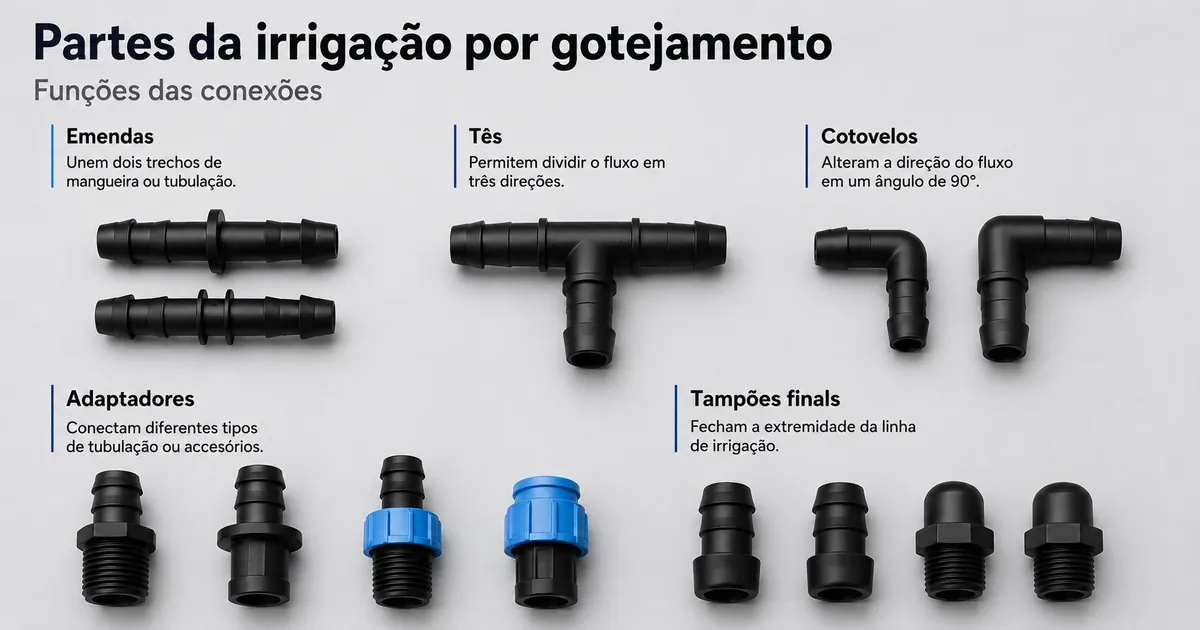

Partes, nomes e funções das conexões para irrigação por gotejamento

As conexões para irrigação por gotejamento são componentes de conexão que unem, derivam, mudam de direção, adaptam, reduzem ou fecham seções de uma linha de tubulação. Os nomes das conexões ficam mais claros quando cada peça é compreendida pela sua função de conexão, em vez de apenas pelo seu formato. Essa visão baseada na função explica como as peças das conexões se relacionam com o caminho do fluxo dentro de um sistema de irrigação por gotejamento.

Uma linha de tubulação pode incluir diferentes pontos de conexão onde uma conexão muda o trajeto, cria uma derivação, conecta diferentes formatos ou fecha uma ponta aberta. As famílias de funções comuns incluem acopladores para unir seções de tubulação, tês para conexões de derivação, joelhos para mudanças de direção, adaptadores para transições e tampões para fechamento.

Os nomes das conexões são importantes porque descrevem a função que uma peça desempenha em um ponto de conexão. Tamanho, instalação e layout são verificações relacionadas, mas são distintas da identificação da função de cada peça de conexão.

As peças de conexão são componentes de conexão dentro de um sistema de irrigação por gotejamento, e não todos os componentes do sistema. Tubulações, emissores, válvulas e outras peças podem se conectar às conexões, enquanto a própria conexão descreve a função de conexão que desempenha.

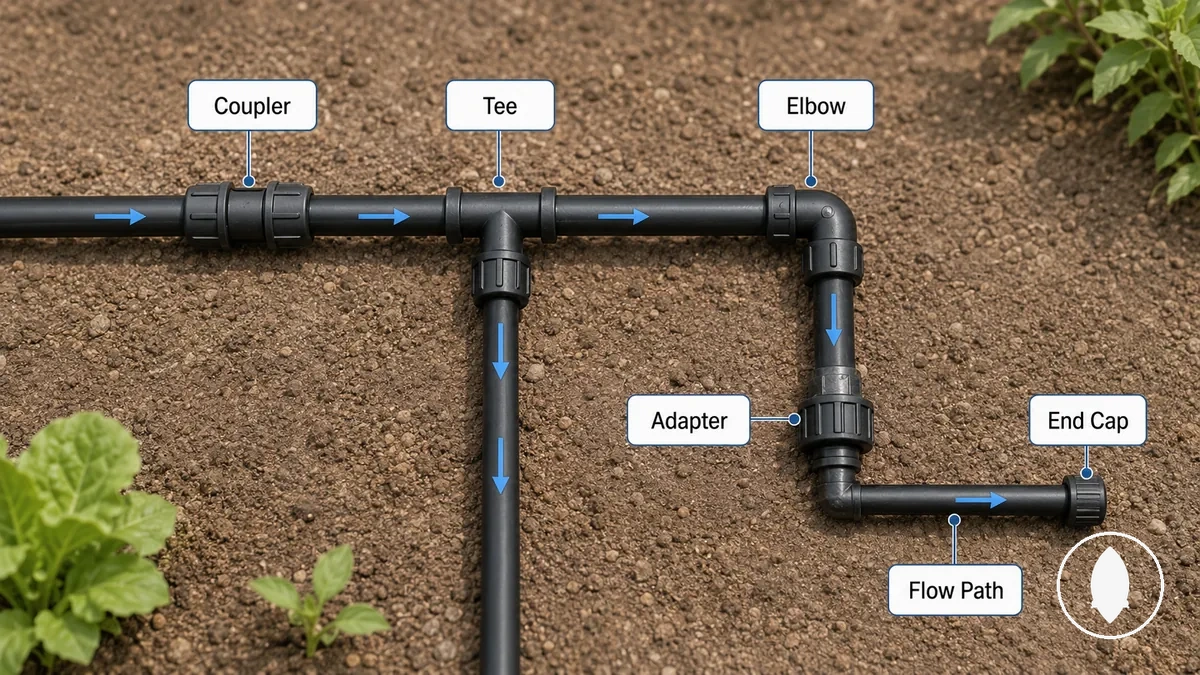

O que as peças de conexão para irrigação por gotejamento fazem em uma linha de tubulação

As peças de conexão para irrigação por gotejamento são componentes de conexão que unem, derivam, mudam de direção, adaptam, reduzem ou fecham caminhos de tubulação. Cada peça de conexão tem uma função de conexão que afeta como uma linha de tubulação é organizada e como o caminho do fluxo é direcionado através das seções conectadas.

As peças de conexão para irrigação por gotejamento controlam pontos de conexão dentro de uma linha de tubulação ao alterar como as seções se conectam entre si. Por exemplo, o que as conexões fazem em um sistema de gotejamento depende se uma peça é usada para unir seções de tubulação, criar uma derivação, mudar de direção, fazer uma transição ou fechar uma ponta aberta. Acopladores apoiam a união, tês apoiam o controle de derivação, joelhos apoiam as mudanças de direção, adaptadores apoiam as transições e tampões apoiam o fechamento da linha.

As peças de conexão são componentes de conexão, não iguais a todas as peças de um sistema de irrigação por gotejamento. Tubulações, emissores, filtros, reguladores de pressão e válvulas podem funcionar junto com as conexões, enquanto cada componente tem uma função separada dentro do sistema. O resultado exato da conexão pode depender do estilo da conexão e da condição da tubulação.

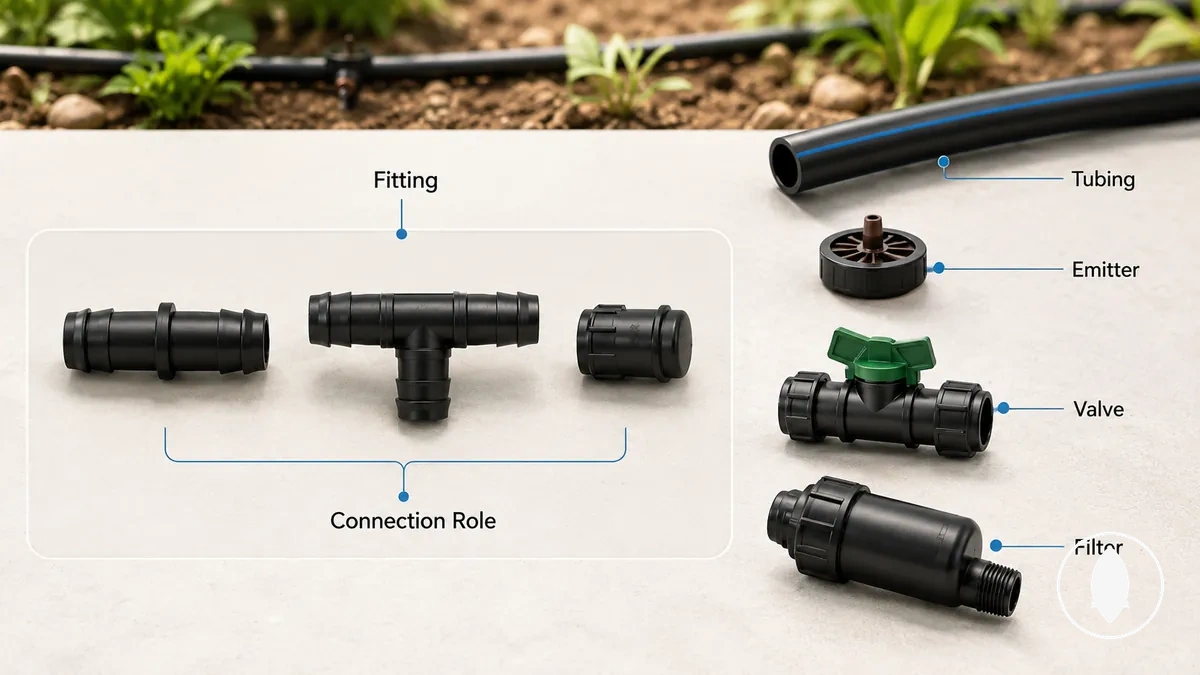

Peças de conexão versus outras peças do sistema de irrigação por gotejamento

As peças de conexão são componentes de conexão, não todas as peças do sistema de irrigação por gotejamento. Elas definem como as seções se conectam em um ponto de conexão, enquanto outros componentes do sistema desempenham funções diferentes dentro da linha de tubulação e do caminho do fluxo. Esse limite separa as funções de conexão das demais peças de irrigação.

Um usuário pode identificar várias peças ao observar uma linha de irrigação por gotejamento, mas cada peça tem uma função diferente. As peças de conexão focam em unir, derivar, mudar de direção, adaptar, reduzir ou fechar conexões. A tubulação transporta o caminho da linha, enquanto emissores, válvulas, filtros, reguladores de pressão e temporizadores apoiam outras funções do sistema.

Item	Função principal	É uma peça de conexão?	Nota de limite
Conexões	Conectar seções de tubulação ou alterar caminhos de conexão	Sim	Define a função de conexão em um ponto de conexão
Tubulação	Transporta o caminho do fluxo entre pontos de conexão	Não	Fornece a seção da linha que as conexões conectam
Emissor	Libera água da linha de irrigação	Não	Desempenha uma função diferente das peças de conexão
Válvula	Controla o fluxo de água no sistema	Não	Controla o fluxo em vez de unir seções de tubulação
Filtro	Apoia o gerenciamento da qualidade da água no sistema	Não	Apoia a operação do sistema em vez de atuar como uma peça de conexão
Regulador de pressão	Ajuda a gerenciar as condições de pressão	Não	Tem uma função diferente das peças de conexão
Temporizador	Controla os horários de irrigação	Não	Relaciona-se à operação em vez da função de conexão

A principal distinção é que as peças de conexão descrevem funções de conexão, enquanto outras peças do sistema de irrigação por gotejamento apoiam funções diferentes ao redor da linha. Alguns componentes podem combinar funções dependendo do seu design, portanto a função deve ser identificada a partir do ponto de conexão e do propósito do componente.

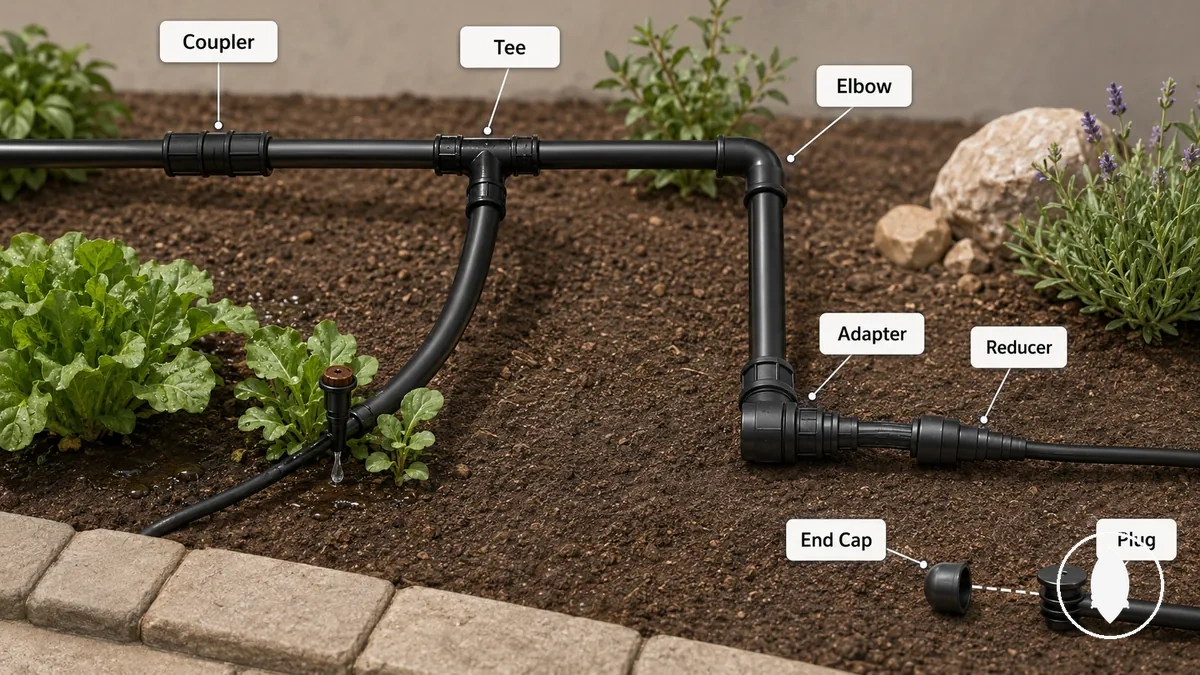

Principais funções de conexão por formato de conexão

O formato da conexão é uma pista para a função de conexão que uma conexão de irrigação por gotejamento desempenha em uma linha de tubulação. O formato ajuda a identificar se uma peça é usada para uma união reta, derivação, mudança de direção, transição ou fechamento de linha. Essas funções de conexão explicam como diferentes formatos de conexão se relacionam com seu propósito.

Ao selecionar uma função em um ponto da tubulação, o formato da conexão pode ajudar a identificar como uma conexão altera a condição da linha. A tabela abaixo mapeia formatos comuns de conexão para suas funções de conexão, posições típicas na linha e resultados práticos.

A relação entre formato e função ajuda a separar as funções baseadas no formato das categorias mais amplas de conexões. Consulte tipos de conexões explicados para saber como os grupos de conexões são organizados além das funções individuais de formato.

Formato da conexão	Função de conexão	Condição típica da linha	Resultado prático
Acoplador	União reta	Duas seções de tubulação precisam de uma conexão direta	Une seções ao longo do mesmo caminho da tubulação
Acoplador de reparo	União reta em ponto de reparo	Uma seção de tubulação precisa de uma alteração de conexão	Cria uma conexão entre seções de tubulação
Conexão em T	Derivação	Uma linha precisa de um caminho de derivação adicional	Cria uma derivação a partir da direção da tubulação
Conexão em cotovelo	Mudança de direção	A tubulação precisa fazer uma curva em um ponto de conexão	Muda a direção do caminho da tubulação
Adaptador	Conexão de transição	Diferentes formatos de conexão precisam se conectar	Cria uma transição entre tipos de conexão
Redutor	Transição de tamanho	Uma conexão requer uma mudança de tamanho	Liga seções com diferentes condições de tamanho
Tampão de extremidade	Fechamento de linha	Uma ponta aberta da tubulação precisa ser fechada	Fecha a extremidade de uma linha de tubulação
Tampão	Fechamento de abertura	Uma abertura específica precisa ser fechada	Interrompe o fluxo pela abertura selecionada
Tampão de furo	Fechamento de furo	Uma abertura indesejada precisa ser fechada	Cria um ponto de fechamento para a abertura

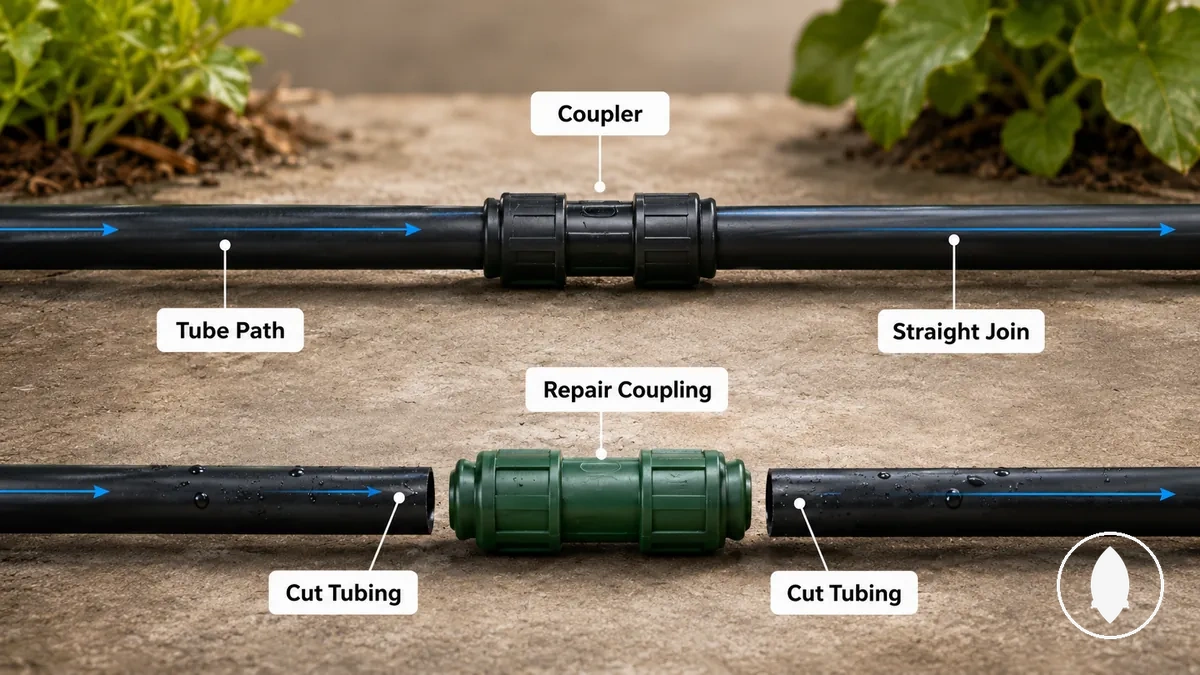

Acopladores e acopladores de reparo para uniões retas de tubulação

Acopladores e acopladores de reparo são peças de união reta que conectam seções de tubulação ao longo do mesmo caminho. Um acoplador proporciona uma união reta de tubulação, enquanto um acoplador de reparo é usado quando uma seção de tubulação cortada ou um ponto de reparo precisa de uma nova conexão.

Uma seção de tubulação cortada ou uma extensão de tubulação pode exigir uma união reta de tubulação para manter a continuidade da linha. Um acoplador foca em unir seções de tubulação na mesma linha, enquanto um acoplador de reparo foca em conectar em um ponto de reparo. O resultado da conexão pode depender do tamanho da tubulação, do design da conexão e da condição da tubulação.

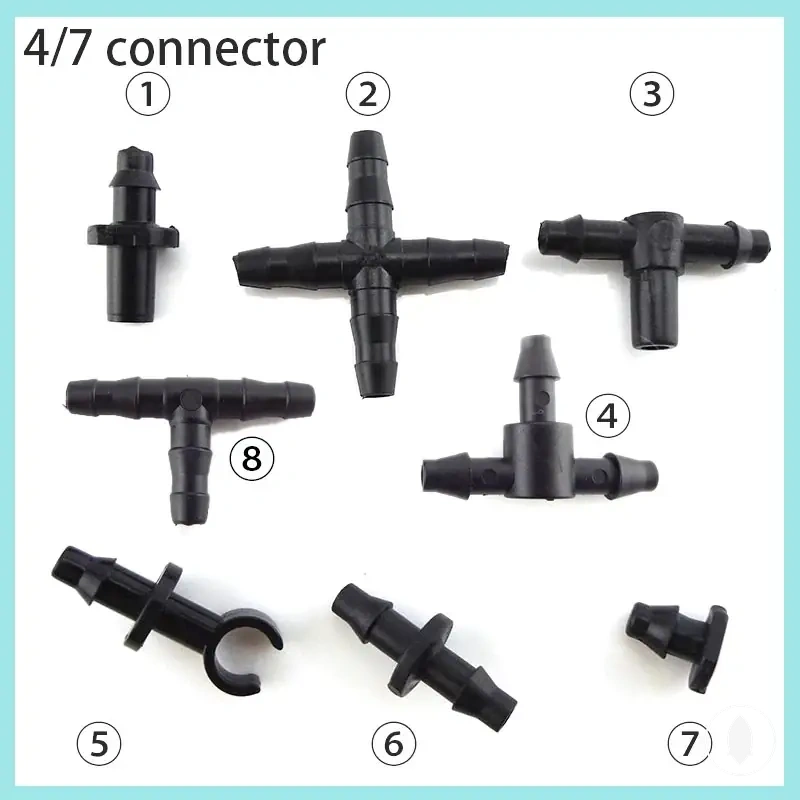

Conexões em T para conexões de derivação

Conexões em T são peças que criam uma derivação a partir de uma linha de tubulação para outro caminho. Uma conexão em T tem três aberturas que permitem a conexão da linha principal e uma derivação separada da tubulação. O formato de três aberturas identifica sua função de derivação dentro do sistema de tubulação.

Uma conexão em T pode conectar uma linha principal a uma linha lateral onde uma derivação é necessária. O ponto de conexão cria um fluxo dividido através do caminho da derivação. A localização exata da derivação depende do caminho da tubulação e da função de conexão pretendida.

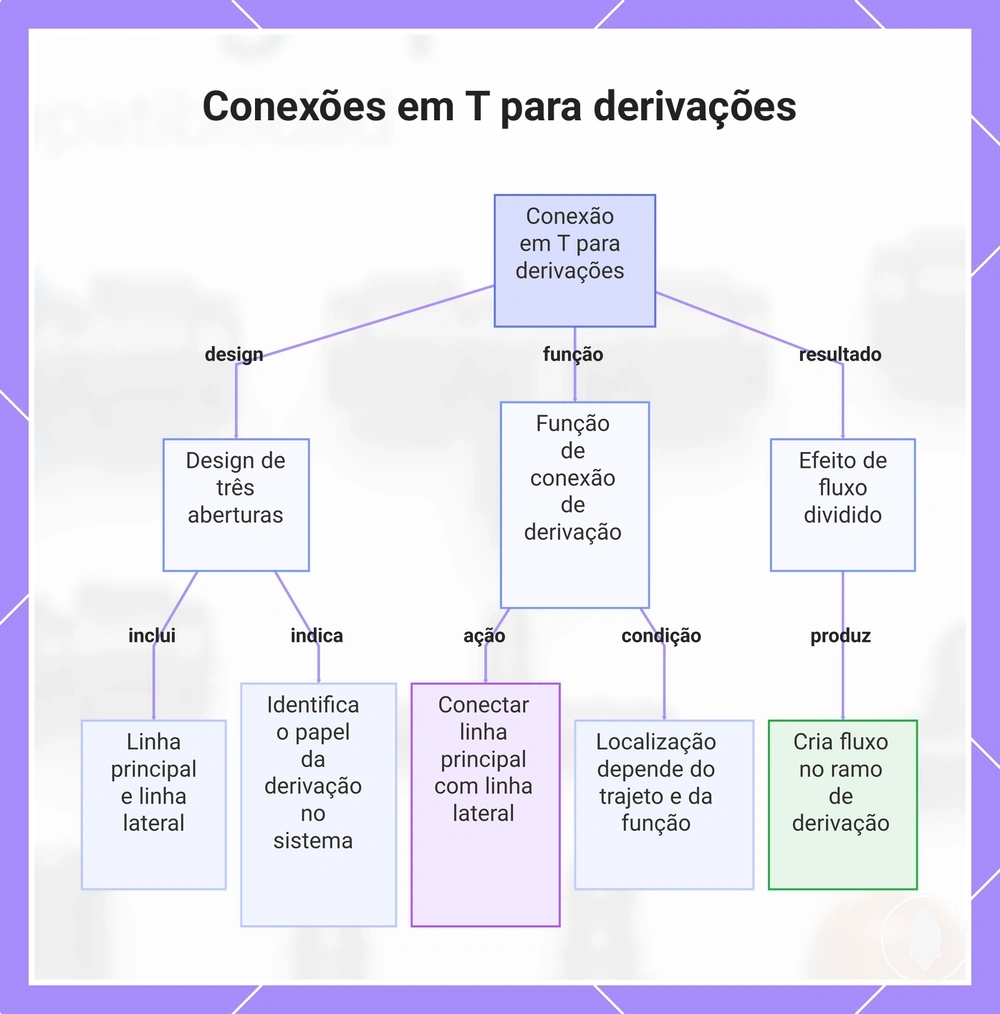

Este gráfico explica o design, a função e o fluxo de uma conexão em T usada para criar uma derivação em um sistema de tubulação.

Conexões em cotovelo para mudanças de direção

Conexões em cotovelo são peças usadas para criar uma mudança de direção no caminho da tubulação. O formato angulado de uma conexão em cotovelo permite que um ponto de conexão mude a direção do caminho da tubulação, mantendo o foco em sua função de conexão. O formato identifica a função de direção da conexão.

Uma esquina ou borda de canteiro pode exigir uma conexão em cotovelo quando o caminho da tubulação precisa mudar de direção. O formato angulado pode ajudar a criar um trajeto mais limpo, enquanto o efeito na tensão da curvatura depende da flexibilidade da tubulação, do espaço disponível e da condição específica da conexão.

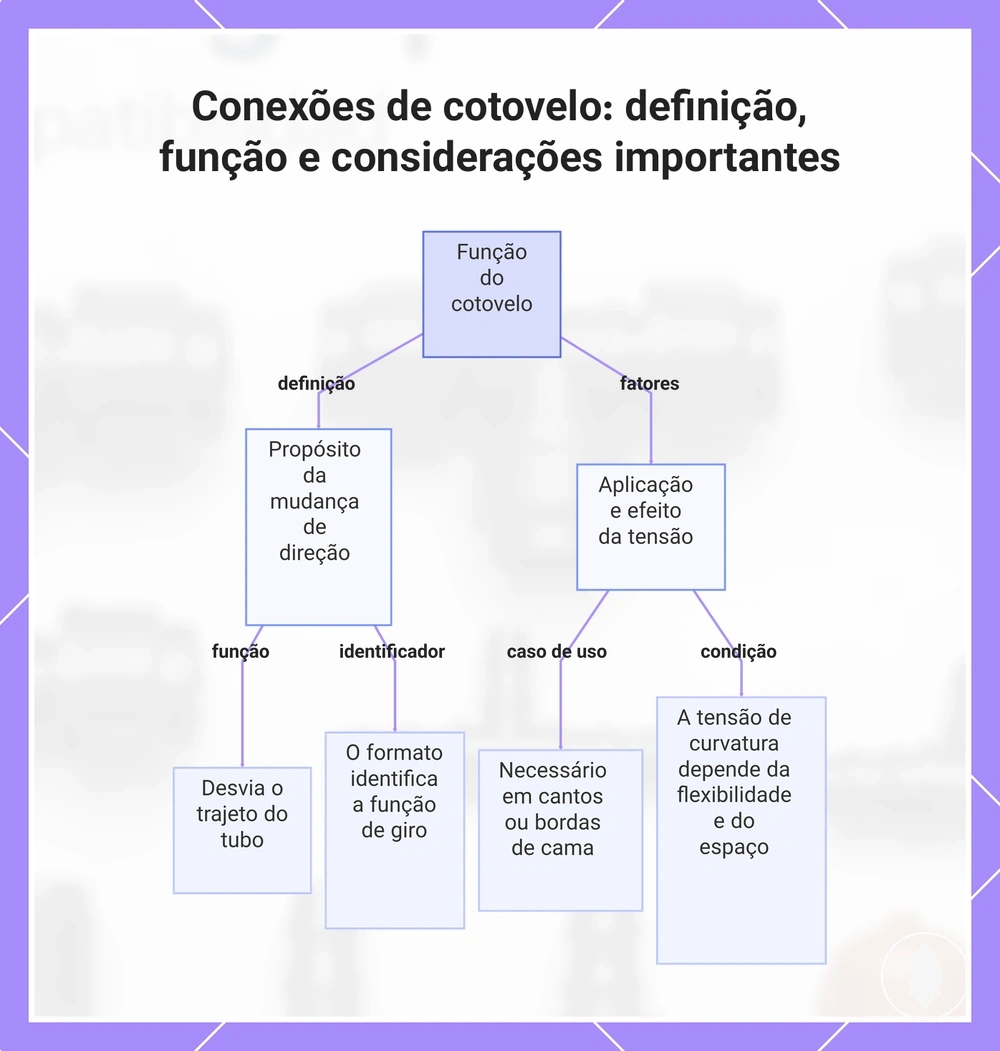

Este gráfico define as conexões de cotovelo, explica sua função como conectores de mudança de direção e destaca fatores práticos para seu uso.

Adaptadores e redutores para transições de formato ou tamanho

Adaptadores e redutores são peças de transição usadas quando uma conexão direta não é compatível. Um adaptador lida com uma transição de formato, enquanto um redutor lida com uma transição de tamanho. A diferença depende se a conexão precisa de uma mudança no estilo de conexão ou de uma mudança na relação de tamanho.

Uma conexão rosqueada unindo-se a uma conexão de tubulação é um exemplo local onde um adaptador pode proporcionar uma transição de formato. Uma conexão de tubulação de maior para menor diâmetro é um exemplo local onde um redutor pode proporcionar uma transição de tamanho. O resultado da conexão pode depender do estilo da conexão, do padrão da tubulação e da tolerância de tamanho.

Nome da peça	Transição realizada	Condição comum	Verificar antes do uso
Adaptador	Transição de formato	Diferentes formatos de conexão precisam se conectar	Verificar o estilo de conexão e as condições de compatibilidade
Redutor	Transição de tamanho	Diferentes tamanhos de tubulação precisam se conectar	Verificar a relação de tamanho e os requisitos da conexão

Tampões de extremidade, tampões e tampões de furo para interromper o fluxo

Tampões de extremidade, tampões e tampões de furo são peças de fechamento usadas para interromper o fluxo em diferentes condições da tubulação. Um tampão de extremidade ou tampão fecha uma ponta aberta da linha, enquanto um tampão de furo fecha um furo indesejado na tubulação. A principal distinção é se o ponto de fechamento está na extremidade de uma linha ou dentro da tubulação.

Uma extremidade de linha lateral pode usar um tampão de extremidade ou tampão quando a ponta aberta da linha precisa de fechamento, enquanto um furo acidental pode exigir um tampão de furo para selar a abertura. O resultado da vedação pode depender da condição da tubulação, do tamanho do furo e do ajuste da peça.

• Tampão de extremidade: Usado para uma ponta aberta de linha e fornece um ponto de fechamento que interrompe o fluxo da extremidade da tubulação.
• Tampão: Usado em uma extremidade de tubulação onde é necessário interromper o fluxo através de um fechamento de extremidade.
• Tampão de furo: Usado para um furo indesejado onde uma abertura na tubulação precisa de um ponto de vedação.

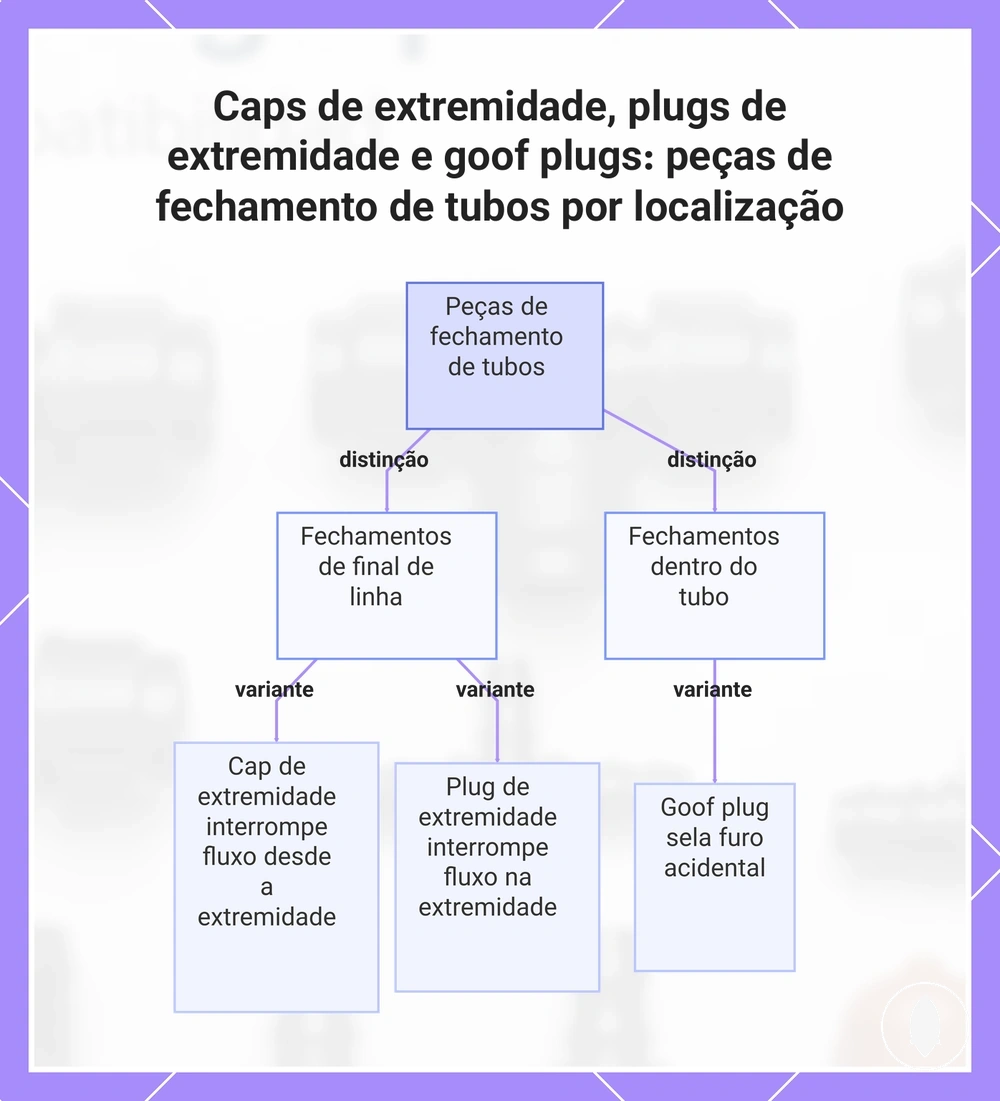

Este gráfico mostra os dois principais tipos de peças de fechamento de tubos com base em onde são usadas: na extremidade de uma linha ou dentro do tubo para vedar um furo acidental.

Extremidades de fixação que determinam como as conexões se conectam

As extremidades de fixação são as interfaces físicas que determinam como uma conexão se prende à tubulação ou a outra peça de origem. Elas definem se uma conexão aperta, rosqueia, trava ou veda contra uma superfície correspondente. A extremidade de fixação conecta o design da conexão ao seu método de aperto ou mecanismo de rosca.

Combinar uma extremidade de conexão com uma tubulação ou superfície de origem requer entender a interface de conexão. A tabela abaixo organiza as extremidades de fixação por método de aperto, superfície correspondente e cuidado com o ajuste.

Extremidade de fixação	Método de aperto ou conexão	Superfície correspondente	Cuidado com o ajuste
Farpada	Método de aperto utilizando a extremidade da conexão e o encaixe na tubulação	Tubulação projetada para aceitar a extremidade farpada	O ajuste pode depender do tamanho da tubulação, da espessura da parede e do comportamento do material
Compressão	Método de aperto por compressão ao redor da área de conexão	Superfícies de tubulação ou conexão projetadas para conexão por compressão	Os resultados da conexão podem variar conforme o padrão da conexão e a condição da tubulação
Travamento	Mecanismo de travamento que segura a interface de conexão	Superfícies de travamento correspondentes	O ajuste pode depender dos componentes específicos que estão sendo conectados
Encaixe por pressão	Conexão por pressão que engata na interface da conexão	Superfícies de tubulação ou conector projetadas para conexão por pressão	O ajuste pode variar com a condição da tubulação e os requisitos da conexão
Rosqueada	Mecanismo de conexão por rosca	Peças ou adaptadores roscados do lado da fonte	O tipo de rosca e o padrão da conexão podem afetar a compatibilidade

O ajuste exato varia porque o tamanho da tubulação, a espessura da parede, o comportamento do material e os padrões de conexão podem diferir entre os componentes. As extremidades de fixação definem o método de conexão, mas o ajuste final e a condição de vedação dependem das peças correspondentes.

Extremidades farpadas para conexões de tubulação por inserção

As extremidades farpadas são recursos de fixação que apertam tubulações compatíveis por inserção através do formato da farpa e do atrito. A extremidade farpada cria uma conexão de aperto ao engatar com o interior da tubulação. O ajuste da tubulação depende de fatores como tamanho da tubulação, condição do material e os requisitos da conexão.

Uma conexão de tubulação por inserção pode usar uma extremidade farpada quando a função de conexão exige uma interface de fixação com aperto. A resistência da fixação pode variar com a profundidade de inserção, a maciez da tubulação e a correspondência entre a extremidade farpada da conexão e a tubulação. O risco de vazamento também pode depender das condições de ajuste e da compatibilidade dos componentes.

Cuidado: As extremidades farpadas podem ter desempenho diferente quando a maciez da tubulação, o tamanho ou os requisitos da conexão variam, portanto a condição da conexão deve ser considerada antes de avaliar o ajuste.

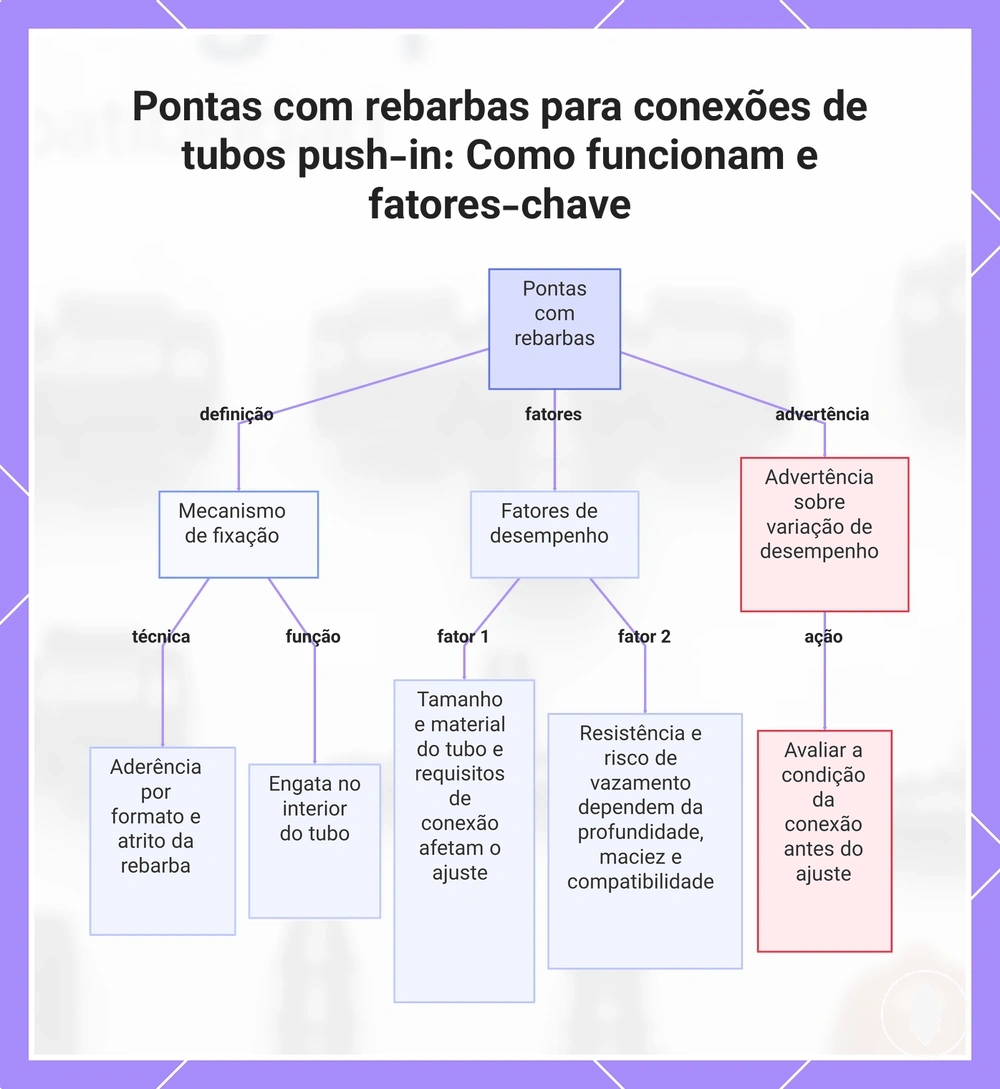

Este diagrama explica a definição, o mecanismo de fixação, os fatores de desempenho e uma advertência sobre pontas com rebarbas usadas em conexões de tubos push-in.

Extremidades de compressão, travamento e encaixe por pressão para aperto seguro da tubulação

Extremidades de compressão, travamento e encaixe por pressão são mecanismos de fixação que apertam a tubulação através de diferentes designs de aperto. Esses mecanismos usam estilos de aperto distintos para criar uma fixação segura da tubulação por meio de métodos de conexão por compressão, travamento ou encaixe por pressão. A diferença de estilo é importante porque o design do conector e as condições da tubulação podem afetar o resultado da conexão.

Uma conexão de tubulação mantida por um design de compressão, travamento ou encaixe por pressão pode responder de forma diferente dependendo do diâmetro da tubulação, do design do conector e do padrão do produto. A fixação segura e o potencial de reutilização podem variar com o estilo de aperto e a sensibilidade do ajuste da conexão.

Mecanismo	Como aperta	Sensibilidade do ajuste	Cuidado local
Extremidades de compressão	Usa compressão para criar uma conexão de aperto ao redor da tubulação	Pode depender do diâmetro da tubulação e do design do conector	O risco de incompatibilidade pode variar com as condições da conexão
Extremidades de travamento	Usa um mecanismo de travamento para manter o aperto na tubulação	Pode variar com o design do conector e os componentes correspondentes	A fixação segura depende da interface de conexão
Extremidades de encaixe por pressão	Usa um design de conexão por pressão para apertar a tubulação	Pode depender das condições de inserção e das características da tubulação	A sensibilidade do ajuste pode variar entre os componentes

Extremidades rosqueadas para adaptadores e conexões do lado da fonte

Extremidades rosqueadas são recursos de fixação usados quando uma conexão se conecta a outra interface rosqueada. Elas permitem que uma conexão se conecte a um adaptador, válvula, filtro, peça do lado da torneira ou outra conexão do lado da fonte através de uma interface rosqueada. A condição da conexão depende da compatibilidade da rosca e da peça correspondente do lado da fonte.

Uma extremidade rosqueada pode se conectar a uma válvula, filtro, peça do lado da torneira ou adaptador onde uma interface rosqueada correspondente é necessária. As orientações de rosca macho e rosca fêmea podem ajudar a identificar como as interfaces de conexão se alinham. A compatibilidade da rosca e o ajuste da tubulação são verificações separadas, portanto uma conexão rosqueada adequada não confirma por si só a condição da conexão da tubulação.

Entradas, saídas, derivações e interrupções em diagramas de conexões

Um diagrama de conexão mostra como as aberturas se relacionam com a água entrando, saindo, derivando ou parando em um ponto de conexão. Um diagrama pode rotular as funções de entrada, saída, derivação e interrupção para mostrar a direção do fluxo através de uma conexão. Essas funções ajudam a identificar como cada abertura é interpretada.

Os rótulos em um diagrama de conexão mostram o que cada abertura representa e como o caminho do fluxo é entendido. A tabela abaixo organiza os rótulos do diagrama por função, posição da abertura, significado do fluxo e exemplo comum de conexão.

Rótulo do diagrama	O que marca	Significado do caminho do fluxo	Exemplo comum de conexão
Entrada	A abertura por onde a água entra	Mostra a direção do fluxo de entrada	Ponto de entrada em um conector ou conexão
Saída	A abertura por onde a água sai	Mostra a direção do fluxo adiante	Ponto de saída em uma conexão reta
Derivação	A abertura que cria outro caminho de fluxo	Mostra fluxo dividido através de uma conexão de derivação	Ponto de derivação em uma conexão em T
Interrupção	O ponto onde o fluxo é fechado	Mostra um caminho de fluxo interrompido	Ponto de fechamento em um tampão de extremidade ou tampão

Uma posição no diagrama identifica uma função de conexão, não a colocação completa de cada conexão em um sistema. Para considerações mais amplas de posicionamento, consulte fitting placement in layouts ao interpretar como os pontos de conexão se relacionam dentro de uma disposição maior.

Verificações baseadas na função antes de combinar conexões com a tubulação

As verificações baseadas na função devem vir antes da avaliação de tamanho ou de produtos de exemplo, pois a função da conexão determina o tipo de conexão que está sendo considerado. Confirmar a função da conexão ajuda a identificar a extremidade de fixação, a condição da tubulação e o ponto de conexão antes que os detalhes de compatibilidade sejam avaliados. Esta lista de verificação confirma as principais condições que influenciam se uma conexão é compatível, incerta ou incompatível.

Um ponto de conexão pode exigir uma verificação da função antes de comparar opções de tubulação ou conexão. A função da conexão, a extremidade de fixação, o tamanho da tubulação e o formato da conexão fornecem os sinais necessários para entender a condição da conexão antes de passar para produtos de exemplo.

• Função da conexão: Confirme se a conexão une, deriva, faz transição ou fecha um ponto de conexão antes de verificar outras condições.
• Extremidade de fixação: Identifique a interface de conexão e como a conexão se prende à tubulação ou a outro componente.
• Tamanho da tubulação: Verifique o tamanho da tubulação como um fator de compatibilidade antes de avaliar se uma conexão pode ser compatível.
• Formato da conexão: Confirme se a conexão e a tubulação ou o adaptador usam formatos de conexão correspondentes.
• Sinais de incerteza: Identifique estilo de conexão, dimensionamento ou condições de conexão pouco claros que possam exigir outra verificação.

As regras de medida tornam-se relevantes depois que a função da conexão e o tipo de conexão estão claros. Use regras de medida e compatibilidade ao avaliar relações de tamanho e condições de conexão separadamente. O resultado pode ser compatível, incerto ou incompatível, dependendo dos componentes específicos que estão sendo comparados.

Escolher produtos de exemplo apenas de um catálogo pode ocultar os critérios de conexão que afetam o ajuste. Uma verificação da função mantém os produtos de exemplo conectados aos requisitos reais de conexão, sendo os principais critérios: função da conexão, extremidade de fixação, tamanho da tubulação, formato da conexão e sinais de incerteza.

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

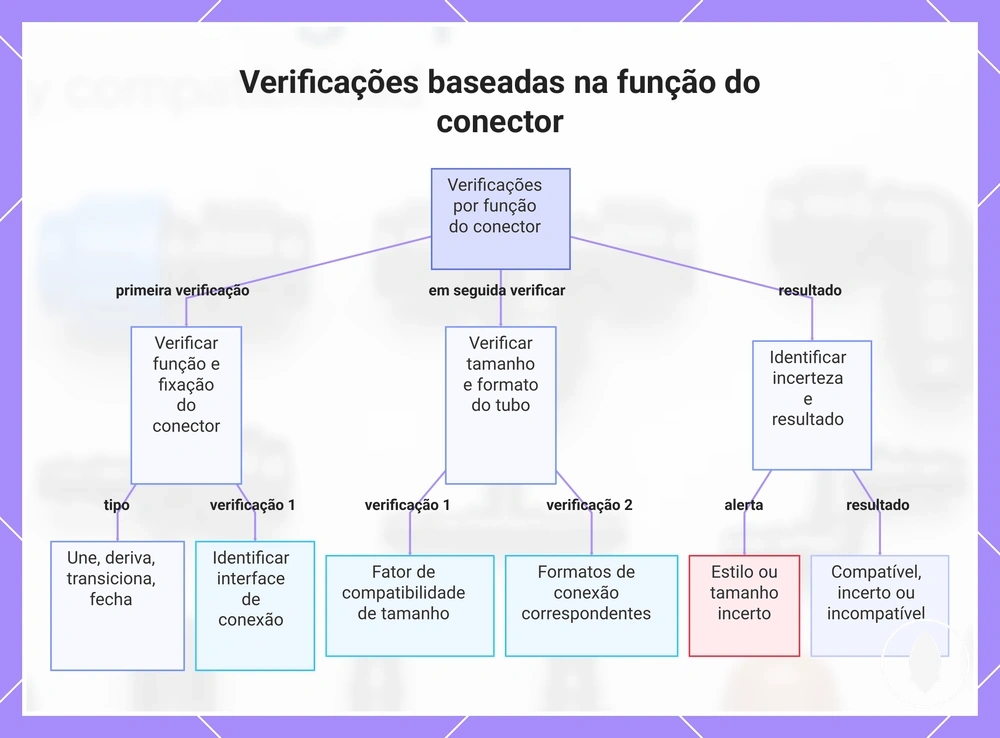

Este gráfico mostra as principais verificações a serem realizadas antes de avaliar a compatibilidade entre conector e tubo, incluindo a função do conector, a extremidade de fixação, o tamanho do tubo, o formato da conexão e os sinais de incerteza.

Confusão comum de nomes de conexões dentro da função de conexão correta

A confusão de nomes de conexões acontece porque nomes semelhantes podem descrever peças relacionadas, mas a função de conexão deve controlar a interpretação. Uma variante de nome pode vir de um termo do fornecedor, do estilo da conexão ou de uma abreviação do usuário, em vez de um sistema de nomenclatura único e fixo. A abordagem mais segura é identificar a função que a peça desempenha antes de interpretar o nome.

Um termo confuso do fornecedor ou rótulo do usuário muitas vezes pode ser esclarecido verificando a função de conexão em vez de confiar apenas no nome. Consulte resumo das conexões de irrigação por gotejamento para obter contexto mais amplo sobre conexões, enquanto esta seção foca na interpretação segura dentro da função de conexão.

Variante de nome	Função de conexão provável	Condição de confirmação	Próxima verificação
Acoplador / acoplador de reparo	Função de união reta	A peça conecta seções de tubulação ao longo do mesmo caminho	Verificar o ponto de conexão e a condição da tubulação
Tê	Função de derivação	A peça cria outro caminho de tubulação a partir de um ponto de derivação	Verificar a função de derivação pretendida
Cotovelo	Função de mudança de direção	A peça muda a direção do caminho da tubulação em um ponto de conexão	Verificar a condição de curva necessária
Adaptador / redutor	Função de transição	A conexão requer uma mudança de formato ou tamanho	Verificar o formato da conexão e as condições de compatibilidade
Tampão / tampão de extremidade / tampão de furo	Função de fechamento	A peça fecha uma extremidade da linha ou uma abertura indesejada	Verificar se o ponto de fechamento é uma extremidade ou uma abertura interna

A maneira direta de resolver um nome de conexão é identificar primeiro a função de conexão, depois confirmar as condições de fixação e compatibilidade. Isso proporciona uma interpretação segura quando há sobreposição de nomes e ajuda a determinar a próxima verificação antes de usar a peça.
