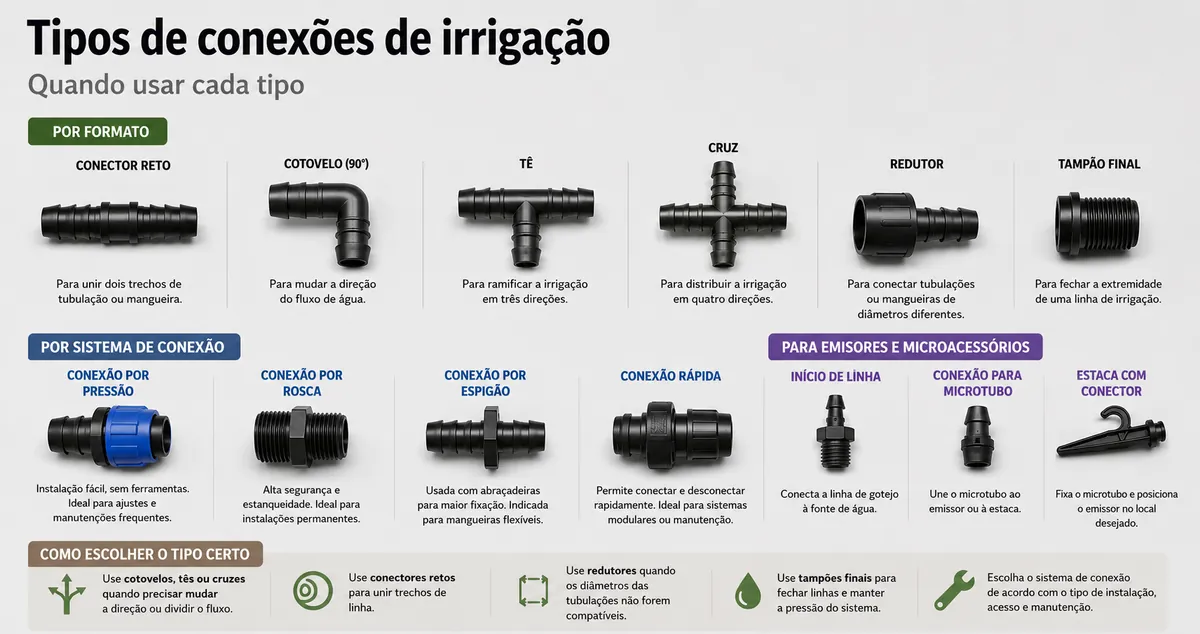

Tipos de conexões para irrigação por gotejamento por estilo de conexão e ajuste da mangueira

Os tipos de conexões para irrigação por gotejamento dependem do formato da mangueira, do estilo de conexão e da posição da conexão no layout de irrigação. Conexões de engate rápido, de compressão e rosqueadas são opções de conexão que podem atender a diferentes condições de mangueira, incluindo fita gotejadora, micro mangueira e mangueira principal.

As conexões para irrigação por gotejamento são conectores, acopladores e adaptadores que unem componentes de irrigação enquanto correspondem a um ajuste específico de mangueira e método de conexão. O tipo de conexão é definido por como a conexão é feita, como a mangueira é suportada e onde a conexão é usada no sistema. Para uma visão geral desses componentes, consulte o guia de conexões para irrigação por gotejamento. Esta página aborda os tipos de conexão e suas características de conexão, em vez das peças da conexão ou verificações detalhadas de tamanho de mangueira.

Ao selecionar uma categoria de conexão, a condição do layout ajuda a determinar qual estilo de conexão e formato de mangueira precisam ser considerados. Uma conexão usada com fita plana pode exigir uma abordagem de vedação diferente de uma usada com mangueira redonda, enquanto micro mangueira e mangueira principal podem criar condições de ajuste diferentes. Essas diferenças fornecem a base para entender os principais tipos de conexões para irrigação por gotejamento.

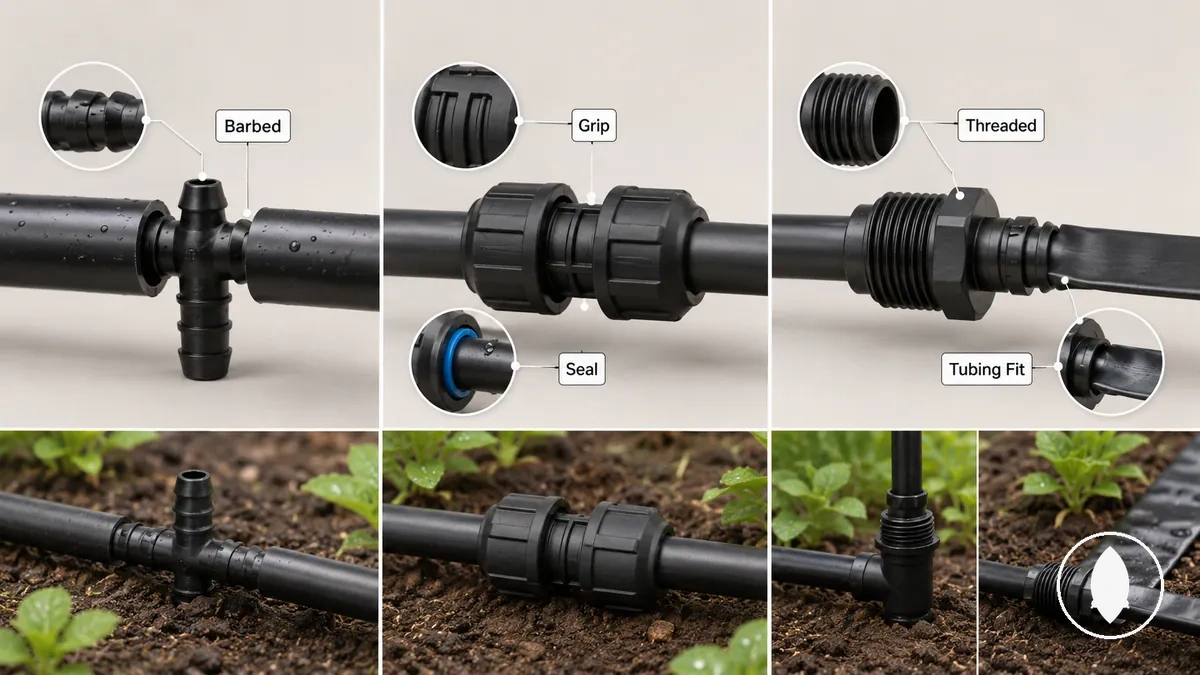

Como os tipos de conexões para irrigação por gotejamento diferem

Os tipos de conexões para irrigação por gotejamento diferem por seus atributos de conexão, contexto da mangueira e o resultado de ajuste que criam em um layout de irrigação. A principal diferença é como cada estilo de conexão gerencia a aderência, a vedação e as condições de conexão para a mangueira ou o componente do sistema que une.

Cada tipo de conexão utiliza um atributo de conexão diferente para criar um comportamento de conexão específico. Fatores como método de aderência, design da vedação, formato da mangueira e necessidade de reutilização podem influenciar o desempenho de um conector, acoplador ou conector de linha em um layout. O contexto da mangueira ajuda a determinar as condições de conexão, enquanto o tipo de conexão deve ser considerado separadamente do formato da peça da conexão e do tamanho da mangueira.

Antes de comparar estilos individuais de conexão, é útil separar três ideias relacionadas: o tipo de conexão descreve o método de conexão, as peças da conexão descrevem o formato ou a função de um componente, e o tamanho da mangueira descreve as dimensões que afetam o ajuste. A página sobre função de encaixe de cada conexão aborda as funções dos componentes em mais detalhes. A comparação abaixo organiza os tipos de conexão por estilo de conexão, contexto da mangueira e resultado de ajuste.

Tipo de conexão	Atributo de conexão	Contexto da mangueira	Resultado de ajuste e considerações
Conexões de engate rápido	Aderência por meio de um ponto de conexão inserido	Condições compatíveis de mangueira de gotejamento ou micro mangueira	Pode fornecer uma conexão segura quando o perfil do engate rápido e a condição da mangueira estão alinhados
Conexões de compressão	Aderência por meio do suporte externo da mangueira e da tolerância da conexão	As dimensões da mangueira e o design da conexão precisam estar alinhados	Pode fornecer uma conexão estável quando as condições de vedação são adequadas
Conexões rosqueadas	Conexão por meio de interfaces rosqueadas e adaptadores	Componentes fixos ou pontos de transição	O ajuste depende da compatibilidade da rosca, do método de vedação e dos componentes conectados

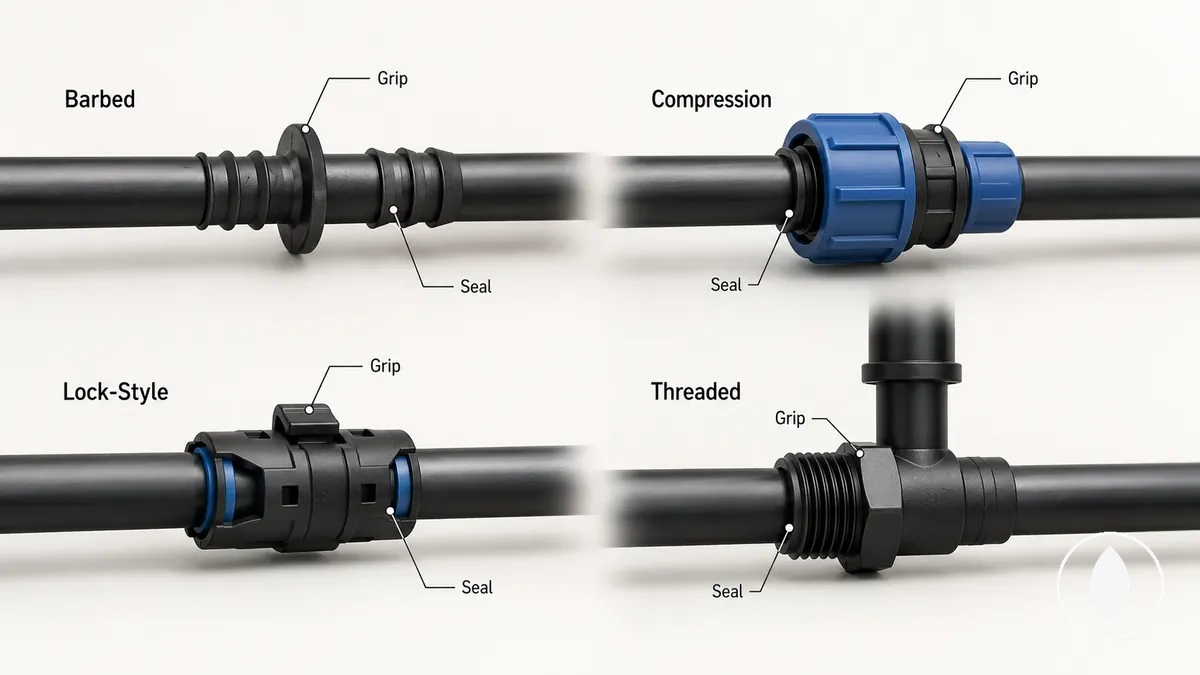

Tipos de conexão por estilo de ajuste

As conexões por estilo de ajuste são agrupadas por como aderem, vedam ou conectam mangueiras e componentes do sistema. Os principais atributos que diferenciam esses estilos de conexão são o método de aderência, o comportamento da vedação, o contexto da mangueira, o potencial de reutilização e as condições de conexão onde cada estilo é utilizado.

Quando um layout de irrigação por gotejamento utiliza diferentes pontos de conexão, o estilo da conexão pode influenciar como um conector ou acoplador interage com a mangueira. Conexões de engate rápido utilizam uma abordagem de conexão inserida, conexões de compressão dependem do suporte externo da mangueira, conexões de trava focam em um método de conexão manual, e conexões rosqueadas criam transições entre componentes por meio de interfaces rosqueadas. Cada opção pode ter considerações diferentes de aderência, vedação, reutilização e limitação, dependendo do contexto da mangueira.

Conexões por estilo de ajuste devem ser consideradas separadamente do formato da conexão e do tamanho da mangueira, pois cada um descreve uma parte diferente do processo de conexão. A comparação entre conexões de engate rápido versus compressão explora as diferenças entre duas abordagens comuns de conexão em mais detalhes.

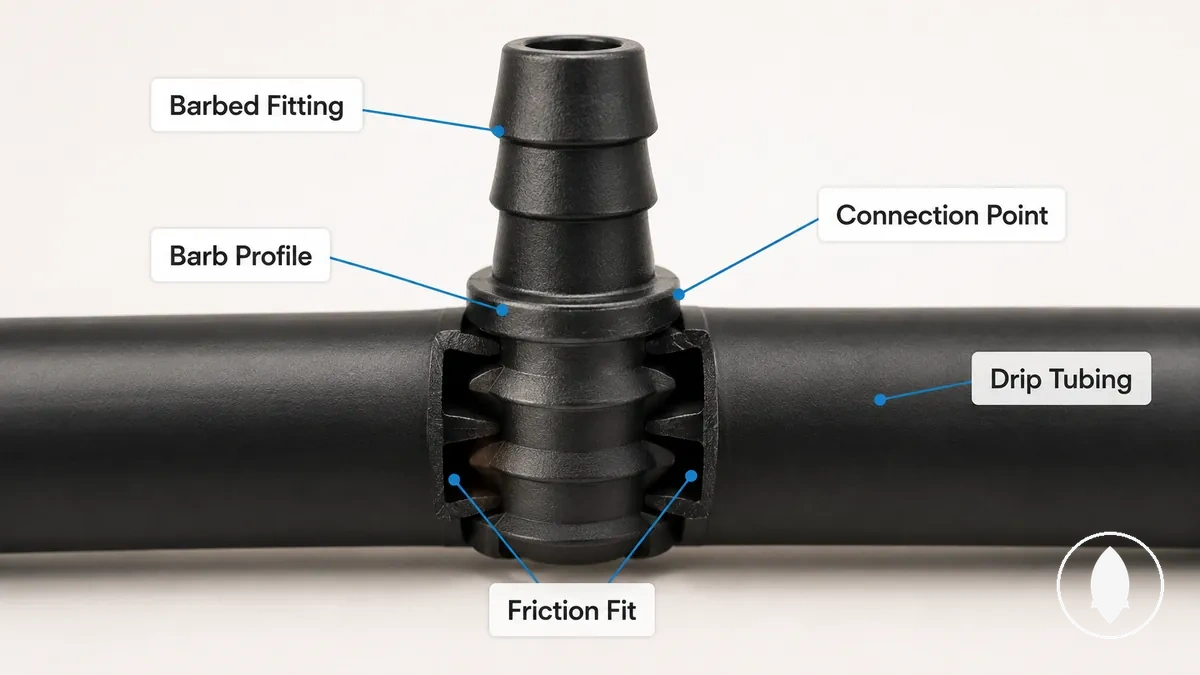

Conexões de engate rápido para conexões de mangueira inseridas

Conexões de engate rápido são conectores inseridos que seguram a mangueira por meio de um ajuste por atrito criado pelo perfil do engate rápido no interior de mangueiras de gotejamento ou micro mangueiras compatíveis. A conexão depende da condição da mangueira, do design da conexão e de como o engate rápido interage com a parede da mangueira. Um ajuste adequado pode proporcionar uma conexão segura, enquanto condições incompatíveis podem aumentar o risco de vazamento ou dificultar a remoção.

Conexões de engate rápido são frequentemente utilizadas em pontos de conexão de mangueira onde uma abordagem de conector inserido é adequada. O método de aderência pode variar dependendo da maciez da mangueira, da condição do diâmetro e da relação entre o perfil do engate rápido e o interior da mangueira. Mangueiras mais quentes ou conexões mais apertadas podem alterar a dificuldade de inserção ou remoção, portanto, a condição da conexão deve ser considerada antes de selecionar este estilo de conexão.

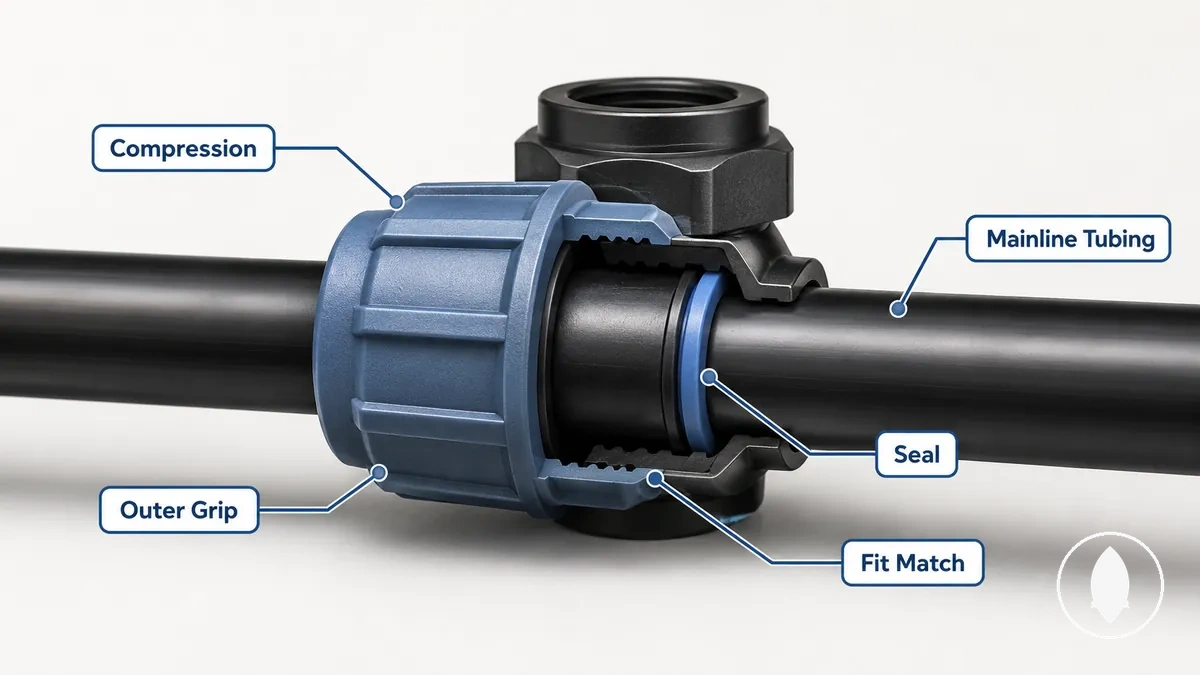

Conexões de compressão para aderência em mangueira principal

Conexões de compressão são conectores que seguram a mangueira por meio de aderência externa e tolerância do encaixe, em vez de um engate rápido inserido. A conexão depende do corpo da conexão, da correspondência do diâmetro externo e da forma como a conexão cria uma vedação ao redor da mangueira. Uma condição de ajuste adequada pode proporcionar estabilidade na conexão, enquanto dimensões incompatíveis podem aumentar o risco de vazamento.

Conexões de compressão são frequentemente consideradas para conexões de mangueira principal, onde as dimensões da mangueira e o design da conexão precisam funcionar juntos. A aderência externa, a vedação e a tolerância entre a conexão e a mangueira podem influenciar o comportamento da conexão e as condições de reutilização. Em comparação com conexões de engate rápido, as conexões de compressão utilizam um método de aderência diferente, portanto, a escolha da conexão depende do contexto da mangueira e das condições de conexão necessárias.

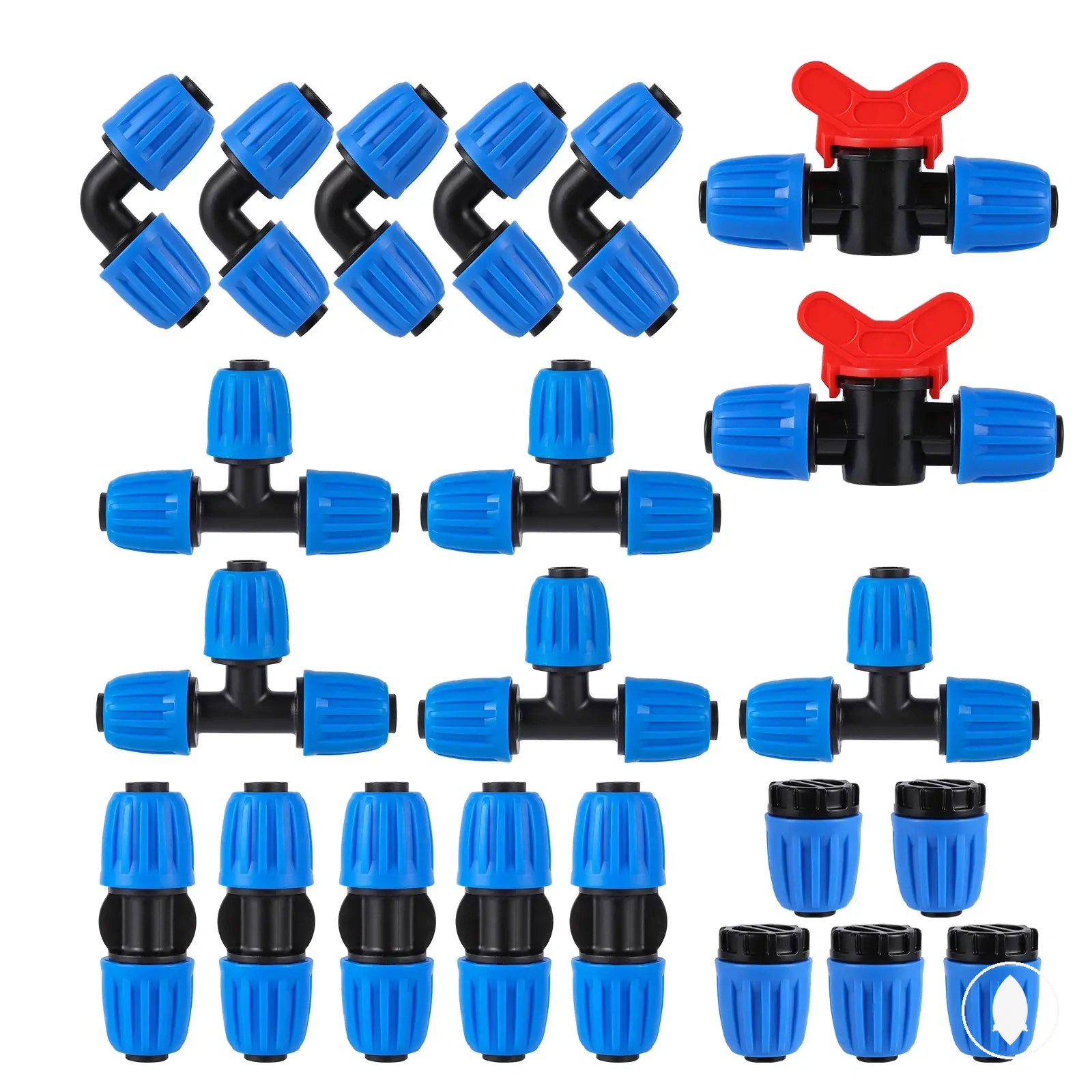

Conexões de trava para conexões manuais reutilizáveis

Conexões de trava são conectores push-lock projetados para conexões manuais onde a fixação e a reutilização podem ser importantes. O mecanismo de trava segura a mangueira por meio do design da conexão, em vez de depender de um engate rápido inserido. O desempenho da conexão depende do ajuste da mangueira, da construção da conexão e das condições onde a conexão é utilizada.

Conexões de trava podem ser adequadas para layouts onde a conexão e remoção mais fáceis são úteis durante ajustes ou manutenção. A confiança na fixação e o potencial de reutilização podem variar com base na condição da mangueira, no material da conexão e no manuseio repetido. Uma conexão manual adequada depende de alinhar o design da conexão com as características da mangueira, em vez de assumir que toda conexão de trava funciona em todas as condições.

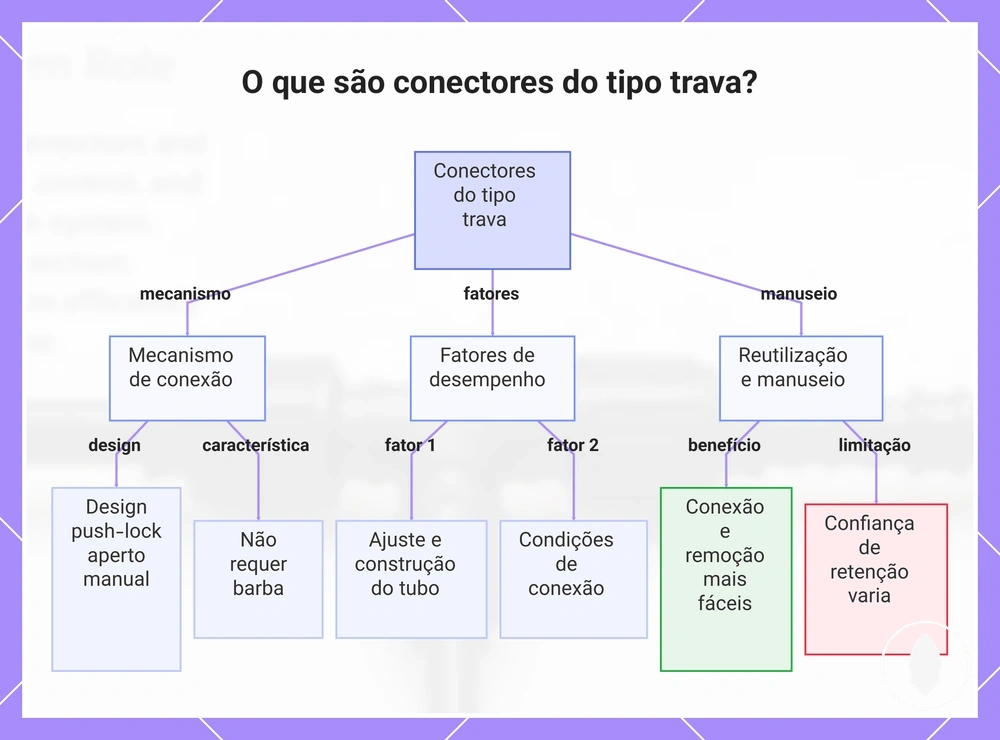

Este gráfico explica o design, os fatores de desempenho e as considerações de manuseio dos conectores push-lock do tipo trava para conexões manuais apertadas.

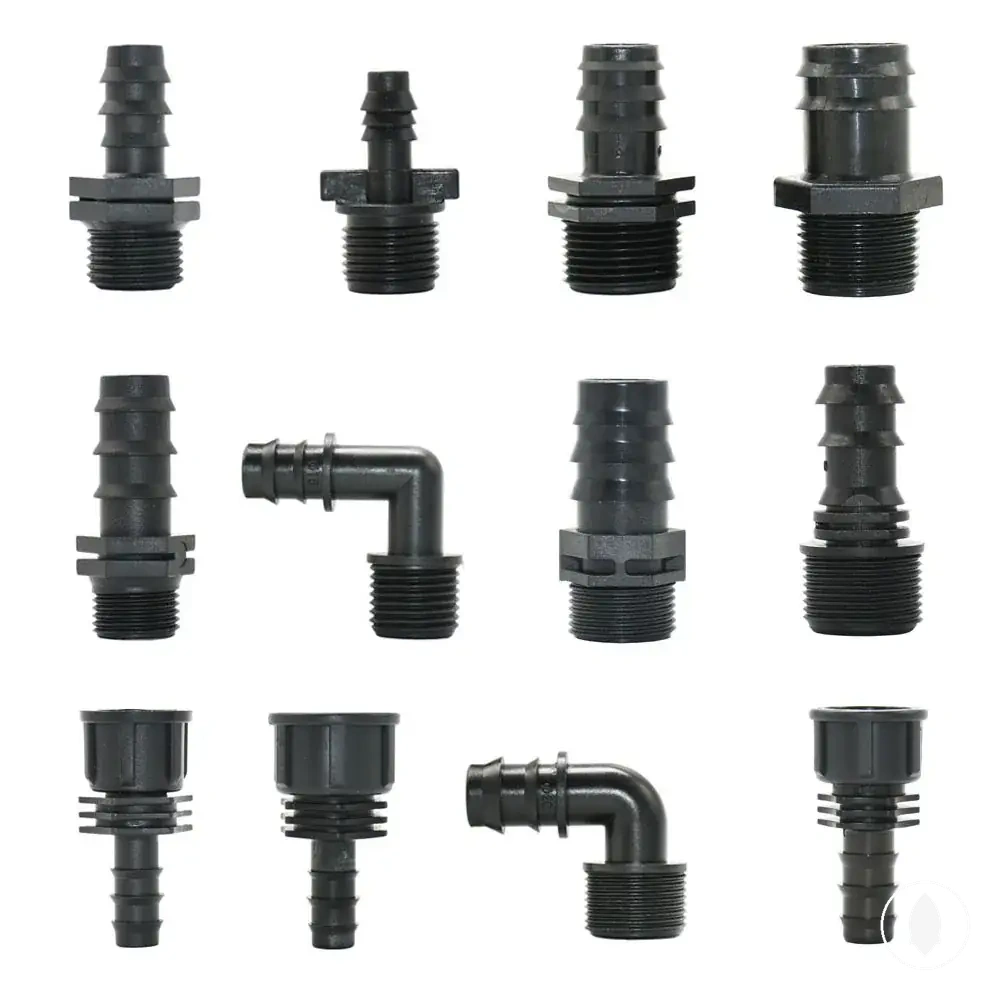

Conexões rosqueadas para adaptadores, elevadores, válvulas e pontos fixos

Conexões rosqueadas são interfaces de conector usadas onde a mangueira de gotejamento encontra adaptadores, elevadores, válvulas, filtros ou pontos fixos. A conexão depende da compatibilidade da rosca, do método de vedação e da condição dos componentes conectados. Conexões rosqueadas geralmente suportam transições entre componentes, em vez de substituir conectores diretos de mangueira para mangueira.

Em um ponto fixo em um layout de irrigação por gotejamento, a função do adaptador e o design da conexão influenciam como a vedação e a estabilidade da conexão são alcançadas. Verificar a compatibilidade da rosca e o método de vedação pode ajudar a identificar possíveis riscos de incompatibilidade, enquanto o componente conectado permanece o foco. Conexões rosqueadas devem ser avaliadas como pontos de transição dentro do sistema de conexões, em vez de uma substituição para outros estilos de conector.

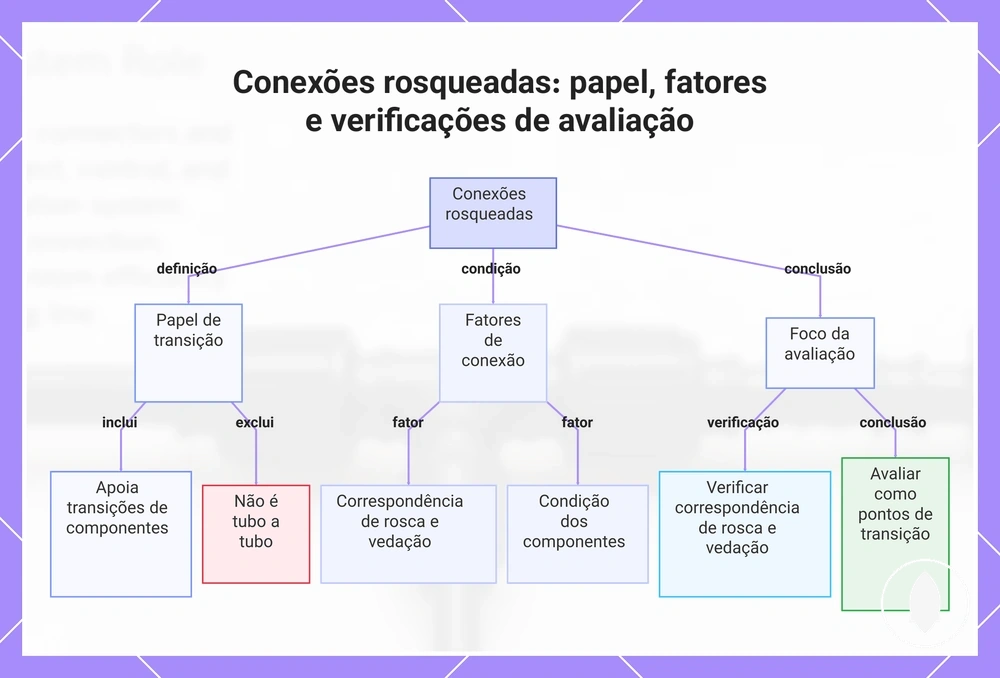

Este gráfico ilustra o papel das conexões rosqueadas como conectores de transição, os principais fatores que afetam sua conexão e as verificações de avaliação recomendadas.

Tipos de conexão por formato de linha para fita, micro mangueira e mangueira principal

Os tipos de conexão por formato de linha são classificados pelo formato de linha que conectam, em vez de apenas pelo mecanismo do conector. As principais diferenças vêm de como o comportamento da conexão muda com as condições da fita gotejadora, micro mangueira e mangueira principal, incluindo risco de ajuste, interação de vedação e resultado da conexão.

Quando uma conexão é selecionada para um layout específico, o contexto da mangueira ajuda a determinar como o conector, acoplador ou conector de linha interage com a linha de irrigação. Fita gotejadora, micro mangueira e mangueira principal criam condições de conexão diferentes, portanto, o estilo da conexão e o formato da linha precisam estar alinhados para uma abordagem de conexão adequada.

A tabela abaixo organiza os tipos de conexão por formato de linha, comportamento da conexão e considerações comuns de ajuste.

Formato da linha	Contexto do tipo de conexão	Comportamento da conexão	Risco comum de ajuste
Fita gotejadora	Conexões projetadas para conexões de fita plana	Suporta a conexão entre a conexão e o formato da fita	O ajuste pode depender da condição da fita e da interação da vedação
Micro mangueira	Conexões projetadas para conexões de mangueiras menores	Suporta conexões de ramificação ou mangueiras localizadas	O ajuste pode variar com a condição da mangueira e o design da conexão
Mangueira principal	Conexões projetadas para conexões de mangueiras de fornecimento maiores	Suporta pontos de conexão em layouts de mangueiras maiores	O ajuste pode depender das dimensões da mangueira e das condições de conexão

Conexões para fita gotejadora em linhas de fita plana

Conexões para fita gotejadora são projetadas para linhas de fita plana, e não para conexões de mangueira redonda. A conexão depende do perfil da fita plana, da condição da parede, do método de vedação e da condição do adaptador no ponto de conexão. Corresponder o estilo da conexão à linha de fita pode ajudar a reduzir o risco de ajuste e proporcionar uma conexão adequada.

Para uma linha de fita plana, a conexão precisa estar alinhada com o formato da fita e a condição da parede da fita. Uma condição específica do adaptador pode permitir a conexão de diferentes componentes, mas as conexões para fita gotejadora não devem ser tratadas como intercambiáveis com conexões para mangueira redonda sem considerar as condições de conexão necessárias e os potenciais riscos de vedação.

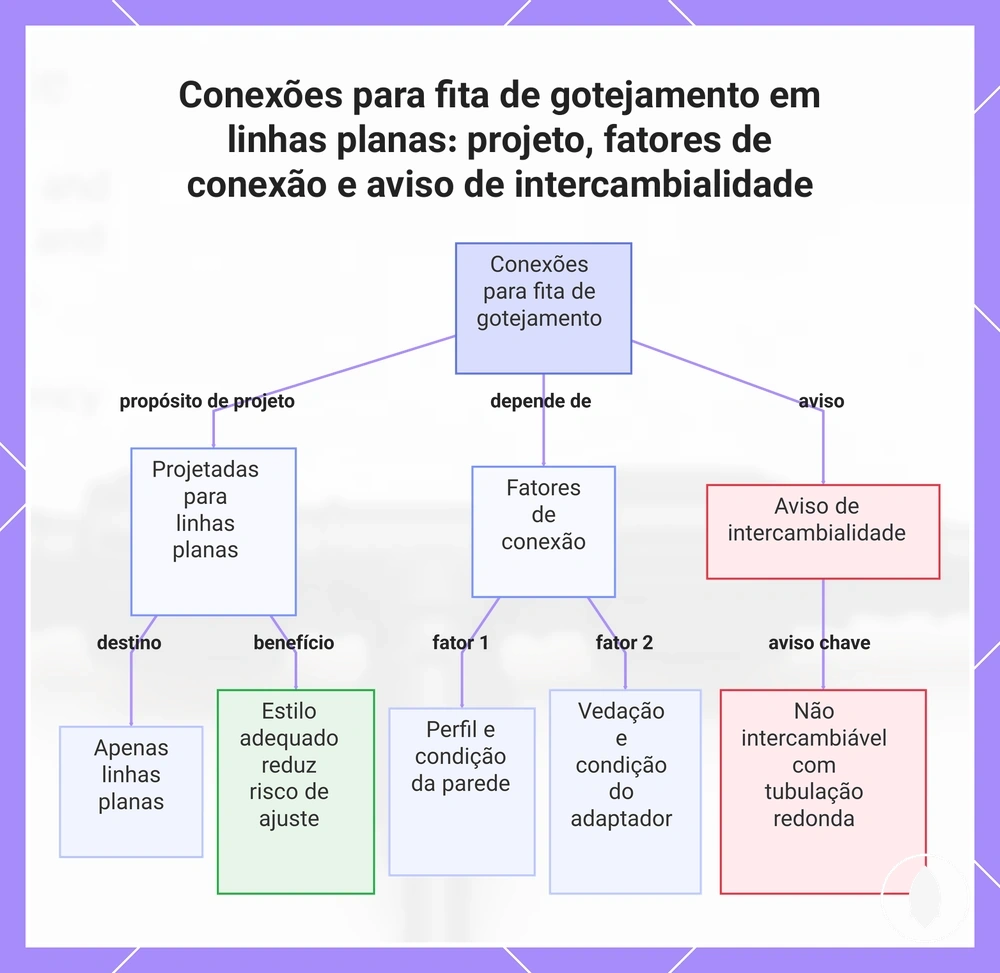

Este gráfico explica o objetivo de projeto das conexões para fita de gotejamento em linhas planas, os fatores que afetam a conexão e um aviso crítico sobre a intercambialidade com conexões de tubulação redonda.

Conexões micro para linhas de ramificação de 1/4 de polegada

Conexões micro são conectores pequenos usados com mangueiras de 1/4 de polegada para linhas de ramificação, linhas de emissor e conexões de irrigação localizada de plantas. A conexão depende do tamanho da mangueira, da condição do material e do design da conexão. Um ajuste adequado pode suportar a vazão e a resistência da fixação, enquanto condições incompatíveis podem aumentar o risco de vazamento.

Em uma configuração de linha de ramificação, as conexões micro fornecem um ponto de conexão para seções de mangueira menores, onde um estilo de conexão compacto é necessário. Um pequeno engate rápido pode ajudar a garantir a conexão quando o ajuste da mangueira e o design do conector estão alinhados, mas o resultado depende da condição da mangueira e dos requisitos específicos da linha de ramificação, em vez de se aplicar a toda configuração.

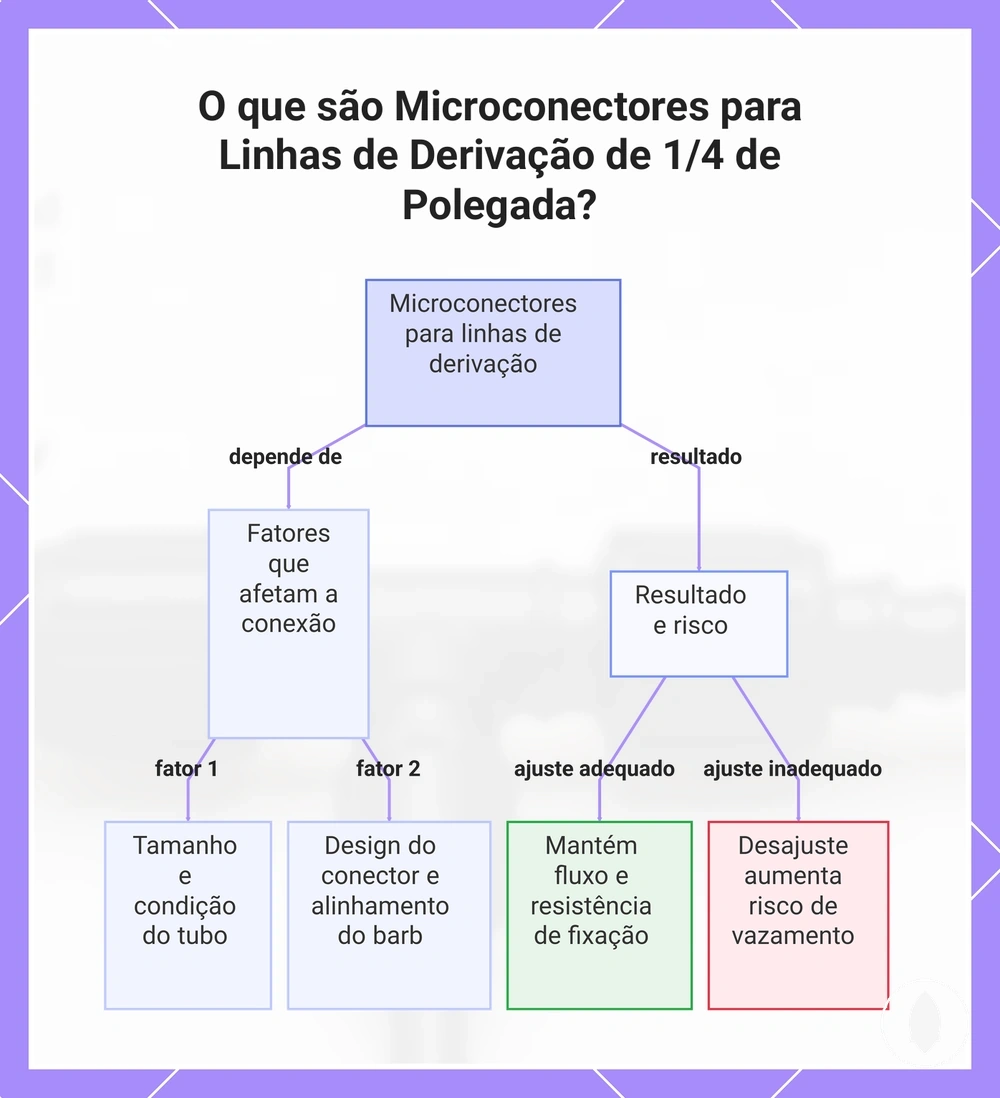

Este gráfico mostra os principais fatores que afetam a qualidade da conexão e os resultados obtidos com microconectores usados em montagens de linhas de derivação de 1/4 de polegada.

Conexões para mangueira principal em tubulações de fornecimento maiores

Conexões para mangueira principal são conectores usados com tubulações de fornecimento maiores, onde aderência estável e condições de conexão são importantes. O ajuste depende do diâmetro externo da mangueira, da condição da parede, do design da conexão e de como a conexão cria uma vedação. Uma correspondência adequada pode proporcionar estabilidade na conexão, enquanto condições incompatíveis podem afetar a aderência, o desempenho da vedação ou a resposta à pressão.

Para transições ou ramificações da tubulação de fornecimento, as conexões para mangueira principal conectam seções de linha maiores em um layout de irrigação. O resultado da conexão depende da relação entre o estilo da conexão e a especificação da mangueira. A resposta à pressão pode variar conforme a condição da mangueira e o design da conexão, portanto, deve ser considerada como parte da condição geral da conexão, em vez de um tópico separado de solução de problemas.

Tamanho da mangueira e ajuste do diâmetro externo por tipo de conexão

A compatibilidade depende do estilo da conexão, do formato da mangueira e das dimensões medidas da mangueira, incluindo o tamanho da mangueira e o diâmetro externo. Um conector ou acoplador pode criar uma conexão adequada apenas quando o design da conexão corresponde à condição da mangueira e às características de ajuste necessárias.

Corresponder um tipo de conexão exige verificar o formato da mangueira, o atributo de diâmetro externo e a tolerância entre a mangueira e a conexão. Esses fatores podem influenciar se o resultado é uma conexão segura, ajuste solto, ajuste apertado ou risco aumentado de incompatibilidade.

Os critérios abaixo mostram como o tipo de conexão, a condição da mangueira e as considerações de compatibilidade se relacionam. Para critérios mais detalhados, consulte compatibilidade de mangueiras por tipo de conexão.

Tipo de conexão	Condição necessária da mangueira	Atributo de correspondência	Risco potencial de incompatibilidade
Conexões de engate rápido	A condição da mangueira deve permitir que o conector inserido se engate corretamente	Tamanho da mangueira e condição de ajuste interno	Aderência solta ou inserção difícil podem ocorrer quando as condições não estão alinhadas
Conexões de compressão	As dimensões da mangueira devem ser adequadas ao design da conexão de compressão	Diâmetro externo e tolerância da conexão	Problemas de vedação ou aderência podem ocorrer quando as dimensões não correspondem
Conexões rosqueadas	Os componentes conectados devem corresponder à interface da conexão	Condição da rosca e do adaptador	Problemas de conexão podem ocorrer devido a componentes incompatíveis

Conexões para fita gotejadora versus conexões para mangueira

Conexões para fita gotejadora e conexões para mangueira diferem principalmente porque fita plana e mangueira redonda exigem comportamentos de conexão diferentes. A categoria de conexão adequada depende do formato da linha, da condição da parede, do método de vedação e da condição do layout onde a conexão é utilizada.

Fita plana e mangueira redonda criam condições de conexão diferentes porque seus formatos e superfícies de conexão não são iguais. Conexões para fita gotejadora são projetadas para as características da fita plana, enquanto conexões para mangueira são projetadas para formatos de mangueira redonda. Usar a categoria errada de conexão pode aumentar o risco de incompatibilidade ou afetar o resultado da conexão.

A comparação abaixo mostra como a categoria da conexão, o formato da linha e as condições de vedação influenciam a adequação.

Categoria da conexão	Formato da linha	Método e condição de vedação	Considerações de adequação e incompatibilidade
Conexões para fita gotejadora	Fita plana	Baseado no perfil da fita plana e na condição da parede	Pode ser adequada para uma linha de fita quando a conexão corresponde ao formato da fita e aos requisitos de conexão
Conexões para mangueira	Mangueira redonda	Baseado no formato da mangueira e no ajuste da conexão	Pode ser adequada para mangueira redonda quando o estilo da conexão está alinhado ao formato da mangueira e às condições de conexão
Adaptadores entre formatos	Transição entre fita plana e mangueira redonda	Depende da condição do adaptador e dos componentes conectados	Exige condições de conexão compatíveis para reduzir o risco de incompatibilidade

Quando cada tipo de conexão se adequa ao layout

O tipo de conexão adequado depende do ponto do layout, do estilo de conexão e do formato da linha que está sendo conectada. Uma ramificação, linha principal, adaptador, linha de cultivo ou ponto fixo pode exigir uma abordagem de conector diferente, dependendo da condição da mangueira ou fita e do resultado de conexão pretendido.

As principais variáveis de decisão incluem o tipo de conexão, requisitos de acesso, necessidades de reutilização, acesso para reparo e risco de incompatibilidade. Alinhar o estilo de conexão ao ponto do layout ajuda a determinar se a condição da conexão corresponde ao formato da mangueira e aos requisitos de conexão.

A matriz de decisão abaixo compara pontos comuns do layout com tipos de conexão, formatos de linha e considerações de conexão.

Ponto do layout	Tipo de conexão	Formato e condição da linha	Resultado da decisão
Ramificação	Estilo de engate rápido ou micro conexão	Mangueira de ramificação ou linhas localizadas com condições de ajuste compatíveis	Pode ser adequada para conexões onde o ajuste da mangueira e as condições de fixação estão alinhados
Linha principal	Estilo de mangueira principal ou compressão	Mangueira de fornecimento com diâmetro externo e design de conexão adequados	Pode suportar conexões estáveis quando as condições de aderência e vedação correspondem
Adaptador	Estilo rosqueado ou de transição	Interfaces de componentes que exigem um ponto de conexão compatível	Depende da condição do adaptador, da compatibilidade da conexão e dos componentes conectados
Linha de cultivo	Estilo de fita gotejadora ou mangueira	Formato de fita plana ou mangueira redonda	Depende do formato da linha, do método de vedação e dos requisitos de conexão
Ponto fixo	Estilo rosqueado	Adaptadores, válvulas ou componentes fixos	Exige condições de conexão compatíveis e uma abordagem de vedação adequada

Para um processo de seleção mais detalhado, consulte escolher o tipo de conexão adequado. A escolha adequada da conexão depende do ponto do layout, do estilo de conexão, do formato da linha e de fatores de compatibilidade, em vez de uma única categoria de conexão.

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

Verificações em nível de tipo antes de comparar opções de conexão

As verificações em nível de tipo ajudam a avaliar opções de conexão antes de comparar produtos ou ofertas individuais, confirmando o mecanismo de conexão, o formato da mangueira e as condições da conexão. Um tipo de conexão deve ser avaliado em relação aos requisitos do layout, às características da mangueira e às necessidades de conexão antes de ser pré-selecionado ou descartado.

Os principais critérios incluem o mecanismo de conexão, o formato da mangueira, o diâmetro externo, a exposição à pressão, a necessidade de reutilização e o requisito de adaptador. Essas verificações ajudam a identificar se um estilo de conexão pode estar alinhado com a condição de conexão pretendida e reduzir o risco de incompatibilidade durante a comparação.

• Mecanismo de conexão: Verifique se o tipo de conexão utiliza o mecanismo de conexão exigido para a condição do layout, pois a abordagem de conexão pode influenciar as decisões de ajuste e adequação.
• Formato da mangueira: Confirme se o estilo da conexão corresponde ao formato da mangueira, pois diferenças entre os formatos de linha podem gerar preocupações de ajuste ou vedação.
• Diâmetro externo: Compare o diâmetro externo da mangueira com os requisitos da conexão para determinar se a condição de conexão é adequada.
• Exposição à pressão: Considere a exposição à pressão no ponto de conexão e se o design da conexão é apropriado para essa condição.
• Necessidade de reutilização: Avalie se a conexão exige reutilização ou acesso e se o estilo da conexão atende a esse requisito nas condições esperadas.
• Requisito de adaptador: Verifique se é necessário um adaptador e se a condição do adaptador corresponde aos componentes conectados.

Essas verificações em nível de tipo ajudam a criar uma lista de opções de conexão ou a descartar escolhas que não estejam alinhadas com a condição do layout. A comparação final deve focar nos atributos da conexão, nos requisitos de conexão e nos fatores de compatibilidade, em vez de assumir que um estilo de conexão serve para toda situação.

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

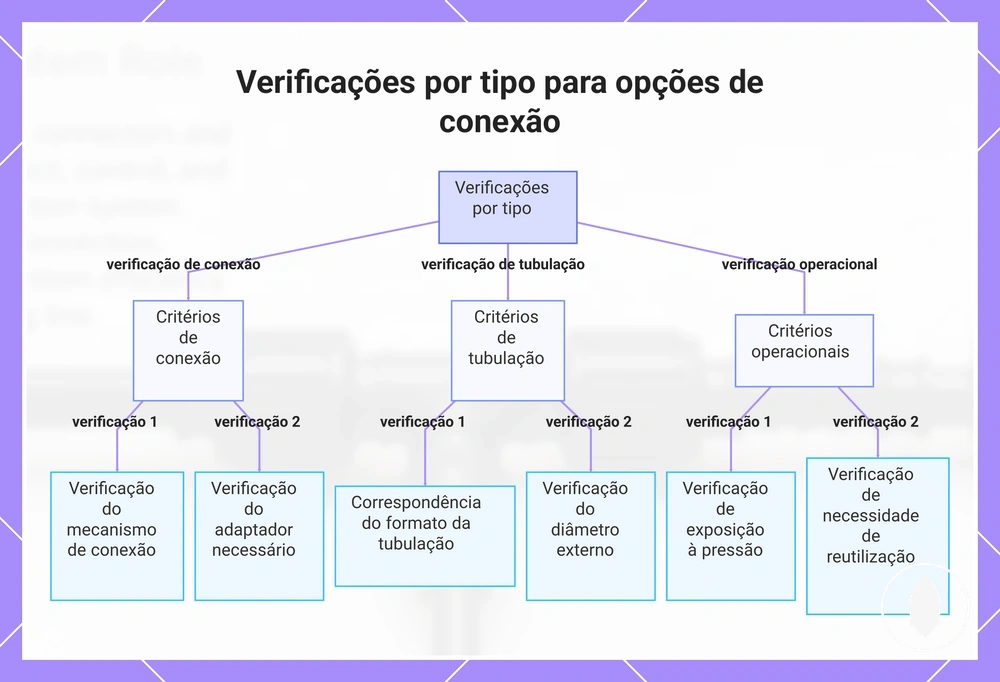

Este gráfico mostra a lista de verificação por tipo dos critérios de conexão, tubulação e operacionais para avaliar opções de conexão antes de comparar produtos individuais.
