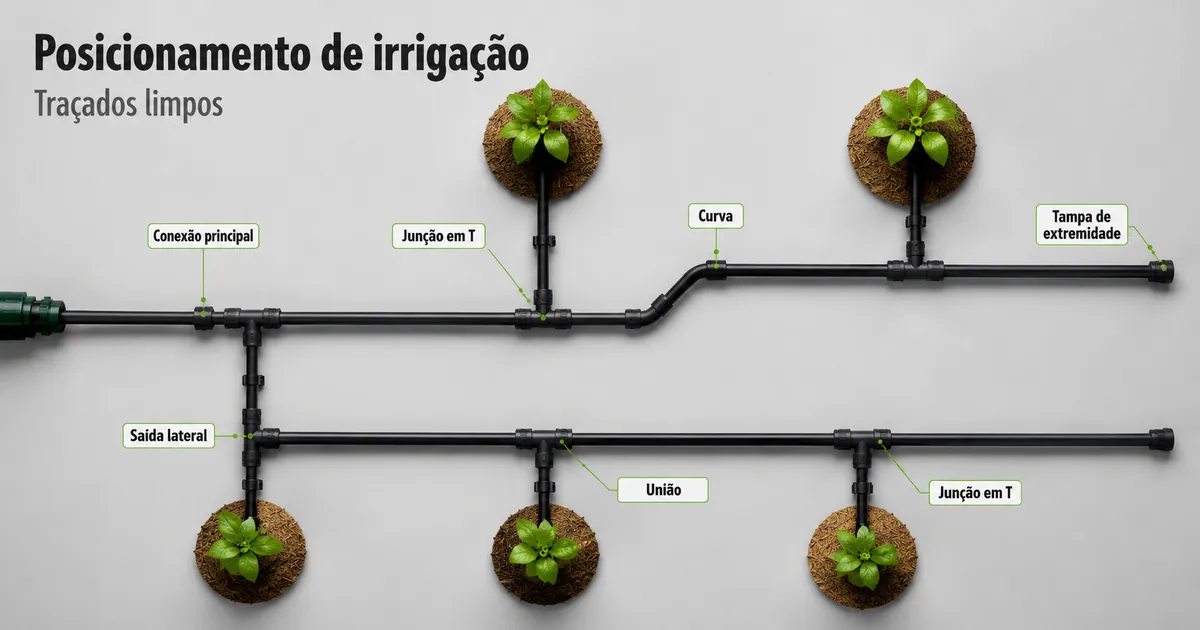

Posicionamento de conexões de irrigação por gotejamento para traçados limpos

O posicionamento de conexões de irrigação por gotejamento define onde as conexões se unem dentro de um traçado de tubos para que o sistema possa seguir caminhos planejados através de ramificações, curvas e extremidades de linha. O posicionamento afeta a direção dos tubos, os pontos de conexão, o acesso e o quão limpo o traçado geral permanece. As principais considerações de posicionamento incluem percursos de tubos, linhas de ramificação, cantos e localizações de extremidades.

Antes de cortar tubos em um canteiro, fileira ou área plantada, o posicionamento das conexões ajuda a determinar onde os pontos de conexão devem ficar dentro do traçado. Um traçado de tubos limpo segue a forma da área, mantendo tês, cotovelos, tampas de extremidade e conectores de tubos posicionados onde suportam o caminho pretendido. O posicionamento adequado pode variar dependendo da forma do canteiro, espaçamento entre plantas, diâmetro do tubo e ajuste do conector.

Um posicionamento inadequado das conexões pode levar a caminhos de tubos desordenados, extremidades de linha ocultas ou curvas forçadas que dificultam o gerenciamento do traçado. Planejar os pontos de conexão antes da instalação ajuda a criar uma disposição mais clara, mantendo visíveis as considerações de compatibilidade. Esta seção se concentra na lógica de posicionamento, em vez da seleção de conexões ou de um processo completo de instalação.

Um posicionamento limpo das conexões pode ser avaliado verificando se os pontos de conexão permanecem organizados e adequados ao traçado dos tubos. A lista de verificação abaixo confirma os principais fatores de posicionamento sem transformar o processo em uma sequência de instalação.

• Pontos de ramificação: Verificar se os tês ou conexões de derivação estão posicionados onde as linhas de ramificação precisam sair do caminho principal do tubo.
• Curvas: Revisar cantos e mudanças de direção, considerando cotovelos, raio de curvatura e tensão no tubo.
• Extremidades de linha: Colocar tampas de extremidade ou pontos de fechamento onde permaneçam visíveis e acessíveis dentro do traçado.
• Pontos de acesso: Manter áreas importantes de conexão acessíveis para verificações ou ajustes futuros.
• Compatibilidade: Confirmar se os conectores de tubos correspondem ao diâmetro do tubo e às condições de conexão exigidas pelo traçado.
• Disposição das plantas: Considerar o espaçamento entre plantas e a forma do canteiro para que o caminho do tubo suporte uma distribuição prática de água pela área.

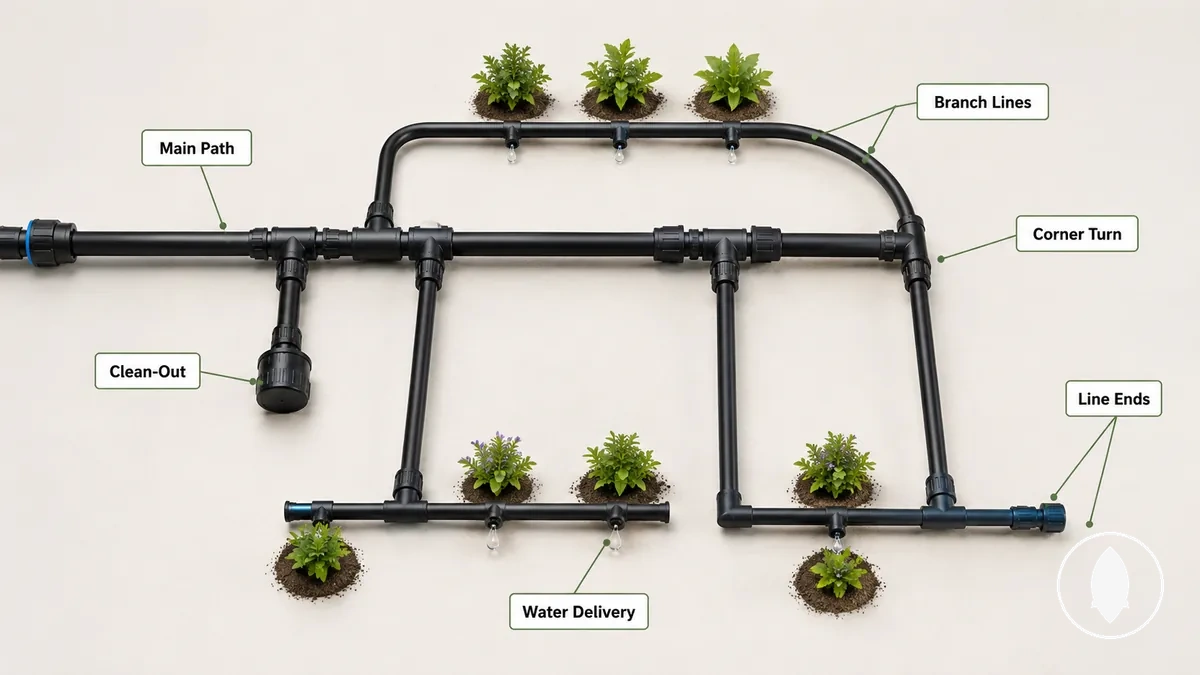

Como o posicionamento das conexões controla a direção dos tubos e a distribuição de água

O posicionamento das conexões controla onde o tubo de gotejamento faz curvas, ramificações e termina, moldando a direção dos tubos e o caminho de distribuição de água no traçado. Os pontos de conexão influenciam como as linhas de ramificação saem da rota principal, como os cantos são gerenciados e onde as extremidades das linhas permanecem acessíveis. Essas decisões de posicionamento ajudam a organizar o traçado dos tubos antes que os detalhes de instalação sejam abordados.

O posicionamento das conexões define a relação entre o caminho dos tubos e os pontos de entrega ao determinar onde as conexões redirecionam ou estendem o tubo de gotejamento. A criação de ramificações, cantos e localizações de extremidades pode influenciar como a água atinge diferentes áreas, enquanto o alcance dos emissores pode depender de fatores como diâmetro do tubo, comprimento do percurso, inclinação e projeto geral do sistema. O planejamento do posicionamento concentra-se em organizar os pontos de conexão em vez de escolher tipos individuais de conexão.

Um posicionamento inadequado pode criar caminhos de tubos desordenados, pontos de acesso difíceis para limpeza ou traçados de conexão mais difíceis de manter. Revisar as linhas de ramificação, cantos e extremidades antes da instalação ajuda a melhorar a prontidão para instalação e mantém o traçado organizado. Para o contexto de categoria mais ampla, consulte o guia de conexões para irrigação por gotejamento; esta seção permanece focada na lógica de posicionamento, em vez de técnica completa de instalação ou seleção de conexões.

Como o posicionamento das conexões controla a direção dos tubos e a distribuição de água pode ser mostrado mapeando o caminho principal dos tubos, mudanças de direção, pontos de ramificação e extremidades. O diagrama abaixo ilustra como as localizações das conexões organizam os pontos de entrega e as áreas de acesso em um traçado de irrigação por gotejamento.

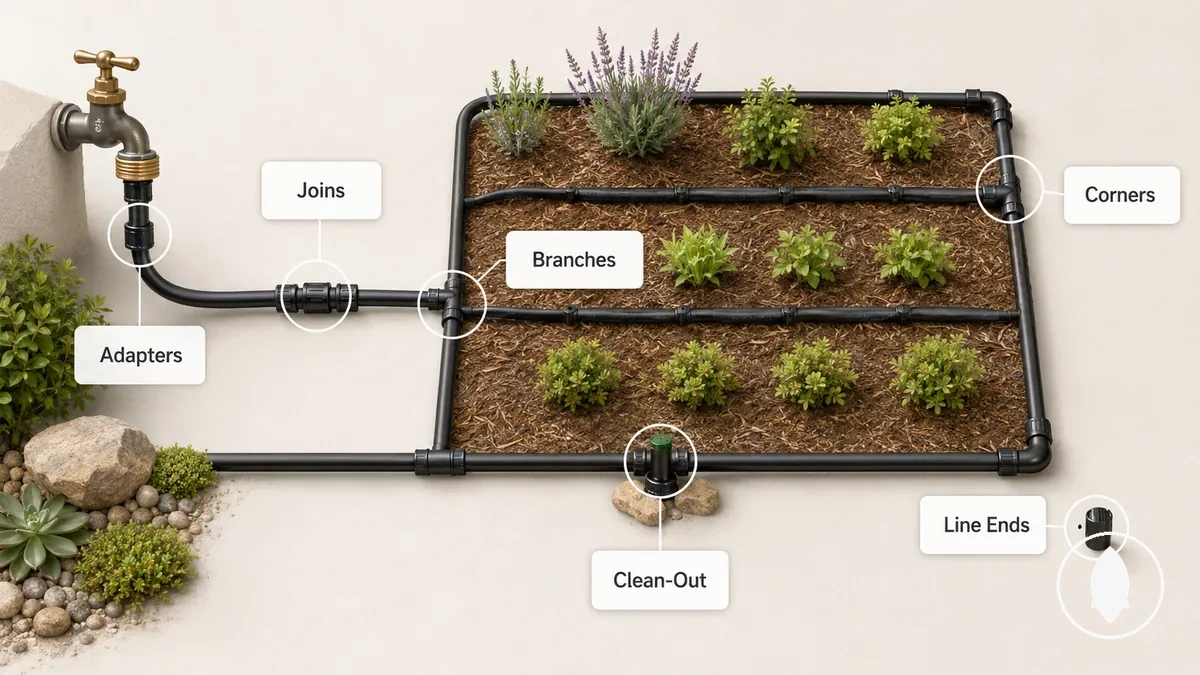

Pontos de traçado que geralmente precisam de conexões de irrigação por gotejamento

Conexões de irrigação por gotejamento geralmente ficam onde os tubos se unem, estendem, ramificam, viram, adaptam ou terminam em um traçado. Esses pontos de traçado definem a função de conexão de cada local de conexão e ajudam a organizar a direção dos tubos pelo sistema. Mapear cada ponto por função mostra como as conexões suportam diferentes partes do caminho dos tubos.

Em fileiras, canteiros ou percursos irregulares, os pontos de traçado aparecem onde o tubo precisa de uma mudança de conexão, uma ramificação separada, uma mudança de direção ou um ponto final acessível. Esses locais podem variar dependendo da rota do tubo, da forma do traçado, do diâmetro do tubo e dos requisitos de conexão. Entender as funções de conexão nos pontos do traçado ajuda a separar onde uma conexão é necessária do estilo específico de conexão utilizado.

Pontos de traçado que geralmente precisam de conexões de irrigação por gotejamento podem ser organizados por função de conexão e direção dos tubos. A tabela abaixo mapeia cada ponto por função da conexão, condição de posicionamento e efeito no traçado.

Ponto no traçado	Função da conexão	Condição de posicionamento	Efeito no traçado
Juntas e extensões	Conectar seções de tubo	Usado onde a continuidade do tubo precisa continuar ou se estender	Mantém um caminho de tubo conectado
Pontos de ramificação	Criar rotas de tubo separadas	Posicionado onde as linhas de ramificação saem do percurso principal	Direciona o tubo para áreas separadas
Cantos	Suportar mudanças de direção	Usado onde o caminho do tubo muda de direção	Ajuda a organizar curvas dentro do traçado
Adaptadores	Suportar diferentes necessidades de conexão	Depende do diâmetro do tubo e dos requisitos do traçado	Permite gerenciar as condições de conexão
Extremidades de linha	Fechar percursos de tubo	Posicionado no final de uma rota de tubo	Define o ponto final do traçado
Pontos de limpeza	Fornecer acesso em locais selecionados	Depende do design do traçado e das necessidades de acesso para manutenção	Facilita a inspeção das áreas de conexão

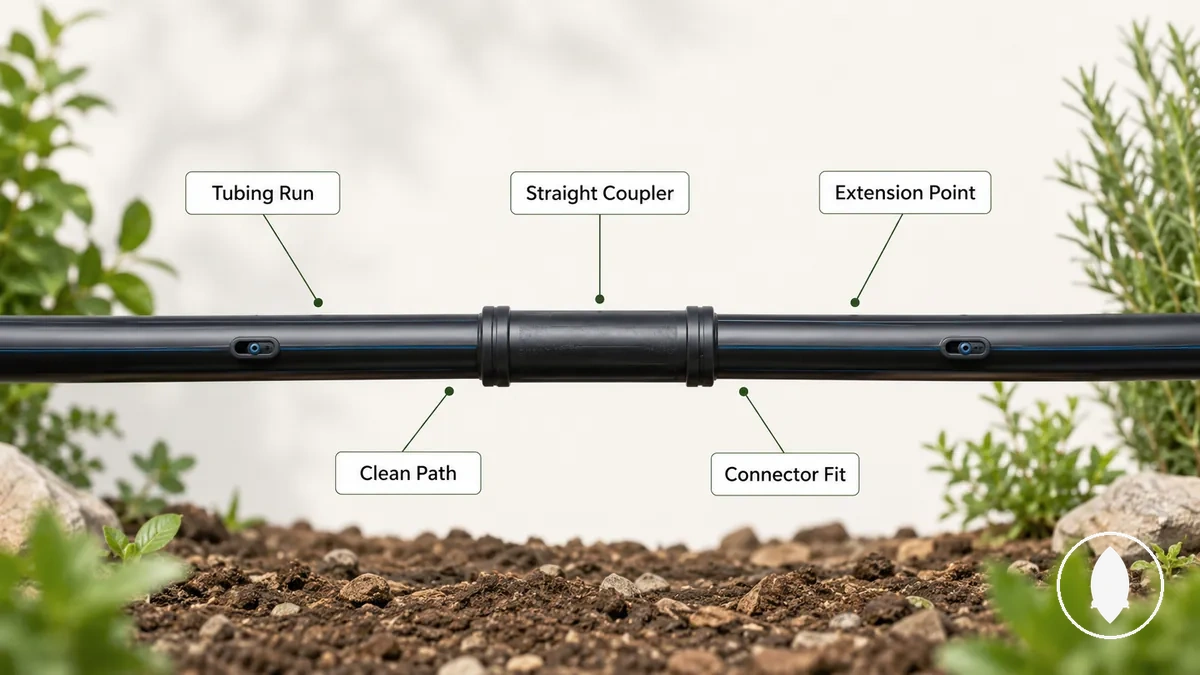

Juntas de linha principal e extensões de tubos

As juntas de linha principal estendem ou reconectam um caminho reto de tubo quando um traçado precisa de continuidade através de um percurso de tubo mais longo. Acoplamentos retos atuam como pontos de conexão que ajudam a manter um caminho de continuação limpo entre as seções de tubo.

Um ponto de extensão pode ser útil quando um percurso de tubo precisa continuar através de uma área planejada, como uma fileira mais longa ou seção conectada. As juntas de linha principal suportam a continuidade do traçado mantendo o caminho do tubo conectado, enquanto o ajuste do conector depende do diâmetro do tubo, do estilo do conector e da condição do ponto de conexão.

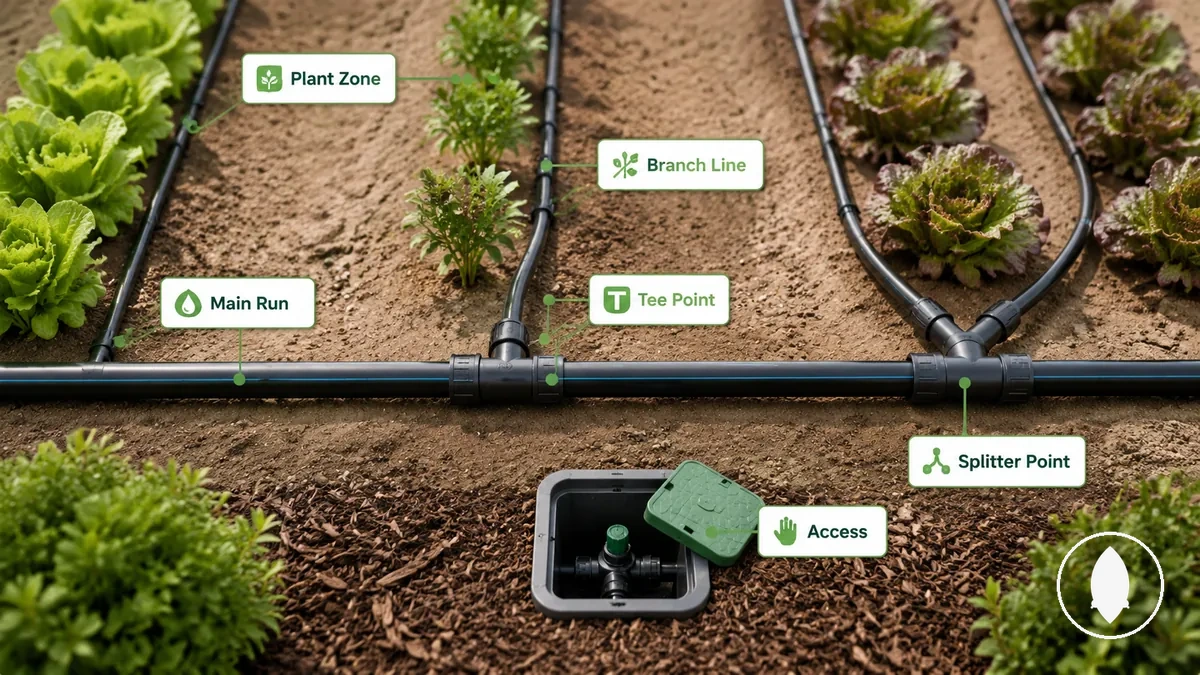

Linhas de ramificação e pontos de te ou derivação

Conexões de ramificação ficam onde uma fileira, canteiro ou zona de plantas separada sai do percurso principal. Pontos de te e pontos de derivação criam linhas de ramificação que direcionam o tubo para outra área, mantendo claro o propósito da ramificação.

Um ponto de ramificação em um traçado de fileiras ou canteiros elevados pode ajudar a separar o percurso principal de um percurso lateral que segue o arranjo de plantio. O posicionamento das linhas de ramificação depende do espaçamento entre plantas, da direção do tubo e das necessidades de acesso. Escolher um estilo de conexão adequado é uma decisão separada, abordada em escolher conexões pelo traçado.

• Pontos de te: Usados onde uma linha de ramificação sai do percurso principal, ajudando a criar um ponto de conexão para uma fileira ou zona de plantas separada.
• Pontos de derivação: Usados onde um traçado precisa de múltiplas direções de ramificação, com posicionamento dependendo do caminho do tubo e dos requisitos de acesso.
• Ângulo de ramificação: Considerado onde o percurso lateral sai da rota principal do tubo, ajudando a manter o traçado organizado e mais fácil de seguir.
• Espaçamento entre plantas: Influencia onde os pontos de ramificação podem ser posicionados para que o tubo siga o arranjo de plantio pretendido.
• Pontos de acesso: Mantidos visíveis sempre que possível para que as áreas de conexão permaneçam mais fáceis de verificar e ajustar.

Cantos e mudanças de direção

Cantos são pontos de mudança de direção onde o tubo de gotejamento pode precisar seguir uma rota diferente em um traçado. Cotovelos ou uma curva suave podem ajudar a gerenciar essas curvas, dependendo do raio de curvatura, da flexibilidade do tubo e da tensão no tubo no ponto de virada.

Nem todo canto precisa de um cotovelo, pois alguns traçados podem permitir uma curva suave. O posicionamento do cotovelo depende do ângulo do canto, da borda do canteiro, das necessidades de acesso e da forma como o caminho do tubo pode permanecer organizado. A principal dica de posicionamento é se a curva pode seguir a rota pretendida sem criar uma curvatura forçada.

Um canto pode ser avaliado comparando uma curva natural do tubo com um posicionamento de cotovelo com base nas condições do traçado.

• Ângulo do canto: Verificar como a direção do tubo muda e se a rota permanece clara ao longo do caminho pretendido.
• Raio de curvatura: Considerar o espaço disponível para a curva e se o tubo pode seguir a virada sem curvatura excessiva.
• Tensão no tubo: Revisar o ponto de virada para reduzir a chance de criar uma rota de tubo tensionada ou forçada.
• Acesso e borda do canteiro: Manter as áreas de canto visíveis o suficiente para verificações futuras e ajustes no traçado.

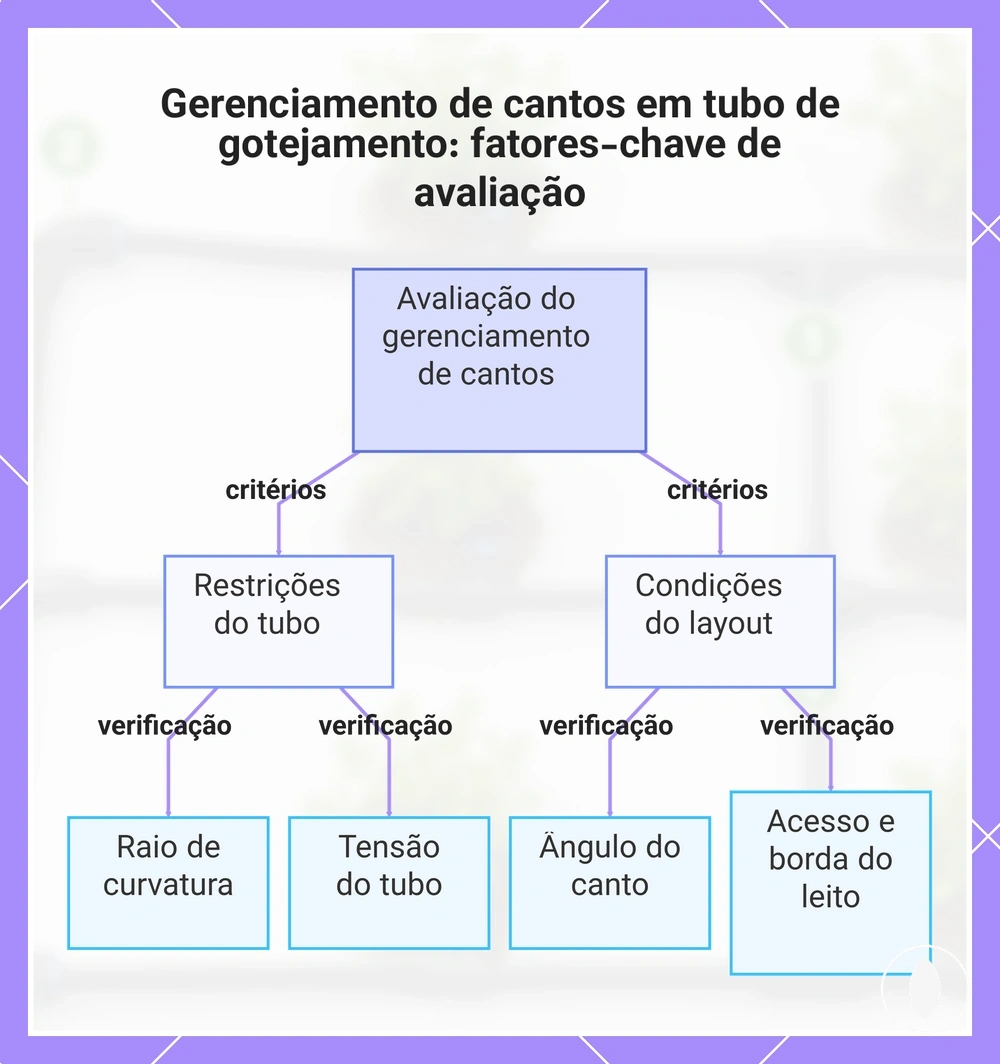

Este gráfico mostra os principais critérios a serem avaliados ao decidir entre usar um joelho ou uma curva suave nos cantos do tubo de gotejamento.

Extremidades de linha e pontos de limpeza

Extremidades de linha fecham percursos de tubo e podem servir como pontos de limpeza quando o acesso à extremidade é necessário. Tampas de extremidade e bujões atuam como pontos de fechamento, mantendo o acesso para manutenção visível e prático dentro do traçado.

Extremidades ocultas ou de difícil acesso podem dificultar ajustes futuros, pois o ponto de fechamento é menos acessível. Posicionar as extremidades de linha perto de bordas acessíveis pode ajudar a manter as localizações das extremidades mais fáceis de inspecionar, enquanto os pontos de limpeza dependem do design do traçado e das necessidades de manutenção. Essa escolha de posicionamento favorece o acesso sem se tornar um processo de manutenção ou substituição.

O posicionamento das extremidades de linha pode ser verificado considerando fechamento, visibilidade e acesso dentro do traçado dos tubos.

• Pontos de fechamento: Tampas de extremidade ou bujões definem onde os percursos de tubo terminam e criam um ponto final claro.
• Extremidades laváveis: Pontos de limpeza podem ser posicionados onde o acesso para lavagem se adequa às condições do traçado.
• Bordas acessíveis: As localizações das extremidades podem permanecer mais fáceis de visualizar e alcançar quando a visibilidade é considerada.
• Posicionamento sem saída: Extremidades ocultas podem criar desafios de ajuste quando o acesso é limitado.

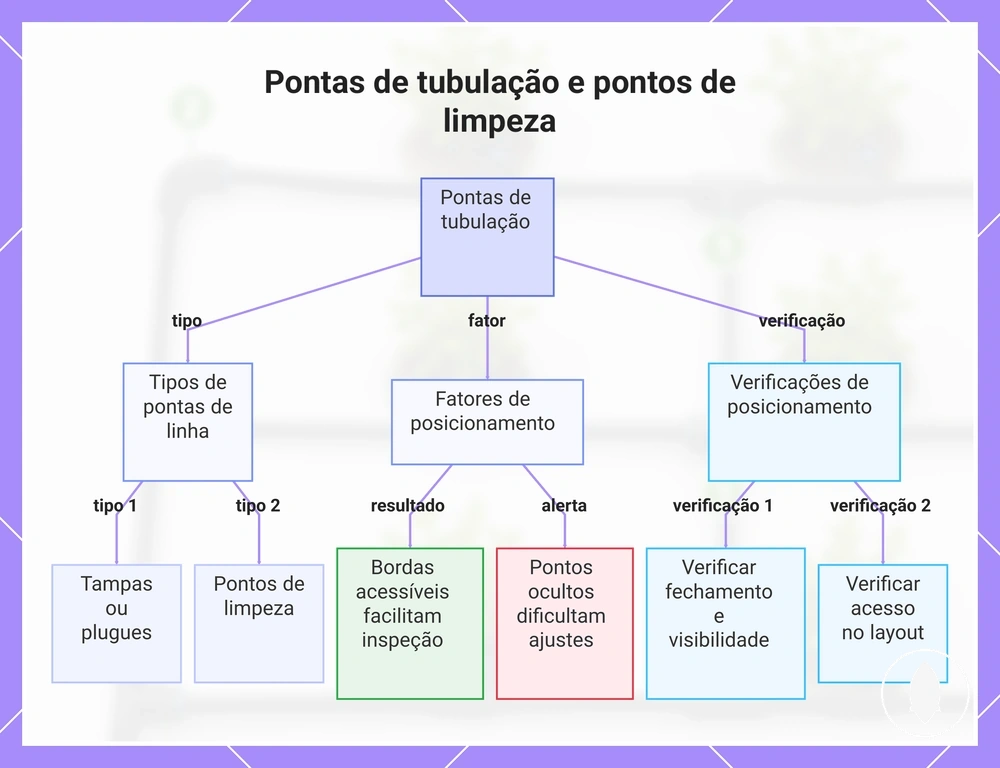

Este gráfico explica o que são pontas de linha e pontos de limpeza, seus tipos, considerações de posicionamento e como verificar sua colocação.

Critérios de posicionamento antes de cortar tubos de gotejamento

Critérios de posicionamento devem ser verificados antes de cortar tubos de gotejamento para que os locais das conexões permaneçam ajustáveis enquanto o traçado é revisado. Avaliar os pontos de corte antes de fazer alterações ajuda a preservar a flexibilidade quando a cobertura de plantas, o caminho dos tubos e o ajuste do conector ainda precisam ser confirmados.

Em uma fileira de jardim, canteiro ou área irregular, a cobertura de plantas e a forma do canteiro podem influenciar onde os tubos devem percorrer e onde pontos de conexão podem ser necessários. Um caminho de tubo claro pode ajudar a identificar locais de ramificação adequados, mantendo pontos de conexão opcionais separados dos pontos de conexão necessários. A verificação do traçado deve considerar como a rota dos tubos segue a área de irrigação pretendida antes que os cortes sejam feitos.

O ajuste do conector e os limites de fluxo são critérios importantes de posicionamento, pois o diâmetro do tubo, o número de ramificações e as condições de conexão podem afetar as decisões de traçado. Verificar a compatibilidade de medidas antes do posicionamento ajuda a qualificar os locais das conexões antes de se comprometer com cortes de tubos e pontos de conexão.

A lista de verificação a seguir confirma a prontidão para o corte ao conectar cada critério a uma decisão de posicionamento.

• Cobertura de plantas: Verificar a área de cobertura pretendida e ajustar os pontos de conexão se o caminho do tubo não estiver alinhado com o traçado.
• Forma do canteiro: Revisar a forma da área para determinar se ramificações, curvas ou extensões são necessárias.
• Diâmetro do tubo: Confirmar que o diâmetro do tubo corresponde aos pontos de conexão planejados antes de cortar os tubos de gotejamento.
• Ajuste do conector: Verificar se os pontos de conexão são adequados ao tubo e às condições do conector exigidas pelo traçado.
• Número de ramificações: Considerar quantas ramificações são necessárias para que o traçado permaneça organizado e acessível.
• Acessibilidade: Manter os locais das conexões alcançáveis quando verificações ou ajustes futuros forem necessários.

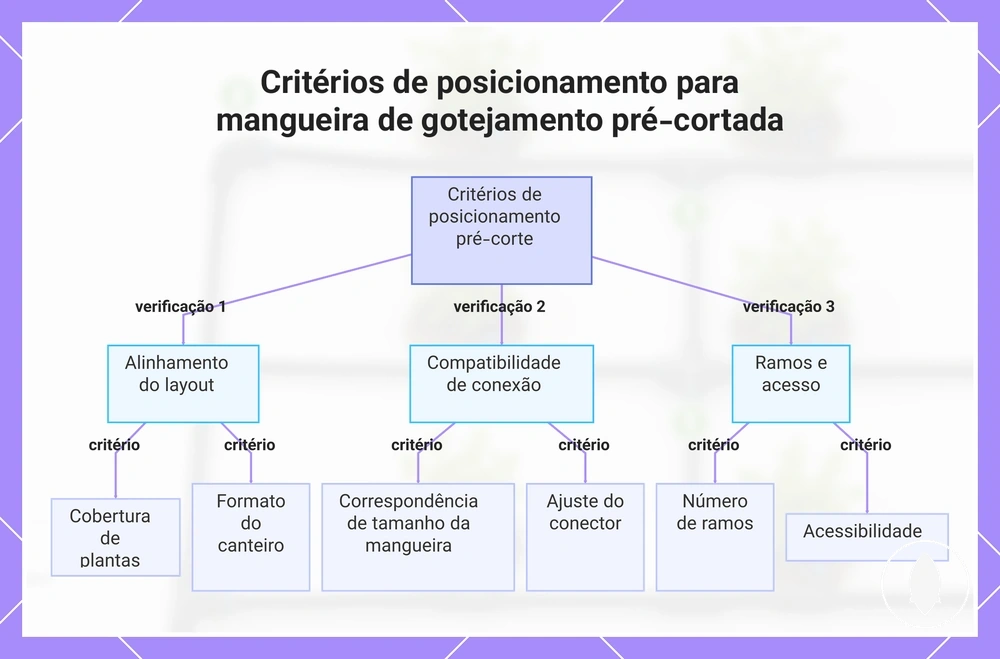

Este gráfico mostra os critérios de posicionamento a serem verificados antes de cortar a mangueira de gotejamento, agrupados em verificações de layout, conexão e acesso.

Espaçamento entre plantas, formato do canteiro e cobertura da zona radicular

O espaçamento entre plantas e o formato do canteiro influenciam as posições das conexões ao restringir onde a rota dos tubos e os pontos de conexão podem seguir o traçado pretendido. Uma fileira, canteiro elevado, recipiente ou área irregular pode exigir diferentes decisões de posicionamento para suportar a cobertura da zona radicular.

A localização das plantas ajuda a determinar onde a rota dos tubos deve se alinhar e onde pode haver necessidade de ramificação dentro do traçado. A posição da conexão deve considerar o alcance dos emissores, a disposição das plantas e o acesso às conexões para que o traçado final permaneça prático.

• Fileiras: O espaçamento entre plantas pode orientar a rota dos tubos e a posição da conexão quando o traçado segue uma disposição linear de plantio.
• Canteiros elevados: O formato do canteiro pode influenciar a necessidade de ramificação e onde os pontos de conexão permanecem acessíveis ao redor da área de cultivo.
• Recipientes: O espaço limitado pode restringir as posições das conexões com base na localização das plantas e na rota de tubo disponível.
• Formatos irregulares: A geometria irregular do canteiro pode exigir um posicionamento condicional para que o caminho do tubo permaneça organizado e acessível.

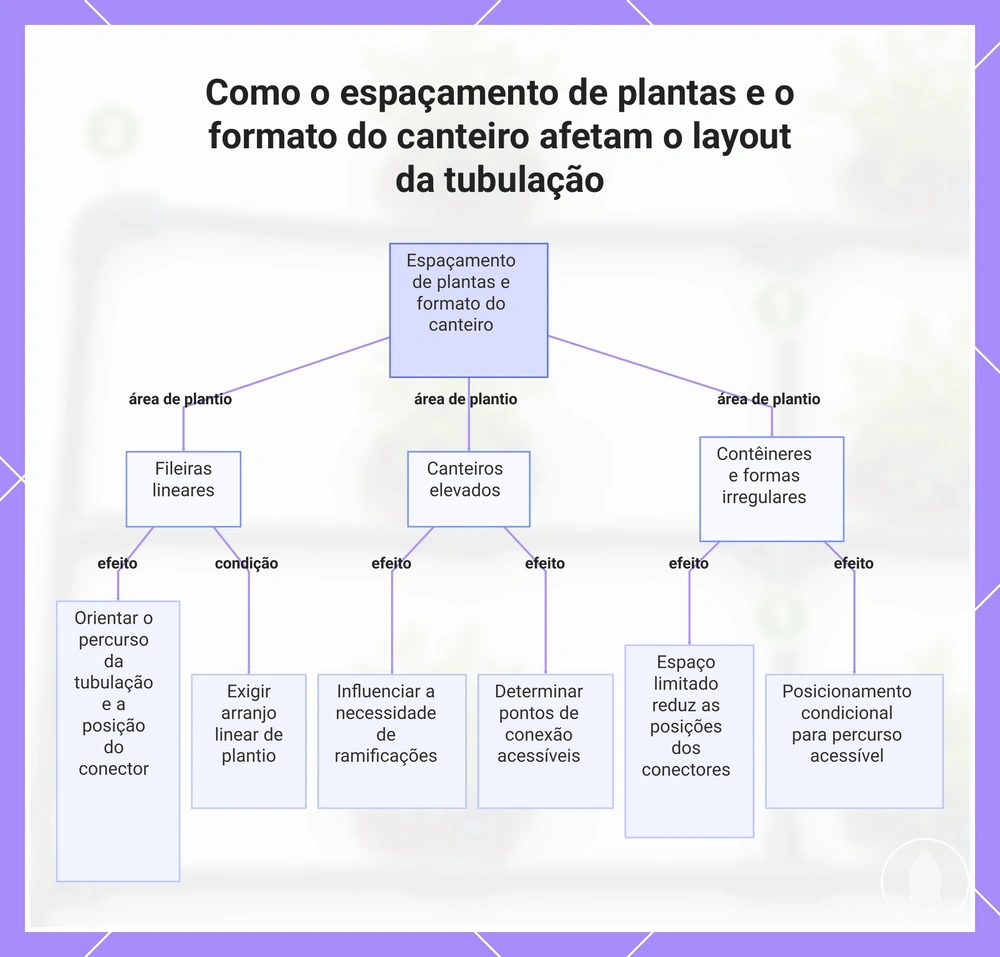

Este gráfico mostra como diferentes tipos de áreas de plantio (fileiras, canteiros elevados, contêineres, formas irregulares) influenciam o alinhamento do percurso da tubulação, as posições dos conectores e os pontos de conexão.

Diâmetro do tubo, ajuste do conector e limites de fluxo

O diâmetro do tubo e o ajuste do conector devem corresponder à decisão de posicionamento para que os locais das conexões permaneçam seguros dentro do traçado dos tubos. O diâmetro do tubo e o estilo do conector ajudam a determinar se um ponto de conexão é adequado para as condições de posicionamento pretendidas.

Os limites de fluxo podem influenciar as escolhas de posicionamento quando a carga de ramificações, percursos longos ou alterações de conexão criam diferentes condições de traçado. Revisar o diâmetro do tubo e o estilo do conector por meio da compatibilidade de medidas antes do posicionamento ajuda a qualificar os locais das conexões antes que decisões finais de conexão sejam tomadas.

A confiabilidade do posicionamento pode ser revisada verificando as seguintes condições de compatibilidade.

• Diâmetro do tubo: Verificar o diâmetro do tubo em relação ao ponto de conexão planejado para garantir um encaixe de conexão adequado.
• Ajuste do conector: Verificar se o estilo do conector corresponde às condições do tubo exigidas para o posicionamento.
• Carga de ramificações: Considerar como as ramificações conectadas podem afetar as decisões de posicionamento quando o traçado se expande.
• Percursos longos: Revisar caminhos de tubo mais longos, pois o comprimento do percurso pode influenciar como as escolhas de posicionamento são qualificadas.
• Redutores e adaptadores: Confirmar que essas alterações de conexão são adequadas às condições do tubo antes de incluí-las no traçado.

Funções de posicionamento versus escolha do tipo de conexão

As funções de posicionamento decidem onde uma conexão deve ficar no traçado, enquanto a escolha do tipo de conexão decide como essa conexão é feita. Essas decisões são relacionadas, mas o planejamento do traçado começa identificando a função da conexão antes de selecionar um estilo de conexão adequado.

A lógica função-primeiro separa o propósito de um ponto de posicionamento do componente usado naquele local. Entender as funções de conexão nos pontos do traçado ajuda a esclarecer como o planejamento do traçado determina onde uma conexão deve ficar antes da seleção da conexão começar. O estilo do conector e a compatibilidade do tubo são considerados como parte da decisão do tipo.

Um único ponto de posicionamento pode aceitar diferentes estilos de conexão, dependendo da rota do tubo, do estilo do conector e do uso no traçado. Passar de uma função de posicionamento para uma decisão de seleção de conexão requer considerar as condições daquele local, razão pela qual é útil escolher conexões pelo traçado após a função estar clara.

Decisão	O que responde	Exemplo de sinalização	O que evitar
Função de posicionamento	Onde a conexão se encaixa no traçado dos tubos	Ponto de ramificação, canto, extensão ou necessidade de extremidade	Escolher uma conexão antes de entender a necessidade do traçado
Escolha do tipo de conexão	Qual estilo de conexão se adequa àquele ponto de posicionamento	Estilo do conector e condições de compatibilidade do tubo	Presumir que um único estilo de conexão serve para toda situação de posicionamento

Padrões de traçado de tubos limpos para canteiros, fileiras e formatos irregulares

Canteiros, fileiras e formatos irregulares criam contextos de traçado diferentes onde padrões de traçado de tubos limpos podem suportar um posicionamento organizado das conexões. Fileiras retas, canteiros elevados e áreas irregulares exigem uma escolha de padrão baseada no formato do canteiro, na direção da fileira e na função da conexão, em vez de uma única abordagem universal.

Padrões de traçado de tubos limpos reduzem a desordem ao alinhar as conexões com a direção da fileira, as bordas do canteiro e a rota pretendida dos tubos. Ramificações, cantos e fechamentos de extremidade podem ser posicionados ao redor do formato do traçado para manter o padrão mais fácil de revisar. A tabela abaixo organiza os padrões por formato de traçado e ponto de atenção.

Formato do traçado	Padrão de posicionamento das conexões	Por que permanece limpo	Ponto de atenção
Fileiras retas	Alinhar funções das conexões com a direção da fileira, ramificações e fechamentos de extremidade	Mantém a rota dos tubos organizada ao longo de um caminho claro	Verificar o acesso aos pontos de conexão nas extremidades das fileiras
Canteiros elevados	Posicionar conexões ao redor das bordas do canteiro e áreas de ramificação planejadas	Suporta um traçado organizado com funções de conexão visíveis	Considerar cantos e acesso ao redor do formato do canteiro
Canteiros retangulares	Usar o contorno do canteiro para guiar a direção dos tubos e pontos de virada	Ajuda a manter um padrão de traçado previsível	Revisar o posicionamento dos cantos e fechamentos de extremidade
Áreas curvas	Adaptar a rota dos tubos ao redor do formato com posicionamento condicional das conexões	Permite que o traçado siga limites irregulares	Verificar a clareza do roteamento e o acesso para manutenção
Formatos irregulares	Ajustar as funções das conexões com base na rota de tubos disponível	Mantém áreas complexas organizadas sem forçar um único padrão	Avaliar ramificações, cantos e condições de acesso

Esses exemplos mostram como os critérios de padrão de traçado podem orientar posições práticas das conexões em diferentes formatos. O acesso para inspeção e as funções das conexões continuam importantes ao adaptar a rota dos tubos ao espaço disponível.

Decisões práticas de padrão vêm da correspondência entre o formato do traçado e os pontos de conexão necessários, revisando a rota final antes do uso. A abordagem adequada depende do formato do canteiro, da direção da fileira e da função da conexão dentro do traçado.

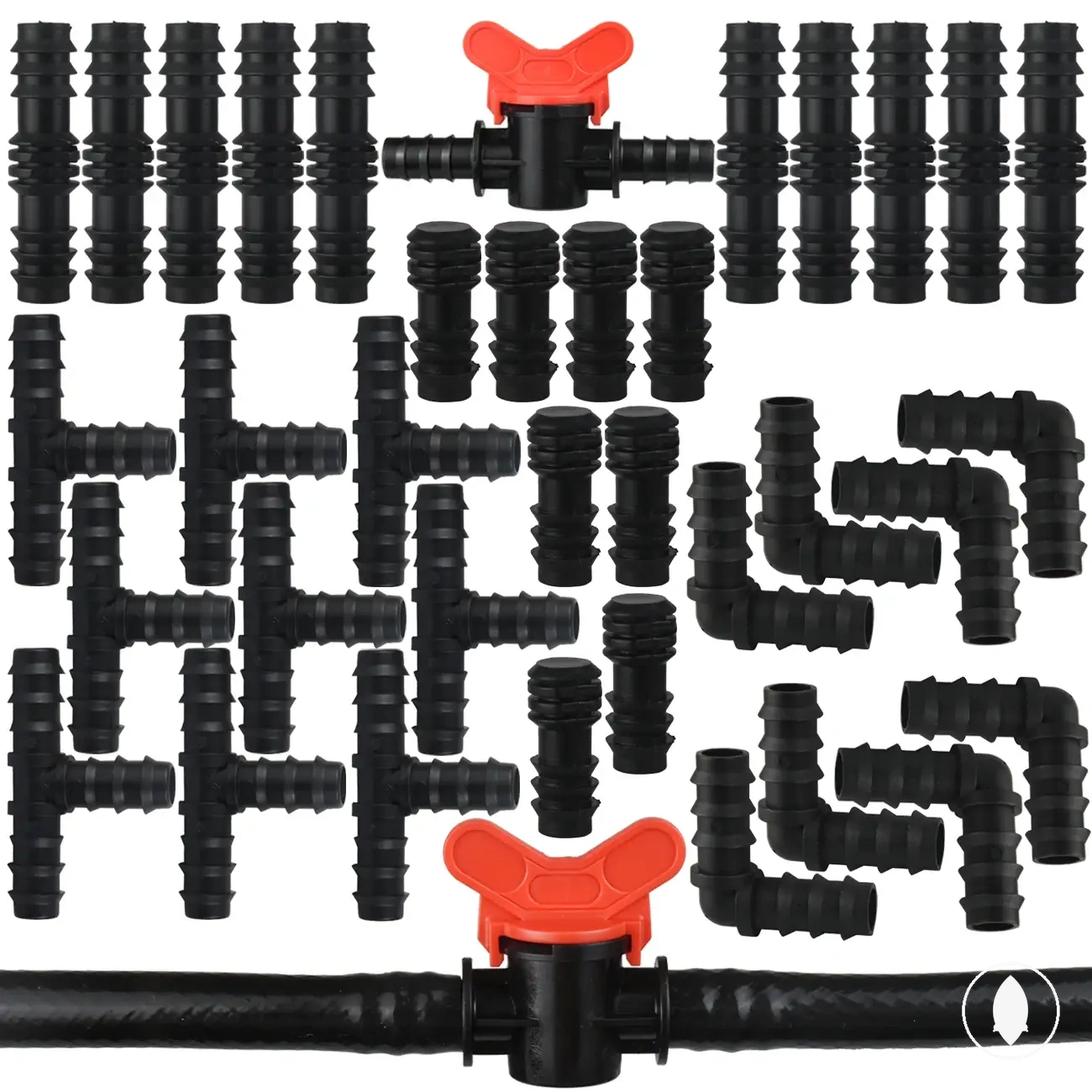

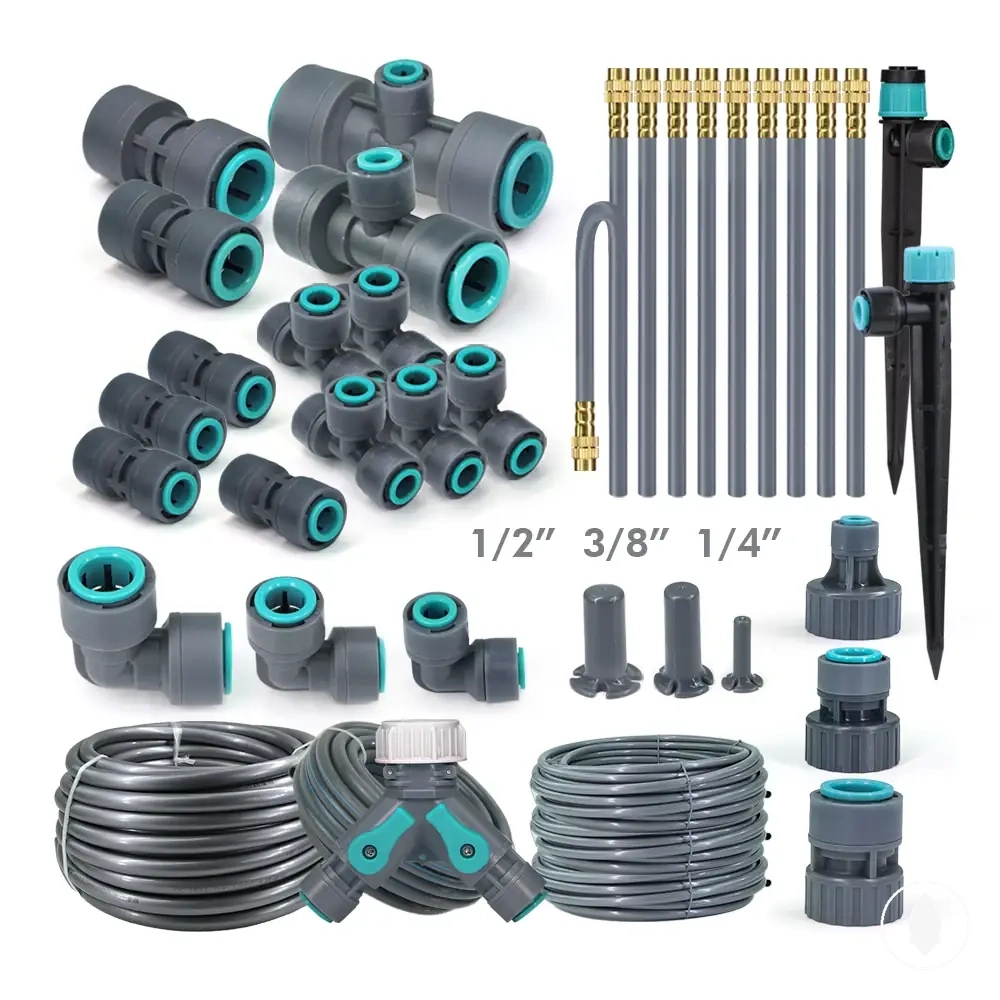

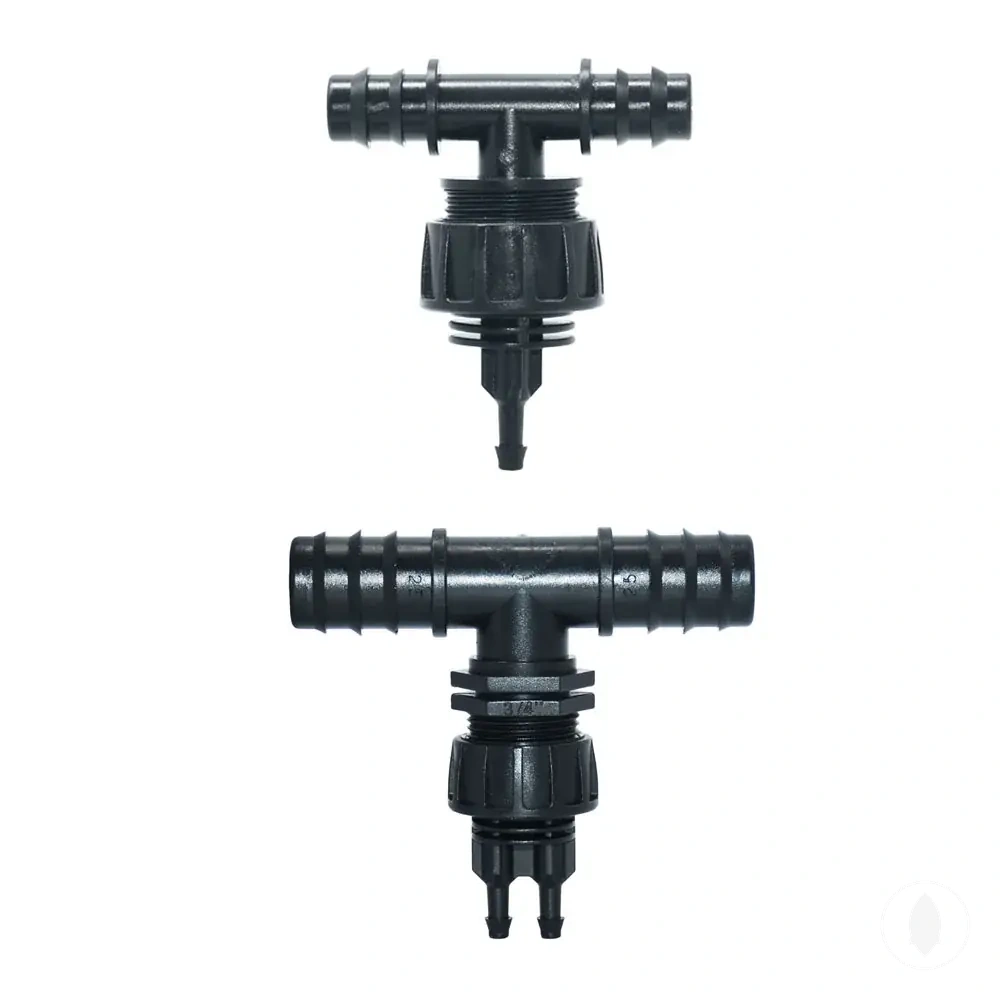

Aqui estão exemplos de produtos que podem facilitar a comparação. Antes de comprar, confira sempre os critérios de compatibilidade, as características essenciais e os detalhes do produto.

Verificações de posicionamento antes de instalar conexões

As verificações de posicionamento confirmam as posições das conexões antes do início da instalação, ajudando a verificar se o traçado está pronto antes que os tubos sejam cortados ou as conexões sejam fixadas. Esta revisão final apoia a prontidão do posicionamento ao identificar ajustes antes que o traçado se torne definitivo.

O teste a seco do traçado ajuda a confirmar as posições das conexões antes de se comprometer com cortes ou pontos de conexão. Revisar a rota dos tubos no local pode mostrar se a disposição planejada segue o caminho pretendido. Uma vez confirmado o traçado, marcar os cortes pode preservar as localizações planejadas das conexões.

A direção das ramificações e o ajuste dos tubos devem ser verificados antes de instalar as conexões para que os pontos de conexão correspondam à rota planejada. Uma posição de conexão pode precisar de ajuste se o caminho da ramificação criar uma rota pouco clara ou se o tubo não se alinhar com as condições de conexão pretendidas. O traçado está pronto para prosseguir quando essas verificações de posicionamento suportam uma disposição prática das conexões.

O acesso para manutenção e a lógica do percurso da água também afetam se uma posição de conexão permanece adequada após o início da instalação. Manter as áreas de conexão acessíveis e revisar a rota pretendida pode identificar situações em que é melhor ajustar o posicionamento antes de se comprometer. Esses sinais de ajuste ajudam a manter um traçado mais claro.

As verificações de posicionamento fornecem a verificação final antes de passar do planejamento do traçado para a próxima etapa de instalação. Quando as posições das conexões, o ajuste dos tubos, a direção das ramificações, o acesso para manutenção e a lógica do percurso da água são adequados, o traçado pode prosseguir com menos incertezas de posicionamento. A próxima etapa é instalar conexões após planejar o traçado.

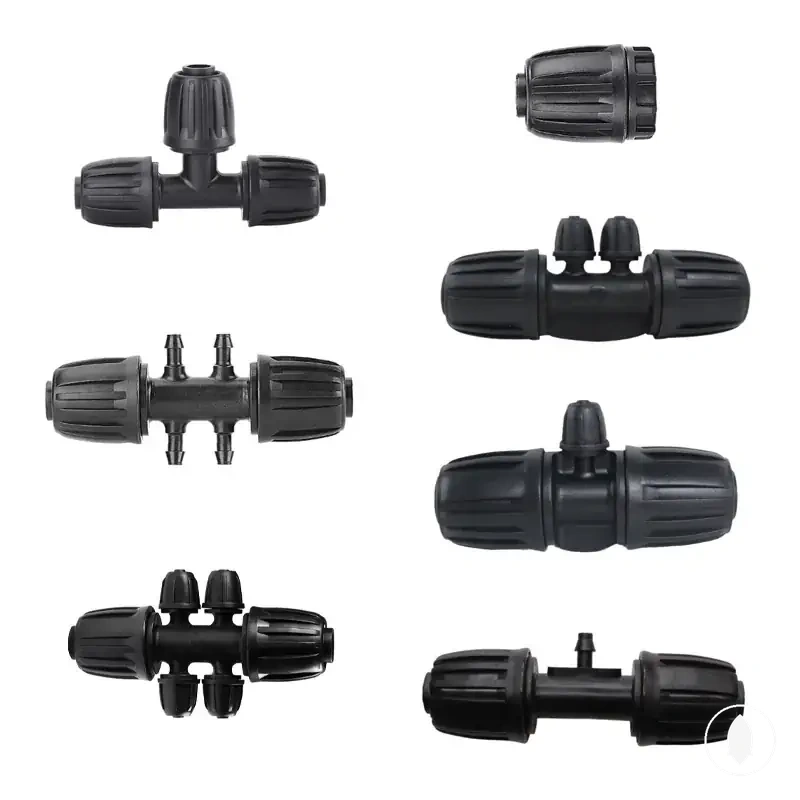

Aqui estão exemplos de produtos que podem facilitar a comparação. Antes de comprar, confira sempre os critérios de compatibilidade, as características essenciais e os detalhes do produto.

1. Teste a seco do traçado: Revisar a rota planejada dos tubos e confirmar as posições das conexões antes de cortar ou fixar conexões.
2. Marcação de cortes: Verificar se as marcas de corte correspondem ao traçado verificado e ajustar locais se o caminho do tubo mudar.
3. Direção das ramificações: Confirmar que as ramificações saem da rota principal na direção pretendida e ajustar o posicionamento se necessário.
4. Ajuste dos tubos: Verificar se os tubos e os pontos de conexão se alinham antes de fixar as conexões no traçado.
5. Acesso para manutenção: Verificar se as áreas importantes de conexão permanecem acessíveis para verificações ou ajustes futuros.
6. Lógica do percurso da água: Revisar a rota geral dos tubos e ajustar o posicionamento se o caminho não seguir o traçado pretendido.

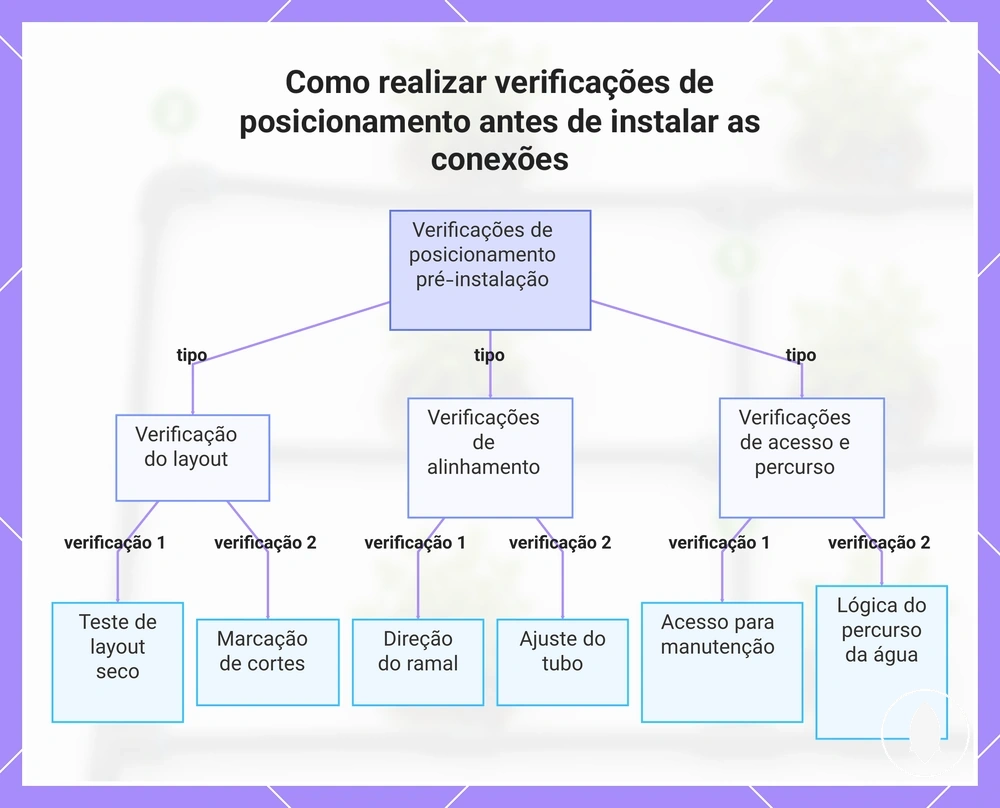

Este gráfico mostra as três categorias de verificações de posicionamento — layout, alinhamento e acesso — que confirmam as posições das conexões antes de cortar ou fixar as ligações.

Erros comuns de posicionamento de conexões em traçados de irrigação por gotejamento

Erros de posicionamento de conexões geralmente acontecem antes da instalação das conexões, quando os pontos de conexão são escolhidos cedo demais ou sem revisar o traçado final. Identificar esses erros de traçado cria um caminho de correção que ajuda a manter os traçados de irrigação por gotejamento mais claros e fáceis de gerenciar.

Cortar cedo demais e criar ramificações em excesso pode tornar um traçado mais difícil de seguir. Tês mal posicionados podem dividir a rota dos tubos em locais inadequados, enquanto ramificações excessivas podem adicionar complexidade desnecessária. Simplificar o plano de conexões pode restaurar uma disposição mais limpa das conexões.

Extremidades ocultas, pontos de conector incompatíveis e tensão no tubo podem criar problemas de posicionamento que afetam o acesso para limpeza e a clareza do traçado. Tampas de extremidade inacessíveis podem reduzir o acesso para manutenção, enquanto pontos de conector que não correspondem às condições pretendidas podem exigir reposicionamento. Esses efeitos podem variar dependendo do traçado e das condições de conexão.

Corrigir erros de posicionamento de conexões geralmente envolve mover, remover ou simplificar pontos de conexão antes de finalizar o traçado. Revisar erros de traçado a evitar pode ajudar a separar decisões de posicionamento de outras considerações sobre conexões.

Erro	Por que acontece	Efeito no traçado	Correção
Tês mal posicionados	Pontos de ramificação são adicionados antes de revisar totalmente a rota dos tubos	Pode criar caminhos de ramificação pouco claros e um traçado desordenado	Mover o te para uma posição que corresponda melhor à rota pretendida
Cotovelos desnecessários	Mudanças de direção são adicionadas sem revisar o caminho de tubo disponível	Pode introduzir curvas evitáveis e tensão no tubo	Revisar se uma rota mais simples ou curva suave é adequada ao traçado
Tampas de extremidade inacessíveis	Localizações de extremidades são ocultadas ou difíceis de alcançar	Pode reduzir o acesso para limpeza e a visibilidade das extremidades	Posicionar pontos de fechamento onde o acesso permanece prático
Pontos de conector incompatíveis	Locais de conexão são escolhidos sem confirmar as condições de ajuste	Pode criar incerteza em torno das conexões dos tubos	Ajustar o ponto de posicionamento para melhor corresponder às condições do tubo
Ramificações excessivas	Múltiplos pontos de ramificação são adicionados sem considerar a clareza do traçado	Pode tornar a rota dos tubos mais complexa	Simplificar locais de ramificação e manter apenas os pontos de conexão necessários
Tensão no tubo	Locais de conexão forçam os tubos a caminhos inadequados	Pode dificultar a organização da rota	Ajustar o local da conexão para criar um caminho de tubo mais limpo
Acesso para limpeza pouco claro	Pontos de manutenção não são considerados durante o posicionamento	Pode dificultar verificações futuras	Manter pontos de limpeza visíveis e alcançáveis dentro do traçado
