Colocación de accesorios de riego por goteo para distribuciones limpias

La colocación de accesorios de riego por goteo define dónde se conectan los accesorios dentro de una distribución de tubería para que el sistema pueda seguir las rutas planificadas a través de ramificaciones, giros y extremos de línea. La colocación afecta la dirección de la tubería, los puntos de conexión, el acceso y lo limpia que se mantiene la distribución general. Las principales consideraciones de colocación incluyen los tramos de tubería, las líneas de ramificación, las esquinas y las ubicaciones de los puntos finales.

Antes de cortar la tubería en un lecho, hilera o área plantada, la colocación de accesorios ayuda a determinar dónde deben situarse los puntos de conexión dentro de la distribución. Una distribución de tubería limpia sigue la forma del área mientras mantiene tes, codos, tapones finales y conectores de tubería posicionados donde apoyan la ruta prevista. La colocación adecuada puede variar según la forma del lecho, el espaciado de las plantas, el tamaño de la tubería y el ajuste del conector.

Una mala colocación de accesorios puede provocar rutas de tubería desordenadas, extremos de línea ocultos o curvaturas forzadas que dificultan la gestión de la distribución. Planificar los puntos de conexión antes de la instalación ayuda a crear una disposición más clara mientras se mantienen visibles las consideraciones de compatibilidad. Esta sección se centra en la lógica de colocación, no en la selección de accesorios ni en un proceso de instalación completo.

La colocación limpia de accesorios se puede evaluar comprobando si los puntos de conexión se mantienen organizados y son adecuados para la distribución de tubería. La lista de verificación a continuación verifica los principales factores de colocación sin convertir el proceso en una secuencia de instalación.

• Puntos de ramificación: Verifique que las tes o conexiones divididas estén posicionadas donde las líneas de ramificación deben salir de la ruta principal de tubería.
• Giros: Revise las esquinas y los cambios de dirección considerando codos, radio de curvatura y tensión de la tubería.
• Extremos de línea: Coloque tapones finales o puntos de cierre donde permanezcan visibles y accesibles dentro de la distribución.
• Puntos de acceso: Mantenga las áreas de conexión importantes accesibles para futuras revisiones o ajustes.
• Compatibilidad: Confirme que los conectores de tubería coincidan con el tamaño de tubería y las condiciones de conexión requeridas por la distribución.
• Distribución de plantas: Considere el espaciado de plantas y la forma del lecho para que la ruta de tubería permita un suministro práctico de agua en toda el área.

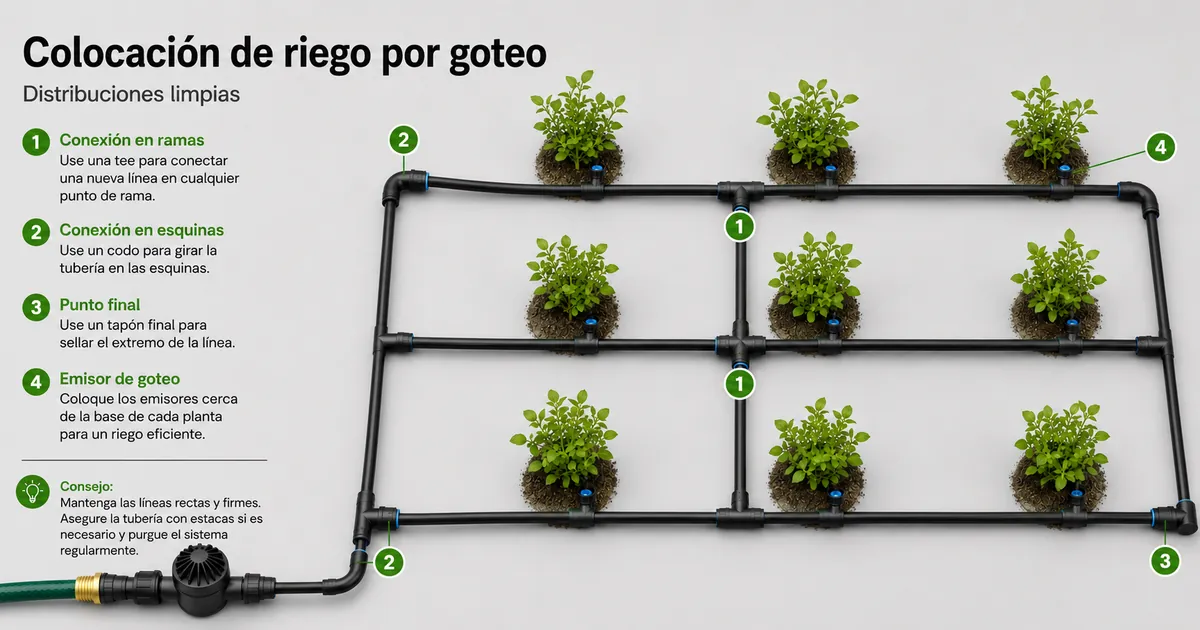

Cómo la colocación de accesorios controla la dirección de la tubería y el suministro de agua

La colocación de accesorios controla dónde la tubería de goteo gira, se ramifica y termina, dando forma a la dirección de la tubería y la ruta de suministro de agua a través de una distribución. Los puntos de conexión influyen en cómo las líneas de ramificación salen de la ruta principal, cómo se gestionan las esquinas y dónde los extremos de línea permanecen accesibles. Estas decisiones de colocación ayudan a organizar la distribución de tubería antes de abordar los detalles de instalación.

La colocación de accesorios define la relación entre la ruta de tubería y los puntos de suministro al determinar dónde las conexiones redirigen o extienden la tubería de goteo. La creación de ramificaciones, las esquinas y las ubicaciones de los puntos finales pueden influir en cómo el agua llega a diferentes áreas, mientras que el alcance del emisor puede depender de factores como el tamaño de la tubería, la longitud del tramo, la pendiente y el diseño general del sistema. La planificación de la colocación se centra en organizar los puntos de conexión en lugar de elegir tipos de accesorios individuales.

Una mala colocación puede crear rutas de tubería desordenadas, puntos de limpieza de difícil acceso o distribuciones de conexión que son más difíciles de mantener. Revisar las líneas de ramificación, las esquinas y los extremos de línea antes de la instalación ayuda a mejorar la preparación para la instalación y mantiene la distribución organizada. Para el contexto de categoría más amplio, consulte el drip irrigation fittings hub; esta sección se centra en la lógica de colocación, no en la técnica de instalación completa ni en la selección de accesorios.

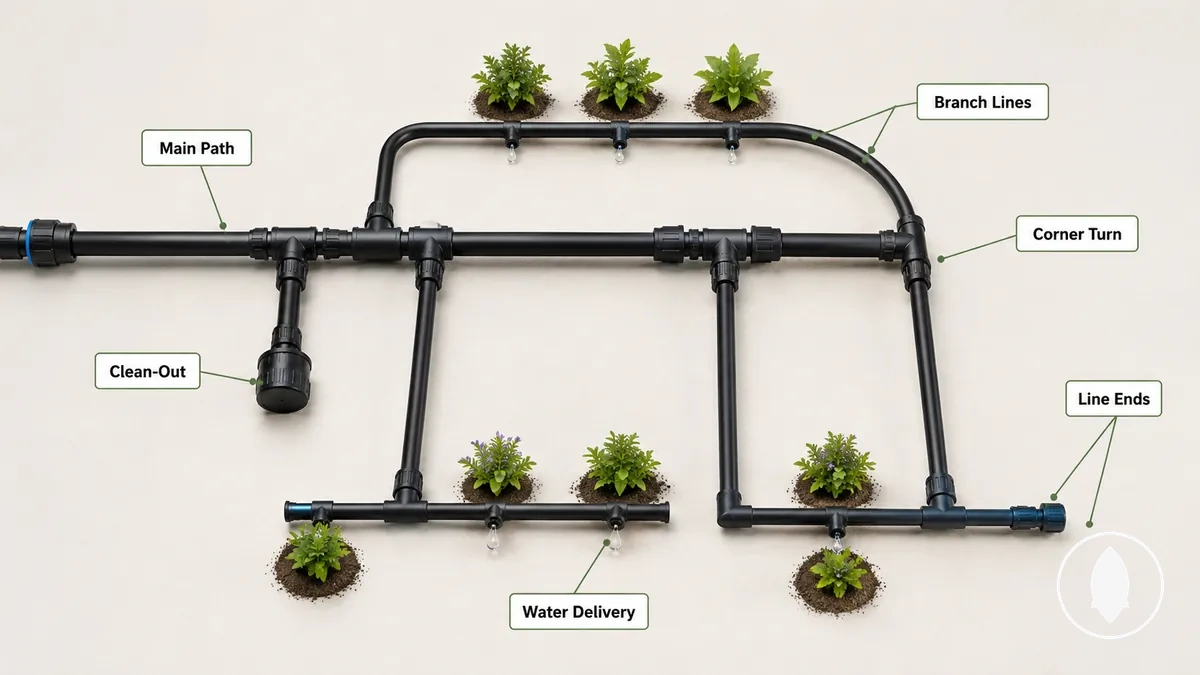

Cómo la colocación de accesorios controla la dirección de la tubería y el suministro de agua se puede mostrar trazando la ruta principal de tubería, los cambios de dirección, los puntos de ramificación y los puntos finales. El diagrama a continuación ilustra cómo las ubicaciones de conexión organizan los puntos de suministro y las áreas de acceso dentro de una distribución de riego por goteo.

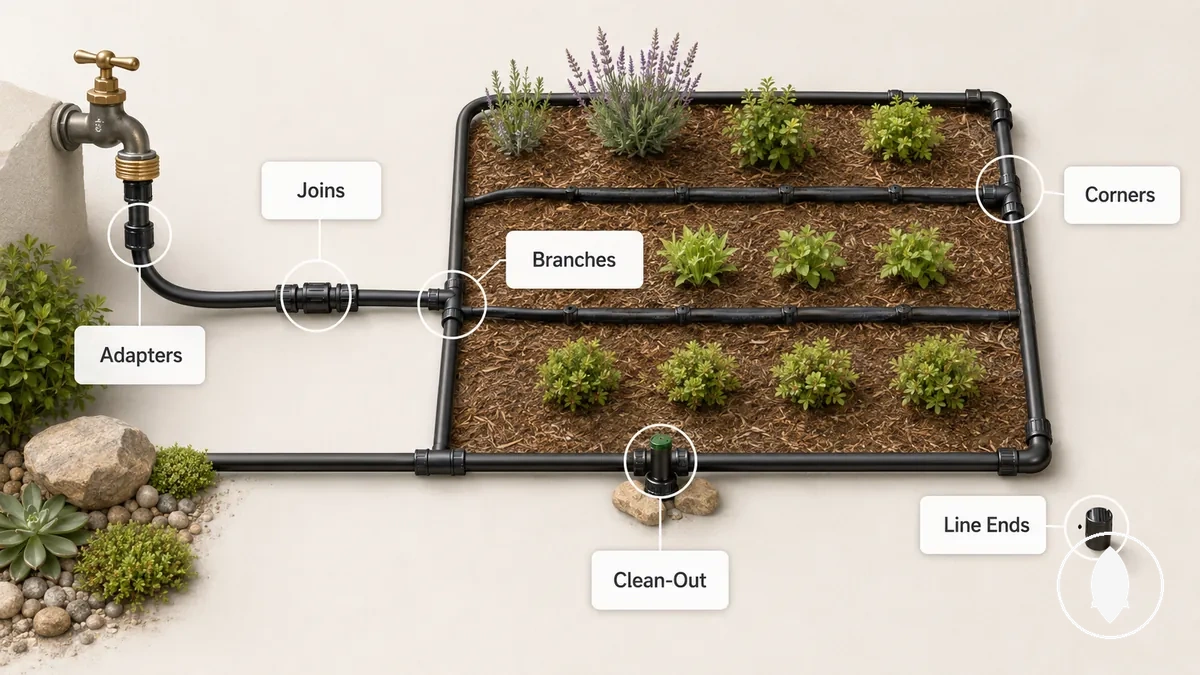

Puntos de distribución que suelen necesitar accesorios de riego por goteo

Los accesorios de riego por goteo suelen colocarse donde la tubería se une, extiende, ramifica, gira, adapta o termina dentro de una distribución. Estos puntos de distribución definen la función de conexión de cada ubicación de accesorio y ayudan a organizar la dirección de la tubería a través del sistema. Trazar cada punto por función muestra cómo los accesorios apoyan diferentes partes del recorrido de la tubería.

En hileras, lechos o recorridos irregulares, los puntos de distribución aparecen donde la tubería necesita un cambio de conexión, una ramificación separada, un cambio de dirección o un punto final accesible. Estas ubicaciones pueden variar según la ruta de tubería, la forma de la distribución, el tamaño de tubería y los requisitos de conexión. Comprender connection roles for layout points ayuda a separar dónde se necesita un accesorio del estilo de accesorio específico utilizado.

Los puntos de distribución que suelen necesitar accesorios de riego por goteo se pueden organizar por función de conexión y dirección de tubería. La tabla a continuación asigna cada punto por función del accesorio, condición de colocación y efecto en la distribución.

Punto de distribución	Función del accesorio	Condición de colocación	Efecto en la distribución
Uniones y extensiones	Conectar secciones de tubería	Se usa donde la continuidad de la tubería necesita continuar o extenderse	Mantiene un recorrido de tubería conectado
Puntos de ramificación	Crear rutas de tubería separadas	Se coloca donde las líneas de ramificación salen del recorrido principal	Dirige la tubería hacia áreas separadas
Esquinas	Apoyar cambios de dirección	Se usa donde el recorrido de la tubería cambia de dirección	Ayuda a organizar giros dentro de la distribución
Adaptadores	Apoyar diferentes necesidades de conexión	Depende del tamaño de tubería y los requisitos de distribución	Permite gestionar las condiciones de conexión
Extremos de línea	Cerrar recorridos de tubería	Se coloca al final de una ruta de tubería	Define el punto final de la distribución
Puntos de limpieza	Proporcionar acceso en ubicaciones seleccionadas	Depende del diseño de distribución y las necesidades de acceso para mantenimiento	Facilita la inspección de áreas de conexión

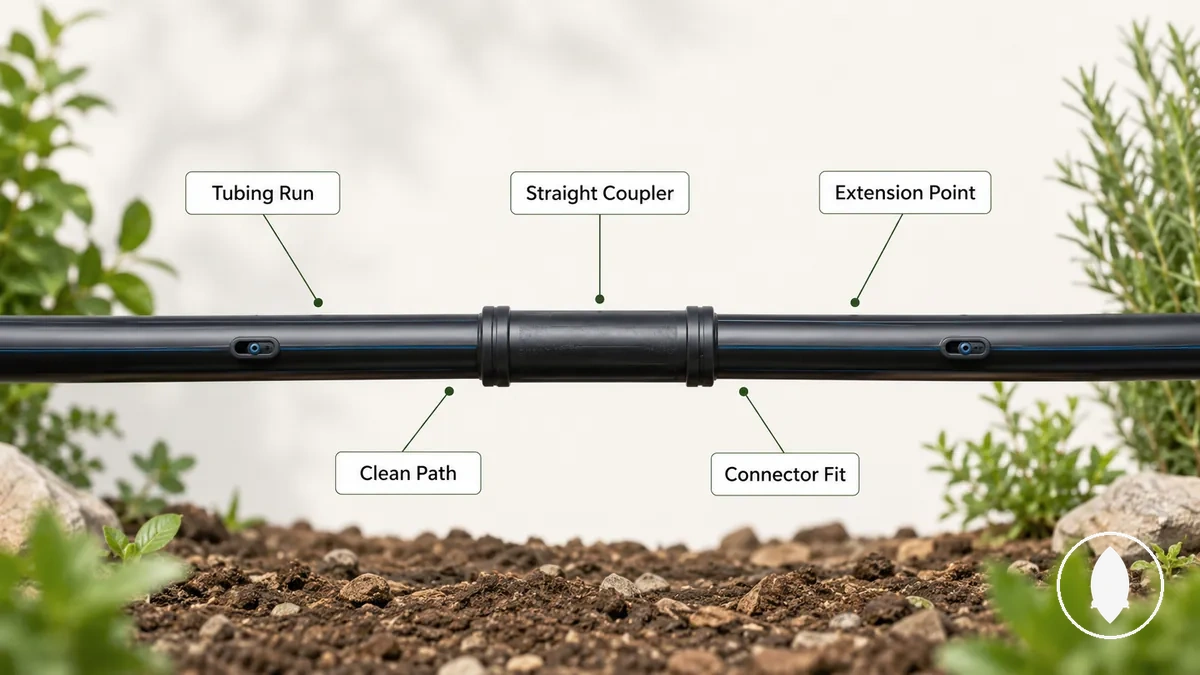

Uniones de línea principal y extensiones de tubería

Las uniones de línea principal extienden o reconectan un recorrido recto de tubería cuando una distribución necesita continuidad a través de un tramo de tubería más largo. Los acopladores rectos actúan como puntos de conexión que ayudan a mantener un recorrido de continuación limpio entre secciones de tubería.

Un punto de extensión puede ser útil cuando un tramo de tubería necesita continuar a través de un área planificada, como una hilera más larga o una sección conectada. Las uniones de línea principal apoyan la continuidad de la distribución al mantener conectado el recorrido de tubería, mientras que el ajuste del conector depende del tamaño de tubería, el estilo del conector y la condición del punto de conexión.

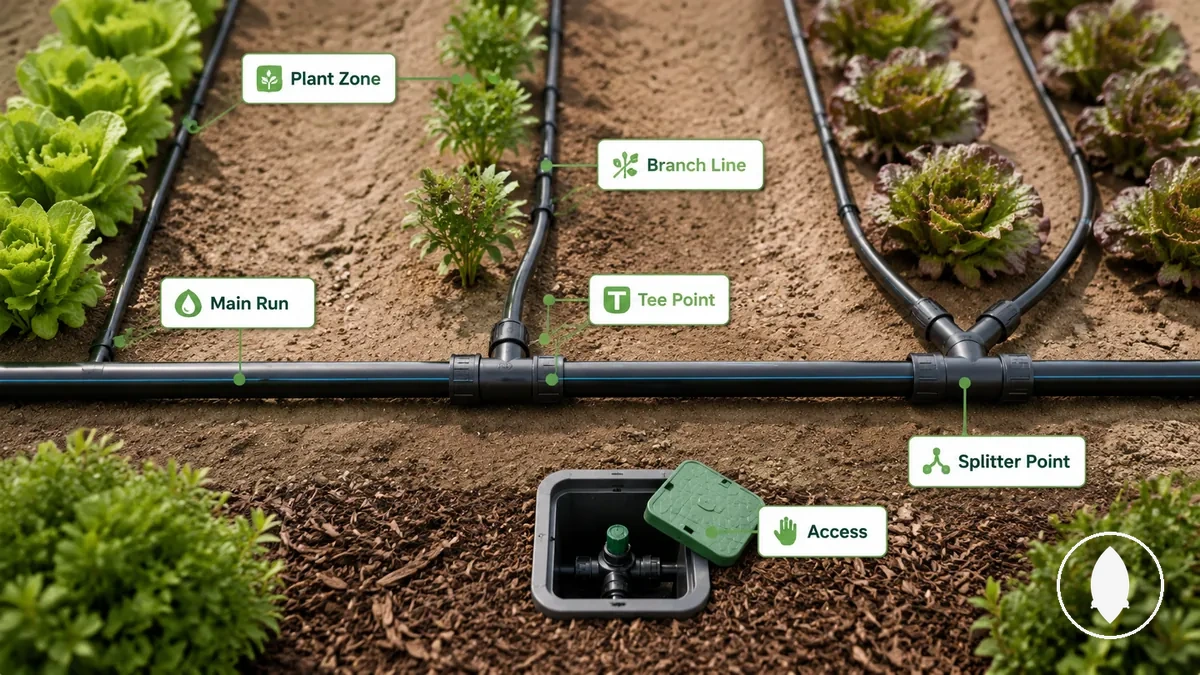

Líneas de ramificación y puntos de te o divisor

Los accesorios de ramificación se colocan donde una hilera, lecho o zona de plantación separada sale del recorrido principal. Los puntos de te y los puntos divisor crean líneas de ramificación que dirigen la tubería hacia otra área, manteniendo clara la finalidad de la ramificación.

Un punto de ramificación en una distribución de hileras o lechos elevados puede ayudar a separar el recorrido principal de un recorrido lateral que sigue la disposición de plantación. La colocación de las líneas de ramificación depende del espaciado de las plantas, la dirección de la tubería y las necesidades de acceso. Elegir un estilo de accesorio adecuado es una decisión separada que se cubre en choose fittings by layout.

• Puntos de te: Se usan donde una línea de ramificación sale del recorrido principal, ayudando a crear un punto de conexión para una hilera o zona de plantación separada.
• Puntos divisor: Se usan donde una distribución necesita múltiples direcciones de ramificación, con una colocación que depende del recorrido de tubería y los requisitos de acceso.
• Ángulo de ramificación: Se considera donde el recorrido lateral sale de la ruta principal de tubería, ayudando a mantener la distribución organizada y más fácil de seguir.
• Espaciado de plantas: Influye en dónde pueden colocarse los puntos de ramificación para que la tubería pueda seguir la disposición de plantación prevista.
• Puntos de acceso: Se mantienen visibles cuando es posible para poder revisarlos y ajustarlos.

Esquinas y cambios de dirección

Las esquinas son puntos de cambio de dirección donde la tubería de goteo puede necesitar seguir una ruta diferente a través de una distribución. Los codos o una curva suave pueden ayudar a gestionar estos giros, dependiendo del radio de curvatura, la flexibilidad de la tubería y la tensión en la tubería en el punto de giro.

No toda esquina necesita un codo, porque algunas distribuciones pueden permitir una curva suave en su lugar. La colocación del codo depende del ángulo de la esquina, el borde del lecho, las necesidades de acceso y la forma en que el recorrido de tubería pueda mantenerse organizado. La principal indicación de colocación es si el giro puede seguir la ruta prevista sin crear una curvatura forzada.

Una esquina se puede evaluar comparando una curva natural de la tubería con una colocación de codo según las condiciones de la distribución.

• Ángulo de la esquina: Verifique cómo cambia la dirección de la tubería y si la ruta se mantiene clara a lo largo del recorrido previsto.
• Radio de curvatura: Considere el espacio de curva disponible y si la tubería puede seguir el giro sin doblarse excesivamente.
• Tensión de la tubería: Revise el punto de giro para reducir la posibilidad de crear un recorrido de tubería forzado o tensionado.
• Acceso y borde del lecho: Mantenga las áreas de esquina suficientemente visibles para futuras revisiones y ajustes de distribución.

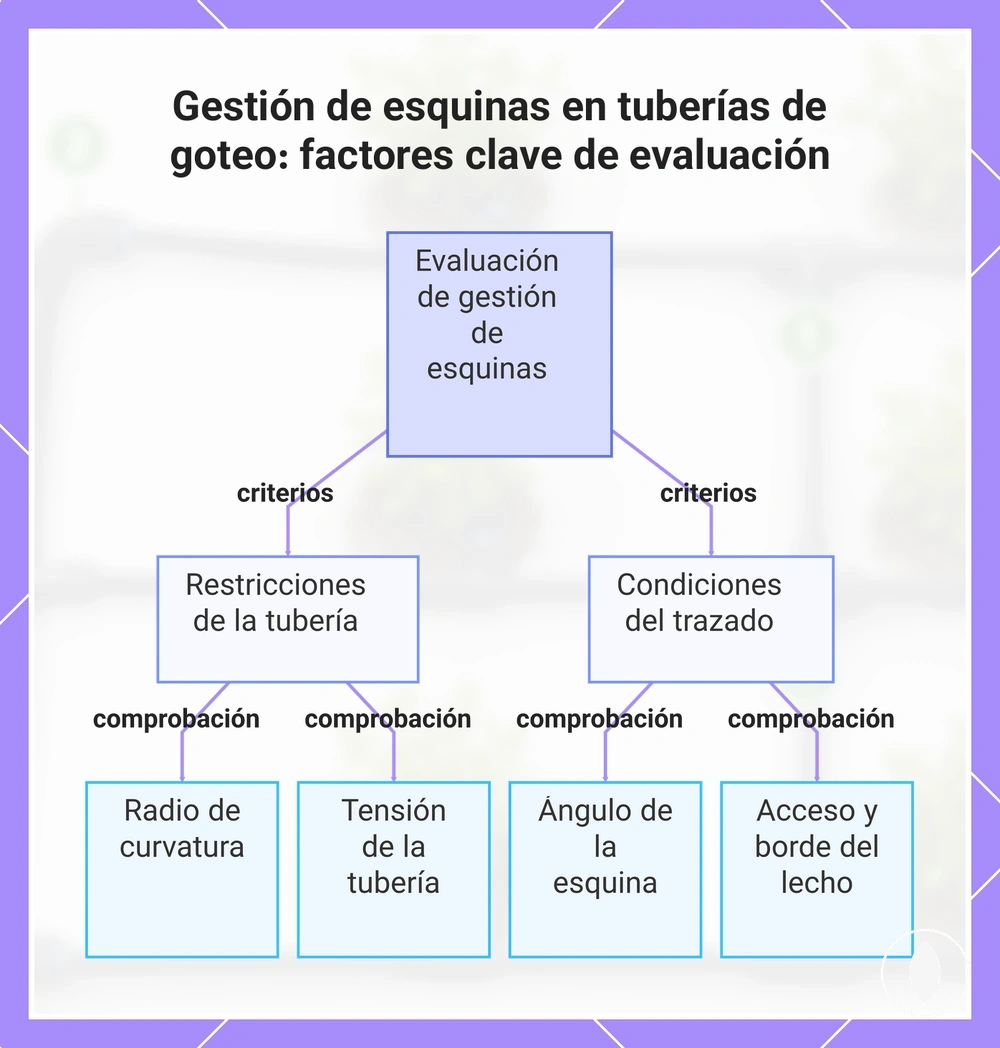

Este gráfico muestra los principales criterios a evaluar al decidir si usar un codo o una curva suave en las esquinas de las tuberías de goteo.

Extremos de línea y puntos de limpieza

Los extremos de línea cierran los recorridos de tubería y también pueden servir como puntos de limpieza cuando se necesita acceso al punto final. Los tapones finales y los tapones de cierre actúan como puntos de cierre, manteniendo el acceso de servicio visible y práctico dentro de la distribución.

Los puntos finales ocultos o de difícil acceso pueden dificultar ajustes futuros porque el punto de cierre es menos accesible. Colocar los extremos de línea cerca de bordes accesibles puede ayudar a que las ubicaciones de los puntos finales sean más fáciles de inspeccionar, mientras que los puntos de limpieza dependen del diseño de distribución y las necesidades de servicio. Esta elección de colocación facilita el acceso sin convertirse en un proceso de mantenimiento o reemplazo.

La colocación de los extremos de línea se puede verificar considerando el cierre, la visibilidad y el acceso dentro de la distribución de tubería.

• Puntos de cierre: Los tapones finales o tapones de cierre definen dónde terminan los recorridos de tubería y crean un punto final claro.
• Extremos lavables: Los puntos de limpieza pueden colocarse donde el acceso para lavado sea adecuado según las condiciones de distribución.
• Bordes accesibles: Las ubicaciones de los puntos finales pueden ser más fáciles de ver y alcanzar cuando se considera la visibilidad.
• Colocación en punta ciega: Los puntos finales ocultos pueden crear dificultades de ajuste cuando el acceso es limitado.

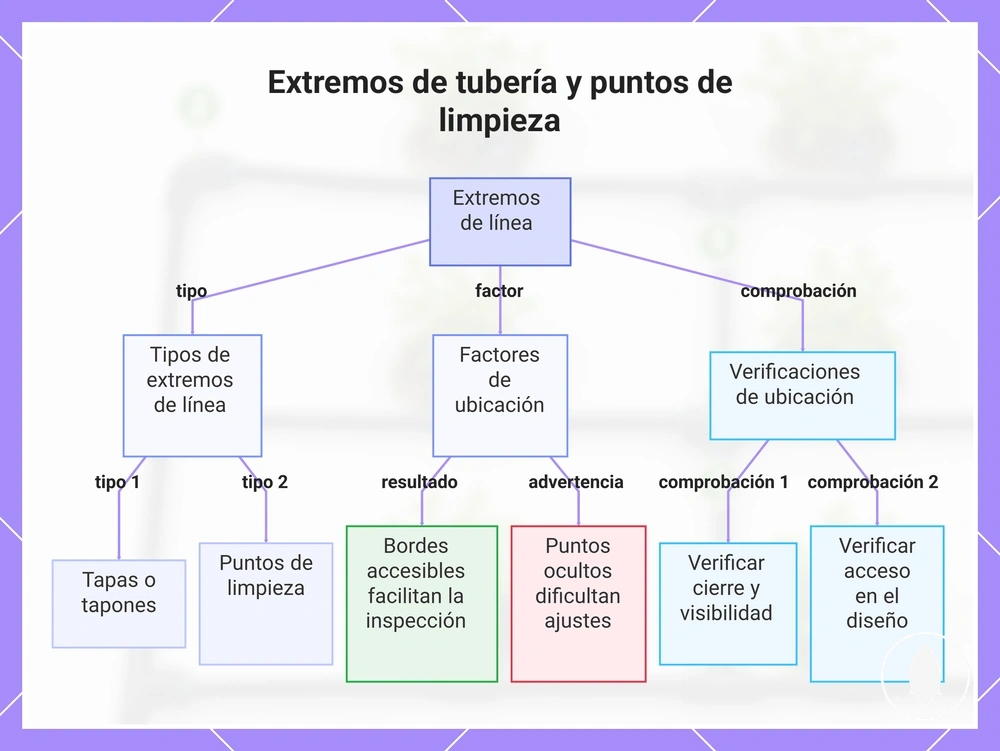

Este gráfico explica qué son los extremos de línea y los puntos de limpieza, sus tipos, consideraciones de ubicación y cómo verificar su colocación.

Criterios de colocación antes de cortar la tubería de goteo

Los criterios de colocación deben verificarse antes de cortar la tubería de goteo para que las ubicaciones de los accesorios sigan siendo ajustables mientras se revisa la distribución. Evaluar los puntos de corte antes de realizar cambios ayuda a preservar la flexibilidad cuando la cobertura de plantas, el recorrido de tubería y el ajuste del conector aún no se han confirmado.

En una hilera de jardín, lecho o área irregular, la cobertura de plantas y la forma del lecho pueden influir en dónde debe ir la tubería y dónde pueden necesitarse puntos de conexión. Un recorrido de tubería claro puede ayudar a identificar ubicaciones de ramificación adecuadas, manteniendo los puntos de conexión opcionales separados de los puntos de conexión necesarios. La revisión de la distribución debe considerar cómo la ruta de tubería sigue el área de riego prevista antes de realizar los cortes.

El ajuste del conector y los límites de caudal también son criterios de colocación importantes, porque el tamaño de tubería, la cantidad de ramificaciones y las condiciones de conexión pueden afectar las decisiones de distribución. Verificar la size compatibility before placement ayuda a calificar las ubicaciones de los accesorios antes de comprometerse con los cortes de tubería y los puntos de conexión.

La siguiente lista de verificación confirma la preparación para el corte, vinculando cada criterio con una decisión de colocación.

• Cobertura de plantas: Verifique el área de cobertura prevista y ajuste los puntos de conexión si el recorrido de tubería no se alinea con la distribución.
• Forma del lecho: Revise la forma del área para determinar si se necesitan ramificaciones, giros o extensiones.
• Tamaño de tubería: Confirme que el tamaño de tubería coincida con los puntos de conexión planificados antes de cortar la tubería de goteo.
• Ajuste del conector: Verifique que los puntos de conexión sean adecuados para las condiciones de tubería y conector requeridas por la distribución.
• Cantidad de ramificaciones: Considere cuántas ramificaciones se necesitan para que la distribución se mantenga organizada y accesible.
• Accesibilidad: Mantenga las ubicaciones de los accesorios accesibles cuando puedan ser necesarias revisiones o ajustes futuros.

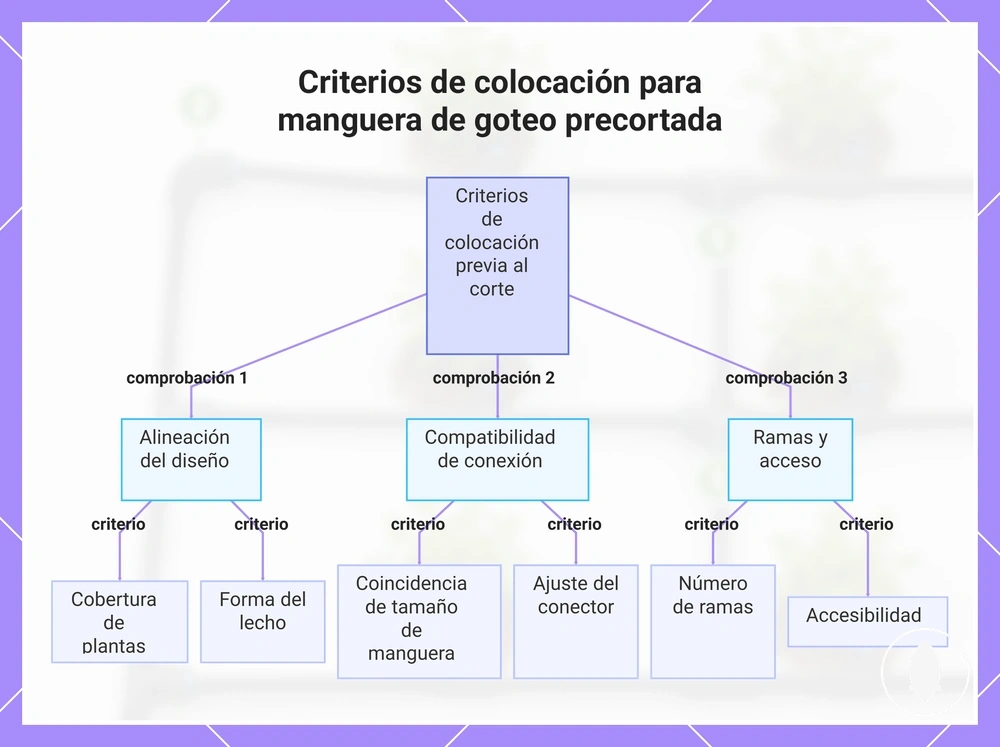

Este gráfico muestra los criterios de colocación que deben verificarse antes de cortar la manguera de goteo, agrupados en comprobaciones de diseño, conexión y acceso.

Espaciado de plantas, forma del lecho y cobertura de la zona radicular

El espaciado de plantas y la forma del lecho influyen en las posiciones de los accesorios al acotar dónde la ruta de tubería y los puntos de conexión pueden seguir la distribución prevista. Una hilera, lecho elevado, contenedor o área irregular puede requerir diferentes decisiones de colocación para apoyar la cobertura de la zona radicular.

La ubicación de las plantas ayuda a determinar dónde debe alinearse la ruta de tubería y dónde puede surgir la necesidad de ramificación dentro de la distribución. La posición del accesorio debe considerar el alcance del emisor, la disposición de las plantas y el acceso a los accesorios para que la distribución final sea práctica.

• Hileras: El espaciado de plantas puede guiar la ruta de tubería y la posición del accesorio cuando la distribución sigue una disposición de plantación lineal.
• Lechos elevados: La forma del lecho puede influir en la necesidad de ramificación y en dónde los puntos de conexión se mantienen accesibles alrededor del área de cultivo.
• Contenedores: El espacio limitado puede acotar las posiciones de los accesorios según la ubicación de las plantas y la ruta de tubería disponible.
• Formas irregulares: La geometría desigual del lecho puede requerir una colocación condicional para que el recorrido de tubería se mantenga organizado y accesible.

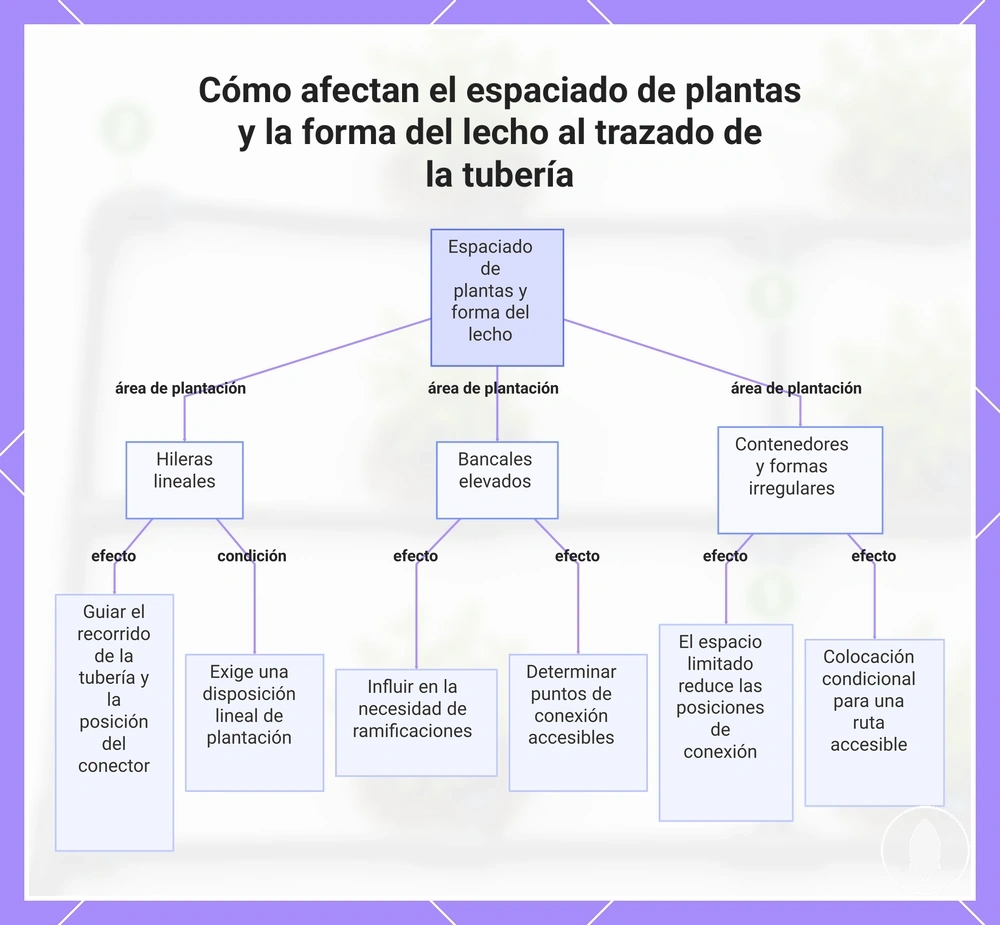

Este gráfico muestra cómo los diferentes tipos de áreas de plantación (hileras, bancales elevados, contenedores, formas irregulares) influyen en la alineación del recorrido de la tubería, las posiciones de los conectores y los puntos de conexión.

Tamaño de tubería, ajuste del conector y límites de caudal

El tamaño de tubería y el ajuste del conector deben coincidir con la decisión de colocación para que las ubicaciones de los accesorios se mantengan seguras dentro de la distribución de tubería. El diámetro de la tubería y el estilo del conector ayudan a determinar si un punto de conexión es adecuado para las condiciones de colocación previstas.

Los límites de caudal pueden influir en las elecciones de colocación cuando la carga de ramificaciones, los tramos largos o los cambios de conexión crean diferentes condiciones de distribución. Revisar el diámetro de tubería y el estilo del conector a través de size compatibility before placement ayuda a calificar las ubicaciones de los accesorios antes de tomar decisiones finales de conexión.

La fiabilidad de la colocación se puede revisar verificando las siguientes condiciones de compatibilidad.

• Tamaño de tubería: Verifique el diámetro de tubería con respecto al punto de conexión planificado para obtener un ajuste de conexión adecuado.
• Ajuste del conector: Verifique que el estilo del conector coincida con las condiciones de tubería requeridas para la colocación.
• Carga de ramificaciones: Considere cómo las ramificaciones conectadas pueden afectar las decisiones de colocación cuando la distribución se expande.
• Tramos largos: Revise los recorridos de tubería más largos porque la longitud del tramo puede influir en cómo se califican las elecciones de colocación.
• Reductores y adaptadores: Confirme que estos cambios de conexión sean adecuados para las condiciones de tubería antes de incluirlos en la distribución.

Funciones de colocación frente a elección del tipo de accesorio

Las funciones de colocación deciden dónde pertenece una conexión en la distribución, mientras que la elección del tipo de accesorio decide cómo se realiza esa conexión. Estas decisiones están relacionadas, pero la planificación de la distribución comienza con la identificación de la función de conexión antes de seleccionar un estilo de accesorio adecuado.

La lógica de función primero separa el propósito de un punto de colocación del componente utilizado en esa ubicación. Comprender connection roles for layout points ayuda a aclarar cómo la planificación de la distribución determina dónde pertenece una conexión antes de que comience la selección del accesorio. El estilo del conector y la compatibilidad de la tubería se consideran entonces como parte de la decisión del tipo.

Un mismo punto de colocación puede aceptar diferentes estilos de accesorio según la ruta de tubería, el estilo del conector y el uso de la distribución. Pasar de una función de colocación a una decisión de selección de accesorio requiere considerar las condiciones de esa ubicación, por lo que conviene choose fittings by layout una vez que la función está clara.

Decisión	Qué responde	Señal de ejemplo	Qué evitar
Función de colocación	Dónde pertenece la conexión en la distribución de tubería	Punto de ramificación, esquina, extensión o requisito de punto final	Seleccionar un accesorio antes de comprender la necesidad de distribución
Elección del tipo de accesorio	Qué estilo de accesorio es adecuado para ese punto de colocación	Estilo del conector y condiciones de compatibilidad de tubería	Suponer que un estilo de accesorio sirve para toda situación de colocación

Patrones de distribución limpia de tubería para lechos, hileras y formas irregulares

Los lechos, las hileras y las formas irregulares crean diferentes contextos de distribución donde los patrones de distribución limpia de tubería pueden apoyar una colocación organizada de accesorios. Las hileras rectas, los lechos elevados y las áreas irregulares requieren cada uno una elección de patrón basada en la forma del lecho, la dirección de la hilera y la función del accesorio, en lugar de un enfoque universal único.

Forma de distribución	Patrón de colocación de accesorios	Por qué se mantiene limpia	Punto de atención
Hileras rectas	Alinear las funciones de los accesorios con la dirección de la hilera, las ramificaciones y los cierres de extremo	Mantiene la ruta de tubería organizada a lo largo de un recorrido claro	Verificar el acceso a los puntos de conexión en los extremos de la hilera
Lechos elevados	Colocar accesorios alrededor de los bordes del lecho y las áreas de ramificación planificadas	Facilita una distribución ordenada con funciones de conexión visibles	Considerar esquinas y acceso alrededor de la forma del lecho
Lechos rectangulares	Usar el contorno del lecho para guiar la dirección de la tubería y los puntos de giro	Ayuda a mantener un patrón de distribución predecible	Revisar la colocación de esquinas y los cierres de extremo
Áreas curvas	Adaptar la ruta de tubería alrededor de la forma con colocación condicional de accesorios	Permite que la distribución siga límites irregulares	Verificar la claridad de la ruta y el acceso para servicio
Formas irregulares	Ajustar las funciones de los accesorios según la ruta de tubería disponible	Mantiene organizadas las áreas complejas sin imponer un solo patrón	Evaluar ramificaciones, esquinas y condiciones de acceso

Estos ejemplos muestran cómo los criterios de patrón de distribución pueden guiar posiciones prácticas de accesorios en diferentes formas. El acceso para inspección y las funciones de los accesorios siguen siendo importantes al adaptar la ruta de tubería al espacio disponible.

Las decisiones prácticas de patrón surgen de hacer coincidir la forma de distribución con los puntos de conexión requeridos y revisar la ruta final antes de su uso. El enfoque adecuado depende de la forma del lecho, la dirección de la hilera y la función del accesorio dentro de la distribución.

Estos son ejemplos de productos que pueden facilitar la comparación. Antes de comprar, revisa siempre los criterios de compatibilidad, las características esenciales y los detalles del producto.

Verificaciones de colocación antes de instalar accesorios

Las verificaciones de colocación confirman las posiciones de los accesorios antes de iniciar las acciones de instalación, ayudando a comprobar que la distribución está lista antes de cortar la tubería o fijar los accesorios en su lugar. Esta revisión final apoya la preparación de la colocación al identificar ajustes antes de que la distribución quede fijada.

La prueba en seco de la distribución ayuda a confirmar las posiciones de los accesorios antes de comprometerse con cortes o puntos de conexión. Revisar la ruta de tubería en su lugar puede mostrar si la disposición planificada sigue el recorrido previsto. Una vez confirmada la distribución, marcar los cortes puede preservar las ubicaciones planificadas de los accesorios.

La dirección de ramificación y el ajuste de la tubería deben verificarse antes de instalar los accesorios para que los puntos de conexión coincidan con la ruta planificada. Puede ser necesario ajustar una posición de accesorio si el recorrido de ramificación crea una ruta poco clara o la tubería no se alinea con las condiciones de conexión previstas. La distribución está lista para continuar cuando estas verificaciones de colocación apoyan una disposición de conexión práctica.

El acceso para servicio y la lógica del recorrido del agua también afectan si una posición de accesorio sigue siendo adecuada después de comenzar la instalación. Mantener las áreas de conexión accesibles y revisar la ruta prevista puede identificar situaciones donde es mejor ajustar la colocación antes de comprometerse. Estas señales de ajuste ayudan a mantener una distribución más clara.

Estos son ejemplos de productos que pueden facilitar la comparación. Antes de comprar, revisa siempre los criterios de compatibilidad, las características esenciales y los detalles del producto.

Las verificaciones de colocación proporcionan la confirmación final antes de pasar de la planificación de distribución a la siguiente etapa de instalación. Cuando las posiciones de los accesorios, el ajuste de la tubería, la dirección de ramificación, el acceso para servicio y la lógica del recorrido del agua son adecuados, la distribución puede avanzar con menos incertidumbres de colocación. La siguiente etapa es instalar accesorios tras planificar la distribución.

1. Prueba en seco de la distribución: Revise la ruta de tubería planificada y confirme las posiciones de los accesorios antes de cortar o fijar conexiones.
2. Marcado de cortes: Verifique que las marcas de corte coincidan con la distribución verificada y ajuste las ubicaciones si la ruta de tubería cambia.
3. Dirección de ramificación: Confirme que las ramificaciones salgan de la ruta principal en la dirección prevista y ajuste la colocación si es necesario.
4. Ajuste de tubería: Verifique que la tubería y los puntos de conexión se alineen antes de fijar los accesorios en la distribución.
5. Acceso para servicio: Verifique que las áreas de conexión importantes sigan siendo accesibles para futuras revisiones o ajustes.
6. Lógica del recorrido del agua: Revise la ruta general de tubería y ajuste la colocación si el recorrido no sigue la distribución prevista.

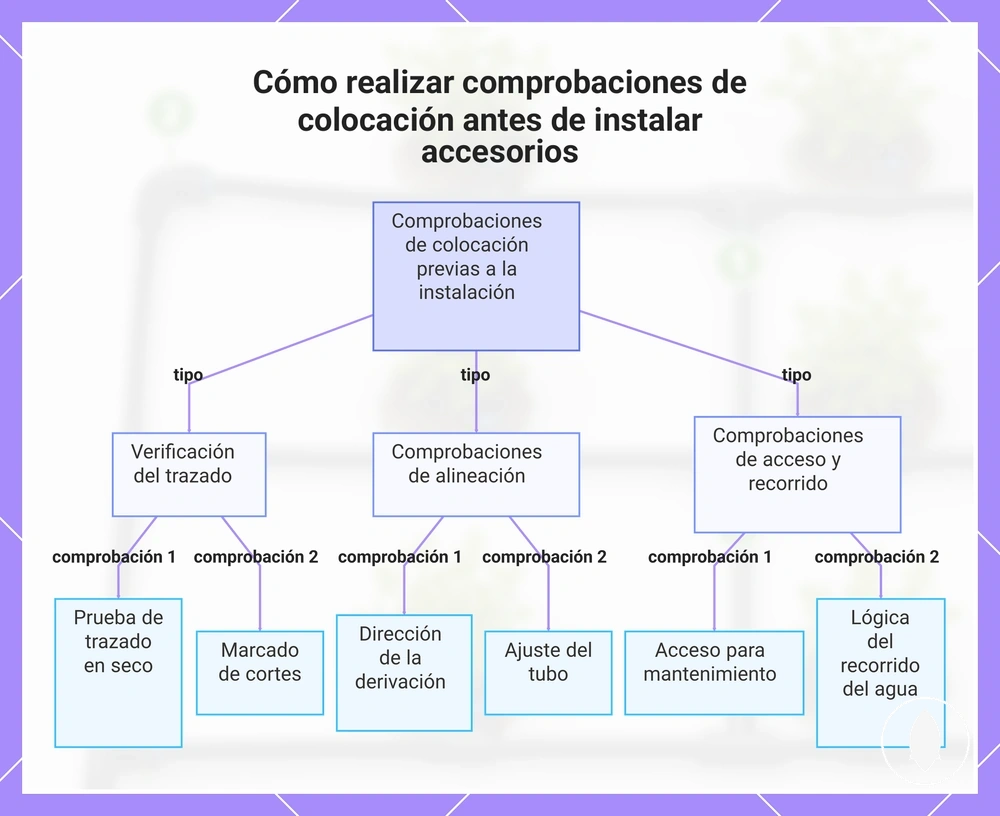

Este gráfico muestra las tres categorías de comprobaciones de colocación (diseño, alineación y acceso) que confirman las posiciones de los accesorios antes de cortar o fijar las conexiones.

Errores comunes de colocación de accesorios en distribuciones de riego por goteo

Los errores de colocación de accesorios suelen ocurrir antes de que los accesorios se instalen, cuando los puntos de conexión se eligen demasiado pronto o sin revisar la distribución final. Identificar estos errores de distribución crea una vía de corrección que ayuda a mantener las distribuciones de riego por goteo más claras y fáciles de gestionar.

Cortar demasiado pronto y crear demasiadas ramificaciones puede hacer que una distribución sea más difícil de seguir. Las tes mal colocadas pueden dividir la ruta de tubería en ubicaciones inadecuadas, mientras que las ramificaciones excesivas pueden añadir complejidad innecesaria. Simplificar el plan de conexión puede restablecer una disposición de accesorios más limpia.

Los extremos ocultos, los puntos de conector no coincidentes y la tensión de la tubería pueden crear problemas de colocación que afectan el acceso de limpieza y la claridad de la distribución. Los tapones finales inaccesibles pueden reducir el acceso de servicio, mientras que los puntos de conector que no coinciden con las condiciones previstas pueden requerir reubicación. Estos efectos pueden variar según la distribución y las condiciones de conexión.

Corregir errores de colocación de accesorios generalmente implica mover, eliminar o simplificar puntos de conexión antes de que la distribución se finalice. Revisar errores de distribución que conviene evitar puede ayudar a separar las decisiones de colocación de otras consideraciones sobre accesorios.

Error	Por qué ocurre	Efecto en la distribución	Corrección
Tes mal colocadas	Los puntos de ramificación se añaden antes de revisar completamente la ruta de tubería	Puede crear rutas de ramificación poco claras y una distribución desordenada	Mover la te a una posición que se ajuste mejor a la ruta prevista
Codos innecesarios	Los cambios de dirección se añaden sin revisar la ruta de tubería disponible	Puede introducir giros evitables y tensión en la tubería	Revisar si una ruta más simple o una curva suave es adecuada para la distribución
Tapones finales inaccesibles	Las ubicaciones de los puntos finales están ocultas o son de difícil acceso	Puede reducir el acceso de limpieza y la visibilidad de los puntos finales	Posicionar los puntos de cierre donde el acceso siga siendo práctico
Puntos de conector no coincidentes	Las ubicaciones de conexión se eligen sin confirmar las condiciones de ajuste	Puede crear incertidumbre sobre las conexiones de tubería	Ajustar el punto de colocación para que se ajuste mejor a las condiciones de tubería
Ramificaciones excesivas	Se añaden múltiples puntos de ramificación sin considerar la claridad de la distribución	Puede hacer que la ruta de tubería sea más compleja	Simplificar las ubicaciones de ramificación y mantener solo los puntos de conexión necesarios
Tensión de la tubería	Las ubicaciones de los accesorios fuerzan la tubería a recorridos inadecuados	Puede hacer que la ruta sea más difícil de organizar	Ajustar la ubicación del accesorio para crear una ruta de tubería más limpia
Acceso de limpieza poco claro	Los puntos de servicio no se consideran durante la colocación	Puede dificultar futuras revisiones	Mantener los puntos de limpieza visibles y accesibles dentro de la distribución
