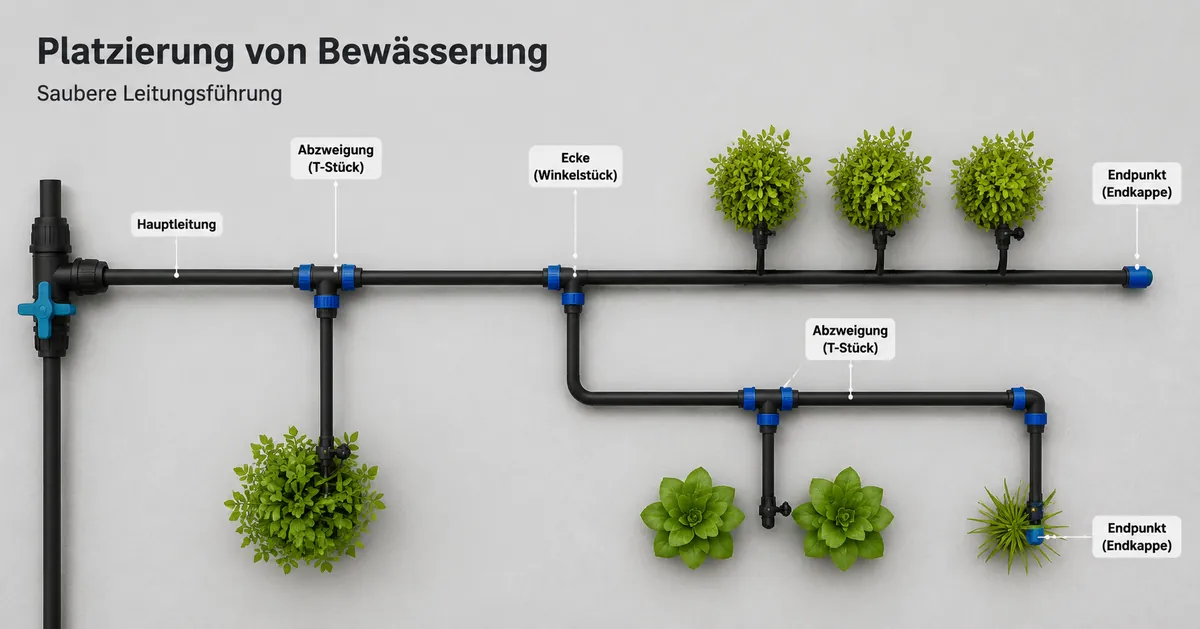

Platzierung von Tropfbewässerungs-Verbindern für saubere Leitungsführung

Die Platzierung von Tropfbewässerungs-Verbindern legt fest, wo Verbinder innerhalb einer Schlauchanordnung verbunden werden, damit das System den geplanten Verläufen durch Abzweigungen, Kurven und Leitungsenden folgen kann. Die Platzierung beeinflusst die Schlauchrichtung, Verbindungspunkte, Zugänglichkeit und die Sauberkeit der gesamten Anordnung. Die wichtigsten Überlegungen zur Platzierung umfassen Schlauchführungen, Abzweigleitungen, Ecken und Positionen der Leitungsenden.

Bevor Schläuche in einem Beet, einer Reihe oder einer Bepflanzung geschnitten werden, hilft die Platzierung der Verbinder zu bestimmen, wo die Verbindungspunkte in der Anordnung sitzen sollten. Eine saubere Schlauchanordnung folgt der Form der Fläche, während T-Stücke, Winkel, Endkappen und Schlauchverbinder so positioniert werden, dass sie den vorgesehenen Verlauf unterstützen. Die geeignete Platzierung kann je nach Beetform, Pflanzenabstand, Schlauchgröße und Verbinderpassform variieren.

Eine schlechte Platzierung der Verbinder kann zu unübersichtlichen Schlauchverläufen, versteckten Leitungsenden oder erzwungenen Biegungen führen, die die Handhabung der Anordnung erschweren. Die Planung der Verbindungspunkte vor der Installation hilft, eine klarere Anordnung zu schaffen, während Kompatibilitätsaspekte sichtbar bleiben. Dieser Abschnitt konzentriert sich auf die Platzierungslogik und nicht auf die Auswahl der Verbinder oder den vollständigen Installationsprozess.

Eine saubere Platzierung der Verbinder lässt sich daran beurteilen, ob die Verbindungspunkte geordnet und für die Schlauchanordnung geeignet bleiben. Die folgende Checkliste überprüft die wichtigsten Platzierungsfaktoren, ohne den Prozess in eine Installationsanleitung zu verwandeln.

• Abzweigpunkte: Prüfen, ob T-Stücke oder Abzweigverbindungen dort positioniert sind, wo Abzweigleitungen vom Hauptschlauchverlauf abgehen müssen.
• Kurven: Ecken und Richtungswechsel unter Berücksichtigung von Winkeln, Biegeradius und Schlauchbelastung prüfen.
• Leitungsenden: Endkappen oder Verschlusspunkte so platzieren, dass sie in der Anordnung sichtbar und zugänglich bleiben.
• Zugangspunkte: Wichtige Verbindungsbereiche für spätere Kontrollen oder Anpassungen erreichbar halten.
• Kompatibilität: Bestätigen, dass die Schlauchverbinder zur Schlauchgröße und den von der Anordnung erforderlichen Anschlussbedingungen passen.
• Pflanzenanordnung: Pflanzenabstand und Beetform berücksichtigen, damit der Schlauchverlauf eine praktische Wasserverteilung über die Fläche unterstützt.

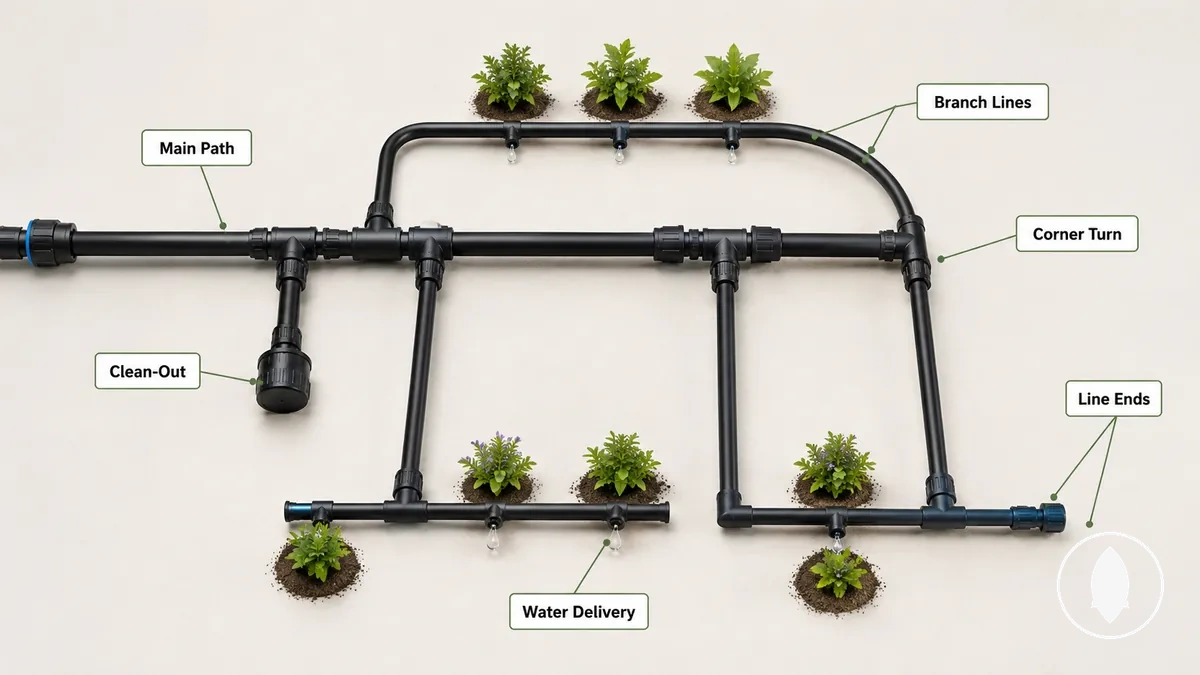

Wie die Platzierung von Verbindern die Schlauchrichtung und Wasserverteilung steuert

Die Platzierung von Verbindern steuert, wo der Tropfschlauch abzweigt, Kurven macht und endet, und formt so die Schlauchrichtung und den Wasserverteilungsweg innerhalb einer Anordnung. Verbindungspunkte beeinflussen, wie Abzweigleitungen die Hauptroute verlassen, wie Ecken gehandhabt werden und wo Leitungsenden zugänglich bleiben. Diese Platzierungsentscheidungen helfen, die Schlauchanordnung zu organisieren, bevor Installationsdetails behandelt werden.

Die Platzierung von Verbindern definiert die Beziehung zwischen dem Schlauchverlauf und den Abgabepunkten, indem sie festlegt, wo Verbindungen den Tropfschlauch umleiten oder verlängern. Die Erstellung von Abzweigungen, Ecken und Positionen von Leitungsenden kann beeinflussen, wie Wasser verschiedene Bereiche erreicht, während die Reichweite der Tropfer von Faktoren wie Schlauchgröße, Leitungslänge, Gefälle und Gesamtsystemdesign abhängen kann. Die Planung der Platzierung konzentriert sich auf die Anordnung der Verbindungspunkte und nicht auf die Auswahl einzelner Verbindertypen.

Schlechte Platzierung kann zu unübersichtlichen Schlauchverläufen, schwer zugänglichen Reinigungspunkten oder Verbindungsanordnungen führen, die schwieriger zu warten sind. Die Überprüfung von Abzweigleitungen, Kurven und Leitungsenden vor der Installation verbessert die Installationsbereitschaft und hält die Anordnung übersichtlich. Für den breiteren Kategorienkontext siehe den Hub für Tropfbewässerungs-Verbinder; dieser Abschnitt konzentriert sich weiterhin auf die Platzierungslogik und nicht auf die vollständige Installationstechnik oder Verbinderauswahl.

Wie die Platzierung von Verbindern die Schlauchrichtung und Wasserverteilung steuert, lässt sich durch die Abbildung des Hauptschlauchverlaufs, der Richtungswechsel, Abzweigpunkte und Endpunkte zeigen. Das folgende Diagramm veranschaulicht, wie Verbindungspositionen Abgabepunkte und Zugangsbereiche innerhalb einer Tropfbewässerungsanordnung organisieren.

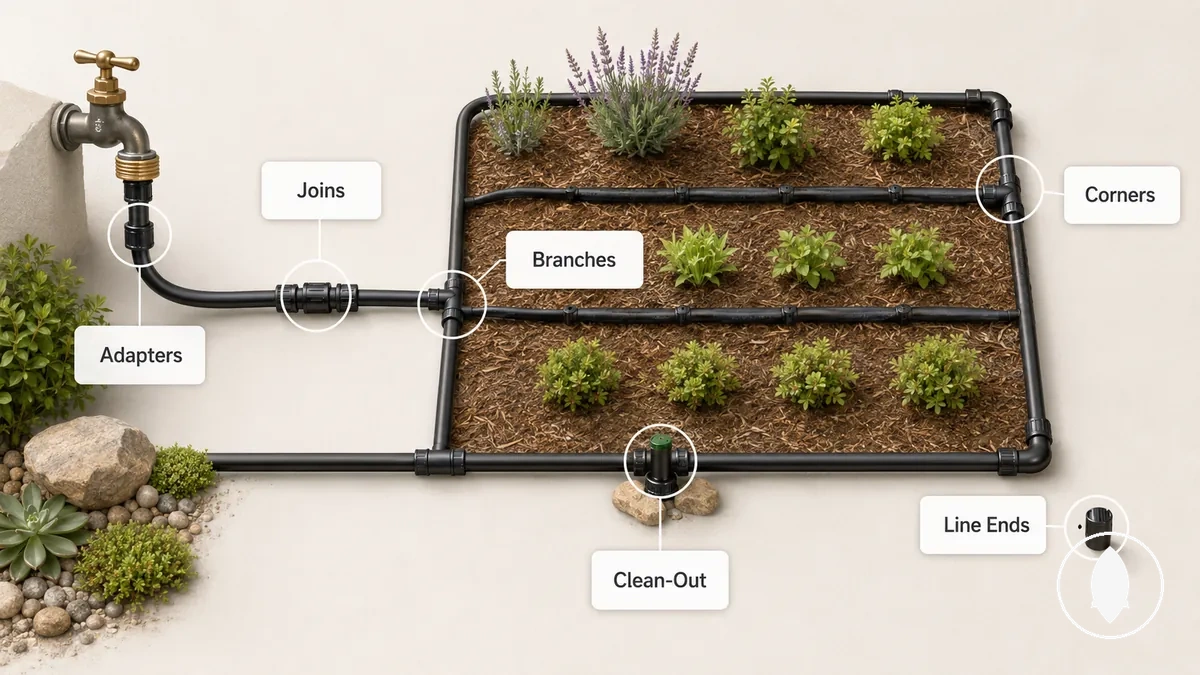

Leitungspunkte, die normalerweise Tropfbewässerungs-Verbinder benötigen

Tropfbewässerungs-Verbinder werden normalerweise dort platziert, wo Schläuche innerhalb einer Anordnung verbunden, verlängert, abgezweigt, gewinkelt, angepasst oder beendet werden. Diese Leitungspunkte definieren die Anschlussfunktion jedes Verbinderstandorts und helfen, die Schlauchrichtung durch das System zu organisieren. Die Zuordnung jedes Punktes nach Funktion zeigt, wie Verbinder verschiedene Teile des Schlauchverlaufs unterstützen.

In Reihen, Beeten oder unregelmäßigen Verläufen treten Leitungspunkte dort auf, wo der Schlauch einen Anschlusswechsel, eine separate Abzweigung, eine Richtungsänderung oder einen zugänglichen Endpunkt benötigt. Diese Positionen können je nach Schlauchverlauf, Anordnungsform, Schlauchgröße und Anschlussanforderungen variieren. Das Verständnis der Anschlussfunktionen an Leitungsstellen hilft zu unterscheiden, wo ein Verbinder benötigt wird, von der spezifischen verwendeten Verbinderbauart.

Leitungspunkte, die normalerweise Tropfbewässerungs-Verbinder benötigen, lassen sich nach Anschlussfunktion und Schlauchrichtung ordnen. Die folgende Tabelle ordnet jeden Punkt nach Verbinderfunktion, Platzierungsbedingung und Anordnungswirkung zu.

Leitungspunkt	Verbinderfunktion	Platzierungsbedingung	Anordnungswirkung
Verbindungen und Verlängerungen	Schlauchabschnitte verbinden	Wird verwendet, wo die Schlauchkontinuität fortgesetzt oder verlängert werden muss	Erhält einen durchgehenden Schlauchverlauf
Abzweigpunkte	Separate Schlauchwege erstellen	Platziert, wo Abzweigleitungen die Hauptstrecke verlassen	Leitet den Schlauch zu separaten Bereichen
Kurven	Richtungswechsel unterstützen	Wird verwendet, wo der Schlauchverlauf die Richtung ändert	Hilft, Kurven in der Anordnung zu organisieren
Adapter	Unterschiedliche Anschlussanforderungen unterstützen	Hängt von Schlauchgröße und Anordnungsanforderungen ab	Ermöglicht die Verwaltung der Anschlussbedingungen
Leitungsenden	Schlauchstrecken abschließen	Am Ende einer Schlauchstrecke platziert	Definiert den Endpunkt der Anordnung
Reinigungspunkte	Zugang an ausgewählten Stellen bieten	Hängt von Anordnungsdesign und Wartungszugangsanforderungen ab	Erleichtert die Inspektion von Verbindungsbereichen

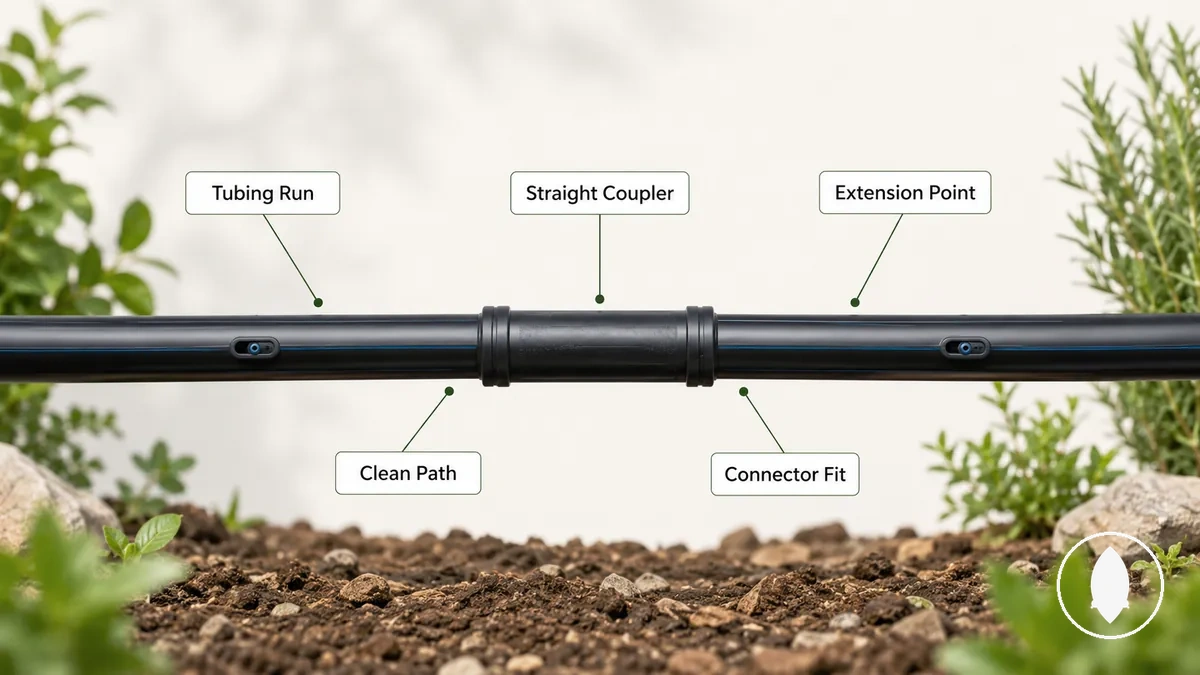

Hauptleitungsverbindungen und Schlauchverlängerungen

Hauptleitungsverbindungen verlängern oder verbinden einen geraden Schlauchverlauf wieder, wenn eine Anordnung Kontinuität über eine längere Schlauchstrecke benötigt. Gerade Kupplungen dienen als Verbindungspunkte, die helfen, einen sauberen Fortsetzungsweg zwischen Schlauchabschnitten zu erhalten.

Ein Verlängerungspunkt kann nützlich sein, wenn eine Schlauchstrecke durch einen geplanten Bereich wie eine längere Reihe oder einen verbundenen Abschnitt fortgesetzt werden muss. Hauptleitungsverbindungen unterstützen die Anordnungskontinuität, indem sie den Schlauchverlauf verbunden halten, während die Passung des Verbinders von der Schlauchgröße, der Verbinderbauart und dem Zustand des Verbindungspunktes abhängt.

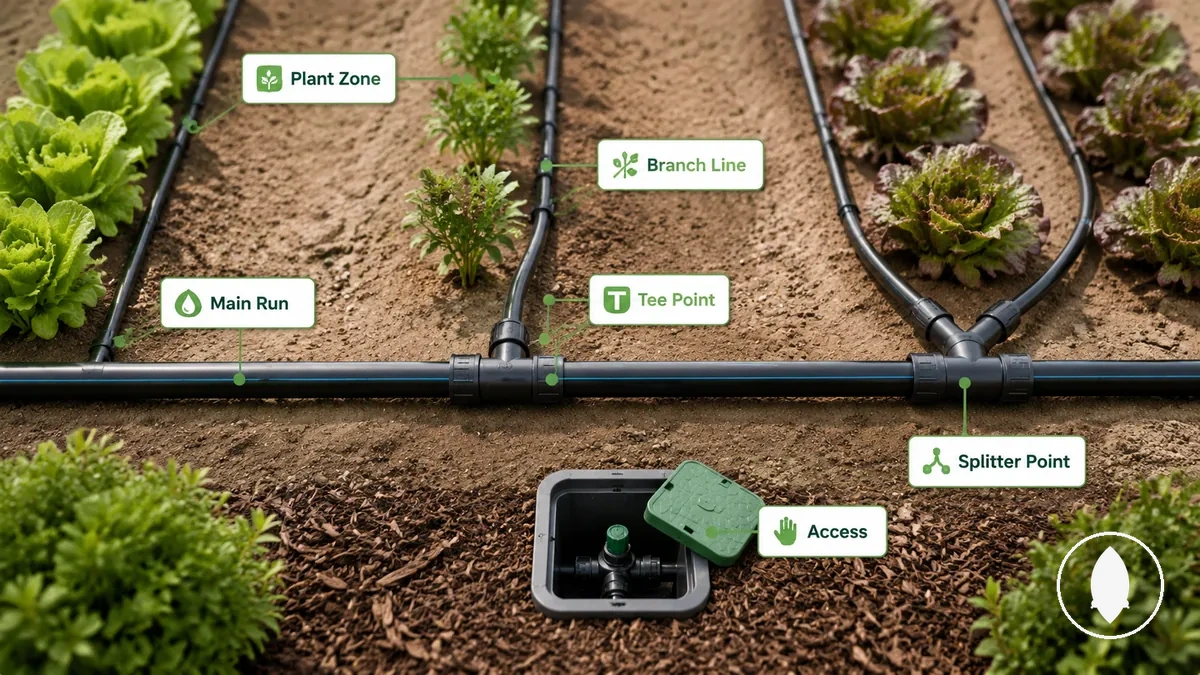

Abzweigleitungen und T-Stück- oder Splitterpunkte

Abzweigverbinder gehören dorthin, wo eine separate Reihe, ein Beet oder eine Pflanzenzone von der Hauptstrecke abgeht. T-Stück-Punkte und Splitterpunkte erzeugen Abzweigleitungen, die den Schlauch in einen anderen Bereich führen, während der Zweck der Abzweigung klar bleibt.

Ein Abzweigpunkt in einer Reihen- oder Hochbeetanordnung kann helfen, die Hauptstrecke von einer Nebenstrecke zu trennen, die der Bepflanzungsanordnung folgt. Die Platzierung von Abzweigleitungen hängt vom Pflanzenabstand, der Schlauchrichtung und den Zugangsanforderungen ab. Die Wahl einer geeigneten Verbinderbauart ist eine separate Entscheidung, die unter Verbinder nach Leitungsplan auswählen behandelt wird.

• T-Stück-Punkte: Werden verwendet, wo eine Abzweigleitung die Hauptstrecke verlässt, und schaffen einen Verbindungspunkt für eine separate Reihe oder Pflanzenzone.
• Splitterpunkte: Werden verwendet, wo eine Anordnung mehrere Abzweigrichtungen benötigt, wobei die Platzierung vom Schlauchverlauf und den Zugangsanforderungen abhängt.
• Abzweigwinkel: Wird dort berücksichtigt, wo die Nebenstrecke die Hauptschlauchroute verlässt, und hilft, die Anordnung übersichtlicher und leichter nachvollziehbar zu halten.
• Pflanzenabstand: Beeinflusst, wo Abzweigpunkte platziert werden können, damit der Schlauch der geplanten Bepflanzungsanordnung folgen kann.
• Zugangspunkte: Wo möglich sichtbar gehalten, damit Verbindungsbereiche leichter zu prüfen und anzupassen bleiben.

Kurven und Richtungswechsel

Kurven sind Richtungswechselpunkte, an denen der Tropfschlauch einer anderen Route durch die Anordnung folgen muss. Winkel oder eine sanfte Kurve können helfen, diese Richtungswechsel zu handhaben, abhängig vom Biegeradius, der Schlauchflexibilität und der Schlauchbelastung am Kurvenpunkt.

Nicht jede Kurve benötigt einen Winkel, da einige Anordnungen stattdessen eine sanfte Kurve zulassen. Die Platzierung von Winkeln hängt vom Kurvenwinkel, der Beetkante, den Zugangsanforderungen und der Art ab, wie der Schlauchverlauf übersichtlich bleiben kann. Das Hauptkriterium für die Platzierung ist, ob die Kurve der vorgesehenen Route folgen kann, ohne eine erzwungene Biegung zu erzeugen.

Eine Kurve kann bewertet werden, indem eine natürliche Schlauchbiegung mit einer Winkelplatzierung basierend auf den Anordnungsbedingungen verglichen wird.

• Kurvenwinkel: Prüfen, wie die Schlauchrichtung wechselt und ob die Route entlang des vorgesehenen Pfads klar bleibt.
• Biegeradius: Den verfügbaren Biegeraum berücksichtigen und ob der Schlauch der Kurve ohne übermäßige Biegung folgen kann.
• Schlauchbelastung: Den Kurvenpunkt überprüfen, um die Wahrscheinlichkeit eines verspannten oder erzwungenen Schlauchverlaufs zu verringern.
• Zugang und Beetkante: Kurvenbereiche ausreichend sichtbar halten für zukünftige Kontrollen und Anordnungsanpassungen.

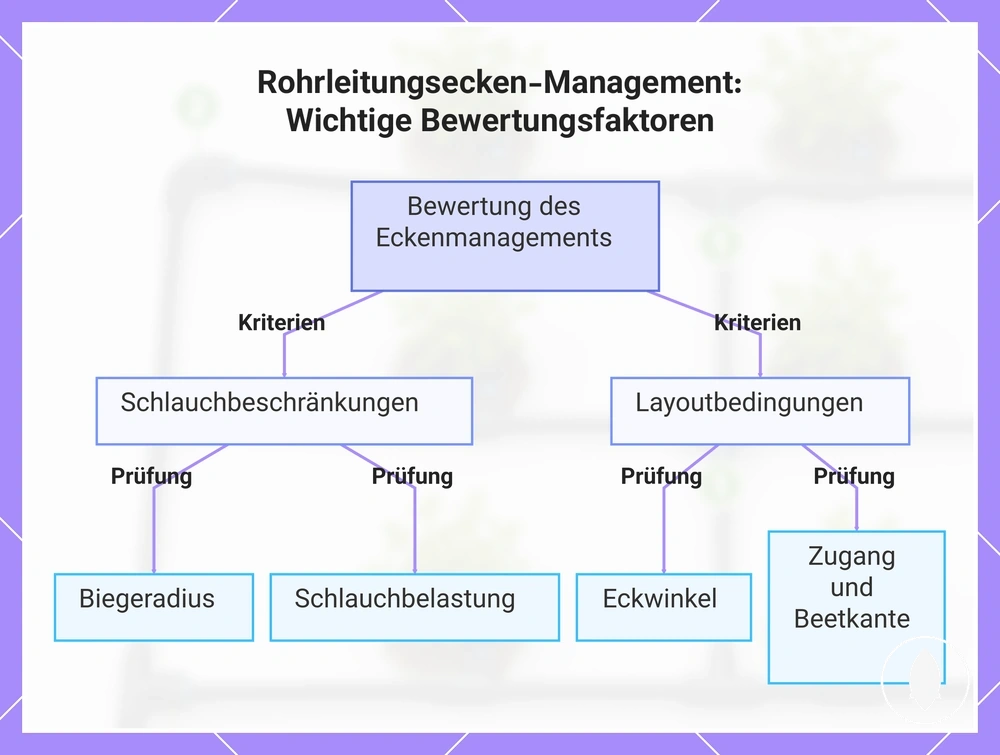

Diese Grafik zeigt die wichtigsten Kriterien bei der Entscheidung, ob für Tropfschlauch-Ecken ein Winkelstück oder eine sanfte Kurve verwendet werden soll.

Leitungsenden und Reinigungspunkte

Leitungsenden schließen Schlauchstrecken ab und können auch als Reinigungspunkte dienen, wenn ein Zugang am Endpunkt benötigt wird. Endkappen und Stopfen fungieren als Verschlusspunkte und halten den Servicezugang in der Anordnung sichtbar und praktisch.

Versteckte oder schwer erreichbare Endpunkte können zukünftige Anpassungen erschweren, da der Verschlusspunkt weniger zugänglich ist. Die Platzierung von Leitungsenden in der Nähe zugänglicher Kanten kann helfen, Endpunktpositionen leichter inspizierbar zu halten, während Reinigungspunkte vom Anordnungsdesign und den Wartungsanforderungen abhängen. Diese Platzierungswahl unterstützt den Zugang, ohne zu einem Wartungs- oder Austauschprozess zu werden.

Die Platzierung von Leitungsenden kann durch die Prüfung von Verschluss, Sichtbarkeit und Zugang innerhalb der Schlauchanordnung überprüft werden.

• Verschlusspunkte: Endkappen oder Stopfen definieren, wo Schlauchstrecken enden, und schaffen einen klaren Endpunkt.
• Spülbare Enden: Reinigungspunkte können dort positioniert werden, wo der Spülzugang den Anordnungsbedingungen entspricht.
• Zugängliche Kanten: Endpunktpositionen können leichter einsehbar und erreichbar bleiben, wenn die Sichtbarkeit berücksichtigt wird.
• Platzierung an versteckter Stelle: Versteckte Endpunkte können Anpassungsprobleme verursachen, wenn der Zugang eingeschränkt ist.

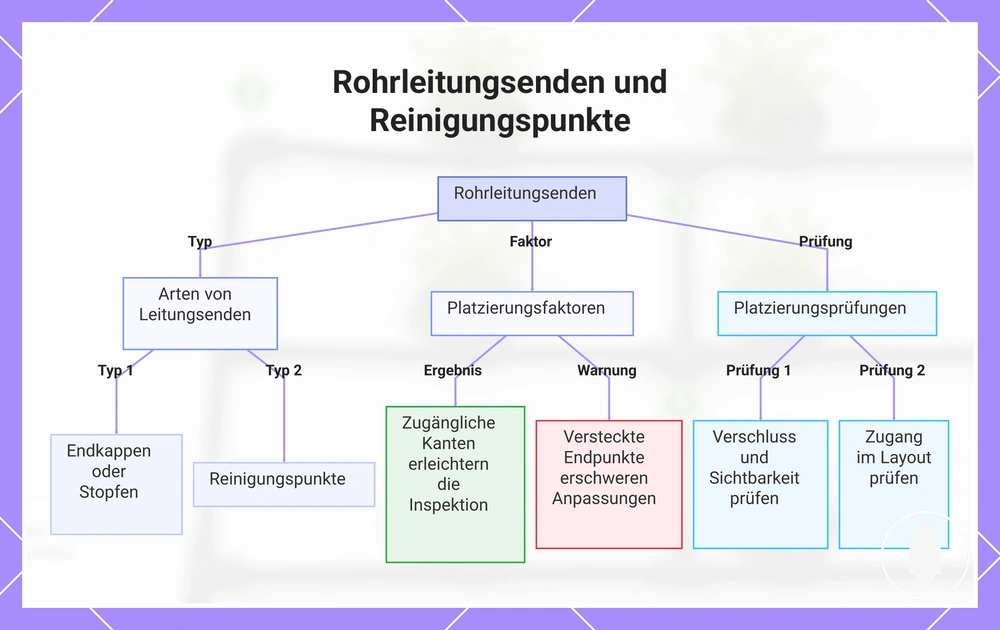

Diese Grafik erklärt, was Leitungsenden und Reinigungspunkte sind, ihre Typen, Platzierungsfaktoren und wie deren Platzierung überprüft wird.

Platzierungskriterien vor dem Schneiden des Tropfschlauches

Platzierungskriterien sollten vor dem Schneiden des Tropfschlauches geprüft werden, damit Verbinderpositionen während der Überprüfung der Anordnung anpassbar bleiben. Die Bewertung von Schnittpunkten vor Änderungen hilft, die Flexibilität zu bewahren, solange Pflanzenabdeckung, Schlauchverlauf und Verbinderpassung noch bestätigt werden müssen.

In einer Gartenreihe, einem Beet oder einem unregelmäßigen Bereich können Pflanzenabdeckung und Beetform beeinflussen, wo der Schlauch verlaufen soll und wo Verbindungspunkte benötigt werden könnten. Ein klarer Schlauchverlauf kann helfen, geeignete Abzweigpositionen zu identifizieren, während optionale Verbinderpunkte von notwendigen Verbindungspunkten getrennt bleiben. Die Überprüfung der Anordnung sollte berücksichtigen, wie die Schlauchroute dem vorgesehenen Bewässerungsbereich folgt, bevor Schnitte vorgenommen werden.

Verbinderpassung und Durchflussgrenzen sind ebenfalls wichtige Platzierungskriterien, da Schlauchgröße, Abzweiganzahl und Anschlussbedingungen Anordnungsentscheidungen beeinflussen können. Die Überprüfung der Maßprüfung vor der Platzierung hilft, Verbinderpositionen zu qualifizieren, bevor Schlauchschnitte und Verbindungspunkte festgelegt werden.

Die folgende Checkliste prüft die Schnittbereitschaft, indem jedes Kriterium mit einer Platzierungsentscheidung verknüpft wird.

• Pflanzenabdeckung: Den vorgesehenen Abdeckungsbereich prüfen und Verbinderpunkte anpassen, wenn der Schlauchverlauf nicht mit der Anordnung übereinstimmt.
• Beetform: Die Form des Bereichs prüfen, um zu bestimmen, ob Abzweigungen, Kurven oder Verlängerungen benötigt werden.
• Schlauchgröße: Bestätigen, dass die Schlauchgröße zu den geplanten Verbindungspunkten passt, bevor der Tropfschlauch geschnitten wird.
• Verbinderpassung: Sicherstellen, dass die Verbindungspunkte den Schlauch- und Verbinderbedingungen entsprechen, die für die Anordnung erforderlich sind.
• Abzweiganzahl: Überlegen, wie viele Abzweigungen benötigt werden, damit die Anordnung übersichtlich und zugänglich bleibt.
• Zugänglichkeit: Verbinderpositionen erreichbar halten, wenn zukünftige Kontrollen oder Anpassungen erforderlich sein können.

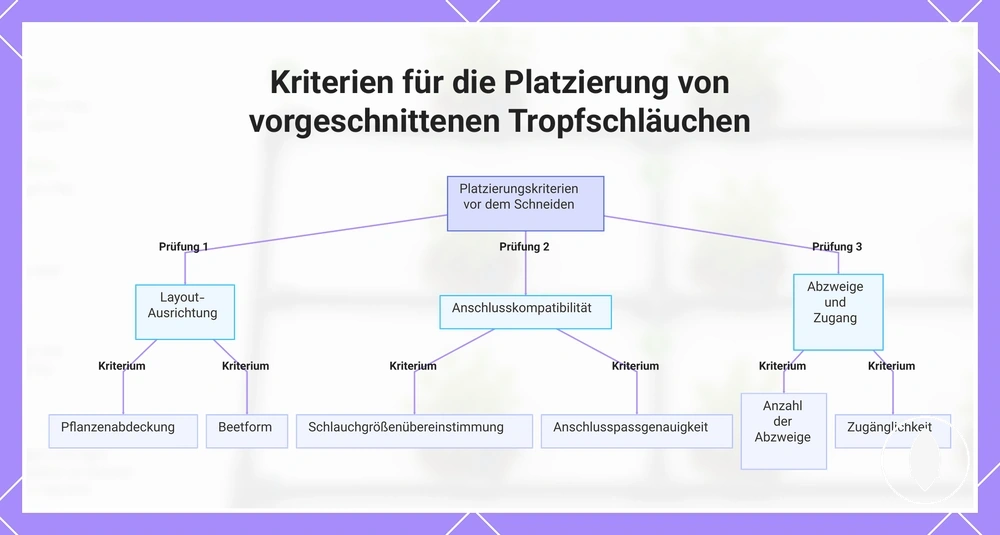

Dieses Diagramm zeigt die Platzierungskriterien, die vor dem Schneiden des Tropfschlauchs zu überprüfen sind, unterteilt in Layout-, Verbindungs- und Zugangskontrollen.

Pflanzenabstand, Beetform und Wurzelzonenabdeckung

Pflanzenabstand und Beetform beeinflussen Verbinderpositionen, indem sie eingrenzen, wo der Schlauchverlauf und die Verbindungspunkte der vorgesehenen Anordnung folgen können. Eine Reihe, ein Hochbeet, ein Kübel oder eine unregelmäßige Fläche können unterschiedliche Platzierungsentscheidungen erfordern, um die Wurzelzonenabdeckung zu unterstützen.

Der Pflanzenstandort hilft zu bestimmen, wo der Schlauchverlauf ausgerichtet sein sollte und wo in der Anordnung ein Abzweigbedarf auftreten kann. Die Verbinderposition sollte die Reichweite der Tropfer, die Pflanzenanordnung und den Zugang zu den Verbindern berücksichtigen, damit die endgültige Anordnung praktisch bleibt.

• Reihen: Der Pflanzenabstand kann den Schlauchverlauf und die Verbinderposition leiten, wenn die Anordnung einer linearen Bepflanzung folgt.
• Hochbeete: Die Beetform kann den Abzweigbedarf beeinflussen und festlegen, wo Verbindungspunkte rund um die Anbaufläche zugänglich bleiben.
• Kübel: Begrenzter Platz kann die Verbinderpositionen je nach Pflanzenstandort und verfügbarem Schlauchverlauf einschränken.
• Unregelmäßige Formen: Eine ungleichmäßige Beetgeometrie kann eine bedingte Platzierung erfordern, damit der Schlauchverlauf übersichtlich und zugänglich bleibt.

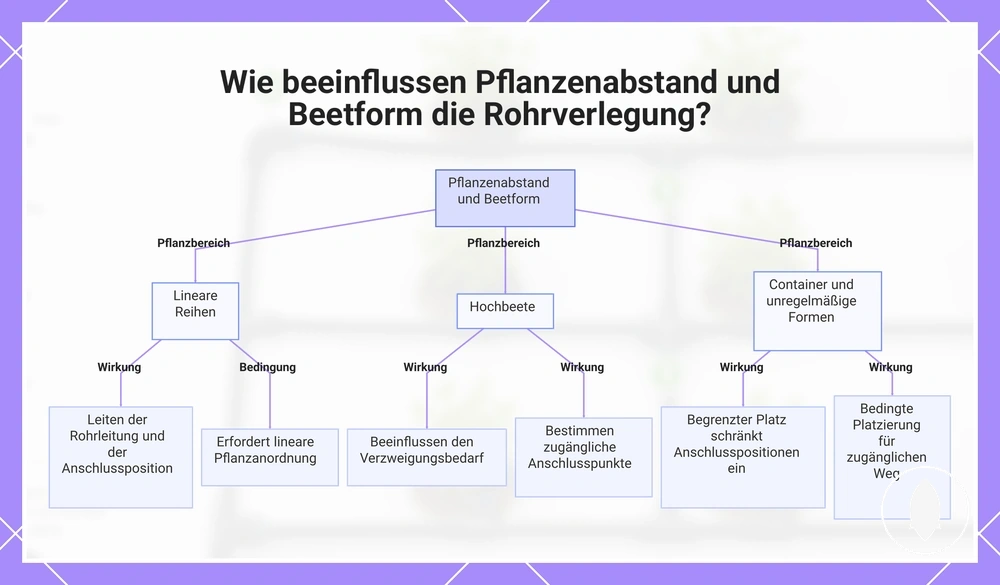

Diese Grafik zeigt, wie verschiedene Pflanzbereichstypen (Reihen, Hochbeete, Container, unregelmäßige Formen) die Ausrichtung der Rohrleitung, die Anschlusspositionen und die Verbindungspunkte beeinflussen.

Schlauchgröße, Verbinderpassung und Durchflussgrenzen

Schlauchgröße und Verbinderpassung müssen mit der Platzierungsentscheidung übereinstimmen, damit Verbinderpositionen in der Schlauchanordnung sicher bleiben. Der Schlauchdurchmesser und die Verbinderbauart helfen zu bestimmen, ob ein Verbindungspunkt für die vorgesehenen Platzierungsbedingungen geeignet ist.

Durchflussgrenzen können Platzierungsentscheidungen beeinflussen, wenn Abzweiglast, lange Strecken oder Anschlusswechsel unterschiedliche Anordnungsbedingungen schaffen. Die Überprüfung von Schlauchdurchmesser und Verbinderbauart durch die Maßprüfung vor der Platzierung hilft, Verbinderpositionen zu qualifizieren, bevor endgültige Anschlussentscheidungen getroffen werden.

Die Platzierungszuverlässigkeit kann durch die Prüfung der folgenden Kompatibilitätsbedingungen überprüft werden.

• Schlauchgröße: Den Schlauchdurchmesser mit dem geplanten Verbinderpunkt abgleichen, um einen geeigneten Anschlusssitz zu unterstützen.
• Verbinderpassung: Sicherstellen, dass die Verbinderbauart den für die Platzierung erforderlichen Schlauchbedingungen entspricht.
• Abzweiglast: Berücksichtigen, wie angeschlossene Abzweigungen Platzierungsentscheidungen beeinflussen können, wenn die Anordnung erweitert wird.
• Lange Strecken: Längere Schlauchwege prüfen, da die Streckenlänge beeinflussen kann, wie Platzierungsentscheidungen bewertet werden.
• Reduzierstücke und Adapter: Bestätigen, dass diese Anschlusswechsel den Schlauchbedingungen entsprechen, bevor sie in die Anordnung aufgenommen werden.

Platzierungsrollen versus Wahl des Verbindertyps

Platzierungsrollen legen fest, wo ein Anschluss in der Anordnung hingehört, während die Wahl des Verbindertyps bestimmt, wie dieser Anschluss hergestellt wird. Diese Entscheidungen hängen zusammen, aber die Anordnungsplanung beginnt mit der Identifizierung der Anschlussfunktion, bevor ein geeigneter Verbindertyp ausgewählt wird.

Eine rollen-basierte Logik trennt den Zweck eines Platzierungspunktes von dem Bauteil, das an dieser Stelle verwendet wird. Das Verständnis der Anschlussfunktionen an Leitungsstellen hilft zu klären, wie die Anordnungsplanung bestimmt, wo ein Anschluss hingehört, bevor die Verbinderauswahl beginnt. Verbinderbauart und Schlauchkompatibilität werden dann als Teil der Typentscheidung berücksichtigt.

Ein einzelner Platzierungspunkt kann je nach Schlauchverlauf, Verbinderbauart und Anordnungsnutzung verschiedene Verbindertypen aufnehmen. Der Übergang von einer Platzierungsrolle zu einer Entscheidung über die Verbinderauswahl erfordert die Berücksichtigung der Bedingungen dieses Ortes. Daher ist es hilfreich, Verbinder nach Leitungsplan auswählen, nachdem die Rolle klar ist.

Entscheidung	Was sie beantwortet	Beispielsignal	Was vermieden werden sollte
Platzierungsrolle	Wo der Anschluss in der Schlauchanordnung hingehört	Anforderung für Abzweigpunkt, Kurve, Verlängerung oder Endpunkt	Auswahl eines Verbinders vor dem Verständnis des Anordnungsbedarfs
Wahl des Verbindertyps	Welche Verbinderbauart zu diesem Platzierungspunkt passt	Verbinderbauart und Schlauchkompatibilitätsbedingungen	Annahme, dass eine Verbinderbauart für jede Platzierungssituation geeignet ist

Saubere Schlauchanordnungsmuster für Beete, Reihen und unregelmäßige Formen

Beete, Reihen und unregelmäßige Formen schaffen unterschiedliche Anordnungskontexte, in denen saubere Schlauchanordnungsmuster eine geordnete Verbinderplatzierung unterstützen können. Gerade Reihen, Hochbeete und unregelmäßige Flächen erfordern jeweils eine Musterwahl basierend auf Beetform, Reihenrichtung und Verbinderrolle, anstatt eines einzelnen universellen Ansatzes.

Saubere Schlauchanordnungsmuster verringern Unordnung, indem sie Verbinder an Reihenrichtung, Beetkanten und dem vorgesehenen Schlauchverlauf ausrichten. Abzweigungen, Kurven und Endverschlüsse können um die Anordnungsform herum positioniert werden, um das Muster leichter überprüfbar zu halten. Die folgende Tabelle ordnet Muster nach Anordnungsform und Prüfpunkt zu.

Anordnungsform	Verbinderplatzierungsmuster	Warum es sauber bleibt	Prüfpunkt
Gerade Reihen	Verbinderrollen an Reihenrichtung, Abzweigungen und Endverschlüssen ausrichten	Hält die Schlauchroute entlang eines klaren Pfads organisiert	Zugang zu Verbindungspunkten an den Reihenenden prüfen
Hochbeete	Verbinder um Beetkanten und geplante Abzweigbereiche platzieren	Unterstützt eine übersichtliche Anordnung mit sichtbaren Anschlussrollen	Kurven und Zugang rund um die Beetform berücksichtigen
Rechteckige Beete	Die Beetumrandung nutzen, um Schlauchrichtung und Kurvenpunkte zu leiten	Hilft, ein vorhersagbares Anordnungsmuster beizubehalten	Kurvenplatzierung und Endverschlüsse prüfen
Gebogene Flächen	Schlauchroute mit bedingter Verbinderplatzierung an die Form anpassen	Ermöglicht der Anordnung, unregelmäßige Grenzen zu verfolgen	Routing-Klarheit und Servicezugang prüfen
Unregelmäßige Formen	Verbinderrollen basierend auf dem verfügbaren Schlauchverlauf anpassen	Hält komplexe Bereiche organisiert, ohne ein Muster zu erzwingen	Abzweigungen, Kurven und Zugangsbedingungen bewerten

Diese Beispiele zeigen, wie Kriterien für Anordnungsmuster praktische Verbinderpositionen über verschiedene Formen hinweg leiten können. Inspektionszugang und Verbinderrollen bleiben wichtig, wenn der Schlauchverlauf an den verfügbaren Raum angepasst wird.

Praktische Musterentscheidungen ergeben sich aus der Abstimmung der Anordnungsform mit den erforderlichen Verbindungspunkten und der Überprüfung der endgültigen Route vor der Nutzung. Der geeignete Ansatz hängt von der Beetform, der Reihenrichtung und der Verbinderrolle innerhalb der Anordnung ab.

Die folgenden Produkte sind nützliche Beispiele, um verfügbare Optionen zu vergleichen. Prüfe vor dem Kauf, ob Kompatibilitätskriterien, Eigenschaften und Produktdetails zu deinem Bedarf passen.

Platzierungsprüfungen vor der Verbinderinstallation

Platzierungsprüfungen bestätigen Verbinderpositionen, bevor Installationshandlungen beginnen, und helfen zu bestätigen, dass die Anordnung bereit ist, bevor Schläuche geschnitten oder Verbinder endgültig fixiert werden. Diese abschließende Überprüfung unterstützt die Platzierungsbereitschaft, indem Anpassungen identifiziert werden, bevor die Anordnung festgelegt wird.

Der Trockentest der Anordnung hilft, Verbinderpositionen zu bestätigen, bevor Schnitte oder Verbindungspunkte festgelegt werden. Die Überprüfung der Schlauchroute vor Ort kann zeigen, ob die geplante Anordnung dem vorgesehenen Verlauf folgt. Sobald die Anordnung bestätigt ist, können Markierungen für Schnitte die geplanten Verbinderpositionen bewahren.

Abzweigrichtung und Schlauchpassung sollten vor der Installation der Verbinder überprüft werden, damit die Verbindungspunkte der geplanten Route entsprechen. Eine Verbinderposition muss möglicherweise angepasst werden, wenn der Abzweigverlauf eine unklare Route erzeugt oder der Schlauch nicht mit den vorgesehenen Anschlussbedingungen übereinstimmt. Die Anordnung kann fortgesetzt werden, wenn diese Platzierungsprüfungen eine praktische Verbindungsanordnung unterstützen.

Servicezugang und Wasserweg-Logik beeinflussen ebenfalls, ob eine Verbinderposition nach Beginn der Installation geeignet bleibt. Das Erreichbarmachen von Verbindungsbereichen und die Überprüfung der vorgesehenen Route können Situationen identifizieren, in denen es besser ist, die Platzierung vor der Festlegung anzupassen. Diese Anpassungssignale helfen, eine klarere Anordnung zu erhalten.

Platzierungsprüfungen bieten die abschließende Bestätigung, bevor von der Anordnungsplanung zur nächsten Installationsphase übergegangen wird. Wenn Verbinderpositionen, Schlauchpassung, Abzweigrichtung, Servicezugang und Wasserweg-Logik geeignet sind, kann die Anordnung mit weniger Platzierungsunsicherheiten fortgesetzt werden. Die nächste Phase ist die Montage nach der Planung.

Die folgenden Produkte sind nützliche Beispiele, um verfügbare Optionen zu vergleichen. Prüfe vor dem Kauf, ob Kompatibilitätskriterien, Eigenschaften und Produktdetails zu deinem Bedarf passen.

1. Trockentest der Anordnung: Die geplante Schlauchroute prüfen und Verbinderpositionen bestätigen, bevor Schnitte vorgenommen oder Verbindungen fixiert werden.
2. Markierung von Schnitten: Prüfen, dass Schnittmarkierungen mit der bestätigten Anordnung übereinstimmen, und Positionen anpassen, falls sich der Schlauchverlauf ändert.
3. Abzweigrichtung: Bestätigen, dass Abzweigungen die Hauptroute in der vorgesehenen Richtung verlassen, und die Platzierung bei Bedarf anpassen.
4. Schlauchpassung: Sicherstellen, dass Schlauch und Verbindungspunkte ausgerichtet sind, bevor Verbinder in der Anordnung fixiert werden.
5. Servicezugang: Prüfen, dass wichtige Verbindungsbereiche für zukünftige Kontrollen oder Anpassungen erreichbar bleiben.
6. Wasserweg-Logik: Die gesamte Schlauchroute prüfen und die Platzierung anpassen, wenn der Verlauf nicht der vorgesehenen Anordnung folgt.

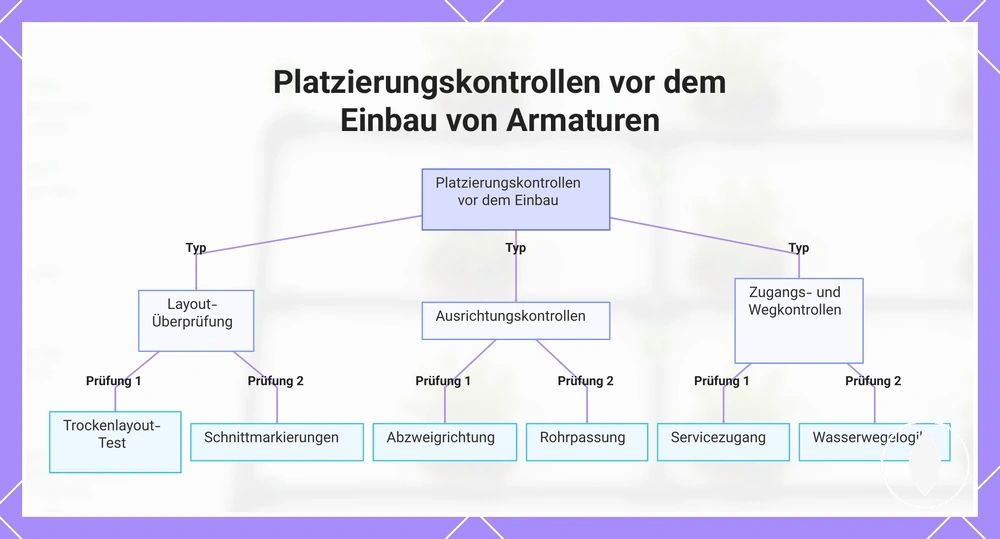

Diese Grafik zeigt die drei Kategorien von Platzierungskontrollen – Layout, Ausrichtung und Zugang – die die Positionen der Armaturen bestätigen, bevor Schnitte oder Verbindungen fixiert werden.

Häufige Fehler bei der Verbinderplatzierung in Tropfbewässerungsanordnungen

Fehler bei der Verbinderplatzierung treten meist vor der Verbinderinstallation auf, wenn Verbindungspunkte zu früh oder ohne Überprüfung der endgültigen Anordnung gewählt werden. Das Erkennen dieser Anordnungsfehler schafft einen Korrekturpfad, der hilft, Tropfbewässerungsanordnungen übersichtlicher und leichter handhabbar zu halten.

Zu frühes Schneiden und das Erstellen zu vieler Abzweigungen können eine Anordnung schwerer nachvollziehbar machen. Falsch platzierte T-Stücke können die Schlauchroute an ungeeigneten Stellen teilen, während übermäßige Abzweigungen unnötige Komplexität hinzufügen können. Die Vereinfachung des Anschlussplans kann eine sauberere Verbinderanordnung wiederherstellen.

Versteckte Endpunkte, nicht passende Verbinderpunkte und Schlauchbelastung können Platzierungsprobleme verursachen, die den Reinigungszugang und die Anordnungsklarheit beeinträchtigen. Unzugängliche Endkappen können den Servicezugang einschränken, während Verbinderpunkte, die nicht den vorgesehenen Bedingungen entsprechen, eine Neupositionierung erfordern können. Diese Auswirkungen können je nach Anordnung und Anschlussbedingungen variieren.

Die Korrektur von Fehlern bei der Verbinderplatzierung erfordert in der Regel das Verschieben, Entfernen oder Vereinfachen von Verbindungspunkten, bevor die Anordnung abgeschlossen wird. Die Überprüfung von Fehler in der Leitungsführung vermeiden kann helfen, Platzierungsentscheidungen von anderen Verbinderüberlegungen zu trennen.

Fehler	Warum es passiert	Auswirkung auf die Anordnung	Korrektur
Falsch platzierte T-Stücke	Abzweigpunkte werden hinzugefügt, bevor die Schlauchroute vollständig geprüft ist	Kann unklare Abzweigwege und eine unübersichtliche Anordnung schaffen	Das T-Stück an eine Position versetzen, die besser zur vorgesehenen Route passt
Unnötige Winkel	Richtungswechsel werden ohne Prüfung des verfügbaren Schlauchwegs hinzugefügt	Kann vermeidbare Kurven und Schlauchbelastung einführen	Prüfen, ob eine einfachere Route oder eine sanfte Biegung der Anordnung entspricht
Unzugängliche Endkappen	Endpunktpositionen sind versteckt oder schwer erreichbar	Kann den Reinigungszugang und die Sichtbarkeit des Endpunkts einschränken	Verschlusspunkte dort positionieren, wo der Zugang praktisch bleibt
Nicht passende Verbinderpunkte	Verbindungspositionen werden ohne Bestätigung der Passbedingungen gewählt	Kann Unsicherheit bezüglich der Schlauchanschlüsse schaffen	Den Platzierungspunkt an die Schlauchbedingungen anpassen
Übermäßige Abzweigungen	Mehrere Abzweigpunkte werden ohne Berücksichtigung der Anordnungsklarheit hinzugefügt	Kann die Schlauchroute komplexer machen	Abzweigpositionen vereinfachen und nur benötigte Verbindungspunkte behalten
Schlauchbelastung	Verbinderpositionen zwingen den Schlauch in ungeeignete Wege	Kann die Route schwerer organisierbar machen	Die Verbinderposition anpassen, um einen saubereren Schlauchverlauf zu schaffen
Unklarer Reinigungszugang	Servicepunkte werden bei der Platzierung nicht berücksichtigt	Kann zukünftige Kontrollen erschweren	Reinigungspunkte in der Anordnung sichtbar und erreichbar halten
