Montage von Tropfbewässerungs-Verbindern ohne Lecks

Die Montage von Tropfbewässerungs-Verbindern beginnt mit kompatiblem Schlauch, einem sauberen Schnitt oder einer sauberen Lochung, dem richtigen Verbindertyp und einer Druckprüfung, bevor das System in den regulären Betrieb genommen wird. Tropfbewässerungs-Verbinder können das Leckrisiko verringern, wenn der Schlauch in gutem Zustand und die Verbindung vollständig eingesteckt ist. Das Leckrisiko hängt weiterhin von der Passung, dem Schlauchzustand und der Verbindungsqualität ab.

In einem typischen Bewässerungssystem verbinden Tropfbewässerungs-Verbinder Hauptschläuche, Versorgungsleitungen und andere Verbinder. Widerhaken-Verbinder sind in der Regel auf eine saubere Lochung und die richtige Einsetztiefe angewiesen, während Klemmringverbinder darauf angewiesen sind, dass der Außendurchmesser des Schlauchs den Anschlagpunkt des Verbinders erreicht. Das Vermeiden von Lecks während der Montage unterscheidet sich vom Beheben von Lecks, nachdem bereits Schäden oder Verschleiß aufgetreten sind.

Eine lose Verbindung kann durch nicht passenden Schlauch, schlechte Lochqualität, raue Schnittqualität oder unvollständiges Einsetzen entstehen. Widerhaken-Verbinder können das Austreten von Wasser verringern, wenn das gestanzte Loch sauber und der Verbinder korrekt eingesetzt ist. Klemmringverbinder sind auf eine korrekte Schlauchpassung angewiesen und sollten durch Druckprüfung überprüft werden, da die Verbindungsleistung je nach Montagebedingungen variieren kann. Diese Montagefaktoren bilden die Grundlage für die detaillierten Passungsprüfungen, die weiter unten auf der Seite behandelt werden.

Die Montage von Tropfbewässerungs-Verbindern ist der kontrollierte Vorgang des Verbindens von Schlauch und Verbindern, sodass die Verbindung unter normalem Systemdruck mit geringerem Leckrisiko betrieben werden kann. Eine breitere Übersicht über Verbindertypen, Auswahl und Verbindungsanleitungen finden Sie im Hub für Tropfbewässerungs-Verbinder. Dies schafft einen natürlichen Übergang von den allgemeinen Montageprinzipien auf Seitenebene zu den detaillierten Montagemethoden, die folgen.

Grundlagen der Montage von Tropfbewässerungs-Verbindern

Die Montage von Tropfbewässerungs-Verbindern bedeutet, eine sichere Schlauch-zu-Verbinder-Verbindung herzustellen, bevor das Bewässerungssystem in den regulären Betrieb genommen wird. Der Montageprozess bringt den Verbinder, den Schlauch und den Verbindungspunkt zusammen, sodass sie unter Betriebsbedingungen als eine Einheit funktionieren können. Die Verbindungsqualität bleibt das zentrale Anliegen, da die Dichtungsleistung von der Passung, dem Schlauchzustand und dem Systemdruck abhängt.

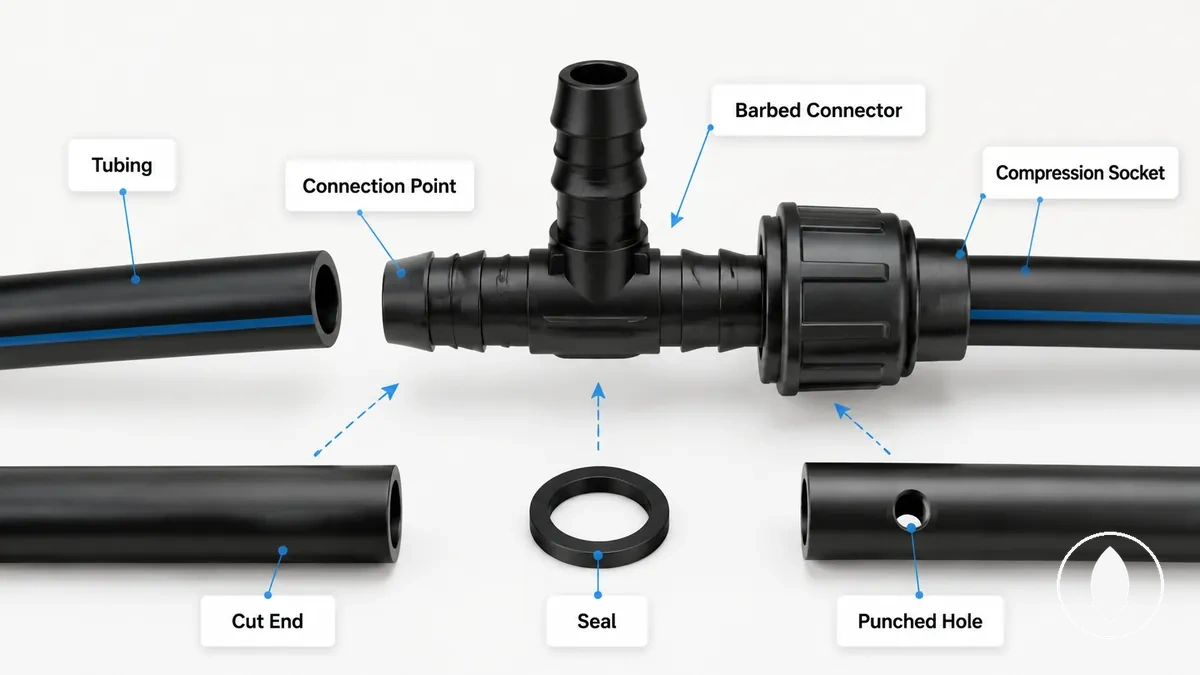

Die Montage von Tropfbewässerungs-Verbindern beginnt damit, zu verstehen, wie die grundlegenden Verbindungsteile zusammenwirken, anstatt jedes Teil getrennt zu betrachten. Ein Widerhaken-Verbinder greift in den Schlauch durch ein gestanztes Loch oder einen geeigneten Verbindungspunkt ein, während eine Klemmringmuffe ein sauber geschnittenes Ende um den Außendurchmesser des Schlauchs greift. Jedes Teil unterstützt die Verbindung aus einem anderen Grund, und die Abdichtung kann je nach Passung, Schlauchzustand und Montagequalität variieren. Zu den wichtigsten Verbindungselementen gehören:

• Tropfbewässerungs-Verbinder: Stellt die Verbindung zwischen Schlauchabschnitten oder Bewässerungskomponenten her.
• Schlauch: Bietet den Wasserweg und sollte vor der Montage in geeignetem Zustand sein.
• Verbindungspunkt: Bringt den Verbinder und den Schlauch an der vorgesehenen Stelle zusammen.
• Geschnittenes Ende oder gestanztes Loch: Bereitet den Schlauch für den gewählten Verbindungsstil vor.
• Abdichtung: Hilft, Leckagen zu reduzieren, wenn Verbinder, Schlauch und Verbindung kompatibel sind.

Die Montage umfasst das Herstellen der Erstverbindung, während ein beschädigtes System möglicherweise eine separate Bewertung für Reparatur oder Austausch erfordert, anstatt den Montageprozess zu wiederholen. Das Verständnis der Funktion der Verbindungspunkte bei der Montage bietet nützlichen Kontext für spätere Abschnitte, ohne diese Übersicht in eine vollständige Anleitung oder einen Verbindervergleich zu verwandeln.

Passung und Schlauchprüfung vor der Montage

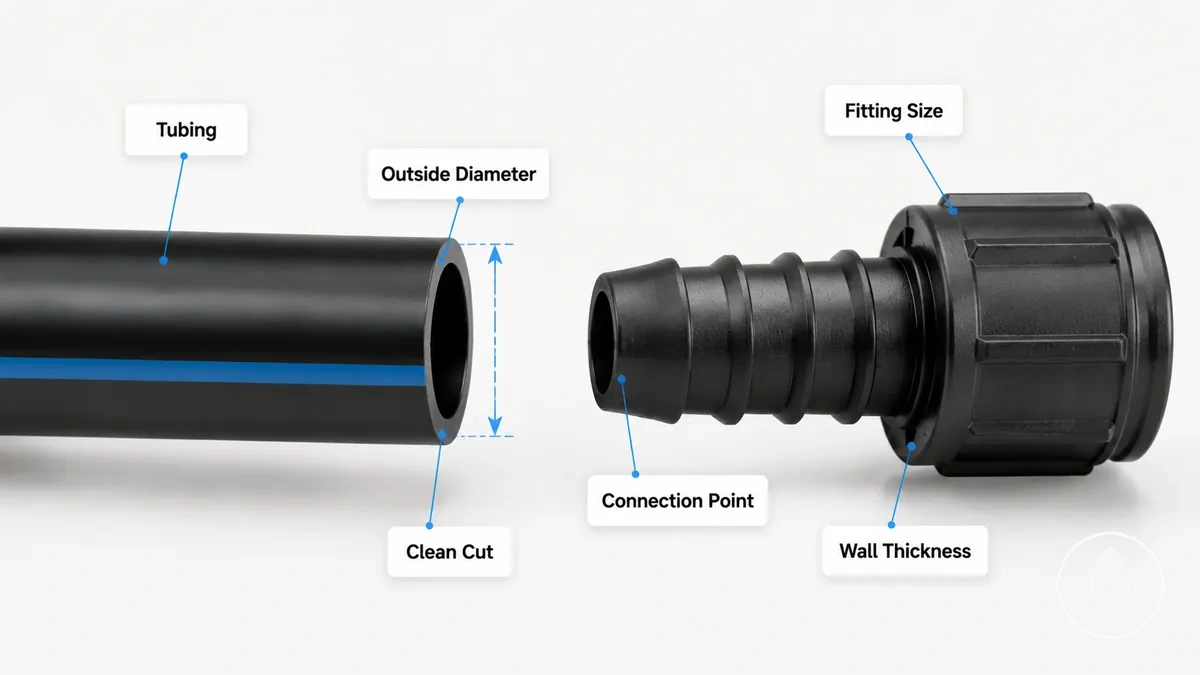

Die Passungsprüfung sollte vor dem Einsetzen des Schlauchs oder dem Stanzen von Löchern erfolgen, da die Kompatibilität die Sicherheit der Verbindung beeinflusst. Die Bestätigung von Schlauchgröße, Schlauchzustand, Verbindergröße und Verbindungsart vor der Montage kann helfen, das Leckrisiko zu verringern. Die folgende Checkliste zeigt die wichtigsten Bedingungen, die vor der Montage zu überprüfen sind.

Schlauchdurchmesser, Außendurchmesser, Wandstärke und Verbindergröße sollten vor der Montage miteinander kompatibel sein. Ein sauberer Schnitt kann helfen, den Verbinder gleichmäßiger einzusetzen, während abgenutzter oder verformter Schlauch die Verbindungsqualität beeinträchtigen kann, selbst wenn die Nenngröße geeignet erscheint. Der Druck bleibt eine zu berücksichtigende Bedingung, da eine schwache Passung während des Betriebs deutlicher hervortreten kann. Wenn die Kompatibilität unklar ist, vermeiden Sie es, die Verbindung zu erzwingen.

Alter, steifer, ovaler, gerissener oder nicht passender Schlauch bietet möglicherweise keinen zuverlässigen Halt, selbst wenn die Montagetechnik korrekt ist. Überprüfen Sie Schlauchdurchmesser, Schlauchzustand, Verbindertyp und Druckbedingungen gemeinsam, anstatt sich allein auf das Größenetikett zu verlassen. Ein nicht passender Durchmesser kann das Risiko des Durchsickerns erhöhen, während eine ungeeignete Wandstärke den Halt verringern kann. Ausführlichere Kompatibilitätskriterien finden Sie unter Passung vor der Montage prüfen.

• Größenübereinstimmung: Überprüfen Sie, ob Schlauchdurchmesser und Verbindergröße kompatibel sind; eine Nichtübereinstimmung kann das Leckrisiko erhöhen.
• Wandstärke: Bestätigen Sie, dass die Schlauchwandstärke zum Verbinder passt; eine ungeeignete Dicke kann den Halt verringern.
• Schlauchzustand: Verwenden Sie Schlauch, der rund und frei von Rissen oder übermäßiger Steifheit ist; beschädigter Schlauch kann nicht zuverlässig abdichten.
• Sauberer Schnitt: Bereiten Sie einen rechtwinkligen, sauberen Schnitt vor; raue Kanten können das Einsetzen und Abdichten beeinträchtigen.
• Verbindungspunkt: Richten Sie Schlauch und Verbinder ohne übermäßige Kraft aus; das Erzwingen der Verbindung kann den Schlauch beschädigen.
• Druckbedingung: Überprüfen Sie die Verbindung unter normalem Betriebsdruck, da die Passungsleistung je nach Systembedingungen variieren kann.

Eine sorgfältige Montagetechnik kann eine schlechte Kompatibilität zwischen Schlauch und Verbinder nicht ausgleichen. Wenn der Schlauchzustand oder die Kompatibilität ungeeignet ist, ist die Behebung dieser Probleme meist wirkungsvoller, als während der Montage zusätzliche Kraft aufzuwenden.

Werkzeuge für saubere Verbindungslöcher und Anschlüsse

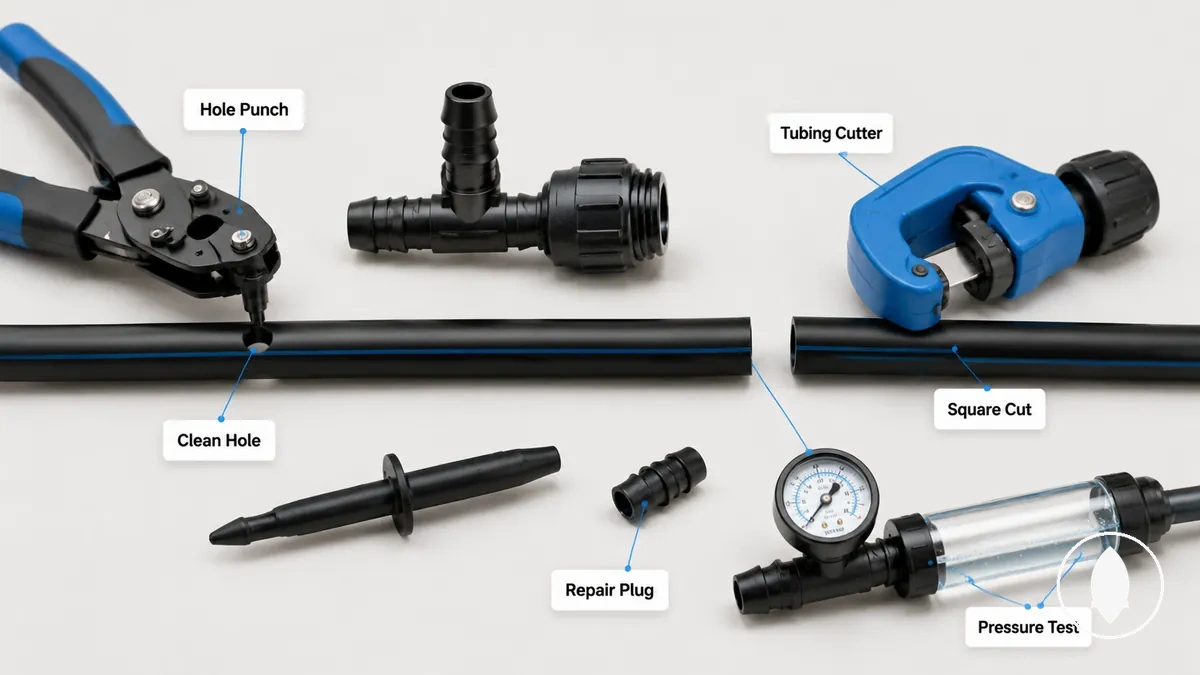

Das richtige Werkzeug oder Hilfsmittel kann die Lochform, die Schnittqualität und die Einsatzkontrolle bei der Montage von Tropfbewässerungs-Verbindern verbessern. Eine sauberere Vorbereitung trägt zu gleichmäßigeren Verbindungen bei, während die Kompatibilität zwischen Schlauch und Verbinder das Endergebnis weiterhin beeinflusst. Die folgende Tabelle fasst den Zweck gängiger Montagewerkzeuge und die Bedingungen zusammen, die sie kontrollieren helfen.

Werkzeug oder Hilfsmittel	Montageaufgabe	Kontrollierte Bedingung	Einschränkung oder Hinweis
Lochstanzenwerkzeug	Ein sauberes Loch erzeugen	Lochform für einen Widerhaken-Verbinder	Ein ausgefranstes oder zu großes Loch kann das Leckrisiko erhöhen.
Schlauchschneider	Einen rechtwinkligen Schnitt erzeugen	Saubereres Einsetzen für einen Klemmringverbinder	Schräge oder raue Schnitte können die Abdichtungsqualität verringern.
Warmes Wasser	Schlauch vor dem Einsetzen weich machen	Einsteckkraft bei steifem Schlauch	Das Weichmachen korrigiert keinen nicht passenden Schlauch.
Einsetzhilfe	Kontrolliertes Einsetzen des Verbinders unterstützen	Ausrichtung beim Einsetzen	Vermeiden Sie es, die Verbindung zu erzwingen, wenn die Passung ungeeignet ist.
Reparaturstopfen	Ein unerwünschtes oder eingerissenes Loch schließen	Geringe Montageschäden	Stark beschädigter Schlauch muss stattdessen möglicherweise ersetzt werden.
Druckprüfung	Die fertige Verbindung prüfen	Mögliches Durchsickern unter Betriebsbedingungen	Die Prüfung hilft, Probleme zu erkennen, garantiert aber kein leckfreies Ergebnis.

Ein Lochstanzenwerkzeug kann helfen, ein sauberes Loch zu erzeugen, während ein Schlauchschneider einen rechtwinkligen Schnitt ermöglicht, der die Ausrichtung des Verbinders verbessern kann. Warmes Wasser kann das Einsetzen erleichtern, wenn der Schlauch steif geworden ist, und eine Einsetzhilfe kann die Kontrolle während der Montage verbessern. Wenn ein Loch einreißt, kann ein Reparaturstopfen bei geringen Montageschäden helfen. Selbst mit geeigneten Werkzeugen vermeiden Sie es, eine Verbindung zu erzwingen, wenn die Kompatibilität oder der Schlauchzustand unklar ist.

Wenn der Schlauch in gutem Zustand ist, reichen einfache Montagewerkzeuge oft aus, um eine saubere Verbindung zu unterstützen. Wenn der Schlauch gerissen, stark verformt oder anderweitig beschädigt ist, kann ein Wechsel der Werkzeuge allein das Problem nicht beheben, da der Schlauchzustand der begrenzende Faktor bleibt.

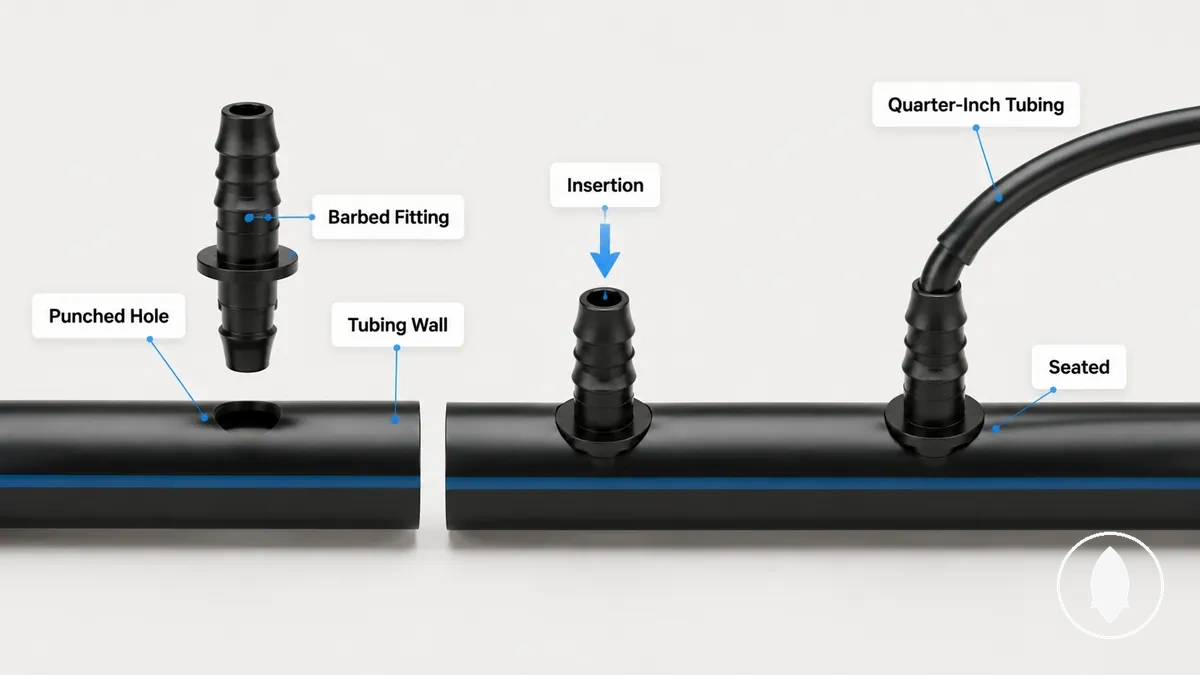

Montage von Tropfbewässerungs-Verbindern mit Widerhaken

Die Montage von Widerhaken-Verbindern beginnt mit der Methode, die für ein gestanztes Loch im Hauptschlauch oder für kompatible Viertel-Zoll-Schlauchverbindungen vorgesehen ist. Widerhaken-Verbinder werden in den Schlauch eingeführt, bis der Verbinder eine geeignete Einsetztiefe erreicht, während die endgültige Abdichtung weiterhin vom Schlauchzustand und der Passung abhängt. Befolgen Sie die folgenden Schritte, um die Montage abzuschließen.

1. Schlauch vorbereiten. Erzeugen Sie ein sauberes gestanztes Loch im Hauptschlauch oder bereiten Sie das Ende eines kompatiblen Viertel-Zoll-Schlauchs vor. Eine saubere Öffnung hilft dem Widerhaken-Verbinder, sich gleichmäßiger an der Schlauchwand abzusetzen, und kann das Leckrisiko verringern.
2. Verbinder ausrichten. Positionieren Sie den Widerhaken-Verbinder vor dem Einsetzen gerade zum gestanzten Loch oder zum Viertel-Zoll-Schlauch. Die korrekte Ausrichtung kann helfen, Schäden an der Schlauchwand während der Montage zu begrenzen.
3. Widerhaken-Verbinder einsetzen. Drücken Sie den Verbinder mit gleichmäßigem Handdruck in den Schlauch, bis die vorgesehene Einsetztiefe erreicht ist. Wenn das Einsetzen ungewöhnlich schwer fällt, überprüfen Sie die Lochgröße und den Schlauchzustand, anstatt den Widerhaken zu erzwingen.
4. Verbindung prüfen. Bestätigen Sie, dass der Verbinder vollständig eingesteckt ist und die Schlauchwand um den Widerhaken-Verbinder intakt bleibt. Eine korrekt eingesteckte Verbindung kann helfen, das Durchsickern zu verringern, wenn Schlauch und Verbinder kompatibel sind.
5. Montage testen. Lassen Sie Wasser durch die Tropfleitung laufen und überprüfen Sie die Verbindung auf Anzeichen eines Lecks an der Schlauchwand. Wenn ein Durchsickern auftritt, überprüfen Sie das gestanzte Loch, die Einsetztiefe und den Schlauchzustand erneut, bevor Sie die Montage wiederholen.

Die Vorbereitung beeinflusst die endgültige Verbindung, da ein ausgefranstes gestanztes Loch oder beschädigter Schlauch den Halt des Verbinders verringern kann. Überprüfen Sie vor dem Einsetzen, ob die Öffnung sauber und die Schlauchwand nicht eingerissen ist. Fahren Sie nur fort, wenn der Schlauch für den Widerhaken-Verbinder geeignet bleibt.

Das Einsetzen sollte gleichmäßig und kontrolliert erfolgen, nicht mit Gewalt. Gleichmäßiger Handdruck ist in der Regel ausreichend, wenn Verbinder und Schlauch kompatibel sind. Stoppen Sie und überprüfen Sie die Passung erneut, wenn übermäßige Kraft erforderlich ist, da ein schwieriges Einsetzen auf ein Problem mit der Vorbereitung oder Kompatibilität hinweisen kann.

Die Bestätigung erfolgt, nachdem der Verbinder die vorgesehene Einsetztiefe erreicht hat. Untersuchen Sie den Schlauch um den Widerhaken-Verbinder herum und führen Sie einen einfachen Wassertest durch, um auf Durchsickern zu prüfen. Fahren Sie nur fort, wenn die Verbindung unter normalen Betriebsbedingungen stabil erscheint.

Ein fester Druck garantiert keine zuverlässige Abdichtung. Das Erzwingen von Widerhaken-Verbindern in zu kleine, spröde oder schlecht gestanzte Löcher kann das Risiko eines Lecks oder eines gespaltenen Schlauchs erhöhen. Wenn der Schlauchzustand oder die Passung ungeeignet erscheint, korrigieren Sie diese Bedingungen, bevor Sie mit der Montage fortfahren.

Saubere Löcher in Hauptschläuche stanzen

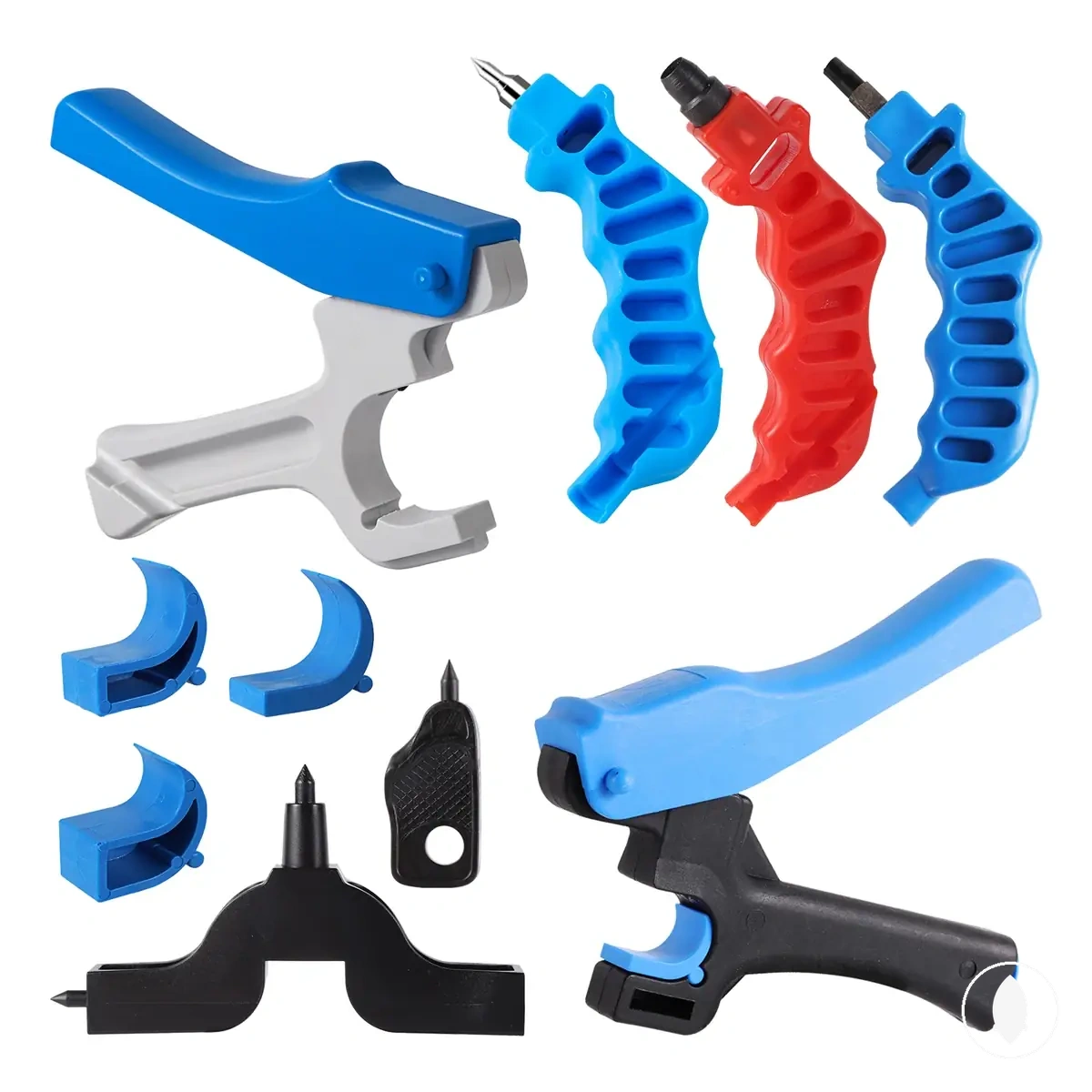

Ein sauberes Loch beginnt mit einem Lochstanzenwerkzeug, das eine Öffnung erzeugt, an der der Widerhaken an der Schlauchwand anliegen kann. Ein sauberes gestanztes Loch kann dazu beitragen, dass der Widerhaken eine gleichmäßigere Abdichtung bildet, das Ergebnis hängt jedoch weiterhin vom Schlauchzustand und der Verbindergröße ab. Befolgen Sie diese Mikroschritte, um die Lochqualität vor dem Einsetzen des Widerhaken-Verbinders zu verbessern.

Führen Sie diese Schritte aus, um ein sauberes gestanztes Loch zu erzeugen:

1. Hauptschlauch abstützen. Halten Sie den Hauptschlauch fest, bevor Sie das Lochstanzenwerkzeug verwenden, und stellen Sie sicher, dass der Schlauch während des Stanzens stabil bleibt.
2. In einem kontrollierten Winkel stanzen. Drücken Sie das Lochstanzenwerkzeug gerade in die Schlauchwand und prüfen Sie, ob das gestanzte Loch rund und sauber ist.
3. Rückstände entfernen. Entfernen Sie alle Rückstände aus dem gestanzten Loch und bestätigen Sie, dass die Öffnung frei ist, bevor Sie den Widerhaken einsetzen.
4. Wiederholtes Stanzen vermeiden. Stanzen Sie nicht erneut an derselben Stelle, da wiederholtes Stanzen die Schlauchwand schwächen kann. Wenn das gestanzte Loch eingerissen oder vergrößert ist, überprüfen Sie es vor dem Fortfahren, da es das Risiko des Durchsickerns erhöhen kann.

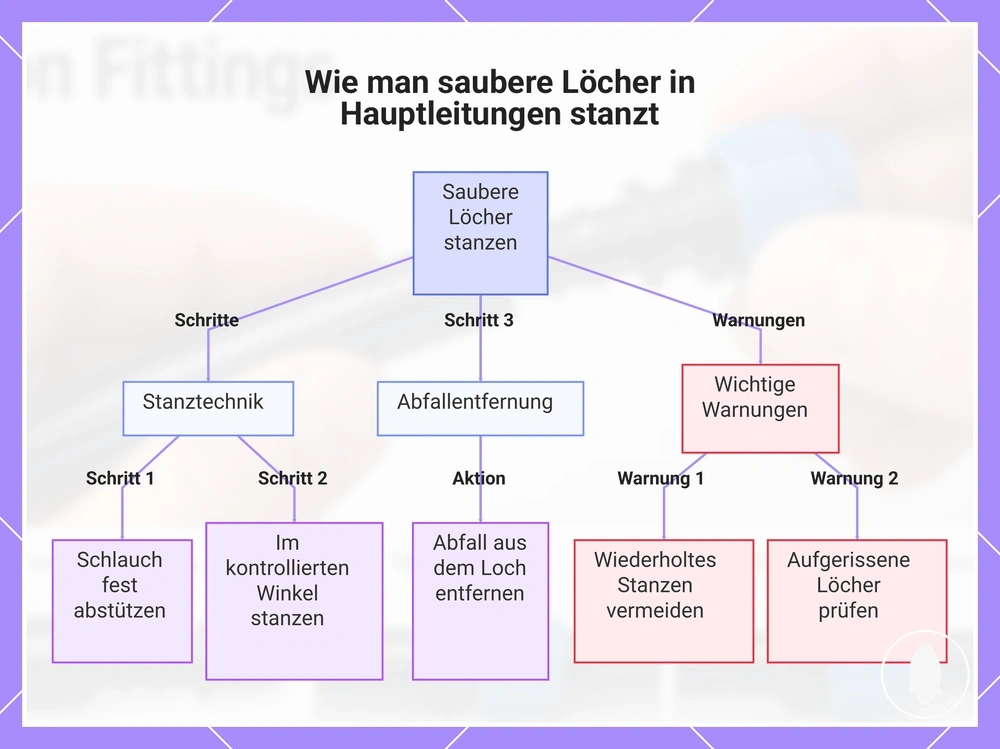

Diese Grafik zeigt die wichtigsten Schritte und Warnungen zum Erzeugen eines sauberen gestanzten Lochs in der Hauptleitung vor dem Einsetzen eines Barb-Anschlusses.

Widerhaken-Verbinder vollständig in den Schlauch einsetzen

Ein Widerhaken-Verbinder sollte vollständig eingesteckt sein, sodass der Widerhaken an der Schlauchwand anliegt, anstatt teilweise freizuliegen. Setzen Sie den Widerhaken-Verbinder mit dem korrekten Einsetzwinkel und gleichmäßigem Druck ein, bis er seine vorgesehene Sitzposition erreicht hat. Prüfen Sie visuell, ob der Widerhaken vollständig eingesteckt ist, bevor Sie zur nächsten Verbindung übergehen.

Verwenden Sie diese Checkliste, um die korrekte Sitzposition zu bestätigen:

• Einsetzwinkel prüfen. Richten Sie den Widerhaken-Verbinder am Schlauch aus, sodass er gerade ohne Verdrehen eintritt, und stellen Sie sicher, dass der Verbinder während des Einsetzens ausgerichtet bleibt.
• Gleichmäßigen Druck ausüben. Drücken Sie den Widerhaken-Verbinder mit gleichmäßigem Druck in den Schlauch, und stoppen Sie, wenn ungewöhnlicher Widerstand darauf hindeutet, dass die Verbindung überprüft werden sollte.
• Vollständige Sitzposition bestätigen. Überprüfen Sie, ob der Widerhaken vollständig eingesteckt und nicht teilweise freiliegt und ob die Schlauchwand gleichmäßig um den Verbinder anliegt.
• Endgültige Verbindung prüfen. Bestätigen Sie, dass der Widerhaken-Verbinder sicher sitzt und keine sichtbare Bewegung aufweist. Wenn während des Tests ein freiliegender Widerhaken oder sichtbares Durchsickern auftritt, überprüfen Sie die Verbindung, bevor Sie fortfahren.

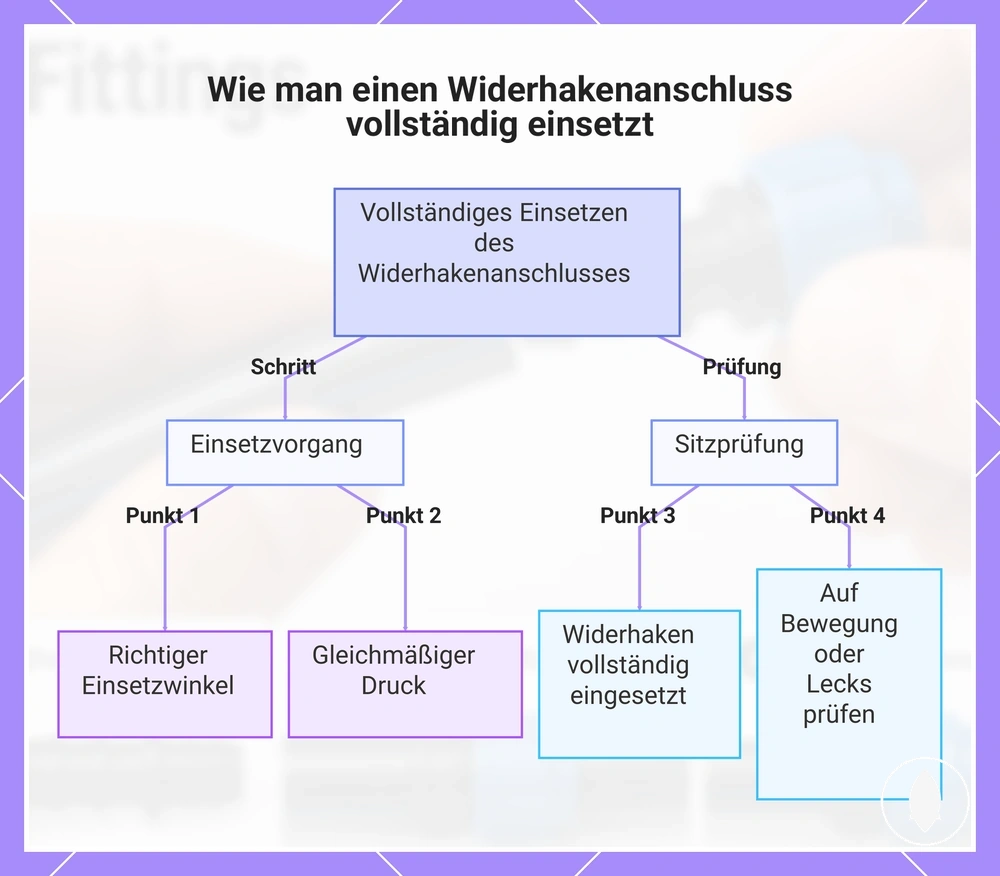

Diese Übersicht beschreibt die Checkliste zum vollständigen Einstecken eines Widerhakenanschlusses in einen Schlauch, einschließlich der Einsteck-Schritte und der Überprüfung nach dem Einstecken.

Anschluss von Viertel-Zoll-Schlauch an Hauptschlauch-Widerhaken

Der Anschluss eines Viertel-Zoll-Schlauchs an einen Hauptschlauch-Widerhaken beginnt mit einem sauberen Schlauchende, korrekter Ausrichtung und kontrolliertem Druck, um die Gefahr von Dehnung oder Rissbildung zu verringern. Der Viertel-Zoll-Schlauch sollte bis zur vorgesehenen Einsetztiefe auf den Hauptschlauch-Widerhaken aufgeschoben werden, ohne die Verbindung zu erzwingen. Überprüfen Sie die Schlauchposition, bevor Sie die Verbindung bestätigen.

Richten Sie das Schlauchende am Hauptschlauch-Widerhaken aus, bevor Sie gleichmäßigen Druck ausüben, damit der Versorgungsschlauch gerade aufgeschoben wird. Wenn sich der Viertel-Zoll-Schlauch steif anfühlt, kann leichtes Erwärmen die Flexibilität verbessern, da Materialzustand und Alter variieren können. Schieben Sie den Schlauch bis zur vorgesehenen Einsetztiefe auf und prüfen Sie dann, ob die Verbindung einen angemessenen Zugwiderstand ohne übermäßige Bewegung bietet. Wenn der Schlauch gedehnt wird, zu reißen beginnt oder einen geringen Zugwiderstand zeigt, überprüfen Sie die Verbindung, bevor Sie fortfahren, da der Halt vom Schlauchzustand abhängen kann.

Montage von Klemmringverbindern für Tropfbewässerung

Die Montage von Klemmringverbindern beginnt mit einem Schlauch, der zum Verbinder passt, da Klemmringverbinder abdichten, indem sie den Außendurchmesser des Schlauchs umfassen. Ein sauberes Schlauchende und der korrekte Sitz helfen der Verbinderaufnahme, den Schlauch zu greifen, während die endgültige Passung vom Außendurchmesser des Schlauchs und der Verbinderkonstruktion abhängt. Befolgen Sie die folgenden Schritte, um die Montage abzuschließen.

Bereiten Sie den Schlauch mit einem rechtwinkligen Schnitt vor, da ein sauberes Schlauchende gleichmäßiger in die Aufnahme eingeführt werden kann. Wenn sich der Schlauch steif anfühlt, kann leichtes Erwärmen die Weichheit des Schlauchs verbessern und die Einsteckkraft verringern, obwohl es einen Durchmesserunterschied nicht korrigiert. Führen Sie den Schlauch mit gleichmäßigem Druck ein, anstatt ihn zu erzwingen, wenn der Widerstand zu groß wird. Fahren Sie nur fort, wenn der Schlauch korrekt in die Aufnahme zu passen scheint.

1. Schlauch prüfen. Bestätigen Sie, dass der Außendurchmesser des Schlauchs zur Konstruktion des Klemmringverbinders passt und dass das Schlauchende einen sauberen, rechtwinkligen Schnitt aufweist.
2. Schlauchende vorbereiten. Erwärmen Sie bei Bedarf steifen Schlauch leicht, um die Weichheit vor dem Einsetzen zu verbessern, da der Schlauchzustand variieren kann.
3. In die Aufnahme einführen. Drücken Sie den Schlauch mit gleichmäßiger Einsteckkraft in die Aufnahme, bis der Anschlagpunkt oder die vorgesehene Sitzposition für diesen Verbinder erreicht ist.
4. Sitzposition bestätigen. Überprüfen Sie, ob der Schlauch ohne sichtbare Bewegung oder Beschädigung am Schlauchende in der Aufnahme sitzt.
5. Druckprüfung durchführen. Lassen Sie das System laufen und überprüfen Sie die Verbindung auf Durchsickern. Wenn ein Durchsickern auftritt, überprüfen Sie den Schlauchzustand, den Sitz und die Passung erneut, da das Ergebnis vom Zustand der Verbindung abhängen kann.

Ein Klemmringverbinder dichtet nicht allein durch die Einsteckkraft ab. Die Klemmringpassung hängt davon ab, dass der Außendurchmesser des Schlauchs zur Verbinderkonstruktion passt, und beschädigter Schlauch oder der falsche Durchmesser können den Halt verringern, selbst wenn der Schlauch den Anschlagpunkt erreicht.

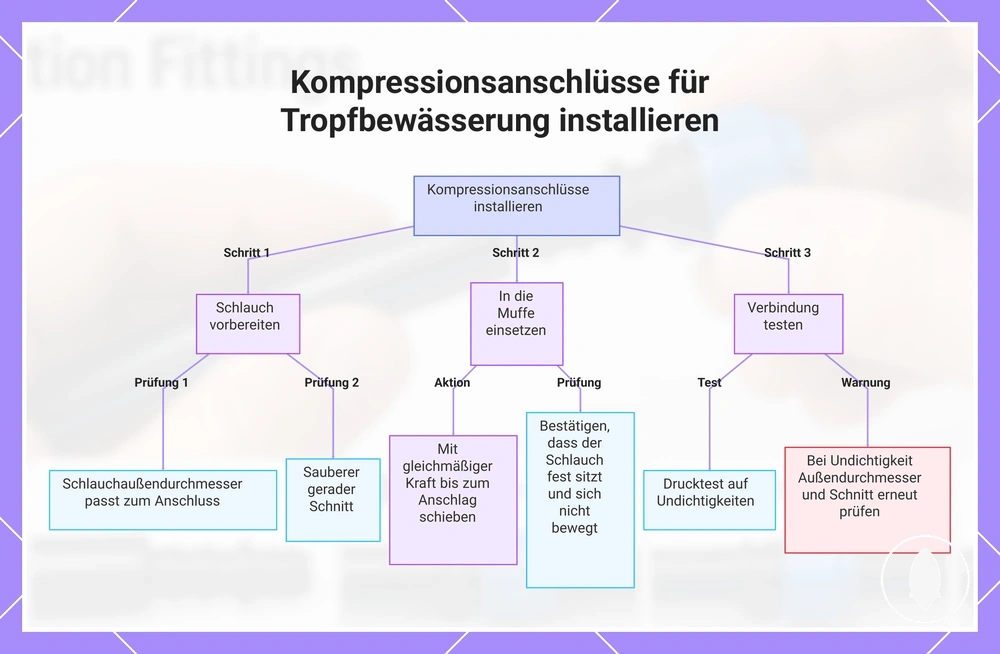

Diese Grafik zeigt die wesentlichen Prüfungen und Schritte zur Installation von Kompressionsanschlüssen für Tropfbewässerung: Schlauchvorbereitung, Einsetzen und Test.

Schlauch vor dem Einsetzen in Klemmringverbinder weich machen

Das Weichmachen des Schlauchs kann helfen, wenn die Schlauchsteifigkeit verhindert, dass das Schlauchende korrekt in einem Klemmringverbinder sitzt. Wenn steifer Schlauch dem Einsetzen Widerstand entgegensetzt, kann sanftes Weichmachen die Flexibilität vor der Montage verbessern. Verwenden Sie die folgende Methode nur als Hilfe für das Einsetzen.

Legen Sie das Schlauchende für kurze Zeit in warmes Wasser, bis es flexibler wird, und prüfen Sie dann vor dem Einsetzen, dass das Schlauchende seine Form behält. Führen Sie den Schlauch mit gleichmäßigem Druck in den Klemmringverbinder ein, anstatt ihn zu erzwingen. Wenn der Schlauch dem Sitzen immer noch Widerstand entgegensetzt, überprüfen Sie den Schlauchzustand und die Verbinderkompatibilität erneut, da das Weichmachen des Schlauchs die falsche Größe, Risse oder nicht passende Verbinder nicht korrigiert. Vermeiden Sie Überhitzung, da übermäßige Hitze das Risiko von Verformung oder Rissbildung erhöhen kann.

Schlauch bis zum korrekten Anschlagpunkt des Klemmringverbinders schieben

Unvollständiges Einsetzen ist eine häufige Ursache für Leckagen, da das Schlauchende den korrekten Anschlagpunkt im Inneren eines Klemmringverbinders möglicherweise nicht erreicht. Schieben Sie den Schlauch, bis der eingesetzte Schlauch den durch die Verbinderkonstruktion vorgesehenen Anschlagpunkt erreicht. Bestätigen Sie die Position durch eine Sicht- oder Tastprüfung, bevor Sie fortfahren.

Überprüfen Sie, ob das Schlauchende einen sauberen, rechtwinkligen Schnitt aufweist, da ein schräger Schnitt zu einem teilweisen Einsetzen beitragen kann. Während sich der Schlauch in den Klemmringverbinder bewegt, kann eine Änderung des Widerstands darauf hindeuten, dass sich die Einsetztiefe dem Aufnahmenanschlag nähert, wobei das Gefühl je nach Verbinderkonstruktion variieren kann. Bestätigen Sie nach dem vollständigen Einsetzen, dass der eingesetzte Schlauch vollständig eingerastet bleibt, und führen Sie eine Leckprüfung durch, wenn die Verbindung in Betrieb genommen wird. Wenn der Schlauch teilweise eingeführt erscheint oder sich der Widerstand ungewöhnlich anfühlt, entfernen Sie den Schlauch, überprüfen Sie das Schlauchende und testen Sie erneut, da die Bestätigung des Anschlagpunkts von der Verbinderkonstruktion und dem Schlauchzustand abhängt.

Neue Verbinderverbindungen auf Lecks testen

Testen Sie jede neue Verbinderverbindung, bevor Sie die Bewässerungsleitung abdecken oder verlassen, da eine frühzeitige Prüfung ein Leck erkennen kann, während die Verbindung noch leicht zu korrigieren ist. Ein Wassertest hilft, Durchsickern, lockeren Sitz, druckbedingte Bewegung oder schlechte Passung zu erkennen, bevor die Montage als abgeschlossen betrachtet wird. Verwenden Sie die folgende Diagnose-Checkliste, um den wahrscheinlichsten Zustand und die nächste sofortige Überprüfung zu ermitteln.

• Verbindungspunkt mit sichtbarem Durchsickern: Wahrscheinlicher Zustand: unvollständiger Sitz. Sofortige Überprüfung: Verbinder neu einsetzen und erneut testen.
• Schlauchbewegung während des Druckaufbaus: Wahrscheinlicher Zustand: lockerer Verbinder oder teilweises Einsetzen. Sofortige Überprüfung: bestätigen, dass der Schlauch vollständig eingesteckt bleibt, und eine weitere Druckprüfung durchführen.
• Verbinderdrehung nach der Montage: Wahrscheinlicher Zustand: instabiler Sitz. Sofortige Überprüfung: Verbindungspunkt prüfen und nach Bestätigung der Passung erneut testen.
• Langsames Leck nach Beginn des Wasserflusses: Wahrscheinlicher Zustand: geringfügiges Sitzproblem oder schlechte Passung. Sofortige Überprüfung: Sichtprüfung durchführen und die Verbindung bestätigen, bevor fortgefahren wird.
• Leck ohne sichtbare Bewegung: Wahrscheinlicher Zustand: beschädigter Schlauch oder ein anderes Verbindungsproblem. Sofortige Überprüfung: Schlauch um den Verbindungspunkt herum prüfen, bevor die weitere Diagnose erfolgt.

Wenn ein Leck aufhört, nachdem der Verbinder neu eingesetzt wurde, war wahrscheinlich ein unvollständiger Sitz die Ursache. Wenn das Durchsickern nach Überprüfung der Verbindung anhält, können auch beschädigter Schlauch oder druckbedingte Belastung zum Leck beitragen. Wenn die Ursache unklar bleibt, trennen Sie Sitzprobleme von Schlauchschäden, bevor Sie die Diagnose erweitern.

Ein Leck nach der Montage bedeutet nicht automatisch, dass der Verbinder defekt ist. Neue Verbindungen sollten zuerst auf Sitz, Bewegung und sichtbares Durchsickern geprüft werden, da diese Zustände direkt nach der Montage oft leichter zu korrigieren sind. Wenn das Leck nach diesen Prüfungen anhält, fahren Sie mit Lecks nach der Installation beheben für eine detailliertere Diagnose fort.

Wenn die Verbindung nicht neu eingesetzt werden kann oder der Schlauch sichtbar beschädigt ist, kann eine zusätzliche Prüfung nur begrenzten Nutzen bringen. Nachdem die grundlegenden Montageprüfungen abgeschlossen sind, kann Verbinder entfernen und ersetzen der geeignete nächste Schritt für Teile sein, die nicht korrekt eingesetzt werden können oder Beschädigungen aufweisen.

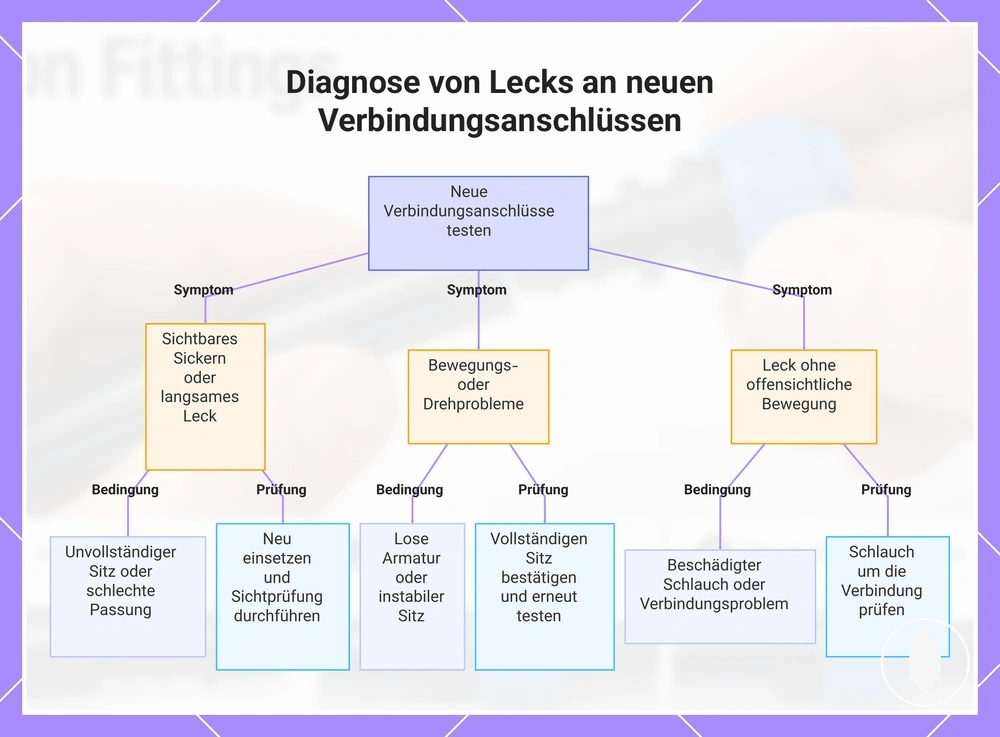

Dieses Diagramm zeigt häufige Symptome von Lecks an neuen Verbindungsanschlüssen, deren wahrscheinliche Bedingungen und die sofort durchzuführende Prüfung.

Montagefehler, die zu Lecks oder lockeren Verbindern führen

Montagefehler sind eine häufige Ursache für Lecks und lockere Verbinder, da schlechte Passung, unvollständiger Sitz oder beschädigter Schlauch eine neue Verbindung schwächen können. Die meisten Probleme beginnen mit falscher Größenwahl, unsauberer Lochqualität, zu geringer Einsetztiefe, sprödem Schlauch, übermäßiger Kraft oder ausgelassener Prüfung. Verwenden Sie die folgende Checkliste, um jeden Fehler zu identifizieren, zu verstehen, warum er ein Risiko darstellt, und den geeigneten Vermeidungsschritt anzuwenden.

• Falsche Größe: Ein Verbinder in falscher Größe kann eine schlechte Passung erzeugen, die zu Lecks führen kann. Bestätigen Sie die Kompatibilität von Schlauch und Verbinder vor der Montage.
• Unsauberes Loch: Ein unsauberes Loch kann verhindern, dass ein Widerhaken-Verbinder gleichmäßig abdichtet, und kann Durchsickern verursachen. Erzeugen Sie ein sauberes Loch und prüfen Sie es vor dem Einsetzen des Verbinders.
• Schräger Schlauchschnitt: Ein unebener Schlauchschnitt kann die Sitzqualität verringern. Führen Sie einen sauberen, rechtwinkligen Schnitt aus, bevor Sie den Verbinder anschließen.
• Zu geringe Einsetztiefe: Ein nicht vollständig eingesteckter Verbinder kann bei Druckanstieg locker werden. Bestätigen Sie das vollständige Einsetzen und testen Sie die Verbindung erneut.
• Spröder Schlauch: Spröder Schlauch kann reißen, wenn während der Montage Kraft aufgebracht wird. Überprüfen Sie den Schlauchzustand, bevor Sie fortfahren.
• Übermäßige Kraft: Das Erzwingen eines Verbinders in eine ungeeignete Passung kann den Schlauch beschädigen oder die Öffnung vergrößern. Stoppen und überprüfen Sie die Passung erneut, anstatt mehr Kraft aufzuwenden.
• Ausgelassene Prüfung: Eine ausgelassene Prüfung kann ein langsames Leck unbemerkt lassen. Führen Sie einen Wassertest durch, bevor Sie die Montage als abgeschlossen betrachten.

Falsche Größe, unsaubere Lochqualität und zu geringe Einsetztiefe können ähnliche Symptome hervorrufen, die Korrektur hängt jedoch von der zugrundeliegenden Ursache ab. Ein Kompatibilitätsproblem unterscheidet sich von einem unsauberen Loch, und ein unvollständiger Sitz unterscheidet sich von beschädigtem Schlauch. Identifizieren Sie die wahrscheinliche Ursache, bevor Sie weitere Änderungen an der Verbindung vornehmen.

Ein neues Leck ist nicht immer allein auf einen Montagefehler zurückzuführen, da schlechte Kompatibilität oder eine bereits beschädigte Komponente ähnliche Symptome hervorrufen können. Bestätigen Sie den Sitz, den Schlauchzustand und die Passung, bevor Sie annehmen, dass ein Verbinder defekt ist. Eine breitere Anleitung zur Vermeidung finden Sie unter Montagefehler vermeiden, nachdem Sie die montagespezifischen Prüfungen abgeschlossen haben.

Lecks und lockere Verbinder werden nicht allein durch Kraft oder wiederholtes Nachjustieren verhindert. Die Vermeidung beginnt mit kompatiblen Teilen, sauberer Vorbereitung, korrektem Sitz und einer Prüfung, bevor das System in Betrieb genommen wird. Wenn diese Prüfungen das Problem nicht lösen, überprüfen Sie die Verbindung erneut, bevor Sie fortfahren.

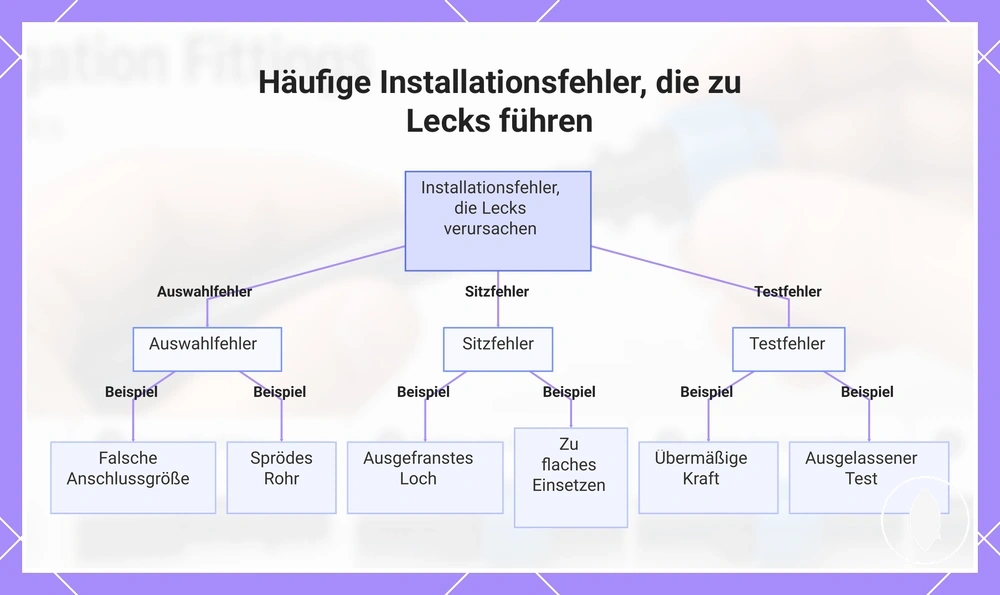

Diese Grafik fasst die häufigsten Installationsfehler zusammen, die zu Lecks oder lockeren Verbindungen führen, geordnet nach Kategorie.
