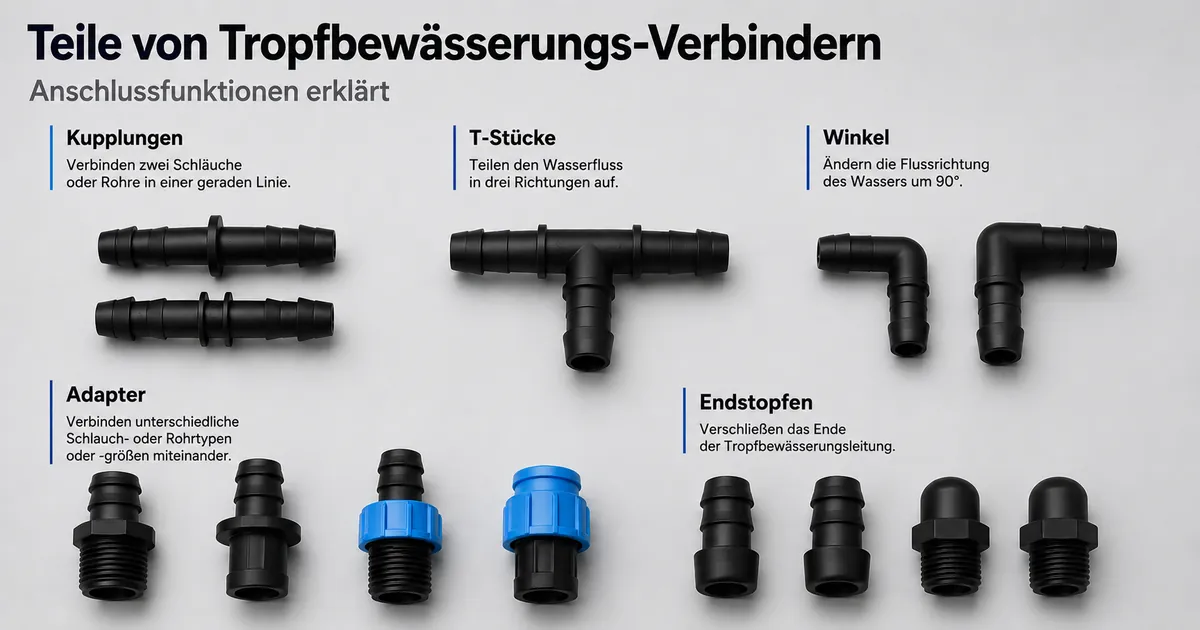

Teile von Tropfbewässerungs-Verbindern und ihre Anschlussfunktionen

Tropfbewässerungs-Verbinder sind Verbindungskomponenten, die Abschnitte einer Schlauchleitung verbinden, abzweigen, umlenken, anpassen, verkleinern oder verschließen. Die Bezeichnungen der Verbinder werden verständlicher, wenn jedes Teil anhand seiner Anschlussfunktion und nicht nur seiner Form betrachtet wird. Diese funktionsorientierte Betrachtung zeigt, wie die Teile der Verbinder mit dem Durchfluss in einem Tropfbewässerungssystem zusammenhängen.

Eine Schlauchleitung kann verschiedene Anschlusspunkte aufweisen, an denen ein Verbinder den Weg ändert, einen Abzweig erzeugt, unterschiedliche Formate verbindet oder ein offenes Ende verschließt. Zu den üblichen Funktionsgruppen gehören Kupplungen zum Verbinden von Schlauchabschnitten, T-Stücke für Abzweigungen, Winkelstücke für Richtungsänderungen, Adapter für Übergänge und Endkappen zum Verschließen.

Die Bezeichnungen der Verbinder geben Aufschluss darüber, welche Funktion ein Teil an einem Anschlusspunkt ausführt. Größe, Montage und Anordnung sind zugehörige Kriterien, jedoch von der Bestimmung der Rolle jedes Verbinderteils getrennt zu betrachten.

Verbindungsteile sind Verbindungskomponenten innerhalb eines Tropfbewässerungssystems, nicht alle Systemkomponenten. Schläuche, Tropfer, Ventile und andere Teile können über Verbinder angeschlossen werden, während der Verbinder selbst die Verbindungsfunktion beschreibt, die er ausführt.

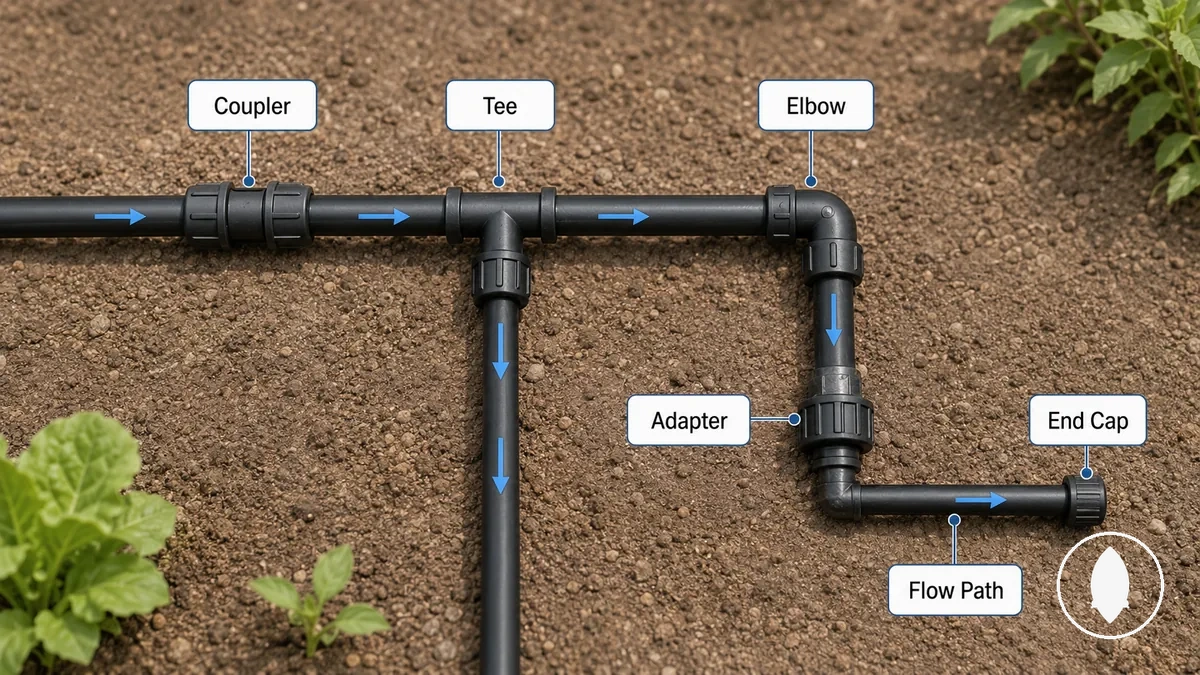

Was Tropfbewässerungs-Verbindungsteile in einer Schlauchleitung bewirken

Tropfbewässerungs-Verbindungsteile sind Verbindungskomponenten, die Schlauchwege verbinden, abzweigen, umlenken, anpassen, verkleinern oder verschließen. Jedes Verbindungsteil hat eine Anschlussfunktion, die beeinflusst, wie eine Schlauchleitung angeordnet ist und wie der Durchflusspfad durch verbundene Abschnitte geleitet wird.

Tropfbewässerungs-Verbindungsteile steuern Anschlusspunkte innerhalb einer Schlauchleitung, indem sie ändern, wie Abschnitte miteinander verbunden werden. Die Funktion der Verbinder im System hängt beispielsweise davon ab, ob ein Teil zum Verbinden von Schlauchabschnitten, zum Erzeugen eines Abzweigs, zum Ändern der Richtung, zum Herstellen eines Übergangs oder zum Verschließen eines offenen Endes verwendet wird. Kupplungen unterstützen das Verbinden, T-Stücke die Abzweigsteuerung, Winkelstücke die Umlenkung, Adapter die Übergänge und Endkappen das Verschließen der Leitung.

Verbindungsteile sind Verbindungskomponenten, nicht identisch mit jedem Teil eines Tropfbewässerungssystems. Schläuche, Tropfer, Filter, Druckregler und Ventile können zusammen mit Verbindern arbeiten, während jede Komponente eine eigene Rolle im System hat. Das genaue Verbindungsergebnis kann vom Verbindertyp und vom Zustand des Schlauchs abhängen.

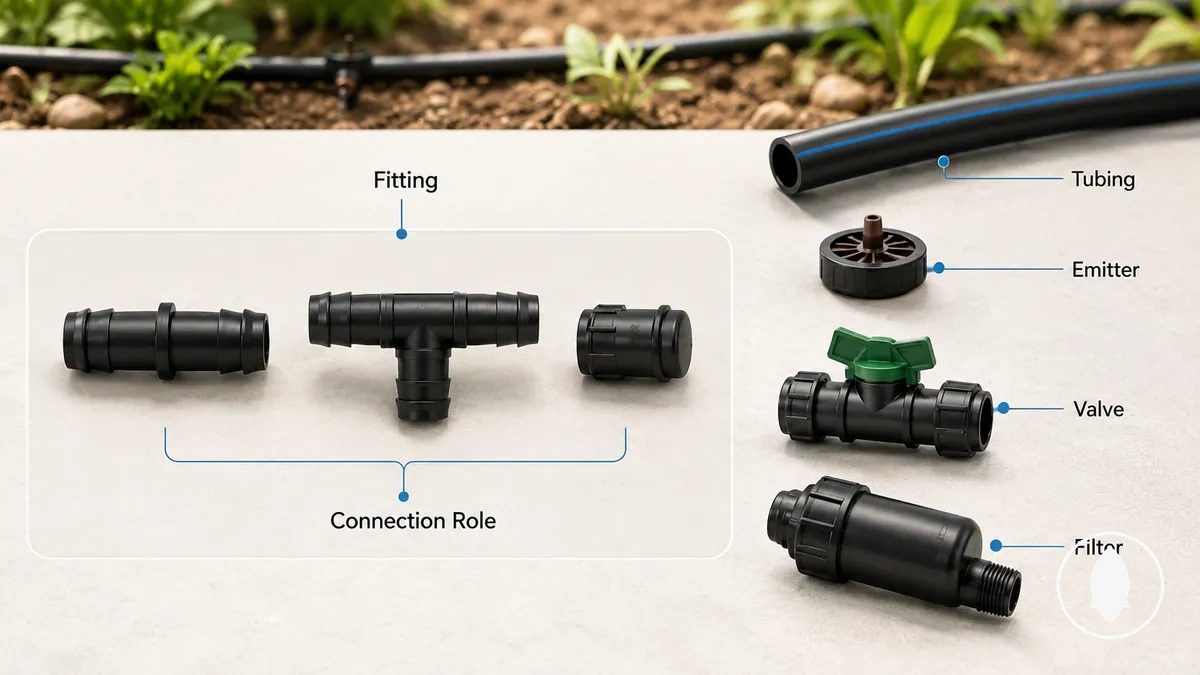

Verbindungsteile im Vergleich zu anderen Teilen eines Tropfbewässerungssystems

Verbindungsteile sind Verbindungskomponenten, nicht jedes Teil eines Tropfbewässerungssystems. Sie legen fest, wie Abschnitte an einem Anschlusspunkt verbunden werden, während andere Systemkomponenten verschiedene Funktionen innerhalb der Schlauchleitung und des Durchflusspfads ausführen. Diese Abgrenzung trennt die Verbinderrollen von den umgebenden Bewässerungsteilen.

Ein Anwender kann mehrere Teile in einer Tropfbewässerungsleitung erkennen, jedoch hat jedes Teil eine andere Rolle. Verbindungsteile konzentrieren sich auf das Verbinden, Abzweigen, Umlenken, Anpassen, Verkleinern oder Verschließen von Verbindungen. Der Schlauch trägt den Leitungsweg, während Tropfer, Ventile, Filter, Druckregler und Zeitschaltuhren andere Systemfunktionen unterstützen.

Bauteil	Hauptfunktion	Ist es ein Verbindungsteil?	Abgrenzungshinweis
Verbindungsteile	Schlauchabschnitte verbinden oder Anschlusspfade ändern	Ja	Legt die Verbinderrolle an einem Anschlusspunkt fest
Schlauch	Führt den Durchflusspfad zwischen Anschlusspunkten	Nein	Stellt den Leitungsabschnitt bereit, den Verbinder verbinden
Tropfer	Gibt Wasser aus der Bewässerungsleitung ab	Nein	Erfüllt eine andere Funktion als Verbindungsteile
Ventil	Steuert den Wasserfluss im System	Nein	Steuert den Durchfluss, anstatt Schlauchabschnitte zu verbinden
Filter	Unterstützt die Wasserqualitätssteuerung im System	Nein	Unterstützt den Systembetrieb, anstatt als Verbindungsteil zu dienen
Druckregler	Unterstützt die Steuerung der Druckverhältnisse	Nein	Hat eine andere Rolle als Verbindungsteile
Zeitschaltuhr	Steuert die Bewässerungspläne	Nein	Betrifft den Betrieb, nicht die Verbinderfunktion

Der Hauptunterschied besteht darin, dass Verbindungsteile Verbinderrollen beschreiben, während andere Teile eines Tropfbewässerungssystems verschiedene Funktionen rund um die Leitung unterstützen. Einige Komponenten können je nach Bauweise Funktionen kombinieren, daher sollte die Rolle anhand des Anschlusspunkts und des Komponentenzwecks bestimmt werden.

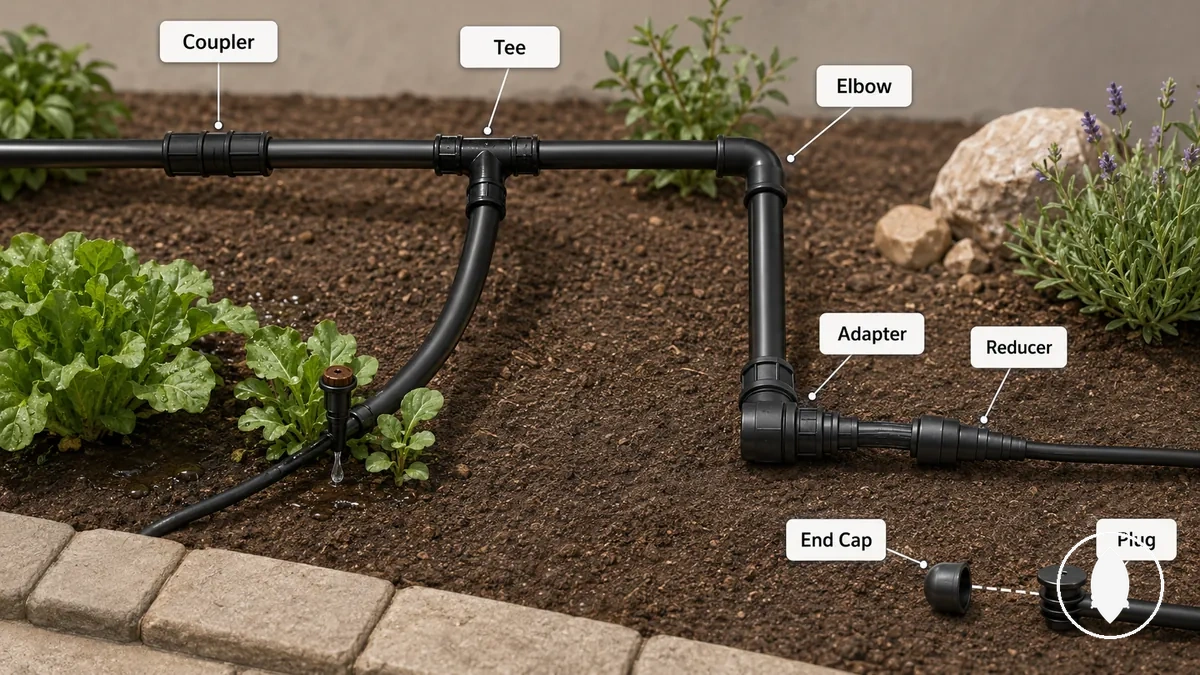

Wichtigste Anschlussfunktionen nach Verbinderform

Die Form eines Verbinders gibt einen Hinweis auf die Anschlussfunktion, die ein Tropfbewässerungs-Verbinder in einer Schlauchleitung ausführt. Die Form hilft zu erkennen, ob ein Teil für eine gerade Verbindung, eine Abzweigverbindung, eine Richtungsänderung, einen Übergang oder einen Leitungsverschluss verwendet wird. Diese Anschlussfunktionen erklären, wie verschiedene Verbinderformen mit ihrem Zweck zusammenhängen.

Bei der Auswahl einer Funktion an einem Schlauchpunkt kann die Form des Verbinders helfen zu erkennen, wie eine Verbindung den Leitungszustand verändert. Die Tabelle ordnet gebräuchliche Verbinderformen ihren Anschlussfunktionen, typischen Leitungszuständen und praktischen Ergebnissen zu.

Die Beziehung zwischen Verbinderform und Funktion hilft, Formrollen von allgemeineren Verbinderkategorien zu unterscheiden. Siehe Verbindertypen im Überblick für die Organisation von Verbindergruppen über einzelne Formrollen hinaus.

Form des Verbinders	Anschlussfunktion	Typischer Leitungszustand	Praktisches Ergebnis
Kupplung	Gerade Verbindung	Zwei Schlauchabschnitte benötigen eine direkte Verbindung	Verbinder Abschnitte entlang des gleichen Schlauchwegs
Reparaturkupplung	Gerade Verbindung an einer Reparaturstelle	Ein Schlauchabschnitt benötigt eine Verbindungsänderung	Stellt eine Verbindung zwischen Schlauchabschnitten her
T-Stück	Abzweigverbindung	Eine Leitung benötigt einen zusätzlichen Abzweigpfad	Erzeugt einen Abzweig von der Schlauchrichtung
Winkelstück	Richtungsänderung	Der Schlauch muss an einem Anschlusspunkt umgelenkt werden	Ändert die Richtung des Schlauchwegs
Adapter	Übergangsverbindung	Unterschiedliche Anschlussformate müssen verbunden werden	Stellt einen Übergang zwischen Anschlusstypen her
Reduzierstück	Größenübergang	Ein Anschluss erfordert eine Größenänderung	Verbinder Abschnitte mit unterschiedlichen Größenverhältnissen
Endkappe	Leitungsverschluss	Ein offenes Schlauchende muss verschlossen werden	Verschließt das Ende einer Schlauchleitung
Stopfen	Öffnungsverschluss	Eine bestimmte Öffnung muss verschlossen werden	Stoppt den Durchfluss durch die ausgewählte Öffnung
Reparaturstopfen	Lochverschluss	Eine unerwünschte Öffnung muss verschlossen werden	Erzeugt einen Verschlusspunkt für die Öffnung

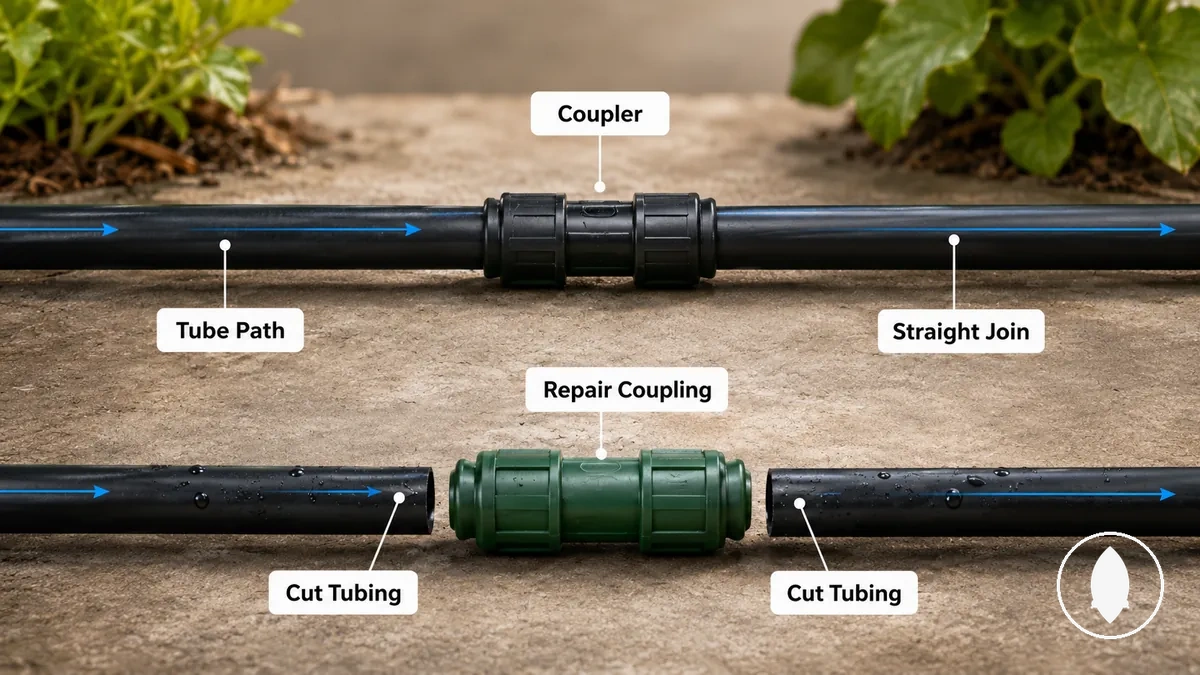

Kupplungen und Reparaturkupplungen für gerade Schlauchverbindungen

Kupplungen und Reparaturkupplungen sind Verbindungsteile für gerade Leitungen, die Schlauchabschnitte entlang des gleichen Wegs verbinden. Eine Kupplung stellt eine gerade Schlauchverbindung her, während eine Reparaturkupplung verwendet wird, wenn ein durchtrennter Schlauchabschnitt oder eine Reparaturstelle eine neue Verbindung benötigt.

Ein durchtrennter Schlauchabschnitt oder eine Schlauchverlängerung kann eine gerade Schlauchverbindung erfordern, um die Leitungsdurchgängigkeit zu erhalten. Eine Kupplung dient zum Verbinden von Schlauchabschnitten in derselben Leitung, während eine Reparaturkupplung zum Verbinden an einer Reparaturstelle dient. Das Verbindungsergebnis kann von der Schlauchgröße, der Verbinderkonstruktion und dem Schlauchzustand abhängen.

T-Stücke für Abzweigverbindungen

T-Stücke sind Teile, die eine Abzweigverbindung von einer Schlauchleitung in einen anderen Weg herstellen. Ein T-Stück hat drei Öffnungen, die eine Hauptleitungsverbindung und einen separaten Schlauchabzweig ermöglichen. Die Form mit drei Öffnungen kennzeichnet seine Abzweigfunktion innerhalb des Schlauchsystems.

Ein T-Stück kann eine Hauptleitung mit einer Seitenleitung verbinden, wo eine Abzweigverbindung benötigt wird. Der Anschlusspunkt erzeugt eine geteilte Strömung durch den Abzweigpfad. Die genaue Abzweigposition hängt vom Schlauchweg und der vorgesehenen Anschlussfunktion ab.

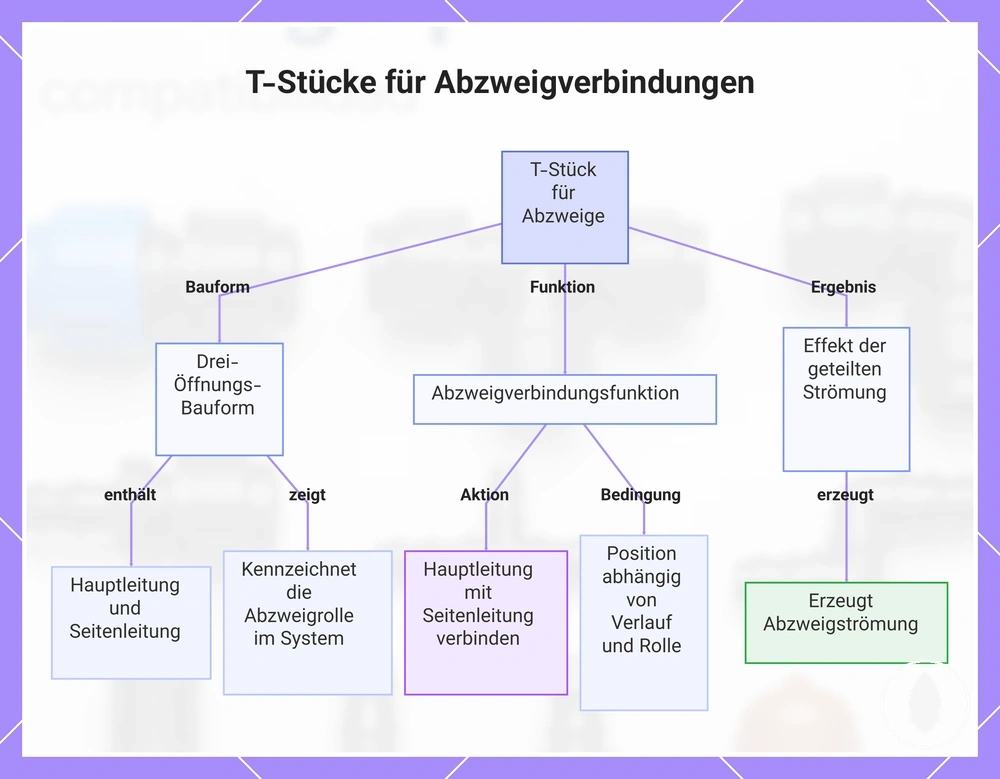

Dieses Diagramm erklärt das Design, die Funktion und den Durchfluss eines T-Stücks, das zum Erstellen einer Abzweigverbindung in einem Rohrsystem verwendet wird.

Winkelstücke für Richtungsänderungen

Winkelstücke sind Teile, die eine Richtungsänderung in einem Schlauchweg erzeugen. Die abgewinkelte Form eines Winkelstücks ermöglicht es einem Anschlusspunkt, den Schlauchweg umzulenken, während der Fokus auf seiner Anschlussfunktion bleibt. Die Form kennzeichnet die Umlenkfunktion des Verbinders.

Eine Ecke oder Beetkante kann ein Winkelstück erfordern, wenn ein Schlauchweg die Richtung ändern muss. Die abgewinkelte Form kann einen saubereren Weg ermöglichen, während die Auswirkung auf die Biegebeanspruchung von der Schlauchflexibilität, dem verfügbaren Platz und dem spezifischen Anschlusszustand abhängt.

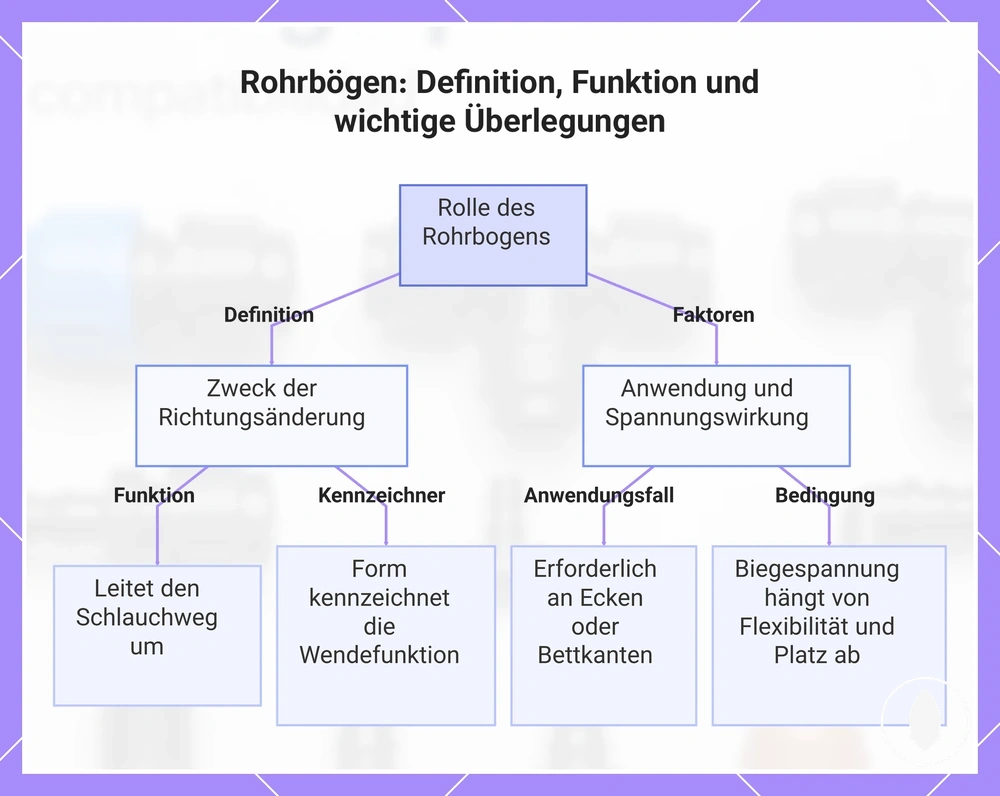

Dieses Diagramm definiert Rohrbögen, erklärt ihre Rolle als Richtungswechsler und hebt praktische Faktoren für ihre Verwendung hervor.

Adapter und Reduzierstücke für Format- oder Größenübergänge

Adapter und Reduzierstücke sind Übergangsteile, die verwendet werden, wenn eine direkte Verbindung nicht passt. Ein Adapter übernimmt einen Formatübergang, während ein Reduzierstück einen Größenübergang übernimmt. Der Unterschied hängt davon ab, ob die Verbindung eine Änderung des Anschlusstyps oder eine Änderung des Größenverhältnisses erfordert.

Ein Gewindeanschluss, der mit einem Schlauchanschluss verbunden wird, ist ein Beispiel dafür, dass ein Adapter einen Formatübergang ermöglichen kann. Eine Verbindung von einem größeren zu einem kleineren Schlauch ist ein Beispiel dafür, dass ein Reduzierstück einen Größenübergang ermöglichen kann. Das Verbindungsergebnis kann vom Verbindertyp, der Schlauchnorm und der Größentoleranz abhängen.

Teilname	Übergangsart	Typische Situation	Vor der Verwendung prüfen
Adapter	Formatübergang	Unterschiedliche Anschlussformate müssen verbunden werden	Anschlusstyp und Kompatibilitätsbedingungen prüfen
Reduzierstück	Größenübergang	Unterschiedliche Schlauchgrößen müssen verbunden werden	Größenverhältnis und Verbinderanforderungen prüfen

Endkappen, Endstopfen und Reparaturstopfen zum Stoppen des Durchflusses

Endkappen, Endstopfen und Reparaturstopfen sind Verschlussteile, die zum Stoppen des Durchflusses unter verschiedenen Schlauchbedingungen verwendet werden. Eine Endkappe oder ein Endstopfen verschließt ein offenes Leitungsende, während ein Reparaturstopfen ein unerwünschtes Loch im Schlauch verschließt. Der Hauptunterschied besteht darin, ob der Verschlusspunkt am Ende einer Leitung oder innerhalb des Schlauchs liegt.

Ein Seitenleitungsende kann eine Endkappe oder einen Endstopfen verwenden, wenn das offene Leitungsende verschlossen werden muss, während ein versehentliches Loch einen Reparaturstopfen zum Abdichten der Öffnung erfordern kann. Das Abdichtungsergebnis kann vom Schlauchzustand, der Lochgröße und der Passgenauigkeit des Teils abhängen.

• Endkappe: Wird für ein offenes Leitungsende verwendet und bietet einen Verschlusspunkt, der den Durchfluss vom Schlauchende stoppt.
• Endstopfen: Wird an einem Schlauchende verwendet, wo der Durchfluss durch einen Endverschluss gestoppt werden muss.
• Reparaturstopfen: Wird für ein unerwünschtes Loch verwendet, wo eine Schlauchöffnung einen Abdichtungspunkt benötigt.

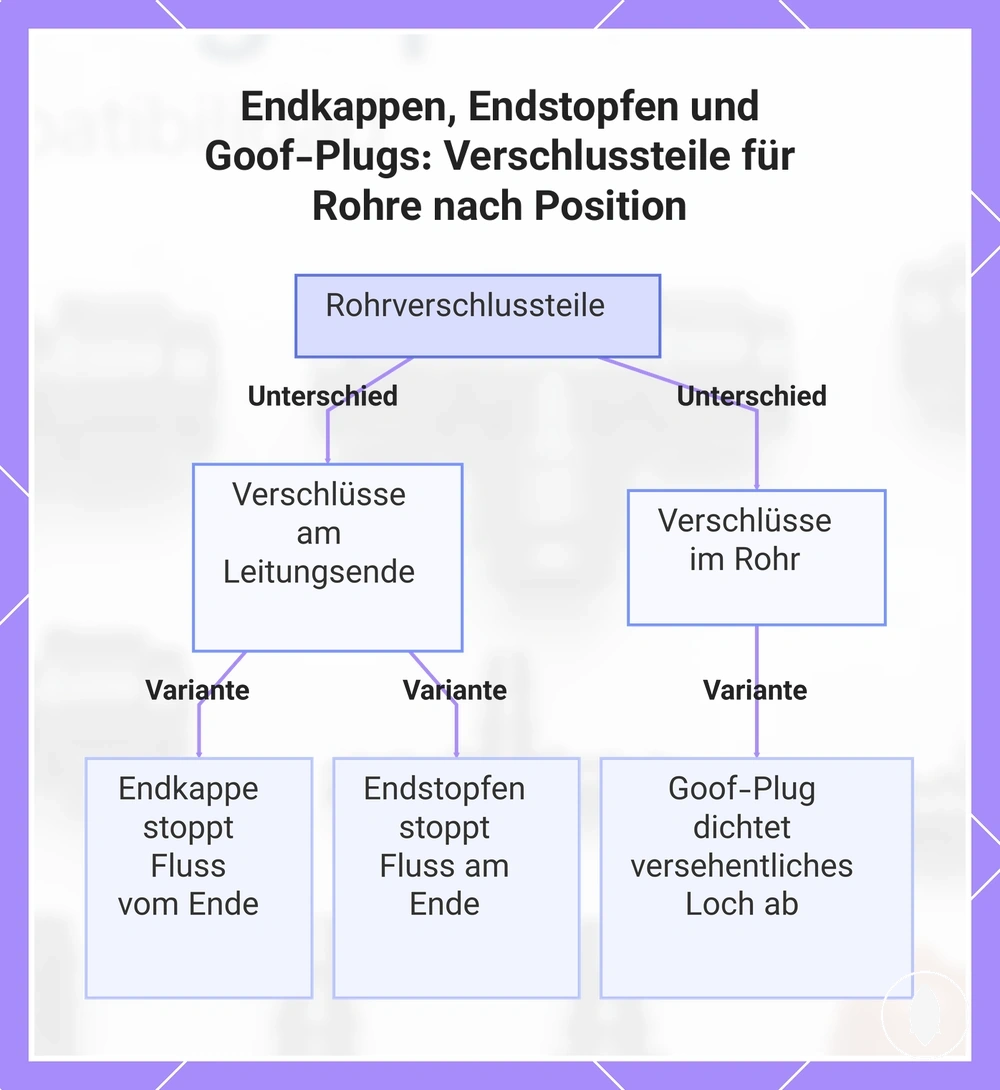

Diese Grafik zeigt die zwei Haupttypen von Rohrverschlussteilen basierend auf ihrem Einsatzort: am Ende einer Leitung oder im Rohr, um ein versehentliches Loch abzudichten.

Anschlussenden, die bestimmen, wie Verbinder verbunden werden

Anschlussenden sind die physischen Schnittstellen, die bestimmen, wie ein Verbinder an einen Schlauch oder ein anderes Quellteil angeschlossen wird. Sie legen fest, ob ein Verbinder auf einer passenden Oberfläche klemmt, schraubt, arretiert oder abdichtet. Das Anschlussende verbindet die Verbinderkonstruktion mit ihrer Klemmmethode oder ihrem Gewindemechanismus.

Die Abstimmung eines Verbinderendes auf eine Schlauch- oder Quelloberfläche erfordert ein Verständnis der Verbindungsschnittstelle. Die folgende Tabelle ordnet Anschlussenden nach Klemmmethode, passender Oberfläche und Passungshinweis.

Anschlussende	Klemm- oder Verbindungsmethode	Passende Oberfläche	Passungshinweis
Widerhaken	Klemmmethode mit dem Verbinderende und der Schlauchverbindung	Schlauch, der für die Aufnahme des Widerhakensendes ausgelegt ist	Die Passung kann von Schlauchgröße, Wandstärke und Materialverhalten abhängen
Druck	Druckklemmmethode um die Verbindungsstelle	Schlauch- oder Verbinderoberflächen, die für Druckverbindung ausgelegt sind	Verbindungsergebnisse können je nach Verbindernorm und Schlauchzustand variieren
Arretierung	Arretiermechanismus, der die Verbindungsschnittstelle hält	Passende Arretieroberflächen	Die Passung kann von den spezifischen zu verbindenden Komponenten abhängen
Steck	Steckverbindung, die in die Verbinderschnittstelle eingreift	Schlauch- oder Verbinderoberflächen, die für Steckverbindung ausgelegt sind	Die Passung kann mit Schlauchzustand und Verbinderanforderungen variieren
Gewinde	Gewindebasierter Verbindungsmechanismus	Gewindequellseitige Teile oder Adapter	Gewindeart und Verbindernorm können die Kompatibilität beeinflussen

Die genaue Passung variiert, da Schlauchgröße, Wandstärke, Materialverhalten und Verbindernormen zwischen Komponenten unterschiedlich sein können. Anschlussenden legen die Verbindungsmethode fest, aber die endgültige Passung und Abdichtung hängt von den zusammenpassenden Teilen ab.

Widerhakenenden für Steckschlauchverbindungen

Widerhakenenden sind Anschlussmerkmale, die kompatible Steckschläuche durch die Widerhakenform und Reibung greifen. Das Widerhakenende erzeugt eine haltende Verbindung, indem es in das Innere des Schlauchs eingreift. Die Schlauchpassung hängt von Faktoren wie Schlauchgröße, Materialzustand und den Verbindungsanforderungen ab.

Eine Steckschlauchverbindung kann ein Widerhakenende verwenden, wenn die Anschlussfunktion eine greifende Verbindungsschnittstelle erfordert. Die Haltekraft kann mit der Einstecktiefe, der Schlauchweichheit und der Übereinstimmung zwischen dem Widerhakenende des Verbinders und dem Schlauch variieren. Das Leckrisiko kann ebenfalls von den Passungsbedingungen und der Komponentenkompatibilität abhängen.

Hinweis: Widerhakenenden können sich unterschiedlich verhalten, wenn Schlauchweichheit, Größe oder Verbinderanforderungen variieren, daher sollte der Verbindungszustand vor der Beurteilung der Passung berücksichtigt werden.

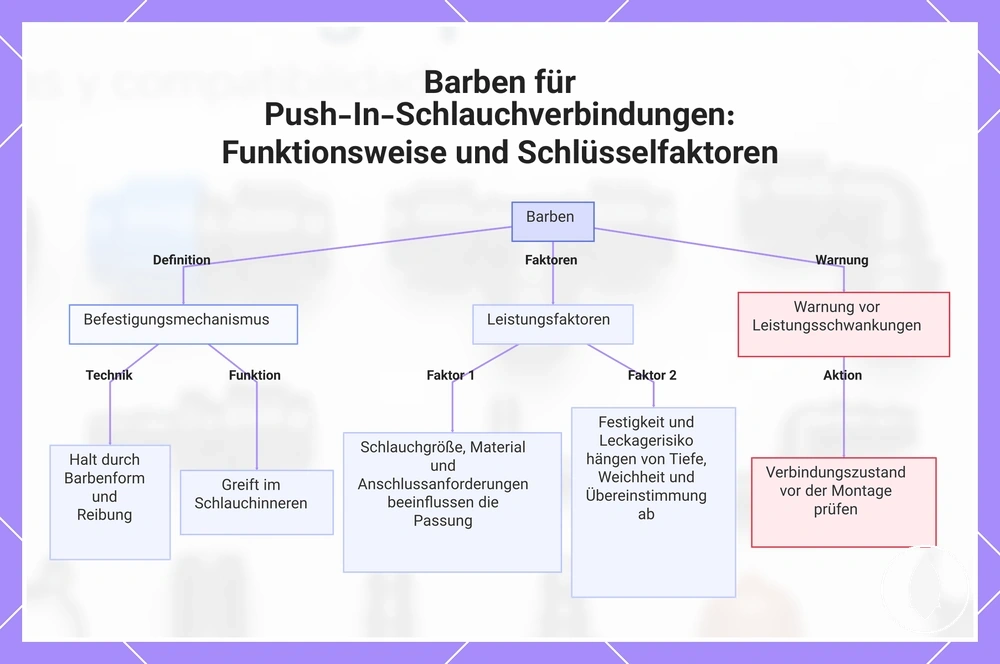

Dieses Diagramm erläutert die Definition, den Befestigungsmechanismus, die Leistungsfaktoren und eine Warnung zu Barben, die in Push-In-Schlauchverbindungen verwendet werden.

Druck-, Arretier- und Steckenden für sicheren Schlauchhalt

Druckenden, Arretierenden und Steckenden sind Anschlussmechanismen, die Schläuche durch verschiedene Haltekonstruktionen greifen. Diese Mechanismen verwenden unterschiedliche Greifweisen, um durch Druck-, Arretier- oder Steckverbindungsmethoden einen sicheren Schlauchhalt zu erzeugen. Der Unterschied in der Bauweise ist wichtig, da die Verbinderkonstruktion und die Schlauchbedingungen das Verbindungsergebnis beeinflussen können.

Eine Schlauchverbindung, die durch eine Druck-, Arretier- oder Steckkonstruktion gehalten wird, kann je nach Schlauchdurchmesser, Verbinderkonstruktion und Produktnorm unterschiedlich reagieren. Sitz und Wiederverwendbarkeit können mit der Greifweise und der Passungsempfindlichkeit der Verbindung variieren.

Mechanismus	Greifweise	Passungsempfindlichkeit	Lokaler Hinweis
Druckenden	Nutzt Druck, um eine haltende Verbindung um den Schlauch zu erzeugen	Kann von Schlauchdurchmesser und Verbinderkonstruktion abhängen	Das Risiko einer Fehlpassung kann mit den Verbindungsbedingungen variieren
Arretierenden	Nutzt einen Arretiermechanismus, um den Schlauchhalt zu gewährleisten	Kann mit der Verbinderkonstruktion und den zusammenpassenden Komponenten variieren	Der Sitz hängt von der Verbindungsschnittstelle ab
Steckenden	Nutzt eine Steckverbindungskonstruktion, um den Schlauch zu greifen	Kann von den Einsteckbedingungen und den Schlauchmerkmalen abhängen	Die Passungsempfindlichkeit kann zwischen Komponenten variieren

Gewindeenden für Adapter und quellseitige Anschlüsse

Gewindeenden sind Anschlussmerkmale, die verwendet werden, wenn ein Verbinder an eine andere Gewindeschnittstelle angeschlossen wird. Sie ermöglichen es einem Verbinder, über eine Gewindeschnittstelle mit einem Adapter, Ventil, Filter, wasserhahnseitigen Teil oder einer anderen quellseitigen Verbindung verbunden zu werden. Der Verbindungszustand hängt von der Gewindekompatibilität und dem passenden quellseitigen Teil ab.

Ein Gewindeende kann an ein Ventil, einen Filter, ein wasserhahnseitiges Teil oder einen Adapter angeschlossen werden, wo eine passende Gewindeschnittstelle erforderlich ist. Die Ausrichtung von Außengewinde und Innengewinde kann helfen zu erkennen, wie die Verbindungsschnittstellen ausgerichtet sind. Gewindekompatibilität und Schlauchpassung sind getrennte Prüfungen, daher bestätigt eine geeignete Gewindeverbindung für sich genommen nicht den Schlauchverbindungszustand.

Einlässe, Auslässe, Abzweige und Stopps in Verbinderdiagrammen

Ein Verbinderdiagramm zeigt, wie Öffnungen mit dem Eintritt, Austritt, Abzweig oder Stopp von Wasser an einem Anschlusspunkt zusammenhängen. Ein Diagramm kann die Rollen von Einlass, Auslass, Abzweig und Stopp beschriften, um die Durchflussrichtung durch einen Verbinder darzustellen. Diese Rollen helfen zu erkennen, wie jede Öffnung zu verstehen ist.

Die Beschriftungen in einem Verbinderdiagramm zeigen, was jede Öffnung darstellt und wie der Durchflusspfad zu verstehen ist. Die folgende Tabelle ordnet Diagrammbeschriftungen nach Rolle, Öffnungsposition, Durchflussbedeutung und häufigem Verbinderbeispiel zu.

Diagrammbeschriftung	Was sie kennzeichnet	Durchflusspfad-Bedeutung	Häufiges Verbinderbeispiel
Einlass	Die Öffnung, wo Wasser eintritt	Zeigt die ankommende Durchflussrichtung	Eintrittspunkt an einem Verbinder
Auslass	Die Öffnung, wo Wasser austritt	Zeigt die weiterführende Durchflussrichtung	Austrittspunkt an einer geraden Verbindung
Abzweig	Die Öffnung, die einen weiteren Durchflusspfad erzeugt	Zeigt den geteilten Durchfluss durch eine Abzweigverbindung	Abzweigpunkt an einem T-Stück
Stopp	Der Punkt, an dem der Durchfluss geschlossen wird	Zeigt einen gestoppten Durchflusspfad	Verschlusspunkt an einer Endkappe oder einem Stopfen

Eine Diagrammposition kennzeichnet eine Anschlussfunktion, nicht die vollständige Platzierung jedes Verbinders in einem System. Für breitere Platzierungsüberlegungen siehe fitting placement in layouts bei der Interpretation, wie Anschlusspunkte in einer größeren Anordnung zueinander stehen.

Rollenbasierte Prüfungen vor dem Abstimmen von Verbindern auf Schläuche

Rollenbasierte Prüfungen sollten vor der Bewertung von Größen oder Beispielprodukten erfolgen, da die Verbinderrolle bestimmt, welche Art von Verbindung betrachtet wird. Die Bestätigung der Verbinderrolle hilft, das Anschlussende, den Schlauchzustand und den Anschlusspunkt zu identifizieren, bevor Kompatibilitätsdetails bewertet werden. Diese Checkliste überprüft die wichtigsten Bedingungen, die beeinflussen, ob eine Verbindung kompatibel, unsicher oder fehlpassend ist.

Ein Anschlusspunkt kann eine Rollenprüfung erfordern, bevor Schlauch- oder Verbinderoptionen verglichen werden. Die Verbinderrolle, das Anschlussende, die Schlauchgröße und das Anschlussformat liefern die Signale, die zum Verständnis des Verbindungszustands benötigt werden, bevor zu Beispielprodukten übergegangen wird.

• Verbinderrolle: Bestätigen Sie, ob der Verbinder verbindet, abzweigt, übergeht oder einen Anschlusspunkt verschließt, bevor Sie andere Bedingungen prüfen.
• Anschlussende: Identifizieren Sie die Verbindungsschnittstelle und wie der Verbinder mit dem Schlauch oder einer anderen Komponente verbunden wird.
• Schlauchgröße: Prüfen Sie die Schlauchgröße als Kompatibilitätsfaktor, bevor Sie bewerten, ob eine Verbindung passen könnte.
• Anschlussformat: Bestätigen Sie, ob Verbinder und Schlauch oder Adapter passende Anschlussformate verwenden.
• Unsicherheitssignale: Identifizieren Sie unklare Verbinderbauweise, Größen- oder Verbindungsbedingungen, die eine weitere Prüfung erfordern können.

Größenregeln werden relevant, nachdem die Verbinderrolle und der Verbindungstyp klar sind. Verwenden Sie die Regeln zur Größe und Kompatibilität bei der getrennten Bewertung von Größenverhältnissen und Verbindungsbedingungen. Das Ergebnis kann je nach den verglichenen Komponenten kompatibel, unsicher oder fehlpassend sein.

Die alleinige Auswahl von Beispielprodukten aus einem Katalog kann die Verbindungskriterien verdecken, die die Passung beeinflussen. Eine Rollenprüfung hält Beispielprodukte mit den tatsächlichen Verbindungsanforderungen verknüpft, wobei die Hauptkriterien Verbinderrolle, Anschlussende, Schlauchgröße, Anschlussformat und Unsicherheitssignale sind.

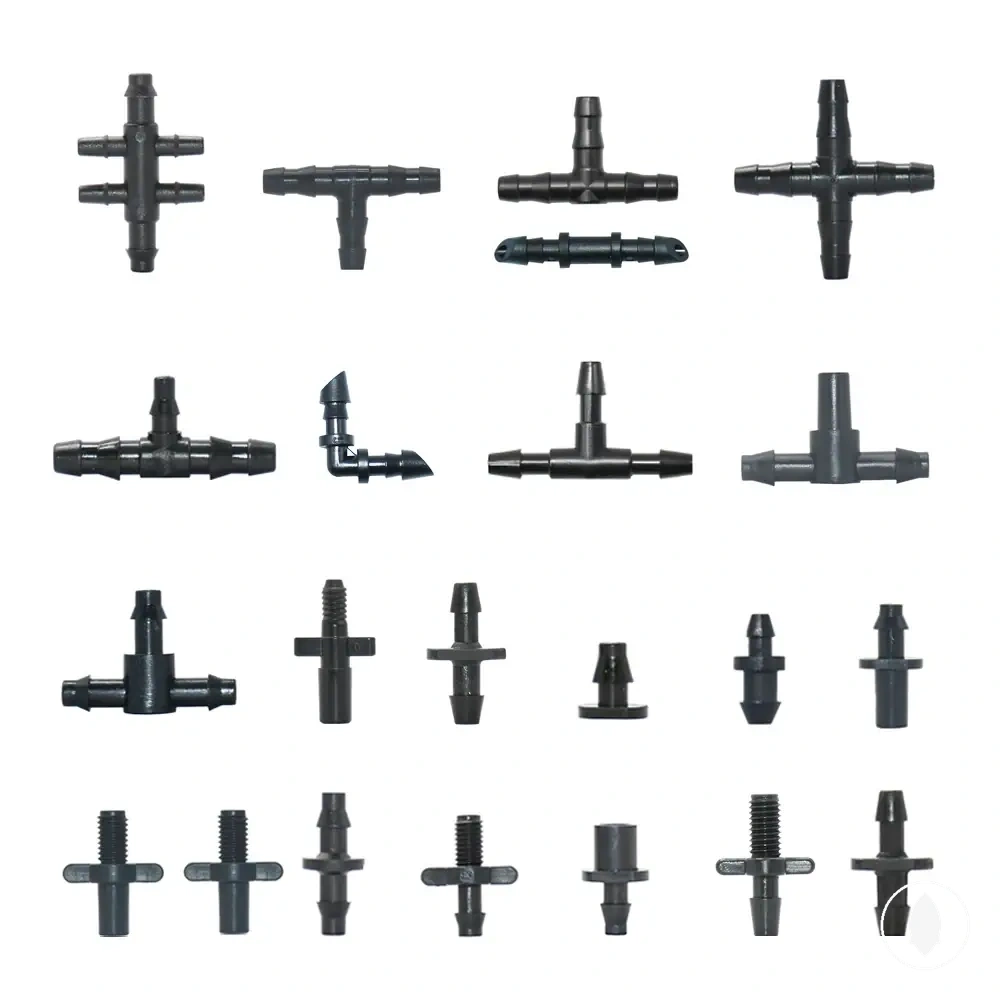

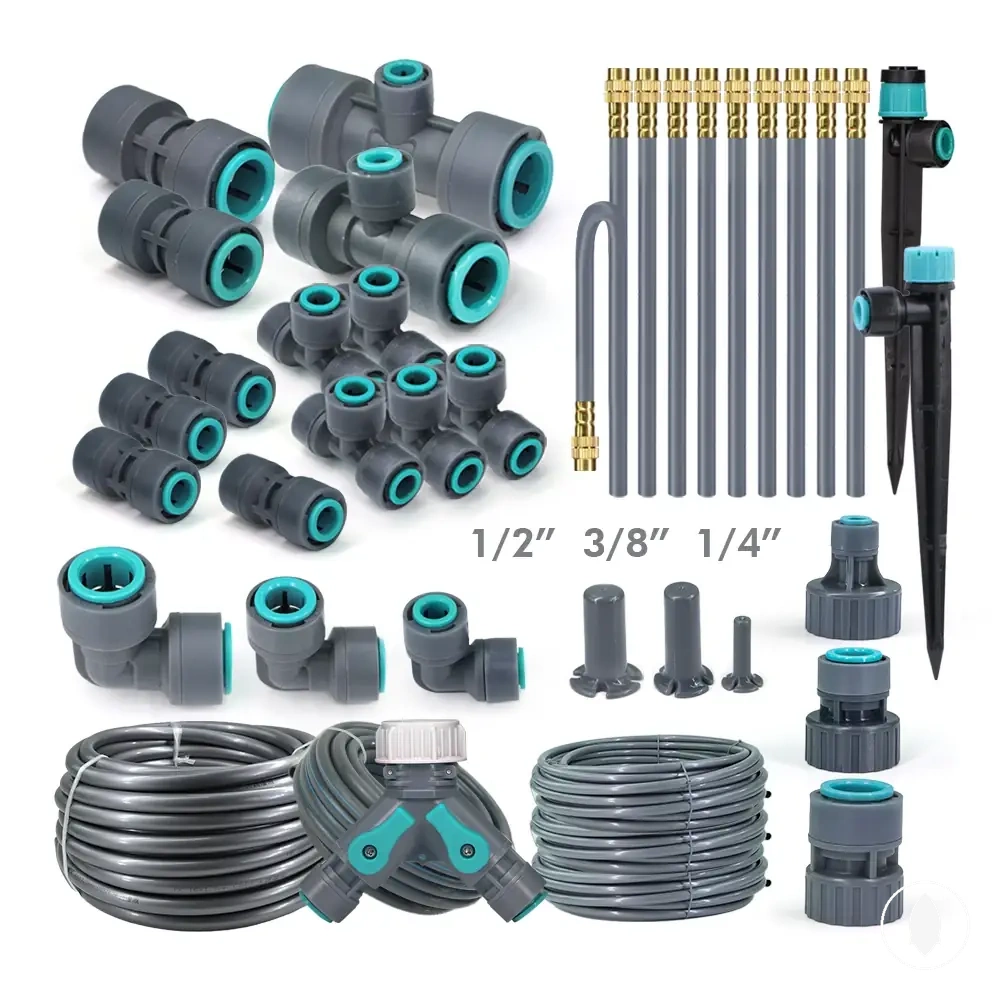

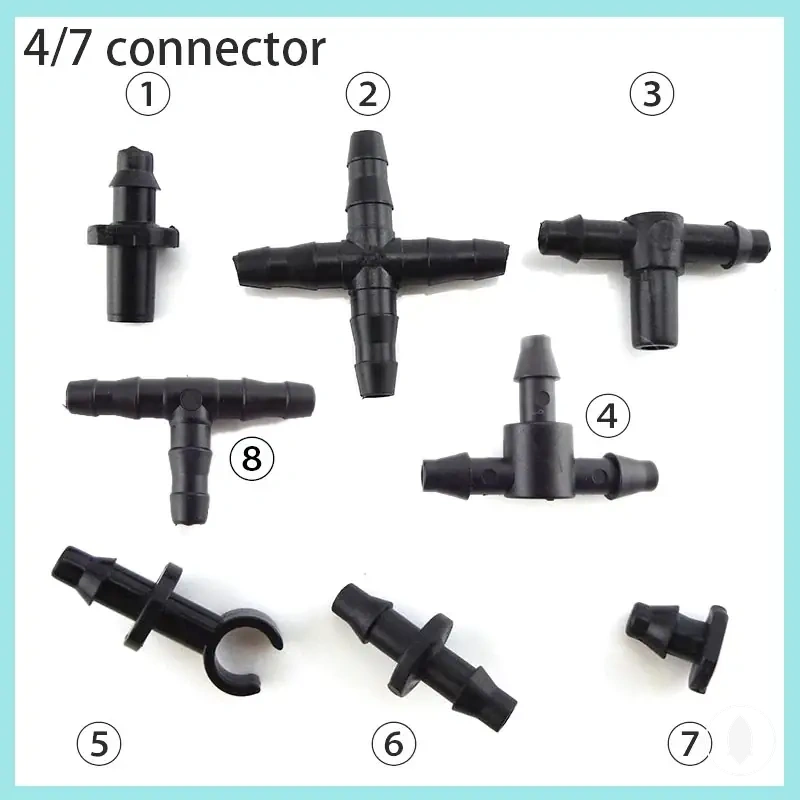

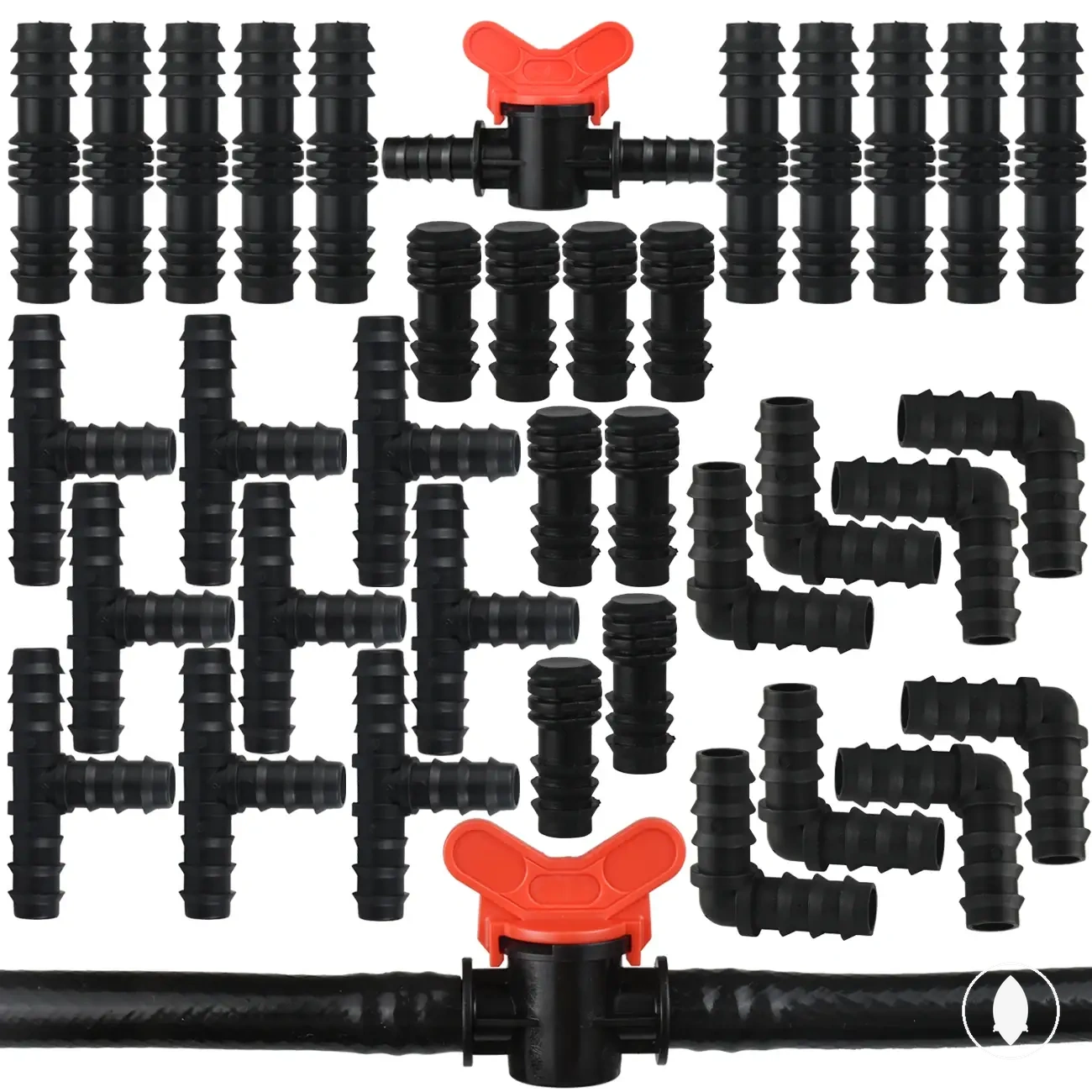

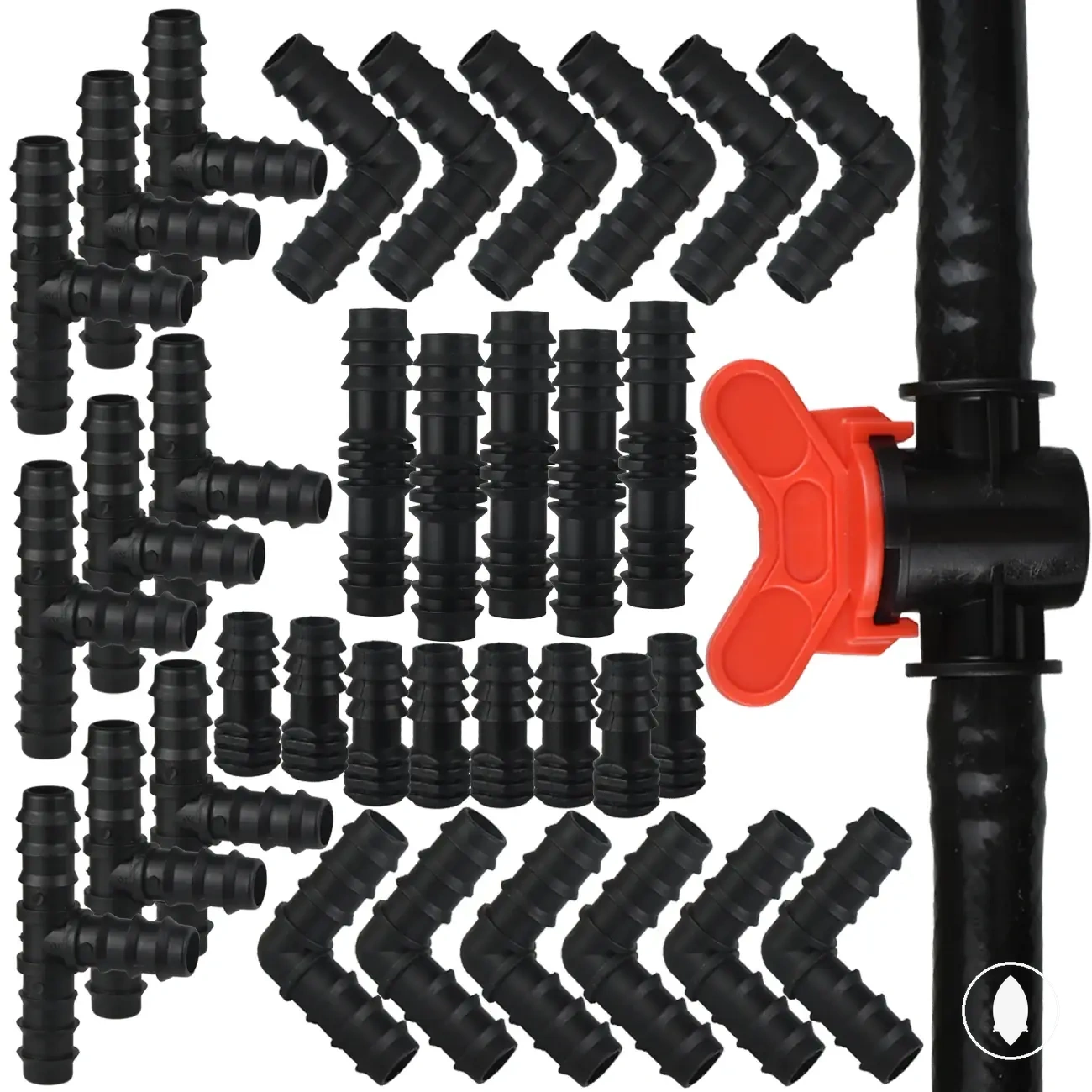

Die folgenden Produkte sind nützliche Beispiele, um verfügbare Optionen zu vergleichen. Prüfe vor dem Kauf, ob Kompatibilitätskriterien, Eigenschaften und Produktdetails zu deinem Bedarf passen.

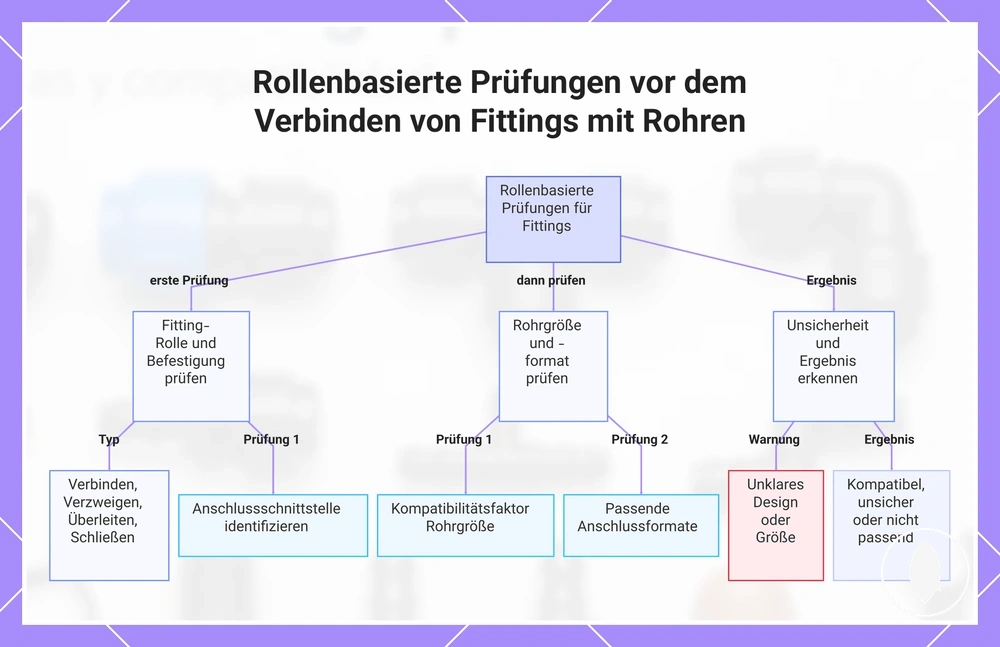

Dieses Diagramm zeigt die wichtigsten Prüfungen, die vor der Bewertung der Kompatibilität von Fitting und Rohr durchgeführt werden sollten, einschließlich der Fitting-Rolle, des Befestigungsendes, der Rohrgröße, des Anschlussformats und von Unsicherheitssignalen.

Häufige Verwirrung bei Verbindernamen innerhalb der korrekten Anschlussfunktion

Verwirrung bei Verbindernamen entsteht, weil ähnliche Namen verwandte Teile beschreiben können, aber die Anschlussfunktion sollte die Interpretation bestimmen. Eine Namensvariante kann von einem Lieferantenbegriff, einer Verbinderbauweise oder einer Anwenderabkürzung stammen und nicht von einem einzelnen festgelegten Benennungssystem. Der sicherste Ansatz ist, die Funktion des Teils zu identifizieren, bevor der Name interpretiert wird.

Ein verwirrender Lieferantenbegriff oder eine Anwenderbezeichnung kann oft durch die Überprüfung der Anschlussfunktion geklärt werden, anstatt sich allein auf den Namen zu verlassen. Siehe Überblick zu Verbindern für Tropfbewässerung für einen breiteren Kontext zu Verbindern, während sich dieser Abschnitt auf die sichere Interpretation innerhalb der Anschlussfunktion konzentriert.

Namensvariante	Wahrscheinliche Anschlussfunktion	Bestätigende Bedingung	Nächste Prüfung
Kupplung / Reparaturkupplung	Gerade Verbindungsfunktion	Das Teil verbindet Schlauchabschnitte entlang des gleichen Wegs	Anschlusspunkt und Schlauchzustand prüfen
T-Stück	Abzweigverbindungsfunktion	Das Teil erzeugt einen weiteren Schlauchweg von einem Abzweigpunkt aus	Vorgesehene Abzweigfunktion prüfen
Winkelstück	Richtungsänderungsfunktion	Das Teil lenkt den Schlauchweg an einem Anschlusspunkt um	Erforderliche Umlenkungsbedingung prüfen
Adapter / Reduzierstück	Übergangsfunktion	Die Verbindung erfordert eine Format- oder Größenänderung	Anschlussformat und Kompatibilitätsbedingungen prüfen
Stopfen / Endkappe / Reparaturstopfen	Verschlussfunktion	Das Teil verschließt ein Leitungsende oder eine unerwünschte Öffnung	Prüfen, ob der Verschlusspunkt ein Ende oder eine innere Öffnung ist

Der direkte Weg, einen Verbindernamen zu klären, besteht darin, zuerst die Anschlussfunktion zu identifizieren und dann die Anschluss- und Kompatibilitätsbedingungen zu bestätigen. Dies bietet eine sichere Interpretation, wenn Namensüberschneidungen bestehen, und hilft, die nächste Prüfung vor dem Einsetzen des Teils zu bestimmen.
