Pièces des raccords d’irrigation goutte à goutte, noms et rôles de connexion

Les raccords d’irrigation goutte à goutte sont des composants de connexion qui assemblent, ramifient, orientent, adaptent, réduisent ou ferment des sections d’une conduite. Les noms des raccords deviennent plus clairs lorsque chaque pièce est comprise par son rôle de connexion plutôt que par sa seule forme. Cette approche basée sur le rôle explique comment les pièces de raccord sont liées au chemin d’écoulement dans un système d’irrigation goutte à goutte.

Une conduite peut comprendre différents points de connexion où un raccord modifie le trajet, crée une branche, connecte différents formats ou ferme une extrémité ouverte. Les familles de rôles courantes incluent les raccords de jonction pour assembler des sections de conduite, les tés pour les connexions en dérivation, les coudes pour les changements de direction, les adaptateurs pour les transitions et les bouchons d’extrémité pour la fermeture.

Les noms des raccords sont importants car ils décrivent la fonction qu’une pièce remplit à un point de connexion. La taille, l’installation et l’agencement sont des vérifications connexes, mais elles sont distinctes de l’identification du rôle de chaque pièce de raccord.

Les pièces de raccord sont des composants de connexion dans un système d’irrigation goutte à goutte, et non tous les composants du système. Les tuyaux, les goutteurs, les vannes et d’autres pièces peuvent se connecter avec des raccords, tandis que le raccord lui-même décrit le rôle de connexion qu’il remplit.

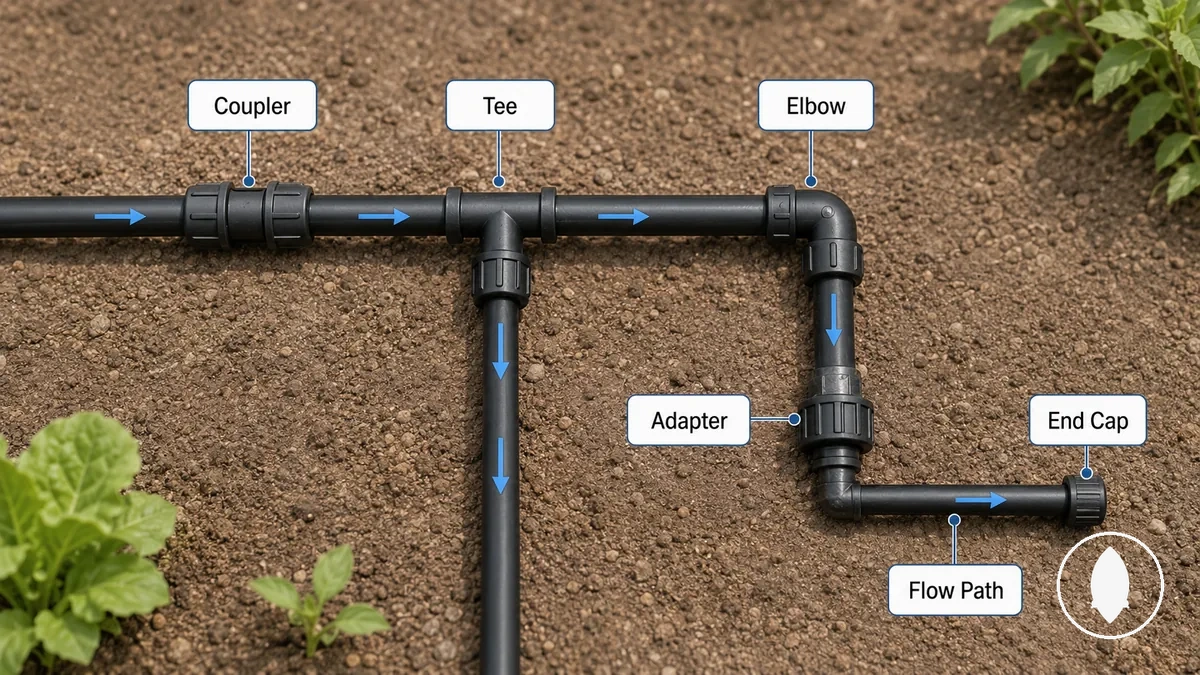

Ce que font les pièces de raccord d’irrigation goutte à goutte dans une conduite

Les pièces de raccord d’irrigation goutte à goutte sont des composants de connexion qui assemblent, ramifient, orientent, adaptent, réduisent ou ferment les parcours des conduites. Chaque pièce de raccord a une fonction de connexion qui affecte la manière dont une conduite est agencée et dont le chemin d’écoulement est dirigé à travers les sections connectées.

Les pièces de raccord d’irrigation goutte à goutte contrôlent les points de connexion dans une conduite en modifiant la manière dont les sections se connectent entre elles. Par exemple, rôle des raccords dans le système dépend de l’utilisation d’une pièce pour assembler des sections de conduite, créer une branche, changer de direction, effectuer une transition ou fermer une extrémité ouverte. Les raccords de jonction permettent l’assemblage, les tés permettent le contrôle des branches, les coudes permettent les virages, les adaptateurs permettent les transitions et les bouchons d’extrémité permettent la fermeture de la conduite.

Les pièces de raccord sont des composants de connexion, et non l’équivalent de toutes les pièces du système d’irrigation goutte à goutte. Les conduites, les goutteurs, les filtres, les régulateurs de pression et les vannes peuvent fonctionner avec les raccords, tandis que chaque composant a un rôle distinct dans le système. Le résultat exact de la connexion peut dépendre du style de raccord et de l’état de la conduite.

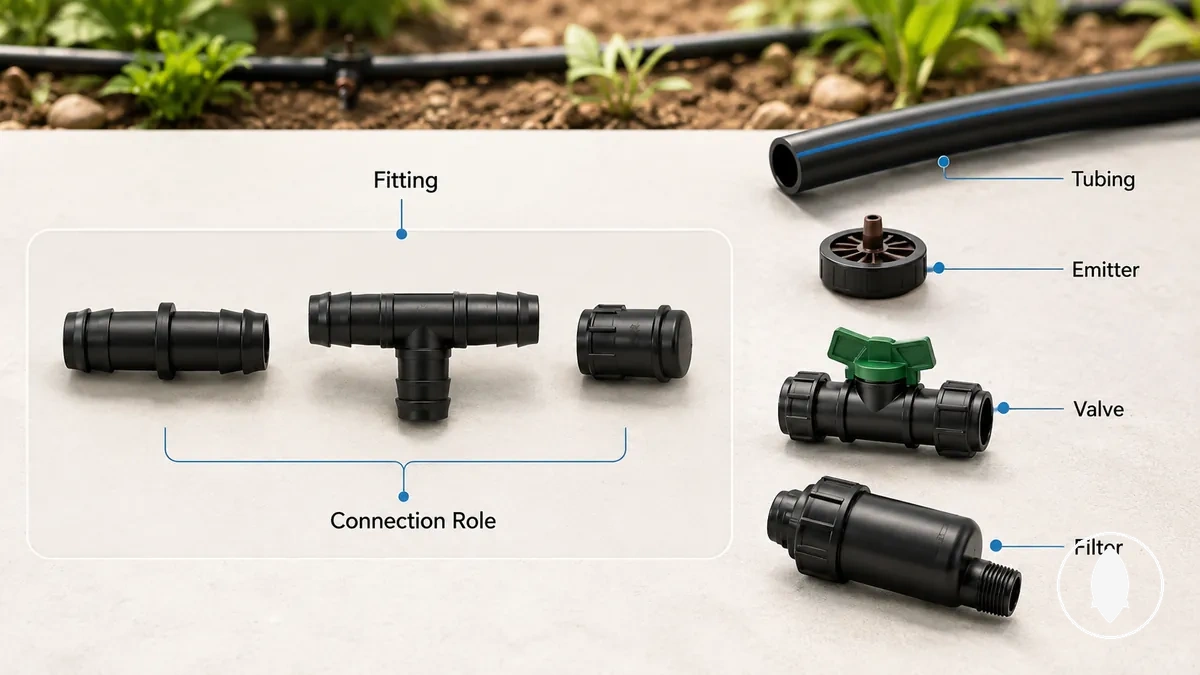

Pièces de raccord par rapport aux autres pièces du système d’irrigation goutte à goutte

Les pièces de raccord sont des composants de connexion, et non toutes les pièces du système d’irrigation goutte à goutte. Elles définissent comment les sections se connectent à un point de connexion, tandis que les autres composants du système remplissent des fonctions différentes dans la conduite et le chemin d’écoulement. Cette frontière sépare les rôles de connexion des pièces d’irrigation environnantes.

Un utilisateur peut identifier plusieurs pièces en regardant une conduite d’irrigation goutte à goutte, mais chaque pièce a un rôle différent. Les pièces de raccord se concentrent sur l’assemblage, le branchement, le virage, l’adaptation, la réduction ou la fermeture des connexions. La conduite porte le tracé de la ligne, tandis que les goutteurs, les vannes, les filtres, les régulateurs de pression et les minuteries prennent en charge d’autres fonctions du système.

Élément	Rôle principal	Est-ce une pièce de raccord ?	Note de frontière
Raccords	Connecter les sections de conduite ou modifier les chemins de connexion	Oui	Définit le rôle de connexion à un point de connexion
Conduite	Transporter le chemin d’écoulement entre les points de connexion	Non	Fournit la section de ligne que les raccords connectent
Goutteur	Libérer l’eau de la ligne d’irrigation	Non	Remplit une fonction différente de celle des pièces de connexion
VanE	Contrôler le débit d’eau dans le système	Non	Contrôle le débit plutôt que d’assembler des sections de conduite
Filtre	Prendre en charge la gestion de la qualité de l’eau dans le système	Non	Soutient le fonctionnement du système plutôt que d’agir comme une pièce de raccord
Régulateur de pression	Aider à gérer les conditions de pression	Non	A un rôle différent de celui des pièces de connexion
Minuterie	Contrôler les programmes d’arrosage	Non	Concerne le fonctionnement plutôt que la fonction de connexion

La distinction principale est que les pièces de raccord décrivent les rôles de connexion, tandis que les autres pièces du système d’irrigation goutte à goutte prennent en charge différentes fonctions autour de la ligne. Certains composants peuvent combiner des fonctions selon leur conception, le rôle doit donc être identifié à partir du point de connexion et de la fonction du composant.

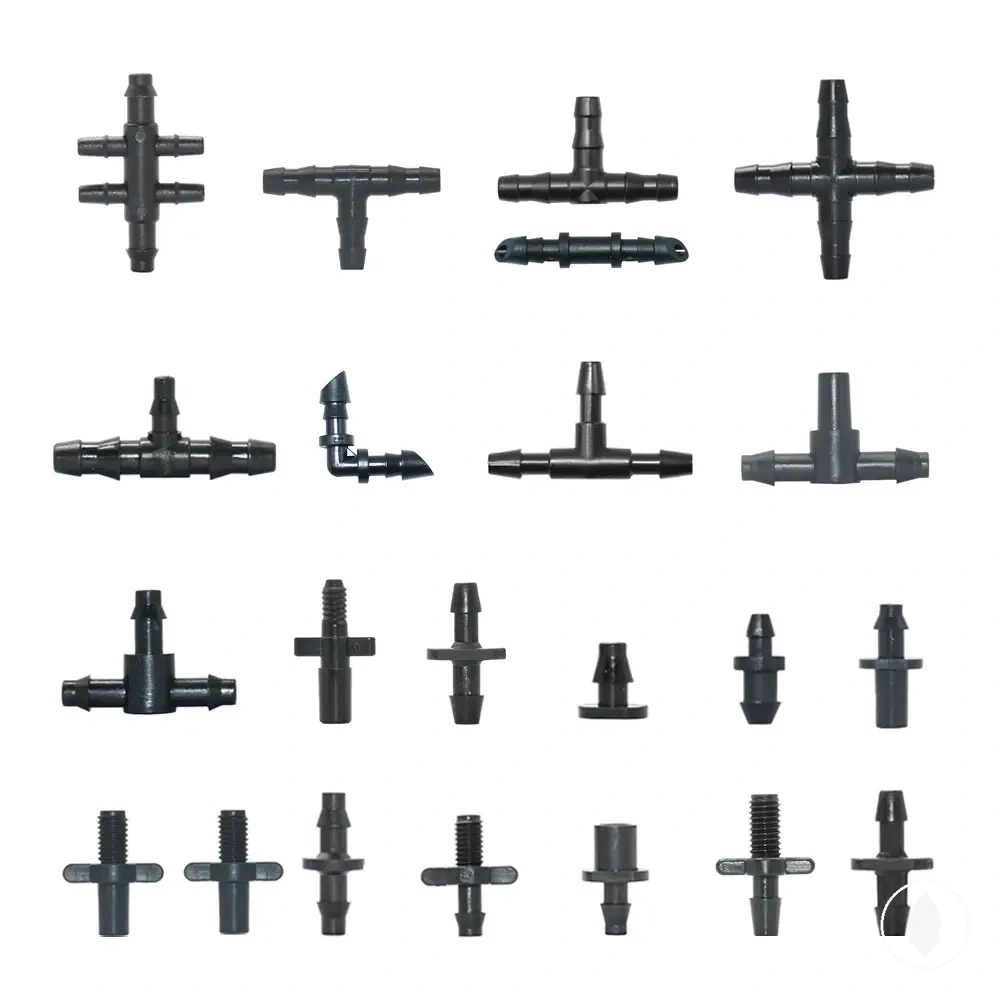

Principaux rôles de connexion selon la forme du raccord

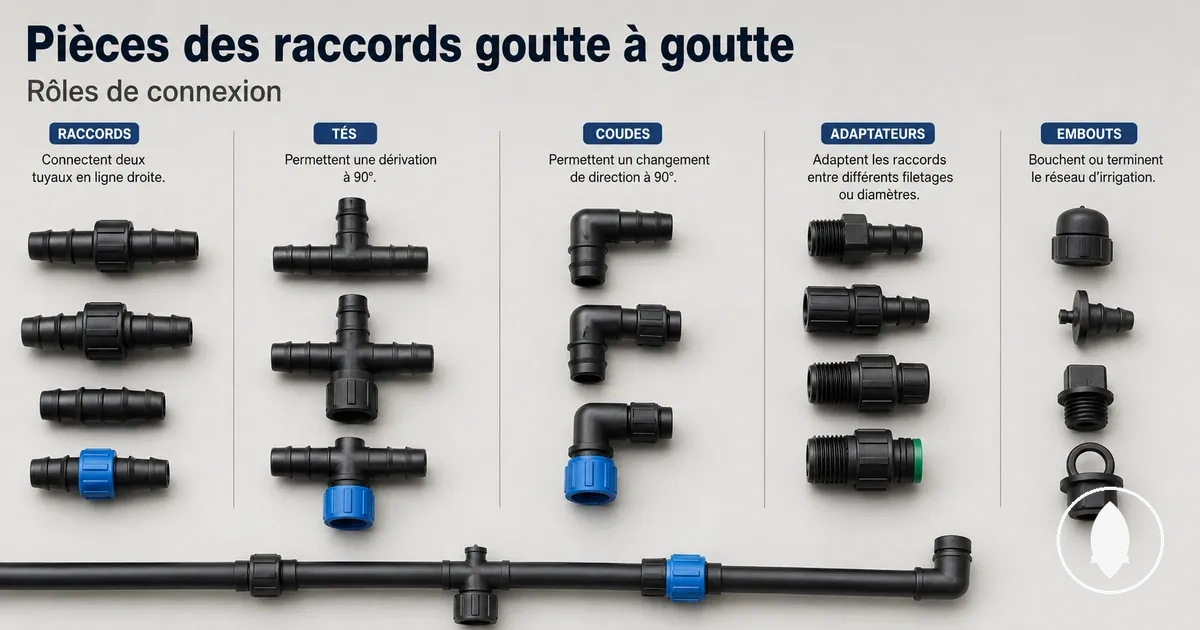

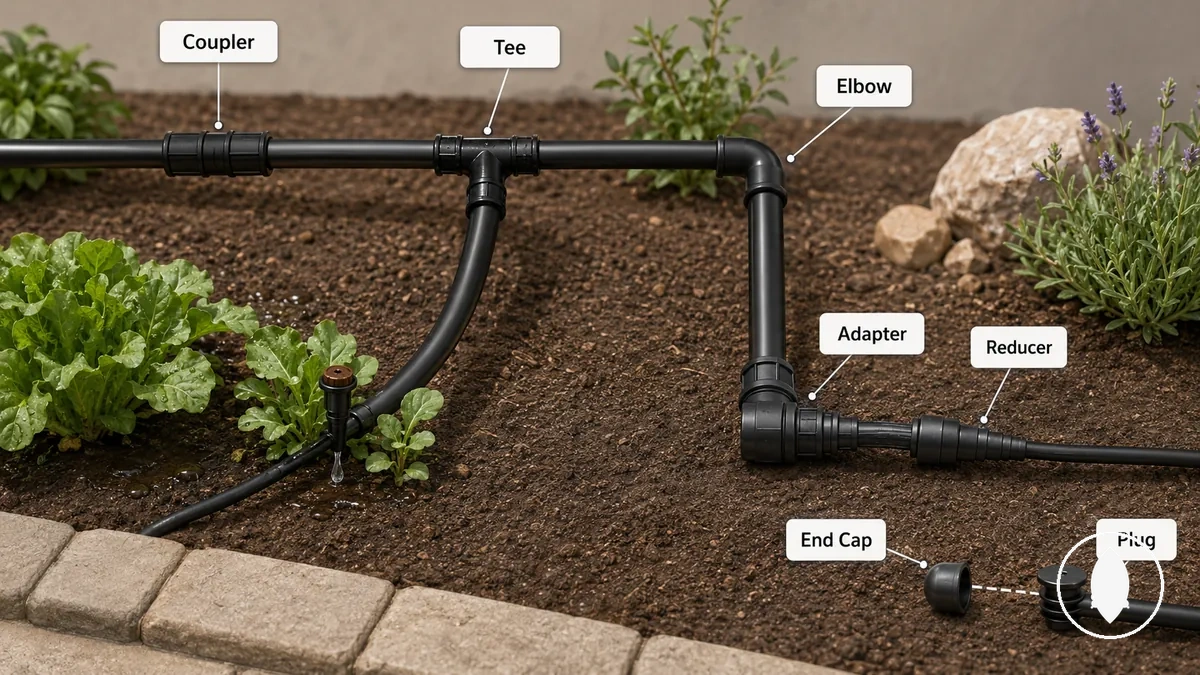

La forme du raccord est un indice du rôle de connexion qu’un raccord d’irrigation goutte à goutte remplit dans une conduite. La forme permet d’identifier si une pièce est utilisée pour un assemblage droit, une connexion en dérivation, un changement de direction, une transition ou une fermeture de ligne. Ces rôles de connexion expliquent comment les différentes formes de raccord se rapportent à leur fonction.

Lors du choix d’un rôle à un point de la conduite, la forme du raccord peut aider à identifier comment une connexion modifie l’état de la ligne. Le tableau ci-dessous associe les formes de raccord courantes à leurs rôles de connexion, positions typiques sur la ligne et résultats pratiques.

La relation entre la forme du raccord et sa fonction aide à séparer les rôles de forme des catégories de raccord plus larges. Voir types de raccords expliqués pour comprendre comment les groupes de raccords sont organisés au-delà des rôles de forme individuels.

Forme du raccord	Rôle de connexion	État typique de la ligne	Résultat pratique
Raccord de jonction	Assemblage droit	Deux sections de conduite nécessitent une connexion directe	Assemble les sections le long du même trajet de conduite
Raccord de réparation	Assemblage droit à un point de réparation	Une section de conduite nécessite un changement de connexion	Crée une connexion entre les sections de conduite
Raccord en té	Connexion en dérivation	Une ligne nécessite un trajet de dérivation supplémentaire	Crée une dérivation à partir de la direction de la conduite
Raccord coudé	Changement de direction	La conduite doit tourner à un point de connexion	Modifie la direction du trajet de la conduite
Adaptateur	Connexion de transition	Différents formats de connexion doivent se connecter	Crée une transition entre les types de connexion
Réducteur	Transition de taille	Une connexion nécessite un changement de taille	Relie des sections avec des conditions de taille différentes
Bouchon d’extrémité	Fermeture de ligne	Une extrémité ouverte de conduite doit être fermée	Ferme l’extrémité d’une conduite
Bouchon	Fermeture d’ouverture	Une ouverture spécifique doit être fermée	Arrête le débit à travers l’ouverture sélectionnée
Bouchon d’erreur	Fermeture de trou	Une ouverture non souhaitée doit être fermée	Crée un point de fermeture pour l’ouverture

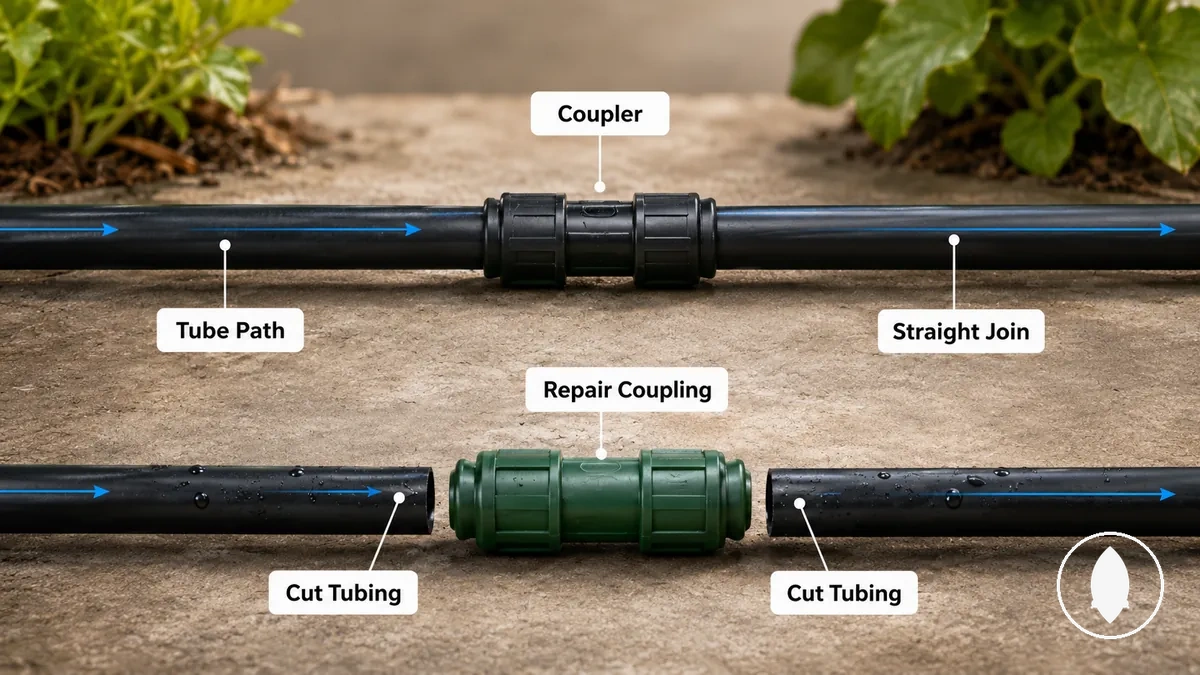

Raccords de jonction et raccords de réparation pour assemblages droits de conduite

Les raccords de jonction et les raccords de réparation sont des pièces d’assemblage droit qui connectent des sections de conduite le long du même trajet. Un raccord de jonction assure un assemblage droit de conduite, tandis qu’un raccord de réparation est utilisé lorsqu’une section de conduite coupée ou un point de réparation nécessite une nouvelle connexion.

Une section de conduite coupée ou une extension de conduite peut nécessiter un assemblage droit de conduite pour maintenir la continuité de la ligne. Un raccord de jonction se concentre sur l’assemblage de sections de conduite sur la même ligne, tandis qu’un raccord de réparation se concentre sur la connexion à un point de réparation. Le résultat de la connexion peut dépendre de la taille de la conduite, de la conception du raccord et de l’état de la conduite.

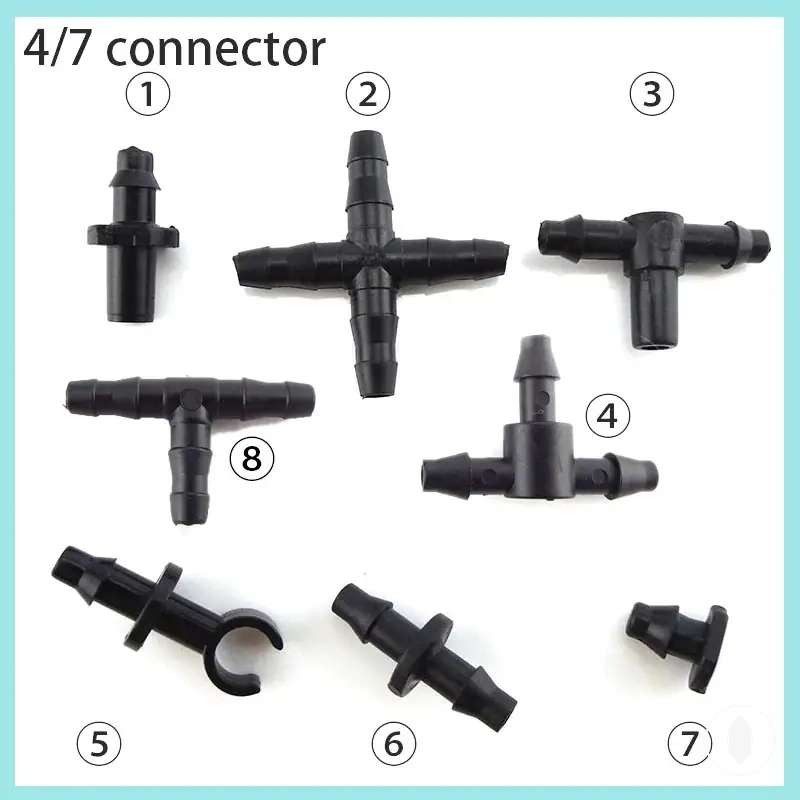

Raccords en té pour connexions en dérivation

Les raccords en té sont des pièces qui créent une connexion en dérivation d’une conduite principale vers un autre trajet. Un raccord en té possède trois ouvertures qui permettent une connexion à la ligne principale et une dérivation de conduite distincte. La forme à trois ouvertures identifie son rôle de dérivation dans le système de conduite.

Un raccord en té peut connecter une ligne principale avec une ligne latérale lorsqu’une connexion en dérivation est nécessaire. Le point de connexion crée un écoulement divisé à travers le trajet de dérivation. L’emplacement exact de la dérivation dépend du trajet de la conduite et du rôle de connexion prévu.

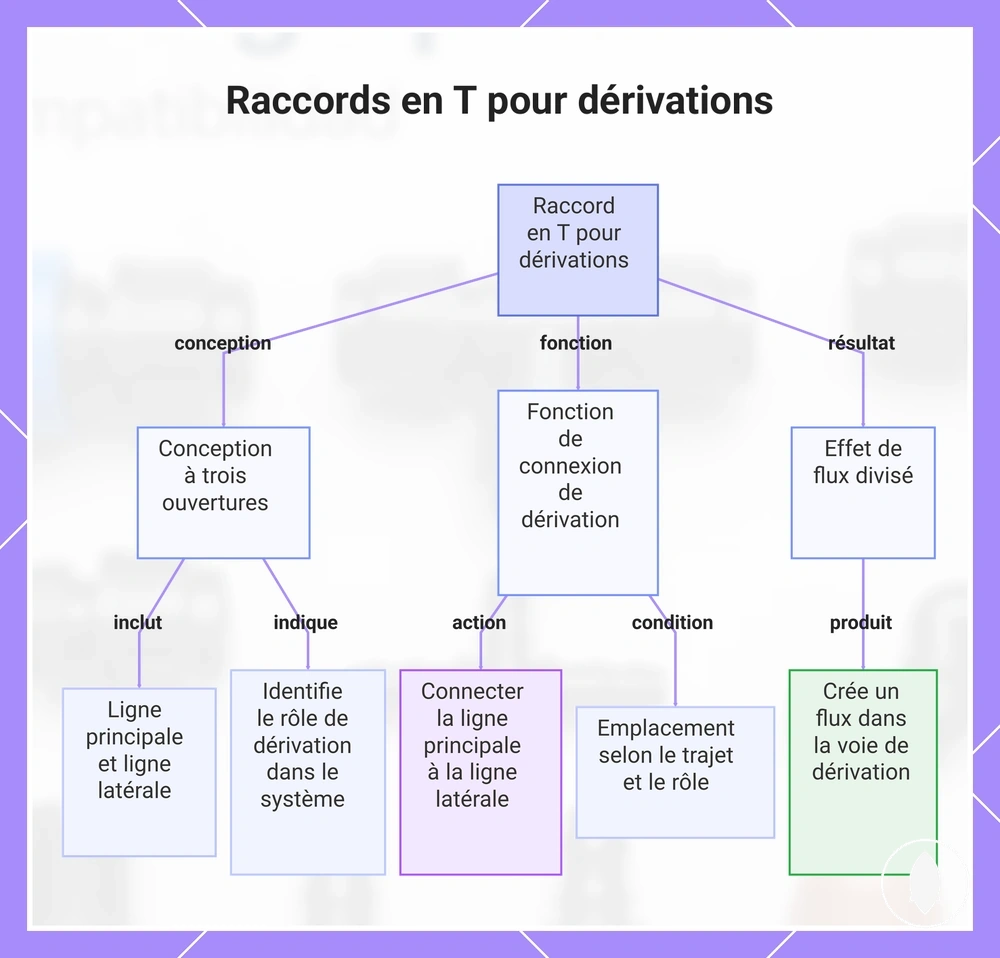

Ce graphique explique la conception, la fonction et le flux d'un raccord en T utilisé pour créer une dérivation dans un système de tubes.

Raccords coudés pour changements de direction

Les raccords coudés sont des pièces utilisées pour créer un changement de direction dans un trajet de conduite. La forme angulaire d’un raccord coudé permet à un point de connexion de faire tourner le trajet de la conduite tout en gardant l’accent sur son rôle de connexion. La forme identifie la fonction de virage du raccord.

Un coin ou un bord de lit peut nécessiter un raccord coudé lorsqu’un trajet de conduite doit changer de direction. La forme angulaire peut aider à créer un trajet plus net, tandis que l’effet sur la contrainte de courbure dépend de la flexibilité de la conduite, de l’espace disponible et de la condition de connexion spécifique.

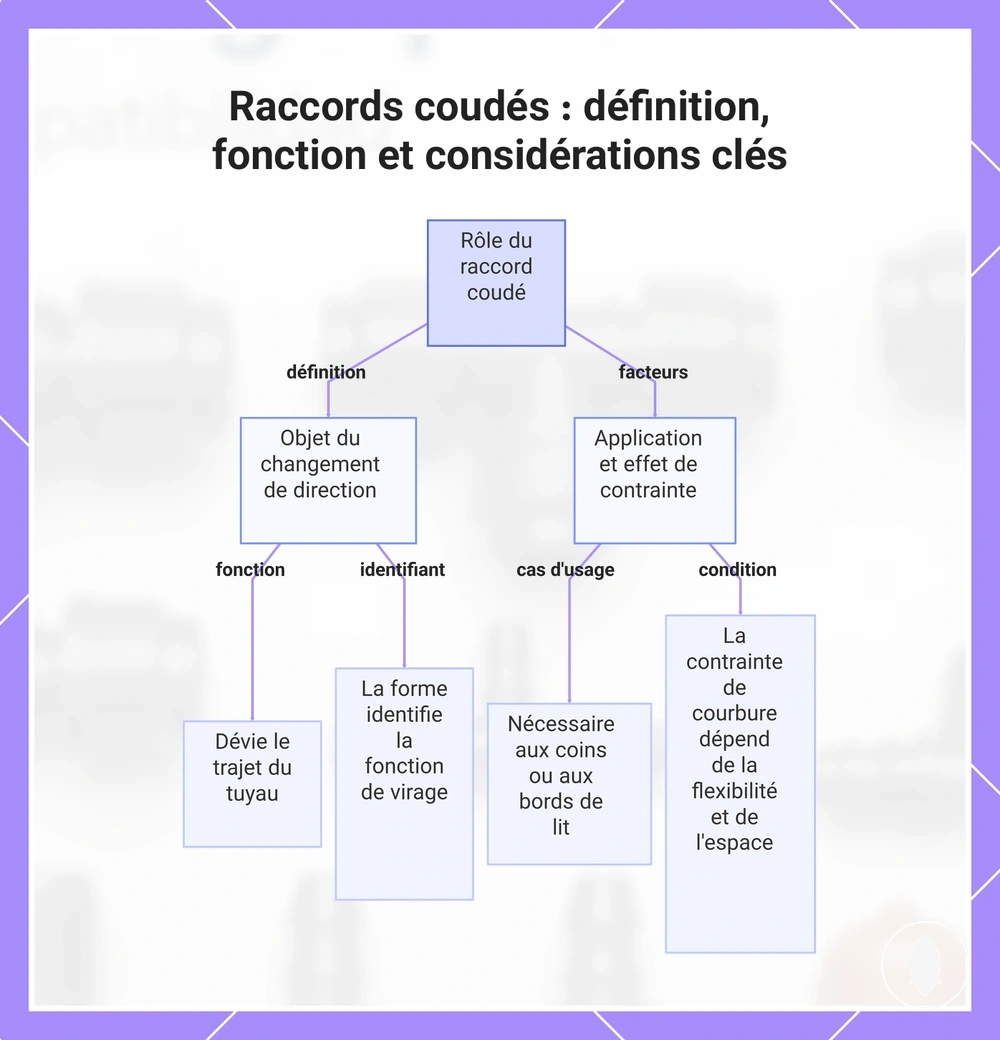

Ce graphique définit les raccords coudés, explique leur rôle de connecteurs de changement de direction et met en évidence les facteurs pratiques pour leur utilisation.

Adaptateurs et réducteurs pour transitions de format ou de taille

Les adaptateurs et les réducteurs sont des pièces de transition utilisées lorsqu’une connexion directe ne correspond pas. Un adaptateur gère une transition de format, tandis qu’un réducteur gère une transition de taille. La différence dépend du fait que la connexion nécessite un changement de style de connexion ou un changement de rapport de taille.

Une connexion filetée se joignant à une connexion de conduite est un exemple local où un adaptateur peut fournir une transition de format. Une connexion de conduite de plus grande à plus petite taille est un exemple local où un réducteur peut fournir une transition de taille. Le résultat de la connexion peut dépendre du style de raccord, de la norme de conduite et de la tolérance de taille.

Nom de la pièce	Transition gérée	Condition courante	Vérification avant utilisation
Adaptateur	Transition de format	Différents formats de connexion doivent se connecter	Vérifier le style de connexion et les conditions de compatibilité
Réducteur	Transition de taille	Différentes tailles de conduite doivent se connecter	Vérifier le rapport de taille et les exigences du raccord

Bouchons d’extrémité, bouchons terminaux et bouchons d’erreur pour arrêter le débit

Les bouchons d’extrémité, les bouchons terminaux et les bouchons d’erreur sont des pièces de fermeture utilisées pour arrêter le débit dans différentes conditions de conduite. Un bouchon d’extrémité ou un bouchon terminal ferme une extrémité ouverte de ligne, tandis qu’un bouchon d’erreur ferme un trou non souhaité dans la conduite. La distinction principale est de savoir si le point de fermeture se trouve à l’extrémité d’une ligne ou à l’intérieur de la conduite.

L’extrémité d’une ligne latérale peut utiliser un bouchon d’extrémité ou un bouchon terminal lorsque l’extrémité ouverte de la ligne nécessite une fermeture, tandis qu’un trou accidentel peut nécessiter un bouchon d’erreur pour sceller l’ouverture. Le résultat de l’étanchéité peut dépendre de l’état de la conduite, de la taille du trou et de l’ajustement de la pièce.

• Bouchon d’extrémité : Utilisé pour une extrémité ouverte de ligne et fournit un point de fermeture qui arrête le débit depuis l’extrémité de la conduite.
• Bouchon terminal : Utilisé à une extrémité de conduite où l’arrêt du débit est nécessaire via une fermeture d’extrémité.
• Bouchon d’erreur : Utilisé pour un trou non souhaité où une ouverture de conduite nécessite un point d’étanchéité.

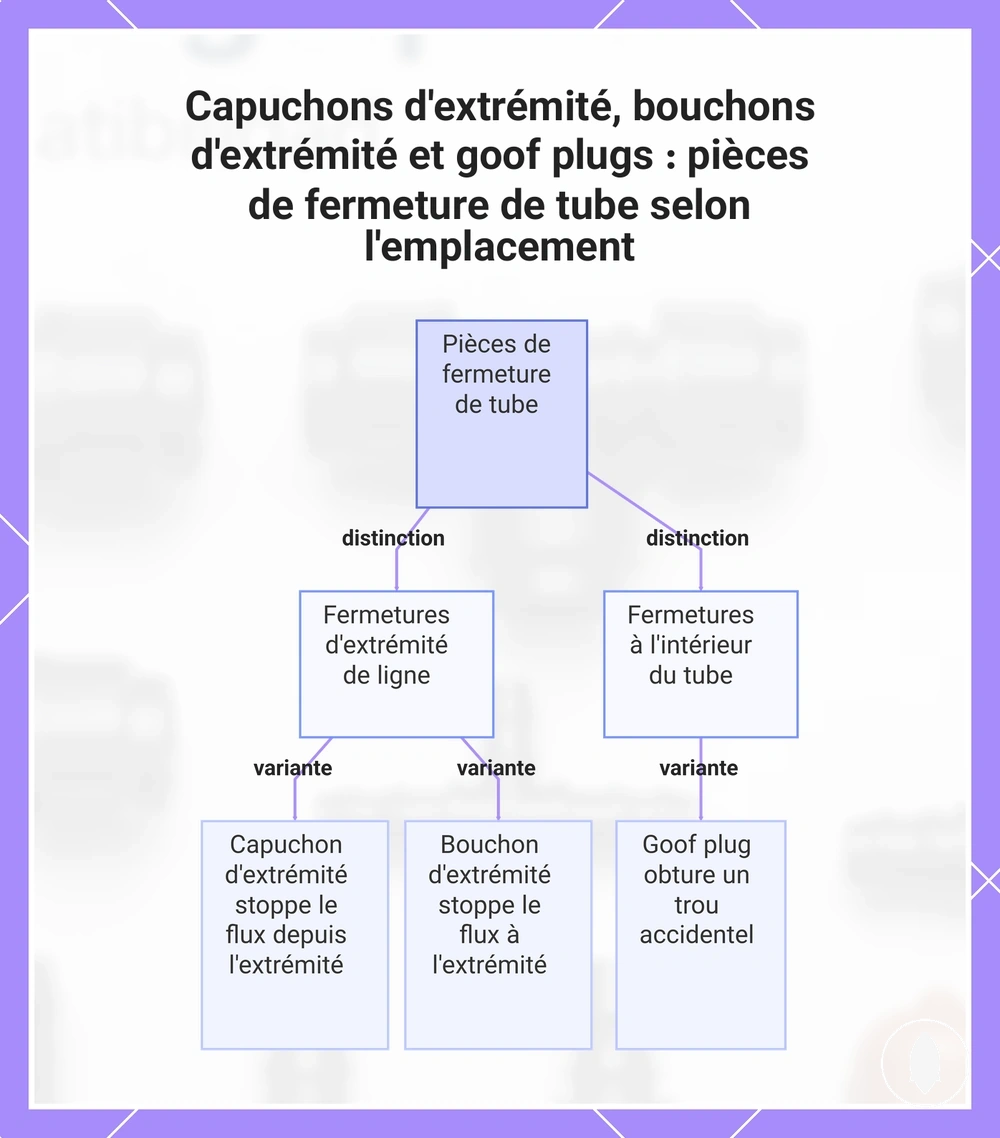

Ce graphique montre les deux principaux types de pièces de fermeture de tube selon l'endroit où elles sont utilisées : à l'extrémité d'une ligne ou à l'intérieur du tube pour obturer un trou accidentel.

Extrémités de fixation qui déterminent comment les raccords se connectent

Les extrémités de fixation sont les interfaces physiques qui déterminent comment un raccord se connecte à une conduite ou à une autre pièce source. Elles définissent si un raccord s’agrippe, se visse, se verrouille ou s’étanchéifie contre une surface correspondante. L’extrémité de fixation relie la conception du raccord à sa méthode d’agrippement ou à son mécanisme de filetage.

Faire correspondre une extrémité de raccord à une surface de conduite ou source nécessite de comprendre l’interface de connexion. Le tableau ci-dessous organise les extrémités de fixation par méthode d’agrippement, surface correspondante et précaution d’ajustement.

Extrémité de fixation	Méthode d’agrippement ou de connexion	Surface correspondante	Précaution d’ajustement
À barbillon	Méthode d’agrippement utilisant l’extrémité du raccord et la connexion de conduite	Conduite conçue pour accepter l’extrémité à barbillon	L’ajustement peut dépendre de la taille de la conduite, de l’épaisseur de paroi et du comportement du matériau
Compression	Méthode d’agrippement par compression autour de la zone de connexion	Surfaces de conduite ou de raccord conçues pour une connexion par compression	Les résultats de connexion peuvent varier selon la norme du raccord et l’état de la conduite
Verrouillage	Mécanisme de verrouillage qui maintient l’interface de connexion	Surfaces de verrouillage correspondantes	L’ajustement peut dépendre des composants spécifiques connectés
Emboîtement	Connexion par emboîtement qui engage l’interface du raccord	Surfaces de conduite ou de connecteur conçues pour une connexion par emboîtement	L’ajustement peut varier selon l’état de la conduite et les exigences du raccord
Fileté	Mécanisme de connexion par filetage	Pièces côté source filetées ou adaptateurs	Le type de filetage et la norme du raccord peuvent affecter la compatibilité

L’ajustement exact varie car la taille de la conduite, l’épaisseur de paroi, le comportement du matériau et les normes de raccord peuvent différer entre les composants. Les extrémités de fixation définissent la méthode de connexion, mais l’ajustement final et l’état d’étanchéité dépendent des pièces correspondantes.

Extrémités à barbillon pour connexions de conduite par emboîtement

Les extrémités à barbillon sont des éléments de fixation qui agrippent la conduite compatible par emboîtement grâce à la forme du barbillon et au frottement. L’extrémité à barbillon crée une connexion de maintien en s’engageant à l’intérieur de la conduite. L’ajustement de la conduite dépend de facteurs tels que la taille de la conduite, l’état du matériau et les exigences de connexion.

Une connexion de conduite par emboîtement peut utiliser une extrémité à barbillon lorsque le rôle de connexion nécessite une interface de fixation par agrippement. La force de maintien peut varier selon la profondeur d’insertion, la souplesse de la conduite et la correspondance entre l’extrémité du raccord à barbillon et la conduite. Le risque de fuite peut dépendre des conditions d’ajustement et de la compatibilité des composants.

Attention : Les extrémités à barbillon peuvent se comporter différemment lorsque la souplesse, la taille ou les exigences du raccord varient. La condition de connexion doit être prise en compte avant d’évaluer l’ajustement.

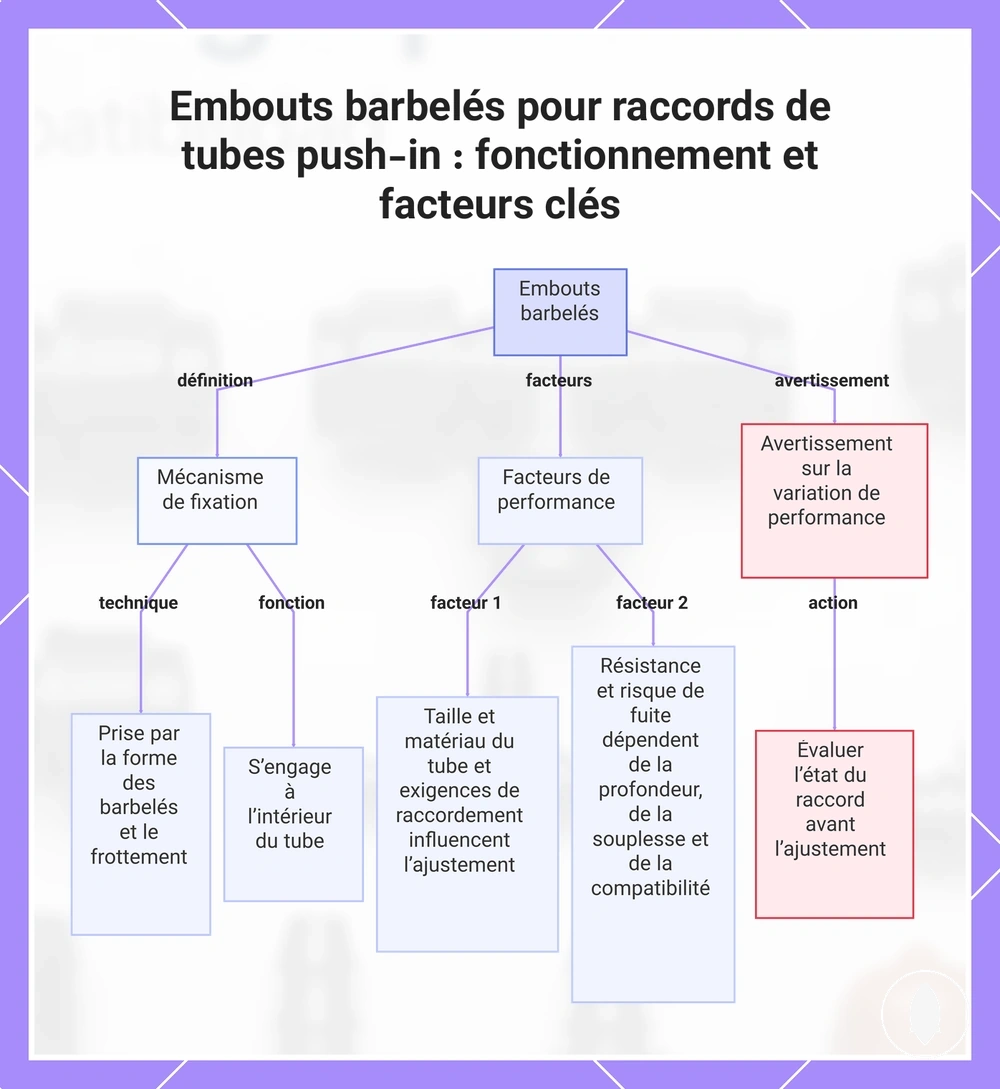

Ce diagramme explique la définition, le mécanisme de fixation, les facteurs de performance et une mise en garde concernant les embouts barbelés utilisés dans les raccords de tubes push-in.

Extrémités à compression, verrouillage et emboîtement pour une fixation sécurisée de la conduite

Les extrémités à compression, à verrouillage et à emboîtement sont des mécanismes de fixation qui agrippent la conduite par différentes conceptions de maintien. Ces mécanismes utilisent différents styles d’agrippement pour créer une fixation sécurisée de la conduite via des méthodes de connexion par compression, verrouillage ou emboîtement. La différence de style importe car la conception du connecteur et les conditions de la conduite peuvent affecter le résultat de la connexion.

Une connexion de conduite maintenue par une conception à compression, verrouillage ou emboîtement peut répondre différemment selon le diamètre de la conduite, la conception du connecteur et la norme du produit. Le maintien sécurisé et le potentiel de réutilisation peuvent varier selon le style d’agrippement et la sensibilité d’ajustement de la connexion.

Mécanisme	Comment il agrippe	Sensibilité d’ajustement	Précaution locale
Extrémités à compression	Utilise la compression pour créer une connexion de maintien autour de la conduite	Peut dépendre du diamètre de la conduite et de la conception du connecteur	Le risque de non-concordance peut varier selon les conditions de connexion
Extrémités à verrouillage	Utilise un mécanisme de verrouillage pour maintenir l’agrippement de la conduite	Peut varier selon la conception du connecteur et les composants correspondants	Le maintien sécurisé dépend de l’interface de connexion
Extrémités à emboîtement	Utilise une conception de connexion par emboîtement pour agripper la conduite	Peut dépendre des conditions d’insertion et des caractéristiques de la conduite	La sensibilité d’ajustement peut varier entre les composants

Extrémités filetées pour adaptateurs et connexions côté source

Les extrémités filetées sont des éléments de fixation utilisés lorsqu’un raccord se connecte à une autre interface filetée. Elles permettent à un raccord de se connecter à un adaptateur, une vanne, un filtre, une pièce côté robinet ou une autre connexion côté source via une interface filetée. La condition de connexion dépend de la compatibilité des filetages et de la pièce côté source correspondante.

Une extrémité filetée peut se connecter à une vanne, un filtre, une pièce côté robinet ou un adaptateur où une interface filetée correspondante est requise. Les orientations de filetage mâle et femelle peuvent aider à identifier comment les interfaces de connexion s’alignent. La compatibilité des filetages et l’ajustement de la conduite sont des vérifications distinctes. Une connexion filetée adaptée ne confirme pas à elle seule la condition de connexion de la conduite.

Entrées, sorties, dérivations et arrêts dans les schémas de raccords

Un schéma de raccord montre comment les ouvertures sont liées à l’entrée, la sortie, la dérivation ou l’arrêt de l’eau à un point de connexion. Un schéma peut étiqueter les rôles d’entrée, de sortie, de dérivation et d’arrêt pour indiquer la direction du flux à travers un raccord. Ces rôles aident à identifier comment chaque ouverture est interprétée.

Les étiquettes d’un schéma de raccord montrent ce que représente chaque ouverture et comment le chemin d’écoulement est compris. Le tableau ci-dessous organise les étiquettes de schéma par rôle, position de l’ouverture, signification du flux et exemple de raccord courant.

Étiquette du schéma	Ce qu’elle marque	Signification du chemin d’écoulement	Exemple de raccord courant
Entrée	L’ouverture par où l’eau entre	Indique la direction du flux entrant	Point d’entrée sur un connecteur ou raccord
Sortie	L’ouverture par où l’eau sort	Indique la direction du flux sortant	Point de sortie sur une connexion droite
Dérivation	L’ouverture qui crée un autre chemin d’écoulement	Indique le flux divisé par une connexion en dérivation	Point de dérivation sur un raccord en té
Arrêt	Le point où le flux est fermé	Indique un chemin d’écoulement arrêté	Point de fermeture sur un bouchon d’extrémité ou un bouchon

Une position dans un schéma identifie un rôle de connexion, et non le placement complet de chaque raccord dans un système. Pour des considérations plus larges sur le placement, voir placement des raccords dans les installations lors de l’interprétation de la façon dont les points de connexion s’articulent dans un agencement plus vaste.

Vérifications basées sur le rôle avant de faire correspondre les raccords à la conduite

Les vérifications basées sur le rôle doivent venir avant l’évaluation de la taille ou des exemples de produits, car le rôle du raccord détermine le type de connexion considéré. Confirmer le rôle du raccord aide à identifier l’extrémité de fixation, l’état de la conduite et le point de connexion avant d’évaluer les détails de compatibilité. Cette liste de vérification confirme les principales conditions qui influencent si une connexion est compatible, incertaine ou inadaptée.

Un point de connexion peut nécessiter une vérification du rôle avant de comparer les options de conduite ou de raccord. Le rôle du raccord, l’extrémité de fixation, la taille de la conduite et le format de connexion fournissent les signaux nécessaires pour comprendre l’état de la connexion avant de passer aux exemples de produits.

• Rôle du raccord : Confirmez si le raccord assemble, branche, effectue une transition ou ferme un point de connexion avant de vérifier les autres conditions.
• Extrémité de fixation : Identifiez l’interface de connexion et la manière dont le raccord se connecte à la conduite ou à un autre composant.
• Taille de la conduite : Vérifiez la taille de la conduite comme facteur de compatibilité avant d’évaluer si une connexion peut correspondre.
• Format de connexion : Confirmez si le raccord et la conduite ou l’adaptateur utilisent des formats de connexion correspondants.
• Signaux d’incertitude : Identifiez le style de raccord, le dimensionnement ou les conditions de connexion peu clairs qui peuvent nécessiter une autre vérification.

Les règles de taille deviennent pertinentes une fois le rôle du raccord et le type de connexion clairs. Utilisez les règles de taille et compatibilité lors de l’évaluation séparée des relations de taille et des conditions de connexion. Le résultat peut être compatible, incertain ou une non-concordance selon les composants spécifiques comparés.

Choisir des exemples de produits à partir d’un catalogue uniquement peut masquer les critères de connexion qui affectent l’ajustement. Une vérification du rôle maintient les exemples de produits liés aux exigences de connexion réelles, les principaux critères étant le rôle du raccord, l’extrémité de fixation, la taille de la conduite, le format de connexion et les signaux d’incertitude.

Les produits ci-dessous sont des exemples utiles pour comparer les options disponibles. Avant tout achat, vérifiez que les critères de compatibilité, les caractéristiques et les détails du produit correspondent à votre besoin.

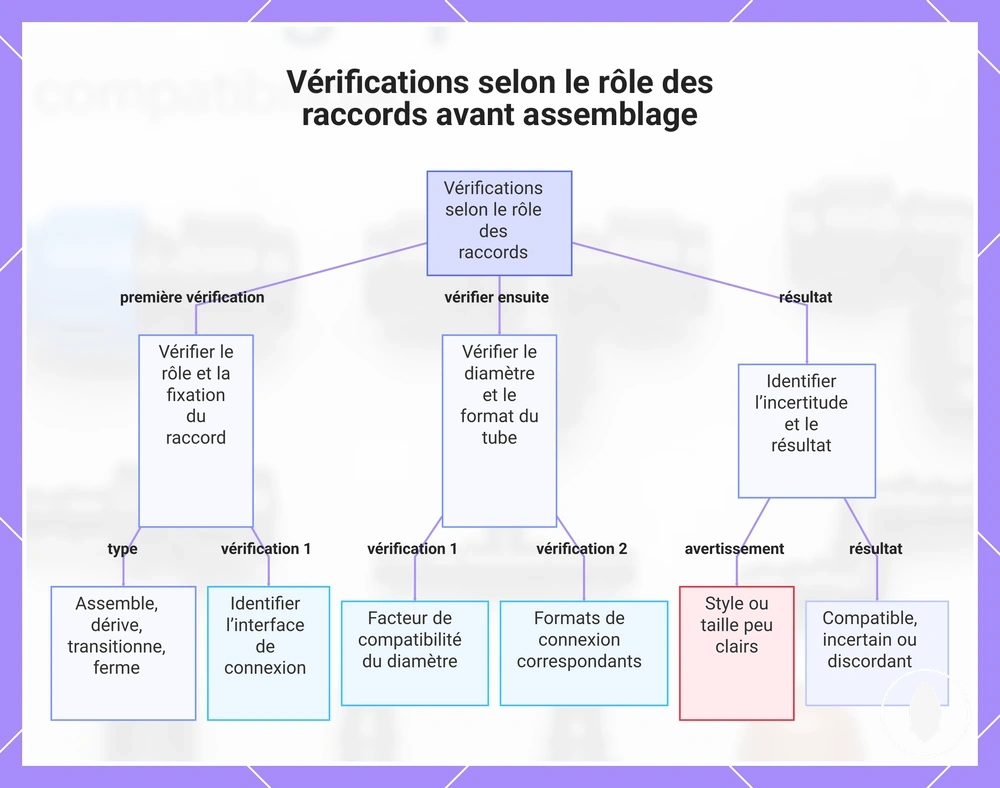

Ce diagramme présente les principales vérifications à effectuer avant d’évaluer la compatibilité entre un raccord et un tube, notamment le rôle du raccord, l’extrémité de fixation, le diamètre du tube, le format de connexion et les signes d’incertitude.

Confusion courante des noms de raccords dans le bon rôle de connexion

La confusion des noms de raccords survient parce que des noms similaires peuvent décrire des pièces apparentées, mais le rôle de connexion doit contrôler l’interprétation. Une variante de nom peut provenir d’un terme de fournisseur, d’un style de raccord ou d’un raccourci d’utilisateur plutôt que d’un système de dénomination unique et fixe. L’approche la plus sûre consiste à identifier le rôle que la pièce remplit avant d’interpréter le nom.

Un terme de fournisseur ou une étiquette d’utilisateur confuse peut souvent être clarifié en vérifiant le rôle de connexion au lieu de se fier uniquement au nom. Voir vue d’ensemble des raccords d’irrigation goutte à goutte pour un contexte plus large sur les raccords, tandis que cette section se concentre sur une interprétation sûre dans le rôle de connexion.

Variante de nom	Rôle de connexion probable	Condition de confirmation	Vérification suivante
Raccord de jonction / raccord de réparation	Rôle d’assemblage droit	La pièce connecte des sections de conduite le long du même trajet	Vérifier le point de connexion et l’état de la conduite
Té	Rôle de connexion en dérivation	La pièce crée un autre trajet de conduite à partir d’un point de dérivation	Vérifier la fonction de dérivation prévue
Coude	Rôle de changement de direction	La pièce fait tourner le trajet de la conduite à un point de connexion	Vérifier la condition de virage requise
Adaptateur / réducteur	Rôle de transition	La connexion nécessite un changement de format ou de taille	Vérifier le format de connexion et les conditions de compatibilité
Bouchon / bouchon d’extrémité / bouchon d’erreur	Rôle de fermeture	La pièce ferme une extrémité de ligne ou une ouverture non souhaitée	Vérifier si le point de fermeture est une extrémité ou une ouverture interne

La façon directe de résoudre un nom de raccord est d’identifier d’abord le rôle de connexion, puis de confirmer la fixation et les conditions de compatibilité. Cela fournit une interprétation sûre en cas de chevauchement de noms et aide à déterminer la vérification suivante avant d’utiliser la pièce.
