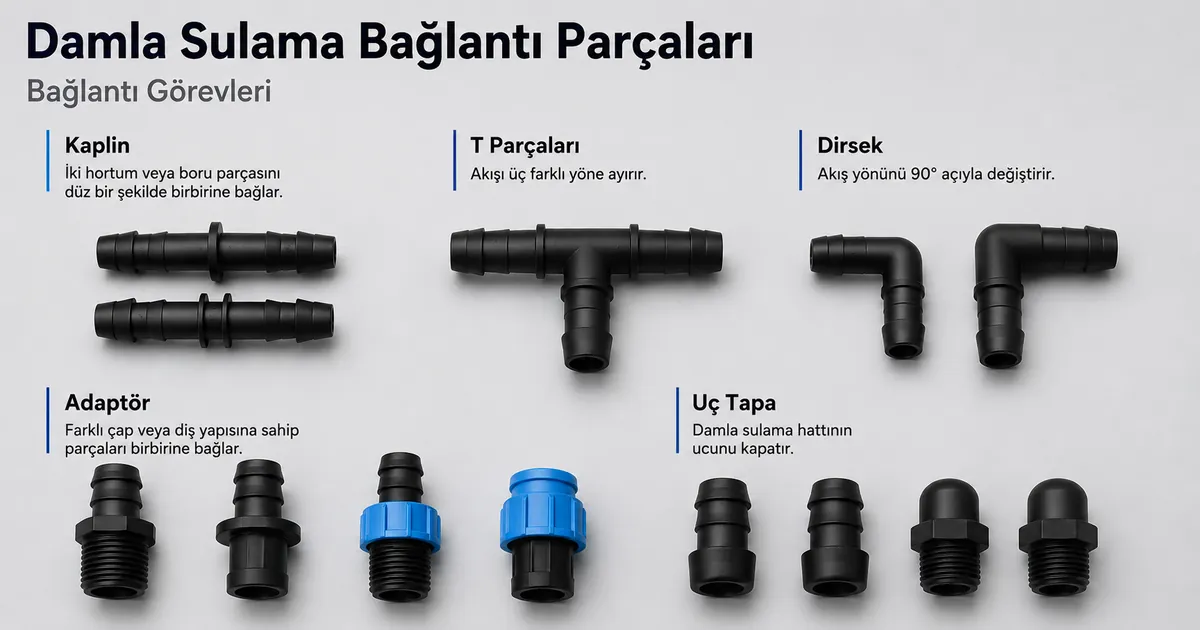

Damla sulama bağlantı parçaları, adları ve bağlantı görevleri

Damla sulama bağlantı parçaları, bir boru hattının bölümlerini birleştiren, ayıran, yön değiştiren, uyarlayan, daraltan veya kapatan bağlayıcı bileşenlerdir. Bağlantı parçası adları, her parçanın yalnızca şekliyle değil, bağlantı göreviyle anlaşılması durumunda daha net hale gelir. Bu görev temelli bakış açısı, bağlantı parçalarının bir damla sulama sistemindeki akış yoluyla nasıl ilişkili olduğunu açıklar.

Bir boru hattı, bir bağlantı parçasının yolu değiştirdiği, bir dal oluşturduğu, farklı biçimleri bağladığı veya açık bir ucu kapattığı farklı bağlantı noktaları içerebilir. Yaygın görev aileleri arasında boru bölümlerini birleştirmek için kaplinler, dal bağlantıları için te'ler, yön değişiklikleri için dirsekler, geçişler için adaptörler ve kapatma için uç kapakları bulunur.

Bağlantı parçası adları önemlidir çünkü bir parçanın bir bağlantı noktasında gerçekleştirdiği işlevi tanımlarlar. Boyut, montaj ve düzen ilgili kontrollerdir, ancak bunlar her bağlantı parçasının görevini belirlemekten ayrıdır.

Bağlantı parçaları, bir damla sulama sistemi içindeki bağlayıcı bileşenlerdir, her sistem bileşeni değildir. Borular, damlatıcılar, vanalar ve diğer parçalar bağlantı parçalarıyla bağlanabilirken, bağlantı parçasının kendisi gerçekleştirdiği bağlantı görevini tanımlar.

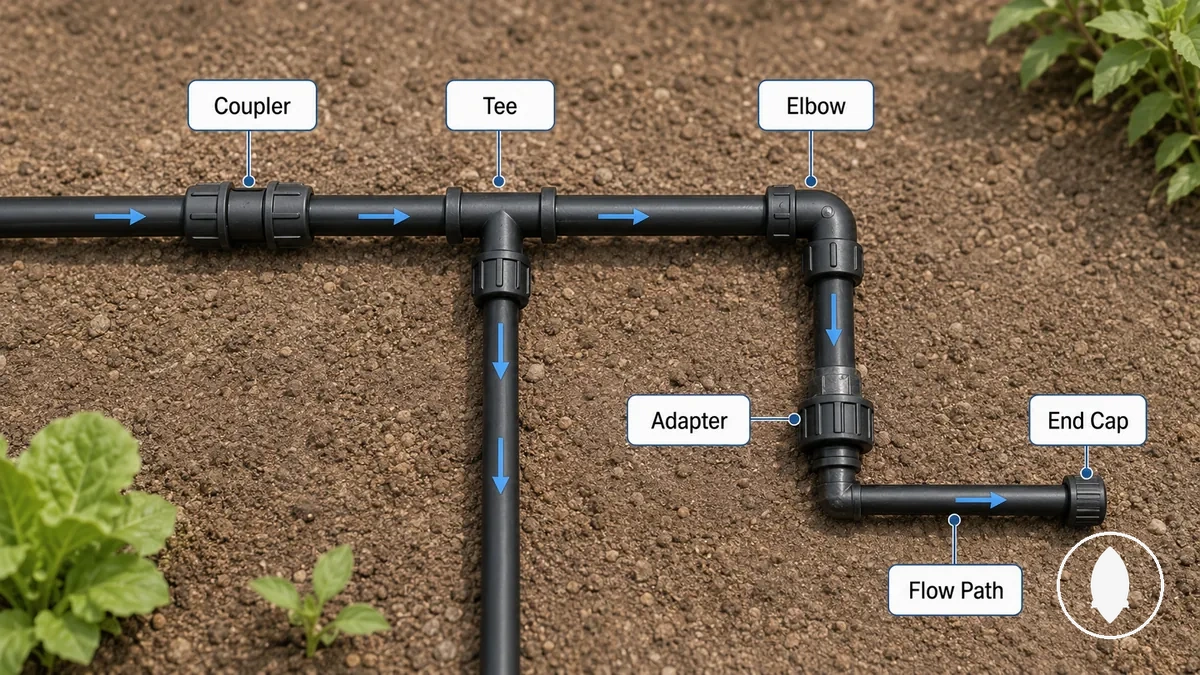

Damla sulama bağlantı parçalarının bir boru hattında yaptıkları

Damla sulama bağlantı parçaları, boru yollarını birleştiren, ayıran, yön değiştiren, uyarlayan, daraltan veya kapatan bağlayıcı bileşenlerdir. Her bağlantı parçasının, bir boru hattının nasıl düzenlendiğini ve akış yolunun bağlı bölümler boyunca nasıl yönlendirildiğini etkileyen bir bağlantı işlevi vardır.

Damla sulama bağlantı parçaları, bölümlerin birbirine nasıl bağlandığını değiştirerek bir boru hattı içindeki bağlantı noktalarını kontrol eder. Örneğin, bağlantı parçalarının damla sulama sistemindeki görevi, bir parçanın boru bölümlerini birleştirmek, bir dal oluşturmak, yön değiştirmek, bir geçiş yapmak veya açık bir ucu kapatmak için kullanılıp kullanılmadığına bağlıdır. Kaplinler birleştirmeyi, te'ler dal kontrolünü, dirsekler dönüşleri, adaptörler geçişleri ve uç kapakları hat kapatmayı sağlar.

Bağlantı parçaları bağlayıcı bileşenlerdir, her damla sulama sistemi parçasıyla aynı değildir. Borular, damlatıcılar, filtreler, basınç regülatörleri ve vanalar bağlantı parçalarıyla birlikte çalışabilir; ancak her bileşenin sistem içinde ayrı bir görevi vardır. Tam bağlantı sonucu, bağlantı parçası stiline ve boru durumuna bağlı olabilir.

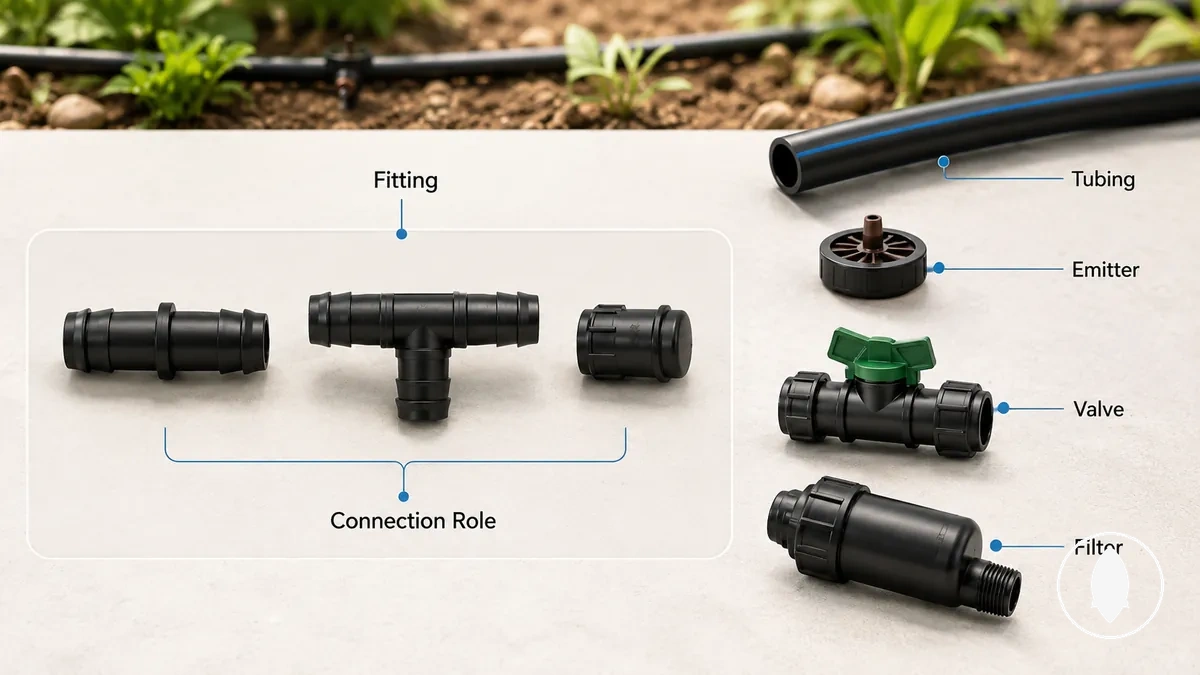

Bağlantı parçaları ve diğer damla sulama sistemi parçaları arasındaki ayrım

Bağlantı parçaları bağlayıcı bileşenlerdir, her damla sulama sistemi parçası değildir. Bir bağlantı noktasında bölümlerin nasıl bağlandığını tanımlarken, diğer sistem bileşenleri boru hattı ve akış yolu içinde farklı işlevler gerçekleştirir. Bu sınır, bağlayıcı görevlerini çevredeki sulama parçalarından ayırır.

Bir kullanıcı bir damla sulama hattına baktığında birden fazla parça belirleyebilir, ancak her parçanın farklı bir görevi vardır. Bağlantı parçaları, birleştirme, dallandırma, yön değiştirme, uyarlama, daraltma veya kapatma bağlantılarına odaklanır. Borular hat yolunu taşırken, damlatıcılar, vanalar, filtreler, basınç regülatörleri ve zamanlayıcılar diğer sistem işlevlerini destekler.

Öğe	Birincil görev	Bağlantı parçası mı?	Sınır notu
Bağlantı parçaları	Boru bölümlerini bağlar veya bağlantı yollarını değiştirir	Evet	Bir bağlantı noktasındaki bağlayıcı görevini tanımlar
Boru	Bağlantı noktaları arasındaki akış yolunu taşır	Hayır	Bağlantı parçalarının bağladığı hat bölümünü sağlar
Damlatıcı	Sulama hattından su bırakır	Hayır	Bağlayıcı parçalardan farklı bir işlev gerçekleştirir
Vana	Sistemdeki su akışını kontrol eder	Hayır	Boru bölümlerini birleştirmek yerine akışı kontrol eder
Filtre	Sistemde su kalitesi yönetimini destekler	Hayır	Bağlantı parçası olarak işlev görmek yerine sistem işleyişini destekler
Basınç regülatörü	Basınç koşullarının yönetilmesine yardımcı olur	Hayır	Bağlantı parçalarından farklı bir görevi vardır
Zamanlayıcı	Sulama programlarını kontrol eder	Hayır	Bağlayıcı işlevinden çok işletimle ilgilidir

Temel ayrım, bağlantı parçalarının bağlayıcı görevlerini tanımlaması, diğer damla sulama sistemi parçalarının ise hat çevresinde farklı işlevleri desteklemesidir. Bazı bileşenler tasarımlarına bağlı olarak işlevleri birleştirebilir; görev, bağlantı noktası ve bileşen amacına göre belirlenmelidir.

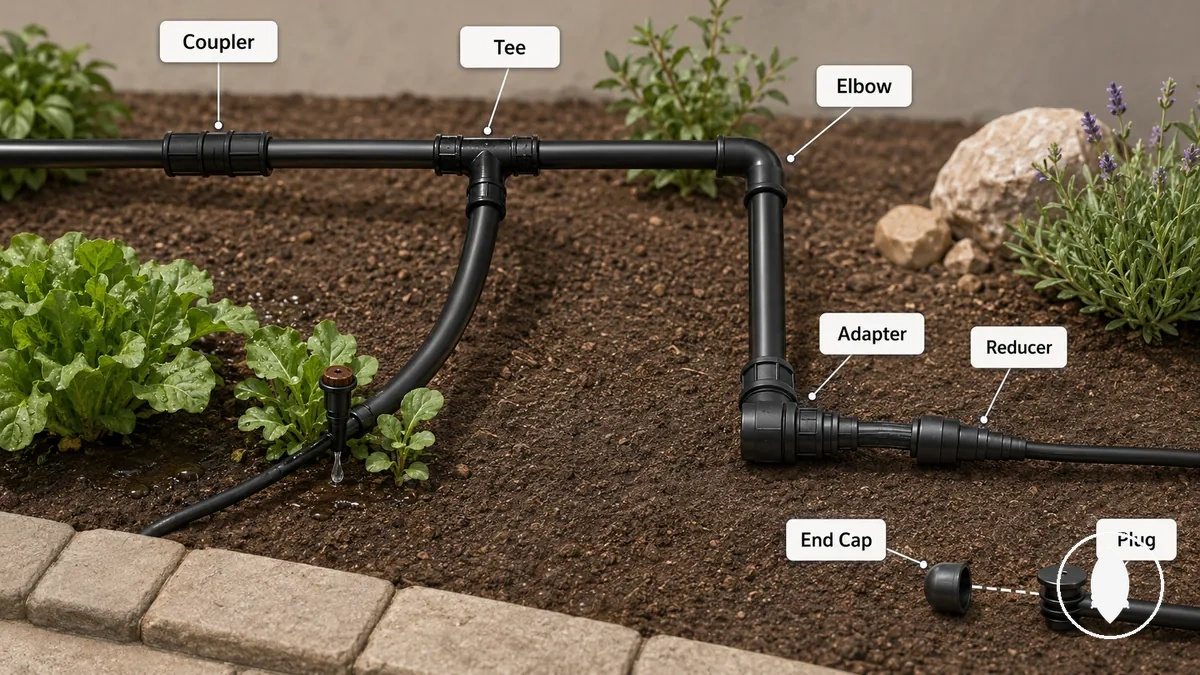

Bağlantı şekline göre ana bağlantı rolleri

Bağlantı parçası şekli, bir damla sulama bağlantı parçasının bir boru hattında gerçekleştirdiği bağlantı görevi hakkında ipucu verir. Şekil, bir parçanın düz bir birleştirme, dal bağlantısı, yön değişikliği, geçiş veya hat kapatma için kullanılıp kullanılmadığını belirlemeye yardımcı olur. Bu bağlantı rolleri, farklı bağlantı parçası biçimlerinin amaçlarıyla nasıl ilişkili olduğunu açıklar.

Bir boru noktasında bir görev seçerken, bağlantı parçasının şekli, bir bağlantının hat durumunu nasıl değiştirdiğini belirlemeye yardımcı olabilir. Aşağıdaki tablo, yaygın bağlantı parçası şekillerini bağlantı rolleri, tipik hat konumları ve pratik sonuçlarıyla eşleştirir.

Bağlantı parçası şekli ve işlevi arasındaki ilişki, şekil rollerini daha geniş bağlantı parçası kategorilerinden ayırmaya yardımcı olur. Daha fazla bilgi için bağlantı parçası türleri sayfasına bakın.

Bağlantı parçası şekli	Bağlantı görevi	Tipik hat durumu	Pratik sonuç
Kaplin	Düz birleştirme	İki boru bölümünün doğrudan bağlantıya ihtiyacı var	Bölümleri aynı boru yolu boyunca birleştirir
Onarım kaplini	Onarım noktasında düz birleştirme	Bir boru bölümünün bağlantı değişikliğine ihtiyacı var	Boru bölümleri arasında bağlantı oluşturur
Te bağlantı parçası	Dal bağlantısı	Bir hattın ek bir dal yoluna ihtiyacı var	Boru yönünden bir dal oluşturur
Dirsek bağlantı parçası	Yön değişikliği	Boru bir bağlantı noktasında dönmelidir	Boru yolunun yönünü değiştirir
Adaptör	Geçiş bağlantısı	Farklı bağlantı biçimlerinin birbirine bağlanması gerekiyor	Bağlantı türleri arasında geçiş oluşturur
Redüktör	Boyut geçişi	Bir bağlantı boyut değişikliği gerektiriyor	Farklı boyut koşullarına sahip bölümleri birbirine bağlar
Uç kapağı	Hat kapatma	Açık bir boru ucunun kapatılması gerekiyor	Bir boru hattının ucunu kapatır
Tapa	Açıklık kapatma	Belirli bir açıklığın kapatılması gerekiyor	Seçilen açıklıktan akışı durdurur
Goof tapa	Delik kapatma	İstenmeyen bir açıklığın kapatılması gerekiyor	Açıklık için bir kapatma noktası oluşturur

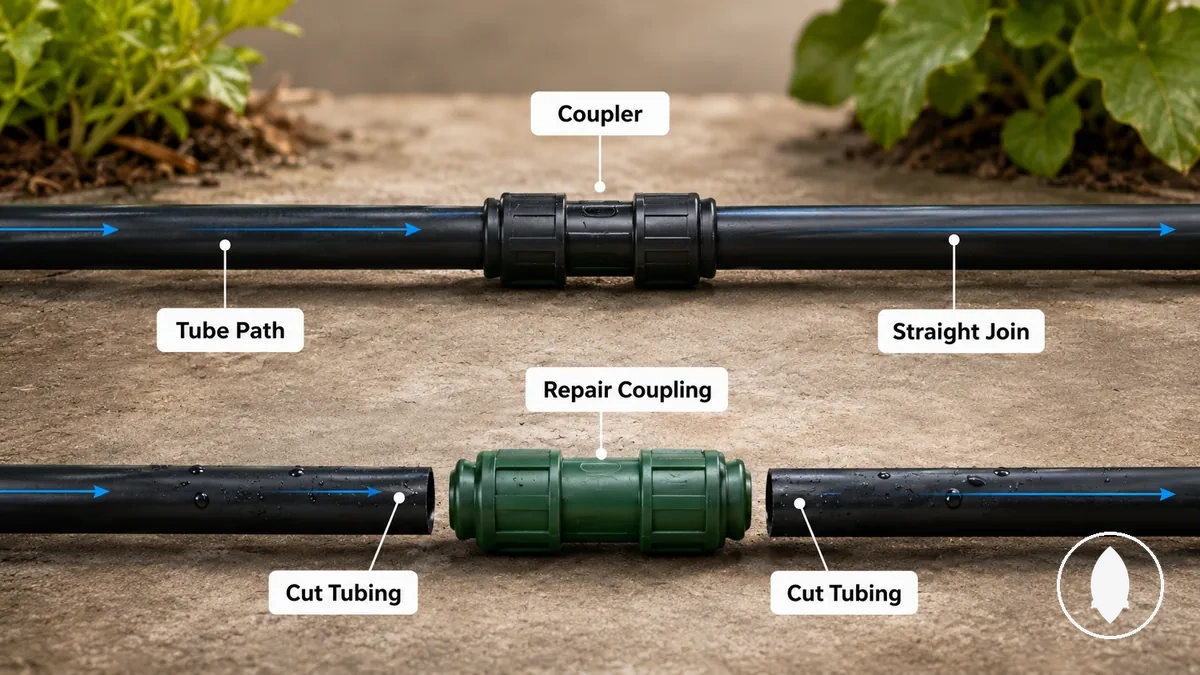

Düz boru birleştirmeleri için kaplinler ve onarım kaplinleri

Kaplinler ve onarım kaplinleri, boru bölümlerini aynı yol boyunca birleştiren düz hat birleştirme parçalarıdır. Bir kaplin düz bir boru birleştirmesi sağlarken, bir onarım kaplini kesilmiş bir boru bölümü veya onarım noktası yeni bir bağlantı gerektirdiğinde kullanılır.

Kesilmiş bir boru bölümü veya boru uzatması, hat sürekliliğini sağlamak için düz bir boru birleştirmesi gerektirebilir. Bir kaplin aynı hat üzerindeki boru bölümlerini birleştirmeye odaklanırken, bir onarım kaplini bir onarım noktasında bağlantı kurmaya odaklanır. Bağlantı sonucu, boru boyutuna, bağlantı parçası tasarımına ve boru durumuna bağlı olabilir.

Dal bağlantıları için te bağlantı parçaları

Te bağlantı parçaları, bir boru hattından başka bir yola dal bağlantısı oluşturan parçalardır. Bir te bağlantı parçası, ana hat bağlantısına ve ayrı bir boru dalına olanak tanıyan üç açıklığa sahiptir. Üç açıklıklı şekil, boru sistemi içindeki dal görevini tanımlar.

Bir te bağlantı parçası, dal bağlantısının gerekli olduğu bir yerde ana hattı bir lateral hatta bağlayabilir. Bağlantı noktası, dal yolu boyunca bölünmüş akış oluşturur. Dalın tam konumu, boru yoluna ve amaçlanan bağlantı görevine bağlıdır.

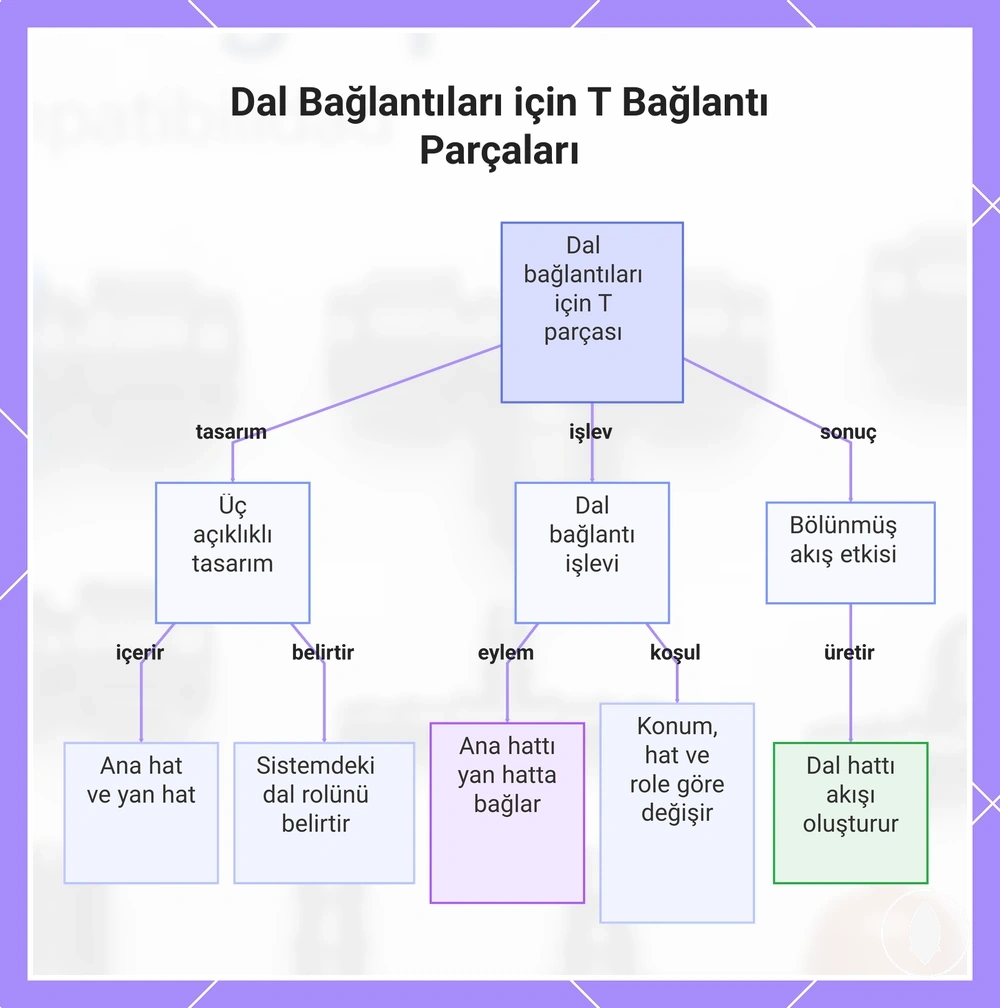

Bu grafik, bir boru sisteminde dal bağlantısı oluşturmak için kullanılan bir T bağlantı parçasının tasarımını, işlevini ve akışını açıklar.

Yön değişiklikleri için dirsek bağlantı parçaları

Dirsek bağlantı parçaları, bir boru yolunda yön değişikliği oluşturmak için kullanılan parçalardır. Bir dirsek bağlantı parçasının açılı şekli, bir bağlantı noktasının boru yolunu döndürmesine olanak tanırken, bağlantı görevine odaklanmayı sürdürür. Şekil, bağlantı parçasının döndürme işlevini tanımlar.

Bir köşe veya yatak kenarı, bir boru yolunun yön değiştirmesi gerektiğinde bir dirsek bağlantı parçası gerektirebilir. Açılı şekil daha düzgün bir yol oluşturmaya yardımcı olabilir, ancak bükülme gerilimi üzerindeki etkisi boru esnekliğine, mevcut alana ve belirli bağlantı koşuluna bağlıdır.

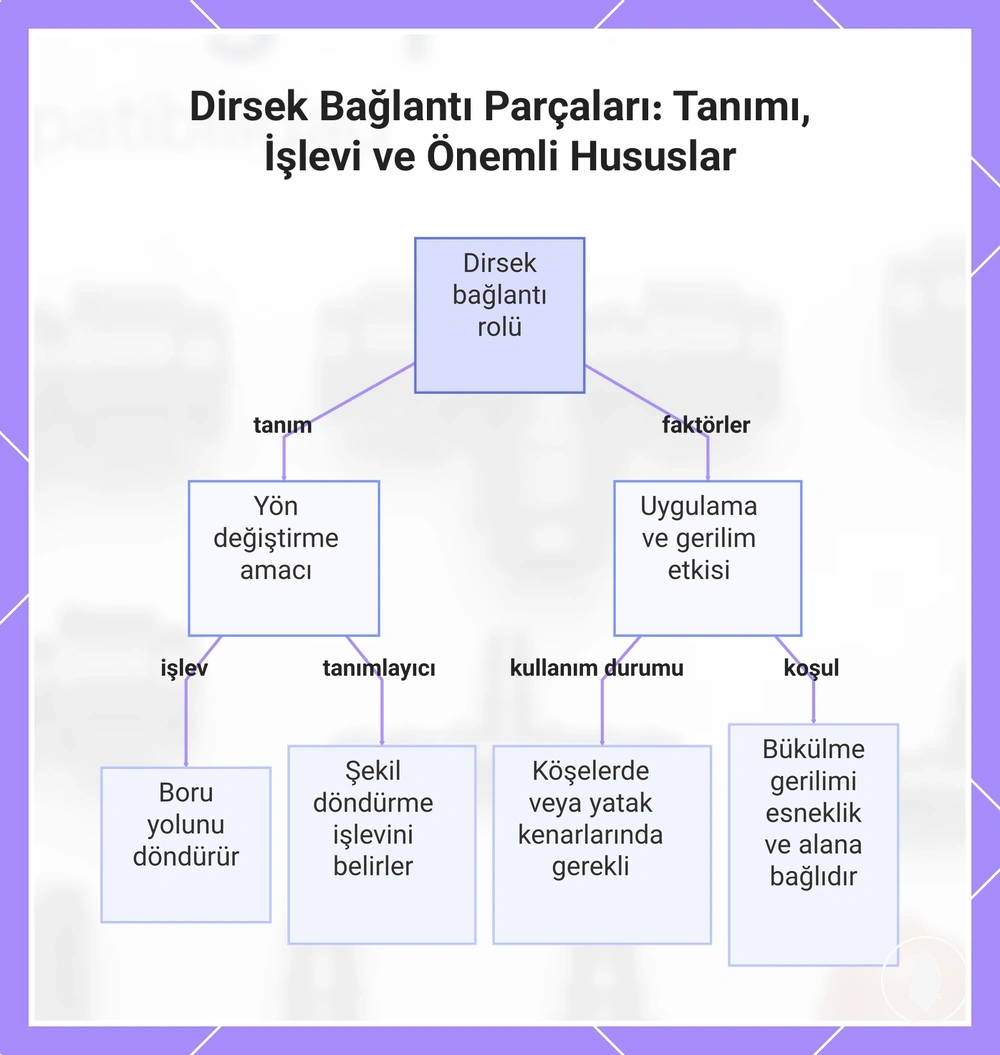

Bu grafik, dirsek bağlantı parçalarını tanımlar, yön değiştirme bağlayıcıları olarak rollerini açıklar ve kullanımları için pratik faktörleri vurgular.

Biçim veya boyut geçişleri için adaptörler ve redüktörler

Adaptörler ve redüktörler, doğrudan bağlantının uymadığı durumlarda kullanılan geçiş parçalarıdır. Bir adaptör biçim geçişini yönetirken, bir redüktör boyut geçişini yönetir. Fark, bağlantının bağlantı stilinde bir değişikliğe mi yoksa boyut ilişkisinde bir değişikliğe mi ihtiyaç duyduğuna bağlıdır.

Dişli bir bağlantının bir boru bağlantısına katılması, bir adaptörün biçim geçişi sağlayabileceği yerel bir örnektir. Büyükten küçüğe boru bağlantısı, bir redüktörün boyut geçişi sağlayabileceği yerel bir örnektir. Bağlantı sonucu, bağlantı parçası stiline, boru standardına ve boyut toleransına bağlı olabilir.

Parça adı	Yönetilen geçiş	Yaygın durum	Kullanmadan önce kontrol et
Adaptör	Biçim geçişi	Farklı bağlantı biçimlerinin birbirine bağlanması gerekiyor	Bağlantı stilini ve uyumluluk koşullarını kontrol edin
Redüktör	Boyut geçişi	Farklı boru boyutlarının birbirine bağlanması gerekiyor	Boyut ilişkisini ve bağlantı parçası gereksinimlerini kontrol edin

Akışı durdurmak için uç kapakları, uç tapaları ve goof tapaları

Uç kapakları, uç tapaları ve goof tapaları, farklı boru koşullarında akışı durdurmak için kullanılan kapatma parçalarıdır. Bir uç kapağı veya uç tapası açık bir hat ucunu kapatırken, bir goof tapası borudaki istenmeyen bir deliği kapatır. Temel ayrım, kapatma noktasının bir hattın sonunda mı yoksa boru içinde mi olduğudur.

Bir lateral hat ucu, açık hat ucunun kapatılması gerektiğinde bir uç kapağı veya uç tapası kullanabilirken, kazara oluşan bir delik, açıklığı kapatmak için bir goof tapası gerektirebilir. Sızdırmazlık sonucu, boru durumuna, delik boyutuna ve parça uyumuna bağlı olabilir.

• Uç kapağı: Açık bir hat ucu için kullanılır ve boru ucundan akışı durduran bir kapatma noktası sağlar.
• Uç tapası: Uç kapatma yoluyla akışın durdurulması gereken bir boru ucunda kullanılır.
• Goof tapası: Bir boru açıklığının sızdırmazlık noktasına ihtiyaç duyduğu istenmeyen bir delik için kullanılır.

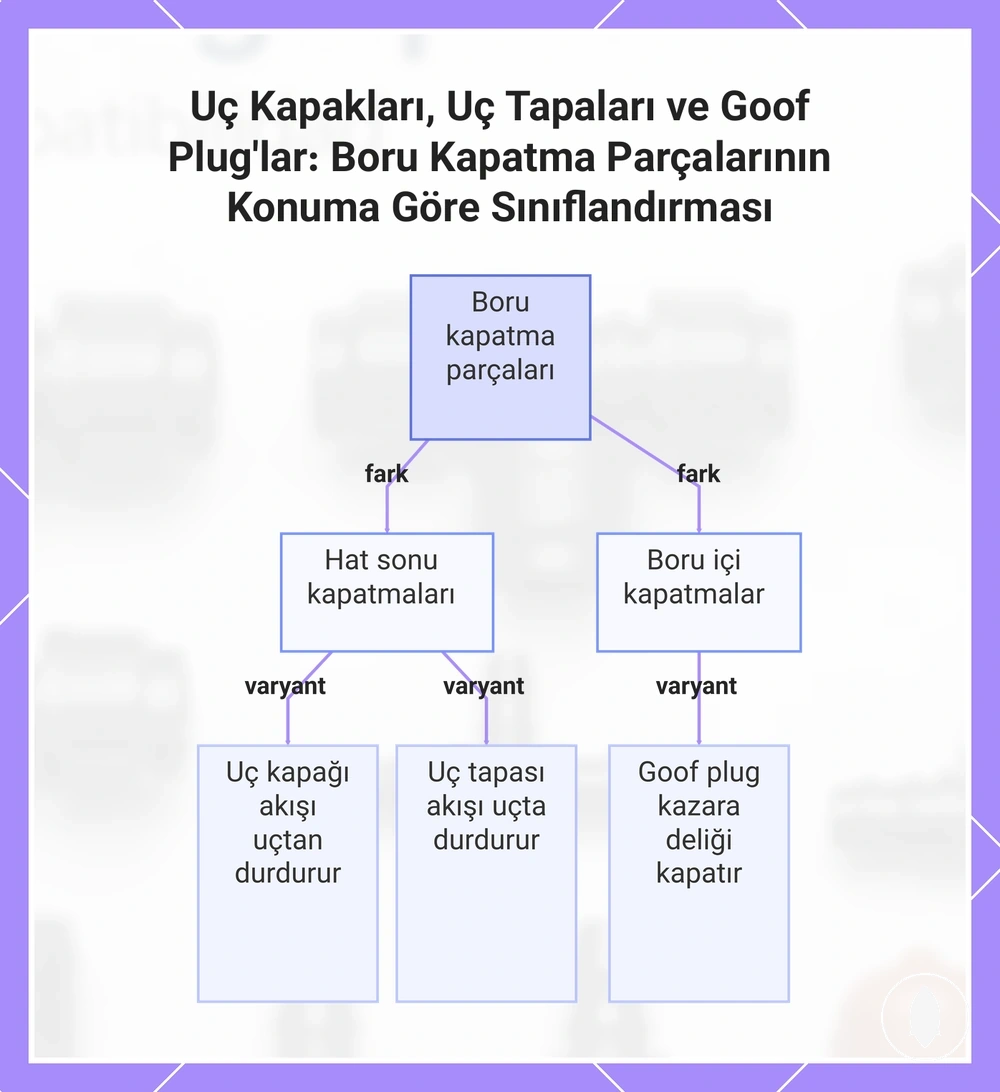

Bu grafik, boru kapatma parçalarının kullanıldıkları yere göre iki ana türünü gösterir: bir hattın sonunda veya kazara oluşan bir deliği kapatmak için borunun içinde.

Bağlantı parçalarının nasıl bağlandığını belirleyen bağlantı uçları

Bağlantı uçları, bir bağlantı parçasının bir boruya veya başka bir kaynak parçaya nasıl bağlandığını belirleyen fiziksel arayüzlerdir. Bir bağlantı parçasının eşleşen bir yüzeye karşı tutup tutmadığını, diş açıp açmadığını, kilitleyip kilitlemediğini veya sızdırmazlık sağlayıp sağlamadığını tanımlarlar. Bağlantı ucu, bağlantı parçası tasarımını tutuş yöntemi veya diş mekanizması ile birleştirir.

Bir bağlantı parçası ucunu bir boruya veya kaynak yüzeye uydurmak, bağlantı arayüzünün anlaşılmasını gerektirir. Aşağıdaki tablo, bağlantı uçlarını tutuş yöntemine, eşleşen yüzeye ve uyum uyarısına göre düzenler.

Bağlantı ucu	Tutuş veya bağlantı yöntemi	Eşleşen yüzey	Uyum uyarısı
Dişli	Bağlantı parçası ucu ve boru bağlantısını kullanan tutuş yöntemi	Dişli ucu kabul edecek şekilde tasarlanmış boru	Uyum, boru boyutuna, duvar kalınlığına ve malzeme davranışına bağlı olabilir
Sıkıştırmalı	Bağlantı alanı etrafında sıkıştırma tutuş yöntemi	Sıkıştırmalı bağlantı için tasarlanmış boru veya bağlantı parçası yüzeyleri	Bağlantı sonuçları, bağlantı parçası standardına ve boru durumuna göre değişebilir
Kilitli	Bağlantı arayüzünü tutan kilitleme mekanizması	Eşleşen kilitleme yüzeyleri	Uyum, bağlanan belirli bileşenlere bağlı olabilir
İtmeli	Bağlantı parçası arayüzünü devreye sokan itme bağlantısı	İtmeli bağlantı için tasarlanmış boru veya konektör yüzeyleri	Uyum, boru durumuna ve bağlantı parçası gereksinimlerine göre değişebilir
Vidalı	Diş tabanlı bağlantı mekanizması	Dişli kaynak tarafı parçalar veya adaptörler	Diş türü ve bağlantı parçası standardı uyumluluğu etkileyebilir

Kesin uyum, boru boyutu, duvar kalınlığı, malzeme davranışı ve bağlantı parçası standartlarının bileşenler arasında farklılık gösterebilmesi nedeniyle değişir. Bağlantı uçları bağlantı yöntemini tanımlar, ancak nihai uyum ve sızdırmazlık durumu eşleşen parçalara bağlıdır.

İtmeli boru bağlantıları için dişli uçlar

Dişli uçlar, diş şekli ve sürtünme yoluyla uyumlu itmeli boruyu kavrayan bağlantı özellikleridir. Dişli uç, borunun iç yüzeyine temas ederek bir tutuş bağlantısı oluşturur. Boru uyumu, boru boyutu, malzeme durumu ve bağlantı gereksinimleri gibi faktörlere bağlıdır.

Bir itmeli boru bağlantısı, bağlantı görevi kavrayıcı bir bağlantı arayüzü gerektirdiğinde dişli bir uç kullanabilir. Tutma kuvveti, yerleştirme derinliğine, boru yumuşaklığına ve dişli bağlantı parçası ucu ile boru arasındaki uyuma göre değişebilir. Sızıntı riski ayrıca uyum koşullarına ve bileşen uyumluluğuna da bağlı olabilir.

Uyarı: Dişli uçlar, boru yumuşaklığı, boyutu veya bağlantı parçası gereksinimleri değiştiğinde farklı performans gösterebilir; bu nedenle bağlantı durumu, kullanmadan önce değerlendirilmelidir.

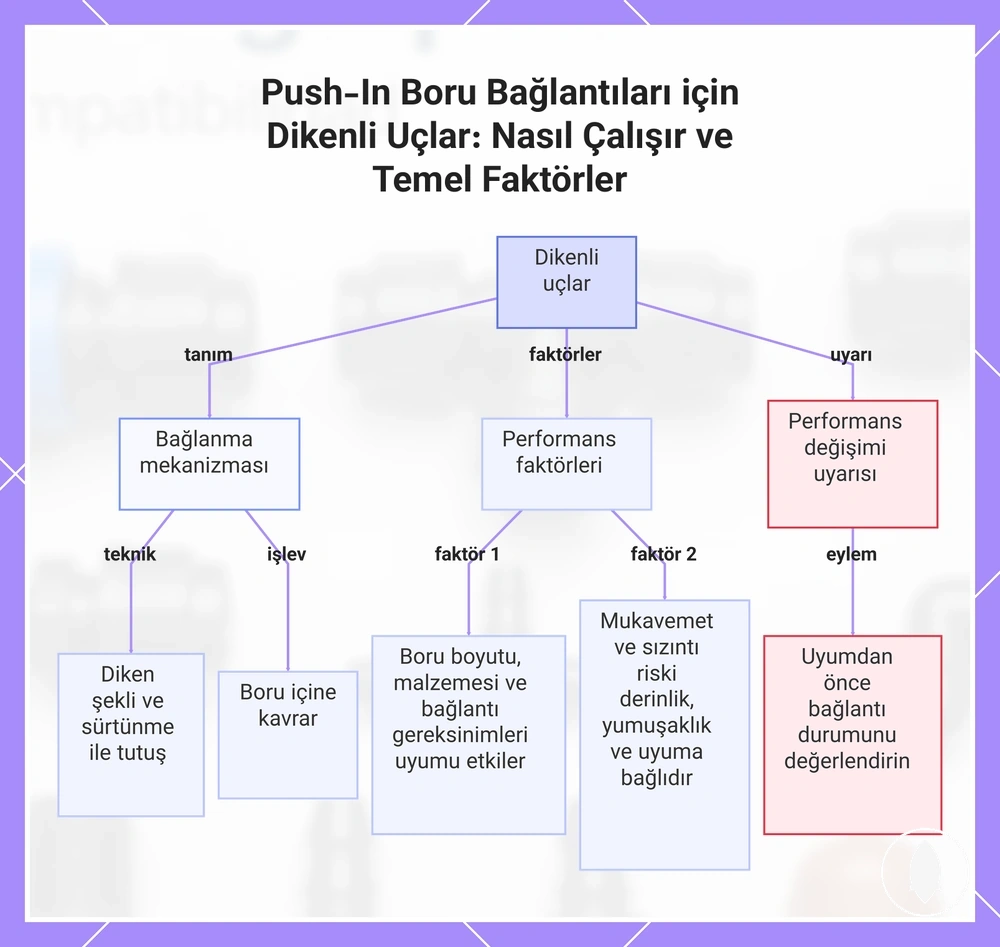

Bu grafik, push-in boru bağlantılarında kullanılan dikenli uçların tanımını, bağlanma mekanizmasını, performans faktörlerini ve bir uyarıyı açıklar.

Güvenli boru tutuşu için sıkıştırma, kilit ve itmeli uçlar

Sıkıştırma uçları, kilit uçları ve itmeli uçlar, farklı tutma tasarımları aracılığıyla boruyu kavrayan bağlantı mekanizmalarıdır. Bu mekanizmalar, sıkıştırma, kilitleme veya itmeli bağlantı yöntemleriyle güvenli bir boru tutuşu oluşturmak için farklı tutuş stilleri kullanır. Stil farkı önemlidir çünkü konektör tasarımı ve boru koşulları bağlantı sonucunu etkileyebilir.

Bir sıkıştırma, kilit veya itmeli tasarım tarafından tutulan bir boru bağlantısı, boru çapına, konektör tasarımına ve ürün standardına bağlı olarak farklı tepki verebilir. Güvenli tutuş ve yeniden kullanım potansiyeli, bağlantının tutuş stiline ve uyum hassasiyetine göre değişebilir.

Mekanizma	Nasıl tutar	Uyum hassasiyeti	Yerel uyarı
Sıkıştırma uçları	Boru etrafında tutucu bir bağlantı oluşturmak için sıkıştırma kullanır	Boru çapına ve konektör tasarımına bağlı olabilir	Uyumsuzluk riski bağlantı koşullarına göre değişebilir
Kilit uçları	Boru tutuşunu sağlamak için bir kilitleme mekanizması kullanır	Konektör tasarımına ve eşleşen bileşenlere göre değişebilir	Güvenli tutuş bağlantı arayüzüne bağlıdır
İtmeli uçlar	Boruyu kavramak için itmeli bağlantı tasarımı kullanır	Yerleştirme koşullarına ve boru özelliklerine bağlı olabilir	Uyum hassasiyeti bileşenler arasında değişebilir

Kaynak tarafı bağlantılar ve adaptörler için vidalı uçlar

Vidalı uçlar, bir bağlantı parçasının başka bir vidalı arayüze bağlandığı durumlarda kullanılan bağlantı özellikleridir. Bir bağlantı parçasının bir adaptör, vana, filtre, musluk tarafı parça veya diğer kaynak tarafı bağlantılara vidalı bir arayüz aracılığıyla bağlanmasına olanak tanır. Bağlantı durumu, diş uyumluluğuna ve eşleşen kaynak tarafı parçaya bağlıdır.

Vidalı bir uç, eşleşen bir vidalı arayüzün gerekli olduğu bir vanaya, filtreye, musluk tarafı parçaya veya adaptöre bağlanabilir. Erkek diş ve dişi diş yönelimleri, bağlantı arayüzlerinin nasıl hizalandığını belirlemeye yardımcı olabilir. Diş uyumluluğu ve boru uyumu ayrı kontrollerdir; bu nedenle uygun bir vidalı bağlantı, boru bağlantı durumunu tek başına doğrulamaz.

Bağlantı parçası şemalarında girişler, çıkışlar, dallar ve duruşlar

Bir bağlantı parçası şeması, açıklıkların bir bağlantı noktasında suyun girmesi, çıkması, dallanması veya durmasıyla nasıl ilişkili olduğunu gösterir. Bir şema, bir bağlantı parçasından geçen akış yönünü göstermek için giriş, çıkış, dal ve duruş rollerini etiketleyebilir. Bu roller, her açıklığın nasıl yorumlandığını belirlemeye yardımcı olur.

Şema etiketi	İşaretlediği şey	Akış yolu anlamı	Yaygın bağlantı parçası örneği
Giriş	Suyun girdiği açıklık	Gelen akış yönünü gösterir	Bir konektör veya bağlantı parçasındaki giriş noktası
Çıkış	Suyun ayrıldığı açıklık	İleri akış yönünü gösterir	Düz bir bağlantıdaki çıkış noktası
Dal	Başka bir akış yolu oluşturan açıklık	Bir dal bağlantısından bölünmüş akışı gösterir	Bir te bağlantı parçasındaki dal noktası
Duruş	Akışın kapatıldığı nokta	Durdurulmuş bir akış yolunu gösterir	Bir uç kapağı veya tapadaki kapatma noktası

Bir şema konumu, bir bağlantı görevini tanımlar, bir sistemdeki her bağlantı parçasının tüm yerleşimini değil. Daha geniş yerleşim değerlendirmeleri için, bağlantı noktalarının daha büyük bir düzen içinde nasıl ilişkili olduğunu yorumlarken fitting placement in layouts sayfasına bakın.

Bağlantı parçalarını borulara eşleştirmeden önce role dayalı kontroller

Role dayalı kontroller, boyut veya örnek ürünleri değerlendirmeden önce yapılmalıdır çünkü bağlantı parçasının görevi, hangi tür bağlantının değerlendirildiğini belirler. Bağlantı parçası görevini onaylamak, uyumluluk detayları değerlendirilmeden önce bağlantı ucunu, boru durumunu ve bağlantı noktasını belirlemeye yardımcı olur. Bu kontrol listesi, bir bağlantının uyumlu, belirsiz veya uyumsuz olmasını etkileyen ana koşulları doğrular.

Bir bağlantı noktası, boru veya bağlantı parçası seçeneklerini karşılaştırmadan önce bir rol kontrolü gerektirebilir. Bağlantı parçası görevi, bağlantı ucu, boru boyutu ve bağlantı biçimi, örnek ürünlere geçmeden önce bağlantı durumunu anlamak için gereken sinyalleri sağlar.

• Bağlantı parçası görevi: Başka koşulları kontrol etmeden önce bağlantı parçasının bir bağlantı noktasını birleştirip birleştirmediğini, dallandırıp dallandırmadığını, geçiş yapıp yapmadığını veya kapatıp kapatmadığını onaylayın.
• Bağlantı ucu: Bağlantı arayüzünü ve bağlantı parçasının boruya veya başka bir bileşene nasıl bağlandığını belirleyin.
• Boru boyutu: Bir bağlantının eşleşip eşleşmeyebileceğini değerlendirmeden önce boru boyutunu bir uyumluluk faktörü olarak kontrol edin.
• Bağlantı biçimi: Bağlantı parçası ve boru veya adaptörün eşleşen bağlantı biçimleri kullanıp kullanmadığını onaylayın.
• Belirsizlik sinyalleri: Başka bir kontrol gerektirebilecek net olmayan bağlantı parçası stilini, boyutlandırmayı veya bağlantı koşullarını belirleyin.

Boyut kuralları, bağlantı parçası görevi ve bağlantı türü netleştikten sonra geçerli hale gelir. Boyut ilişkilerini ve bağlantı koşullarını ayrı ayrı değerlendirirken ölçü ve uyumluluk kuralları sayfasını kullanın. Sonuç, karşılaştırılan belirli bileşenlere bağlı olarak uyumlu, belirsiz veya uyumsuz olabilir.

Bir katalogdan yalnızca örnek ürün seçmek, uyumu etkileyen bağlantı kriterlerini gizleyebilir. Bir rol kontrolü, örnek ürünleri fiili bağlantı gereksinimlerine bağlı tutar; ana kriterler bağlantı parçası görevi, bağlantı ucu, boru boyutu, bağlantı biçimi ve belirsizlik sinyalleridir.

Aşağıdaki ürünler, mevcut seçenekleri karşılaştırmak için faydalı örneklerdir. Satın almadan önce uyumluluk kriterlerinin, özelliklerin ve ürün ayrıntılarının ihtiyacınıza uygun olduğundan emin olun.

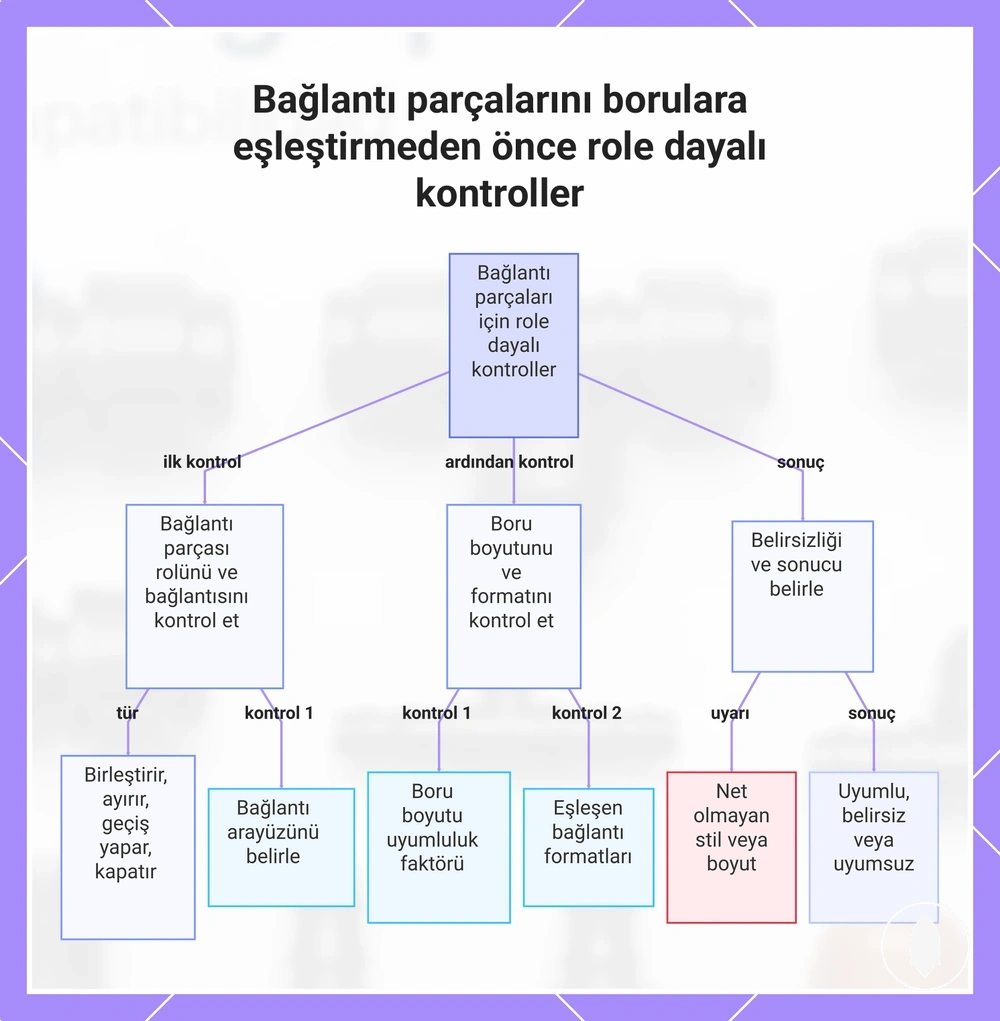

Bu grafik, bağlantı parçası rolü, bağlantı ucu, boru boyutu, bağlantı formatı ve belirsizlik sinyalleri dahil olmak üzere, bağlantı parçası-boru uyumluluğunu değerlendirmeden önce yapılması gereken ana kontrolleri gösterir.

Doğru bağlantı görevi içinde yaygın bağlantı parçası adı karışıklığı

Bağlantı parçası adı karışıklığı, benzer adların ilgili parçaları tanımlayabilmesi nedeniyle oluşur, ancak yorumlamayı bağlantı görevi yönlendirmelidir. Bir ad çeşitlemesi, tek bir sabit adlandırma sisteminden ziyade bir tedarikçi teriminden, bağlantı parçası stilinden veya kullanıcı kısaltmasından gelebilir. En güvenli yaklaşım, adı yorumlamadan önce parçanın gerçekleştirdiği görevi belirlemektir.

Kafa karıştırıcı bir tedarikçi terimi veya kullanıcı etiketi, yalnızca ada güvenmek yerine bağlantı görevi kontrol edilerek netleştirilebilir. Daha geniş bağlantı parçası bağlamı için damla sulama bağlantı parçaları rehberi sayfasına bakın; bu bölüm, bağlantı görevi içinde güvenli yorumlamaya odaklanır.

Ad çeşitlemesi	Olası bağlantı görevi	Doğrulama koşulu	Sonraki kontrol
Kaplin / onarım kaplini	Düz birleştirme görevi	Parça, boru bölümlerini aynı yol boyunca bağlar	Bağlantı noktasını ve boru durumunu kontrol edin
Te	Dal bağlantısı görevi	Parça, bir dal noktasından başka bir boru yolu oluşturur	Amaçlanan dal işlevini kontrol edin
Dirsek	Yön değişikliği görevi	Parça, bir bağlantı noktasında boru yolunu döndürür	Gerekli dönüş koşulunu kontrol edin
Adaptör / redüktör	Geçiş görevi	Bağlantı, bir biçim veya boyut değişikliği gerektirir	Bağlantı biçimini ve uyumluluk koşullarını kontrol edin
Tapa / uç kapağı / goof tapası	Kapatma görevi	Parça, bir hat ucunu veya istenmeyen açıklığı kapatır	Kapatma noktasının bir uç mu yoksa iç açıklık mı olduğunu kontrol edin

Bir bağlantı parçası adını çözmenin doğrudan yolu, önce bağlantı görevini belirlemek, ardından bağlantı ve uyumluluk koşullarını doğrulamaktır. Bu, adlandırma örtüşmesi olduğunda güvenli bir yorumlama sağlar ve parçayı kullanmadan önceki sonraki kontrolün belirlenmesine yardımcı olur.
