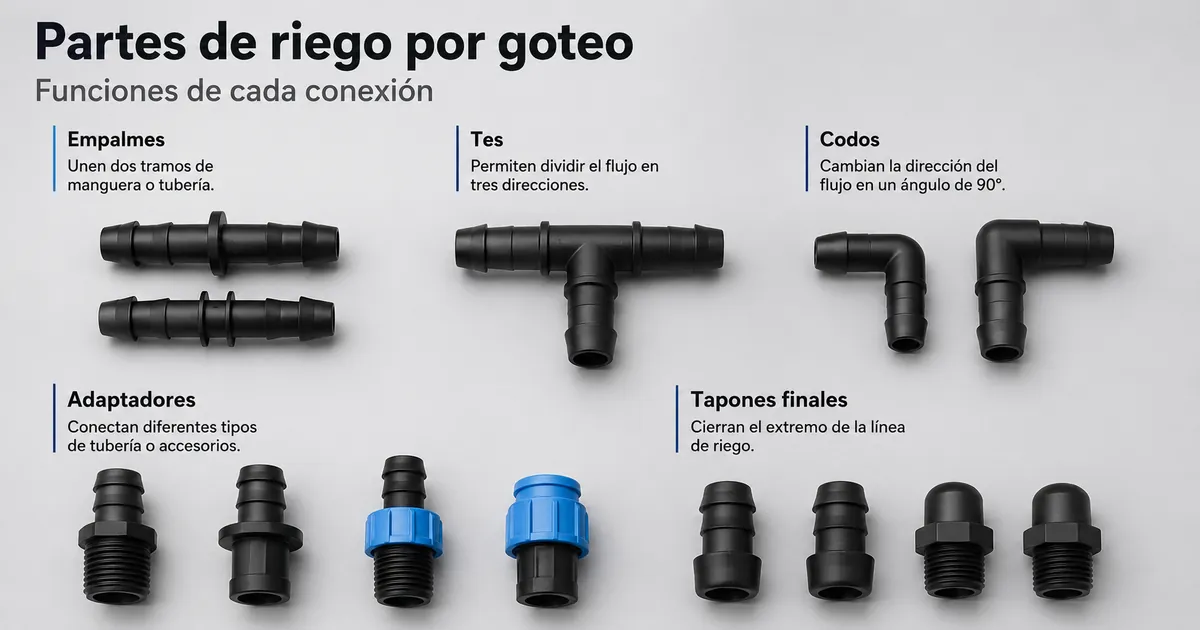

Partes de los accesorios de riego por goteo, nombres y funciones de conexión

Los accesorios de riego por goteo son piezas de conexión que unen, bifurcan, giran, adaptan, reducen o cierran secciones de una línea de tubería. Los nombres de los accesorios se entienden mejor cuando cada pieza se comprende por su función de conexión y no solo por su forma. Esta visión basada en la función explica cómo las piezas de los accesorios se relacionan con el trayecto del flujo dentro de un sistema de riego por goteo.

Una línea de tubería puede incluir diferentes puntos de conexión donde un accesorio cambia el trayecto, crea una bifurcación, conecta diferentes formatos o cierra un extremo abierto. Las familias de funciones comunes incluyen acopladores para unir secciones de tubería, tes para conexiones en bifurcación, codos para cambios de dirección, adaptadores para transiciones y tapones de cierre para cerrar.

Los nombres de los accesorios son importantes porque describen la función que una pieza realiza en un punto de conexión. El tamaño, la instalación y la disposición son verificaciones relacionadas, pero son independientes de la identificación de la función de cada pieza del accesorio.

Las piezas de los accesorios son conectores dentro de un sistema de riego por goteo, no todos los elementos del sistema. Las tuberías, los emisores, las válvulas y otras piezas pueden conectarse con accesorios, mientras que el accesorio en sí describe la función de conexión que realiza.

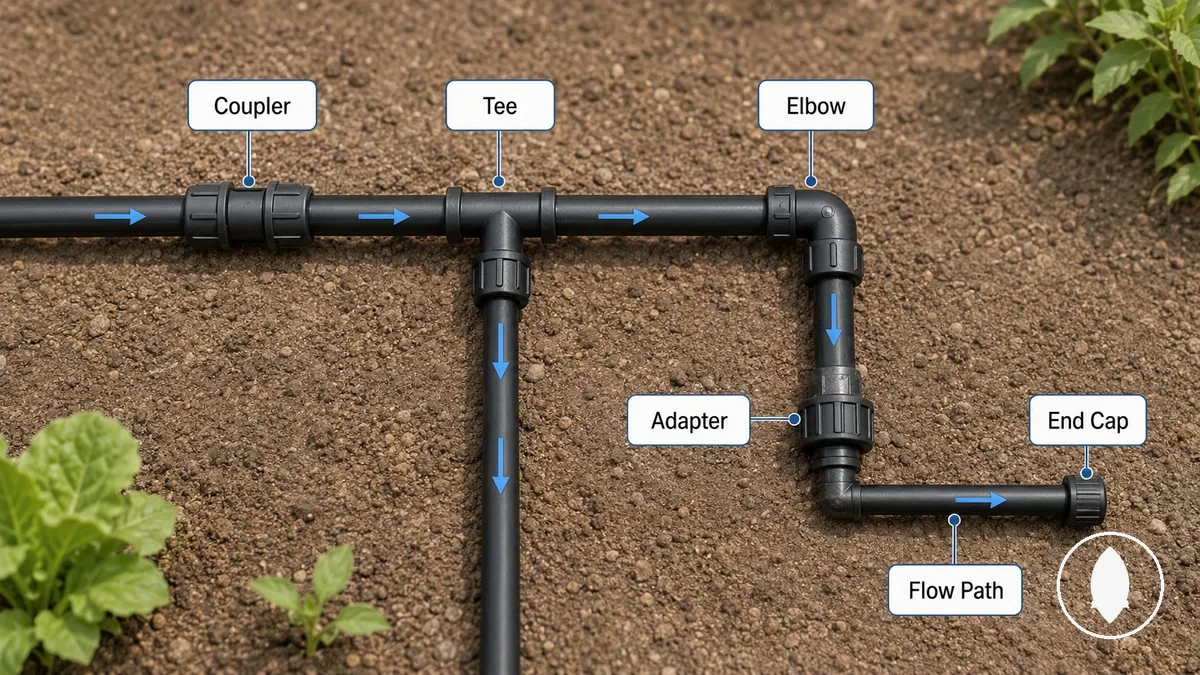

Qué hacen las piezas de los accesorios de riego por goteo en una línea de tubería

Las piezas de los accesorios de riego por goteo son componentes de conexión que unen, bifurcan, giran, adaptan, reducen o cierran recorridos de tubería. Cada pieza de accesorio tiene una función de conexión que afecta cómo se organiza una línea de tubería y cómo se dirige el trayecto del flujo a través de las secciones conectadas.

Las piezas de los accesorios de riego por goteo controlan los puntos de conexión dentro de una línea de tubería al modificar cómo se conectan las secciones entre sí. Por ejemplo, qué hacen los accesorios en un sistema de goteo depende de si una pieza se usa para unir secciones de tubería, crear una bifurcación, cambiar de dirección, hacer una transición o cerrar un extremo abierto. Los acopladores permiten la unión, las tes permiten el control de bifurcaciones, los codos permiten los giros, los adaptadores permiten las transiciones y los tapones de cierre permiten el cierre de la línea.

Las piezas de los accesorios son componentes de conexión, no son lo mismo que todas las piezas de un sistema de riego por goteo. Las tuberías, los emisores, los filtros, los reguladores de presión y las válvulas pueden funcionar junto con los accesorios, mientras que cada componente tiene una función separada dentro del sistema. El resultado exacto de la conexión puede depender del estilo del accesorio y del estado de la tubería.

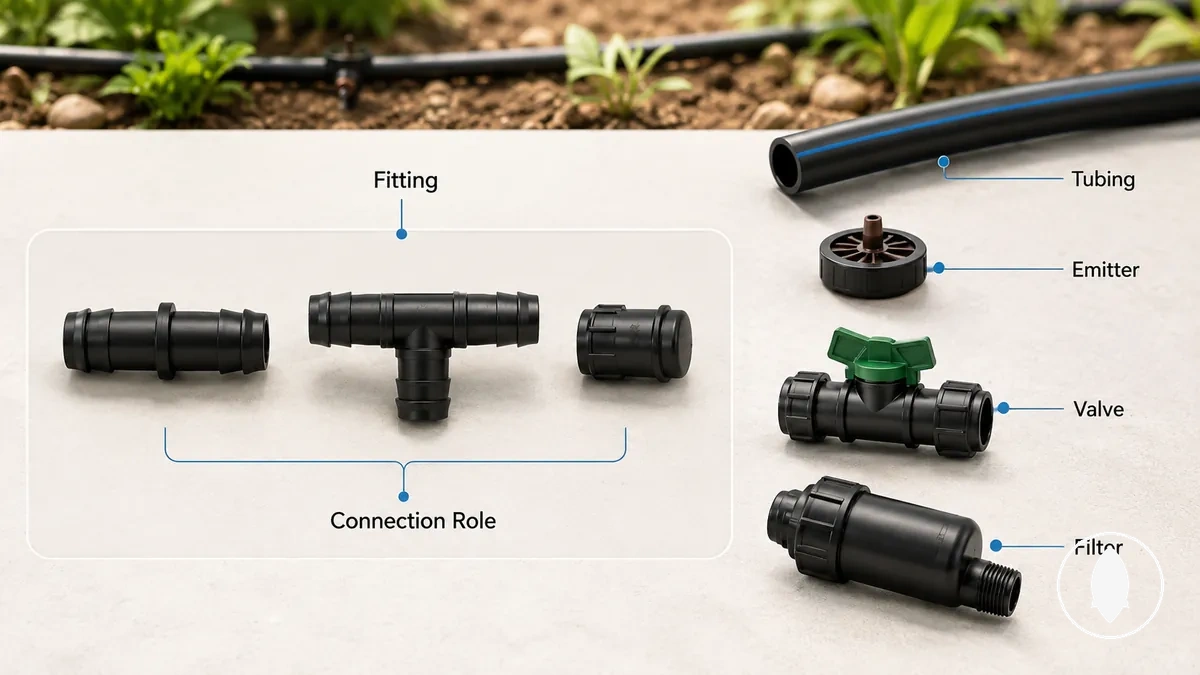

Piezas de accesorios frente a otras piezas de sistemas de riego por goteo

Las piezas de los accesorios son componentes de conexión, no todas las piezas de un sistema de riego por goteo. Definen cómo se conectan las secciones en un punto de conexión, mientras que otros componentes del sistema realizan funciones diferentes dentro de la línea de tubería y el trayecto del flujo. Este límite separa las funciones de conexión de las piezas de riego circundantes.

Un usuario puede identificar múltiples piezas al observar una línea de riego por goteo, pero cada pieza tiene una función diferente. Las piezas de los accesorios se centran en unir, bifurcar, girar, adaptar, reducir o cerrar conexiones. La tubería transporta el recorrido de la línea, mientras que los emisores, válvulas, filtros, reguladores de presión y temporizadores apoyan otras funciones del sistema.

Elemento	Función principal	¿Es una pieza de accesorio?	Nota sobre el límite
Accesorios	Conectar secciones de tubería o cambiar trayectos de conexión	Sí	Define la función de conexión en un punto de conexión
Tubería	Transporta el trayecto del flujo entre puntos de conexión	No	Proporciona la sección de línea que conectan los accesorios
Emisor	Libera agua de la línea de riego	No	Realiza una función diferente a la de las piezas de conexión
Válvula	Controla el flujo de agua en el sistema	No	Controla el flujo en lugar de unir secciones de tubería
Filtro	Apoya la gestión de la calidad del agua en el sistema	No	Apoya el funcionamiento del sistema sin actuar como pieza de accesorio
Regulador de presión	Ayuda a gestionar las condiciones de presión	No	Tiene una función diferente a la de las piezas de conexión
Temporizador	Controla los programas de riego	No	Se relaciona con la operación, no con la función de conexión

La principal diferencia es que las piezas de los accesorios describen funciones de conexión, mientras que otras piezas del sistema de riego por goteo apoyan funciones diferentes alrededor de la línea. Algunos componentes pueden combinar funciones según su diseño, por lo que la función debe identificarse a partir del punto de conexión y el propósito del componente.

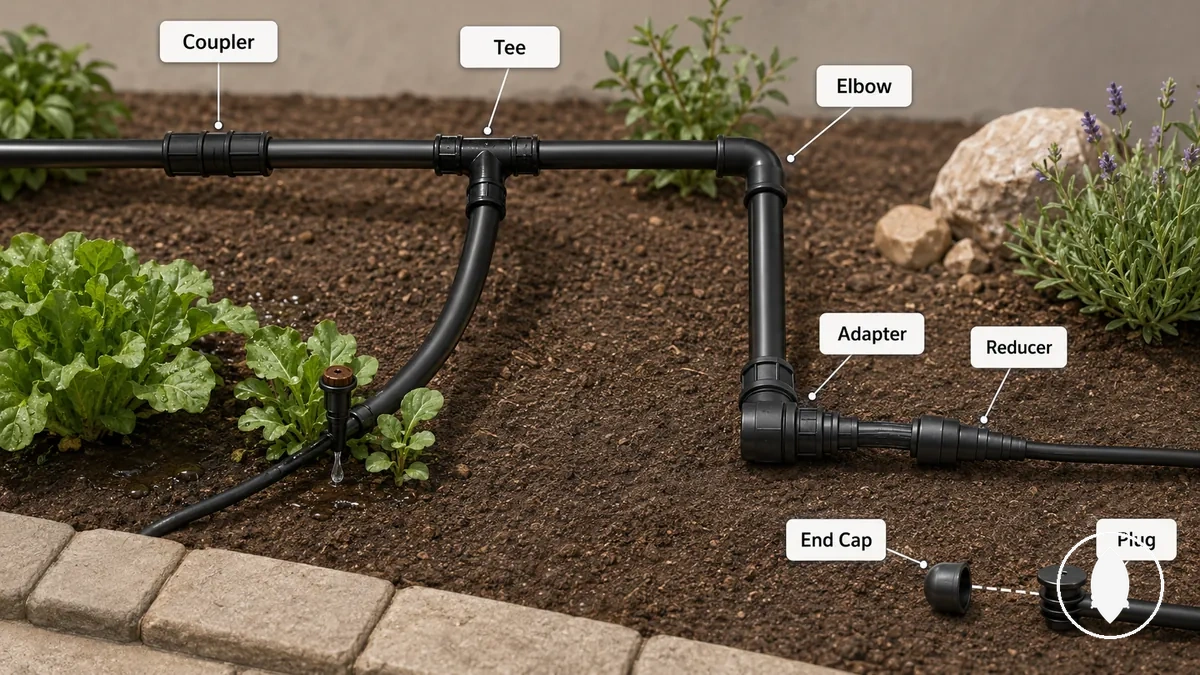

Funciones principales de conexión según la forma del accesorio

La forma del accesorio es una pista sobre la función de conexión que realiza un accesorio de riego por goteo en una línea de tubería. La forma ayuda a identificar si una pieza se usa para una unión recta, conexión en bifurcación, cambio de dirección, transición o cierre de línea. Estas funciones de conexión explican cómo las diferentes formas de accesorios se relacionan con su propósito.

Al seleccionar una función en un punto de la tubería, la forma del accesorio puede ayudar a identificar cómo una conexión cambia la condición de la línea. La tabla siguiente relaciona las formas comunes de accesorios con sus funciones de conexión, posiciones típicas en la línea y resultados prácticos.

La relación entre la forma del accesorio y la función ayuda a separar las funciones según la forma de categorías más amplias de accesorios. Consulte tipos de accesorios explicados para ver cómo se organizan los grupos de accesorios más allá de las funciones individuales según la forma.

Forma del accesorio	Función de conexión	Condición típica de la línea	Resultado práctico
Acoplador	Unión recta	Dos secciones de tubería necesitan una conexión directa	Une secciones a lo largo del mismo recorrido de tubería
Acoplador de reparación	Unión recta en un punto de reparación	Una sección de tubería necesita un cambio de conexión	Crea una conexión entre secciones de tubería
Accesorio en T	Conexión en bifurcación	Una línea necesita un recorrido de bifurcación adicional	Crea una bifurcación desde la dirección de la tubería
Accesorio de codo	Cambio de dirección	La tubería necesita girar en un punto de conexión	Cambia la dirección del recorrido de la tubería
Adaptador	Conexión de transición	Diferentes formatos de conexión necesitan conectarse	Crea una transición entre tipos de conexión
Reductor	Transición de tamaño	Una conexión requiere un cambio de tamaño	Conecta secciones con diferentes condiciones de tamaño
Tapón de cierre	Cierre de línea	Un extremo abierto de tubería debe cerrarse	Cierra el extremo de una línea de tubería
Tapón	Cierre de abertura	Una abertura específica debe cerrarse	Detiene el flujo a través de la abertura seleccionada
Tapón corrector	Cierre de orificio	Una abertura no deseada debe cerrarse	Crea un punto de cierre para la abertura

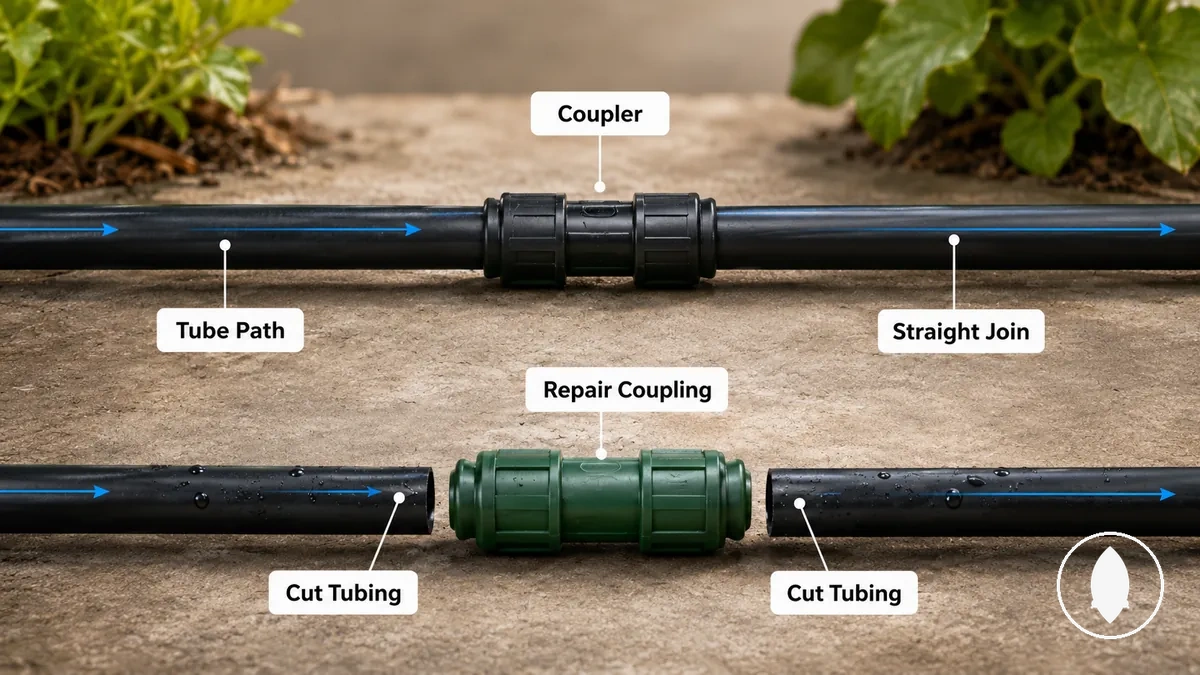

Acopladores y acopladores de reparación para uniones rectas de tubería

Los acopladores y los acopladores de reparación son piezas de unión en línea recta que conectan secciones de tubería a lo largo del mismo recorrido. Un acoplador proporciona una unión recta de tubería, mientras que un acoplador de reparación se usa cuando una sección de tubería cortada o un punto de reparación necesita una nueva conexión.

Una sección de tubería cortada o una extensión de tubería puede requerir una unión recta de tubería para mantener la continuidad de la línea. Un acoplador se centra en unir secciones de tubería de la misma línea, mientras que un acoplador de reparación se centra en conectar en un punto de reparación. El resultado de la conexión puede depender del tamaño de la tubería, el diseño del accesorio y el estado de la tubería.

Accesorios en T para conexiones en bifurcación

Los accesorios en T son piezas que crean una conexión en bifurcación desde una línea de tubería hacia otro recorrido. Un accesorio en T tiene tres aberturas que permiten una conexión de línea principal y una bifurcación de tubería separada. La forma de tres aberturas identifica su función de bifurcación dentro del sistema de tubería.

Un accesorio en T puede conectar una línea principal con una línea lateral donde se necesita una conexión en bifurcación. El punto de conexión crea un flujo dividido a través del recorrido de la bifurcación. La ubicación exacta de la bifurcación depende del recorrido de la tubería y de la función de conexión prevista.

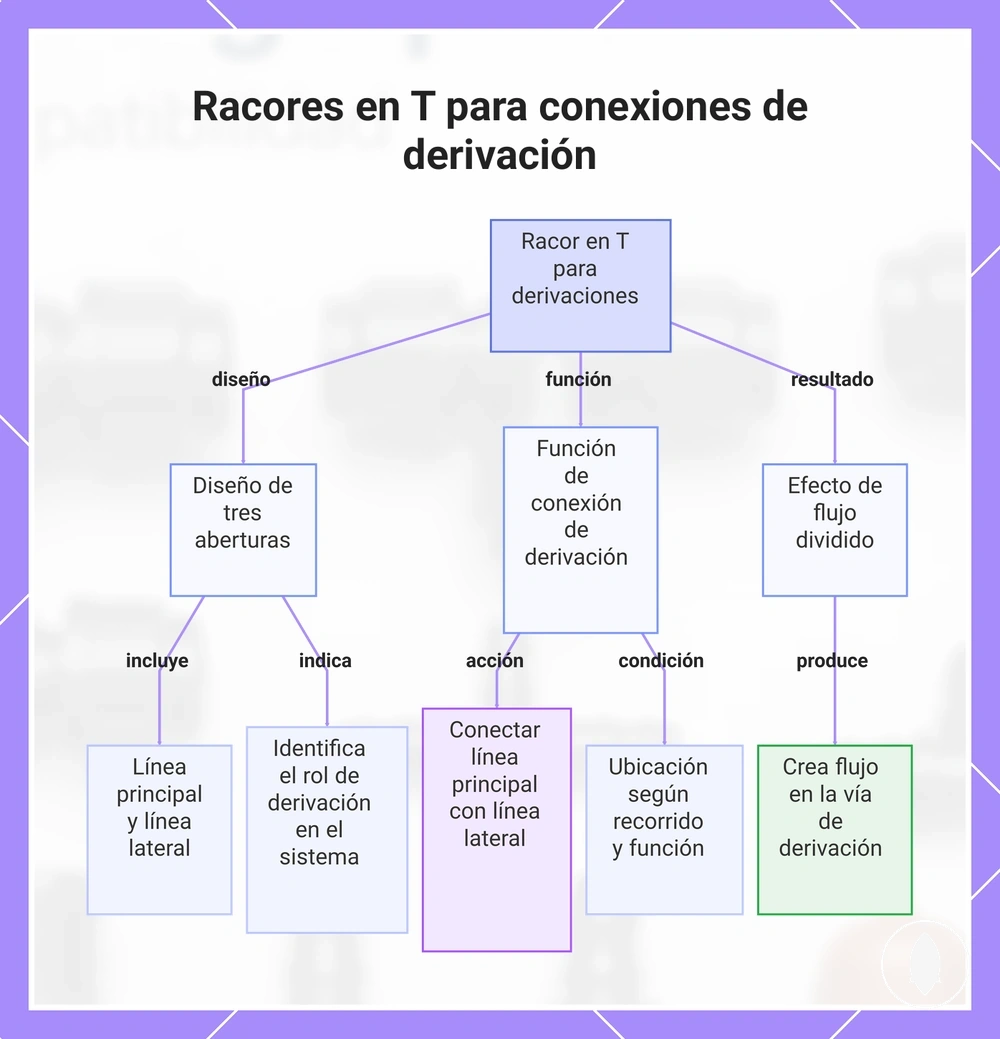

Este gráfico explica el diseño, la función y el flujo de un racor en T utilizado para crear una conexión de derivación en un sistema de tuberías.

Accesorios de codo para cambios de dirección

Los accesorios de codo son piezas que se usan para crear un cambio de dirección en un recorrido de tubería. La forma angular de un accesorio de codo permite que un punto de conexión gire el recorrido de la tubería mientras mantiene el enfoque en su función de conexión. La forma identifica la función de giro del accesorio.

Una esquina o el borde de un lecho puede requerir un accesorio de codo cuando un recorrido de tubería necesita cambiar de dirección. La forma angular puede ayudar a crear un recorrido más limpio, mientras que el efecto en la tensión de la curva depende de la flexibilidad de la tubería, el espacio disponible y la condición específica de la conexión.

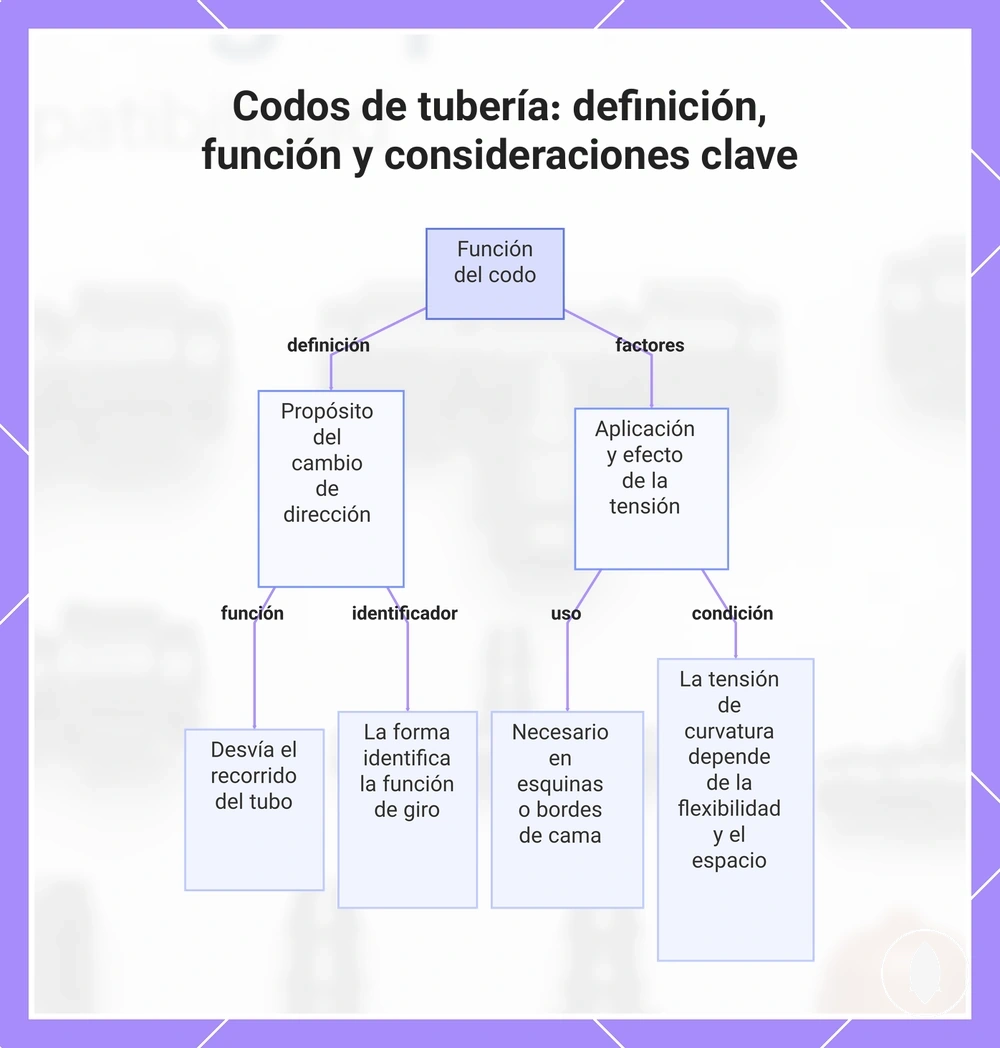

Este gráfico define los codos de tubería, explica su función como conectores de cambio de dirección y destaca factores prácticos para su uso.

Adaptadores y reductores para transiciones de formato o tamaño

Los adaptadores y los reductores son piezas de transición que se usan cuando una conexión directa no coincide. Un adaptador gestiona una transición de formato, mientras que un reductor gestiona una transición de tamaño. La diferencia depende de si la conexión necesita un cambio en el estilo de conexión o un cambio en la relación de tamaño.

Una conexión roscada que se une a una conexión de tubería es un ejemplo local donde un adaptador puede proporcionar una transición de formato. Una conexión de tubería de mayor a menor diámetro es un ejemplo local donde un reductor puede proporcionar una transición de tamaño. El resultado de la conexión puede depender del estilo del accesorio, el estándar de la tubería y la tolerancia de tamaño.

Nombre de la pieza	Transición gestionada	Condición común	Verificar antes de usar
Adaptador	Transición de formato	Diferentes formatos de conexión necesitan conectarse	Verificar el estilo de conexión y las condiciones de compatibilidad
Reductor	Transición de tamaño	Diferentes tamaños de tubería necesitan conectarse	Verificar la relación de tamaño y los requisitos del accesorio

Tapones de extremo, tapones finales y tapones correctores para detener el flujo

Los tapones de extremo, los tapones finales y los tapones correctores son piezas de cierre que se usan para detener el flujo en diferentes condiciones de la tubería. Un tapón de extremo o un tapón final cierra un extremo de línea abierto, mientras que un tapón corrector cierra un orificio no deseado en la tubería. La diferencia principal es si el punto de cierre está en el extremo de una línea o dentro de la tubería.

El extremo de una línea lateral puede usar un tapón de extremo o un tapón final cuando el extremo abierto de la línea necesita cierre, mientras que un orificio accidental puede requerir un tapón corrector para sellar la abertura. El resultado del sellado puede depender del estado de la tubería, el tamaño del orificio y el ajuste de la pieza.

• Tapón de extremo: Se usa para un extremo de línea abierto y proporciona un punto de cierre que detiene el flujo desde el extremo de la tubería.
• Tapón final: Se usa en un extremo de tubería donde se requiere detener el flujo mediante un cierre de extremo.
• Tapón corrector: Se usa para un orificio no deseado donde una abertura en la tubería necesita un punto de sellado.

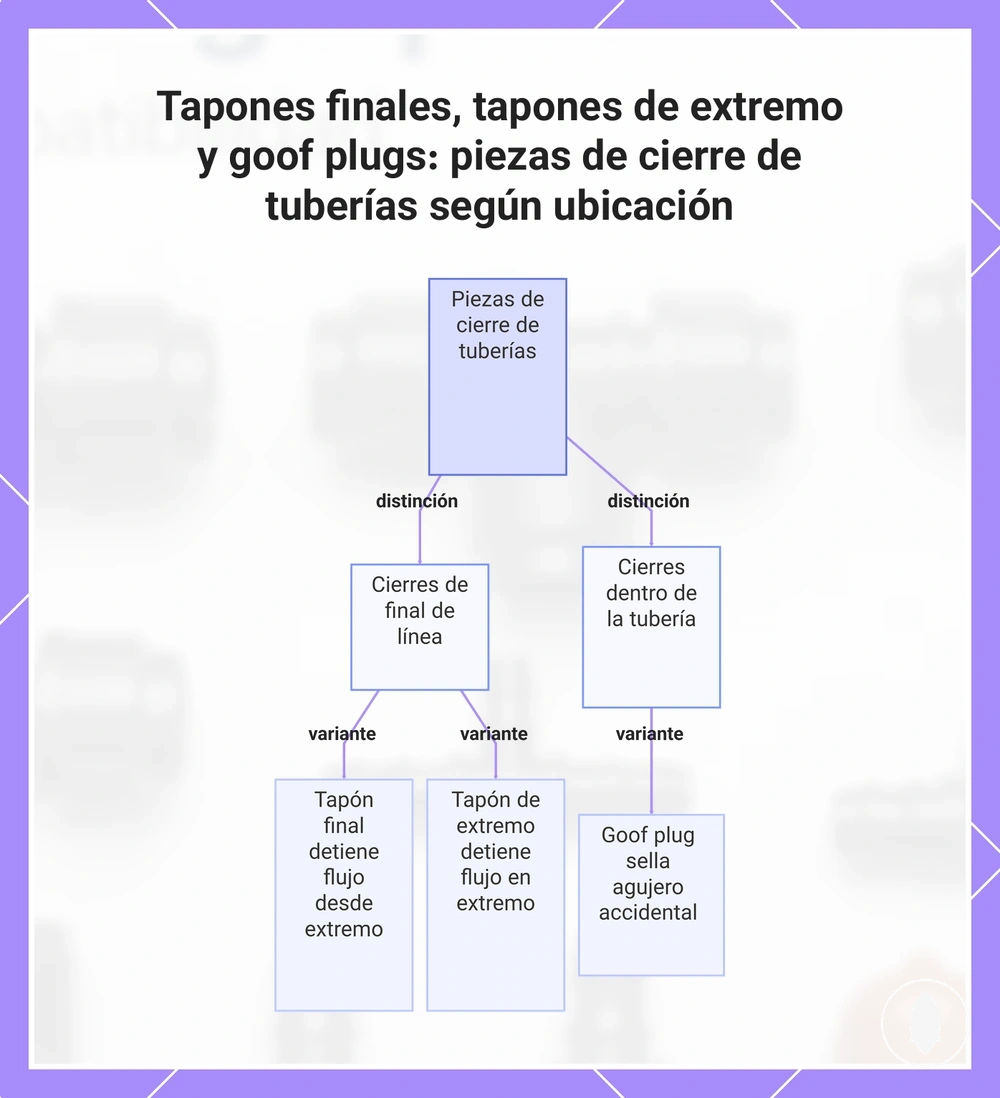

Este gráfico muestra los dos tipos principales de piezas de cierre de tuberías según dónde se usan: al final de una línea o dentro de la tubería para sellar un agujero accidental.

Extremos de conexión que determinan cómo se conectan los accesorios

Los extremos de conexión son las interfaces físicas que determinan cómo un accesorio se conecta a la tubería u otra pieza de origen. Definen si un accesorio se fija, enrosca, bloquea o sella contra una superficie coincidente. El extremo de conexión vincula el diseño del accesorio con su método de agarre o mecanismo de rosca.

Para emparejar un extremo de accesorio con una tubería o superficie de origen, es necesario comprender la interfaz de conexión. La siguiente tabla organiza los extremos de conexión según el método de agarre, la superficie coincidente y la precaución de ajuste.

Extremo de conexión	Método de agarre o conexión	Superficie coincidente	Precaución de ajuste
Con púa	Método de agarre que utiliza el extremo del accesorio y la conexión de la tubería	Tubería diseñada para aceptar el extremo con púa	El ajuste puede depender del tamaño de la tubería, el espesor de pared y el comportamiento del material
Compresión	Método de agarre por compresión alrededor del área de conexión	Superficies de tubería o accesorios diseñadas para conexión por compresión	Los resultados de la conexión pueden variar según el estándar del accesorio y el estado de la tubería
Bloqueo	Mecanismo de bloqueo que sujeta la interfaz de conexión	Superficies de bloqueo compatibles	El ajuste puede depender de los componentes específicos que se conectan
A presión	Conexión a presión que acopla la interfaz del accesorio	Superficies de tubería o conector diseñadas para conexión a presión	El ajuste puede variar con el estado de la tubería y los requisitos del accesorio
Roscado	Mecanismo de conexión basado en rosca	Piezas o adaptadores roscados del lado de la fuente	El tipo de rosca y el estándar del accesorio pueden afectar la compatibilidad

El ajuste exacto varía porque el tamaño de la tubería, el espesor de pared, el comportamiento del material y los estándares de los accesorios pueden diferir entre componentes. Los extremos de conexión definen el método de conexión, pero el ajuste final y la condición del sellado dependen de las piezas coincidentes.

Extremos con púa para conexiones de tubería a presión

Los extremos con púa son características de fijación que sujetan la tubería compatible de inserción a presión mediante la forma de la púa y la fricción. El extremo con púa crea una conexión de sujeción al acoplarse con el interior de la tubería. El ajuste de la tubería depende de factores como el tamaño de la tubería, el estado del material y los requisitos de la conexión.

Una conexión de tubería a presión puede usar un extremo con púa cuando la función de conexión requiere una interfaz de fijación por agarre. La fuerza de sujeción puede variar con la profundidad de inserción, la flexibilidad de la tubería y la coincidencia entre el extremo del accesorio con púa y la tubería. El riesgo de fuga también puede depender de las condiciones de ajuste y la compatibilidad de los componentes.

Precaución: Los extremos con púa pueden comportarse de manera diferente cuando varían la flexibilidad de la tubería, el tamaño o los requisitos del accesorio, por lo que la condición de la conexión debe considerarse antes de evaluar el ajuste.

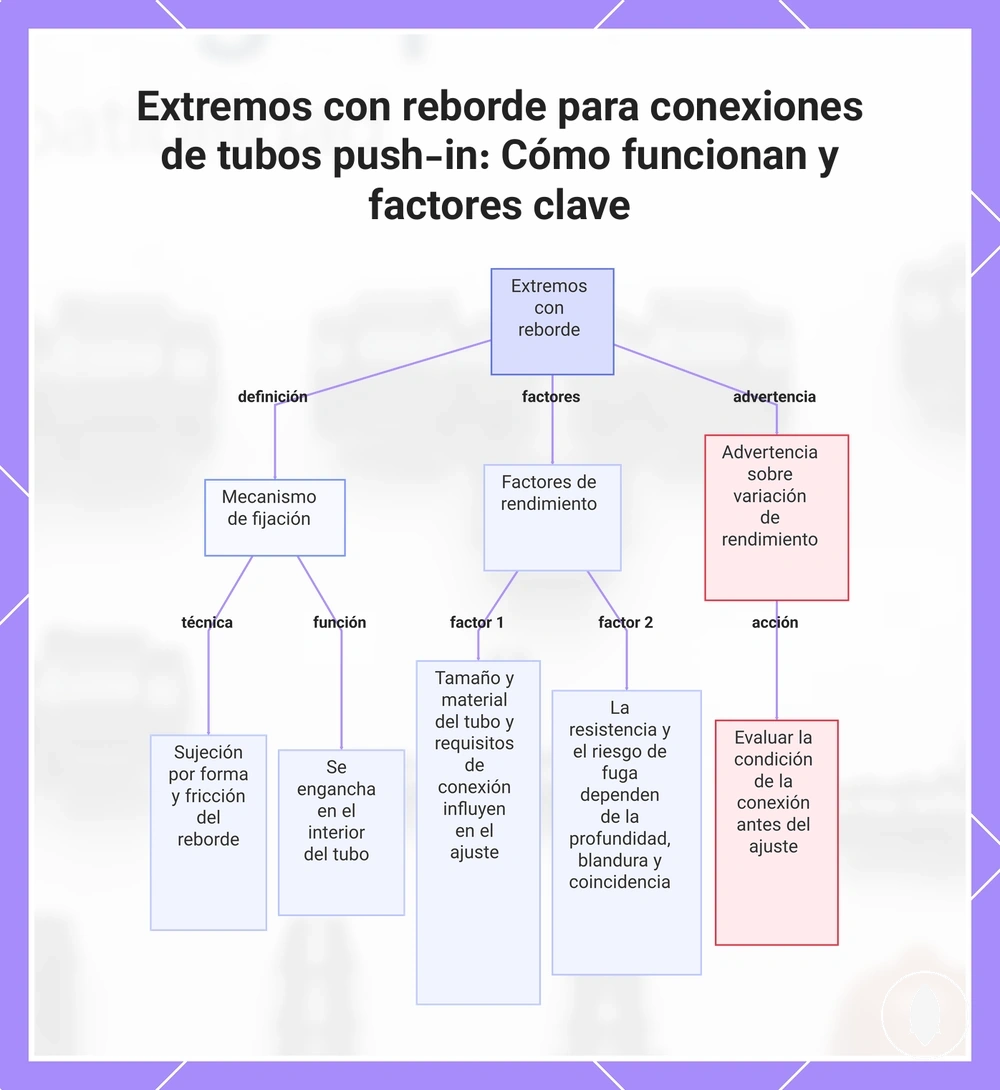

Este diagrama explica la definición, el mecanismo de fijación, los factores de rendimiento y una advertencia sobre los extremos con reborde utilizados en conexiones de tubos push-in.

Extremos de compresión, bloqueo y a presión para sujeción segura de tubería

Los extremos de compresión, los extremos de bloqueo y los extremos a presión son mecanismos de fijación que sujetan la tubería mediante diferentes diseños de retención. Estos mecanismos utilizan diferentes estilos de agarre para crear una sujeción segura de la tubería a través de métodos de conexión por compresión, bloqueo o inserción a presión. La diferencia de estilo es importante porque el diseño del conector y las condiciones de la tubería pueden afectar el resultado de la conexión.

Una conexión de tubería sujeta por un diseño de compresión, bloqueo o inserción a presión puede responder de manera diferente según el diámetro de la tubería, el diseño del conector y el estándar del producto. La sujeción segura y el potencial de reutilización pueden variar según el estilo de agarre y la sensibilidad de ajuste de la conexión.

Mecanismo	Cómo agarra	Sensibilidad de ajuste	Precaución local
Extremos de compresión	Usa compresión para crear una conexión de sujeción alrededor de la tubería	Puede depender del diámetro de la tubería y del diseño del conector	El riesgo de desajuste puede variar según las condiciones de la conexión
Extremos de bloqueo	Usa un mecanismo de bloqueo para mantener la sujeción de la tubería	Puede variar según el diseño del conector y los componentes compatibles	La sujeción segura depende de la interfaz de conexión
Extremos a presión	Usa un diseño de conexión a presión para sujetar la tubería	Puede depender de las condiciones de inserción y las características de la tubería	La sensibilidad de ajuste puede variar entre componentes

Extremos roscados para adaptadores y conexiones del lado de la fuente

Los extremos roscados son características de fijación que se usan cuando un accesorio se conecta a otra interfaz roscada. Permiten que un accesorio se conecte con un adaptador, válvula, filtro, pieza del lado del grifo u otra conexión del lado de la fuente a través de una interfaz roscada. La condición de la conexión depende de la compatibilidad de la rosca y de la pieza del lado de la fuente que coincida.

Un extremo roscado puede conectarse a una válvula, filtro, pieza del lado del grifo o adaptador donde se requiere una interfaz roscada compatible. Las orientaciones de rosca macho y rosca hembra pueden ayudar a identificar cómo se alinean las interfaces de conexión. La compatibilidad de la rosca y el ajuste de la tubería son verificaciones independientes, por lo que una conexión roscada adecuada no confirma por sí sola la condición de la conexión de la tubería.

Entradas, salidas, bifurcaciones y cierres en diagramas de accesorios

Un diagrama de accesorio muestra cómo las aberturas se relacionan con el agua que entra, sale, se bifurca o se detiene en un punto de conexión. Un diagrama puede etiquetar las funciones de entrada, salida, bifurcación y cierre para mostrar la dirección del flujo a través de un accesorio. Estas funciones ayudan a identificar cómo se interpreta cada abertura.

Las etiquetas en un diagrama de accesorio muestran qué representa cada abertura y cómo se entiende el trayecto del flujo. La siguiente tabla organiza las etiquetas del diagrama por función, posición de la abertura, significado del flujo y ejemplo común de accesorio.

Etiqueta del diagrama	Qué marca	Significado en el trayecto del flujo	Ejemplo común de accesorio
Entrada	La abertura por donde entra el agua	Muestra la dirección del flujo entrante	Punto de entrada en un conector o accesorio
Salida	La abertura por donde sale el agua	Muestra la dirección del flujo saliente	Punto de salida en una conexión recta
Bifurcación	La abertura que crea otro trayecto de flujo	Muestra el flujo dividido a través de una conexión en bifurcación	Punto de bifurcación en un accesorio en T
Cierre	El punto donde se detiene el flujo	Muestra un trayecto de flujo detenido	Punto de cierre en un tapón de extremo o tapón

Una posición en el diagrama identifica una función de conexión, no la ubicación completa de cada accesorio en un sistema. Para consideraciones más amplias de ubicación, consulte fitting placement in layouts al interpretar cómo se relacionan los puntos de conexión dentro de un arreglo mayor.

Verificaciones basadas en la función antes de emparejar accesorios con tubería

Las verificaciones basadas en la función deben realizarse antes de evaluar el tamaño o productos de ejemplo, porque la función del accesorio determina qué tipo de conexión se está considerando. Confirmar la función del accesorio ayuda a identificar el extremo de conexión, el estado de la tubería y el punto de conexión antes de evaluar los detalles de compatibilidad. Esta lista de verificación confirma las condiciones principales que influyen en si una conexión es compatible, incierta o un desajuste.

Un punto de conexión puede requerir una verificación de función antes de comparar opciones de tubería o accesorio. La función del accesorio, el extremo de conexión, el tamaño de la tubería y el formato de conexión proporcionan las señales necesarias para comprender la condición de la conexión antes de pasar a productos de ejemplo.

• Función del accesorio: Confirme si el accesorio une, bifurca, hace una transición o cierra un punto de conexión antes de verificar otras condiciones.
• Extremo de conexión: Identifique la interfaz de conexión y cómo el accesorio se conecta a la tubería u otro componente.
• Tamaño de la tubería: Verifique el tamaño de la tubería como factor de compatibilidad antes de evaluar si una conexión puede coincidir.
• Formato de conexión: Confirme si el accesorio y la tubería o adaptador usan formatos de conexión compatibles.
• Señales de incertidumbre: Identifique condiciones poco claras de estilo, tamaño o conexión del accesorio que puedan requerir otra verificación.

Las reglas de medida son relevantes después de que la función del accesorio y el tipo de conexión estén claros. Use reglas de medida y compatibilidad al evaluar las relaciones de medida y las condiciones de conexión por separado. El resultado puede ser compatible, incierto o un desajuste según los componentes específicos que se comparen.

Elegir productos de ejemplo solo de un catálogo puede ocultar los criterios de conexión que afectan el ajuste. Una verificación de función mantiene los productos de ejemplo vinculados a los requisitos reales de conexión, siendo los criterios principales la función del accesorio, el extremo de conexión, el tamaño de la tubería, el formato de conexión y las señales de incertidumbre.

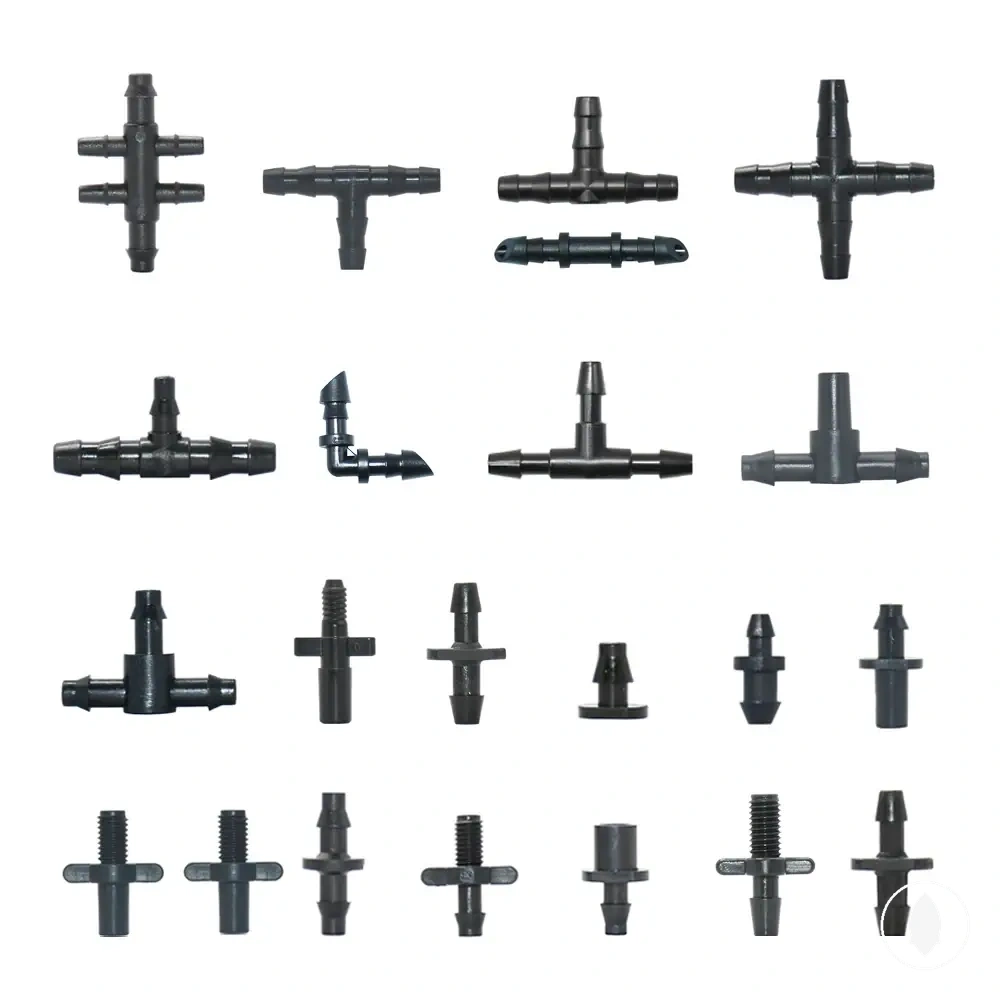

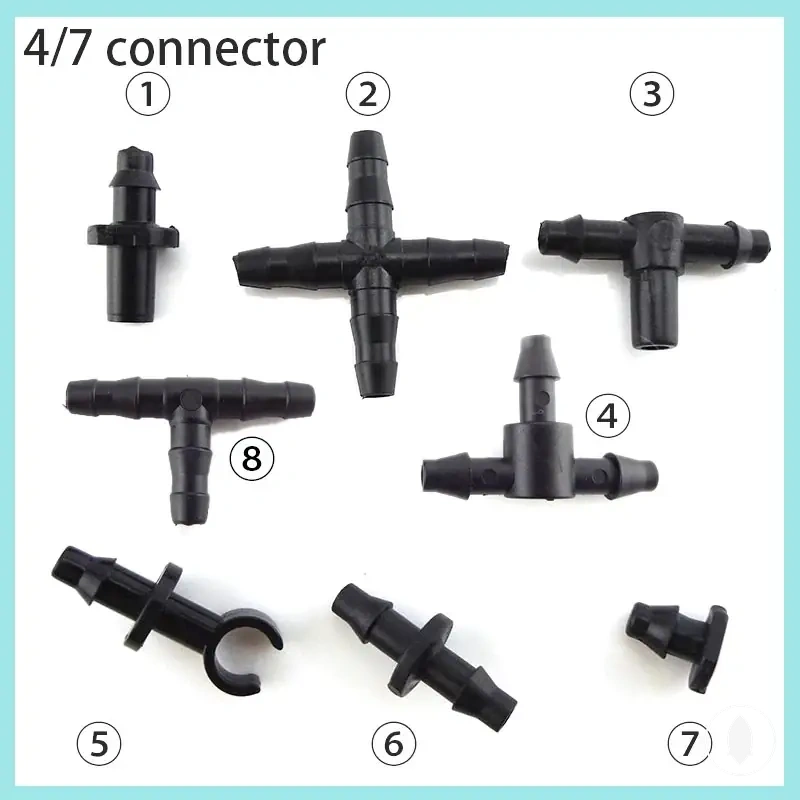

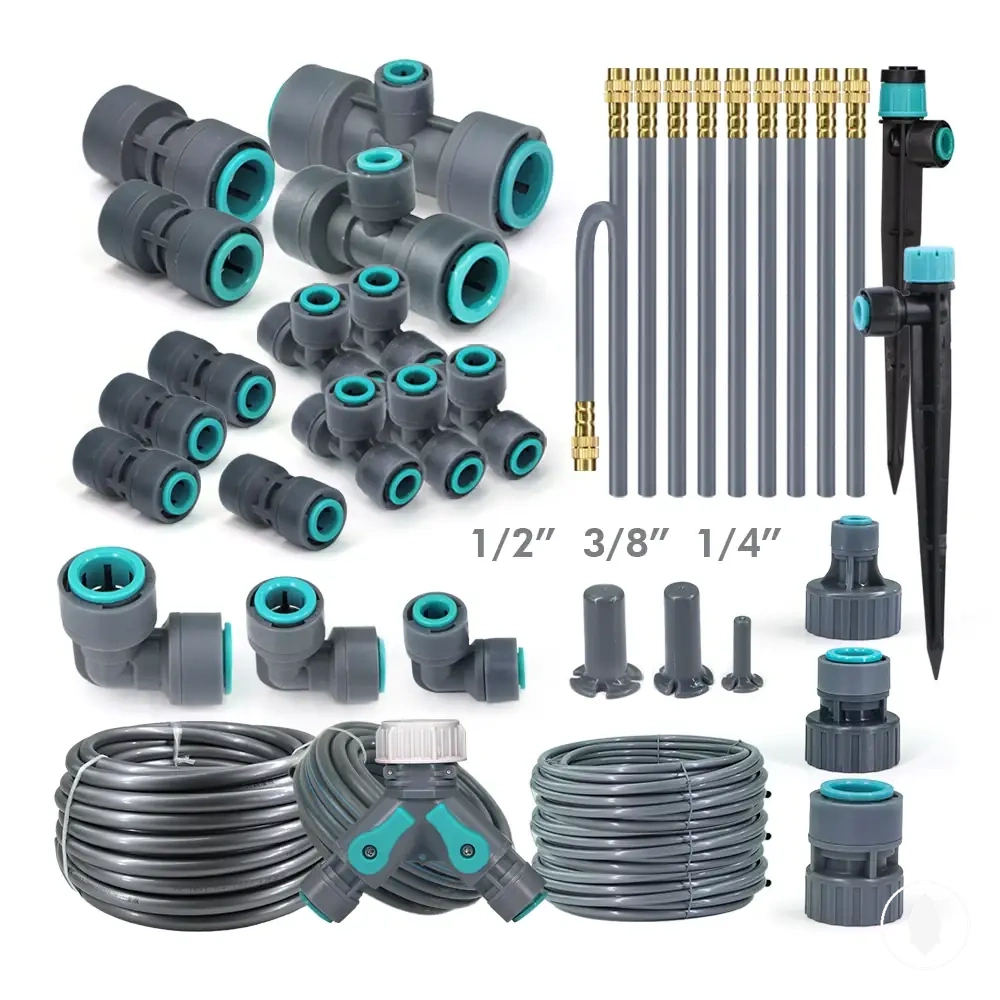

Estos son ejemplos de productos que pueden facilitar la comparación. Antes de comprar, revisa siempre los criterios de compatibilidad, las características esenciales y los detalles del producto.

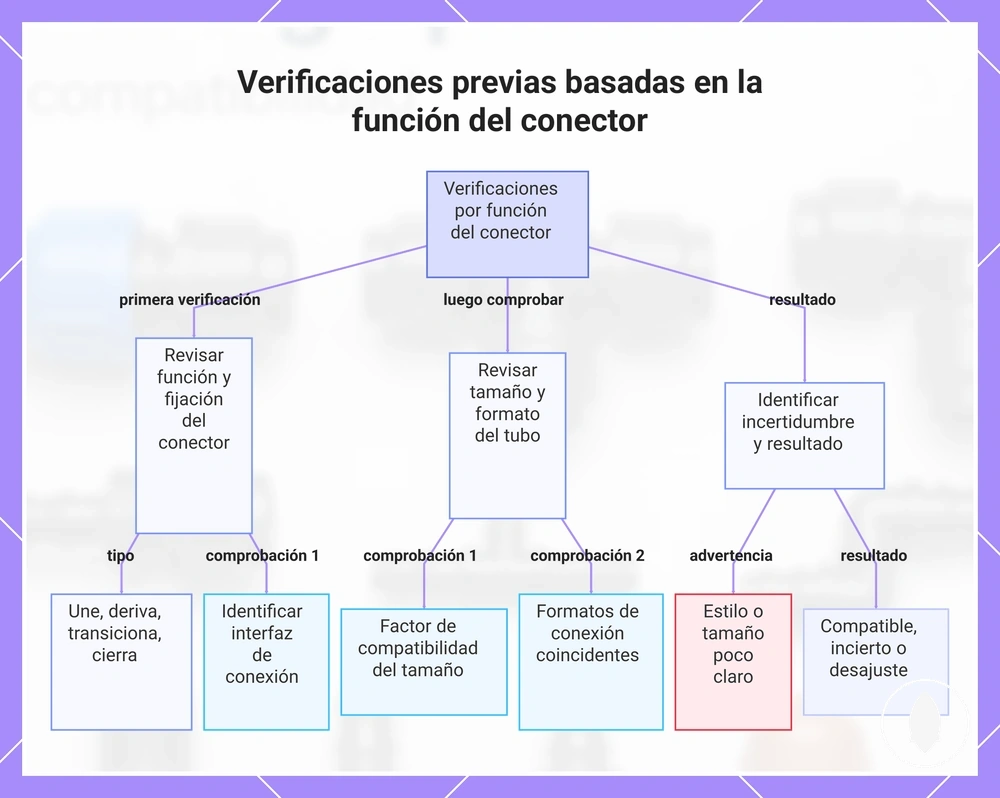

Este gráfico muestra las verificaciones principales que se deben realizar antes de evaluar la compatibilidad entre un conector y un tubo, incluyendo la función del conector, el extremo de fijación, el tamaño del tubo, el formato de conexión y las señales de incertidumbre.

Confusión común de nombres de accesorios dentro de la función de conexión correcta

La confusión de nombres de accesorios ocurre porque nombres similares pueden describir piezas relacionadas, pero la función de conexión debe controlar la interpretación. Una variante de nombre puede provenir de un término del proveedor, un estilo de accesorio o una abreviatura del usuario, en lugar de un único sistema de nombres fijo. El enfoque más seguro es identificar la función que realiza la pieza antes de interpretar el nombre.

Un término confuso del proveedor o una etiqueta del usuario a menudo se puede aclarar verificando la función de conexión en lugar de confiar solo en el nombre. Consulte resumen de los accesorios de riego por goteo para obtener un contexto más amplio sobre accesorios, mientras que esta sección se centra en la interpretación segura dentro de la función de conexión.

Variante de nombre	Función de conexión probable	Condición de confirmación	Siguiente verificación
Acoplador / acoplador de reparación	Función de unión recta	La pieza conecta secciones de tubería a lo largo del mismo recorrido	Verifique el punto de conexión y el estado de la tubería
T	Función de conexión en bifurcación	La pieza crea otro recorrido de tubería desde un punto de bifurcación	Verifique la función de bifurcación prevista
Codo	Función de cambio de dirección	La pieza gira el recorrido de la tubería en un punto de conexión	Verifique la condición de giro requerida
Adaptador / reductor	Función de transición	La conexión requiere un cambio de formato o tamaño	Verifique el formato de conexión y las condiciones de compatibilidad
Tapón / tapón de extremo / tapón corrector	Función de cierre	La pieza cierra un extremo de línea o una abertura no deseada	Verifique si el punto de cierre es un extremo o una abertura interna

La forma directa de resolver un nombre de accesorio es identificar primero la función de conexión, luego confirmar las condiciones de fijación y compatibilidad. Esto proporciona una interpretación segura cuando existe superposición de nombres y ayuda a determinar la siguiente verificación antes de usar la pieza.
