أجزاء وصلات الري بالتنقيط وأسماؤها وأدوار التوصيل

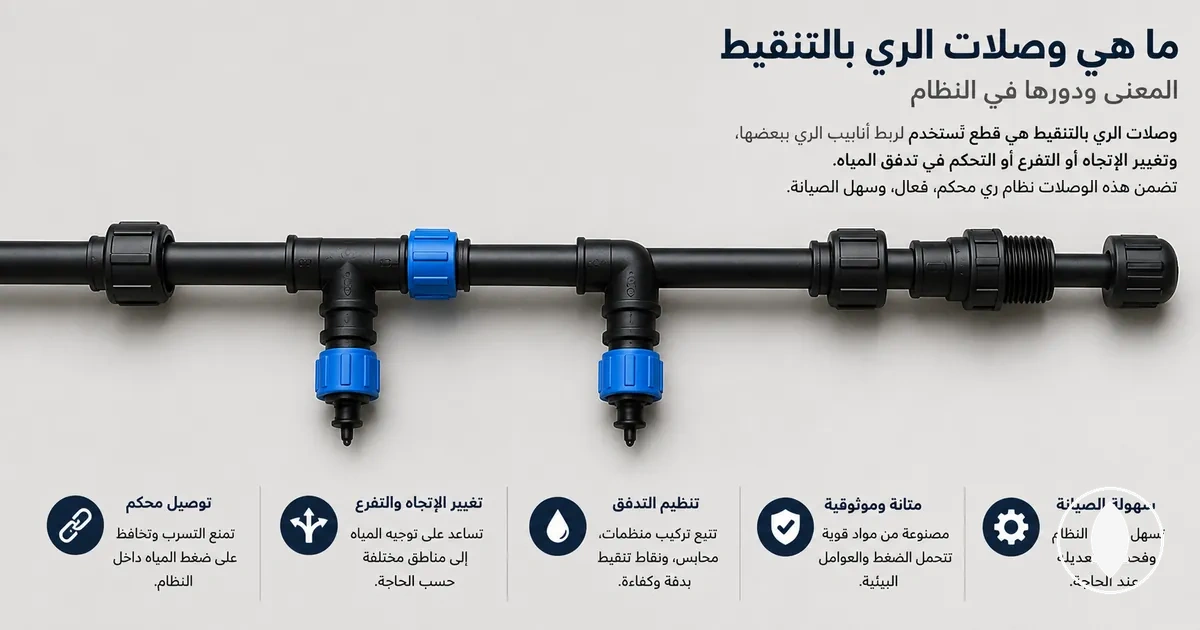

وصلات الري بالتنقيط هي مكونات توصيل تصل بين أقسام خط الأنبوب أو تتفرع منه أو تغير اتجاهه أو تكيّفه أو تصغره أو تغلق أطرافه. تتضح أسماء الوصلات أكثر عندما يُفهم كل جزء من خلال دوره في التوصيل وليس فقط من خلال شكله. يشرح هذا المنظور القائم على الدور كيفية ارتباط أجزاء الوصلات بمسار التدفق داخل نظام الري بالتنقيط.

يمكن أن يتضمن خط الأنبوب نقاط توصيل مختلفة حيث تغير الوصلة المسار، أو تنشئ فرعًا، أو تربط بين صيغ مختلفة، أو تغلق طرفًا مفتوحًا. تشمل مجموعات الأدوار الشائعة الوصلات المزدوجة لربط أقسام الأنبوب، والوصلات ثلاثية المنافذ للتوصيلات الفرعية، والوصلات الكوعية لتغيير الاتجاه، والوصلات المحولة للانتقال بين الأحجام، وأغطية الأطراف للإغلاق.

تكتسب أسماء الوصلات أهميتها لأنها تصف الوظيفة التي يؤديها الجزء عند نقطة التوصيل. الحجم والتركيب والتخطيط هي اعتبارات ذات صلة، لكنها منفصلة عن تحديد دور كل جزء من أجزاء الوصلة.

أجزاء الوصلات هي مكونات توصيل داخل نظام الري بالتنقيط، وليست كل مكونات النظام. قد تتصل الأنابيب والمنقطات والصمامات والأجزاء الأخرى بالوصلات، بينما تصف الوصلة نفسها دور التوصيل الذي تؤديه.

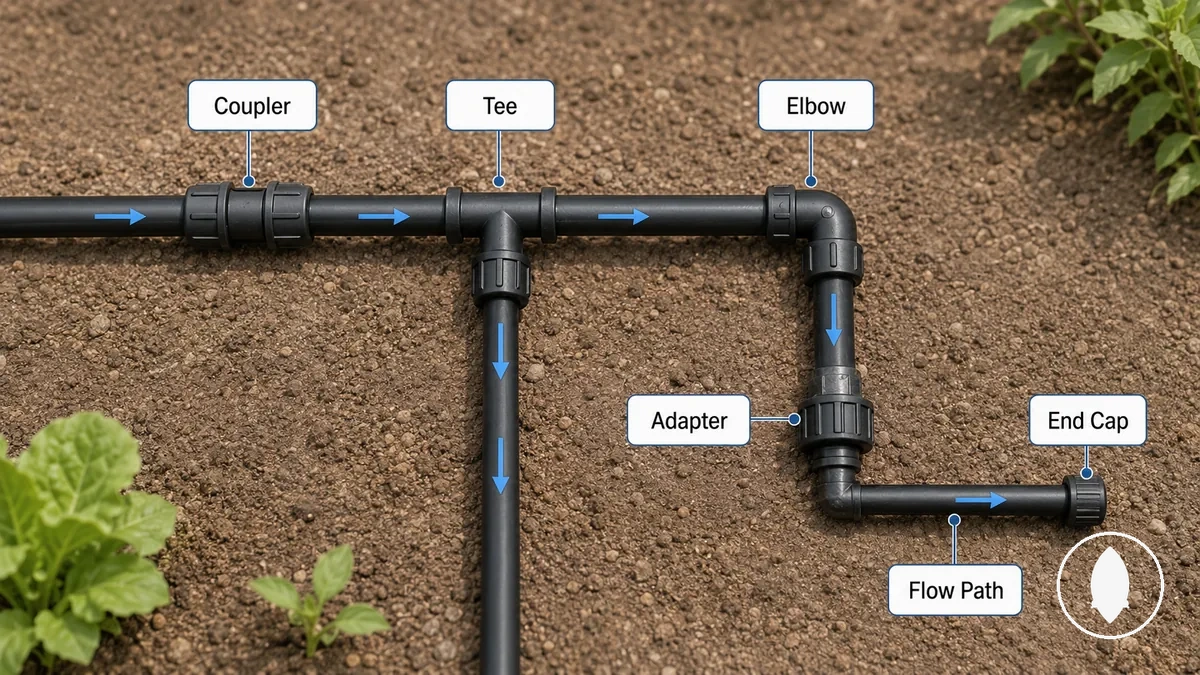

ما تفعله أجزاء وصلات الري بالتنقيط في خط الأنبوب

أجزاء وصلات الري بالتنقيط هي مكونات توصيل تصل بين مسارات الأنبوب أو تتفرع منه أو تغير اتجاهه أو تكيّفه أو تصغره أو تغلقه. لكل جزء من أجزاء الوصلة وظيفة توصيل تؤثر على كيفية ترتيب خط الأنبوب وكيفية توجيه مسار التدفق عبر الأقسام المتصلة.

تتحكم أجزاء وصلات الري بالتنقيط في نقاط التوصيل داخل خط الأنبوب من خلال تغيير كيفية اتصال الأقسام ببعضها البعض. على سبيل المثال، يعتمد دور الوصلات في النظام على ما إذا كان الجزء يُستخدم لربط أقسام الأنبوب، أو إنشاء فرع، أو تغيير اتجاه، أو إجراء انتقال، أو إغلاق طرف مفتوح. تدعم الوصلات المزدوجة الربط، وتدعم الوصلات ثلاثية المنافذ التحكم في التفرع، وتدعم الوصلات الكوعية الانعطافات، وتدعم الوصلات المحولة الانتقالات، وتدعم أغطية الأطراف إغلاق الخط.

أجزاء الوصلات هي مكونات توصيل، وليست مثل كل جزء من نظام الري بالتنقيط. قد تعمل الأنابيب والمنقطات والمرشحات ومنظمات الضغط والصمامات إلى جانب الوصلات، بينما لكل مكون دور منفصل داخل النظام. يمكن أن تعتمد نتيجة التوصيل الدقيقة على نمط الوصلة وحالة الأنبوب.

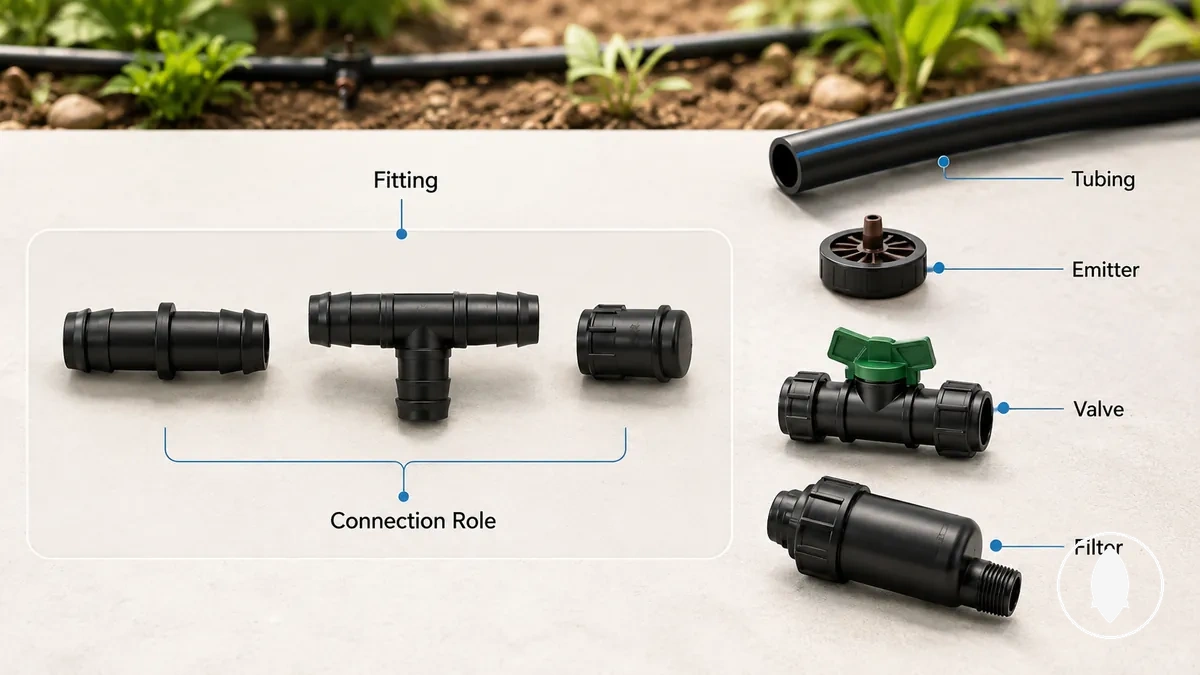

أجزاء الوصلات مقابل أجزاء نظام الري بالتنقيط الأخرى

أجزاء الوصلات هي مكونات توصيل، وليست كل جزء من نظام الري بالتنقيط. تحدد كيفية اتصال الأقسام عند نقطة التوصيل، بينما تؤدي مكونات النظام الأخرى وظائف مختلفة داخل خط الأنبوب ومسار التدفق. يفصل هذا الحد بين أدوار التوصيل وأجزاء الري المحيطة.

قد يحدد المستخدم أجزاء متعددة عند النظر إلى خط الري بالتنقيط، لكن لكل جزء دور مختلف. تركز أجزاء الوصلات على الربط، والتفرع، والانعطاف، والتكييف، والتصغير، أو إغلاق التوصيلات. يحمل الأنبوب مسار الخط، بينما تدعم المنقطات والصمامات والمرشحات ومنظمات الضغط والمؤقتات وظائف النظام الأخرى.

العنصر	الدور الأساسي	هل هو جزء وصلة؟	ملاحظة حول الحد
الوصلات	ربط أقسام الأنبوب أو تغيير مسارات التوصيل	نعم	يحدد دور التوصيل عند نقطة التوصيل
الأنبوب	يحمل مسار التدفق بين نقاط التوصيل	لا	يوفر قسم الخط الذي تتصل به الوصلات
المنقط	يطلق الماء من خط الري	لا	يؤدي وظيفة مختلفة عن أجزاء التوصيل
الصمام	يتحكم في تدفق الماء في النظام	لا	يتحكم في التدفق بدلاً من ربط أقسام الأنبوب
المرشح	يدعم إدارة جودة الماء في النظام	لا	يدعم تشغيل النظام بدلاً من العمل كجزء وصلة
منظم الضغط	يساعد في إدارة ظروف الضغط	لا	له دور مختلف عن أجزاء التوصيل
المؤقت	يتحكم في جداول الري	لا	يتعلق بالتشغيل بدلاً من وظيفة التوصيل

التمييز الرئيسي هو أن أجزاء الوصلات تصف أدوار التوصيل، بينما تدعم أجزاء نظام الري بالتنقيط الأخرى وظائف مختلفة حول الخط. قد تجمع بعض المكونات بين وظائف حسب تصميمها، لذا ينبغي تحديد الدور من نقطة التوصيل والغرض من المكون.

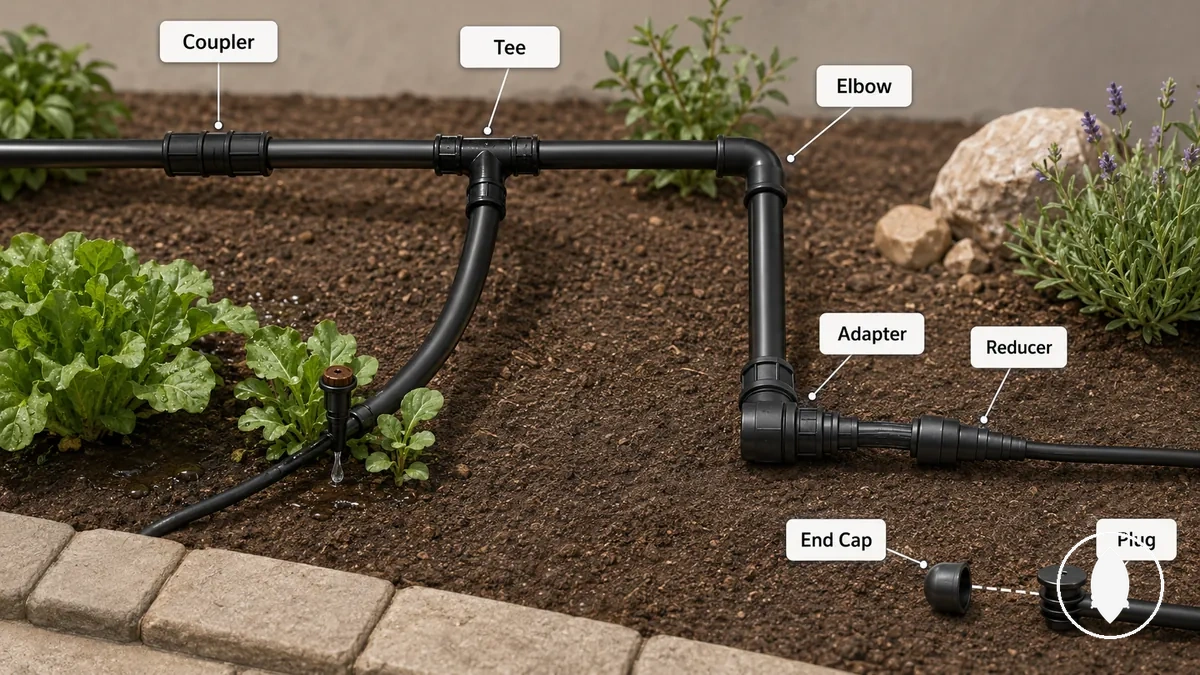

أدوار التوصيل الرئيسية حسب شكل الوصلة

شكل الوصلة هو دليل على دور التوصيل الذي تؤديه وصلة الري بالتنقيط في خط الأنبوب. يساعد الشكل في تحديد ما إذا كان الجزء يُستخدم للربط المستقيم، أو التوصيل الفرعي، أو تغيير الاتجاه، أو الانتقال، أو إغلاق الخط. تشرح أدوار التوصيل هذه كيفية ارتباط أشكال الوصلات المختلفة بغرضها.

عند اختيار دور عند نقطة أنبوب، يمكن أن يساعد شكل الوصلة في تحديد كيفية تغيير التوصيل لحالة الخط. يوضح الجدول أدناه أشكال الوصلات الشائعة مرتبطة بأدوار التوصيل الخاصة بها، ومواقع الخط النموذجية، والنتائج العملية.

العلاقة بين شكل الوصلة ووظيفتها تساعد في فصل أدوار الشكل عن فئات الوصلات الأوسع. راجع شرح أنواع الوصلات لمعرفة كيفية تنظيم مجموعات الوصلات بما يتجاوز أدوار الشكل الفردية.

شكل الوصلة	دور التوصيل	حالة الخط النموذجية	النتيجة العملية
وصلة مزدوجة	ربط مستقيم	قسمان من الأنبوب يحتاجان إلى توصيل مباشر	يربط الأقسام على طول مسار الأنبوب نفسه
وصلة إصلاح مزدوجة	ربط مستقيم عند نقطة إصلاح	قسم أنبوب يحتاج إلى تغيير توصيل	ينشئ توصيلاً بين أقسام الأنبوب
وصلة ثلاثية المنافذ	توصيل فرعي	خط يحتاج إلى مسار فرعي إضافي	ينشئ فرعاً من اتجاه الأنبوب
وصلة كوعية	تغيير اتجاه	الأنبوب يحتاج إلى انعطاف عند نقطة توصيل	يغير اتجاه مسار الأنبوب
وصلة محولة	توصيل انتقالي	صيغ توصيل مختلفة تحتاج إلى الاتصال	ينشئ انتقالاً بين أنواع التوصيل
وصلة مصغرة	انتقال في الحجم	توصيل يتطلب تغييراً في الحجم	يربط أقساماً ذات حالات حجم مختلفة
غطاء طرف	إغلاق خط	طرف أنبوب مفتوح يحتاج إلى الإغلاق	يغلق طرف خط الأنبوب
سدادة	إغلاق فتحة	فتحة محددة تحتاج إلى الإغلاق	يوقف التدفق عبر الفتحة المحددة
سدادة إصلاح	إغلاق ثقب	فتحة غير مرغوب فيها تحتاج إلى الإغلاق	ينشئ نقطة إغلاق للفتحة

الوصلات المزدوجة ووصلات الإصلاح المزدوجة للربط المستقيم للأنابيب

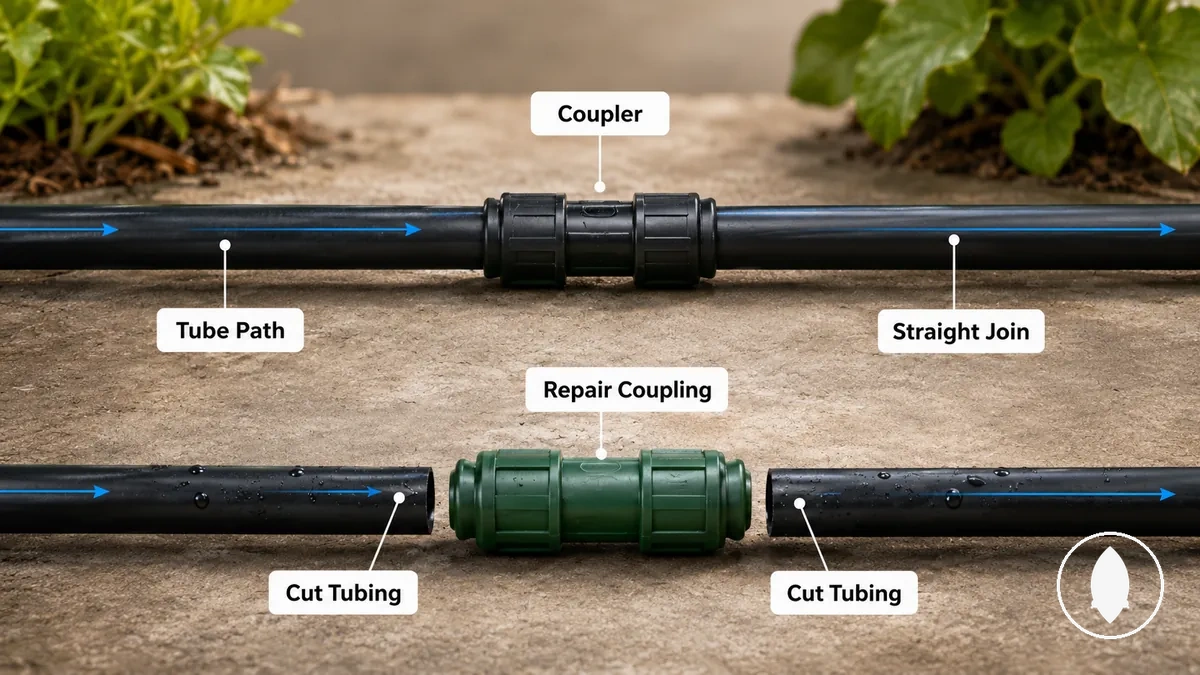

الوصلات المزدوجة ووصلات الإصلاح المزدوجة هي أجزاء ربط مستقيمة تصل أقسام الأنبوب على طول المسار نفسه. توفر الوصلة المزدوجة ربطًا مستقيمًا للأنبوب، بينما تُستخدم وصلة الإصلاح المزدوجة عندما يحتاج قسم أنبوب مقطوع أو نقطة إصلاح إلى توصيل جديد.

قد يتطلب قسم أنبوب مقطوع أو امتداد أنبوب ربطًا مستقيمًا للأنبوب للحفاظ على استمرارية الخط. تركز الوصلة المزدوجة على ربط أقسام الأنبوب في نفس الخط، بينما تركز وصلة الإصلاح المزدوجة على التوصيل عند نقطة إصلاح. يمكن أن تعتمد نتيجة التوصيل على حجم الأنبوب، وتصميم الوصلة، وحالة الأنبوب.

الوصلات ثلاثية المنافذ للتوصيلات الفرعية

الوصلات ثلاثية المنافذ هي أجزاء تنشئ توصيلاً فرعياً من خط أنبوب إلى مسار آخر. تحتوي الوصلة ثلاثية المنافذ على ثلاث فتحات تسمح بتوصيل الخط الرئيسي وفرع أنبوب منفصل. شكل الفتحات الثلاث يحدد دورها الفرعي داخل نظام الأنابيب.

يمكن للوصلة ثلاثية المنافذ أن تربط خطاً رئيسياً بخط جانبي حيثما تكون هناك حاجة إلى توصيل فرعي. تنشئ نقطة التوصيل تدفقاً مقسماً عبر المسار الفرعي. يعتمد موقع التفرع الدقيق على مسار الأنبوب ودور التوصيل المقصود.

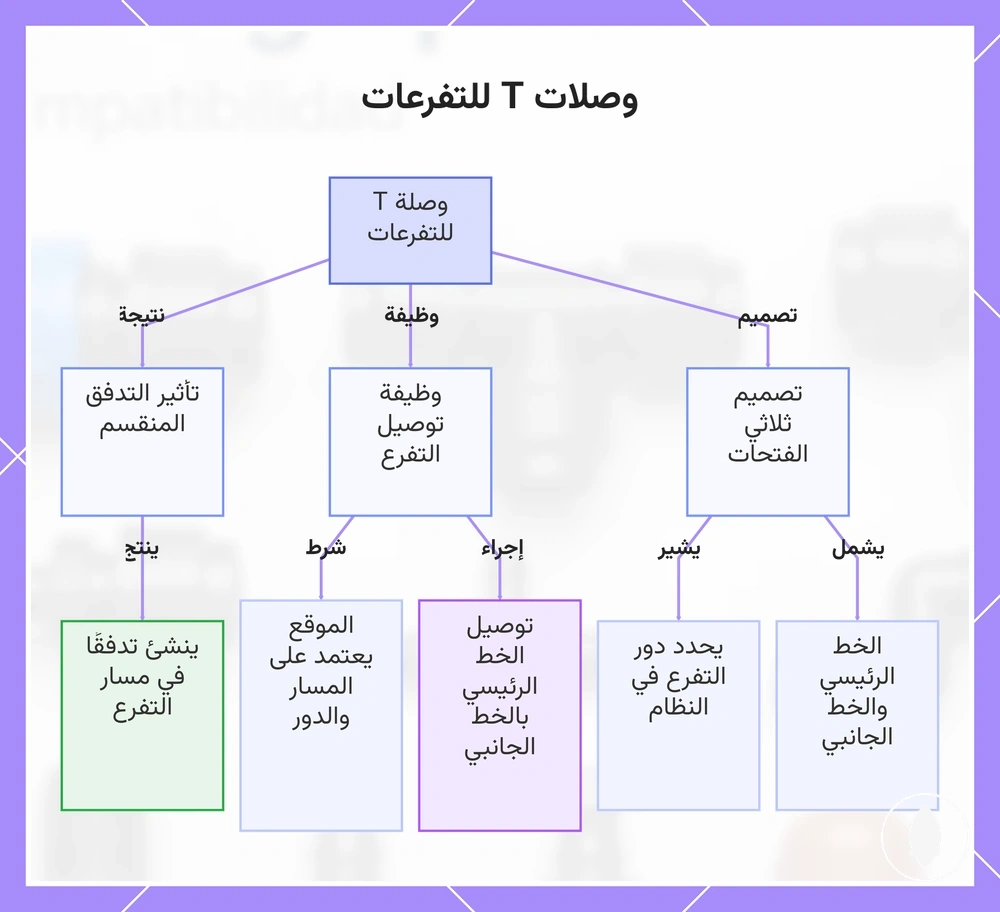

يوضح هذا الرسم البياني تصميم ووظيفة وتدفق وصلة T المستخدمة لإنشاء تفرع في نظام أنابيب.

الوصلات الكوعية لتغيير الاتجاه

الوصلات الكوعية هي أجزاء تُستخدم لإنشاء تغيير في اتجاه مسار الأنبوب. يسمح الشكل الزاوي للوصلة الكوعية لنقطة التوصيل بتدوير مسار الأنبوب مع الحفاظ على التركيز على دورها في التوصيل. يحدد الشكل وظيفة الانعطاف في الوصلة.

قد تتطلب زاوية أو حافة حوض استخدام وصلة كوعية عندما يحتاج مسار الأنبوب إلى تغيير الاتجاه. يمكن أن يساعد الشكل الزاوي في إنشاء مسار أنظف، بينما يعتمد تأثير إجهاد الانحناء على مرونة الأنبوب والمساحة المتاحة وحالة التوصيل المحددة.

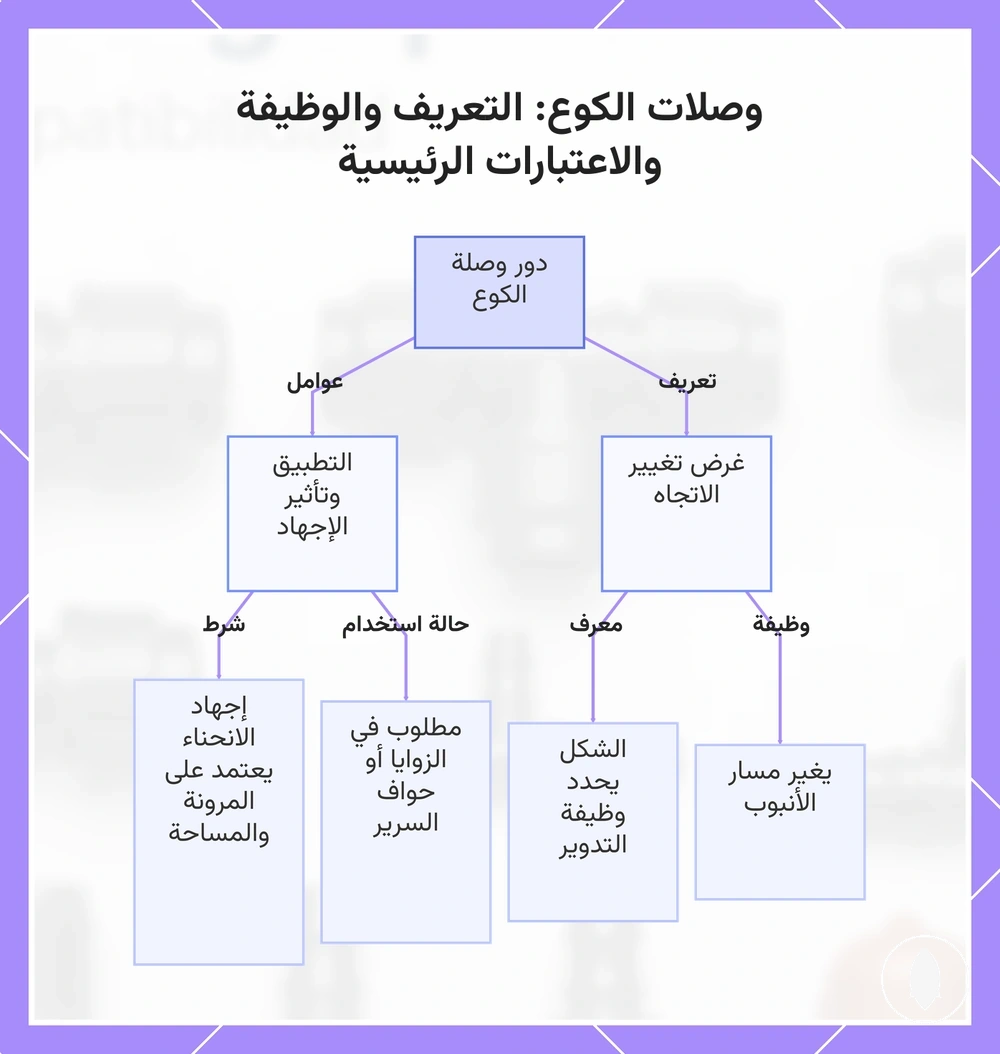

يحدد هذا المخطط وصلات الكوع، ويشرح دورها كموصلات لتغيير الاتجاه، ويسلط الضوء على العوامل العملية لاستخدامها.

الوصلات المحولة والوصلات المصغرة للانتقال في النمط أو الحجم

الوصلات المحولة والوصلات المصغرة هي أجزاء انتقالية تُستخدم عندما لا يكون التوصيل المباشر متطابقًا. تتعامل الوصلة المحولة مع الانتقال في النمط، بينما تتعامل الوصلة المصغرة مع الانتقال في الحجم. يعتمد الفرق على ما إذا كان التوصيل يحتاج إلى تغيير في أسلوب التوصيل أم تغيير في علاقة الحجم.

التوصيل الملولب المتصل بتوصيل أنبوب هو مثال محلي قد توفر فيه الوصلة المحولة انتقالاً في النمط. توصيل أنبوب أكبر بآخر أصغر هو مثال محلي قد توفر فيه الوصلة المصغرة انتقالاً في الحجم. يمكن أن تعتمد نتيجة التوصيل على نمط الوصلة، ومعيار الأنبوب، وتفاوت الحجم.

اسم الجزء	الانتقال المُدار	الحالة الشائعة	التحقق قبل الاستخدام
وصلة محولة	انتقال في النمط	صيغ توصيل مختلفة تحتاج إلى الاتصال	تحقق من أسلوب التوصيل وظروف التوافق
وصلة مصغرة	انتقال في الحجم	أحجام أنابيب مختلفة تحتاج إلى الاتصال	تحقق من علاقة الحجم ومتطلبات الوصلة

أغطية الأطراف، سدادات الأطراف، وسدادات الإصلاح لإيقاف التدفق

أغطية الأطراف، سدادات الأطراف، وسدادات الإصلاح هي أجزاء إغلاق تُستخدم لإيقاف التدفق في حالات أنبوب مختلفة. يغلق غطاء الطرف أو سدادة الطرف نهاية خط مفتوحة، بينما تسد سدادة الإصلاح ثقبًا غير مرغوب فيه في الأنبوب. التمييز الرئيسي هو ما إذا كانت نقطة الإغلاق عند نهاية خط أم داخل الأنبوب.

قد تستخدم نهاية خط جانبي غطاء طرف أو سدادة طرف عندما تحتاج نهاية الخط المفتوحة إلى الإغلاق، بينما قد يتطلب ثقب عرضي سدادة إصلاح لإغلاق الفتحة. يمكن أن تعتمد نتيجة الإغلاق على حالة الأنبوب، وحجم الثقب، وملاءمة الجزء.

• غطاء طرف: يُستخدم لنهاية خط مفتوحة ويوفر نقطة إغلاق توقف التدفق من نهاية الأنبوب.
• سدادة طرف: تُستخدم عند نهاية أنبوب حيث يلزم إيقاف التدفق من خلال إغلاق النهاية.
• سدادة إصلاح: تُستخدم لثقب غير مرغوب فيه حيث تحتاج فتحة الأنبوب إلى نقطة إغلاق.

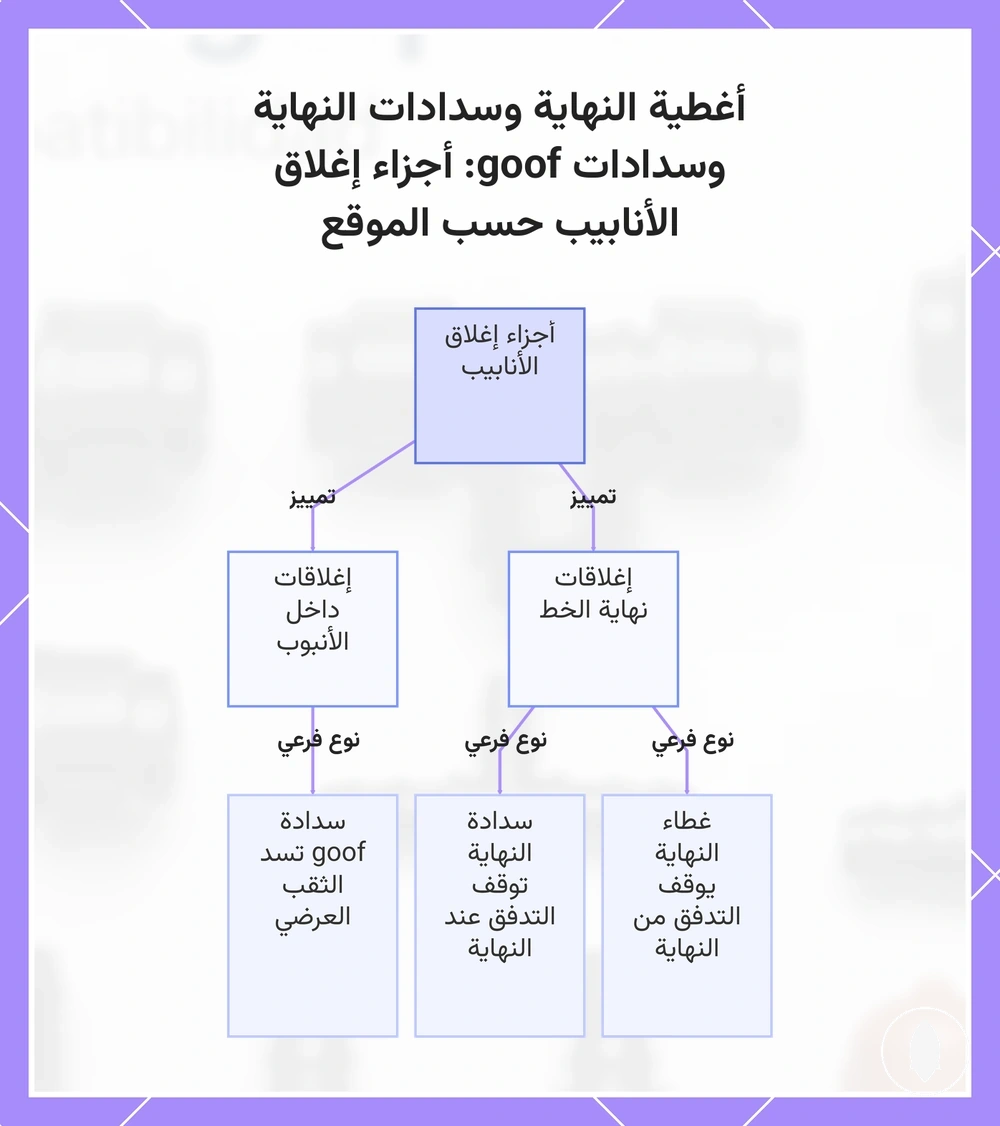

يوضح هذا الرسم البياني النوعين الرئيسيين من أجزاء إغلاق الأنابيب بناءً على مكان استخدامها: في نهاية خط الأنابيب أو داخله لإغلاق ثقب عرضي.

نهايات التثبيت التي تحدد كيفية اتصال الوصلات

نهايات التثبيت هي الأسطح المادية التي تحدد كيفية اتصال الوصلة بالأنبوب أو بجزء مصدر آخر. تحدد ما إذا كانت الوصلة تمسك، أو تلولب، أو تقفل، أو تسد مقابل سطح مطابق. تربط نهاية التثبيت تصميم الوصلة بطريقة الإمساك أو آلية اللولبة.

تتطلب مطابقة نهاية الوصلة مع سطح أنبوب أو مصدر فهم واجهة التوصيل. ينظم الجدول أدناه نهايات التثبيت حسب طريقة الإمساك، والسطح المطابق، وتنبيه الملاءمة.

نهاية التثبيت	طريقة الإمساك أو التوصيل	السطح المطابق	تنبيه الملاءمة
مسننة	طريقة إمساك تستخدم نهاية الوصلة وتوصيل الأنبوب	أنبوب مصمم لقبول النهاية المسننة	قد تعتمد الملاءمة على حجم الأنبوب، وسماكة الجدار، وسلوك المادة
ضغط	طريقة إمساك بالضغط حول منطقة التوصيل	أسطح أنبوب أو وصلة مصممة للتوصيل بالضغط	قد تختلف نتائج التوصيل حسب معيار الوصلة وحالة الأنبوب
قفل	آلية قفل تثبت واجهة التوصيل	أسطح قفل مطابقة	قد تعتمد الملاءمة على المكونات المحددة المتصلة
دفع	توصيل بالدفع يشغل واجهة الوصلة	أسطح أنبوب أو موصل مصممة للتوصيل بالدفع	قد تختلف الملاءمة مع حالة الأنبوب ومتطلبات الوصلة
ملولبة	آلية توصيل تعتمد على اللولبة	أجزاء مصدر ملولبة أو وصلات محولة	قد يؤثر نوع اللولبة ومعيار الوصلة على التوافق

تختلف الملاءمة الدقيقة لأن حجم الأنبوب، وسماكة الجدار، وسلوك المادة، ومعايير الوصلة قد تختلف بين المكونات. تحدد نهايات التثبيت طريقة التوصيل، لكن حالة الملاءمة والإغلاق النهائية تعتمد على الأجزاء المطابقة.

النهايات المسننة للتوصيلات الأنبوبية بالدفع

النهايات المسننة هي ميزات تثبيت تمسك الأنبوب المتوافق للدفع من خلال الشكل المسنن والاحتكاك. تنشئ النهاية المسننة توصيلاً ممسكاً بالتعشيق مع الجزء الداخلي للأنبوب. تعتمد ملاءمة الأنبوب على عوامل مثل حجم الأنبوب، وحالة المادة، ومتطلبات التوصيل.

قد يستخدم توصيل أنبوب بالدفع نهاية مسننة عندما يتطلب دور التوصيل واجهة تثبيت ممسكة. يمكن أن تختلف قوة الإمساك مع عمق الإدخال، وليونة الأنبوب، والتطابق بين نهاية الوصلة المسننة والأنبوب. يمكن أن يعتمد خطر التسرب على ظروف الملاءمة وتوافق المكونات.

تنبيه: قد تؤدي النهايات المسننة أداءً مختلفًا عندما تختلف ليونة الأنبوب أو حجمه أو متطلبات الوصلة، لذا ينبغي النظر في حالة التوصيل قبل تقييم الملاءمة.

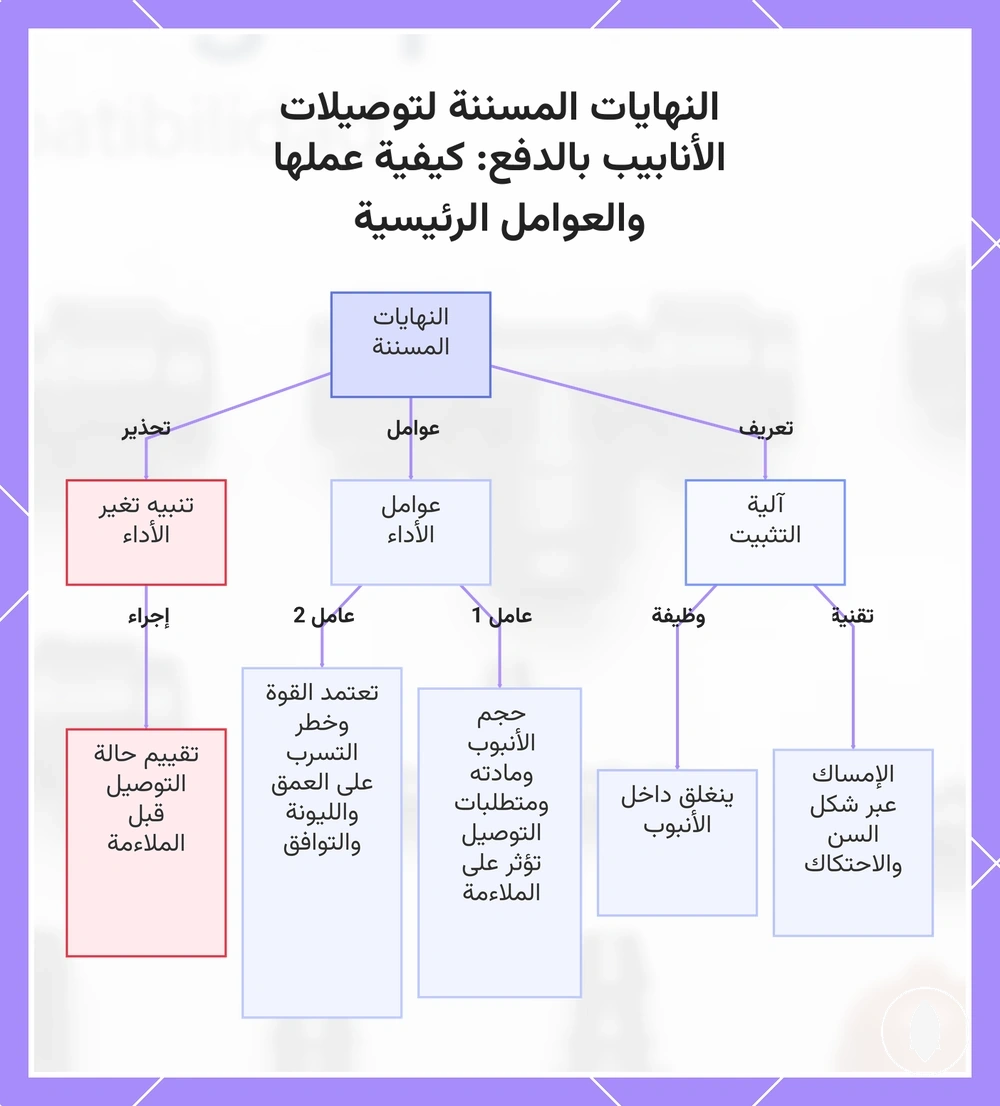

يشرح هذا المخطط تعريف النهايات المسننة المستخدمة في توصيلات الأنابيب بالدفع، وآلية التثبيت، وعوامل الأداء، وتنبيهًا بشأنها.

نهايات الضغط والقفل والدفع للإمساك الآمن بالأنبوب

نهايات الضغط، نهايات القفل، ونهايات الدفع هي آليات تثبيت تمسك الأنبوب من خلال تصميمات إمساك مختلفة. تستخدم هذه الآليات أنماط إمساك مختلفة لإنشاء إمساك آمن بالأنبوب عبر طرق التوصيل بالضغط أو القفل أو الدفع. يهم اختلاف النمط لأن تصميم الموصل وظروف الأنبوب يمكن أن تؤثر على نتيجة التوصيل.

قد يستجيب توصيل أنبوب مثبت بتصميم الضغط أو القفل أو الدفع بشكل مختلف اعتمادًا على قطر الأنبوب وتصميم الموصل ومعيار المنتج. يمكن أن يختلف الإمساك الآمن وإمكانية إعادة الاستخدام مع نمط الإمساك وحساسية الملاءمة للتوصيل.

الآلية	كيفية الإمساك	حساسية الملاءمة	تنبيه محلي
نهايات الضغط	تستخدم الضغط لإنشاء توصيل ممسك حول الأنبوب	قد تعتمد على قطر الأنبوب وتصميم الموصل	قد يختلف خطر عدم التطابق مع ظروف التوصيل
نهايات القفل	تستخدم آلية قفل للحفاظ على إمساك الأنبوب	قد تختلف مع تصميم الموصل والمكونات المطابقة	يعتمد الإمساك الآمن على واجهة التوصيل
نهايات الدفع	تستخدم تصميم توصيل بالدفع لإمساك الأنبوب	قد تعتمد على ظروف الإدخال وخصائص الأنبوب	قد تختلف حساسية الملاءمة بين المكونات

النهايات الملولبة للوصلات المحولة والتوصيلات من جهة المصدر

النهايات الملولبة هي ميزات تثبيت تُستخدم عندما تتصل وصلة بواجهة ملولبة أخرى. تسمح للوصلة بالاتصال مع وصلة محولة أو صمام أو مرشح أو جزء من جهة الحنفية أو أي توصيل آخر من جهة المصدر من خلال واجهة ملولبة. تعتمد حالة التوصيل على توافق اللولبة والجزء المطابق من جهة المصدر.

قد تتصل نهاية ملولبة بصمام أو مرشح أو جزء من جهة الحنفية أو وصلة محولة حيث تكون هناك حاجة إلى واجهة ملولبة مطابقة. يمكن أن يساعد اتجاه اللولبة الذكرية واللولبة الأنثوية في تحديد كيفية محاذاة واجهات التوصيل. توافق اللولبة وملاءمة الأنبوب هما فحصان منفصلان، لذا فإن التوصيل الملولب المناسب لا يؤكد بذاته حالة توصيل الأنبوب.

المداخل والمخارج والفروع ونقاط التوقف في رسومات الوصلات

يُظهر رسم الوصلة كيفية ارتباط الفتحات بدخول الماء أو خروجه أو تفرعه أو توقفه عند نقطة توصيل. يمكن للرسم أن يضع علامات على أدوار المدخل والمخرج والفرع ونقطة التوقف لإظهار اتجاه التدفق عبر الوصلة. تساعد هذه الأدوار في تحديد كيفية تفسير كل فتحة.

تُظهر التسميات في رسم الوصلة ما تمثله كل فتحة وكيف يُفهم مسار التدفق. ينظم الجدول أدناه تسميات الرسم حسب الدور، وموضع الفتحة، ومعنى التدفق، ومثال الوصلة الشائع.

تسمية الرسم	ما تحدده	معنى مسار التدفق	مثال وصلة شائع
مدخل	الفتحة التي يدخل منها الماء	يظهر اتجاه التدفق الوارد	نقطة دخول على موصل أو وصلة
مخرج	الفتحة التي يخرج منها الماء	يظهر اتجاه التدفق الصادر	نقطة خروج على توصيل مستقيم
فرع	الفتحة التي تنشئ مسار تدفق آخر	يظهر التدفق المقسم عبر توصيل فرعي	نقطة تفرع على وصلة ثلاثية المنافذ
توقف	النقطة التي يُغلق عندها التدفق	يظهر مسار تدفق متوقف	نقطة إغلاق على غطاء طرف أو سدادة

يحدد موضع الرسم دور التوصيل، وليس الموقع الكامل لكل وصلة في النظام. لاعتبارات أوسع حول التوزيع، راجع توزيع الوصلات في التخطيط عند تفسير كيفية ارتباط نقاط التوصيل ضمن ترتيب أكبر.

فحوصات قائمة على الدور قبل مطابقة الوصلات مع الأنبوب

ينبغي إجراء الفحوصات القائمة على الدور قبل تقييم الحجم أو أمثلة المنتجات، لأن دور الوصلة يحدد نوع التوصيل قيد النظر. يساعد تأكيد دور الوصلة في تحديد نهاية التثبيت وحالة الأنبوب ونقطة التوصيل قبل تقييم تفاصيل التوافق. تتحقق قائمة الفحص هذه من الشروط الرئيسية التي تؤثر على ما إذا كان التوصيل متوافقًا أو غير مؤكد أو غير متطابق.

قد تتطلب نقطة التوصيل فحصًا للدور قبل مقارنة خيارات الأنبوب أو الوصلة. يوفر دور الوصلة ونهاية التثبيت وحجم الأنبوب ونمط التوصيل الإشارات اللازمة لفهم حالة التوصيل قبل الانتقال إلى أمثلة المنتجات.

• دور الوصلة: تأكد مما إذا كانت الوصلة تربط أو تتفرع أو تنقل أو تغلق نقطة توصيل قبل فحص الشروط الأخرى.
• نهاية التثبيت: حدد واجهة التوصيل وكيفية اتصال الوصلة بالأنبوب أو بمكون آخر.
• حجم الأنبوب: افحص حجم الأنبوب كعامل توافق قبل تقييم ما إذا كان التوصيل قد يكون مناسبًا.
• نمط التوصيل: تأكد من أن الوصلة والأنبوب أو الوصلة المحولة يستخدمان أنماط توصيل مطابقة.
• إشارات عدم اليقين: حدد نمط الوصلة أو المقاس أو ظروف التوصيل غير الواضحة التي قد تتطلب فحصًا آخر.

تصبح قواعد الحجم ذات صلة بعد أن يصبح دور الوصلة ونوع التوصيل واضحين. استخدم قواعد الأحجام والتوافق عند تقييم علاقات الحجم وظروف التوصيل بشكل منفصل. قد تكون النتيجة متوافقة أو غير مؤكدة أو غير متطابقة اعتمادًا على المكونات المحددة التي تتم مقارنتها.

اختيار أمثلة منتجات من كتالوج وحده قد يخفي معايير التوصيل التي تؤثر على الملاءمة. يحافظ فحص الدور على ارتباط أمثلة المنتجات بمتطلبات التوصيل الفعلية، مع كون المعايير الرئيسية هي دور الوصلة ونهاية التثبيت وحجم الأنبوب ونمط التوصيل وإشارات عدم اليقين.

المنتجات أدناه هي أمثلة مفيدة لمقارنة الخيارات المتاحة. قبل أي عملية شراء، تحقق من أن معايير التوافق، والخصائص، وتفاصيل المنتج تناسب احتياجك.

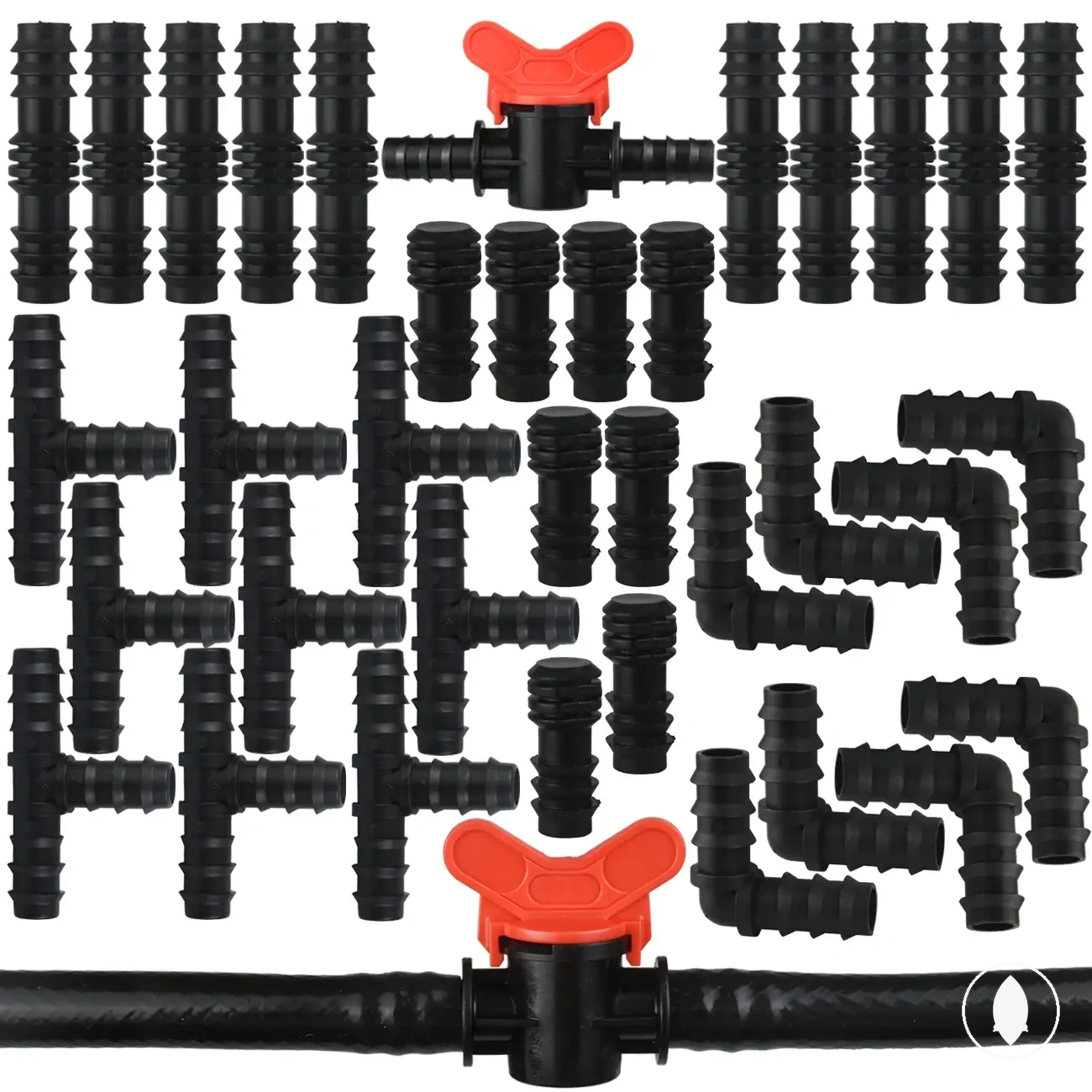

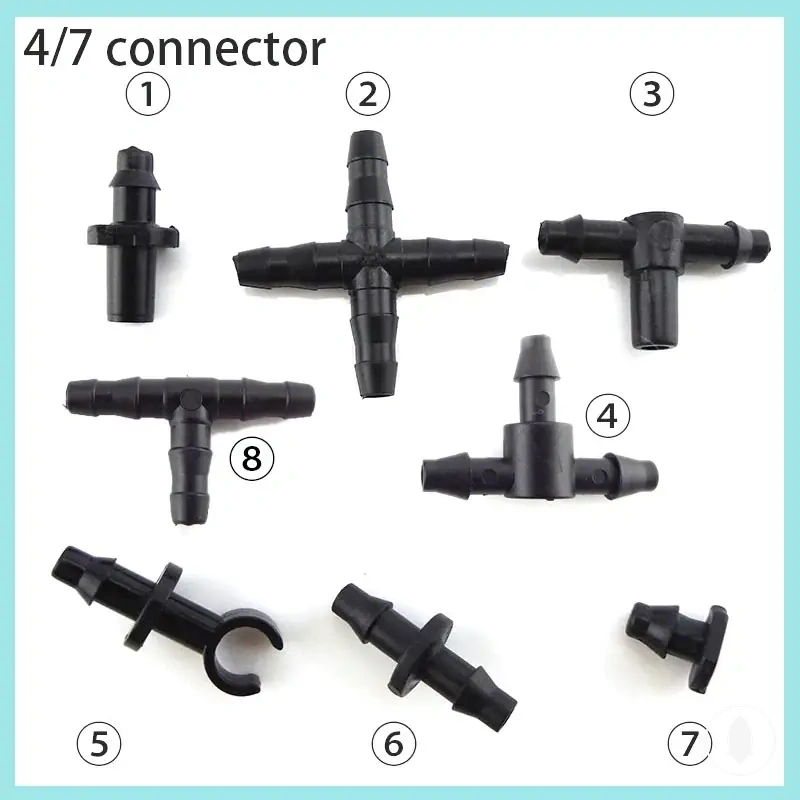

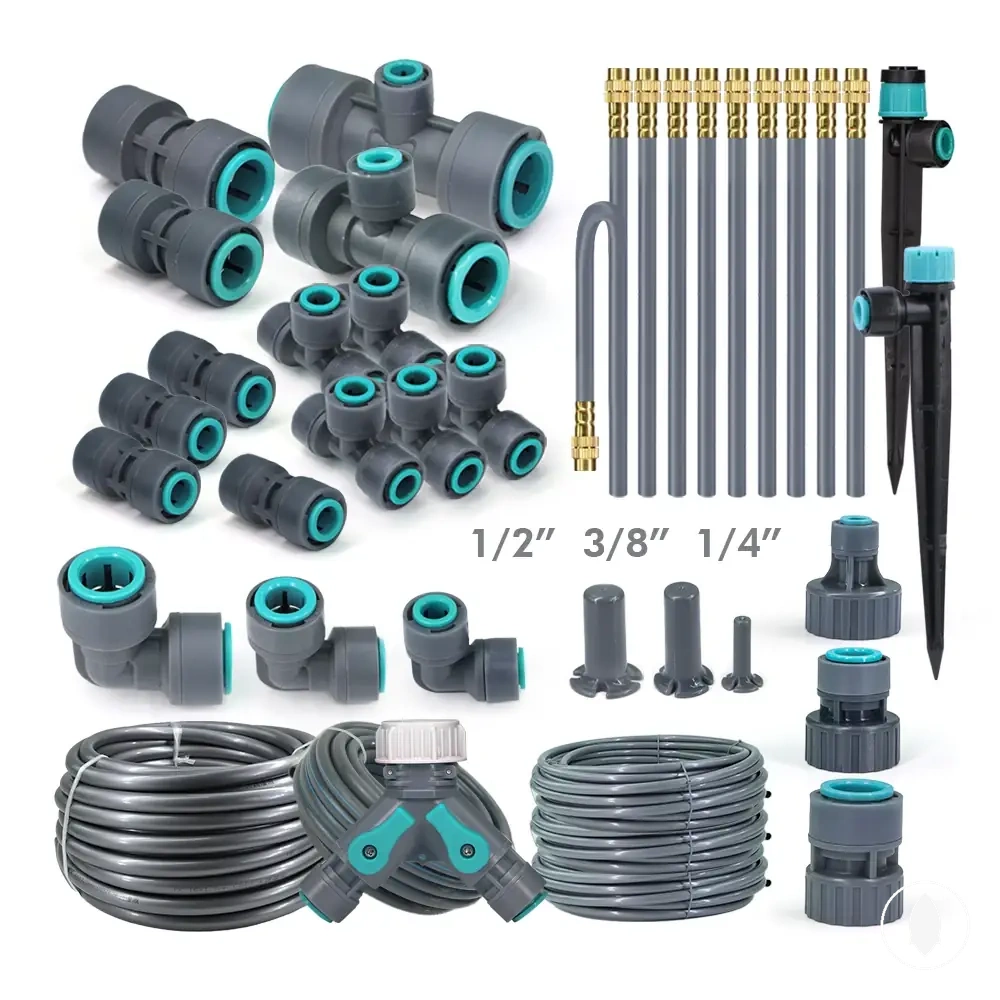

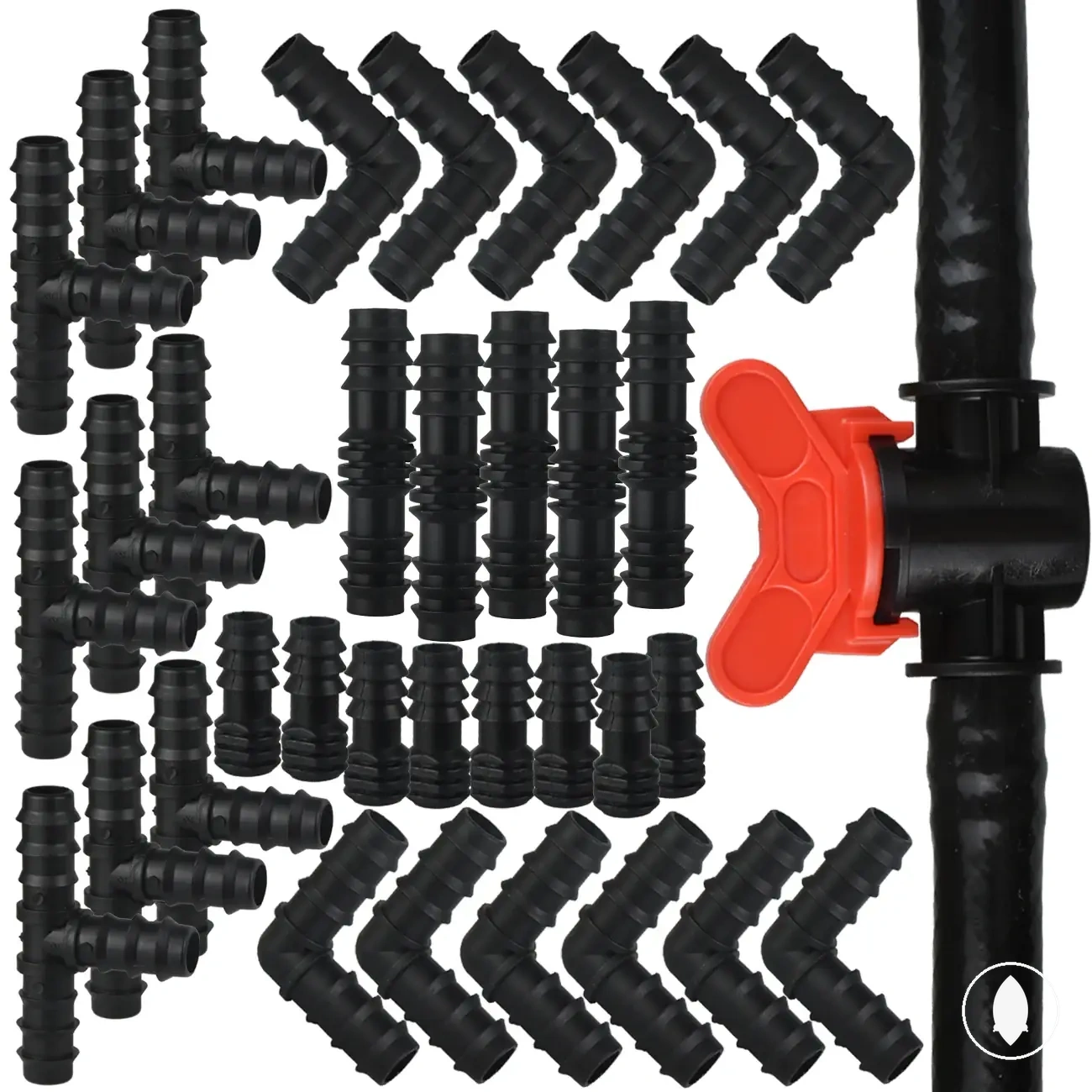

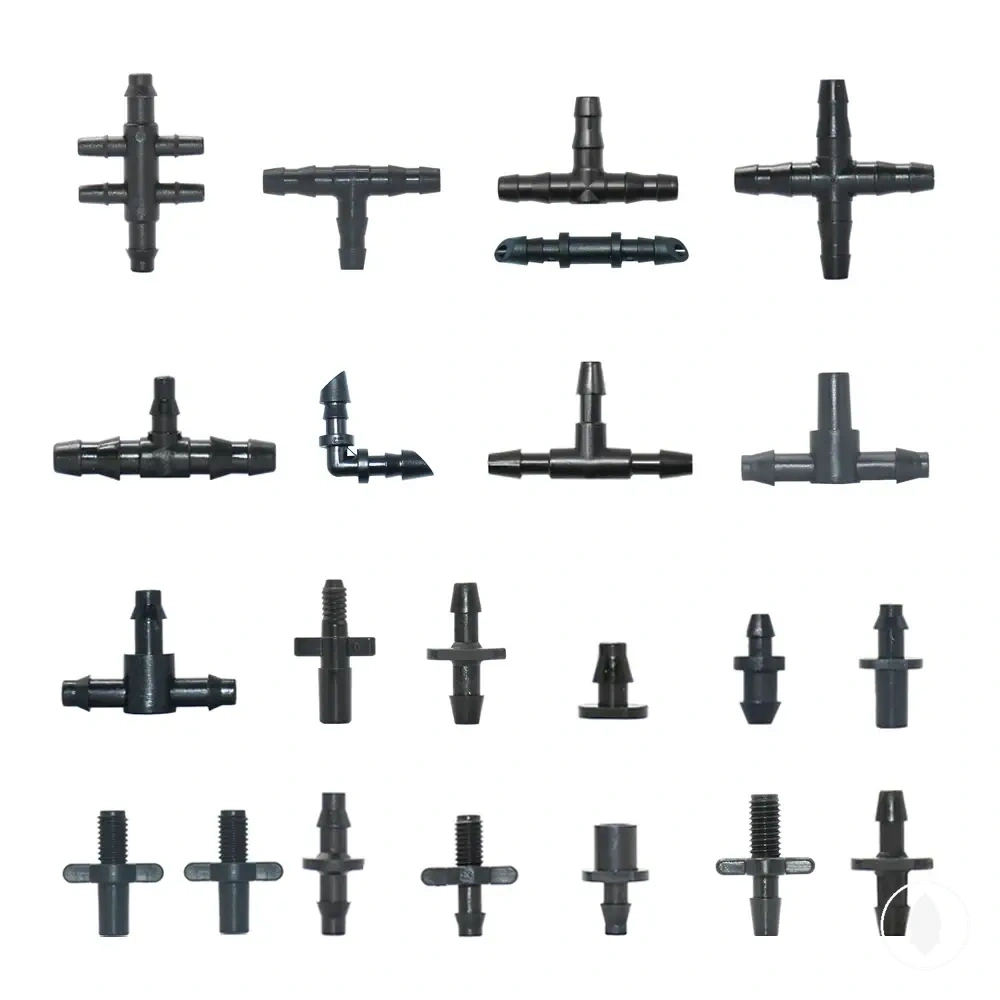

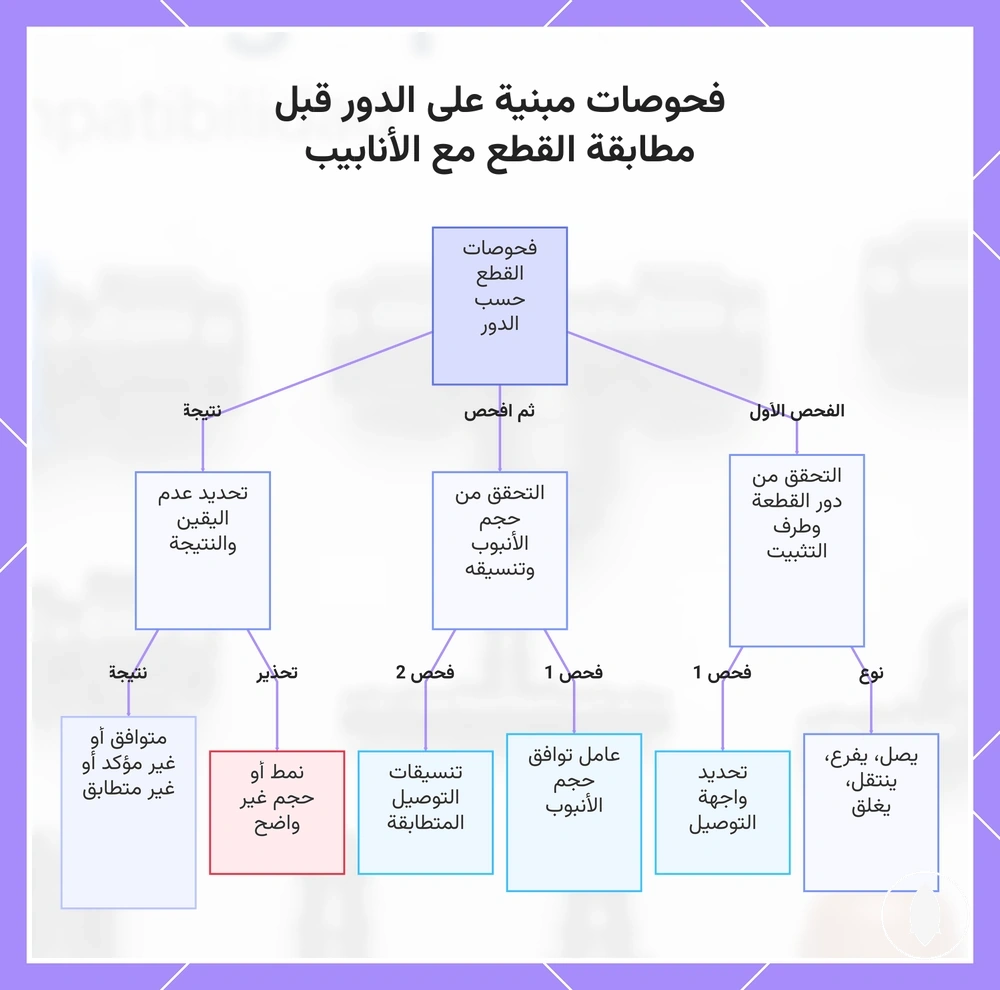

يوضح هذا المخطط الفحوصات الرئيسية التي يجب إجراؤها قبل تقييم توافق القطعة مع الأنبوب، بما في ذلك دور القطعة وطرف التثبيت وحجم الأنبوب وتنسيق التوصيل وإشارات عدم اليقين.

الالتباس الشائع في أسماء الوصلات ضمن دور التوصيل الصحيح

يحدث الالتباس في أسماء الوصلات لأن الأسماء المتشابهة قد تصف أجزاء ذات صلة، لكن دور التوصيل ينبغي أن يوجه التفسير. قد يأتي اختلاف الاسم من مصطلح مورد، أو نمط وصلة، أو اختصار مستخدم وليس من نظام تسمية واحد ثابت. النهج الأكثر أمانًا هو تحديد الدور الذي يؤديه الجزء قبل تفسير الاسم.

يمكن غالبًا توضيح مصطلح مورد مربك أو تسمية مستخدم عن طريق التحقق من دور التوصيل بدلاً من الاعتماد على الاسم وحده. راجع نظرة عامة على وصلات الري بالتنقيط للسياق الأوسع للوصلات، بينما يركز هذا القسم على التفسير الآمن ضمن دور التوصيل.

الاختلاف في الاسم	دور التوصيل المحتمل	الشرط المؤكد	الفحص التالي
وصلة مزدوجة / وصلة إصلاح مزدوجة	دور الربط المستقيم	يصل الجزء أقسام الأنبوب على طول المسار نفسه	افحص نقطة التوصيل وحالة الأنبوب
ثلاثية المنافذ	دور التوصيل الفرعي	ينشئ الجزء مسار أنبوب آخر من نقطة تفرع	افحص وظيفة التفرع المقصودة
كوعية	دور تغيير الاتجاه	يدير الجزء مسار الأنبوب عند نقطة توصيل	افحص حالة الانعطاف المطلوبة
وصلة محولة / وصلة مصغرة	دور الانتقال	يتطلب التوصيل تغييراً في النمط أو الحجم	افحص نمط التوصيل وظروف التوافق
سدادة / غطاء طرف / سدادة إصلاح	دور الإغلاق	يغلق الجزء نهاية خط أو فتحة غير مرغوب فيها	تحقق مما إذا كانت نقطة الإغلاق هي نهاية أم فتحة داخلية

الطريقة المباشرة لحل التباس اسم الوصلة هي تحديد دور التوصيل أولاً، ثم تأكيد ظروف التثبيت والتوافق. يوفر هذا تفسيرًا آمنًا عندما يوجد تداخل في التسمية ويساعد في تحديد الفحص التالي قبل استخدام الجزء.
