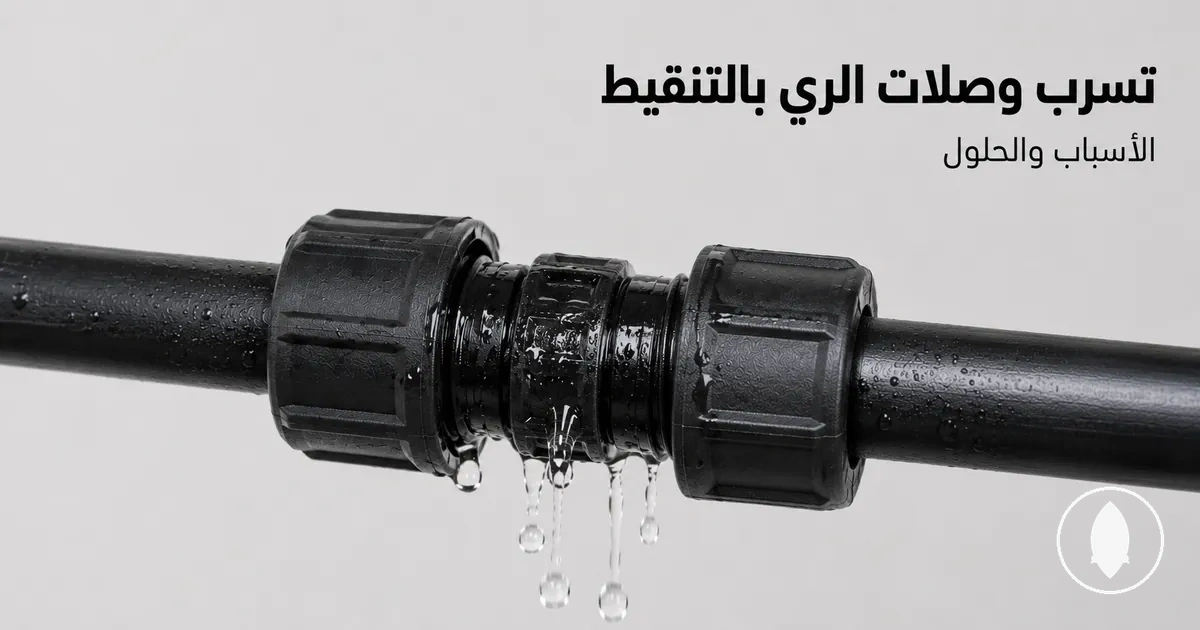

تسرب وصلات الري بالتنقيط: الأسباب والفحوصات والإصلاحات

عند تسرب وصلات الري بالتنقيط، يشير موقع التسرب عادةً إلى مشكلة في التركيب، أو حالة الفتحة، أو الجلوس، أو حالة مانع التسرب، أو مشكلة ضغط وليس إلى فئة الوصلة نفسها. أول فحص هو مكان تسرب الماء: حول الأنبوب، أو عند الموصل، أو من سدادة أو غطاء طرفي، أو بالقرب من وصلة ملولبة. يساعد تحديد موقع التسرب أولاً في تحديد مسار الإصلاح الأنسب.

قد يحدث تسرب بين الأنبوب والموصل عندما لا يكون الأنبوب مثبتًا بالكامل، أو تكون حافة الفتحة مشدودة أو غير منتظمة، أو لا يتطابق الموصل مع الأنبوب بشكل صحيح، أو يكون سطح الإحكام قد تآكل بمرور الوقت. قد تتسرب الوصلة الملولبة أيضًا إذا كان مانع التسرب تالفًا أو لم تكن الوصلة محكمة بالتساوي. يمكن أن يكشف الضغط عن وجود وصلة ضعيفة قائمة، لذا قد يكون للعرض نفسه أسباب مختلفة اعتمادًا على نمط الوصلة وحالة الأنبوب وضغط التشغيل.

يجب أن يتطابق الإصلاح مع نقطة التسرب وليس مع الأعراض وحدها. قد تتطلب الفتحة التالفة وضع سدادة قبل إنشاء وصلة جديدة، بينما قد يكون القسم المقطوع من الأنبوب أكثر ملاءمة لوصلات الإصلاح. إذا كان التسرب من غطاء طرفي أو وصلة أخرى، فإن فحص مانع التسرب والوصلة وحالة الأنبوب قبل استبدال الأجزاء يمكن أن يساعد في التأكد من أن الإصلاح عالج السبب الفعلي.

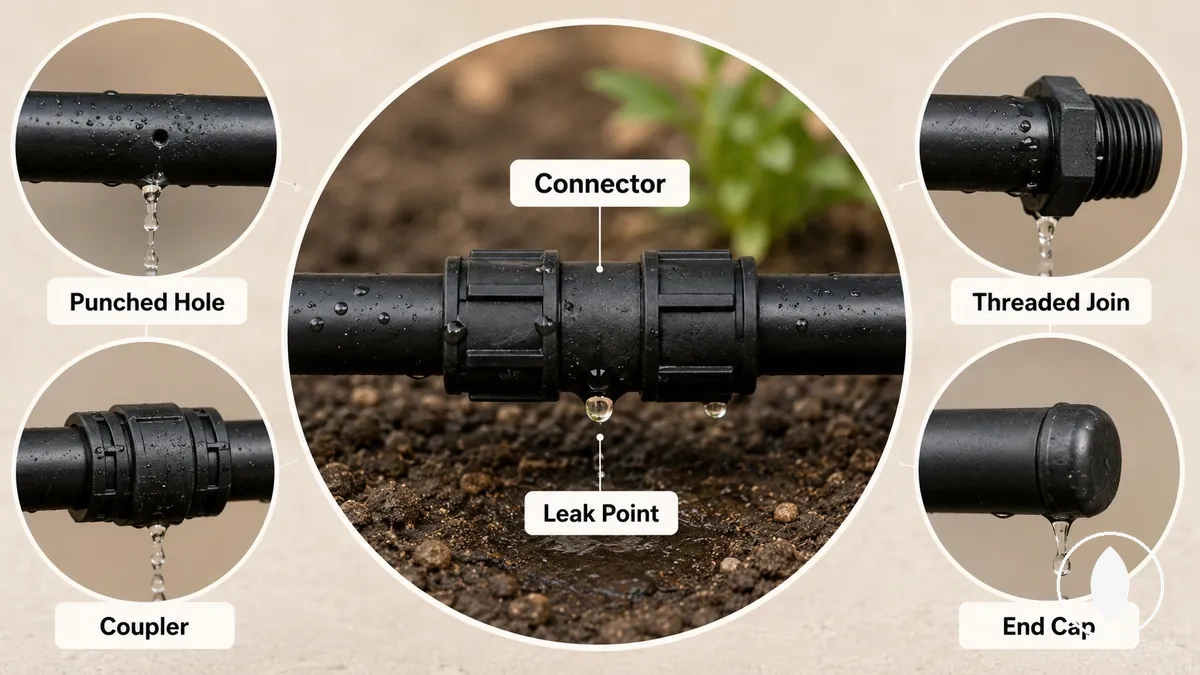

أين تتسرب وصلات الري بالتنقيط عادةً

عند تسرب وصلة ري بالتنقيط، غالبًا ما يكون موقع التسرب أوضح دليل على السبب المحتمل. قد يشير تسرب الماء حول الأنبوب، أو من موصل، أو عبر فتحة مثقوبة، أو عند وصلة ملولبة إلى حالات مختلفة يجب فحصها قبل اختيار الإصلاح. يساعد تحديد نقطة التسرب المرئية أولاً في تضييق نطاق التشخيص.

قد تختلف أعراض التسرب حسب نوع الوصلة. قد يشير التسرب البطيء حول فتحة مثقوبة إلى حافة فتحة غير منتظمة أو موصل غير محكم، بينما قد يشير التقطير من موصل اقتران إلى إدخال غير كامل للأنبوب أو ضعف في مانع التسرب. قد يحدث رش الماء عندما يتسرب الضغط عبر فتحة أكبر، وقد يشير تسرب الماء من الجانب الخطأ لوصلة ملولبة إلى مشكلة في الإحكام أو الخيوط. يجب النظر في الأعراض المرئية جنبًا إلى جنب مع نمط الوصلة وحالة الأنبوب وحالة مانع التسرب وضغط التشغيل قبل اختيار الإصلاح.

استخدم مواقع التسرب أدناه لتنظيم الفحص الأولي قبل الانتقال إلى قرارات الإصلاح.

• الموصل إلى الأنبوب: تحقق مما إذا كان الماء يتسرب حول الموصل بدلاً من بقائه محكمًا ضد الأنبوب.
• الفتحة المثقوبة: ابحث عن تسرب حول حافة الفتحة، خاصة إذا تمت إزالة الوصلة أو إعادة وضعها.
• موصل الاقتران: راقب التقطير حيث تلتقي قطعتا أنبوب.
• السدادة أو الغطاء الطرفي: تحقق من تسرب الماء من نهاية الخط بدلاً من بقائه محتوى.
• الوصلة الملولبة: ابحث عن تسرب حول الوصلة بدلاً من مسار الماء المقصود.

بعد تحديد نقطة التسرب، قارن نوع الوصلة بالمعلومات الموجودة في مركز وصلات الري بالتنقيط قبل اتخاذ قرار بشأن الإصلاح المناسب.

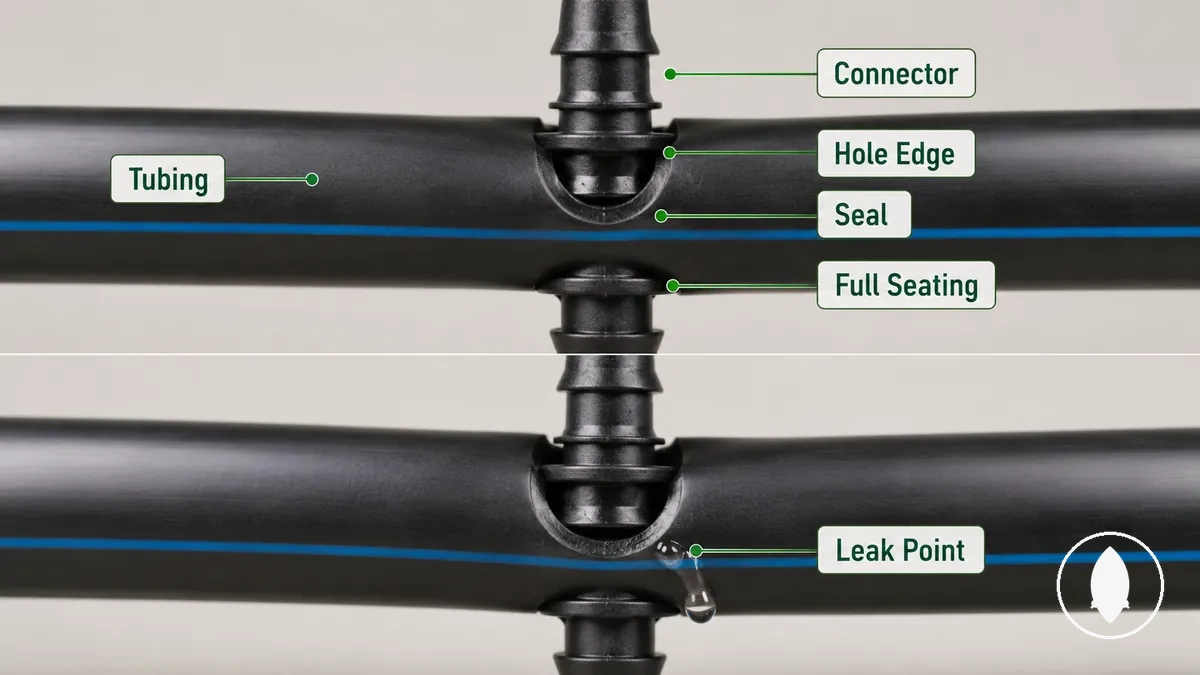

تسربات في فتحات الأنابيب ونقاط التوصيل

عندما يظهر تسرب حول فتحة أنبوب أو نقطة توصيل، غالبًا ما يكون مانع التسرب بين جدار الأنبوب والوصلة المدخلة قد ضعف. قد يكون السبب متعلقًا بحالة الفتحة، أو قطر الموصل، أو عمق الإدخال، أو تمدد الأنبوب وليس بالوصلة وحدها. المهمة التشخيصية الرئيسية هي تحديد الحالة المحلية التي تسمح بتسرب الماء.

افحص الأنبوب والموصل معًا قبل اختيار الإصلاح. قد لا تعود حافة الفتحة غير المنتظمة أو المشدودة محكمة الإغلاق حول الوصلة، بينما يمكن للموصل غير المثبت بالكامل أن يترك فجوة صغيرة يتسرب منها الماء. قد يقلل الأنبوب الذي تمدد مع الاستخدام من تماس الإحكام أيضًا، حتى عندما يبدو الموصل سليمًا. تساعد مقارنة نمط التسرب مع حالة الفتحة وملاءمة الموصل في تضييق نطاق السبب المحتمل.

• حالة الفتحة: ابحث عن حواف مشدودة أو ممزقة أو غير متساوية قد تضعف مانع التسرب.
• قطر الموصل: تحقق من أن الموصل يتطابق مع الأنبوب دون أن يبدو فضفاضًا جدًا أو مجبرًا.
• جلوس الوصلة: تأكد من إدخال الموصل بالكامل في الأنبوب.
• تمدد الأنبوب: تحقق مما إذا كان الأنبوب قد اتسع بما يكفي لتقليل تماس الإحكام.
• نمط تسرب الماء: غالبًا ما يشير التسرب البطيء إلى مشكلة في الإحكام، بينما قد يشير الرش إلى فتحة أكبر أو توصيلة أضعف.

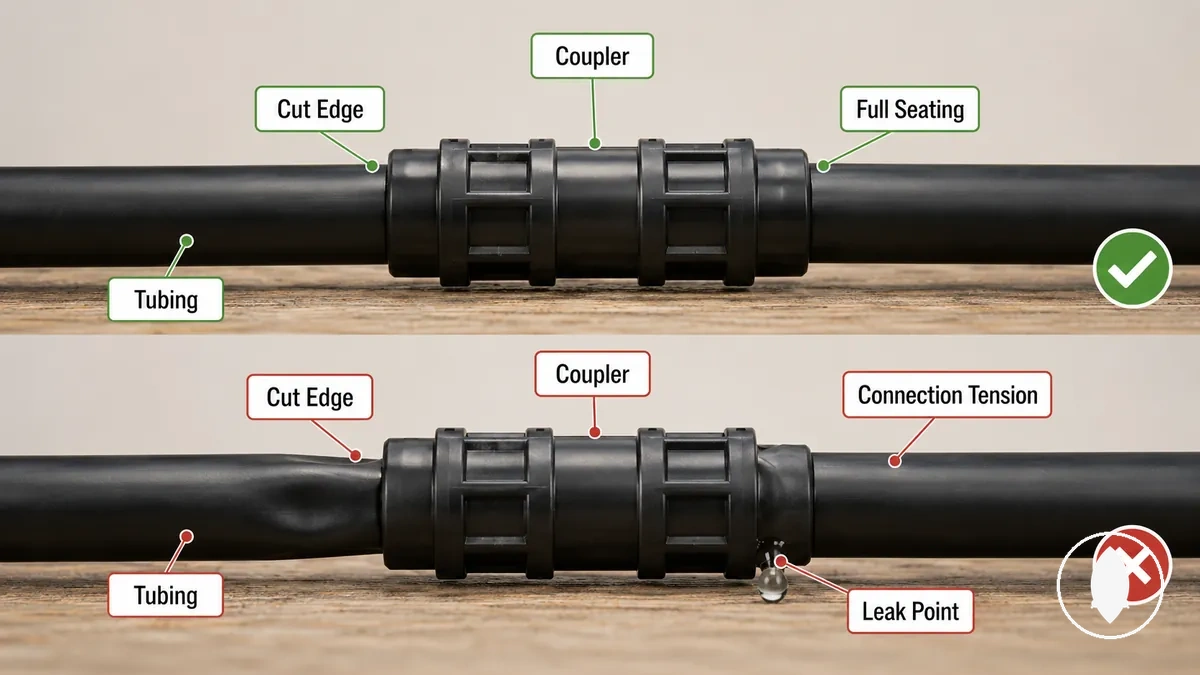

تسربات حول موصلات الاقتران ووصلات الإصلاح

عندما يظهر تسرب حول موصل اقتران أو وصلة إصلاح، غالبًا ما تكون الوصلة المُصلحة تعاني من مشكلة في الملاءمة أو القطع أو الجلوس تمنع الأنبوب من الإحكام بشكل صحيح حول الوصلة. قد يكون السبب متعلقًا بأطراف الأنبوب، أو عمق موصل الاقتران، أو استدارة الأنبوب، أو شد الوصلة وليس بوصلة الإصلاح نفسها. المهمة التشخيصية الرئيسية هي تحديد أي جزء من الوصلة المُصلحة يسمح بتسرب الماء.

افحص طرفي الأنبوب قبل اتخاذ قرار الإصلاح. قد يكون القطع النظيف المستقيم أكثر تجانسًا في الجلوس من القطع الخشن أو المائل، بينما قد يقلل الأنبوب الذي أصبح مسطحًا أو مشدودًا من تماس الإحكام مع موصل الاقتران. يجب إدخال الموصل بالكامل في طرفي الأنبوب دون وجود فجوة ظاهرة، وقد يساهم الشد الناتج عن الثني أو الالتواء أو السحب على الجزء المُصلح في التسرب عن طريق إزعاج مانع التسرب.

• جودة القطع: تحقق من أن طرفي الأنبوب نظيفان ومستقيمان.
• استدارة الأنبوب: ابحث عن أنبوب مسطح أو مشوه قد يقلل من تماس الإحكام.
• عمق موصل الاقتران: تأكد من أن موصل الاقتران مثبت بالكامل في طرفي الأنبوب.
• شد الوصلة: تحقق مما إذا كان الجزء المُصلح يخضع للثني أو الالتواء أو السحب الذي قد يساهم في التسرب.

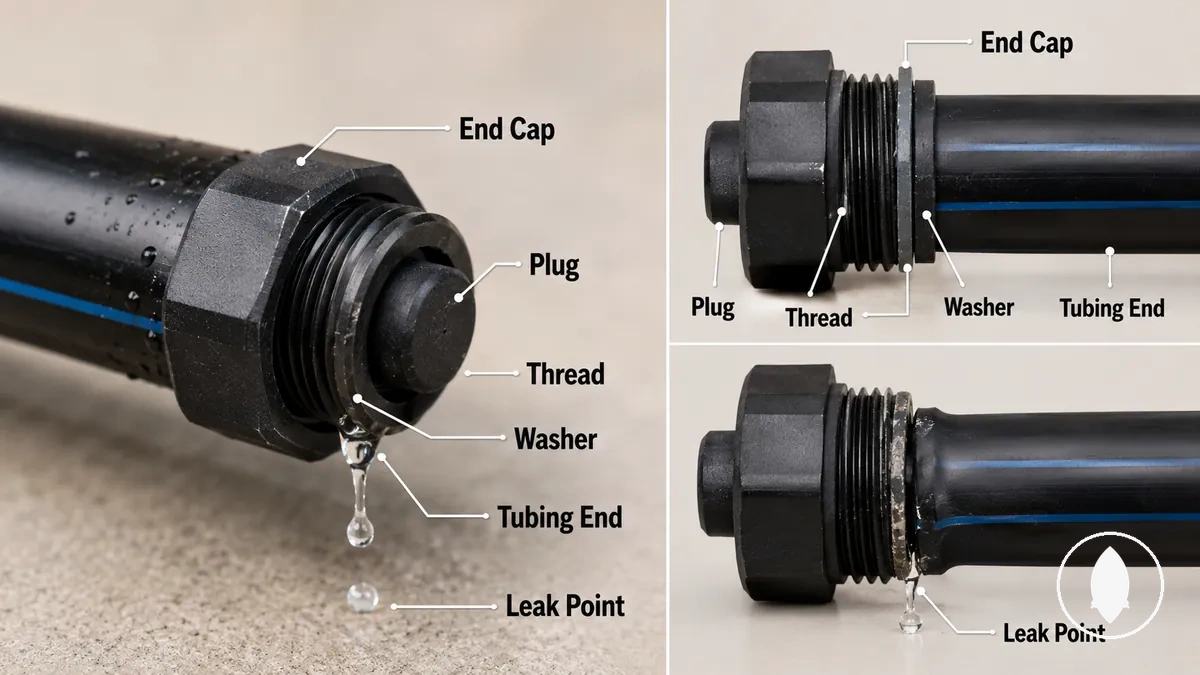

تسربات في السدادات والأغطية الطرفية والوصلات الملولبة

عندما يظهر تسرب في نهاية خط الري بالتنقيط، غالبًا ما تكون نقطة الإحكام هي السدادة أو الغطاء الطرفي أو الوصلة الملولبة أو الحلقة أو نهاية الأنبوب المطوي وليس الأنبوب نفسه. قد يسمح مانع التسرب المرتخي أو الخيط التالف أو الحلقة البالية أو الأنبوب المشوه بتسرب الماء. المهمة التشخيصية الرئيسية هي تحديد أي سطح إحكام طرفي لم يعد محكمًا بشكل صحيح.

تتحكم الأختام الطرفية في كيفية احتجاز الماء في نهاية خط الري. افحص مكونات الإحكام معًا قبل اتخاذ قرار الإصلاح لأن أكثر من حالة محلية قد تساهم في نفس عرض التسرب. استخدم قائمة المراجعة أدناه لتنظيم الفحص.

• إحكام الغطاء الطرفي: تحقق من أن الغطاء الطرفي مثبت بإحكام دون حركة واضحة.
• ملاءمة السدادة: تأكد من أن السدادة تناسب الأنبوب بإحكام ولا تبدو فضفاضة.
• حالة الخيوط: ابحث عن خيوط تالفة أو متقاطعة أو بالية قد تقلل من تماس الإحكام.
• حالة الحلقة: افحص الحلقة بحثًا عن تآكل أو تشوه أو تلف قد يؤثر على مانع التسرب.
• تشوه الأنبوب: تحقق مما إذا كان طرف الأنبوب قد تمدد أو تسطح أو انطوى بطريقة قد تمنع الإحكام المنتظم.

لماذا تتسرب وصلات الري بالتنقيط

عند تسرب وصلة ري بالتنقيط، غالبًا ما يشير العرض المرئي إلى سبب محدد وليس مشكلة واحدة. قد يؤدي ضعف الملاءمة أو تلف الأنبوب أو فتحة غير منتظمة أو إدخال غير كامل أو تآكل سطح الإحكام أو ضغط النظام إلى إنشاء مسار تسرب مختلف. المهمة التشخيصية الرئيسية هي مطابقة عرض التسرب مع السبب الأكثر احتمالاً قبل اختيار الإصلاح.

افحص الوصلة قبل افتراض أن الضغط هو المسؤول. قد تسمح وصلة لا تناسب الأنبوب، أو فتحة مشدودة أو غير متساوية، أو موصل غير مدخل بالكامل بتسرب الماء حتى تحت ظروف التشغيل العادية. يمكن للضغط أن يجعل الوصلة الضعيفة أكثر وضوحًا، لكن السبب الكامن غالبًا ما يتعلق بالملاءمة أو جودة الفتحة أو عمق الإدخال أو حالة مانع التسرب. يمكن أن ينتج عيب في الوصلة وخطأ في التركيب ومشكلة في حالة النظام أعراضًا متشابهة، لذا يجب تقييم الوصلة ككل قبل اختيار الإصلاح.

يجمع الجدول أدناه الأسباب الشائعة حسب ما يجب فحصه أولاً واتجاه الإصلاح المحتمل.

السبب المحتمل	ما يجب فحصه	اتجاه الإصلاح المحتمل
حجم أو ملاءمة غير صحيحة للوصلة	كيفية إحكام الوصلة ضد الأنبوب	تأكد من مطابقة الوصلة للأنبوب وأعد تثبيتها إذا لزم الأمر.
رداءة جودة الفتحة	حافة الفتحة للتمدد أو التمزق أو الشكل غير المتساوي	أصلح أو استبدل نقطة التوصيل التالفة عند الاقتضاء.
إدخال غير كامل	عمق الإدخال وجلوس الموصل	أثبت الوصلة بالكامل إذا كان التوصيل غير مكتمل.
تآكل سطح الإحكام	حالة مانع التسرب أو الحلقة أو الخيوط	استبدل مكونات الإحكام البالية أو صحح التوصيل.
ضغط يكشف وصلة ضعيفة	ما إذا كان التسرب يظهر حيث تكون جودة الملاءمة أو الإحكام قد انخفضت بالفعل	صحح الوصلة الضعيفة قبل اعتبار الضغط سببًا رئيسيًا.

عدم تطابق حجم الأنبوب والوصلة

يمكن أن يسبب عدم تطابق حجم الأنبوب والوصلة تسربًا حتى عندما يبدو الموصل متصلاً بشكل صحيح. تعتمد التوافقية على القطر الداخلي والقطر الخارجي للأنبوب ونمط الوصلة وليس على المظهر وحده. القرار الرئيسي هو ما إذا كان التسرب ناتجًا عن عدم تطابق في الحجم بدلاً من مشكلة في الجلوس أو مانع التسرب.

يجب تقييم أبعاد الأنبوب وتصميم الوصلة معًا لأن الموصل الذي يبدو فضفاضًا بشكل غير عادي أو يصعب إدخاله قد لا يحقق ملاءمة موثوقة. تنظم قائمة المراجعة أدناه معايير التوافقية الرئيسية قبل تحديد ما إذا كانت الوصلة تحتاج إلى إصلاح أو استبدال إضافي.

• حجم الأنبوب: تحقق من أن القطر الداخلي والقطر الخارجي يناسبان الموصل المقصود.
• حجم الوصلة: تأكد من أن الوصلة مصممة للأنبوب المستخدم.
• مقاومة التوصيل: قد يشير الموصل الفضفاض جدًا أو الذي يصعب إدخاله بشكل غير عادي إلى ملاءمة غير مناسبة.
• سلوك التسرب: قد يشير التسرب المستمر بعد إعادة التثبيت الدقيقة إلى مشكلة توافقية بدلاً من مشكلة إدخال.

إذا استمر التسرب بعد إعادة تثبيت الموصل، راجع سوء التوافق مع الأنابيب قبل تحديد ما إذا كان حجم أنبوب أو حجم وصلة مختلف مطلوبًا.

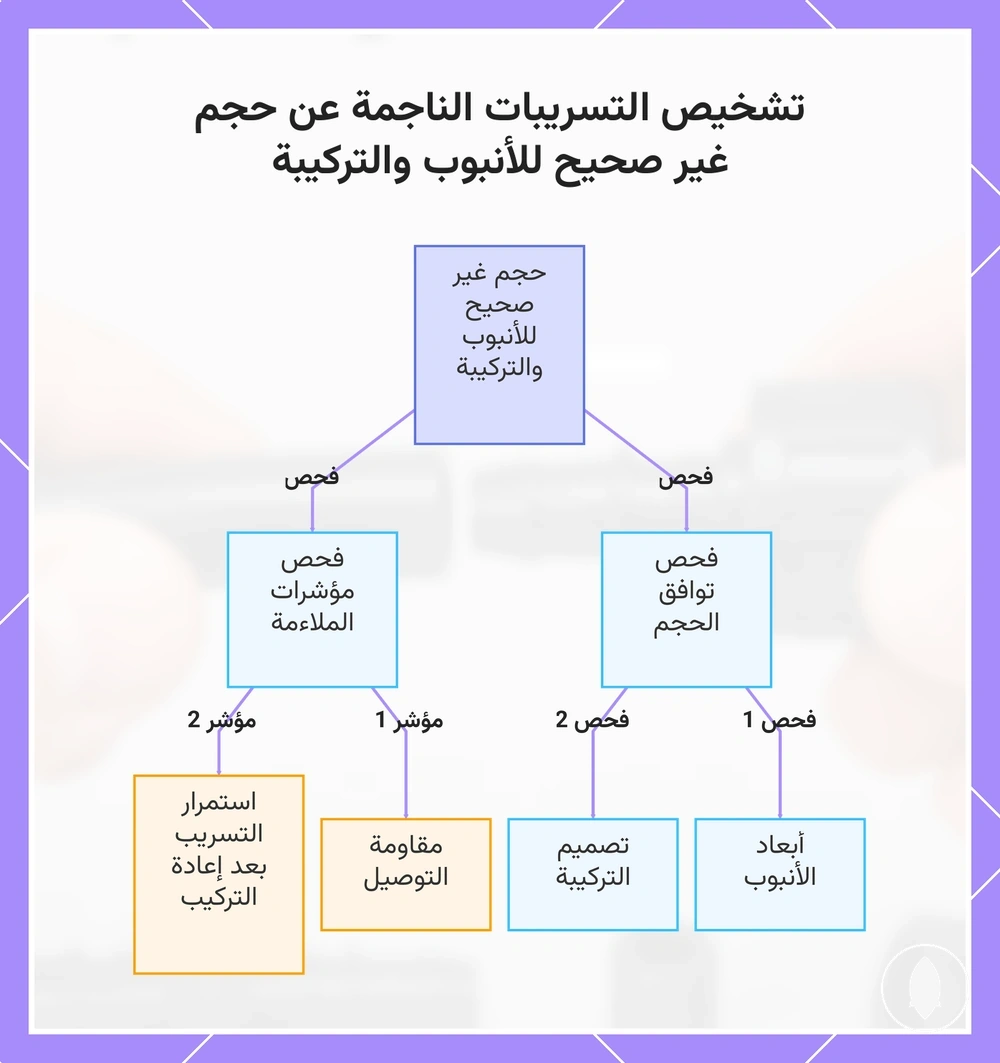

يوضح هذا الرسم البياني الفحوصات الرئيسية لتحديد ما إذا كان التسريب ناتجًا عن عدم تطابق حجم الأنبوب والتركيبة.

فتحات الأنابيب الخشنة أو المشدودة أو غير المناسبة في الموقع

عندما يتشكل تسرب حول موصل مدخل، غالبًا ما تكون الفتحة هي السبب وليس الموصل نفسه. قد تمنع الفتحة الخشنة أو المشدودة أو كبيرة الحجم أو غير المناسبة في الموقع الموصل من الإحكام ضد جدار الأنبوب، مما يسمح بتسرب الماء. المهمة التشخيصية الرئيسية هي تحديد ما إذا كانت حالة الفتحة تمنع تحقيق ملاءمة موثوقة.

تؤثر قطر الفتحة وحالة الحافة ومرونة الأنبوب وضغط إحكام الموصل جميعها على مدى إحكام التوصيل. تجمع قائمة المراجعة أدناه أكثر حالات الفتحة شيوعًا قبل اختيار الإصلاح. لا يمكن تصحيح كل فتحة تالفة باستخدام سدادة، لأن الضرر الأكثر اتساعًا قد يتطلب قطع الأنبوب المتأثر وتركيب وصلة إصلاح.

• فتحة خشنة: تحقق من وجود حواف ممزقة أو غير متساوية قد تعيق مانع التسرب حول الموصل.
• فتحة كبيرة الحجم: قد تؤدي الفتحة ذات القطر الزائد إلى تقليل ملاءمة الموصل والسماح بتسرب الماء بعد الإدخال.
• فتحة مشدودة: قد يؤدي انخفاض مرونة الأنبوب إلى تقليل ضغط الإحكام وإضعاف التوصيل.
• فتحة غير مناسبة في الموقع: قد تمنع الفتحة الموضوعة بشكل غير صحيح الإدخال السليم أو تخلق نقطة تسرب مستمرة.

إذا بقي التسرب بعد إعادة تثبيت الموصل، افحص الأنبوب المحيط قبل تحديد ما إذا كانت السدادة أو وصلة الإصلاح أو استبدال الجزء التالف هو الإصلاح الأنسب.

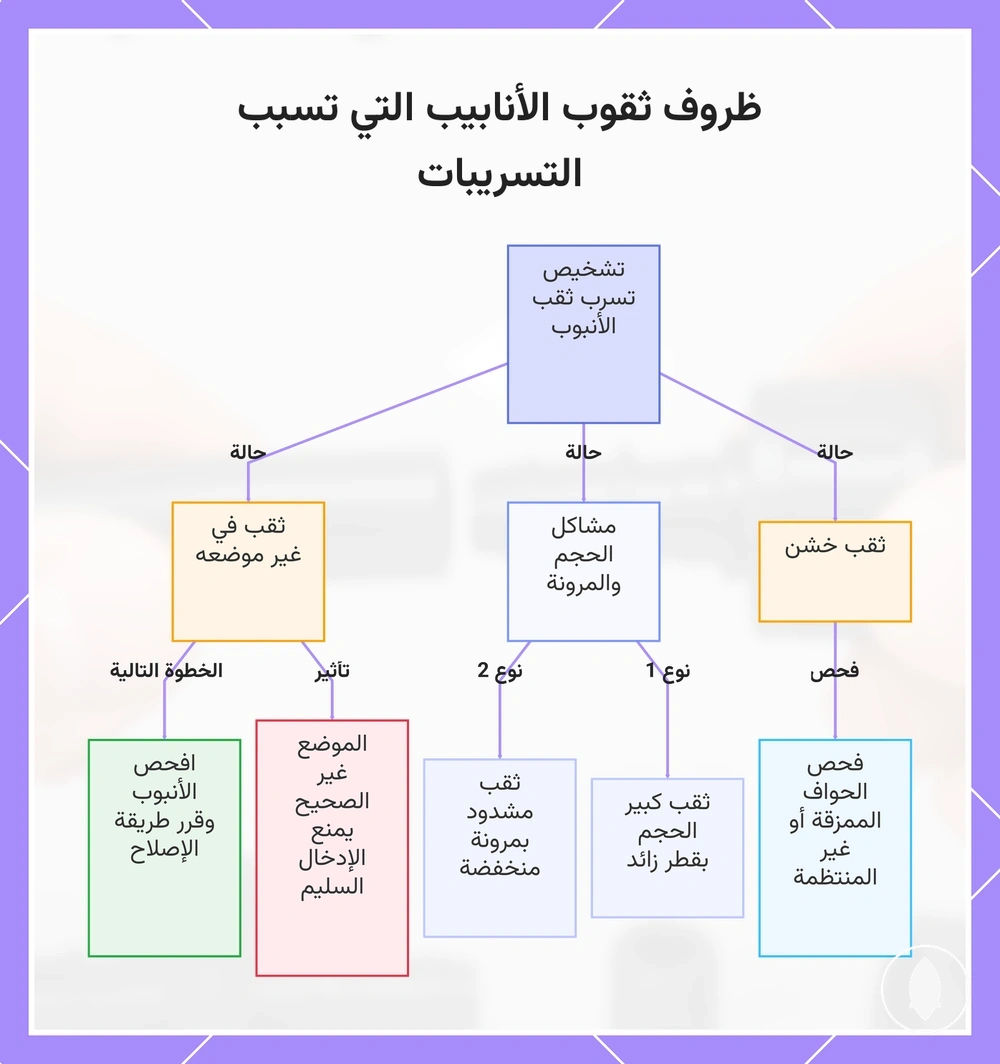

يوضح هذا المخطط الأنواع الثلاثة الرئيسية لظروف ثقوب الأنابيب —خشنة، مشاكل الحجم/المرونة، وموضوعة في غير موضعها— والفحوصات لتحديدها، بالإضافة إلى خطوة قرار الإصلاح.

الإدخال غير الكامل أو ضعف الجلوس

يمكن أن يتسبب الإدخال غير الكامل أو ضعف الجلوس في تسرب وصلة جديدة لأن الموصل المدخل جزئيًا قد لا ينشئ سطح إحكام كامل ضد الأنبوب. يعتمد التوصيل على عمق إدخال كافٍ وجلوس صحيح وتماس مناسب عند كتف الوصلة. المهمة التشخيصية الرئيسية هي تحديد ما إذا كان التسرب ناتجًا عن جلوس غير كامل بدلاً من مشكلة توصيل أخرى.

يؤثر عمق الجلوس مباشرة على خطر التسرب لأن الفجوة الظاهرة أو الإدخال الجزئي يمكن أن يقلل من مانع التسرب حول الموصل. مع إيقاف الضغط، افحص التوصيل قبل النظر في أسباب أخرى. تنظم قائمة المراجعة أدناه فحوصات الجلوس الرئيسية التي تساعد في تحديد ما إذا كان الإدخال هو السبب المحتمل للتسرب.

• عمق الإدخال: تحقق من أن الموصل مدخل بالكامل في الأنبوب.
• كتف الوصلة: تأكد من أن الأنبوب يصل إلى كتف الوصلة حيث يتطلب تصميم الوصلة ذلك.
• مقاومة الأنبوب: قد تشير المقاومة السلسة والمتسقة أثناء الإدخال إلى جلوس طبيعي، بينما قد تستدعي المقاومة غير العادية مزيدًا من الفحص.
• فجوات ظاهرة: ابحث عن أي مسافة بين الأنبوب والوصلة قد تشير إلى جلوس غير كامل ومسار تسرب محتمل.

إذا بدا الجلوس صحيحًا ولكن التسرب استمر، راجع خطوات التركيب التي تمنع التسرب قبل التحقيق في حالات أخرى للأنبوب أو الوصلة.

تلف الخيوط أو الحلقات أو أسطح الإحكام

يمكن أن يتسبب تلف الخيوط أو الحلقات أو أسطح الإحكام في تسرب حتى عندما يكون حجم الوصلة وموضعها صحيحين. قد لا ينشئ الموصل مانع تسرب موثوقًا إذا كانت الخيوط غير محاذية أو الحلقة بالية أو سطح الإحكام به تلف ظاهر. المهمة التشخيصية الرئيسية هي تحديد أي مكون من مكونات الإحكام يخلق مسار التسرب.

افحص مكونات الإحكام معًا لأن أكثر من حالة قد تساهم في نفس عرض التسرب. تنظم قائمة المراجعة أدناه نقاط الفحص الرئيسية لمحاذاة الخيوط وضغط الحلقة ونظافة السطح والتآكل الظاهر قبل اتخاذ قرار الإصلاح. تجنب الإفراط في الشد لأنه قد يزيد الضرر في الخيوط أو سطح الإحكام بدلاً من تحسين مانع التسرب.

• محاذاة الخيوط: تحقق من وجود خيوط متقاطعة أو مجردة أو تالفة قد تمنع جلوس الموصل بشكل صحيح.
• حالة الحلقة: افحص الحلقة بحثًا عن تآكل أو تشقق أو تشوه أو ضغط غير متساوٍ قد يقلل من تماس الإحكام.
• سطح الإحكام: ابحث عن شقوق أو خدوش أو تآكل ظاهر قد يخلق نقطة تسرب.
• نظافة السطح: أزل الحصى أو الحطام الذي قد يمنع التلامس الكامل بين أسطح الإحكام.

إذا كشف الفحص عن تلف لا يحله التنظيف أو المحاذاة الصحيحة، فقد يكون استبدال مكون الإحكام المتأثر هو الإصلاح الأنسب.

ضغط يكشف الوصلات الضعيفة

عندما يظهر تسرب فقط بعد ضغط نظام الري، غالبًا ما يكشف إجهاد الضغط عن وصلة ضعيفة قائمة بدلاً من إثبات أن الوصلة غير صحيحة بذاتها. قد يظل مانع التسرب الضعيف أو الأنبوب المشدود أو ملاءمة الموصل الهامشية غير ملحوظة حتى يضع ضغط التشغيل حملاً أكبر على الوصلة. المهمة التشخيصية الرئيسية هي تحديد ما إذا كان الضغط يكشف سببًا قائمًا أو ما إذا كانت حالة أخرى للوصلة هي المسؤولة.

افحص الوصلة قبل اعتبار الضغط سببًا رئيسيًا لأن نفس عرض التسرب يمكن أن ينتج عن حالات مختلفة. تنظم قائمة المراجعة أدناه معايير التشخيص الرئيسية لسلوك التسرب المرتبط بالضغط قبل اختيار الإصلاح.

• مستوى الضغط: تحقق مما إذا كان التسرب يظهر فقط عند تشغيل النظام تحت الضغط.
• منظم الضغط: تأكد من وجود منظم إذا كان نظام الري مقصودًا استخدامه.
• إحكام الوصلة: افحص الوصلة والموصل بحثًا عن إحكام غير كامل بدلاً من الاعتماد على مزيد من الشد.
• تمدد الأنبوب: ابحث عن أنبوب مشدود أو مشوه قد يقلل من تماس الإحكام.
• توقيت التسرب: لاحظ ما إذا كان التسرب يبدأ فورًا بعد الضغط أو يتطور أثناء التشغيل، حيث قد يساعد ذلك في تمييز إجهاد الضغط عن سبب آخر.

إذا ظهرت تسربات عبر نقاط توصيل متعددة بدلاً من نقطة تسرب محلية واحدة، فقد تكون مراجعة أوسع لـ أسباب التسرب المرتبطة بالضغط مناسبة إلى جانب فحص كل وصلة على حدة.

اختلافات تسرب الوصلات الشوكية والضغطية

غالبًا ما تختلف تسربات الوصلات الشوكية والضغطية لأن كل نمط وصلة يحكم بطريقة مختلفة. تعتمد الوصلة الشوكية عادةً على إمساك الأنبوب بالشوكة، وحيثما ينطبق، حالة الفتحة المثقوبة، بينما تعتمد الوصلة الضغطية بشكل أكبر على الجلوس الصحيح والضغط حول الأنبوب. المهمة التشخيصية الرئيسية هي تحديد آلية الإحكام التي فشلت قبل اختيار الإصلاح.

قارن نمط الوصلة قبل افتراض أن نفس عرض التسرب له نفس السبب. قد يرتبط تسرب الفتحة حول الوصلة الشوكية بحالة الفتحة أو ضعف الإمساك حول الشوكة، بينما قد يرتبط تسرب الجلوس في الوصلة الضغطية بمحاذاة الموصل أو تماس الإحكام غير الكامل. يمكن أن يؤثر حجم الأنبوب وجودة التركيب وضغط التشغيل وإعادة الاستخدام السابقة جميعها على اختيار الإصلاح، لذا لا يوجد نمط وصلة أقل عرضة للتسرب بشكل مطلق.

معيار المقارنة	الوصلة الشوكية	الوصلة الضغطية
نقطة الإحكام	يتشكل مانع التسرب حيث يمسك الأنبوب بالشوكة، وحيثما ينطبق، حول الفتحة المثقوبة.	يتشكل مانع التسرب حيث يتم ضغط الأنبوب ضد الوصلة.
نوع التسرب الشائع	تسرب الفتحة أو ضعف الإحكام حول الشوكة.	تسرب الجلوس الناتج عن ضغط غير كامل أو محاذاة ضعيفة.
حالة الفشل الشائعة	فتحة مشدودة أو أنبوب تالف أو تماس إحكام منخفض.	موصل غير محاذٍ أو سطح إحكام بالٍ أو جلوس غير كامل.
اختيار الإصلاح	يعتمد على حالة الفتحة والأنبوب وجلوس الشوكة.	يعتمد على استعادة الجلوس الصحيح أو استبدال مكونات الإحكام التالفة عند الاقتضاء.

استخدم موقع التسرب مع نمط الوصلة قبل اتخاذ قرار الإصلاح، لأن تسربًا قائمًا على الفتحة وتسربًا قائمًا على الجلوس قد يتطلبان مسارات فحص مختلفة حتى عندما يبدو العرض المرئي متشابهًا.

تسرب الوصلات الشوكية من الفتحات المثقوبة

عندما تتسرب وصلة شوكية من فتحة مثقوبة، غالبًا ما يكون السبب متعلقًا بحجم الفتحة أو تمدد الأنبوب أو جلوس غير كامل للشوكة وليس بالوصلة نفسها. قد تؤدي حافة الفتحة غير المنتظمة أو ضعف إمساك الأنبوب إلى إضعاف مانع التسرب والسماح بتسرب الماء. المهمة التشخيصية الرئيسية هي تحديد ما إذا كان التسرب ينشأ من الفتحة المثقوبة أو من جلوس غير كامل للموصل الشوكي.

افحص التوصيل بمقارنة حالة الفتحة المثقوبة بكيفية جلوس الوصلة الشوكية في الأنبوب. قد لا تعود الفتحة المشدودة أو غير المتساوية محكمة الإغلاق حول الشوكة، بينما يمكن للإدخال غير الكامل أن يقلل من سطح الإحكام. تفصل قائمة المراجعة أدناه الحالات المحلية الرئيسية التي تؤثر على عرض التسرب واختيار الإصلاح.

• قطر الشوكة: تحقق من أن الموصل يناسب الفتحة المثقوبة دون أن يبدو فضفاضًا جدًا أو يتطلب قوة مفرطة.
• حافة الفتحة: ابحث عن حواف ممزقة أو مشدودة أو غير متساوية قد تقلل من تماس الإحكام.
• مرونة الأنبوب: افحص ما إذا كان الأنبوب قد تمدد بما يكفي لإضعاف إمساكه حول الشوكة.
• قوة الإدخال: تأكد من أن الوصلة جالسة بالكامل حتى تتمكن الشوكة من إنشاء تماس إحكام منتظم مع الأنبوب.

تسرب الوصلات الضغطية من ضعف الجلوس

عندما تتسرب وصلة ضغطية، غالبًا ما يكون الجلوس غير الكامل أو أبعاد الأنبوب غير المتوافقة من الأسباب الأكثر احتمالاً. قد يمنع الموصل غير المثبت بالكامل أو الأنبوب الذي لا يتطابق مع الوصلة تشكل مانع التسرب بشكل صحيح. المهمة التشخيصية الرئيسية هي تحديد ما إذا كان التسرب ناتجًا عن عمق جلوس غير كافٍ أو عن عدم تطابق في حجم الأنبوب.

افحص عمق إدخال الأنبوب قبل افتراض أن الوصلة تالفة، لأن الموصل المدخل جزئيًا قد يقلل من تماس الإحكام. إذا بدت الوصلة جالسة بالكامل، قارن قطر الأنبوب بحجم الوصلة وقيم ما إذا كان إمساك الوصلة يبدو منتظمًا بدلاً من أن يكون فضفاضًا بشكل غير عادي أو ضيقًا بشكل مفرط. قد تشير مقاومة التوصيل أثناء التجميع أيضًا إلى أن الأنبوب والوصلة لا يعملان معًا كما ينبغي. إذا لم يوقف إعادة تثبيت الموصل والتحقق من أبعاد الأنبوب التسرب، فقد يكون استبدال الوصلة المتأثرة أو قسم الأنبوب غير المتوافق هو الإصلاح الأنسب.

كيفية إصلاح تسرب توصيلات وصلات الري

يبدأ إصلاح تسرب توصيلة وصلة الري بعد تحديد موقع التسرب والسبب المحتمل. يعتمد الإصلاح الصحيح على ما إذا كانت الوصلة أو الأنبوب أو الفتحة المثقوبة أو مانع التسرب قد فشل، بدلاً من اتباع طريقة إصلاح واحدة لكل تسرب. القرار الرئيسي هو اختيار مسار الإصلاح الذي يتوافق مع الحالة المشخصة.

أوقف الضغط أثناء فحص التوصيلة لتتمكن من فحص الوصلة والأنبوب ومانع التسرب دون تأثير تدفق الماء على التشخيص. قد تحتاج الوصلة غير المثبتة بالكامل فقط إلى إعادة التثبيت، بينما قد تتطلب الفتحة المثقوبة التالفة سدادة أو وصلة إصلاح حسب حالة الأنبوب. إذا كانت الوصلة أو سطح الإحكام تالفًا، فقد يكون استبدال المكون المتأثر هو الإصلاح الأنسب. بعد أي إصلاح، أعد اختبار التوصيلة تحت ظروف التشغيل العادية للتحقق من توقف التسرب.

1. إيقاف الضغط: أغلق الماء قبل فحص التوصيلة المتسربة.
2. الفحص: حدد ما إذا كان التسرب ينشأ من الوصلة أو الأنبوب أو الفتحة المثقوبة أو سطح الإحكام.
3. إعادة التثبيت: أعد تثبيت الموصل بالكامل إذا كان الإدخال غير الكامل هو السبب.
4. سدادة أو وصلة إصلاح: اختر سدادة لفتحة تالفة مناسبة، أو استخدم وصلة إصلاح عندما يتطلب قسم الأنبوب إصلاحًا.
5. الاستبدال وإعادة الاختبار: استبدل الوصلات أو الأنابيب التالفة عند الاقتضاء، ثم أعد اختبار التوصيلة المُصلحة للتحقق من حل التسرب.

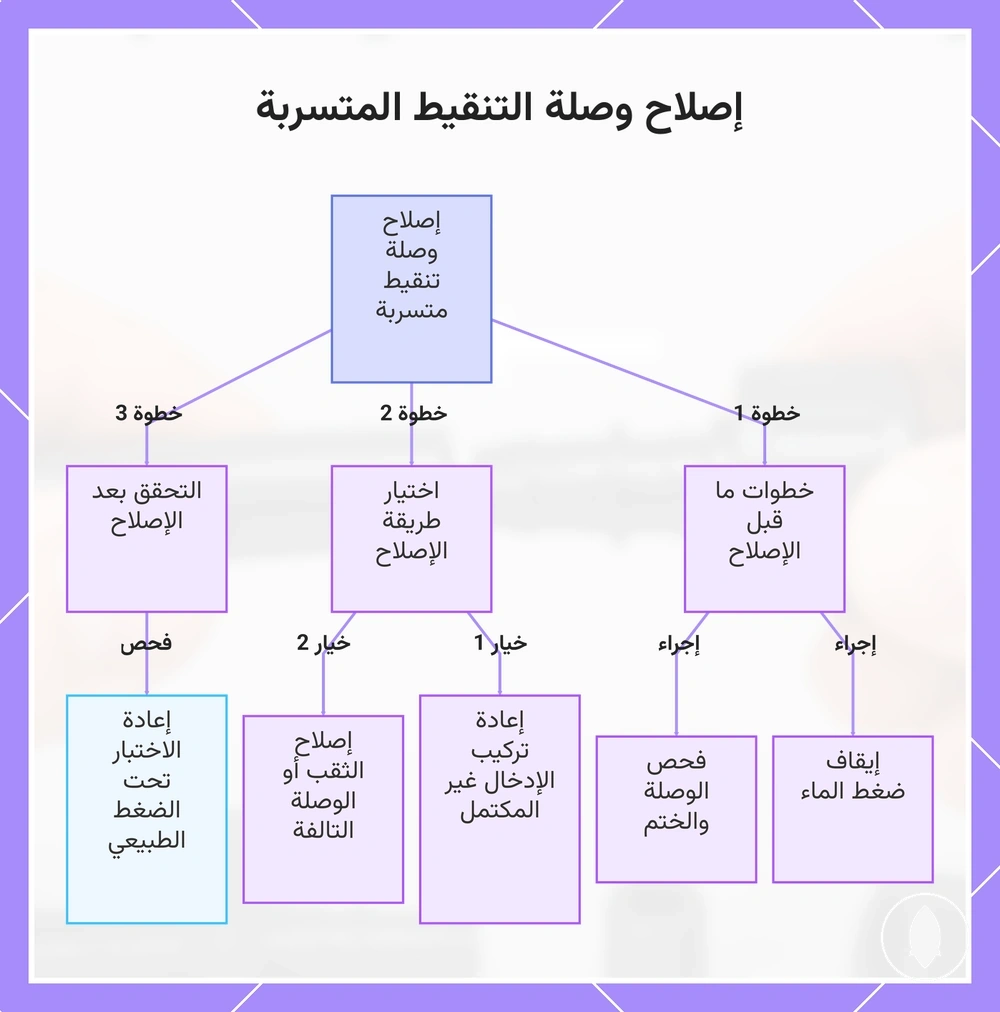

يوضح هذا المخطط العملية خطوة بخطوة لتشخيص وإصلاح وصلة تنقيط متسربة، بدءًا من التحضير الأولي وصولًا إلى الاختبار بعد الإصلاح.

إعادة تثبيت الوصلة وفحص مانع التسرب

تعد إعادة تثبيت الوصلة مناسبة عندما يبدو التسرب ناتجًا عن جلوس غير كامل بدلاً من أنبوب تالف أو سطح إحكام بالٍ. أوقف الضغط قبل التعامل مع التوصيلة، ثم افحص الوصلة ومانع التسرب بحثًا عن تلف ظاهر أو حطام. القرار الرئيسي هو ما إذا كانت إعادة التثبيت الدقيقة تستعيد مانع التسرب أو ما إذا كان مسار إصلاح آخر مطلوبًا.

قم بمحاذاة الوصلة مع الأنبوب وأعد تثبيتها إلى عمق الإدخال الصحيح دون إجبار التوصيلة. تأكد من أن أسطح الإحكام نظيفة لأن الأوساخ أو التلف قد يمنع التلامس الصحيح حتى بعد إعادة التثبيت. بعد إعادة تركيب الوصلة، أعد اختبار التوصيلة تحت ضغط التشغيل العادي وراقب نقطة التسرب. إذا بقي التسرب بعد إعادة التثبيت والفحص، فقد تكون السدادة أو وصلة الإصلاح أو الاستبدال أكثر ملاءمة حسب حالة الأنبوب أو الفتحة أو الوصلة.

سد فتحات الأنابيب المشدودة أو غير المرغوب فيها

تكون عملية السد مناسبة عندما يأتي التسرب من فتحة أنبوب غير مستخدمة أو موضوعة بشكل خاطئ أو مشدودة قليلاً ويمكنها مع ذلك تثبيت سدادة محكمة. أبعد الضغط قبل التعامل مع الأنبوب، ثم افحص حافة الفتحة وجدار الأنبوب المحيط قبل إدخال السدادة. القرار الرئيسي هو ما إذا كانت الفتحة لا تزال قادرة على الإحكام باستخدام سدادة أو ما إذا كان تلف الأنبوب يتطلب إصلاحًا مختلفًا.

بعد فحص نقطة التسرب، استخدم المعايير أدناه لتقرير ما إذا كان السد مناسبًا قبل إعادة اختبار الإصلاح.

• استخدم سدادة عندما: يكون قطر الفتحة مناسبًا لتثبيت محكم للسدادة، وجدار الأنبوب غير متضرر بشكل كبير.
• افحص الفتحة: تحقق من وجود حواف مشدودة أو تمزقات أو تشوه قد يمنع السدادة من الإحكام.
• أعد اختبار الإصلاح: أعد الضغط واختبر نقطة التسرب لترى ما إذا كان الماء لا يزال يتسرب.
• لا تستخدم سدادة عندما: يحتوي الأنبوب على شق طويل أو تمزق كبير أو تلف في الجدار يجعله هشًا وغير قادر على تثبيت مانع تسرب موثوق.
• اختر وصلة إصلاح بدلاً من ذلك: إذا كان يجب إزالة قسم الأنبوب التالف، فإن وصلة الإصلاح عادة ما تكون إصلاحًا أنظف من إجبار سدادة على الدخول في أنبوب متضرر. استبدل القسم التالف عند الاقتضاء.

استخدام وصلات الإصلاح للأنابيب المقطوعة أو المشقوقة

يعد استخدام وصلة إصلاح مناسبًا عندما يجب إصلاح أنبوب مقطوع أو مشقوق بالقرب من وصلة عن طريق إزالة الجزء التالف. أوقف الضغط، وافحص الأنبوب، واقطع الجزء التالف قبل تركيب وصلة الإصلاح. القرار الرئيسي هو ما إذا كان هناك ما يكفي من الأنبوب غير التالف لإنشاء مانع تسرب موثوق بعد إزالة الجزء التالف.

بعد إزالة الجزء التالف، استخدم الفحوصات أدناه للتحقق من الإصلاح قبل إعادة اختبار التوصيلة.

• جودة القطع: قم بعمل قطع نظيفة حتى تتمكن أطراف الأنبوب من الجلوس بالتساوي داخل وصلة الإصلاح.
• طول الأنبوب غير التالف: تأكد من وجود أنبوب سليم كافٍ على جانبي القطع لدعم وصلة الإصلاح.
• ملاءمة وصلة الإصلاح: افحص وصلة الإصلاح للتأكد من أنها تطابق الأنبوب ويمكن إعادة تثبيتها بالكامل.
• عمق الإدخال: ادفع الأنبوب بالكامل داخل وصلة الإصلاح حتى يتشكل مانع التسرب بشكل صحيح.
• إعادة الاختبار: أعد الضغط واختبر نقطة التسرب المُصلحة. إذا استمر التسرب، افحص حواف القطع وملاءمة وصلة الإصلاح قبل تحديد ما إذا كان استبدال أنبوب إضافي ضروريًا.

استبدال الأغطية الطرفية أو الحلقات التي لم تعد تحكم

استبدل الغطاء الطرفي البالي، أو الحلقة، أو أي مكون إحكام آخر عندما يستمر التسرب المتكرر بعد فحص التوصيلة وتجميعها بشكل صحيح. قد يمنع مانع التسرب البالي، أو الحلقة المسطحة، أو الغطاء المتشقق، أو الخيط التالف التوصيلة من الإحكام بشكل موثوق. القرار الرئيسي هو ما إذا كان تآكل مانع التسرب قد وصل إلى النقطة التي يكون فيها الاستبدال أكثر ملاءمة من المزيد من الشد.

افحص مكونات الإحكام قبل اتخاذ قرار استبدالها. تنظم قائمة المراجعة أدناه العلامات الأكثر شيوعًا لتآكل مانع التسرب وتساعد في تحديد متى يكون الاستبدال أكثر ملاءمة من الاستمرار في الضبط.

• تسطيح الحلقة: استبدل الحلقة إذا أصبحت مضغوطة أو مشوهة أو لم تعد تحكم بالتساوي.
• شقوق الغطاء: افحص الغطاء بحثًا عن شقوق ظاهرة أو تشوه قد يسمح بتسرب متكرر.
• تلف الخيوط: تحقق من وجود خيوط بالية أو تالفة قد تمنع الغطاء من الجلوس بشكل صحيح.
• تشوه طرف الأنبوب: افحص طرف الأنبوب بحثًا عن تشوه قد يقلل من تماس الإحكام.
• تسرب متكرر: إذا استمر التسرب بعد الفحص والتجميع الصحيح، قد يكون من المناسب استبدال الوصلات التالفة بدلاً من الاستمرار في شد مكونات الإحكام البالية.

مانعات التسرب والشريط والإصلاحات المؤقتة للتسرب

قد تساعد مانعات التسرب أو الشريط في تقليل التسرب في حالات معينة، لكن لا ينبغي أن تحل محل تصحيح المشكلة الأساسية في الوصلة أو الأنبوب أو الموصل أو مانع التسرب. يكون الإصلاح المؤقت أكثر ملاءمة بعد تحديد سبب التسرب وعندما لا يمكن استعادة حالة الإحكام الأصلية فورًا. المهمة التشخيصية الرئيسية هي تحديد ما إذا كان الإصلاح يدعم مانع التسرب الأصلي أم يخفي الأعراض فقط.

طابق طريقة الإصلاح مع مصدر التسرب بدلاً من وضع مانع التسرب على كل توصيلة. قد يكون الشريط مناسبًا لبعض الوصلات الملولبة، بينما تتطلب مانعات التسرب البالية، أو تسربات الفتحات، أو شقوق الأنابيب، أو التسربات الناتجة عن الضغط غالبًا تصحيح سطح أو مكون الإحكام الفاشل. إذا استمر التسرب بعد الإصلاح المؤقت، افحص الوصلة والأنبوب والموصل وظروف الضغط لأن السبب الأصلي قد لا يزال قائمًا.

يقارن الجدول أدناه حالات التسرب الشائعة مع الحالات التي قد يكون فيها نهج الإحكام المؤقت مناسبًا أو غير مناسب. احكم على أي إصلاح مؤقت بناءً على ما إذا كانت حالة الإحكام الأصلية قد تحسنت بالفعل، وليس على ما إذا كان التسرب المرئي قد انخفض فقط.

حالة التسرب	دور الإصلاح المؤقت	محور الإصلاح الرئيسي
وصلة ملولبة	قد يساعد الشريط أو مانع التسرب عندما يكون سطح الإحكام الملولب مناسبًا.	افحص حالة الخيوط وصحة التجميع.
مانع تسرب بالٍ	قد يقلل مانع التسرب من الأعراض دون استعادة سطح الإحكام.	استبدل مكون الإحكام البالي.
تسرب فتحة	من غير المرجح أن يصحح الإحكام المؤقت فتحة أنبوب تالفة بمفرده.	أصلح الفتحة التالفة أو الأنبوب المتأثر.
شق في الأنبوب	قد يقلل الشريط التسرب مؤقتًا لكنه قد لا يستعيد الأنبوب.	أصلح أو استبدل قسم الأنبوب التالف حسب الاقتضاء.
تسرب ناتج عن الضغط	قد لا يحل الإحكام المؤقت مشكلة توصيلة ضعيفة كشفها الضغط.	افحص الوصلة ومانع التسرب والسبب الأساسي المرتبط بالضغط.

متى لا يصلح الشريط أو مانع التسرب مشكلة الوصلة

عندما يستمر التسرب بعد وضع الشريط أو مانع التسرب، غالبًا ما يكون السبب هو ضعف تلامس الوصلة أو تلف الأنبوب أو حجم الفتحة غير الصحيح أو إجهاد الضغط وليس مادة الإحكام نفسها. قد لا يستعيد الشريط أو مانع التسرب مانع التسرب الأصلي عندما يأتي التسرب من سطح إحكام فاشل أو توصيلة غير مناسبة. المهمة التشخيصية الرئيسية هي تحديد السبب الحقيقي قبل اختيار الإصلاح المناسب.

يجب تقييم التسريبات الملولبة وتسريبات جدار الأنبوب بشكل منفصل لأنهما يعتمدان على ظروف إحكام مختلفة. قد يساعد الشريط أو مانع التسرب حيث تكون الأسطح الملولبة مصممة لإنشاء مانع التسرب، لكن من غير المرجح أن يصححا التسريبات الناتجة عن انشقاق الأنبوب أو حواف الفتحة المشدودة أو ضعف تلامس الموصل أو سطح إحكام تالف. عندما يكشف الضغط عن وصلة ضعيفة، قد يقل العرض المرئي دون تصحيح السبب الأساسي، لذا افحص الوصلة والأنبوب والموصل وسطح الإحكام وضغط الماء قبل اتخاذ قرار الإصلاح.

متى تكون السدادة أو وصلة الاقتران هي الإصلاح الأنظف

تكون السدادة أو وصلة الاقتران هي الإصلاح الأنظف عندما يتطابق اختيار الإصلاح مع حجم وموقع التلف. قد تكون السدادة مناسبة لفتحة لا تزال قادرة على تشكيل مانع تسرب موثوق، بينما قد تكون وصلة الاقتران أكثر ملاءمة عندما يجب إزالة أنبوب مشقوق أو قسم تالف. القرار الرئيسي هو تحديد ما إذا كانت حالة الفتحة أو تلف الأنبوب هو الدافع وراء تكرار التسرب.

تنظم المعايير أدناه متغيرات الإصلاح الرئيسية بحيث يتبع اختيار الإصلاح الحالة الفعلية بدلاً من الأعراض المرئية.

• حالة الفتحة: قد تكون السدادة مناسبة عندما تظل حافة الفتحة سليمة بما يكفي لدعم مانع تسرب موثوق.
• طول الأنبوب المشقوق: قد تكون وصلة الاقتران أكثر ملاءمة عندما يمتد القسم التالف إلى ما بعد فتحة واحدة أو نقطة تسرب محلية.
• توفر أنبوب مستقيم: تعتمد وصلة الاقتران على وجود أنبوب غير تالف كافٍ على كلا الجانبين للجلوس بشكل صحيح.
• قرب الوصلة: قد يؤثر التلف القريب من الوصلة على ما إذا كانت هناك مساحة كافية لتركيب وصلة الاقتران أو ما إذا كان اختيار إصلاح آخر أكثر عملية.
• تكرار التسرب: إذا عاد نفس التسرب بعد إصلاح سابق، افحص حالة الفتحة والأنبوب المحيط قبل تحديد ما إذا كان اختيار إصلاح مختلف مناسبًا.

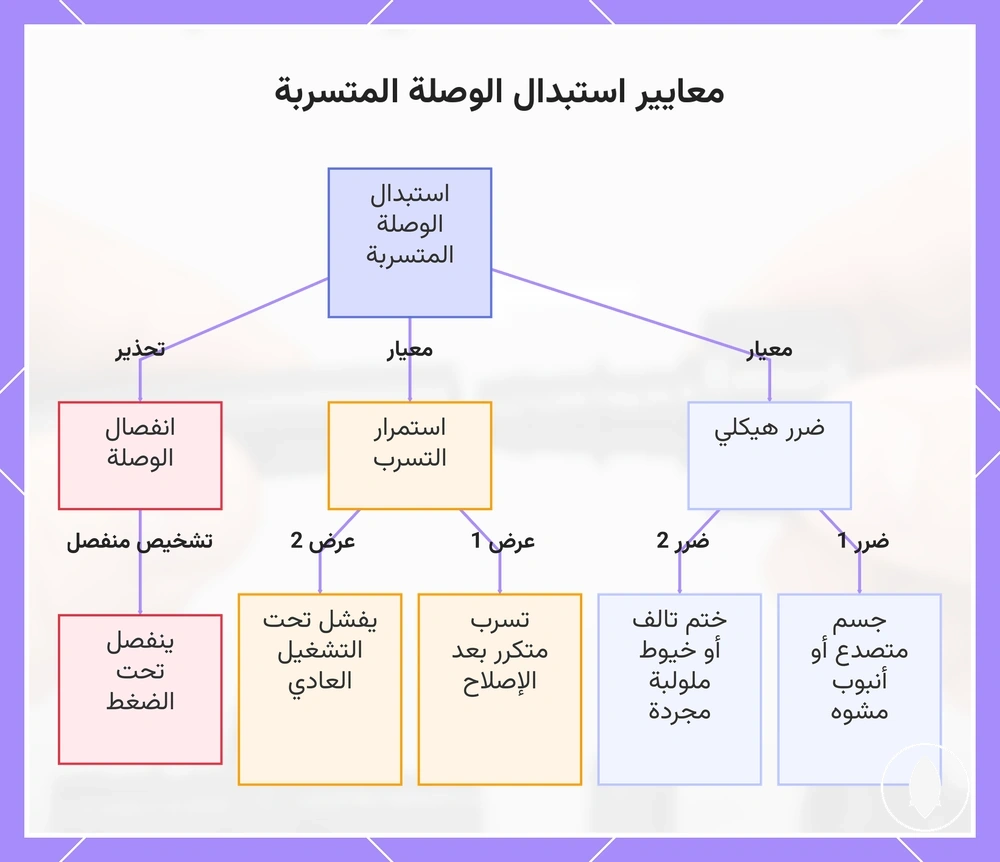

متى يجب استبدال الوصلة المتسربة

عادةً ما يكون استبدال الوصلة المتسربة مناسبًا بعد أن يظهر الفحص أن إعادة التثبيت أو السد أو وضع الشريط أو الشد من غير المرجح أن يستعيد مانع تسرب موثوقًا. قد يشير التسرب المتكرر إلى ملاءمة فاشلة أو أنبوب تالف أو مانع تسرب بالٍ أو إجهاد ضغط وليس إلى توصيلة تحتاج فقط إلى مزيد من الضبط. القرار الرئيسي هو تحديد ما إذا كانت الوصلة لا تزال قادرة على الاحتفاظ بمانع تسرب موثوق تحت التشغيل العادي.

افحص الوصلة والأنبوب المحيط قبل اتخاذ قرار استبدال أي مكون لأن العديد من التسريبات لا يزال من الممكن تتبعها إلى مشكلة تركيب قابلة للتصحيح. إذا حدد الفحص تلفًا دائمًا مثل صدع أو مانع تسرب بالٍ أو حلقة بالية أو غطاء تالف أو خيوط مجردة، فقد يكون الاستبدال أكثر ملاءمة من محاولة إصلاح أخرى. تنظم قائمة المراجعة أدناه معايير الاستبدال الرئيسية قبل إعادة التركيب واختبار التوصيلة.

• تسرب متكرر: استبدل الوصلة إذا عاد نفس التسرب بعد الفحص المناسب ومحاولات الإصلاح.
• جسم الوصلة المتصدع: استبدل وصلة بها صدع ظاهر قد يمنع مانع تسرب موثوقًا.
• مانع تسرب أو حلقة أو غطاء بالٍ: استبدل مكونات الإحكام التي لم تعد توفر تماس إحكام منتظمًا.
• طرف أنبوب مشوه أو خيط مجرد: استبدل الأجزاء التالفة إذا كان التشوه أو تلف الخيط يمنع التجميع الصحيح.
• لن يحتفظ بالتسرب تحت التشغيل العادي: إذا استمرت الوصلة في التسرب بعد التركيب والفحص الصحيحين، فقد يكون الاستبدال هو اختيار الإصلاح الأنسب.

إذا انفصلت التوصيلة بشكل متكرر تحت ضغط التشغيل بدلاً من التسرب فقط، افحص انفصال الوصلات لأن الضغط والملاءمة قد يتطلبان تشخيصًا منفصلاً قبل استبدال مكونات إضافية.

يوضح هذا الرسم البياني المعايير الرئيسية التي تشير إلى ضرورة استبدال الوصلة المتسربة، بما في ذلك الضرر المادي والتسرب المستمر وانفصال الوصلة.

فحوصات التسرب بعد الإصلاح

تساعد إعادة الاختبار بعد الإصلاح في التأكد مما إذا كان التسرب قد توقف وما إذا كان الإصلاح قد أنشأ نقطة ضعف جديدة قريبة. أوقف الضغط أثناء فحص التوصيلة المُصلحة، ثم أعد الضغط واختبر نقطة التسرب الأصلية والأنبوب المجاور. المهمة التشخيصية الرئيسية هي تحديد ما إذا كان الإصلاح يظل مستقرًا تحت ظروف التشغيل العادية.

يجب أن تركز فحوصات التسرب على التوصيلة المُصلحة والأنبوب المجاور بدلاً من التوسع في صيانة أوسع للنظام. افحص الوصلة قبل إعادة الضغط، ثم أعد اختبار التوصيلة تحت التشغيل العادي. إذا أظهر الفحص حركة أو تسربًا متجددًا، أعد تثبيت الوصلة، أو افحص السدادة أو وصلة الإصلاح، أو استبدل المكون التالف قبل إعادة الاختبار. تنظم قائمة المراجعة أدناه نقاط التحقق الرئيسية بعد الإصلاح.

• إعادة الضغط: أعد ضغط التشغيل العادي وافحص نقطة التسرب المُصلحة بحثًا عن تسرب فوري.
• تسرب بطيء أو رش: تحقق من وجود رطوبة أو تسرب بطيء أو رش ماء قد يشير إلى مانع تسرب غير كامل.
• حركة الوصلة: راقب أي حركة في الوصلة قد تشير إلى توصيلة ضعيفة.
• ثبات السدادة أو وصلة الإصلاح: تأكد من أن السدادة أو وصلة الإصلاح تظل مثبتة بالكامل أثناء التشغيل.
• توقيت التسرب المتكرر: إذا تسربت نفس النقطة مرة أخرى بعد إعادة التثبيت أو الإصلاح الصحيح، أعد فحص التوافقية أو الأنبوب أو الضغط بدلاً من إضافة المزيد من مانع التسرب المؤقت.

يوضح هذا المخطط المراحل الرئيسية والفحوصات للتحقق من إصلاح التسرب، بدءًا من الفحص الأولي بدون ضغط إلى إعادة الاختبار تحت التشغيل العادي والتعامل مع التسربات المستمرة.
