مشاكل ضغط المياه في وصلات الري بالتنقيط

عندما تتسرب وصلات الري بالتنقيط أو تنفصل أو تنتج تدفقًا غير متساوٍ، فقد يكون ضغط المياه يؤثر على الاتصال بين الأنبوب والموصلات. تظهر مشاكل الضغط عادةً على شكل أعطال على مستوى الوصلة تتأثر بنطاق الضغط والملاءمة والتنظيم. يمكن لمشكلة ضغط أن تزيد من خطر التسرب، لكنها مجرد سبب محتمل واحد إلى جانب سوء الملاءمة أو التركيب أو الانسداد أو حالة الأنبوب.

ضغط المياه هو القوة التي تحرك المياه عبر نظام الري بالتنقيط، بينما يصف نطاق الضغط ظروف التشغيل التي صُممت وصلات الري بالتنقيط والأنابيب للتعامل معها. يمكن لمنظم الضغط أن يساعد في إدارة ضغط الخط قبل وصوله إلى الموصلات. يظل التوافق بين الأنبوب والوصلات والمنظم مهمًا لأن الملاءمة غير المناسبة قد تؤدي إلى تسربات أو عدم استقرار.

إذا بدأت الموصلات في الانفصال، أو ظهرت تسربات حول الوصلات، أو ظهر تدفق غير متساوٍ عبر خط الري، فإن فحص ضغط المياه هو نقطة انطلاق معقولة. ينبغي النظر في هذه الأعراض مع حالة الأنبوب وملاءمة الموصلات وتنظيم الضغط بدلاً من الضغط وحده. للحصول على إرشادات أوسع حول أنواع الوصلات وأحجامها وتطبيقاتها، قم بزيارة مركز وصلات الري بالتنقيط قبل تضييق نطاق التشخيص إلى الأسباب المرتبطة بالضغط.

عادةً ما يبدأ حل المشكلات المرتبطة بالضغط بمقارنة نطاق ضغط النظام مع الأنبوب والموصلات المركبة قبل استبدال المكونات. يساعد هذا النهج في فصل المشكلات المرتبطة بالضغط عن مشكلات الوصلات أو الأنابيب الأخرى ويؤدي بشكل طبيعي إلى تشخيص نطاق الضغط والتنظيم وخيارات الإصلاح المناسبة.

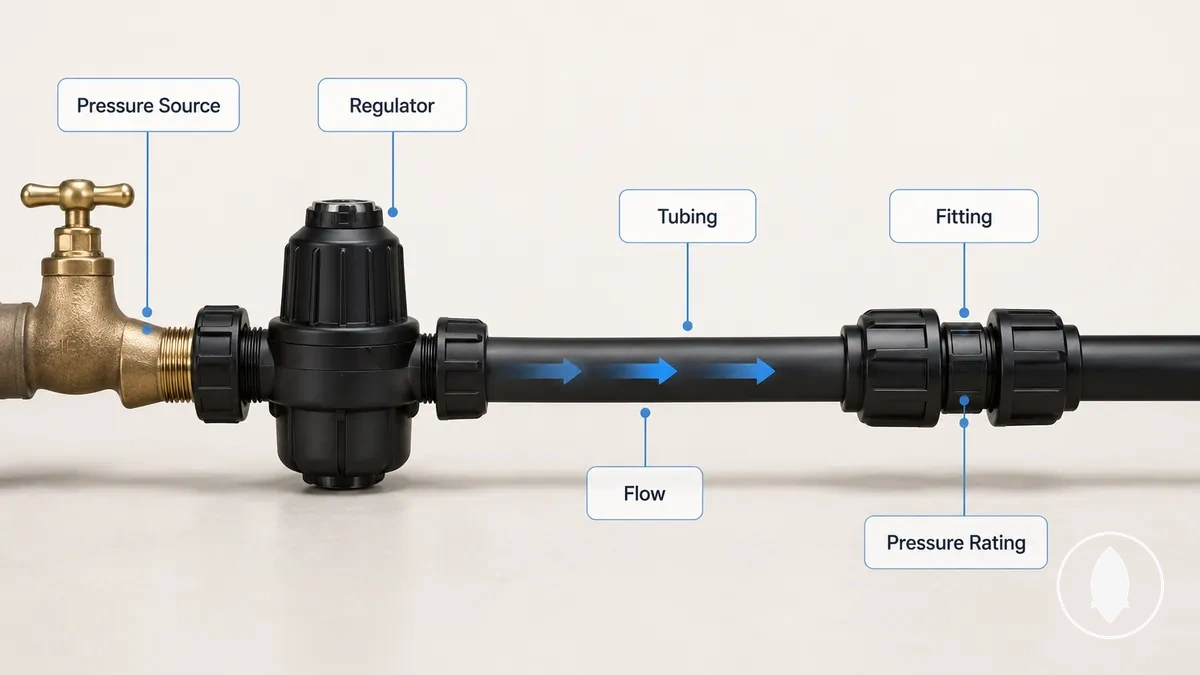

نطاق الضغط الطبيعي لوصلات الري بالتنقيط

يعتمد نطاق الضغط الطبيعي لوصلات الري بالتنقيط على تصنيف ضغط الوصلات والأنبوب وتصميم النظام بالكامل. لا يوجد رقم PSI عالمي دقيق يناسب كل نظام تنقيط. يجب أن يبقى ضغط التشغيل المناسب ضمن الحد المحدد من الشركة المصنعة لأضعف مكون متوافق.

يمكن فهم نطاق الضغط الطبيعي لوصلات الري بالتنقيط بسهولة أكبر من خلال تتبع مسار الضغط من مصدر المياه عبر المنظم إلى الأنبوب ووصلة التركيب. يوضح الرسم البياني أدناه كيف يمكن لاتجاه الضغط وتنظيمه التأثير على استقرار الوصلة دون اقتراح رقم PSI ثابت لكل تركيب.

يصف تصنيف الضغط حد الضغط الذي صُممت الوصلة أو الأنبوب للتعامل معه، بينما ضغط التشغيل هو الضغط الموجود أثناء الاستخدام العادي للنظام. هذه القيم ليست بالضرورة متطابقة. يساعد التوافق بين الأنبوب ووصلات الري بالتنقيط والمنظم في تحديد ما إذا كانت الوصلات تبقى مستقرة تحت ضغط العمل. قبل تغيير ضغط النظام، تحقق من الحد المحدد من الشركة المصنعة لكل مكون موصول.

في خط الضغط المنخفض، قد يساهم انخفاض ضغط التشغيل في تدفق غير متساوٍ إذا لم يكن النظام مصممًا لتلك الظروف. يحافظ خط التنقيط المنظم عادةً على ضغط تشغيل أكثر استقرارًا، بينما قد يتطلب اتصال صنبور الضغط الأعلى منظمًا قبل دخول المياه إلى أنبوب التنقيط. قبل تشخيص التسربات أو الانفصال، قارن ضغط التشغيل مع الحد المحدد من الشركة المصنعة لأضعف مكون من الوصلة أو الأنبوب.

يمكن تقييم نطاق الضغط الطبيعي لوصلات الري بالتنقيط بشكل أكثر وضوحًا من خلال تجميع حالات الضغط وفقًا لخطر الوصلة بدلاً من الاعتماد على قيمة PSI ثابتة واحدة. يلخص الجدول أدناه الحالات الشائعة والفحوصات التي قد تساعد في تحديد المشكلات المرتبطة بالضغط.

حالة الضغط	ما قد تشير إليه	خطر الوصلة	ما يجب فحصه
منخفض جدًا	انخفاض ضغط التشغيل أو تقييد التدفق	تدفق غير متساوٍ	إعداد المنظم وحالة الأنبوب وقيود التدفق المحتملة
منظم طبيعي	ضغط التشغيل ضمن نطاق العمل المقصود	احتمالية أقل للتسربات أو الانفصال عند توافق المكونات	تصنيف الضغط والحد المحدد من الشركة المصنعة
ضغط زائد	قد يتجاوز ضغط الخط ضغط التشغيل المقصود	احتمالية أعلى للتسربات والانفصال	منظم الضغط ومصدر الضغط وأضعف حد للأنبوب أو الوصلة

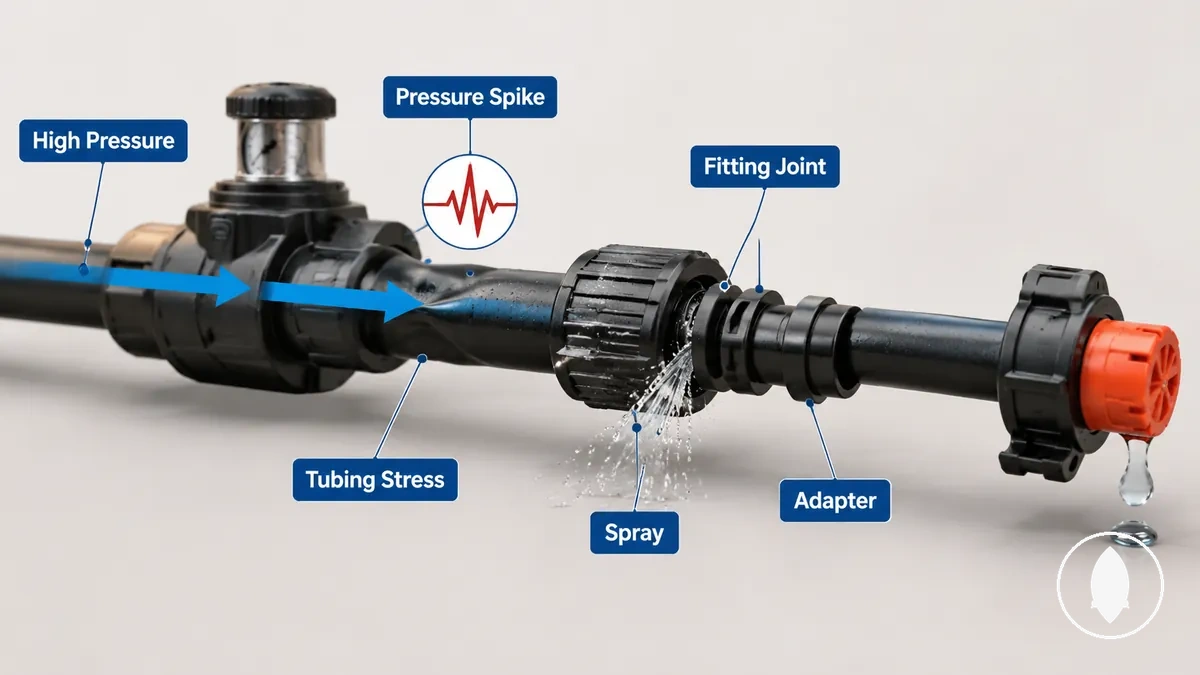

عندما يكون الضغط مرتفعًا جدًا

يمكن للضغط الزائد أن يضع إجهادًا إضافيًا على وصلة التوصيل وقد يدفع الوصلات الضعيفة إلى التسرب أو الرش أو الانفصال بشكل غير متوقع. يمكن لكل من الضغط المرتفع المستمر والارتفاعات القصيرة في الضغط أن يزيدا من إجهاد الأنبوب، على الرغم من أنهما قد يؤثران على الوصلة بشكل مختلف. لا يعني التسرب أو الانفصال بالضرورة أن الضغط هو السبب الوحيد، لكنه حالة مهمة يجب فحصها.

يمكن تشخيص حالة "عندما يكون الضغط مرتفعًا جدًا" بسهولة من خلال فحص وصلة التوصيل حيث تظهر الأعراض المرتبطة بالضغط عادةً. يوضح الرسم التوضيحي المشروح أدناه مسار الضغط ومنطقة التوصيل حيث قد يتطور الإجهاد الموضعي.

تشمل العلامات الشائعة للضغط الزائد عند وصلة التوصيل:

• تسرب يتطور حول وصلة التوصيل أو المحول
• رذاذ ناعم يتسرب من وصلة تحت ضغط مرتفع
• انفصال الموصل بعد ارتفاع أو طفرة في الضغط
• إجهاد أو تشوه مرئي في الأنبوب بالقرب من الوصلة
• فشل متكرر للموصل في نفس موقع التوصيل

إذا استمرت هذه الأعراض، قارن الوصلة مع ظروف التشغيل المتوقعة وتحقق مما إذا كان الضغط الزائد أو ارتفاع الضغط أو مشكلة محلية أخرى في الوصلة تزيد من حمل الضغط قبل الانتقال إلى تشخيص أكثر تفصيلاً.

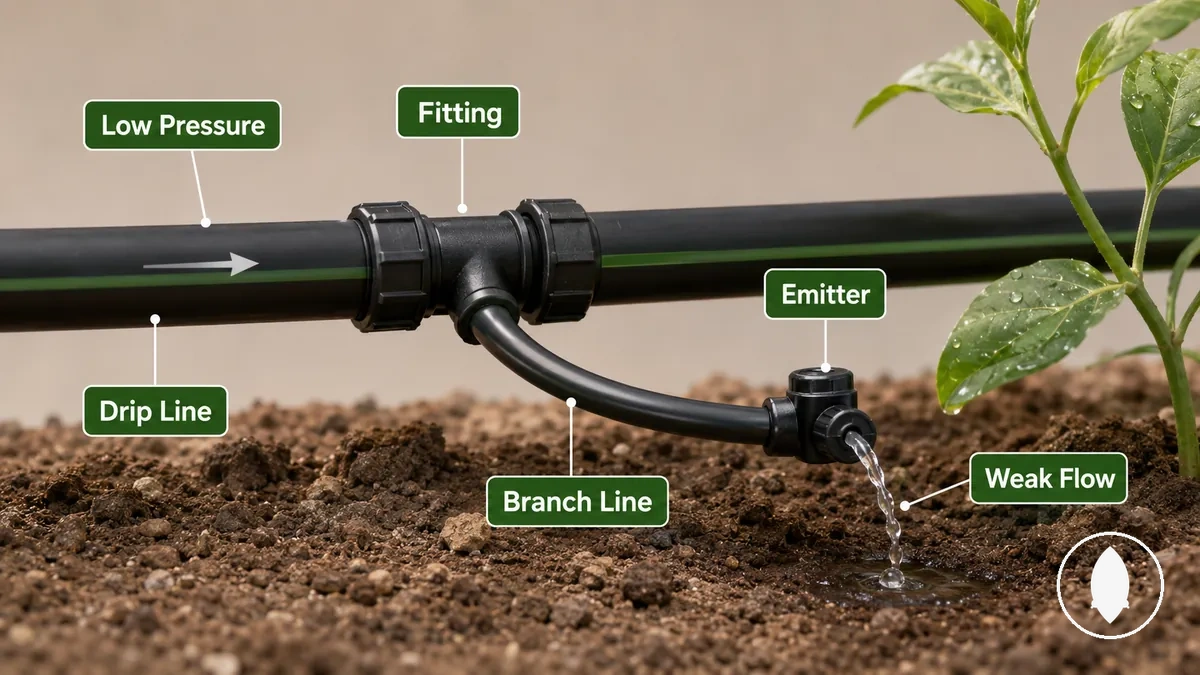

عندما يكون الضغط منخفضًا جدًا

عادةً ما يسبب الضغط المنخفض تدفقًا ضعيفًا أو غير متساوٍ عبر خط التنقيط بدلاً من إجبار وصلة التوصيل على الانفصال. يؤثر الضغط المنخفض عادةً على توصيل المياه قبل أن يخلق إجهادًا في الوصلة. يساعد هذا التمييز في فصل أعراض التدفق الناتجة عن الضغط المنخفض عن إجهاد الوصلة المرتبط غالبًا بالضغط المرتفع.

يمكن تقييم حالة "عندما يكون الضغط منخفضًا جدًا" بسهولة أكبر من خلال مقارنة توصيل المياه عبر خط التنقيط والنقاط والخط الفرعي. يوضح الرسم التوضيحي أدناه كيف يمكن أن يظهر التدفق الضعيف عند النقطة بينما تبقى وصلة التوصيل سليمة. يساعد ذلك في التمييز بين الأعراض المرتبطة بالتدفق وفشل الوصلة.

تساعد قائمة التحقق التالية في فصل التدفق الضعيف عن فشل الوصلة:

• تحقق مما إذا كانت النقاط تنتج تدفقًا ضعيفًا أو غير متساوٍ على طول الخط الفرعي.
• افحص النقاط والمرشح بحثًا عن انسداد قد يقلل من توصيل المياه.
• ضع في اعتبارك ما إذا كانت مسافات خط التنقيط الطويلة أو حدود التصميم تقلل الضغط بالقرب من نهاية الخط الفرعي.
• قارن إمدادات المياه المتاحة مع إعداد المنظم إذا كان هناك اشتباه في عدم كفاية الضغط.

يمكن أن يوجد الضغط المنخفض إلى جانب الانسداد أو نقص الإمداد أو حدود التصميم، لذا فإن التدفق الضعيف لا يشير بالضرورة إلى وجود وصلة توصيل معيبة. قارن نمط التدفق الكلي قبل اعتبار الوصلة نفسها هي السبب الرئيسي.

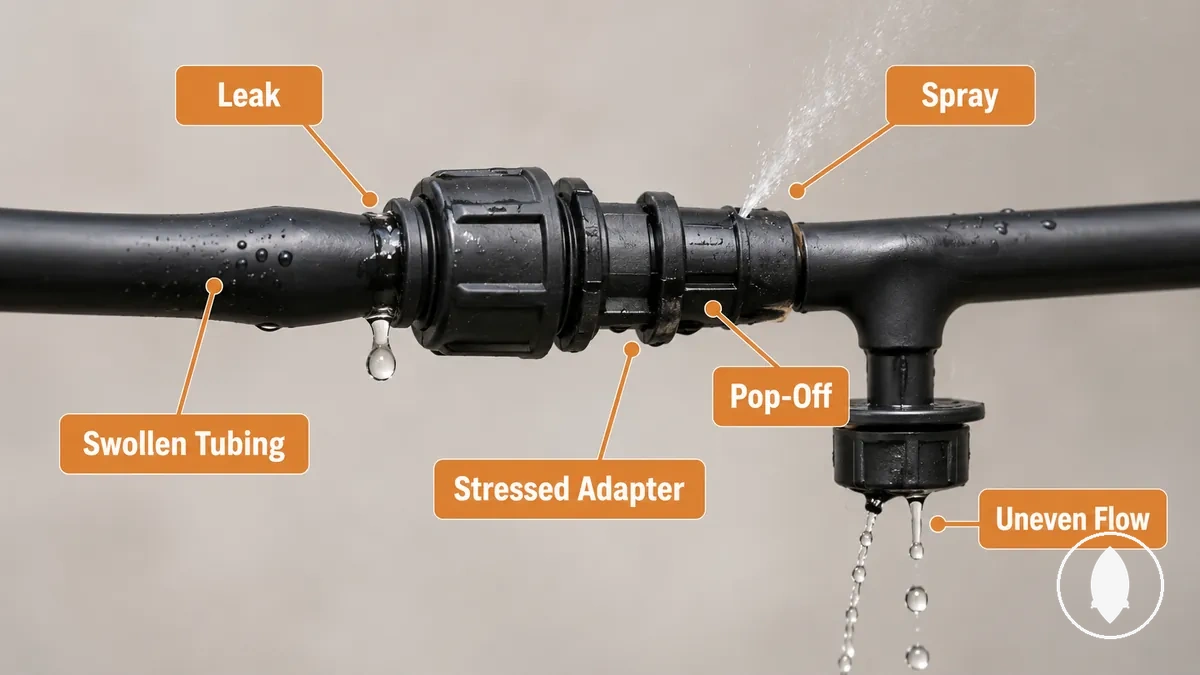

أعراض الضغط عند وصلات التوصيل

ينبغي تقييم أعراض الضغط عند وصلة التوصيل لأنها المكان الذي تظهر فيه التسربات والانفصال والرش وغيرها من العلامات المرئية على الأرجح. يمكن أن تشير أعراض الضغط هذه إلى أن الضغط يؤثر على الوصلة، على الرغم من أن التآكل العادي أو سوء الإدخال أو أنبوب غير مناسب قد ينتج عنها علامات تحذيرية مماثلة.

يصبح تحديد أعراض الضغط عند وصلات التوصيل أسهل من خلال فحص الموصل والأنبوب المحيط قبل البحث في مكان آخر في خط التنقيط. يسلط الرسم التوضيحي المشروح أدناه الضوء على العلامات الشائعة على مستوى الوصلة، بما في ذلك التسربات والرش ومفصل مرتخي ومحولات مجهدة. يساعد ذلك في التمييز بين الأعراض المرتبطة بالضغط ومشكلات التوصيل الأخرى دون افتراض سبب معين.

تساعد الأعراض المرئية في تحديد الفحص التالي بدلاً من تأكيد تشخيص كامل. قد يشير التسرب عند وصلة التوصيل إلى عرض ضغط أو مشكلة في الإغلاق. يمكن أن يشير الانفصال إلى ضغط مرتفع أو ملاءمة سيئة أو مشكلة أخرى في الوصلة، بينما قد يشير الرش أو التدفق غير المتساوي إلى خلل في الضغط حول النقطة. يمكن أن يشير الأنبوب المنتفخ والمحولات المجهدة إلى حمل ضغط إضافي، ولكن ينبغي تفسير هذه العلامات معًا قبل الانتقال إلى قرارات الإصلاح.

يصبح تنظيم أعراض الضغط عند وصلات التوصيل أسهل عندما يتم مطابقة كل علامة مرئية مع حالة الضغط المحتملة والفحص التالي عند نقطة الوصلة.

• تسرب: قد يشير إلى عرض ضغط أو إغلاق سيئ. الفحص التالي: فحص وصلة التوصيل وملاءمة الأنبوب.
• انفصال: قد يشير إلى ضغط مرتفع أو ملاءمة سيئة. الفحص التالي: فحص نقطة الوصلة وإدخال الأنبوب.
• رش أو تدفق غير متساوٍ: قد يشير إلى خلل في الضغط بالقرب من النقطة. الفحص التالي: فحص النقطة ووصلة التوصيل القريبة.
• أنبوب منتفخ: قد يشير إلى حمل ضغط إضافي. الفحص التالي: مقارنة حالة الأنبوب حول وصلة التوصيل.
• محولات مجهدة: قد تشير إلى تحميل متكرر للوصلة. الفحص التالي: فحص المحول والأنبوب المحيط بحثًا عن تشوه مرئي.

تسربات عند الموصلات تحت الضغط

عندما تتطور تسربات في وصلات الري بالتنقيط تحت الضغط، قد يسمح ختم الموصل أو ملاءمة الأنبوب أو نقطة التوصيل بتسرب المياه أو رشها. يمكن للضغط أن يكشف سطح إغلاق ضعيفًا أو ملاءمة أنبوب غير مثالية، لكن الفحص الموضعي ضروري قبل اعتبار الضغط هو السبب الوحيد.

قد تستجيب الموصلات المختلفة لضغط الخط بشكل مختلف اعتمادًا على سطح الإغلاق وملاءمة الأنبوب والتوافق مع وصلة التوصيل. قد يشير التسرب البطيء إلى مشكلة طفيفة في الإغلاق، بينما يمكن أن يشير الرذاذ الناعم إلى أن الضغط يتسرب عند نقطة التوصيل. قد تخلق نقاط التوصيل البالية أو الأنبوب المُدخل بشكل سيئ سلوك تسرب مماثل حتى عندما لا يكون الضغط هو الشرط المساهم الوحيد.

يساعد الفحص السريع في تحديد مكان بدء التسرب قبل تجاوز الموصل نفسه. افحص نقاط التوصيل هذه أولاً:

• افحص ختم الموصل بحثًا عن تسرب حول وصلة التوصيل.
• تحقق مما إذا كانت ملاءمة الأنبوب مُدخلة بالكامل ومتوافقة مع نوع الموصل.
• ابحث عن رذاذ يتطور عند نقطة التوصيل أثناء تعرض النظام للضغط.
• افحص سطح الإغلاق بحثًا عن تآكل أو حركة قد تزيد من خطر التسرب.

إذا أشارت هذه الفحوصات الموضعية إلى أن الضغط يساهم في التسرب، راجع التسربات المرتبطة بالضغط للحصول على إرشادات تشخيصية أوسع دون اعتبار هذا القسم الفرعي دليلاً كاملاً لإصلاح التسربات.

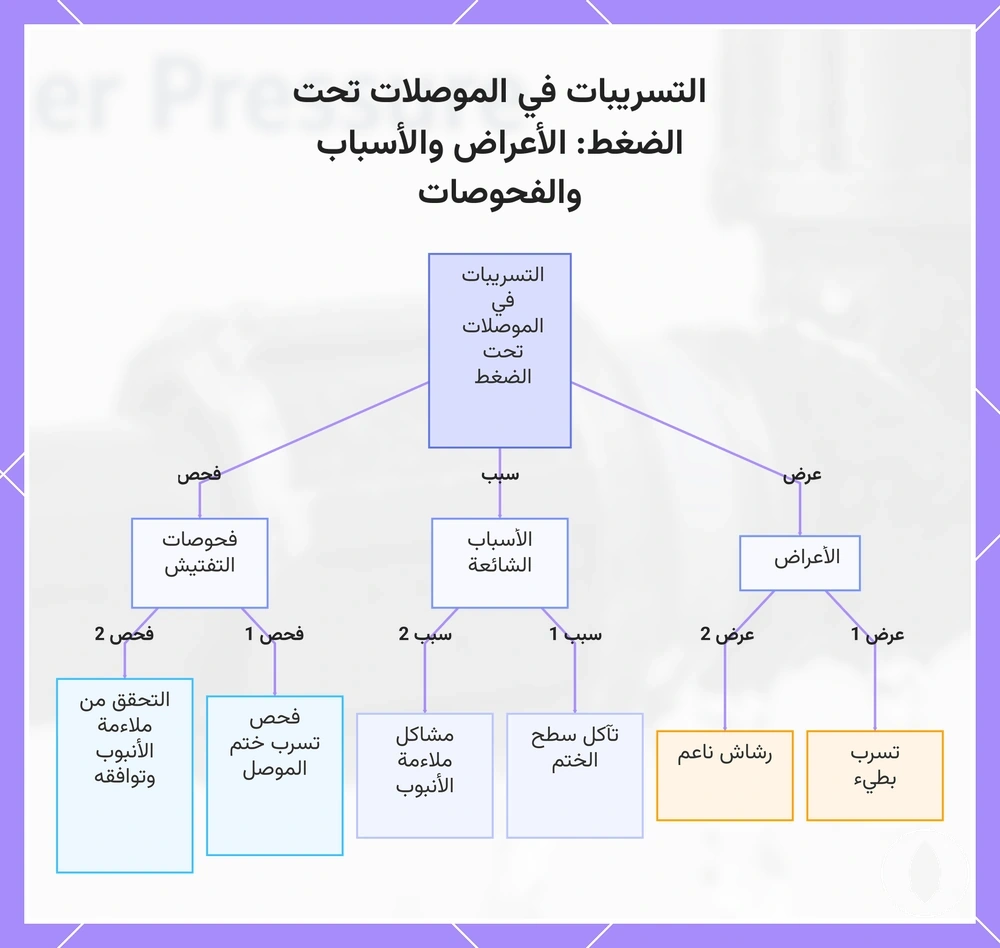

يوضح هذا المخطط الأعراض الشائعة والأسباب المحتملة والفحوصات الموصى بها للتسريبات في موصلات الري بالتنقيط تحت الضغط.

انفصال الوصلات أو النقاط

عندما تبدأ الوصلات أو النقاط في الانفصال، قد يكون الضغط يضع قوة أكبر على الوصلة مما يستطيع الأنبوب الاحتفاظ بها. يمكن أن تؤدي الملاءمة السيئة أو فتحة الأنبوب البالية أو الأنبوب التالف أيضًا إلى تقليل الاحتفاظ، لذا ينبغي تقييم الضغط إلى جانب هذه الظروف الموضعية.

يعتمد الاحتفاظ على مدى ثبات الوصلة أو النقطة داخل فتحة الأنبوب تحت ضغط التشغيل. قد تقلل فتحة الأنبوب المشدودة من الاحتفاظ، بينما يمكن للأنبوب التالف أن يزيد من إضعاف وصلة التوصيل. قد تستجيب أنماط الوصلات المختلفة للضغط بشكل مختلف، لذا فإن فحص حالة الوصلة أكثر موثوقية من افتراض سبب واحد. يمكن أن يساعد الفحص الموضعي السريع في تحديد الفحص التالي دون التوسع في عملية استكشاف أخطاء كاملة.

افحص النقاط التالية قبل تجاوز وصلة التوصيل:

• لاحظ ما إذا كانت الوصلة أو النقطة تبدأ في الانفصال فقط عندما يزداد الضغط.
• افتحة الأنبوب بحثًا عن تمدد أو تآكل أو تلف قد يقلل من الاحتفاظ.
• تأكد من أن نمط الوصلة مناسب للأنبوب ومُدخل بالكامل.
• ابحث عن علامات سوء الملاءمة أو تلف الأنبوب حول وصلة التوصيل.

قد ينتج الانفصال عن مزيج من الضغط وسوء الملاءمة والأنبوب التالف بدلاً من حالة واحدة. لاستكشاف أخطاء أوسع، راجع انفصال الوصلات.

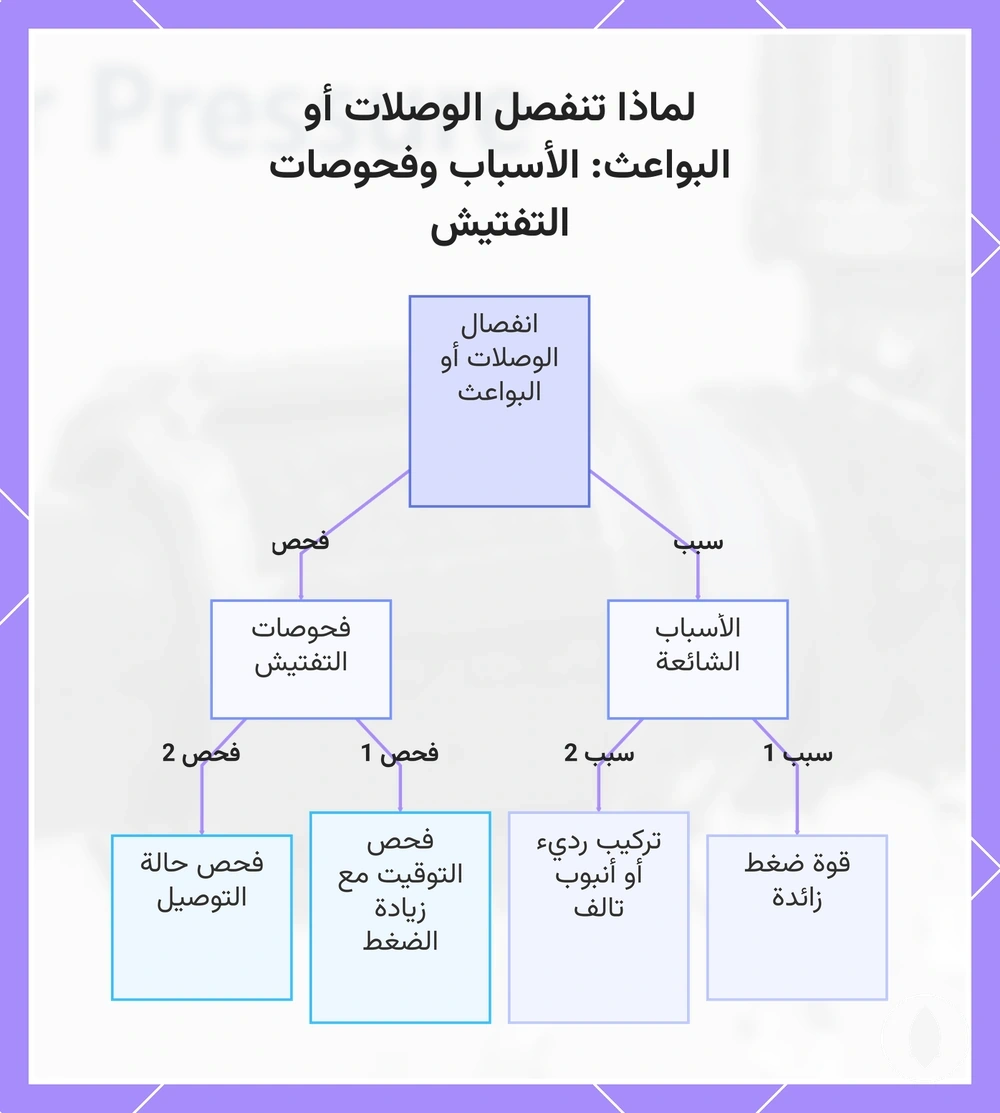

يوضح هذا المخطط الأسباب الرئيسية لانفصال الوصلات أو البواعث وفحوصات التفتيش الأساسية لتشخيص المشكلة.

النقاط الراشّة والتدفق غير المتساوي

عندما يتطور رش النقاط أو تدفق غير متساوٍ بالقرب من الوصلات والنقاطات، قد يكون خلل في الضغط يؤثر على توصيل المياه. يمكن أن تشير أنماط التدفق هذه إلى تغير ظروف الضغط، على الرغم من أن الانسداد أو طول الخط الفرعي أو حالة النقطة قد تساهم في العرض.

يمكن لخلل الضغط أن يغير سلوك التدفق على طول الخط الفرعي دون التأثير على كل نقطة بنفس الطريقة. قد يحدث رش النقاط أو التغبش عندما يغادر المياه النقطة كرذاذ ناعم، بينما قد يشير التدفق الضعيف إلى انخفاض التوصيل. يمكن أن يشير التدفق غير المتساوي بين النقاط المتجاورة إلى تغير ظروف الضغط، ولكن ينبغي أيضًا مراعاة القيود الموضعية أو حالة النقطة قبل استخلاص النتيجة.

تساعد الملاحظات التالية في التمييز بين أنماط التدفق الشائعة المرتبطة بالضغط:

• النقاط الراشّة: قد تشير إلى خلل في الضغط بالقرب من النقطة أو وصلة التوصيل.
• التغبش: الرذاذ الناعم من النقطة يمكن أن يشير إلى تغير في سلوك التدفق.
• التدفق الضعيف: قد يشير إلى انخفاض الضغط أو قيد موضعي آخر يؤثر على توصيل المياه.
• التدفق غير المتساوي: قارن النقاط المتجاورة على نفس الخط الفرعي لتحديد ما إذا كان النمط معزولاً أم متكررًا.

أنماط التدفق هذه هي أدلة تشخيصية مفيدة، ولكن ينبغي تفسيرها مع حالة الضغط وحالة الأنبوب وحالة النقطة بدلاً من التعامل معها كدليل على سبب واحد.

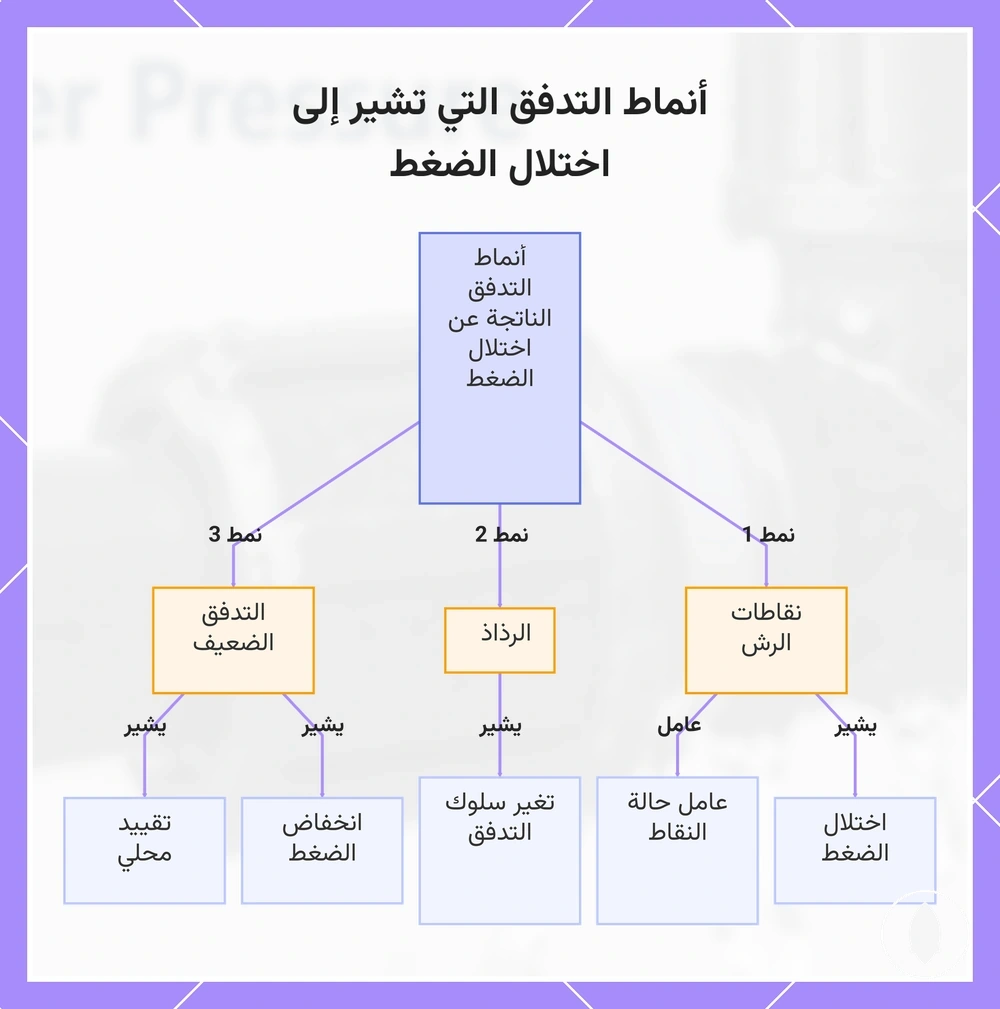

يوضح هذا المخطط ثلاثة أنماط تدفق شائعة (نقاطات الرش، والرذاذ، والتدفق الضعيف) وما تشير إليه حول اختلال الضغط في أنظمة الري بالتنقيط.

تصنيف الضغط وتوافق الأنبوب

ينبغي فحص تصنيف الضغط وتوافق الأنبوب معًا قبل اتخاذ قرار الإصلاح. قد لا يؤدي نوع وصلة يعمل مع حجم أنبوب وقوة جدار وطريقة توصيل معينة بنفس الطريقة مع تركيبة أخرى تحت ظروف ضغط مماثلة. يساعد تقييم وصلة التوصيل الكاملة في تقليل خطر الفشل قبل استبدال الأجزاء الفردية.

يصف تصنيف الضغط ظروف التشغيل التي صُممت الوصلات والأنابيب المتوافقة للتعامل معها، بينما يعتمد توافق الأنبوب على كيفية عمل نوع الوصلة وحجم الأنبوب وقوة الجدار وطريقة التوصيل معًا. قد لا توفر وصلة التوصيل الآمنة في مواصفات أنبوب معينة نفس الاحتفاظ في مواصفات أخرى. إذا ظهرت أعراض مرتبطة بالضغط مثل التسربات أو الانفصال، قارن المكونات المتصلة قبل تحديد الجزء الذي يحتاج إلى اهتمام.

تصنيف الضغط له معنى عملي فقط عندما يُنظر إليه جنبًا إلى جنب مع الأنبوب ونوع الموصل المطابق. يلخص الجدول أدناه فحوصات التوافق الرئيسية التي يمكن أن توجه قرار الإصلاح.

عامل التوافق	أهميته	خطر الفشل المحتمل	قرار الإصلاح
نوع الوصلة	يجب أن يناسب طريقة التوصيل المقصودة	انخفاض الاحتفاظ أو تسربات	تأكيد التوافق قبل الاستبدال
حجم الأنبوب وقوة الجدار	يؤثران على مدى ثبات الوصلة	وصلة توصيل مرتخية أو انفصال	مقارنة مواصفات الأنبوب قبل الإصلاح
تصنيف الضغط	يجب أن يتوافق مع الأنابيب والوصلات المتوافقة	خطر فشل أكبر تحت الضغط	فحص مجموعة التوصيل الكاملة
طريقة التوصيل	تؤثر على الإغلاق والاحتفاظ	تسرب أو وصلة توصيل غير مستقرة	مراجعة التوافق تحت ضغط المياه قبل اتخاذ قرار الإصلاح

نوع الوصلة وقوة الأنبوب

ينبغي تقييم نوع الوصلة وقوة الأنبوب معًا لأن الاحتفاظ بالوصلة يعتمد على كلا جزئي مجموعة التوصيل. قد تستجيب الوصلة الشوكية أو الوصلة الضاغطة بشكل مختلف لحمل الضغط اعتمادًا على قوة الأنبوب وحالة الجدار والإمساك والتوافق الكلي بدلاً من نمط الموصل وحده.

تعتمد الوصلات الشوكية على الإمساك بين الوصلة والأنبوب، بينما تستخدم الوصلات الضاغطة طريقة توصيل مختلفة لتثبيت الأنبوب. لا يوجد نوع وصلات أفضل بشكل مطلق لأن قوة الأنبوب وحالة الجدار والحجم تؤثر على كيفية استجابة وصلة التوصيل لحمل الضغط. إذا ضعفت حالة جدار الأنبوب أو تمددت، قد ينخفض الإمساك ويزداد خطر الفشل حتى عندما يكون نوع الوصلة مناسبًا. افحص وصلة التوصيل وحالة الأنبوب معًا قبل تحديد ما إذا كان الإصلاح أو الاستبدال ضروريًا.

توضح المقارنة أدناه كيف يعمل نوع الوصلة وقوة الأنبوب معًا تحت الضغط:

عامل التوصيل	اعتبار الاحتفاظ بالضغط
الوصلات الشوكية	يعتمد الإمساك على قوة الأنبوب وحالة الجدار والحجم الصحيح.
الوصلات الضاغطة	تعتمد طريقة التوصيل على أنبوب متوافق وتجميع صحيح لمقاومة حمل الضغط.

حدود ضغط شريط التنقيط والأنبوب الدقيق والخط الرئيسي

يتحمل شريط التنقيط والأنبوب الدقيق وأنبوب الخط الرئيسي ظروف ضغط مختلفة عند وصلاتها، لذا ينبغي التحقق من نوع الخط قبل اعتبار الوصلة مصدر المشكلة. تختلف حدود الضغط حسب نوع الخط وحدود الشركة المصنعة، مما يعني أن نفس حمل الضغط يمكن أن يخلق خطر فشل مختلف اعتمادًا على الأنبوب والمحولات المستخدمة.

صُمم شريط التنقيط والأنبوب الدقيق وأنبوب الخط الرئيسي لظروف تشغيل مختلفة، مما يجعل المحولات والوصلات المتوافقة جزءًا مهمًا من إدارة الضغط. قد لا تؤدي وصلة التوصيل التي تعمل بشكل جيد على نوع خط واحد بنفس الطريقة على نوع آخر إذا اختلف حمل الضغط أو حالة الأنبوب أو حدود الشركة المصنعة. قبل استبدال الوصلة، تحقق من نوع الخط والمحولات المطابقة وحدود الشركة المصنعة لتحديد ما إذا كان حد الضغط أو وصلة التوصيل هو الأكثر مساهمة في العرض.

يلخص الجدول أدناه كيف يؤثر نوع الخط على خطر الوصلة المرتبط بالضغط.

نوع الخط	اعتبار حد الضغط	خطر الفشل المحتمل
شريط التنقيط	تعتمد حدود الضغط على حدود الشركة المصنعة والمحولات المتوافقة.	قد يزداد خطر الفشل إذا تجاوز الضغط ظروف التشغيل المقصودة.
الأنبوب الدقيق	تعتمد حدود الضغط على مواصفات الأنبوب وتوافق الوصلة.	قد تحدث تسربات أو حركة في الوصلة عندما يتجاوز حمل الضغط الظروف المناسبة.
أنبوب الخط الرئيسي	تختلف حدود الضغط مع تصميم الأنبوب وحدود الشركة المصنعة.	يعتمد خطر الفشل على الوصلات والمحولات المتوافقة وحمل الضغط.

منظمات الضغط قبل وصلات الري بالتنقيط

عند حدوث أعطال متكررة في الوصلات، تعمل منظمات الضغط على تقليل الضغط قبل وصوله إلى الوصلات النهائية عندما تكون موضوعة بشكل صحيح في خط الري. يعتمد مستوى الحماية على موضع المنظم وتكوين النظام وملاءمة المنظم لحالة الضغط وليس على المنظم وحده.

يحدد موضع المنظم المكونات التي تتلقى ضغط خط مخفضًا. في العديد من الأنظمة، يوضع منظم الضغط بعد مصدر المياه وقبل المرشح والمحول والوصلة والخط النهائي، بحيث تصبح تلك المكونات المتصلة هي الوصلة المحمية. إذا استمرت التسربات المتكررة أو انفصال الموصلات، تأكد من أن وصلة التوصيل المتأثرة تقع فعليًا بعد المنظم قبل افتراض أن الوصلة نفسها هي المسؤولة.

يوضح تسلسل التنسيب أدناه كيف يغير موضع المنظم ظروف الضغط النهائية.

ترتيب التوصيل	حالة الضغط	نتيجة الحماية
مصدر المياه ← منظم الضغط	يتم تقليل الضغط الوارد قبل دخول نظام التنقيط.	قد تتلقى الوصلات النهائية ضغطًا أقل عندما يكون المنظم موضوعًا بشكل صحيح.
منظم الضغط ← مرشح	تستمر المياه المفلترة عبر الجزء المنظم من الخط.	يبقى المرشح والوصلات النهائية ضمن مسار الضغط المنظم.
مرشح ← محول ← وصلة ← خط نهائي	يعتمد الضغط عند وصلة التوصيل على موضع المنظم وتكوين النظام الكلي.	يمكن لمنظم موضوع بشكل صحيح أن يساعد في تقليل خطر الفشل المرتبط بالضغط، على الرغم من أن المرشحات المسدودة أو الأنابيب التالفة أو الوصلات غير المتوافقة قد تساهم في مشكلات التوصيل.

في الأنظمة المغذية بالصنبور أو أنظمة الأحواض المرتفعة أو خطوط الري ذات الأعطال المتكررة للموصلات، قم بتقييم مصدر المياه وموضع المنظم والمرشح والمحول ووصلة التوصيل معًا قبل استنتاج أن الضغط وحده هو المسبب للعرض.

مطابقة PSI للمنظم مع النظام

يجب أن يتوافق PSI للمنظم مع خط التنقيط وتصنيف الوصلة ومتطلبات النقطة بدلاً من تفضيل ضغط عام. يعتمد ضغط الخرج المناسب على أضعف مكون في نظام الري لأن ذلك المكون يمكن أن يحدد نتيجة الضغط عند وصلة التوصيل.

تعني مطابقة خرج المنظم مع النظام مقارنة PSI للمنظم مع خط التنقيط وتصنيف الوصلة ومتطلبات النقطة بدلاً من الاعتماد على إعداد واحد لكل تركيب. إذا كان أحد المكونات لديه تحمل ضغط أقل من الآخرين، يصبح أضعف مكون يجب أن يوجه القرار. قد يؤدي عدم التطابق إلى زيادة احتمالية التسربات أو حركة الموصل أو أداء النقاط غير المتساوي، بينما قد يقلل ضغط الخرج المنخفض بشكل غير ضروري من توصيل المياه. تحقق من مكونات النظام قبل تغيير إعداد المنظم.

قبل اختيار أو ضبط PSI للمنظم، تحقق مما يلي:

• تأكيد نوع خط التنقيط وظروف التشغيل المقصودة له.
• مقارنة ضغط خرج المنظم مع تصنيف الوصلة.
• التحقق من متطلبات النقطة بحيث يناسب ضغط الخرج المحدد تخطيط الري.
• تحديد أضعف مكون لأنه قد يحدد نتيجة الضغط المناسبة.

مجموعات منظم المرشح ونقاط التوصيل

تجمع مجموعات منظم المرشح بين التحكم في الحطام والتحكم في الضغط قبل وصول المياه إلى وصلات الري بالتنقيط عندما تكون موضوعة بشكل صحيح في مسار التوصيل. يعتمد ما إذا كانت الوصلات تتلقى كلا الفائدتين على موضع مجموعة منظم المرشح، وليس فقط على استخدام واحدة.

تحدد نقاط التوصيل كيفية عمل المرشح والمنظم والمحول وموصل الأنبوب والوصلة معًا. يساعد المرشح في تقليل الحطام الذي يصل إلى وصلة التوصيل، بينما يدير المنظم ضغط الخط قبل وصوله إلى المكونات النهائية. قد يساعد هذا المزيج في تقليل مشكلات التدفق المرتبطة بالانسداد والإجهاد المرتبط بالضغط، لكن الترشيح لا يحل محل توافق الضغط بين خط التنقيط والوصلات والمكونات الأخرى المتصلة. تحقق من ترتيب التوصيل قبل اعتبار مجموعة منظم المرشح حلاً لكل عرض ضغط أو تدفق.

تحقق من ترتيب التوصيل قبل تقييم أداء الوصلة:

• مصدر المياه ← مجموعة منظم المرشح
• مرشح ← منظم
• منظم ← محول
• محول ← موصل الأنبوب
• موصل الأنبوب ← وصلة

تشخيص ما إذا كان الضغط هو السبب الحقيقي

يجب أن يؤكد تشخيص الضغط أن الضغط هو السبب قبل استبدال الوصلات أو تغيير مكونات أخرى. يمكن أن تنجم أعراض مماثلة عن الضغط أو سوء الملاءمة أو الانسدادات أو أخطاء التركيب، لذا فإن عرضًا واحدًا لا يكفي لتحديد المشكلة. قارن قراءة الضغط مع حالة الوصلة قبل اتخاذ قرار الإصلاح.

ابدأ بتحديد العرض الأساسي، ثم خذ قراءة ضغط عند نقطة قياس مناسبة في خط الري. قارن تلك القراءة مع حالة وصلة التوصيل والأنبوب والمكونات المجاورة بدلاً من الاعتماد على المظهر وحده. قد ينتج عن سوء الملاءمة أو الانسدادات أو أخطاء التركيب أعراض تشبه المشكلات المرتبطة بالضغط حتى عندما لا يكون ضغط الخط هو السبب الرئيسي. اتخذ القرار فقط بعد أن تدعم قراءة الضغط وحالة الوصلة نفس الاستنتاج.

استخدم قائمة التحقق التالية لتأكيد ما إذا كان الضغط هو السبب المحتمل:

• حدد العرض الأساسي قبل تغيير أي وصلات أو مكونات.
• خذ قراءة ضغط عند نقطة القياس المحددة.
• افحص وصلة التوصيل بحثًا عن سوء الملاءمة أو حالة الأنبوب أو أخطاء التركيب المرئية.
• تحقق من وجود انسدادات قد تؤثر على تدفق المياه بشكل مستقل عن الضغط.
• قارن قراءة الضغط مع حالة الوصلة قبل تحديد ما إذا كان الضغط هو السبب المحتمل.

إذا أشارت قراءة الضغط وحالة الوصلة إلى أسباب مختلفة، استمر في فحص التوافق أو المشكلات المتعلقة بالصيانة قبل استبدال الوصلات أو تعديل النظام.

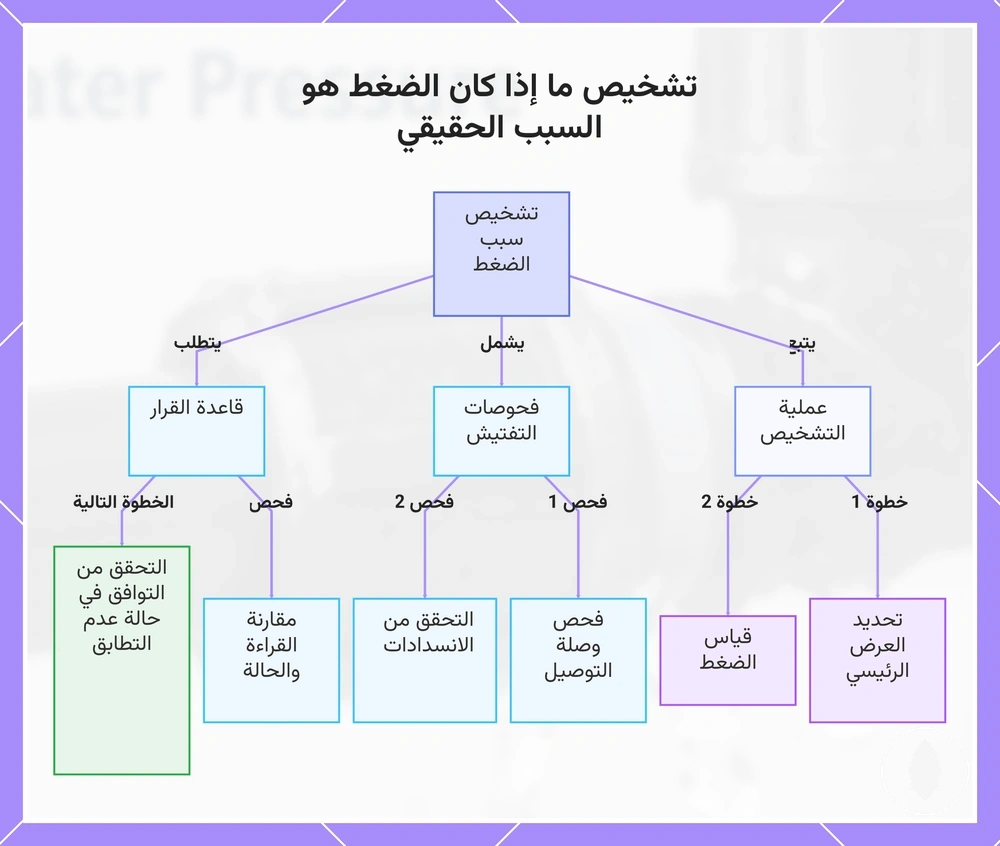

يحدد هذا المخطط خطوات التشخيص لتأكيد ما إذا كان الضغط هو السبب الجذري لمشاكل الري، بما في ذلك تحديد الأعراض والتفتيشات وقاعدة القرار.

قياس الضغط عند الصنبور وخط التنقيط

يساعد قياس الضغط عند الصنبور وخط التنقيط في تأكيد مكان حدوث تغيرات الضغط قبل استبدال الوصلات أو إجراء تعديلات أخرى. يوفر مقياس الضغط دليلاً مفيدًا عند أخذ قراءات الضغط في نقاط قياس متعددة بدلاً من موقع واحد. فسر كل قراءة ضغط إلى جانب تصنيفات الوصلة والأنبوب لأن نفس القراءة قد يكون لها معانٍ مختلفة عبر تكوينات النظام المختلفة.

قارن قراءات الضغط من المصدر إلى منطقة الوصلة لتحديد مكان تغير ضغط الخط. يمكن أن تختلف القراءات عند الصنبور ومخرج المنظم والخط الرئيسي والخط الفرعي ومنطقة الوصلة اعتمادًا على موضع المنظم وحالة التوصيل وتخطيط الري. لا يعني التغير عند نقطة قياس واحدة بالضرورة أن وصلة التوصيل هي السبب، لذا قارن قراءة الضغط مع الأعراض المرئية قبل تحديد الفحص التشخيصي التالي. ينبغي تفسير قراءات الضغط مقابل تصنيفات الوصلة والأنبوب المتوافقة بدلاً من تفسيرها بمعزل عن ذلك.

استخدم التسلسل التالي لجمع أدلة الضغط:

• قس عند الصنبور لتحديد قراءة الضغط الأولية.
• قس عند مخرج المنظم لمقارنة قراءة الضغط المنظم.
• قس على طول الخط الرئيسي لتحديد التغيرات قبل وصلات التفرع.
• قس عند الخط الفرعي لمقارنة ظروف الضغط الموضعية.
• قس بالقرب من منطقة الوصلة، ثم قارن قراءة الضغط مع حالة وصلة التوصيل والأنبوب قبل اتخاذ قرار التشخيص التالي.

فصل الضغط عن الملاءمة والانسدادات ومشكلات التركيب

يمكن أن ينتج نفس العرض في الوصلة عن أسباب مختلفة، لذا ينبغي تمييز الضغط عن الملاءمة والانسدادات ومشكلات التركيب قبل استبدال المكونات. قارن حالة الضغط مع ملاءمة الأنبوب ووصلة التوصيل وحالة التركيب المرئية لتحديد السبب الأكثر احتمالاً بدلاً من افتراض أن الضغط هو المسؤول.

استخدم قائمة التحقق التالية لفصل الأسباب الشائعة قبل اتخاذ قرار تشخيصي:

• الضغط: يظهر العرض إلى جانب تغير في ضغط الخط. الفحص: قارن حالة الضغط مع وصلة التوصيل. المعنى: قد يكون الضغط هو السبب المحتمل عندما تبدو ملاءمة الأنبوب وحالة التركيب مناسبة.
• ملاءمة الأنبوب: تظهر ملاءمة أنبوب مرتخية أو غير متناسقة. الفحص: افحص مفصل الأنبوب ووصلة التوصيل. المعنى: قد تفسر الملاءمة السيئة العرض حتى عندما يبدو الضغط مناسبًا.
• الانسدادات: تحدث تغيرات في التدفق في موقع واحد. الفحص: قارن موصلات التنقيط القريبة بحثًا عن تدفق مماثل. المعنى: قد يكون الانسداد الموضعي سببًا أكثر احتمالاً من الضغط.
• جودة الإدخال: الوصلة غير مُدخلة بالكامل. الفحص: افحص جودة الإدخال عند وصلة التوصيل. المعنى: قد يخلق الإدخال غير الكامل أعراضًا مشابهة للمشكلات المرتبطة بالضغط.
• مشكلات التركيب: يظهر الأنبوب التواءً أو إجهاد تركيب. الفحص: افحص مسار الأنبوب حول الوصلة. المعنى: قد يكون الإجهاد الميكانيكي هو السبب الرئيسي بدلاً من الضغط.

إذا كان العرض مقتصرًا على وصلة واحدة بينما تبقى الوصلات القريبة دون تغيير، اشتبه في مشكلة ملاءمة أو انسداد أو تركيب موضعية قبل تحديد الضغط كسبب محتمل. إذا ظهرت أعراض مماثلة عبر مناطق وصلات متعددة، استمر في فحص حالة الضغط مع توافق الوصلة والأنبوب.

إصلاحات مشكلات الوصلات المرتبطة بالضغط

عند تأكيد الضغط كسبب محتمل، يجب أن تبدأ الإصلاحات المرتبطة بالضغط بالتحكم في الضغط قبل استبدال الوصلات. عادةً ما يكون ضبط المنظم هو القرار الأول لأن الضغط الزائد يمكن أن يستمر في التأثير على وصلة التوصيل حتى بعد استبدال المكونات التالفة. تعتمد نتيجة الإصلاح على حالة الوصلة والأنبوب والمحولات والتوافق الكلي.

اختر الإصلاح وفقًا للسبب المؤكد بدلاً من استبدال المكونات فورًا. إذا كان الضغط الزائد موجودًا، قم بضبط المنظم قبل فحص الوصلات الفردية. إذا بدا الضغط مناسبًا ولكن العرض مستمر، تحقق من وجود وصلة تالفة أو حالة أنبوب سيئة أو عدم تطابق في المحول قد يؤثر على وصلة التوصيل. أعد اختبار الوصلة بعد كل تغيير لتحديد ما إذا كانت نتيجة الإصلاح قد تحسنت قبل الانتقال إلى إجراء آخر.

بعد تأكيد الضغط، استخدم قائمة التحقق التالية لتوجيه قرار الإصلاح:

1. عالج الضغط الزائد بضبط المنظم عندما يكون الضغط هو السبب المؤكد.
2. افحص الوصلة التالفة واستبدلها فقط إذا كانت حالتها قد لا توفر بعد ذلك وصلة توصيل موثوقة.
3. تحقق من حالة الأنبوب بحثًا عن تآكل أو تمدد أو تلف قد يقلل من الإغلاق أو الاحتفاظ.
4. تأكد من عدم وجود عدم تطابق في المحول يؤثر على التوافق بين المكونات المتصلة.
5. أعد اختبار وصلة التوصيل وقيم نتيجة الإصلاح قبل إجراء تغييرات إضافية.

إذا استمر العرض بعد التحكم في الضغط وفحص المكونات الموضعية، أعد تقييم وصلة التوصيل وظروف التوافق قبل استبدال أجزاء إضافية.

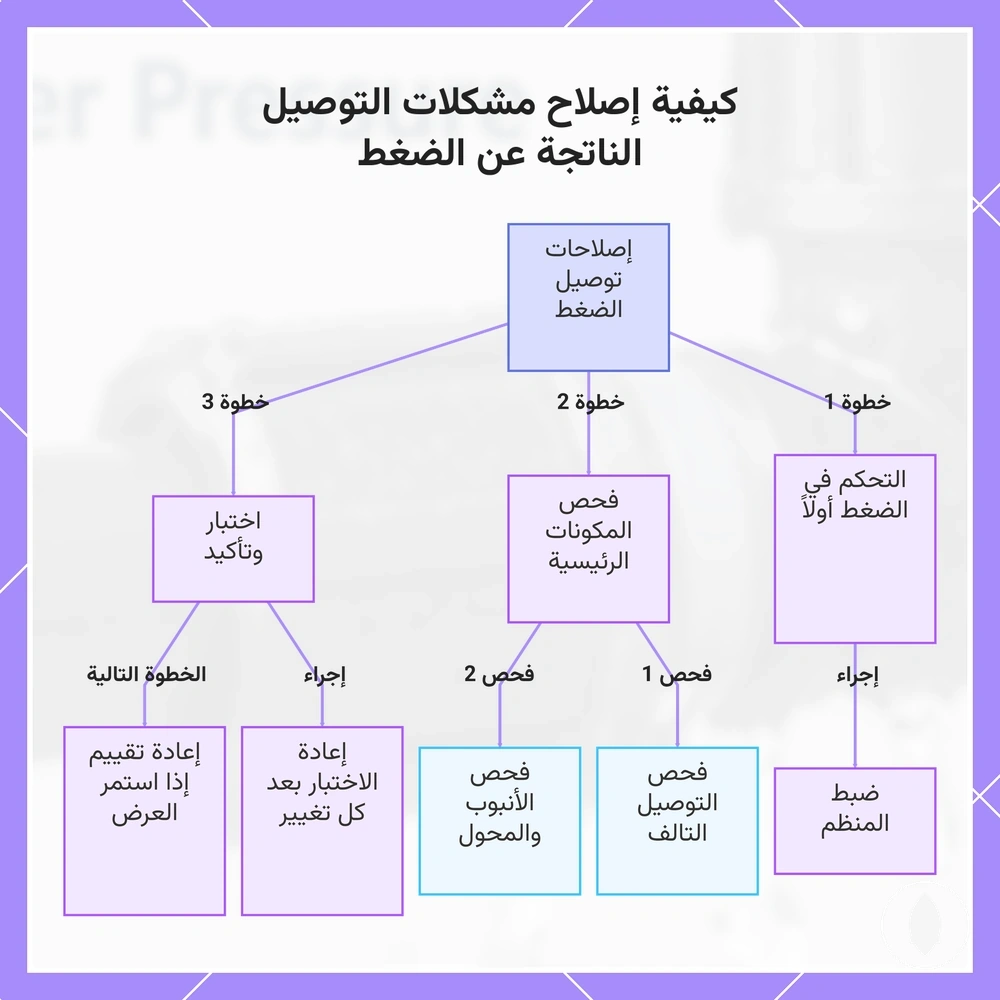

يوضح هذا المخطط العملية خطوة بخطوة لتشخيص وإصلاح مشكلات التوصيل المتعلقة بالضغط، بدءًا من التحكم في الضغط ثم فحص المكونات واختبارها.

خفض الضغط الزائد قبل استبدال الوصلات

اخفض الضغط قبل استبدال الوصلات عندما تم تحديد الضغط كسبب محتمل للمشكلة. أغلق مصدر المياه، وتحقق من الضغط، ونظم الخط إذا لزم الأمر، وأعد اختبار وصلة التوصيل قبل أن تقرر أن الوصلة نفسها قد تعطلت. قد لا تزال الوصلة التالفة أو غير المتوافقة تتطلب إصلاحًا حتى بعد خفض الضغط.

استخدم ترتيب الإجراءات التالي لتأكيد ما إذا كان خفض الضغط يغير العرض قبل استبدال المكونات:

• أغلق مصدر المياه قبل إجراء أي تعديل على وصلة التوصيل.
• تحقق من الضغط وقارن قراءة الضغط مع حالة وصلة التوصيل.
• نظم الخط عندما يبدو أن الضغط الزائد يساهم في العرض.
• أعد تشغيل مصدر المياه وأعد اختبار وصلة التوصيل لتحديد ما إذا كان العرض قد تغير.
• إذا بقي العرض بعد خفض الضغط، افحص وصلة التوصيل بحثًا عن تلف أو سوء ملاءمة أو حالة أنبوب أو عدم تطابق في المحول قبل اتخاذ قرار استبدال الوصلة.

إذا لم تظهر نتيجة إعادة الاختبار تحسنًا، استمر في فحص وصلة التوصيل وتوافق المكونات قبل استبدال أجزاء إضافية.

إصلاح أو استبدال الوصلات التي لا تثبت

قم بإصلاح الوصلة المتأثرة بالضغط فقط بعد التحكم في ضغط الخط وفحص وصلة التوصيل. أعد تركيب الوصلة عندما تبقى جودة الاحتفاظ مقبولة ولم تكن الوصلة مشغولة بالكامل، ولكن استبدلها إذا كانت الوصلة البالية أو الأنبوب التالف لم يعد يدعم اتصالاً موثوقًا. يجب أن يعتمد قرار الاستبدال على حالة الوصلة وحالة الأنبوب وتاريخ الضغط وليس على الضغط وحده.

افحص الوصلة والأنبوب قبل تحديد ما إذا كان الإصلاح أو الاستبدال مناسبًا. استخدم قائمة التحقق التالية لتقييم الوصلة بعد خفض الضغط:

• أعد تركيب الوصلة المتأثرة بالضغط إذا بدت وصلة التوصيل آمنة ولكنها لم تكن مشغولة بالكامل.
• أصلح أو استبدل الوصلة البالية عندما قد يقلل التآكل أو التشوه أو الارتخاء من جودة الاحتفاظ.
• افحص بحثًا عن أنبوب تالف، بما في ذلك الشقوق أو التمدد أو مفصل أنبوب ضعيف قد يمنع وصلة توصيل موثوقة.
• ضع في اعتبارك تاريخ ضغط النظام إذا كانت أحداث الضغط المتكررة قد أثرت على جودة الاحتفاظ بمرور الوقت.
• اختر الاستبدال فقط عندما تظل حالة الوصلة أو جودة الاحتفاظ غير مناسبة بعد إعادة التركيب والفحص.

إذا استمرت الأعطال المتكررة بعد الإصلاح أو الاستبدال، افحص الأنبوب القريب والمكونات المتصلة بدلاً من التركيز على وصلة واحدة. لمتابعة أوسع، راجع فحوصات الصيانة للضغط لتحديد ما إذا كانت مشكلات الوصلة المتكررة تشير إلى حاجة صيانة أوسع.
