Raccords d’irrigation goutte à goutte et problèmes de pression d’eau

Lorsque les raccords d’irrigation goutte à goutte fuient, se détachent ou produisent un débit irrégulier, la pression d’eau peut affecter la connexion entre le tube et les connecteurs. Les problèmes de pression se manifestent généralement par des défaillances au niveau des connexions, influencées par la plage de pression, l’ajustement et la régulation. Un problème de pression peut augmenter le risque de fuite, mais il n’est qu’une cause possible parmi d’autres, comme un mauvais ajustement, l’installation, un colmatage ou l’état du tube.

La pression d’eau est la force qui déplace l’eau dans un système d’irrigation goutte à goutte, tandis que la plage de pression décrit les conditions de fonctionnement que les raccords et les tubes d’irrigation goutte à goutte sont censés supporter. Un régulateur de pression peut aider à gérer la pression de la ligne avant qu’elle n’atteigne les connecteurs. La compatibilité entre le tube, les raccords et le régulateur reste importante, car un ajustement inapproprié peut encore entraîner des fuites ou une instabilité.

Si les connecteurs commencent à se détacher, des fuites se développent autour des joints ou un débit irrégulier apparaît sur la ligne d’irrigation, vérifier la pression d’eau est un point de départ judicieux. Ces symptômes doivent être considérés en même temps que l’état du tube, l’ajustement du connecteur et la régulation de la pression, plutôt que la pression seule. Pour des conseils plus larges sur les types de raccords, le dimensionnement et l’application, consultez le hub des raccords d’irrigation goutte à goutte avant de réduire le diagnostic aux causes liées à la pression.

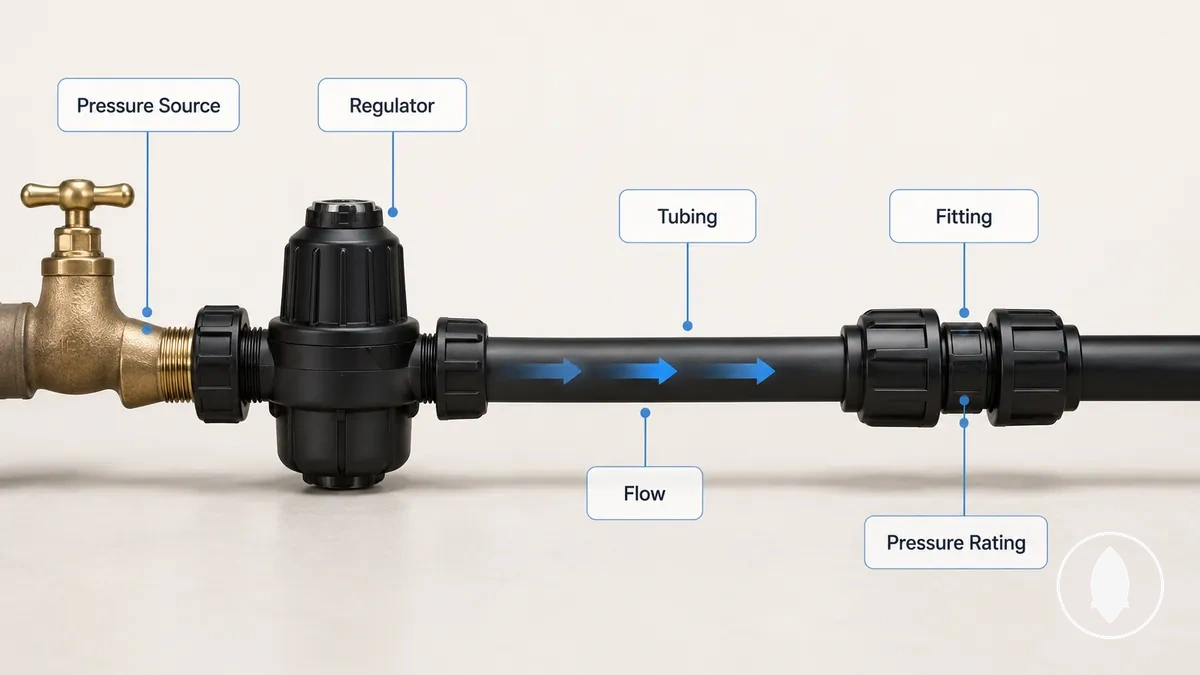

Plage de pression normale pour les raccords d’irrigation goutte à goutte

La plage de pression normale pour les raccords d’irrigation goutte à goutte dépend de l’indice de pression des raccords, des tubes et de la conception globale du système. Il n’existe pas de PSI universel exact qui convienne à chaque système goutte à goutte. La pression de fonctionnement appropriée doit rester dans la limite du fabricant pour le composant compatible le plus faible.

La plage de pression normale pour les raccords d’irrigation goutte à goutte est plus facile à comprendre en suivant le chemin de la pression depuis la source d’eau à travers le régulateur jusqu’au tube et à la connexion du raccord. Le diagramme ci-dessous montre comment la direction et la régulation de la pression peuvent influencer la stabilité du raccord sans suggérer un PSI fixe pour chaque installation.

Un indice de pression décrit la limite de pression qu’un raccord ou un tube est conçu pour supporter, tandis que la pression de fonctionnement est la pression présente pendant l’utilisation normale du système. Ces valeurs ne sont pas nécessairement les mêmes. La compatibilité entre le tube, les raccords d’irrigation goutte à goutte et le régulateur aide à déterminer si les connexions restent stables sous pression de travail. Avant de modifier la pression du système, vérifiez la limite du fabricant pour chaque composant connecté.

Dans une ligne basse pression, une pression de fonctionnement réduite peut contribuer à un débit irrégulier si le système n’est pas conçu pour ces conditions. Une ligne goutte à goutte régulée maintient généralement une pression de fonctionnement plus stable, tandis qu’un raccord de robinet à haute pression peut nécessiter un régulateur avant que l’eau n’entre dans le tube goutte à goutte. Avant de diagnostiquer des fuites ou des détachements, comparez la pression de fonctionnement avec la limite du fabricant du composant de raccord ou de tube le plus faible.

La plage de pression normale pour les raccords d’irrigation goutte à goutte peut être évaluée plus clairement en regroupant les conditions de pression selon le risque pour le raccord plutôt qu’en se basant sur une seule valeur PSI fixe. Le tableau ci-dessous résume les conditions courantes et les vérifications qui peuvent aider à identifier les problèmes liés à la pression.

Condition de pression	Ce qu’elle peut indiquer	Risque pour le raccord	Que vérifier
Trop basse	Pression de fonctionnement réduite ou débit restreint	Débit irrégulier	Réglage du régulateur, état du tube et restrictions de débit possibles
Normale régulée	La pression de fonctionnement se situe dans la plage de travail prévue	Probabilité plus faible de fuites ou de détachements lorsque les composants sont compatibles	Indice de pression et limite du fabricant
Pression excessive	La pression de la ligne peut dépasser la pression de fonctionnement prévue	Probabilité plus élevée de fuites et de détachements	Régulateur de pression, source de pression et limite du tube ou du raccord le plus faible

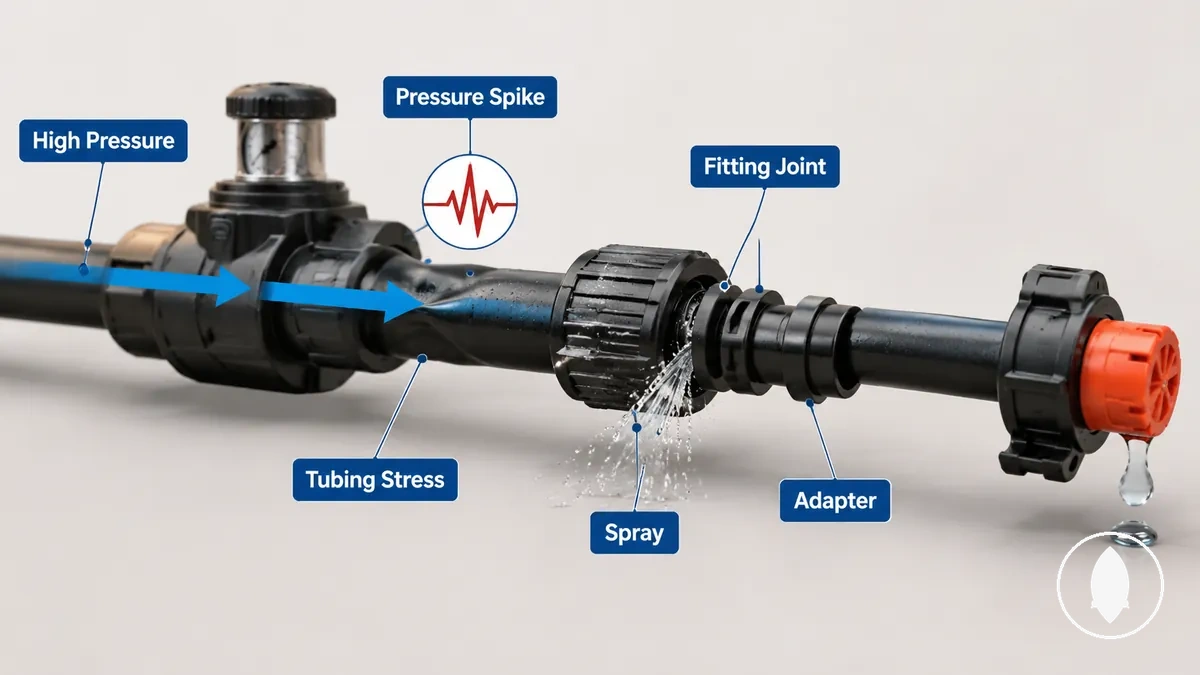

Quand la pression est trop élevée

Une pression excessive peut exercer un stress supplémentaire sur un joint de raccord et peut forcer des connexions faibles à fuir, à pulvériser ou à se libérer de manière inattendue. Une pression élevée constante et de brèves surpressions peuvent toutes deux augmenter le stress du tube, bien qu'elles puissent affecter la connexion différemment. Une fuite ou un détachement ne signifie pas nécessairement que la pression est la seule cause, mais c'est une condition importante à vérifier.

Quand la pression est trop élevée est plus facile à diagnostiquer en examinant le joint du raccord où les symptômes liés à la pression apparaissent généralement. L'illustration annotée ci-dessous met en évidence le chemin de la pression et la zone de connexion où un stress local peut se développer.

Les signes courants d'une pression excessive au niveau du joint du raccord incluent :

• Fuite se développant autour du joint du raccord ou de l'adaptateur
• Fine pulvérisation s'échappant d'une connexion sous haute pression
• Détachement du connecteur suite à une surpression ou à une brusque montée de pression
• Stress visible ou déformation du tube près de la connexion
• Défaillance répétée du connecteur au même emplacement du raccord

Si ces symptômes persistent, comparez la connexion avec ses conditions de fonctionnement attendues et vérifiez si une pression excessive, une surpression ou un autre problème local de raccord augmente la charge de pression avant de passer à un diagnostic plus détaillé.

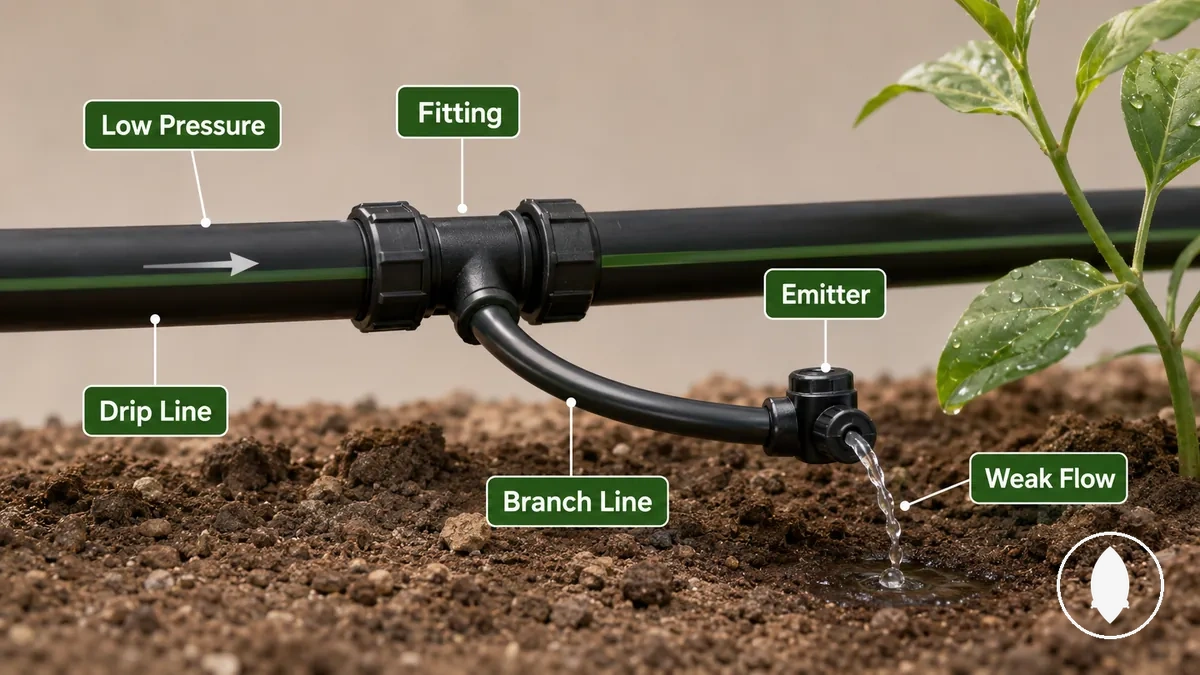

Quand la pression est trop basse

Une pression basse provoque généralement un débit faible ou irrégulier dans la ligne goutte à goutte plutôt que de forcer une connexion de raccord à se libérer. Une pression réduite affecte souvent la distribution d’eau avant de créer un stress sur la connexion. Cette distinction permet de séparer les symptômes de débit liés à une basse pression du stress du raccord plus souvent associé à une pression élevée.

Quand la pression est trop basse est plus facile à évaluer en comparant la distribution d’eau sur la ligne goutte à goutte, l’émetteur et la ligne secondaire. L’illustration ci-dessous montre comment un débit faible peut apparaître à un émetteur tandis que la connexion du raccord reste intacte. Elle aide à distinguer les symptômes liés au débit d’une défaillance du raccord.

La liste de vérification suivante aide à séparer un débit faible d’une défaillance du raccord :

• Vérifiez si les émetteurs produisent un débit faible ou irrégulier le long de la ligne secondaire.
• Inspectez les émetteurs et le filtre pour détecter un colmatage qui pourrait réduire la distribution d’eau.
• Considérez si de longues distances de ligne goutte à goutte ou des limites de disposition réduisent la pression près de l’extrémité de la ligne secondaire.
• Comparez l’alimentation en eau disponible avec le réglage du régulateur si une pression insuffisante est suspectée.

Une basse pression peut coexister avec un colmatage, une sous-alimentation ou des limites de disposition, donc un débit faible n’indique pas nécessairement une connexion de raccord défectueuse. Comparez le schéma de débit global avant de considérer le raccord lui-même comme la cause principale.

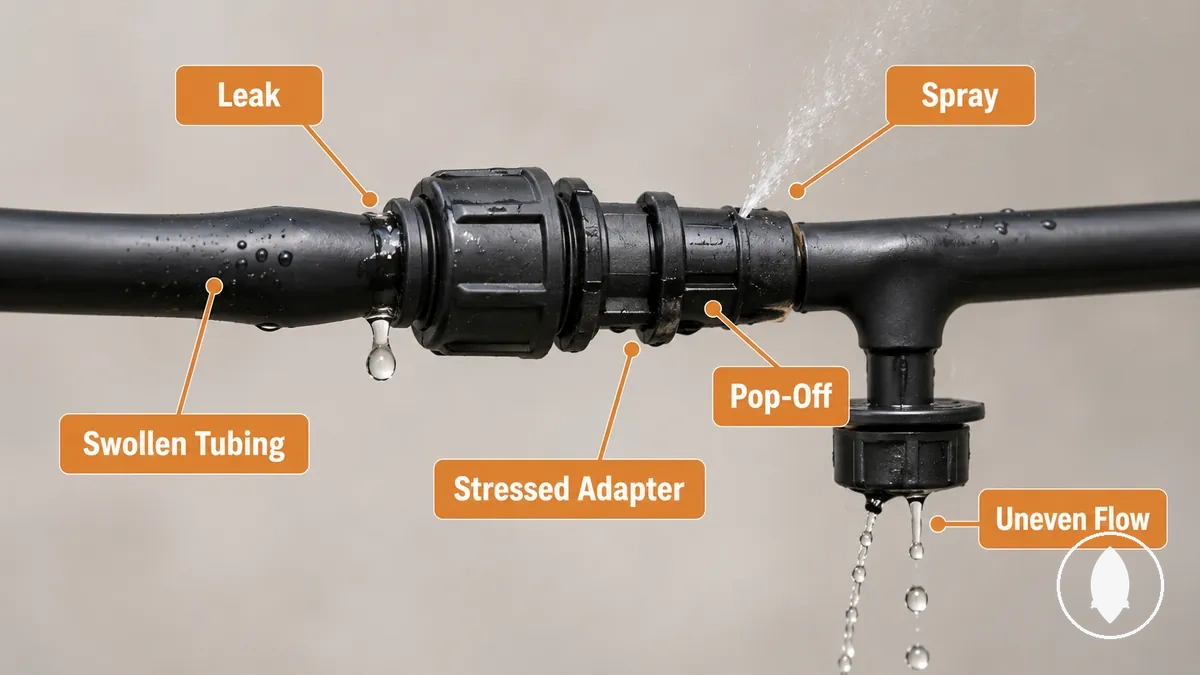

Symptômes de pression au niveau des connexions des raccords

Les symptômes de pression doivent être évalués au niveau de la connexion du raccord, car c’est là que les fuites, les détachements, les pulvérisations et autres signes visibles sont les plus susceptibles d’apparaître. Ces symptômes de pression peuvent indiquer que la pression affecte la connexion, bien que l’usure normale, une mauvaise insertion ou un tube de taille inappropriée puissent produire des signes d’avertissement similaires.

Les symptômes de pression au niveau des connexions des raccords deviennent plus faciles à identifier en examinant le connecteur et le tube environnant avant de chercher ailleurs dans la ligne goutte à goutte. L’illustration annotée ci-dessous met en évidence les signes courants au niveau de la connexion, notamment les fuites, les pulvérisations, un joint desserré et des adaptateurs stressés. Elle aide à distinguer les symptômes liés à la pression d’autres problèmes de raccord sans supposer une cause certaine.

Les symptômes visibles aident à déterminer la prochaine vérification plutôt qu’à confirmer un diagnostic complet. Une fuite à la connexion du raccord peut indiquer un symptôme de pression ou un problème d’étanchéité. Les détachements peuvent suggérer une pression élevée, un mauvais ajustement ou un autre problème de connexion, tandis que la pulvérisation ou un débit irrégulier peut indiquer un déséquilibre de pression autour de l’émetteur. Un tube gonflé et des adaptateurs stressés peuvent indiquer une charge de pression supplémentaire, mais ces signes doivent être interprétés ensemble avant de passer aux décisions de réparation.

Les symptômes de pression au niveau des connexions des raccords sont plus faciles à organiser lorsque chaque signe visible est associé à sa condition de pression possible et à la prochaine vérification au point de connexion.

• Fuite : Peut indiquer un symptôme de pression ou une mauvaise étanchéité. Prochaine vérification : Inspecter la connexion du raccord et l’ajustement du tube.
• Détachement : Peut indiquer une pression élevée ou un mauvais ajustement. Prochaine vérification : Examiner le point de connexion et l’insertion du tube.
• Pulvérisation ou débit irrégulier : Peut indiquer un déséquilibre de pression près de l’émetteur. Prochaine vérification : Inspecter l’émetteur et la connexion du raccord à proximité.
• Tube gonflé : Peut indiquer une charge de pression supplémentaire. Prochaine vérification : Comparer l’état du tube autour de la connexion du raccord.
• Adaptateurs stressés : Peut indiquer une charge de connexion répétée. Prochaine vérification : Inspecter l’adaptateur et le tube environnant pour détecter une déformation visible.

Fuites au niveau des connecteurs sous pression

Lorsque les raccords d’irrigation goutte à goutte développent une fuite sous pression, le joint du connecteur, l’ajustement du tube ou le point de connexion peut laisser l’eau suinter ou pulvériser. La pression peut révéler une surface d’étanchéité faible ou un ajustement imparfait du tube, mais une inspection locale est nécessaire avant de considérer la pression comme l’unique cause.

Différents connecteurs peuvent réagir différemment à la pression de la ligne en fonction de leur surface d’étanchéité, de l’ajustement du tube et de la compatibilité avec la connexion du raccord. Un suintement lent peut indiquer un problème d’étanchéité mineur, tandis qu’une fine pulvérisation peut suggérer que la pression s’échappe au point de connexion. Des points de connexion usés ou un tube mal inséré peuvent produire un comportement de fuite similaire même lorsque la pression n’est pas la seule condition contributive.

Une brève inspection aide à identifier où la fuite commence avant d’aller au-delà du connecteur lui-même. Vérifiez d’abord ces points de connexion :

• Inspectez le joint du connecteur pour détecter un suintement autour de la connexion du raccord.
• Vérifiez si l’ajustement du tube est complètement inséré et compatible avec le type de connecteur.
• Recherchez une pulvérisation se développant au point de connexion pendant que le système est sous pression.
• Examinez la surface d’étanchéité pour détecter une usure ou un mouvement qui pourrait augmenter le risque de fuite.

Si ces vérifications locales suggèrent que la pression contribue à la fuite, consultez fuites liées à la pression pour des conseils diagnostiques plus larges, sans traiter cette sous-section comme un guide complet de réparation des fuites.

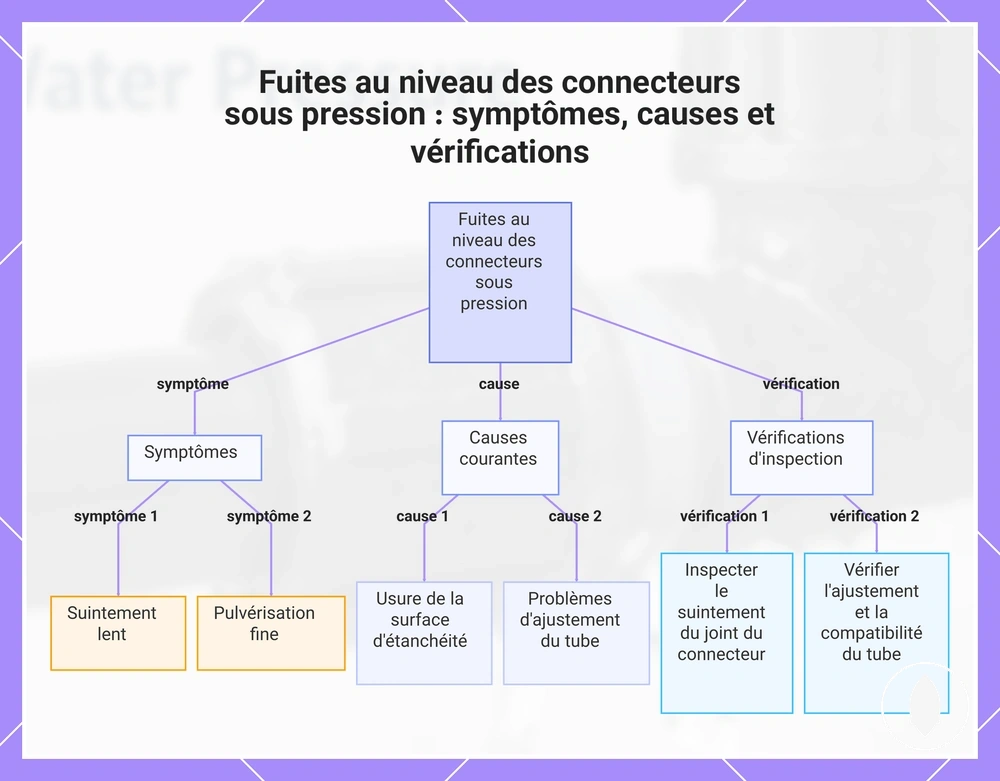

Ce graphique présente les symptômes courants, les causes probables et les vérifications recommandées pour les fuites au niveau des connecteurs d'irrigation goutte-à-goutte sous pression.

Raccords ou émetteurs qui se détachent

Lorsque les raccords ou les émetteurs commencent à se détacher, la pression peut exercer plus de force sur la connexion que le tube ne peut en retenir. Un mauvais ajustement, un trou de tube usé ou un tube endommagé peuvent réduire la rétention. La pression doit être évaluée en même temps que ces conditions locales.

La rétention dépend de la manière dont le raccord ou l'émetteur est maintenu de manière sécurisée dans le trou du tube sous pression de fonctionnement. Un trou de tube dilaté peut réduire la rétention, tandis qu'un tube endommagé peut affaiblir la connexion du raccord. Différents styles de raccords peuvent réagir différemment à la pression. Vérifier l'état de la connexion est plus fiable que de supposer une cause unique. Une brève inspection locale peut aider à déterminer la prochaine vérification sans s'étendre dans un processus complet de résolution de problèmes.

Vérifiez les points suivants avant d'aller au-delà de la connexion du raccord :

• Observez si le raccord ou l'émetteur commence à se détacher seulement lorsque la pression augmente.
• Inspectez le trou du tube pour détecter une dilatation, une usure ou des dommages qui pourraient réduire la rétention.
• Confirmez que le style de raccord est approprié pour le tube et complètement inséré.
• Recherchez des signes de mauvais ajustement ou de tube endommagé autour de la connexion du raccord.

Les détachements peuvent résulter d'une combinaison de pression, de mauvais ajustement et de tube endommagé plutôt que d'une condition unique. Pour un dépannage plus large, consultez raccords qui se détachent.

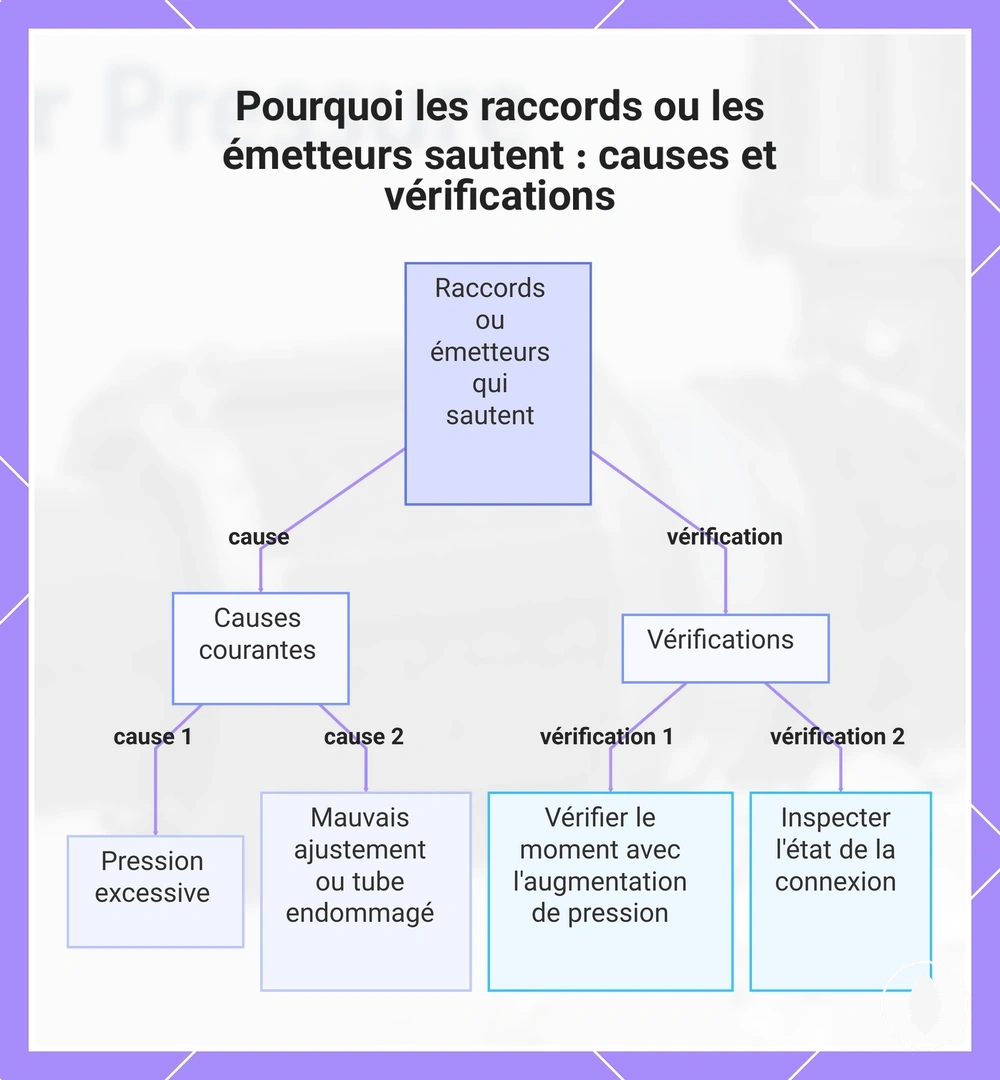

Ce graphique montre les principales causes du délogement des raccords ou des émetteurs et les vérifications clés pour diagnostiquer le problème.

Goutteurs qui pulvérisent et débit irrégulier

Lorsque des goutteurs qui pulvérisent ou un débit irrégulier se développent près des raccords et des émetteurs, un déséquilibre de pression peut affecter la distribution d’eau. Ces schémas de débit peuvent indiquer des conditions de pression changeantes, le colmatage, la longueur de la ligne secondaire ou l’état de l’émetteur pouvant contribuer au symptôme.

Un déséquilibre de pression peut modifier le comportement du débit le long d’une ligne secondaire sans affecter chaque émetteur de la même manière. Des goutteurs qui pulvérisent ou une brumisation peuvent se produire lorsque l’eau quitte l’émetteur sous forme de fine pulvérisation, tandis qu’un débit faible peut indiquer une distribution réduite. Un débit irrégulier entre des émetteurs proches peut suggérer des conditions de pression changeantes, mais les restrictions locales ou l’état de l’émetteur doivent être considérés avant de tirer une conclusion.

Les observations suivantes aident à distinguer les schémas de débit courants liés à la pression :

• Goutteurs qui pulvérisent : Peut indiquer un déséquilibre de pression près de l’émetteur ou de la connexion du raccord.
• Brumisation : Une fine pulvérisation provenant de l’émetteur peut suggérer un changement de comportement du débit.
• Débit faible : Peut indiquer une pression réduite ou une autre restriction locale affectant la distribution d’eau.
• Débit irrégulier : Comparez les émetteurs proches sur la même ligne secondaire pour déterminer si le schéma est isolé ou répété.

Ces schémas de débit sont des indices diagnostiques utiles, mais ils doivent être interprétés en tenant compte de la condition de pression, de l’état du tube et de l’état de l’émetteur plutôt que d’être traités comme la preuve d’une cause unique.

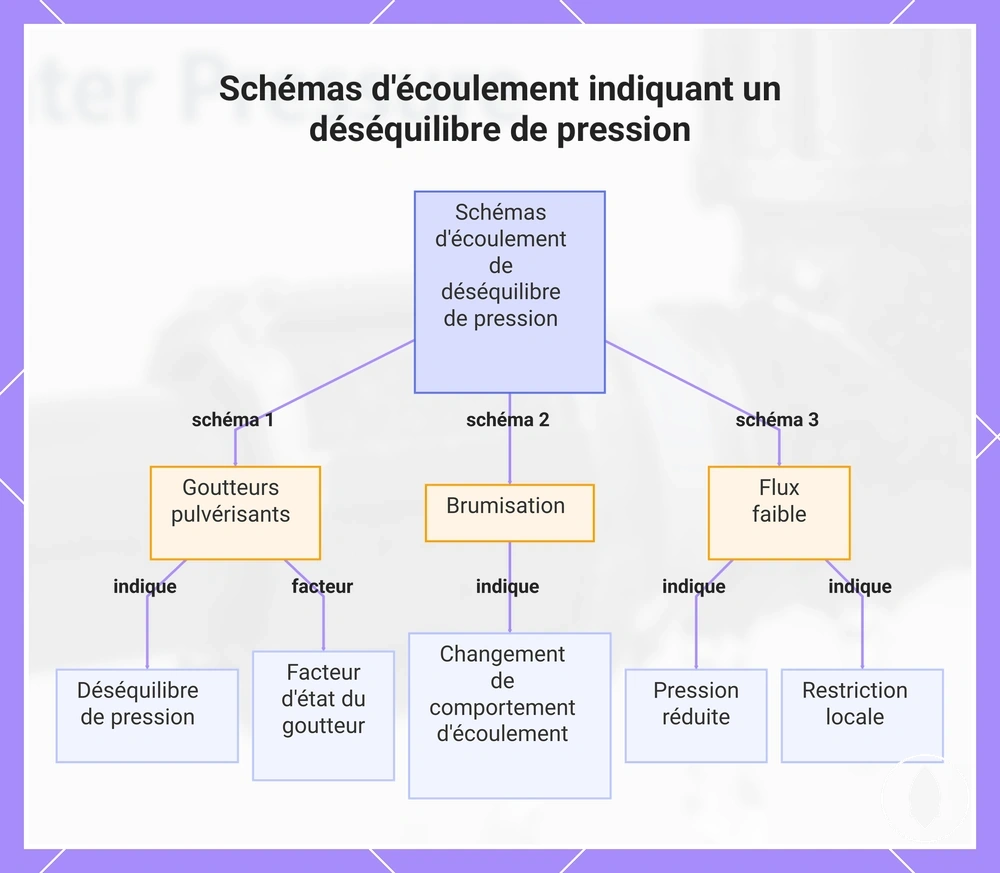

Ce graphique montre trois schémas d'écoulement courants (goutteurs pulvérisants, brumisation et flux faible) et ce qu'ils indiquent sur le déséquilibre de pression dans les systèmes d'irrigation goutte à goutte.

Indice de pression et compatibilité des tubes

L’indice de pression et la compatibilité des tubes doivent être vérifiés ensemble avant de prendre une décision de réparation. Un type de raccord qui fonctionne avec une taille de tube, une épaisseur de paroi et une méthode de connexion données peut ne pas se comporter de la même manière avec une autre combinaison dans des conditions de pression similaires. Évaluer l’ensemble de la connexion du raccord aide à réduire le risque de défaillance avant de remplacer des pièces individuelles.

L’indice de pression décrit la condition de fonctionnement que les raccords et tubes compatibles sont censés supporter, tandis que la compatibilité des tubes dépend de la manière dont le type de raccord, la taille du tube, l’épaisseur de paroi et la méthode de connexion fonctionnent ensemble. Une connexion de raccord sécurisée dans une spécification de tube peut ne pas offrir la même rétention dans une autre. Si des symptômes liés à la pression tels que des fuites ou des détachements apparaissent, comparez les composants connectés avant de décider quelle pièce nécessite une attention.

L’indice de pression n’a de signification pratique que lorsqu’il est considéré avec le tube et le type de connecteur correspondants. Le tableau ci-dessous résume les principales vérifications de compatibilité qui peuvent guider une décision de réparation.

Facteur de compatibilité	Pourquoi c’est important	Risque de défaillance possible	Décision de réparation
Type de raccord	Doit convenir à la méthode de connexion prévue	Rétention réduite ou fuites	Confirmer la compatibilité avant remplacement
Taille et épaisseur de paroi du tube	Influencent la sécurité de maintien du raccord	Connexion de raccord desserrée ou détachement	Comparer les spécifications du tube avant réparation
Indice de pression	Doit correspondre aux tubes et raccords compatibles	Risque de défaillance plus élevé sous pression	Vérifier l’ensemble complet du raccord
Méthode de connexion	Affecte l’étanchéité et la rétention	Fuite ou connexion de raccord instable	Consultez compatibilité sous pression avant de prendre une décision de réparation

Type de raccord et résistance du tube

Le type de raccord et la résistance du tube doivent être évalués ensemble, car la rétention de la connexion dépend des deux parties de l’ensemble du raccord. Un raccord à barbes ou un raccord à compression peut réagir différemment à la charge de pression en fonction de la résistance du tube, de l’état de la paroi, de l’adhérence et de la compatibilité globale plutôt que du seul style de connecteur.

Les raccords à barbes reposent sur l’adhérence entre le raccord et le tube, tandis que les raccords à compression utilisent une méthode de connexion différente pour fixer le tube. Aucun type de raccord n’est universellement meilleur, car la résistance du tube, l’état de la paroi et le dimensionnement influencent la manière dont la connexion du raccord réagit à la charge de pression. Si l’état de la paroi du tube s’est affaibli ou s’est dilaté, l’adhérence peut diminuer et le risque de défaillance peut augmenter même lorsque le type de raccord est approprié. Vérifiez ensemble la connexion du raccord et l’état du tube avant de décider si une réparation ou un remplacement est nécessaire.

La comparaison ci-dessous met en évidence comment le type de raccord et la résistance du tube fonctionnent ensemble sous pression :

Facteur de connexion	Considération sur la rétention sous pression
Raccords à barbes	L’adhérence dépend de la résistance du tube, de l’état de la paroi et du dimensionnement correct.
Raccords à compression	La méthode de connexion dépend d’un tube compatible et d’un assemblage correct pour résister à la charge de pression.

Limites de pression du ruban goutte à goutte, du micro-tube et de la conduite principale

Le ruban goutte à goutte, le micro-tube et le tube de la conduite principale tolèrent différentes conditions de pression au niveau de leurs raccords. Le type de ligne doit être vérifié avant de considérer le raccord comme la source du problème. Les limites de pression varient selon le type de ligne et les limites du fabricant, ce qui signifie que la même charge de pression peut créer un risque de défaillance différent selon le tube et les adaptateurs utilisés.

Le ruban goutte à goutte, le micro-tube et le tube de la conduite principale sont conçus pour différentes conditions de fonctionnement, ce qui rend les adaptateurs et raccords compatibles importants pour la gestion de la pression. Une connexion de raccord qui fonctionne bien sur un type de ligne peut ne pas se comporter de la même manière sur un autre si la charge de pression, l’état du tube ou les limites du fabricant diffèrent. Avant de remplacer un raccord, vérifiez le type de ligne, les adaptateurs correspondants et les limites du fabricant pour déterminer si la limite de pression ou la connexion du raccord contribue le plus au symptôme.

Le tableau ci-dessous résume comment le type de ligne influence le risque lié à la pression pour le raccord.

Type de ligne	Considération sur la limite de pression	Risque de défaillance possible
Ruban goutte à goutte	Les limites de pression dépendent des limites du fabricant et des adaptateurs compatibles.	Le risque de défaillance peut augmenter si la pression dépasse la condition de fonctionnement prévue.
Micro-tube	Les limites de pression dépendent de la spécification du tube et de la compatibilité du raccord.	Des fuites ou un mouvement de la connexion peuvent se produire lorsque la charge de pression dépasse les conditions appropriées.
Tube de la conduite principale	Les limites de pression varient selon la conception du tube et les limites du fabricant.	Le risque de défaillance dépend des raccords, adaptateurs et de la charge de pression compatibles.

Régulateurs de pression avant les raccords d’irrigation goutte à goutte

Lorsque des défaillances répétées de raccords se produisent, les régulateurs de pression réduisent la pression avant qu’elle n’atteigne les raccords en aval lorsqu’ils sont correctement positionnés dans la ligne d’irrigation. Le niveau de protection dépend de la position du régulateur, de la configuration du système et de l’adéquation du régulateur à la condition de pression plutôt que du régulateur seul.

La position du régulateur détermine quels composants reçoivent une pression de ligne réduite. Dans de nombreux systèmes, le régulateur de pression est placé après la source d’eau et avant le filtre, l’adaptateur, le raccord et la ligne en aval, de sorte que ces composants connectés deviennent la connexion protégée. Si des fuites répétées ou des détachements de connecteurs persistent, confirmez que la connexion du raccord affectée se trouve bien en aval du régulateur avant de supposer que le raccord lui-même est responsable.

La séquence de placement ci-dessous montre comment la position du régulateur modifie les conditions de pression en aval.

Ordre de connexion	Condition de pression	Résultat de la protection
Source d’eau → Régulateur de pression	La pression entrante est réduite avant d’entrer dans le système goutte à goutte.	Les raccords en aval peuvent recevoir une pression plus faible lorsque le régulateur est correctement positionné.
Régulateur de pression → Filtre	L’eau filtrée continue à travers la section régulée de la ligne.	Le filtre et les raccords en aval restent dans le chemin de pression régulé.
Filtre → Adaptateur → Raccord → Ligne en aval	La pression à la connexion du raccord dépend de la position du régulateur et de la configuration globale du système.	Un régulateur correctement positionné peut aider à réduire le risque de défaillance lié à la pression, bien que des filtres colmatés, des tubes endommagés ou des raccords incompatibles puissent contribuer aux problèmes de connexion.

Dans les systèmes alimentés par robinet, les systèmes de culture surélevée ou les lignes d’irrigation avec des défaillances répétées de connecteurs, évaluez ensemble la source d’eau, la position du régulateur, le filtre, l’adaptateur et la connexion du raccord avant de conclure que la pression seule est à l’origine du symptôme.

Correspondance du PSI du régulateur avec le système

Le PSI du régulateur doit correspondre à la ligne goutte à goutte, à l’indice du raccord et aux besoins de l’émetteur plutôt qu’à une préférence de pression générique. La pression de sortie appropriée dépend du composant le plus faible du système d’irrigation, car ce composant peut déterminer le résultat de pression au niveau de la connexion du raccord.

Faire correspondre la sortie du régulateur au système signifie comparer le PSI du régulateur avec la ligne goutte à goutte, l’indice du raccord et les besoins de l’émetteur plutôt que de se fier à un seul réglage pour chaque installation. Si un composant a une tolérance de pression inférieure aux autres, il devient le composant le plus faible qui doit guider la décision. Un déséquilibre peut augmenter la probabilité de fuites, de mouvement du connecteur ou de performance irrégulière de l’émetteur, tandis qu’une pression de sortie inutilement basse peut réduire la distribution d’eau. Vérifiez les composants du système avant de modifier le réglage du régulateur.

Avant de sélectionner ou d’ajuster un PSI de régulateur, vérifiez les éléments suivants :

• Confirmez le type de ligne goutte à goutte et ses conditions de fonctionnement prévues.
• Comparez la pression de sortie du régulateur avec l’indice du raccord.
• Vérifiez les besoins de l’émetteur afin que la pression de sortie choisie convienne à la disposition de l’irrigation.
• Identifiez le composant le plus faible, car il peut déterminer le résultat de pression approprié.

Kits de régulateur-filtre et points de connexion

Les kits de régulateur-filtre combinent le contrôle des débris et le contrôle de la pression avant que l’eau n’atteigne les raccords d’irrigation goutte à goutte, lorsqu’ils sont correctement positionnés dans le chemin de connexion. Le fait que les raccords reçoivent les deux avantages dépend de l’emplacement du kit de régulateur-filtre, et non du simple fait d’en utiliser un.

Les points de connexion déterminent comment le filtre, le régulateur, l’adaptateur, le connecteur de tube et le raccord fonctionnent ensemble. Le filtre aide à réduire les débris atteignant la connexion du raccord, tandis que le régulateur gère la pression de la ligne avant qu’elle n’atteigne les composants en aval. Cette combinaison peut aider à réduire les problèmes de débit liés au colmatage et le stress lié à la pression, mais la filtration ne remplace pas la compatibilité de pression entre la ligne goutte à goutte, les raccords et les autres composants connectés. Vérifiez l’ordre de connexion avant de considérer le kit de régulateur-filtre comme la solution à chaque symptôme de pression ou de débit.

Vérifiez l’ordre de connexion avant d’évaluer la performance du raccord :

• Source d’eau → Kit de régulateur-filtre
• Filtre → Régulateur
• Régulateur → Adaptateur
• Adaptateur → Connecteur de tube
• Connecteur de tube → Raccord

Diagnostiquer si la pression est réellement en cause

Le diagnostic de pression doit confirmer que la pression est la cause avant de remplacer les raccords ou de modifier d'autres composants. Des symptômes similaires peuvent résulter de la pression, d'un mauvais ajustement, de colmatages ou d'erreurs d'installation. Un seul symptôme ne suffit pas pour identifier le problème. Comparez la lecture de pression avec l'état de la connexion avant de prendre une décision de réparation.

Commencez par identifier le symptôme principal, puis effectuez une lecture de pression à un point de mesure approprié dans la ligne d'irrigation. Comparez cette lecture avec l'état de la connexion du raccord, du tube et des composants à proximité, plutôt que de vous fier à l'apparence seule. Un mauvais ajustement, des colmatages ou des erreurs d'installation peuvent produire des symptômes qui ressemblent à des problèmes liés à la pression, même lorsque la pression de la ligne n'est pas la cause principale. Prenez la décision seulement après que la lecture de pression et l'état de la connexion soutiennent la même conclusion.

Utilisez la liste de vérification suivante pour confirmer si la pression est la cause probable :

• Identifiez le symptôme principal avant de modifier des raccords ou des composants.
• Effectuez une lecture de pression au point de mesure sélectionné.
• Inspectez la connexion du raccord pour détecter un mauvais ajustement, l'état du tube ou des erreurs d'installation visibles.
• Vérifiez la présence de colmatages qui pourraient affecter le débit d'eau indépendamment de la pression.
• Comparez la lecture de pression avec l'état de la connexion avant de décider si la pression est la cause probable.

Si la lecture de pression et l'état de la connexion indiquent des causes différentes, continuez à vérifier les problèmes de compatibilité ou d'entretien avant de remplacer les raccords ou d'ajuster le système.

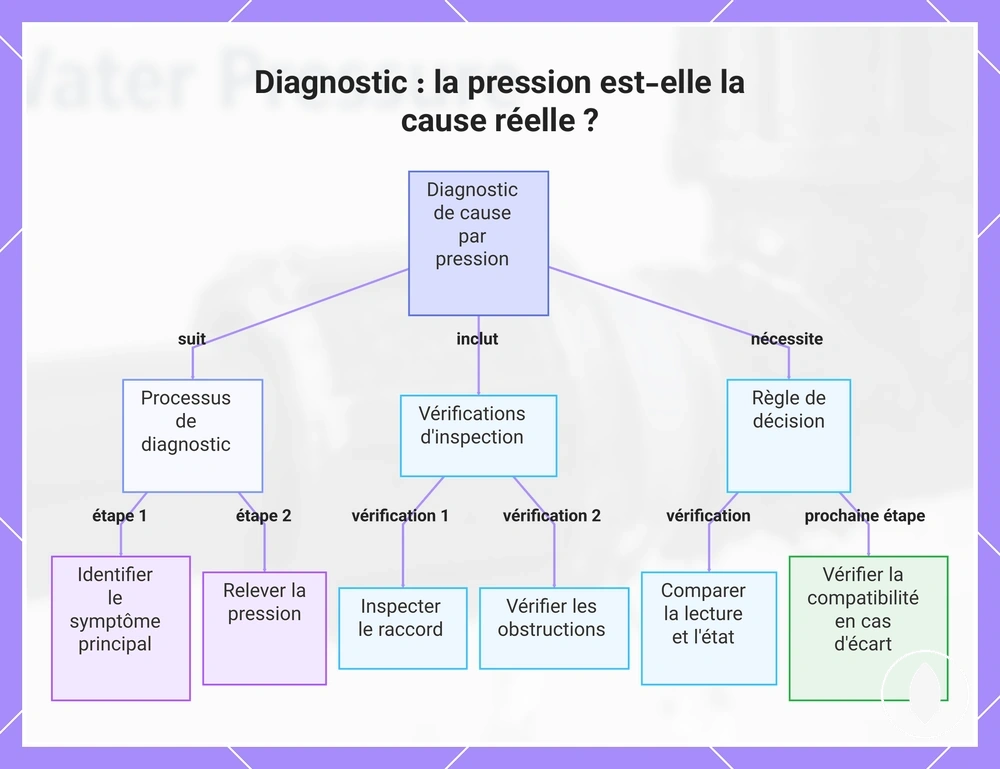

Ce diagramme décrit les étapes de diagnostic pour confirmer si la pression est la cause racine des problèmes d'irrigation, y compris l'identification des symptômes, les inspections et la règle de décision.

Mesurer la pression au robinet et sur la ligne goutte à goutte

Mesurer la pression au robinet et sur la ligne goutte à goutte aide à confirmer où les changements de pression se produisent avant de remplacer les raccords ou d’effectuer d’autres ajustements. Un manomètre fournit des indications utiles lorsque les lectures de pression sont effectuées à plusieurs points de mesure plutôt qu’à un seul emplacement. Interprétez chaque lecture de pression en parallèle avec les indices des raccords et des tubes, car la même lecture peut avoir des significations différentes selon les configurations du système.

Comparez les lectures de pression de la source à la zone du raccord pour identifier où la pression de la ligne change. Les lectures au robinet, à la sortie du régulateur, sur la conduite principale, sur la ligne secondaire et dans la zone du raccord peuvent différer selon la position du régulateur, l’état de la connexion et la disposition de l’irrigation. Un changement à un point de mesure ne signifie pas nécessairement que la connexion du raccord est la cause. Comparez la lecture de pression avec les symptômes visibles avant de décider de la prochaine vérification diagnostique. Les lectures de pression doivent être interprétées en fonction des indices de raccords et de tubes compatibles plutôt que de manière isolée.

Utilisez la séquence suivante pour recueillir des indications de pression :

• Mesurez au robinet pour établir la lecture de pression initiale.
• Mesurez à la sortie du régulateur pour comparer la lecture de pression régulée.
• Mesurez le long de la conduite principale pour identifier les changements avant les connexions secondaires.
• Mesurez sur la ligne secondaire pour comparer les conditions de pression locales.
• Mesurez près de la zone du raccord, puis comparez la lecture de pression avec l’état de la connexion du raccord et du tube avant de prendre la prochaine décision diagnostique.

Séparer la pression des problèmes d’ajustement, de colmatage et d’installation

Un même symptôme de raccord peut provenir de causes différentes. La pression doit être distinguée des problèmes d’ajustement, de colmatage et d’installation avant de remplacer des composants. Comparez la condition de pression avec l’ajustement du tube, la connexion du raccord et la condition d’installation visible pour identifier la cause la plus probable plutôt que de supposer que la pression est responsable.

Utilisez la liste de vérification suivante pour séparer les causes courantes avant de prendre une décision diagnostique :

• Pression : Le symptôme apparaît en même temps qu’un changement de pression de la ligne. Vérification : Comparez la condition de pression avec la connexion du raccord. Signification : La pression peut être la cause probable lorsque l’ajustement du tube et la condition d’installation semblent appropriés.
• Ajustement du tube : Un ajustement du tube lâche ou irrégulier est visible. Vérification : Inspectez le joint du tube et la connexion du raccord. Signification : Un mauvais ajustement peut expliquer le symptôme même lorsque la pression semble appropriée.
• Colmatage : Des changements de débit se produisent à un seul emplacement. Vérification : Comparez les connecteurs goutte à goutte à proximité pour un débit similaire. Signification : Un colmatage local peut être une cause plus probable que la pression.
• Qualité d’insertion : Le raccord n’est pas complètement inséré. Vérification : Inspectez la qualité d’insertion à la connexion du raccord. Signification : Une insertion incomplète peut créer des symptômes similaires aux problèmes liés à la pression.
• Problèmes d’installation : Le tube présente des torsions ou un stress d’installation. Vérification : Examinez le chemin du tube autour du raccord. Signification : Un stress mécanique peut être la cause principale plutôt que la pression.

Si le symptôme est limité à un seul raccord tandis que les connexions à proximité restent inchangées, suspectez un problème local d’ajustement, de colmatage ou d’installation avant d’identifier la pression comme cause probable. Si des symptômes similaires apparaissent dans plusieurs zones de raccords, continuez à vérifier la condition de pression ainsi que la compatibilité des raccords et des tubes.

Corrections des problèmes de pression sur les raccords

Lorsque la pression a été confirmée comme cause probable, les corrections doivent commencer par le contrôle de la pression avant de remplacer les raccords. Le réglage du régulateur est généralement la première étape, car une pression excessive peut continuer d'affecter la connexion du raccord même après le remplacement des composants endommagés. Le résultat de la réparation dépend de l'état du raccord, du tube, des adaptateurs et de la compatibilité globale.

Choisissez la réparation en fonction de la cause confirmée plutôt que de remplacer les composants immédiatement. Si une pression excessive est présente, effectuez le réglage du régulateur avant d'inspecter les raccords individuels. Si la pression semble appropriée mais que le symptôme persiste, vérifiez la présence d'un raccord endommagé, d'un mauvais état du tube ou d'une incompatibilité d'adaptateur qui pourrait affecter la connexion du raccord. Testez à nouveau la connexion après chaque modification pour déterminer si le résultat de la réparation s'est amélioré avant de passer à une autre action.

Après avoir confirmé la pression, utilisez la liste de vérification suivante pour guider la décision de réparation :

1. Corrigez la pression excessive en réglant le régulateur lorsque la pression est la cause confirmée.
2. Inspectez le raccord endommagé et remplacez-le uniquement si son état ne permet plus une connexion fiable.
3. Vérifiez l'état du tube pour détecter une usure, un étirement ou des dommages qui pourraient réduire l'étanchéité ou la rétention.
4. Confirmez qu'aucune incompatibilité d'adaptateur n'affecte la compatibilité entre les composants connectés.
5. Testez à nouveau la connexion du raccord et évaluez le résultat de la réparation avant d'effectuer des modifications supplémentaires.

Si le symptôme persiste après le contrôle de la pression et les vérifications locales des composants, réévaluez la connexion du raccord et les conditions de compatibilité avant de remplacer des pièces supplémentaires.

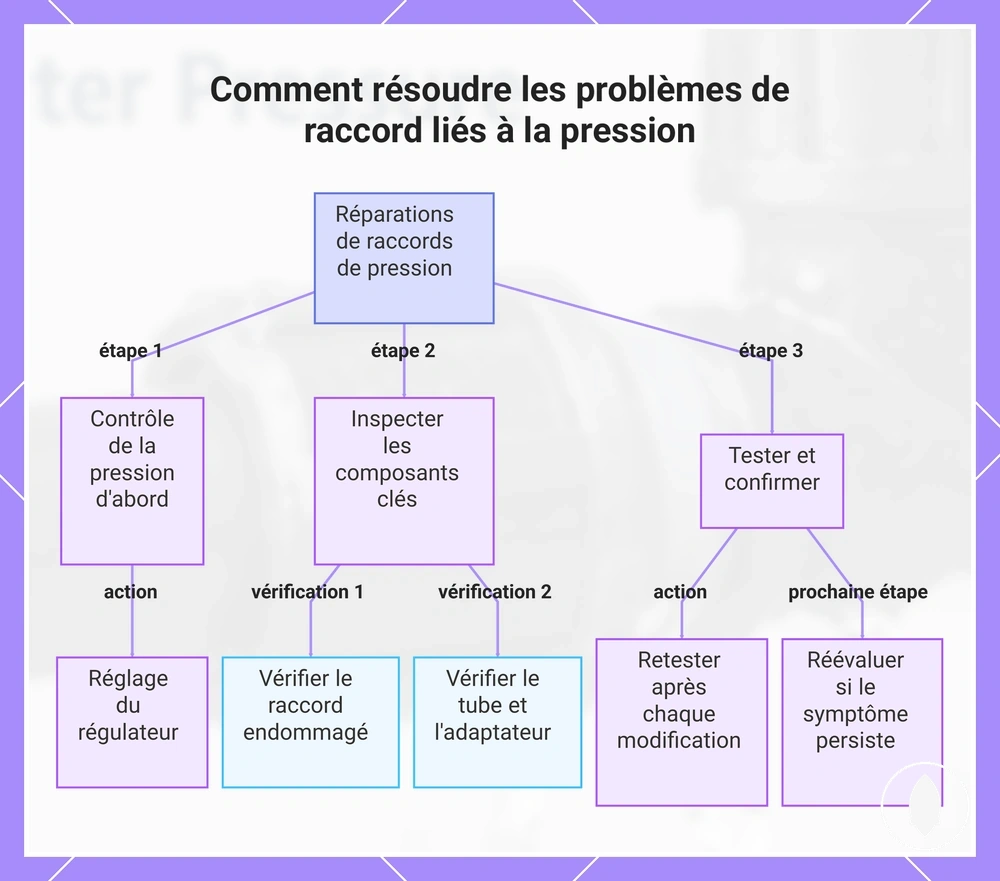

Ce schéma décrit le processus étape par étape pour diagnostiquer et réparer les problèmes de raccord liés à la pression, en commençant par le contrôle de la pression, puis en passant à l'inspection et au test des composants.

Réduire la pression excessive avant de remplacer les raccords

Réduisez la pression avant de remplacer les raccords lorsque la pression a été identifiée comme la cause probable du problème. Coupez la source d’eau, vérifiez la pression, régulez la ligne si nécessaire, puis testez à nouveau la connexion du raccord avant de décider que le raccord lui-même est défaillant. Un raccord endommagé ou incompatible peut encore nécessiter une réparation même après avoir réduit la pression.

Utilisez l’ordre d’actions suivant pour confirmer si la réduction de la pression modifie le symptôme avant de remplacer des composants :

• Coupez la source d’eau avant d’effectuer un réglage sur la connexion du raccord.
• Vérifiez la pression et comparez la lecture de pression avec l’état de la connexion du raccord.
• Régulez la ligne lorsqu’une pression excessive semble contribuer au symptôme.
• Rétablissez la source d’eau et testez à nouveau la connexion du raccord pour déterminer si le symptôme change.
• Si le symptôme persiste après la réduction de la pression, inspectez la connexion du raccord pour détecter des dommages, un mauvais ajustement, l’état du tube ou une incompatibilité d’adaptateur avant de décider de remplacer le raccord.

Si le résultat du nouveau test n’indique pas d’amélioration, continuez à vérifier la connexion du raccord et la compatibilité des composants avant de remplacer des pièces supplémentaires.

Réparer ou remplacer les raccords qui ne tiennent pas

Réparez un raccord affecté par la pression uniquement après avoir contrôlé la pression de la ligne et inspecté la connexion du raccord. Remettez le raccord en place lorsque la qualité de rétention reste acceptable et que la connexion n’était pas complètement engagée, mais remplacez-le si un raccord usé ou un tube endommagé ne permet plus une connexion fiable. La décision de remplacement doit dépendre de l’état du raccord, de l’état du tube et de l’historique de pression plutôt que de la pression seule.

Inspectez le raccord et le tube avant de décider si une réparation ou un remplacement est approprié. Utilisez la liste de vérification suivante pour évaluer la connexion après avoir réduit la pression :

• Remettez en place le raccord affecté par la pression si la connexion du raccord semble sécurisée mais n’était pas complètement engagée.
• Réparez ou remplacez un raccord usé lorsque l’usure, la déformation ou le jeu peuvent réduire la qualité de rétention.
• Inspectez la présence de tube endommagé, notamment des fissures, un étirement ou un joint de tube affaibli qui pourrait empêcher une connexion de raccord fiable.
• Tenez compte de l’historique de pression du système si des événements de pression répétés ont pu affecter la qualité de rétention au fil du temps.
• Choisissez le remplacement uniquement lorsque l’état du raccord ou la qualité de rétention reste inadapté après la remise en place et l’inspection.

Si des défaillances récurrentes persistent après la réparation ou le remplacement, inspectez le tube à proximité et les composants connectés plutôt que de vous concentrer sur un seul raccord. Pour un suivi plus large, consultez contrôles d’entretien de la pression afin de déterminer si des problèmes de raccord répétés indiquent un besoin d’entretien plus large.
