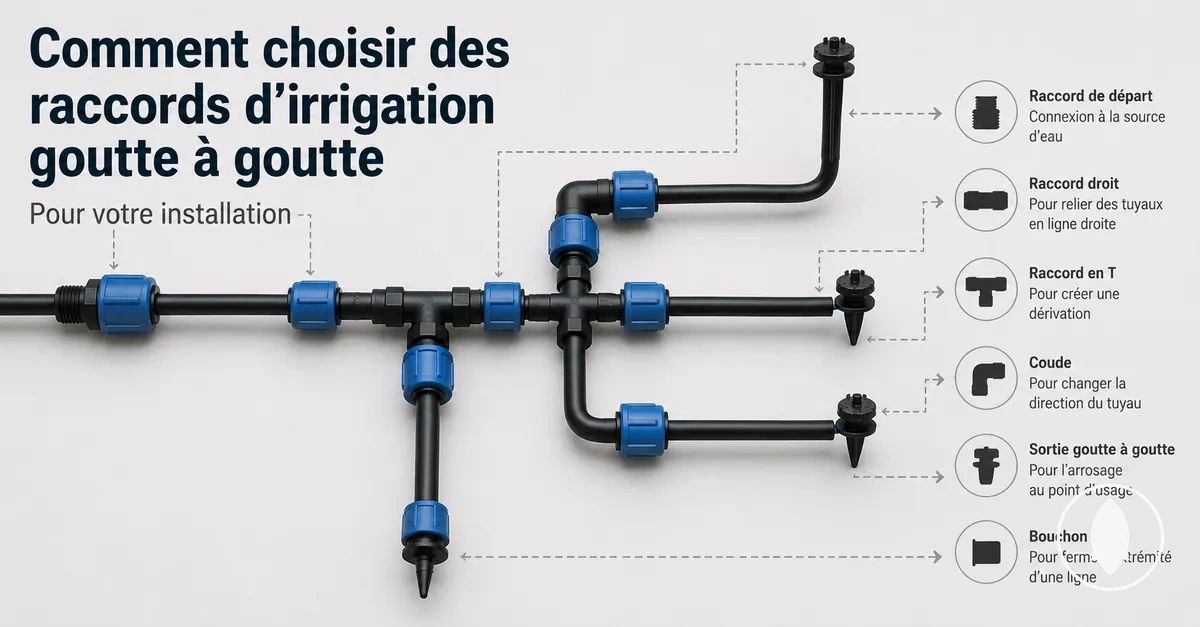

Choix des raccords d’irrigation goutte à goutte pour les dispositions de jardin

Le choix des raccords d’irrigation goutte à goutte dépend du diamètre des tubes, des points de raccordement, de la forme du jardin et des besoins de reconfiguration future. Le choix du raccord commence par l’identification des endroits où les conduites d’eau doivent passer, bifurquer, tourner, s’adapter ou s’arrêter. Cette approche permet d’adapter le rôle des raccords aux exigences de la disposition avant d’envisager un kit de raccords ou un assortiment de connecteurs.

Une disposition de jardin simple avec un chemin de tube direct peut nécessiter des raccords différents d’une disposition avec plusieurs dérivations, virages ou zones de jardin. Les points de dérivation peuvent nécessiter des raccords en T, les changements de direction peuvent nécessiter des coudes, et les points de transition peuvent nécessiter des adaptateurs en fonction des composants connectés. Le nombre de points de raccordement et la forme de la disposition influencent les raccords qui peuvent être adaptés à la conception du système.

Le processus de sélection passe de la planification de la disposition aux vérifications de compatibilité, puis au format d’achat approprié. Vérifier le diamètre des tubes, le rôle des raccords et les conditions de raccordement peut aider à réduire les risques de mauvais ajustement ou de pièces manquantes. Le hub des raccords d’irrigation goutte à goutte fournit le contexte général de la catégorie avant d’évaluer les facteurs de sélection individuels.

Une approche de sélection adaptée prend en compte les besoins de la disposition, les conditions de compatibilité et le format d’achat ensemble, au lieu de choisir les raccords uniquement sur la quantité ou l’apparence.

• Une disposition avec des dérivations peut nécessiter des raccords en T ou des connecteurs associés pour prendre en charge les chemins de tube divisés.
• Une disposition avec des virages peut nécessiter des coudes pour rediriger le tube tout en respectant les conditions de raccordement.
• Une disposition avec différentes sections de tube peut nécessiter des adaptateurs en fonction des exigences de compatibilité.
• Une disposition avec des points d’extrémité peut nécessiter des bouchons d’extrémité ou des rôles de raccord associés pour le contrôle de la ligne.
• Une disposition avec des exigences changeantes peut nécessiter un kit de raccords, un assortiment de connecteurs ou des raccords séparés en fonction des pièces incluses et des ajustements futurs.

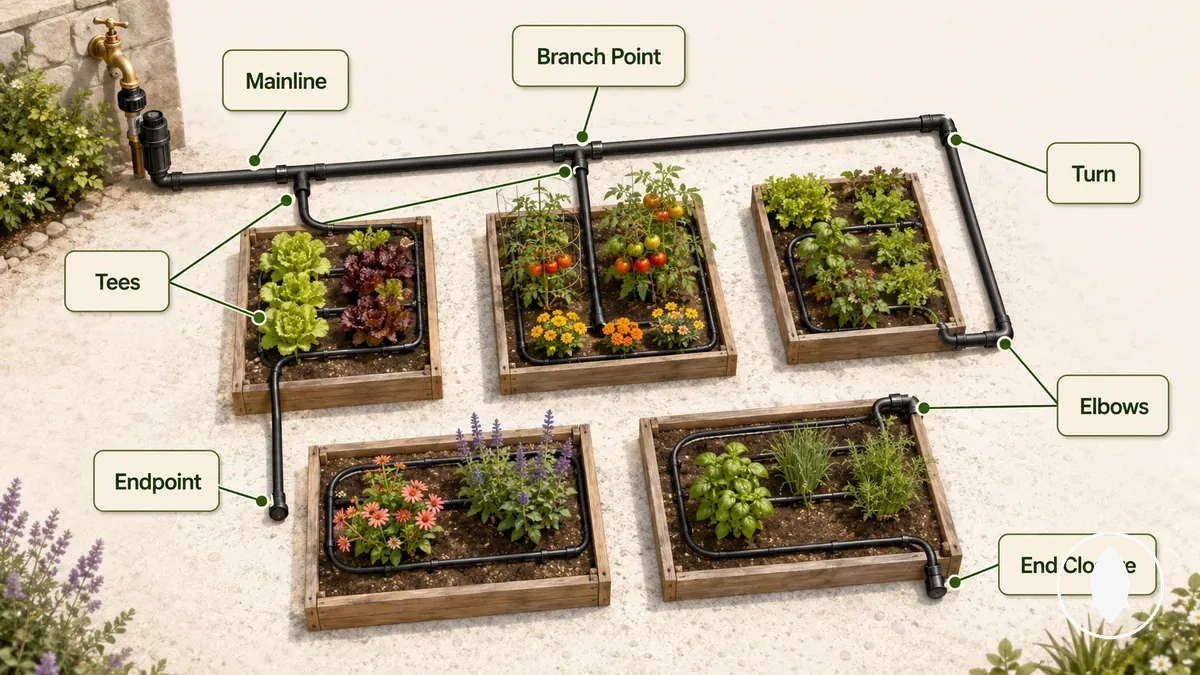

Exigences de disposition pour le choix des raccords

Les exigences de disposition déterminent le choix des raccords d’irrigation goutte à goutte avant de comparer des kits ou des pièces individuelles. La forme de la disposition, la direction des lignes, les points de raccordement et les changements futurs influencent les rôles de raccords qui peuvent être nécessaires. Une vue claire du chemin des tubes aide à relier chaque condition de disposition au besoin de raccord et à l’effet de sélection.

Un lit de jardin simple avec des parcours droits peut nécessiter un mélange de raccords différent d’une disposition segmentée avec plusieurs zones de jardin. Les parcours droits peuvent influencer le besoin de connecteurs de jonction, tandis que les dérivations peuvent nécessiter des raccords en T et des lignes d’alimentation. Les virages peuvent créer un besoin de coudes, et les points d’extrémité peuvent nécessiter des bouchons d’extrémité ou des points d’accès selon la conception de la disposition.

Le regroupement des lits, la direction des lignes et les points d’accès aident à définir comment les raccords d’irrigation goutte à goutte doivent être sélectionnés pour une disposition spécifique. Considérer ces conditions avant de choisir un kit de raccords ou un assortiment de connecteurs peut aider à réduire les risques de pièces manquantes et les problèmes de compatibilité. La section placement dans le réseau d’arrosage fournit un contexte supplémentaire sur la façon dont les emplacements de raccordement sont liés aux choix de raccords.

• Chemin des lignes : Les parcours droits peuvent nécessiter des raccords de jonction ou des connecteurs qui correspondent au chemin des tubes.
• Nombre de dérivations : Plusieurs dérivations ou zones de jardin peuvent nécessiter des raccords en T et des points de raccordement associés.
• Virages : Les coins et les changements de direction peuvent nécessiter des coudes en fonction du trajet des tubes.
• Contrôle des extrémités : Les points d’extrémité peuvent nécessiter des bouchons d’extrémité, des capuchons d’extrémité ou des points d’arrêt pour le contrôle de la disposition.
• Accès futur : Les dispositions susceptibles de changer peuvent nécessiter des raccords sélectionnés en tenant compte des besoins de reconfiguration.

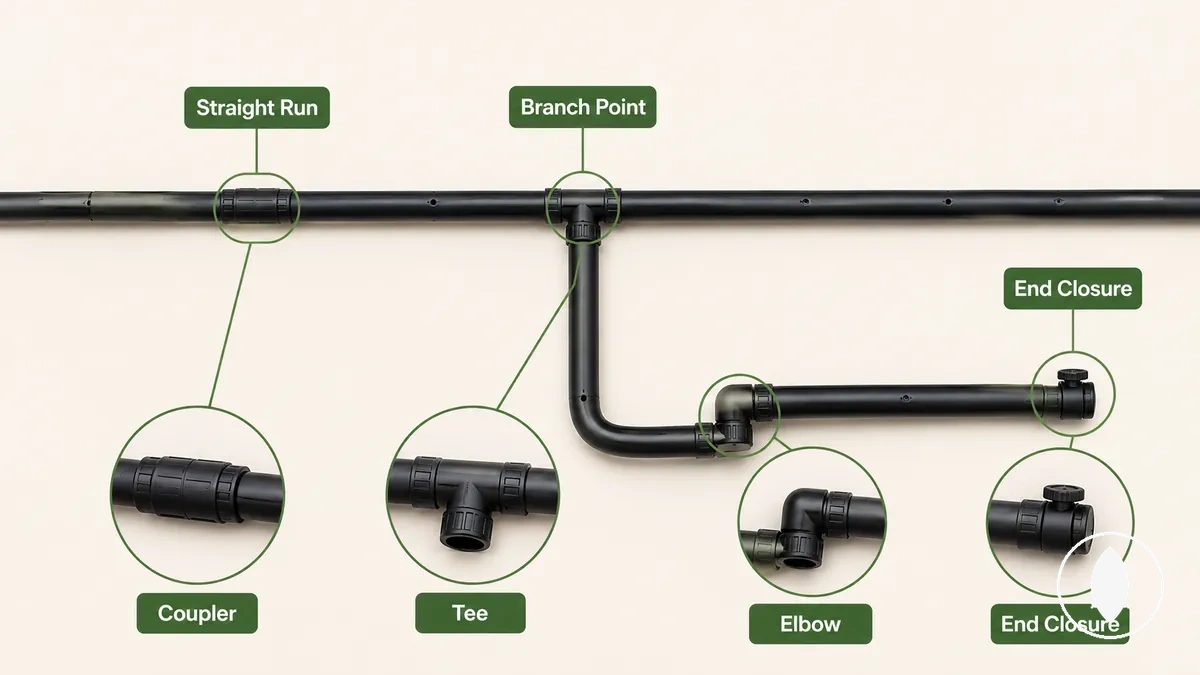

Parcours droits, dérivations, virages et fermetures d’extrémité

Les parcours droits, les points de dérivation, les virages et les points d’extrémité créent des besoins locaux en raccords dans une disposition d’irrigation goutte à goutte. Un parcours droit peut nécessiter un coupleur pour une extension de tube, tandis qu’un point de dérivation peut nécessiter un raccord en T pour créer une division dans la conduite principale ou la conduite d’alimentation. Les virages et les points d’extrémité modifient le rôle du raccord en introduisant des changements de direction ou des besoins de fermeture.

Chaque point de disposition est lié à un rôle de raccord, mais l’ajustement final peut dépendre des dimensions des tubes et du style de raccord. Un coupleur peut prendre en charge une extension de ligne, un raccord en T peut prendre en charge une connexion de dérivation, un coude peut rediriger un coin, et un capuchon ou une vanne peut fermer un point d’extrémité selon l’exigence de disposition. La même disposition peut nécessiter plusieurs rôles de raccords car chaque point de raccordement remplit une fonction différente.

• Parcours droit : Un coupleur peut prendre en charge une extension de tube là où le chemin de ligne doit se poursuivre.
• Point de dérivation : Un raccord en T peut prendre en charge une connexion divisée là où une conduite d’alimentation se sépare de la conduite principale.
• Virage : Un coude peut rediriger le tube là où un coin change la direction de la ligne.
• Point d’extrémité : Un capuchon ou une vanne peut fournir une fermeture d’extrémité ou un point d’accès selon le besoin de disposition.

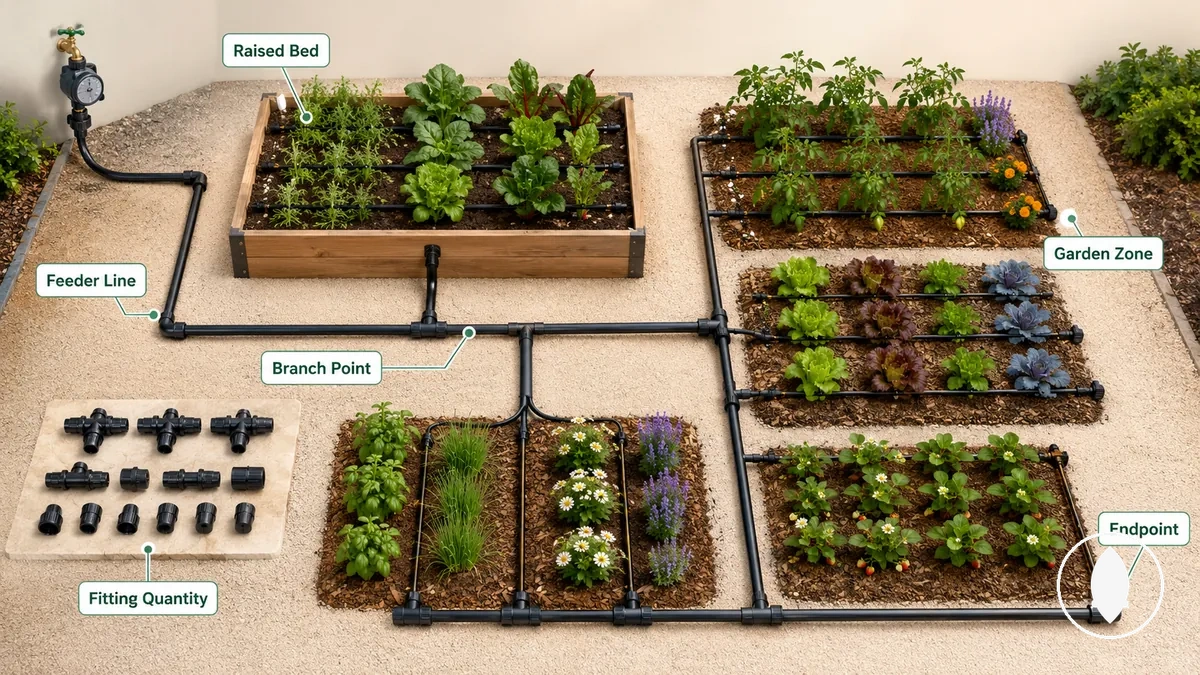

Plates-bandes surélevées et zones de jardin groupées

Les plates-bandes surélevées et les zones de jardin groupées peuvent modifier le choix des raccords d'irrigation goutte à goutte car le nombre de plates-bandes, l'espacement et le regroupement de la disposition affectent la quantité de raccords et la combinaison de types. Une seule plate-bande surélevée avec un chemin de tube simple peut nécessiter une combinaison de raccords différente de plusieurs plates-bandes reliées par des conduites d'alimentation séparées. À mesure que les zones groupées augmentent, le nombre de points de raccordement peut changer les rôles de raccords requis pour la disposition.

Les conduites d'alimentation, les points de dérivation et le contrôle des extrémités influencent les choix de raccords dans les dispositions groupées. Plusieurs plates-bandes de jardin peuvent créer des besoins de raccordement supplémentaires, tandis que l'espacement entre les zones peut affecter les chemins des tubes, les raccords en T, les adaptateurs et les fermetures d'extrémité. Des raccords de rechange peuvent être envisagés lorsque des changements futurs ou des ajustements de disposition sont possibles.

Une disposition à une seule plate-bande peut impliquer moins de rôles de raccords, tandis qu'une disposition multi-plates-bandes ou à zones groupées peut nécessiter une combinaison de types plus large en raison des connexions supplémentaires et des conditions de disposition.

• Nombre de plates-bandes : Plus de plates-bandes surélevées peuvent augmenter la quantité de raccords lorsque chaque zone nécessite des points de raccordement séparés.
• Espacement : Un espacement plus grand entre les plates-bandes de jardin peut affecter les chemins des tubes et les raccords nécessaires aux connexions.
• Zones groupées : Plusieurs zones peuvent nécessiter des raccords en T, des conduites d'alimentation et différents rôles de raccords.
• Contrôle des extrémités : Des points d'extrémité supplémentaires peuvent nécessiter des capuchons ou des vannes selon les exigences de disposition.

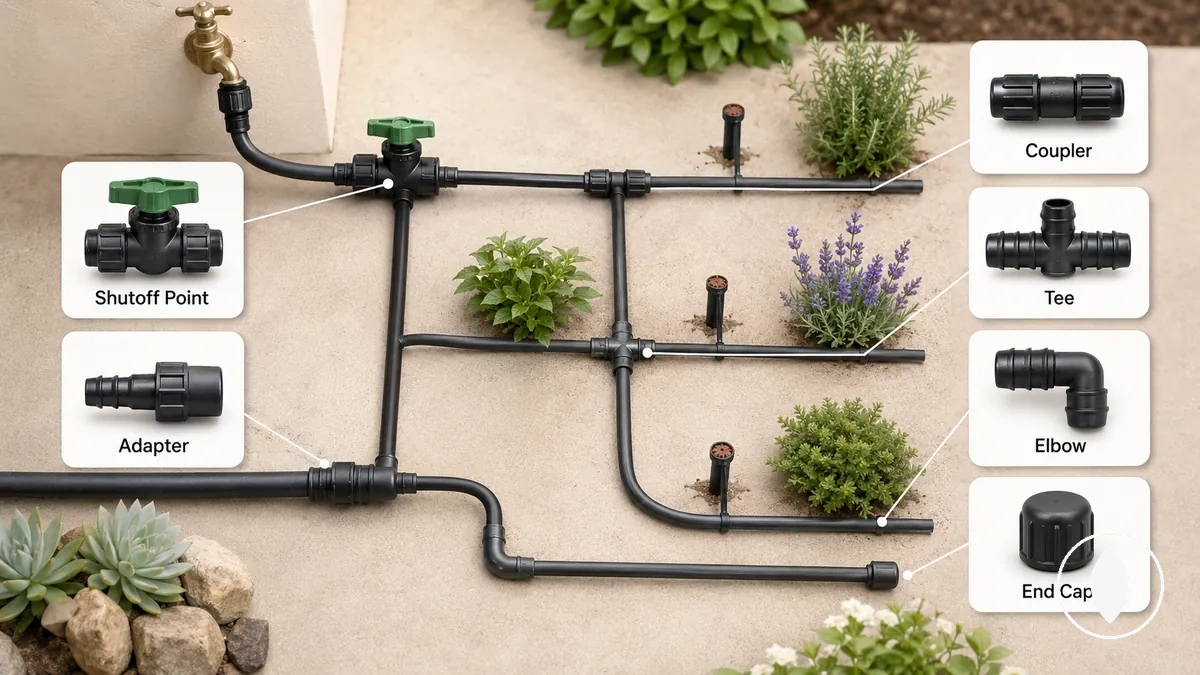

Rôles des raccords à associer aux points de raccordement

Les rôles des raccords définissent les tâches de connexion que chaque pièce de raccord d'irrigation goutte à goutte effectue dans une disposition. Un coupleur, un adaptateur, un raccord en T, un coude, un bouchon d'extrémité ou un point d'arrêt correspond à un point de raccordement spécifique selon son utilisation dans la disposition. Comprendre ces rôles aide à identifier la pièce de raccord nécessaire pour chaque tâche de connexion avant de comparer les styles de raccords.

Un point de raccordement peut nécessiter un rôle de raccord spécifique car chaque emplacement remplit une fonction différente dans la disposition. Un coupleur peut assurer une jonction de tube sur un parcours droit, tandis qu'un adaptateur peut assurer une transition entre différentes extrémités de raccordement. Un raccord en T peut créer une connexion de dérivation, et un rôle de raccord manquant peut affecter la disposition car la tâche de connexion prévue peut rester incomplète.

L'association des rôles se concentre sur la fonction d'une pièce de raccord, tandis que la comparaison des styles de raccords se concentre sur les différences entre les méthodes de connexion. Le risque de sélection vient du choix d'un raccord sans confirmer le point de raccordement, l'utilisation dans la disposition et le rôle requis.

Rôle du raccord	Point de raccordement	Utilisation dans la disposition	Risque de sélection
Coupleur	Connexion sur parcours droit	Assure les jonctions ou extensions de tubes	Peut ne pas convenir si les conditions des tubes diffèrent
Adaptateur	Connexion de transition	Relie différentes extrémités de raccordement	Nécessite de correspondre aux conditions de transition prévues
Raccord en T	Point de dérivation	Crée une division pour les conduites d'alimentation	L'absence du rôle de dérivation peut empêcher la connexion prévue
Coude	Virage ou coin	Redirige la direction des tubes	L'ajustement dépend des conditions du tube et du raccord
Bouchon d'extrémité	Extrémité de ligne	Fournit un point de fermeture	Peut ne pas correspondre à la fonction d'extrémité requise
Point d'arrêt	Emplacement de contrôle	Permet le contrôle à un point de raccordement choisi	La sélection dépend de l'utilisation prévue dans la disposition

Coupleurs et adaptateurs pour les transitions de lignes

Les coupleurs et les adaptateurs sont nécessaires lorsque les lignes d'irrigation goutte à goutte doivent être jointes, prolongées ou faire la transition entre différentes extrémités de raccordement. Les coupleurs peuvent assurer des jonctions tube-à-tube ou des extensions, tandis que les adaptateurs peuvent assurer des transitions de ligne où différentes conditions de raccordement doivent se rencontrer. Le rôle du raccord dépend du fait que la connexion nécessite une jonction, une extension ou une transition.

Les transitions de ligne peuvent inclure des jonctions tube-à-tube, des transitions de diamètre de tube, des transitions conduite principale-vers-microconduite, ou une adaptation au robinet et au tuyau. Un coupleur peut convenir à une jonction directe de tubes, tandis qu'un adaptateur peut convenir à une transition entre des extrémités de raccordement qui nécessitent une correspondance. La sélection de l'adaptateur dépend de la confirmation des deux extrémités de la connexion avant de choisir la pièce de raccord.

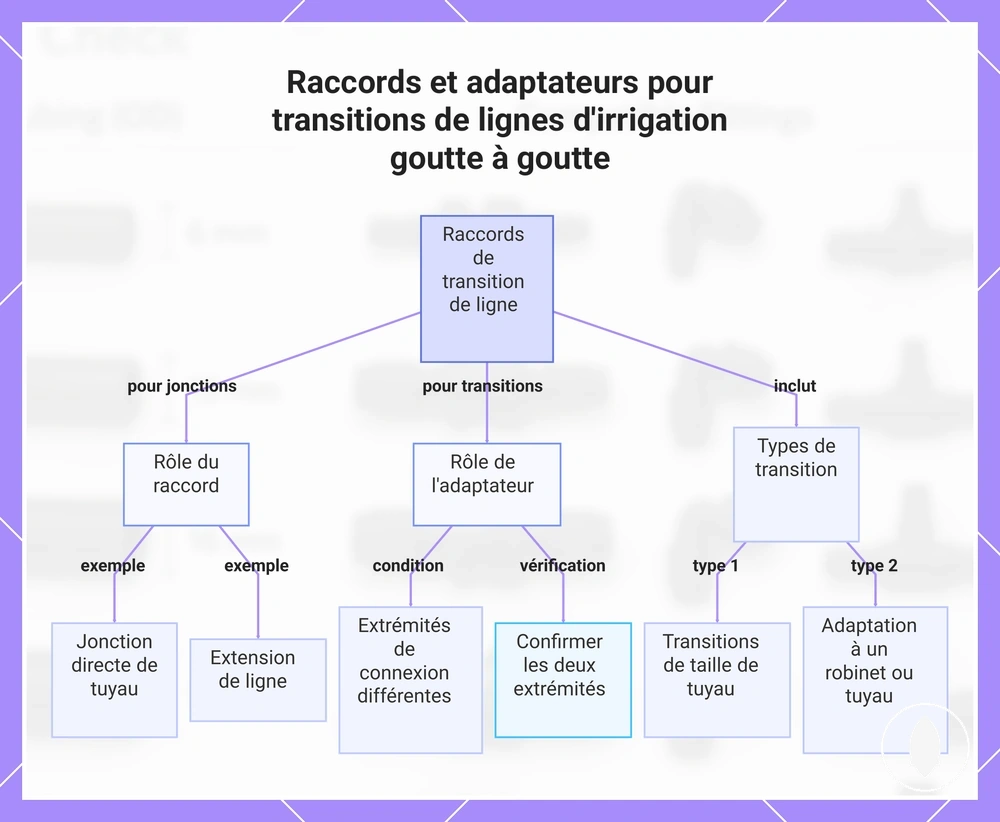

Ce diagramme montre les rôles des raccords et adaptateurs, les types de transitions de ligne et l'étape clé de sélection pour les raccords d'irrigation goutte à goutte.

Raccords en T et coudes pour les dérivations et les virages

Les raccords en T divisent la direction de l'eau à un point de dérivation, tandis que les coudes redirigent une ligne lorsqu'un virage ou un coin modifie le chemin des tubes. Les raccords en T prennent en charge les dérivations en créant une connexion divisée, tandis que les coudes prennent en charge les virages en changeant la direction de la ligne.

Le nombre de dérivations, les virages et les limitations d'espace peuvent influencer si un raccord en T ou un coude correspond au besoin de raccordement. Un nombre plus élevé de dérivations peut nécessiter plus de rôles de raccord en T pour les conduites d'alimentation, tandis que les limitations d'espace ou les virages dans les coins peuvent nécessiter des rôles de coude pour s'adapter au chemin des tubes. Le résultat de la sélection dépend de la forme du raccord, de l'action dans la disposition et des conditions de raccordement.

Forme du raccord	Action dans la disposition
Raccord en T	Divise la direction de l'eau pour une connexion de dérivation
Coude	Redirige une ligne pour un virage ou un changement de direction dans un coin

Bouchons d'extrémité et points d'arrêt pour le contrôle de la disposition

Les bouchons d'extrémité et les points d'arrêt sont des raccords de contrôle d'extrémité qui ferment ou contrôlent les lignes d'irrigation goutte à goutte. Les bouchons d'extrémité peuvent fournir des fermetures d'extrémité pour les lignes de tubes, tandis que les vannes d'arrêt peuvent fournir un point de contrôle lorsque le contrôle de la disposition est nécessaire. Le rôle du raccord dépend du fait que l'extrémité nécessite une fermeture, un accès ou un contrôle.

Les options d'extrémité peuvent varier selon l'exigence de disposition. Les bouchons d'extrémité peuvent convenir aux extrémités de ligne permanentes, tandis que les capuchons amovibles peuvent permettre l'accès à des points de rinçage sélectionnés. Les points d'arrêt et les vannes d'arrêt peuvent fournir un contrôle à des emplacements spécifiques, mais la sélection dépend de la conception de la disposition et des conditions de raccordement. Les extrémités accessibles peuvent influencer le choix du raccord lorsque des changements futurs ou des besoins d'accès font partie de la disposition.

• Fermetures d'extrémité : Les bouchons d'extrémité peuvent fermer une ligne de tube là où une extrémité permanente est nécessaire.
• Points de rinçage : Les capuchons amovibles peuvent fournir un accès là où une extrémité peut nécessiter une ouverture ultérieure.
• Points de contrôle : Les vannes d'arrêt peuvent prendre en charge le contrôle de la disposition là où une extrémité contrôlable est requise.

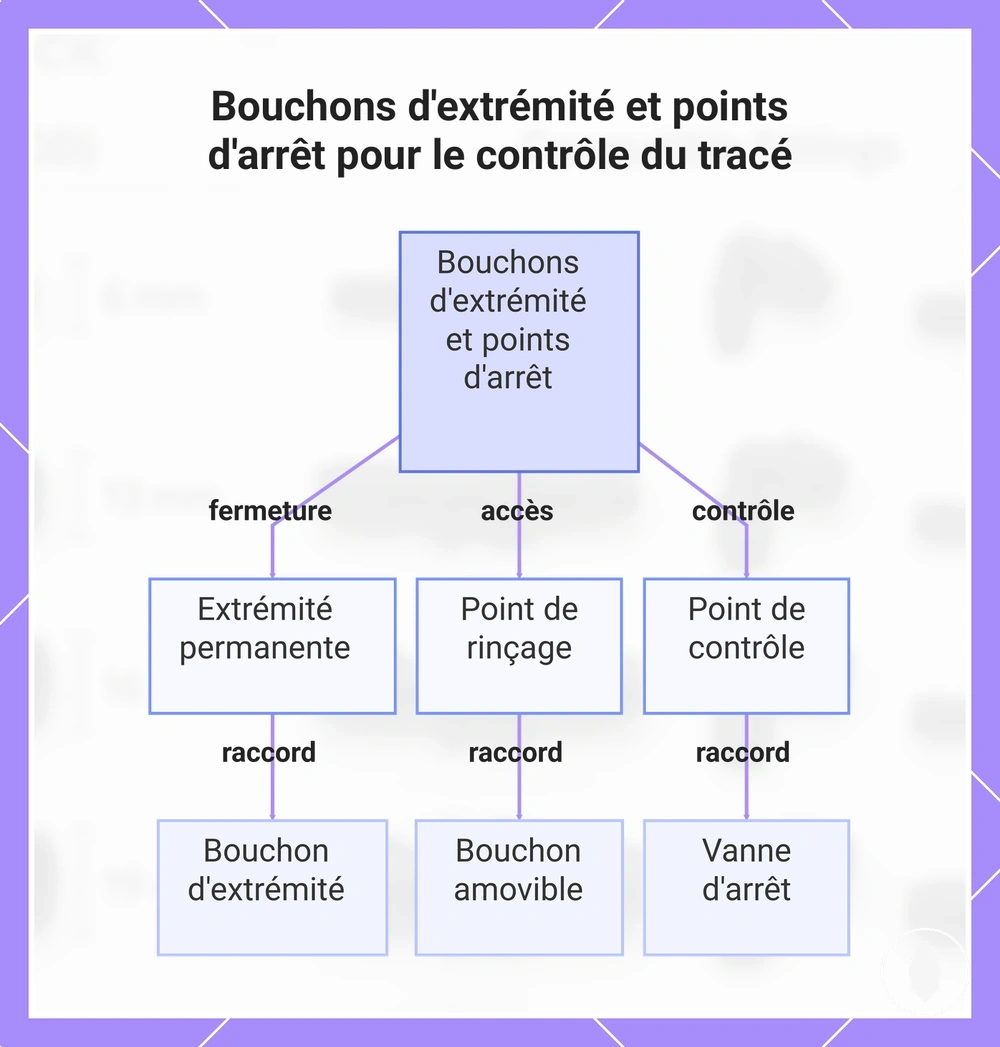

Ce graphique montre les trois principales fonctions d'extrémité des bouchons d'extrémité et des vannes d'arrêt dans les systèmes d'irrigation goutte à goutte : fermeture, accès et contrôle.

Compatibilité des diamètres de tubes avant la sélection

La compatibilité des diamètres de tubes dépend des dimensions réelles des tubes et du style du raccord, et non seulement de l'indication sur l'emballage. Vérifier le diamètre du tube, le diamètre extérieur et le style de prise du raccord avant la sélection peut aider à déterminer si un ajustement du raccord est adapté à la connexion.

Les vérifications de compatibilité doivent tenir compte du diamètre de la conduite principale, du goutteur intégré, du microtube et des transitions par adaptateur impliquées dans la disposition. Les mentions nominales peuvent décrire une catégorie de taille générale, mais les dimensions réelles et les extrémités de raccordement peuvent varier selon les conditions du tube et du raccord. Une inadéquation peut augmenter le risque de connexions desserrées ou de pièces inutilisables lorsque le raccord et le tube ne correspondent pas.

Cette section se concentre sur la vérification de compatibilité avant sélection plutôt que sur l'ensemble des relations de diamètres de tubes. Pour une explication plus détaillée de l'appariement des tailles, la vérification de la compatibilité des tubes couvre le sujet plus large de la compatibilité des tailles.

• Diamètre du tube : La dimension du tube doit correspondre à l'exigence du raccord pour la connexion prévue.
• Diamètre extérieur : La mesure réelle du tube peut affecter la manière dont le raccord se connecte.
• Diamètre de la conduite principale : La connexion de la conduite principale doit être prise en compte avant de sélectionner les raccords associés.
• Goutteur intégré et microtube : Le type de tube peut affecter le rôle de raccord adapté.
• Transitions par adaptateur : Les deux extrémités de raccordement doivent être confirmées avant de sélectionner un raccord de transition.
• Style de prise du raccord : La méthode de connexion peut influencer l'appariement du raccord et le résultat de l'ajustement.

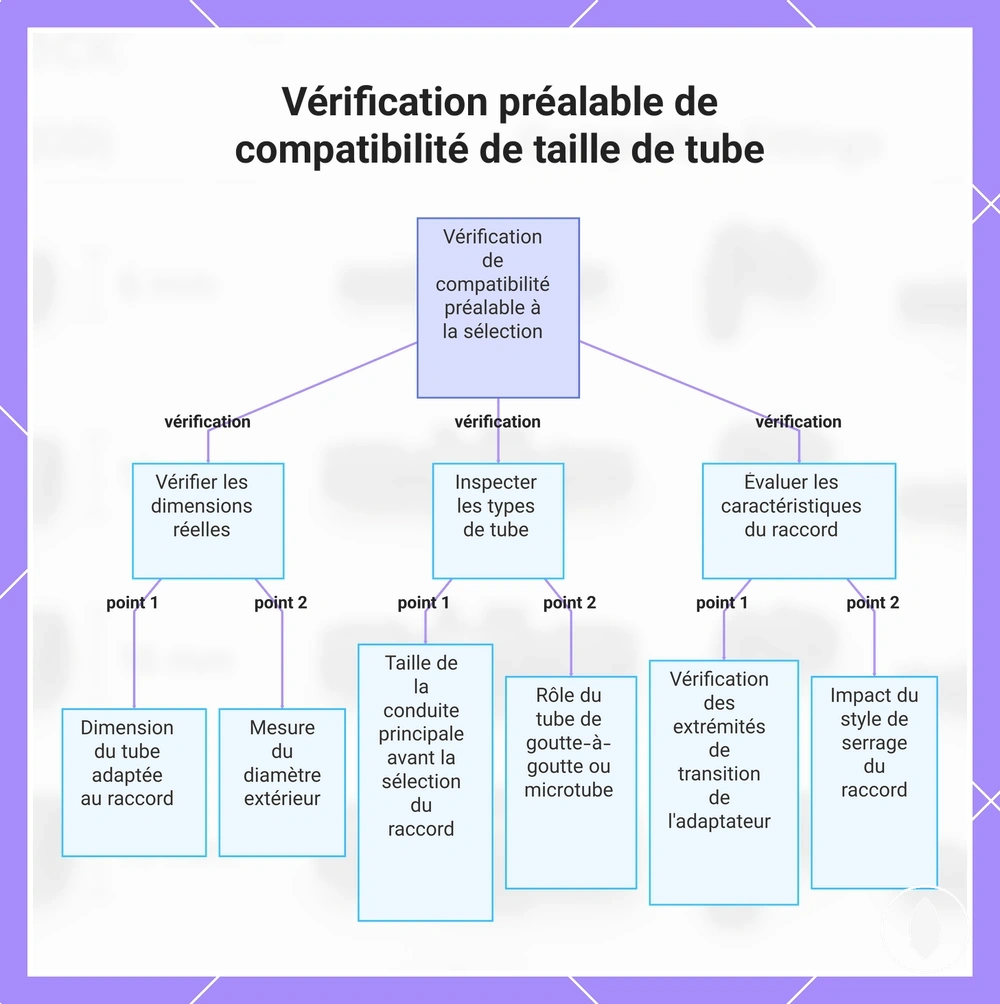

Ce graphique montre les principales vérifications à effectuer avant de sélectionner les raccords pour garantir la compatibilité de la taille du tube et éviter les mauvaises correspondances.

Tubes de conduite principale, tubes goutteurs intégrés et microtubes

Les tubes de conduite principale, les tubes goutteurs intégrés et les microtubes sont des catégories de tubes qui influencent le choix du raccord en fonction de leur rôle de connexion dans une disposition. Chaque catégorie de tube peut nécessiter une approche de raccord différente pour la jonction, l'alimentation ou la transition entre les lignes. Le raccord sélectionné dépend des spécifications du tube et du point de raccordement prévu.

Les tubes de conduite principale peuvent se connecter aux sections de distribution, tandis que les tubes goutteurs intégrés et les microtubes peuvent nécessiter des points de transition différents dans la disposition. Une transition de la conduite principale vers un tube plus petit peut nécessiter un adaptateur lorsque les extrémités de raccordement doivent changer entre les catégories de tubes. Confirmer la catégorie de tube aide à définir le besoin d'adaptateur et l'implication pour le choix du raccord.

• Tube de conduite principale : Prend en charge les connexions de distribution primaires, où le rôle du raccord dépend de l'exigence de connexion de la conduite principale.
• Tube goutteur intégré : Se connecte en tant que catégorie de ligne émettrice, où le choix du raccord dépend du rôle de connexion du tube goutteur intégré et des conditions de disposition.
• Microtube : Se connecte en tant que catégorie de tube plus petit, où un besoin d'adaptateur peut survenir pour les transitions vers d'autres sections de tubes.

Dimensions nominales et différences de diamètre extérieur

Les indications de dimensions nominales peuvent être trompeuses lors du choix des raccords d'irrigation goutte à goutte car un nom de taille imprimé peut ne pas représenter le diamètre extérieur réel du tube. Une correspondance indiquée sur l'étiquette peut encore nécessiter une vérification lorsque le diamètre, le style du raccord ou les spécifications du tube diffèrent. Vérifier les conditions réelles de raccordement aide à réduire le risque de sélectionner un raccord qui ne convient pas au tube.

Le diamètre extérieur, l'épaisseur de paroi, les variations de marque et la tolérance du raccord peuvent affecter le résultat de l'ajustement. Une dimension nominale peut décrire une catégorie générale, mais le diamètre réel et les conditions de raccordement peuvent varier entre les produits de tubes et les styles de raccords. Le choix du raccord doit être déterminé par les spécifications du tube plutôt que de se fier uniquement à une indication de taille.

Attention : Vérifiez l'indication imprimée par rapport au diamètre extérieur réel, aux spécifications du tube et au style du raccord avant de vous fier à une correspondance indiquée.

Indication imprimée	Diamètre extérieur mesuré
Dimension nominale	Peut décrire une catégorie générale mais peut ne pas représenter le diamètre réel du tube.
Diamètre extérieur	Montre la dimension physique du tube qui peut affecter l'appariement du raccord et le résultat de l'ajustement.

Compromis entre les styles de raccords pour les besoins de disposition

Le style de raccord doit correspondre aux contraintes de la disposition, aux besoins de démontage et de transition, plutôt que d'être choisi comme une option universelle. Les raccords à barbes, les raccords à compression ou à verrouillage, et les adaptateurs filetés offrent différentes approches de connexion basées sur la stabilité, le démontage, le coût et les modifications de la conduite principale.

Le principal compromis entre les styles de raccords concerne la stabilité de la connexion, l'accès pour les changements futurs et les exigences de transition. Les raccords à barbes peuvent convenir aux connexions de tubes où une prise directe est nécessaire, tandis que les raccords à compression ou à verrouillage peuvent être envisagés lorsque le démontage ou une méthode de maintien différente est importante. Les adaptateurs filetés sont principalement utilisés là où une transition d'extrémité de raccordement est requise, comme un changement entre des types de connexion de tube ou de tuyau.

Cette comparaison est un résumé de sélection pour les décisions de disposition, et non une taxonomie complète des types de raccords.

Style de raccord	Attribut clé	Compromis	Meilleur cas d'utilisation
À barbes	Prise sur le tube	Peut assurer une connexion directe du tube mais peut être moins adapté au démontage fréquent.	Adapté lorsqu'une connexion de tube simple est nécessaire.
À compression ou à verrouillage	Stabilité et démontage	Peut offrir un équilibre entre maintien sécurisé et accès pour les changements futurs selon la disposition.	Utile lorsque l'accès à la connexion ou les modifications de la conduite principale sont envisagés.
Adaptateurs filetés	Transition de connexion	La sélection dépend de la correspondance entre l'extrémité de raccordement et l'exigence de transition.	Utilisé lorsqu'une transition de tube ou de tuyau nécessite un rôle d'adaptateur.

Pour une comparaison plus large des catégories de connecteurs, comparez d'abord les types de raccords.

Raccords à barbes pour des connexions stables à faible coût

Les raccords à barbes peuvent être un choix pratique lorsqu'une disposition nécessite une connexion de tube directe avec une approche de connexion simple. Les raccords à barbes utilisent la prise sur le tube et la force d'insertion pour créer un point de raccordement, ce qui peut convenir aux connexions à faible coût dans les lignes de distribution ou les dispositions de microtubes. L'adéquation d'un raccord à barbes dépend du diamètre du tube, de l'état du tube et du rôle de raccordement requis.

Les raccords à barbes reposant sur la prise du tube et la force d'insertion, la qualité de l'ajustement dépend des spécifications et de l'état du tube. Ils peuvent convenir aux dispositions où le démontage est moins important, tandis que les réutilisations ou changements fréquents peuvent créer un compromis différent. Une connexion à barbes doit être évaluée en fonction du type de tube, des exigences de raccordement et des besoins d'accès futurs.

• Prise sur le tube : Les raccords à barbes peuvent convenir aux connexions où la prise à barbes correspond à l'état du tube et aux exigences du raccord.
• Connexions à faible coût : Les raccords à barbes peuvent être un choix pratique pour les lignes de distribution plus simples ou les dispositions de microtubes où une connexion directe est nécessaire.
• Démontage : Les raccords à barbes peuvent présenter des limitations lorsque la réutilisation ou le démontage fréquent est une exigence importante.

Raccords à compression et à verrouillage pour les modifications de la conduite principale

Les raccords à compression et les raccords à verrouillage peuvent être utiles pour les modifications de la conduite principale lorsqu'une disposition nécessite un maintien plus fort, des options de reconfiguration ou une approche de connexion différente. Ces styles de raccords doivent correspondre aux spécifications des tubes, aux exigences de raccordement et à l'utilisation prévue plutôt que d'être traités comme une solution universelle.

Les raccords à compression et les raccords à verrouillage peuvent offrir différents équilibres entre un maintien plus fort, la reconfiguration et la manipulation sans outil. Les modifications de la conduite principale peuvent nécessiter de prendre en compte la sensibilité à la pression, la rigidité du tube et les spécifications du raccord pour déterminer si l'approche de connexion est adaptée. Un maintien plus fort ne garantit pas la compatibilité à moins que les spécifications du tube et du raccord ne correspondent.

• Besoin de maintien : Les raccords à compression et les raccords à verrouillage peuvent convenir aux dispositions où une approche de connexion plus solide est requise.
• Correspondance du tube : Les spécifications du raccord doivent correspondre à l'état du tube, à sa taille et aux exigences de raccordement.
• Besoin de reconfiguration : Les raccords à verrouillage peuvent être envisagés lorsque des changements futurs ou une réutilisation font partie de la disposition.

Adaptateurs filetés pour les transitions robinet et tuyau

Les adaptateurs filetés prennent en charge les points de transition où une disposition d'irrigation goutte à goutte se connecte à des composants filetés tels que des robinets, des tuyaux ou des connexions de filtre-régulateur. Un adaptateur fileté fait correspondre le côté de connexion avec une extrémité d'adaptateur de tube afin que la transition puisse convenir à la condition de raccordement prévue. La sélection dépend du côté de l'adaptateur, de l'emplacement de la transition et de l'objectif de connexion requis.

Les adaptateurs filetés peuvent utiliser un filetage mâle ou un filetage femelle selon le côté de connexion à apparier. L'extrémité d'adaptateur de tube doit correspondre à la condition de raccordement du tube, tandis qu'une transition de robinet ou de tuyau dépend des extrémités de raccordement disponibles. Dans un contexte de filtre-régulateur ou de régulation de pression, l'emplacement de la transition et les spécifications du composant doivent être confirmés avant de sélectionner l'adaptateur.

• Côté filetage : Confirmez si la connexion nécessite un filetage mâle ou un filetage femelle avant de sélectionner l'adaptateur fileté.
• Côté tube : Faites correspondre l'extrémité d'adaptateur de tube à la condition de raccordement du tube et au rôle de raccord requis.
• Objectif de la transition : Identifiez si l'adaptateur prend en charge une transition de robinet, une transition de tuyau ou un point de connexion de filtre-régulateur.

Kit, assortiment ou raccords individuels

Le kit de raccords, l'assortiment de connecteurs et les raccords individuels conviennent chacun à différentes conditions de disposition selon la certitude, la quantité et les besoins en pièces de rechange. Un kit de raccords peut convenir à une petite disposition connue, un assortiment de connecteurs peut convenir à des dispositions changeantes ou ramifiées, et les raccords individuels peuvent convenir aux dispositions où les pièces et adaptateurs spécifiques sont déjà identifiés.

La certitude de la disposition et le nombre de points de raccordement influencent le format d'achat le plus adapté. Les petites dispositions peuvent nécessiter moins de raccords courants, tandis que les plates-bandes surélevées et les dispositions ramifiées peuvent créer des besoins supplémentaires en raccords en T, adaptateurs et raccords de rechange. Un assortiment de connecteurs peut réduire le risque de pièces manquantes lorsque la combinaison de raccords requise est moins certaine, mais les pièces incluses et la compatibilité des tubes doivent encore être prises en compte. Les raccords individuels peuvent convenir à une disposition connue où les rôles de raccordement requis sont déjà clairs.

Le tableau de décision ci-dessous compare chaque format d'achat en fonction de la condition de disposition, de la combinaison de raccords, de l'avantage et du risque potentiel. Ces critères aident à distinguer la commodité du besoin de rôles de raccords spécifiques et d'exigences d'adaptateur.

Format d'achat	Condition de disposition idéale	Avantage principal	Risque principal
Kit de raccords	Petites dispositions avec besoins connus en raccords courants	Regroupe les raccords courants dans un seul format de sélection	Les pièces incluses peuvent ne pas correspondre à chaque besoin de raccordement
Assortiment de connecteurs	Dispositions ramifiées ou disposions avec besoins changeants en raccords	Fournit un assortiment varié de rôles de connecteurs et d'options de rechange	Peut inclure des pièces inutilisées ou nécessiter encore des composants spécifiques manquants
Raccords individuels	Dispositions connues nécessitant des raccords ou adaptateurs spécifiques	Permet de sélectionner les rôles de raccords requis	Nécessite une connaissance plus claire des points de raccordement et des besoins en raccords

Le format d'achat adapté dépend de la certitude de la disposition, de la quantité de raccords et des rôles de raccordement requis. Un kit de raccords, un assortiment de connecteurs ou des raccords individuels peuvent chacun convenir à différentes situations, mais la sélection doit tenir compte des raccords de rechange, des adaptateurs et du risque de pièces manquantes.

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

Situations de kit pour petit jardin et plate-bande surélevée

Un kit de raccords pour plate-bande surélevée peut être suffisant lorsqu'un petit jardin a un nombre limité de plates-bandes, des chemins de lignes prévisibles et un ensemble connu de besoins de raccordement. Un choix basé sur un kit peut convenir aux dispositions où des raccords courants tels que des raccords en T, des coudes, des fermetures d'extrémité et des adaptateurs de base correspondent aux connexions de tubes prévues.

L'adéquation d'un kit de raccords pour plate-bande surélevée dépend des raccords inclus et de la correspondance des tubes plutôt que de la taille de la disposition seule. Une petite disposition peut encore nécessiter des pièces séparées si les points de raccordement, les adaptateurs ou les spécifications des tubes diffèrent des raccords inclus.

• Nombre limité de plates-bandes : Un petit jardin avec moins de points de raccordement peut nécessiter seulement une combinaison de base de raccords.
• Chemins de lignes prévisibles : Une disposition avec des trajets de tubes clairs peut convenir à un kit de raccords avec des rôles de raccordement correspondants.
• Raccords en T et coudes : Un kit peut être suffisant lorsque les raccords de dérivation et de virage requis correspondent à la disposition prévue.
• Fermetures d'extrémité : Un kit peut convenir aux dispositions où les extrémités de ligne requises correspondent aux fermetures d'extrémité incluses.
• Adaptateurs de base : Un kit peut être adapté lorsque les adaptateurs inclus correspondent aux exigences de transition des tubes.

Dispositions plus grandes et situations d'assortiment de connecteurs

Les dispositions plus grandes peuvent nécessiter un assortiment de connecteurs ou des raccords sélectionnés séparément lorsque le nombre de points de raccordement, les transitions mixtes de tubes ou les adaptateurs peu courants créent des exigences de raccordement plus complexes. Un assortiment de connecteurs peut prendre en charge les dispositions avec des rôles de raccordement variés, tandis que des raccords sélectionnés séparément peuvent convenir aux dispositions où des pièces spécifiques sont déjà identifiées.

Les transitions mixtes de tubes et les changements futurs peuvent accroître le besoin de différentes options de raccords. Des connecteurs de rechange peuvent réduire le risque de raccords manquants lorsqu'une reconfiguration est prévue, mais la combinaison de raccords requise dépend toujours des conditions de disposition et des exigences de raccordement. Par exemple, une disposition avec plusieurs points de dérivation et différents types de transition peut nécessiter une sélection de raccords plus large qu'un agencement plus simple.

• Nombre de points de raccordement : Les dispositions plus grandes avec de nombreux points de raccordement peuvent nécessiter un assortiment de connecteurs ou des raccords sélectionnés séparément pour couvrir différents rôles.
• Transitions mixtes de tubes : Les dispositions avec différentes connexions de tubes peuvent nécessiter des raccords séparés ou des adaptateurs peu courants pour des points de transition spécifiques.
• Adaptateurs peu courants : Les besoins de transition moins typiques peuvent nécessiter des raccords sélectionnés individuellement plutôt que seulement des connecteurs courants.
• Connecteurs de rechange : Une reconfiguration planifiée ou des changements futurs peuvent justifier de conserver des options de connecteurs supplémentaires disponibles.
• Dérivations multiples : Les dispositions avec plusieurs dérivations peuvent nécessiter une combinaison de raccords plus large pour correspondre à la structure de raccordement.

Critères de sélection pour la fiabilité de la disposition

La fiabilité de la disposition dépend de la combinaison de l'ajustement, de la quantité, de l'adéquation à la pression, de l'état des tubes et des changements futurs, plutôt que de se fier à un seul facteur de sélection. Les critères de sélection doivent être considérés ensemble car chaque condition peut affecter la fiabilité du raccord et l'effet final de la décision.

Le nombre de connexions, la quantité de rechange, la flexibilité des tubes, l'exposition à la pression et les besoins de réutilisation peuvent influencer l'adéquation du raccord selon les conditions de disposition. Un nombre plus élevé de connexions peut augmenter le risque de pièces manquantes lorsque les rôles de raccords ne sont pas identifiés, tandis que l'état des tubes peut affecter le maintien du raccord. L'exposition à la pression et les besoins de réutilisation doivent être qualifiés par les spécifications du raccord et les exigences de disposition prévues.

La liste de vérification suivante organise les critères de fiabilité, y compris les signaux de durabilité et matériaux dans le cadre de la vérification de sélection. Ces critères aident à évaluer comment les choix de raccords peuvent convenir à différentes conditions extérieures.

• Nombre de connexions : Un nombre plus élevé de points de raccordement peut nécessiter une planification plus claire pour réduire les pièces manquantes et améliorer l'effet de la décision.
• Quantité de rechange : Des raccords de rechange peuvent prendre en charge les changements futurs lorsque des besoins de reconfiguration sont attendus.
• Flexibilité des tubes : La flexibilité des tubes et l'état des tubes peuvent affecter le maintien du raccord et l'adéquation de la connexion.
• Exposition à la pression : L'exposition à la pression doit être prise en compte avec les spécifications du raccord pour qualifier l'adéquation de la connexion.
• Besoins de réutilisation : Les besoins de réutilisation peuvent affecter si un choix de raccord prend en charge les changements futurs de disposition.
• Durabilité extérieure : Les signaux de matériaux et les conditions extérieures peuvent être pris en compte lors de l'évaluation de l'adéquation à long terme du raccord.

Les critères de sélection fonctionnent ensemble pour soutenir un choix de raccord plus fiable basé sur la disposition réelle. Après avoir examiné ces facteurs, une liste de vérification avant achat peut aider à organiser le processus de sélection final.

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

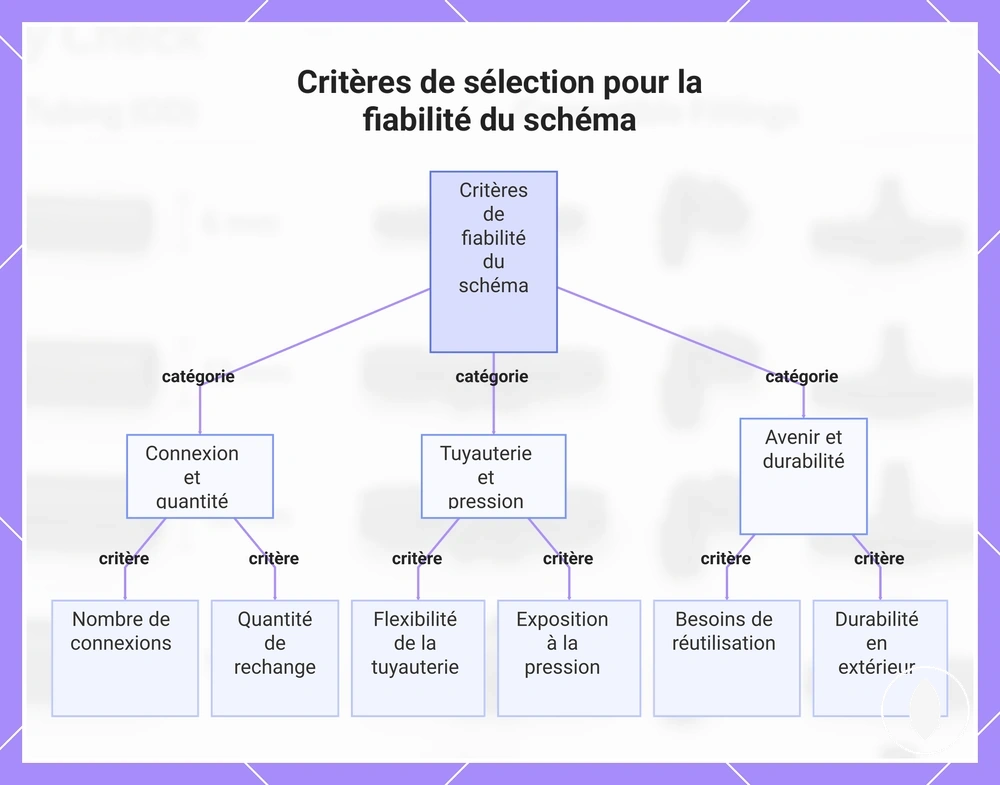

Ce graphique organise les critères clés pour évaluer la fiabilité des raccords dans les schémas extérieurs, regroupés en trois catégories : connexion et quantité, tuyauterie et pression, avenir et durabilité.

Nombre de points de raccordement et quantité de raccords de rechange

Le nombre de points de raccordement aide à éviter les raccords manquants en montrant combien de dérivations, virages, transitions, extrémités et points de réparation doivent être pris en compte. Planifier la quantité de raccords de rechange avec ce décompte peut améliorer la fiabilité de la disposition tout en réduisant le risque d'acheter trop de pièces inutiles.

Le nombre de raccords dépend de la structure de la disposition et des rôles de raccordement requis. Chaque dérivation, virage, transition, extrémité et point de réparation peut affecter les besoins en raccords pour la disposition. Des connecteurs de rechange peuvent fournir une marge qualifiée pour les changements futurs, mais la quantité de raccords de rechange nécessaire varie selon les conditions de disposition.

• Dérivation : Comptez chaque connexion de dérivation car les dérivations peuvent affecter les besoins en raccords en T et la quantité de raccords.
• Virage : Comptez chaque changement de direction car les virages peuvent affecter les besoins en coudes et les besoins en raccords.
• Transition : Comptez chaque point de transition car des adaptateurs peuvent être nécessaires là où les types de connexion changent.
• Extrémité : Comptez chaque extrémité car les capuchons ou raccords de fermeture peuvent affecter le nombre final de raccords.
• Quantité de raccords de rechange : Ajoutez une marge adaptée pour les points de réparation ou la reconfiguration future sans supposer que chaque disposition nécessite la même quantité de rechange.

Pression, flexibilité des tubes et besoins de reconfiguration

La pression, la flexibilité des tubes et les besoins de reconfiguration affectent le choix du raccord par les conditions d'ajustement et les exigences opérationnelles, plutôt que comme des garanties uniques de performance. Ces facteurs aident à qualifier si une approche de raccord peut convenir à la disposition actuelle, aux contraintes opérationnelles prévues et aux changements futurs.

Les conditions de pression peuvent influencer l'adéquation du raccord lorsque les contraintes opérationnelles imposent des exigences différentes à la connexion. La flexibilité des tubes et la rigidité des tubes peuvent affecter la prise du raccord et le maintien sécurisé selon l'état du tube et la méthode de connexion. Les besoins de reconfiguration et les besoins de réutilisation peuvent influencer si un style de raccord prend en charge les changements futurs sans être sélectionné uniquement pour la disposition initiale.

• Ajustement actuel : La flexibilité des tubes et l'état de la connexion peuvent affecter l'adéquation d'un choix de raccord pour la disposition existante.
• Contrainte opérationnelle : L'exposition à la pression peut qualifier l'adéquation du raccord lorsque les conditions opérationnelles imposent une contrainte supplémentaire sur la connexion.
• Changements ultérieurs : Les besoins de reconfiguration, les mouvements saisonniers et les besoins de réutilisation peuvent influencer si un choix de raccord prend en charge les ajustements futurs de la disposition.

Cette section se concentre sur les facteurs de risque avant sélection qui influencent le choix du raccord avant l'installation, et non sur la réparation ou le dépannage après installation.

Erreurs de sélection créant un mauvais ajustement ou des pièces manquantes

Les erreurs de sélection viennent souvent de tubes incompatibles, de points de raccordement sous-estimés ou du choix d'un kit de raccords avant d'avoir cartographié la disposition. Ces erreurs peuvent entraîner un mauvais ajustement, des pièces manquantes ou une reprise de la disposition lorsque les raccords sélectionnés ne correspondent pas aux exigences réelles de raccordement.

Les erreurs de sélection courantes peuvent concerner la compatibilité, la planification des quantités, les rôles des raccords et les décisions de format d'achat. Des tubes incompatibles peuvent créer des risques de mauvais ajustement, tandis que des points de raccordement sous-estimés peuvent augmenter le risque de pièces manquantes. Des adaptateurs manquants, des choix de style de raccord inadaptés ou le fait de supposer que tous les kits conviennent à toutes les dispositions peuvent créer des problèmes de sélection évitables avant l'installation.

Une vérification finale de la décision doit confirmer la sélection des raccords par rapport à la disposition prévue avant l'achat. Examiner les exigences des tubes, les rôles de raccordement et les besoins en raccords inclus peut aider à corriger les erreurs de sélection avant qu'elles n'entraînent des changements inutiles.

• Tubes incompatibles : Vérifiez la compatibilité des tubes avant de sélectionner les raccords pour réduire le risque de mauvais ajustement.
• Points de raccordement sous-estimés : Vérifiez les dérivations, virages, transitions et extrémités pour réduire les pièces manquantes.
• Adaptateurs manquants : Confirmez les points de transition où des adaptateurs peuvent être nécessaires pour différentes conditions de raccordement.
• Trop peu de fermetures d'extrémité : Passez en revue les extrémités pour garantir que les fermetures d'extrémité requises sont incluses dans la sélection.
• Style de raccord inadapté : Faites correspondre le style de raccord aux conditions de disposition et aux exigences de raccordement.
• Pas de connecteurs de rechange : Envisagez des connecteurs de rechange là où des changements futurs ou des points de réparation peuvent créer des besoins de raccord supplémentaires.
• Hypothèse de kit : Évitez de supposer que tous les kits conviennent à toutes les dispositions ; comparez les raccords inclus avec la disposition et les tubes prévus.

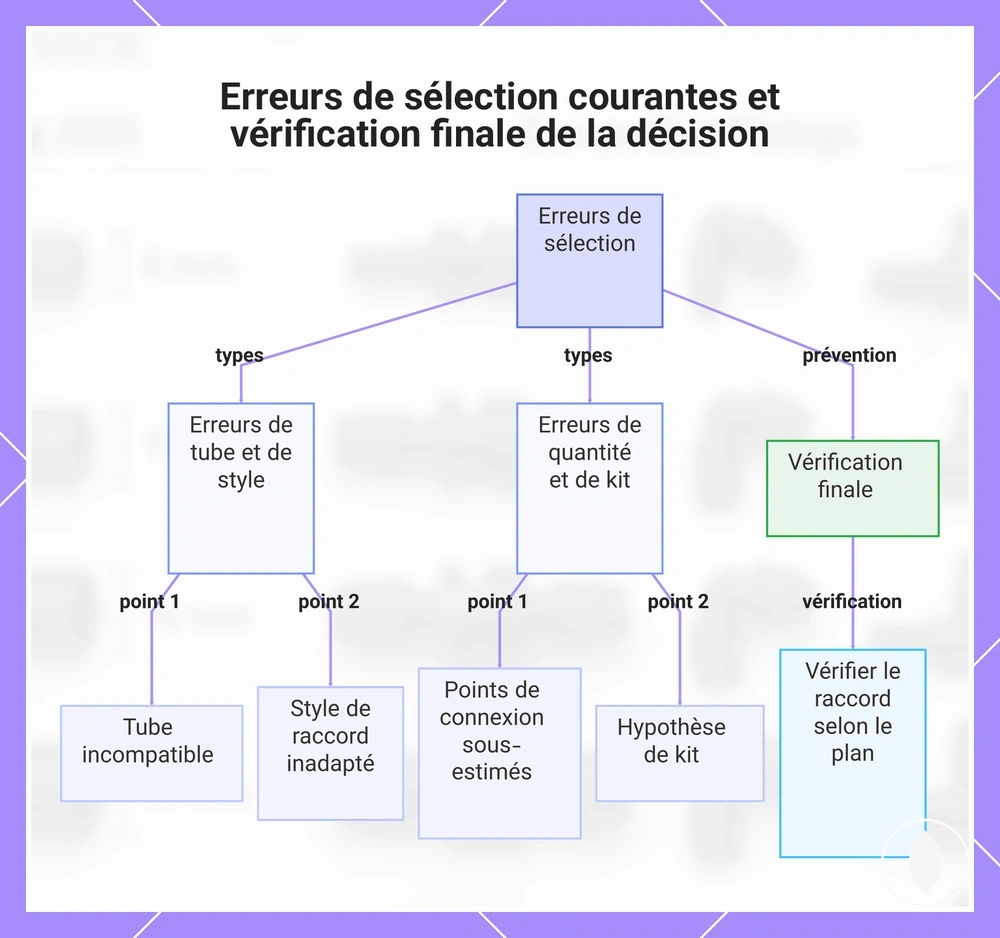

Ce graphique montre les principaux types d'erreurs de sélection qui entraînent un mauvais ajustement ou des pièces manquantes, ainsi que l'étape de vérification finale pour les éviter.
