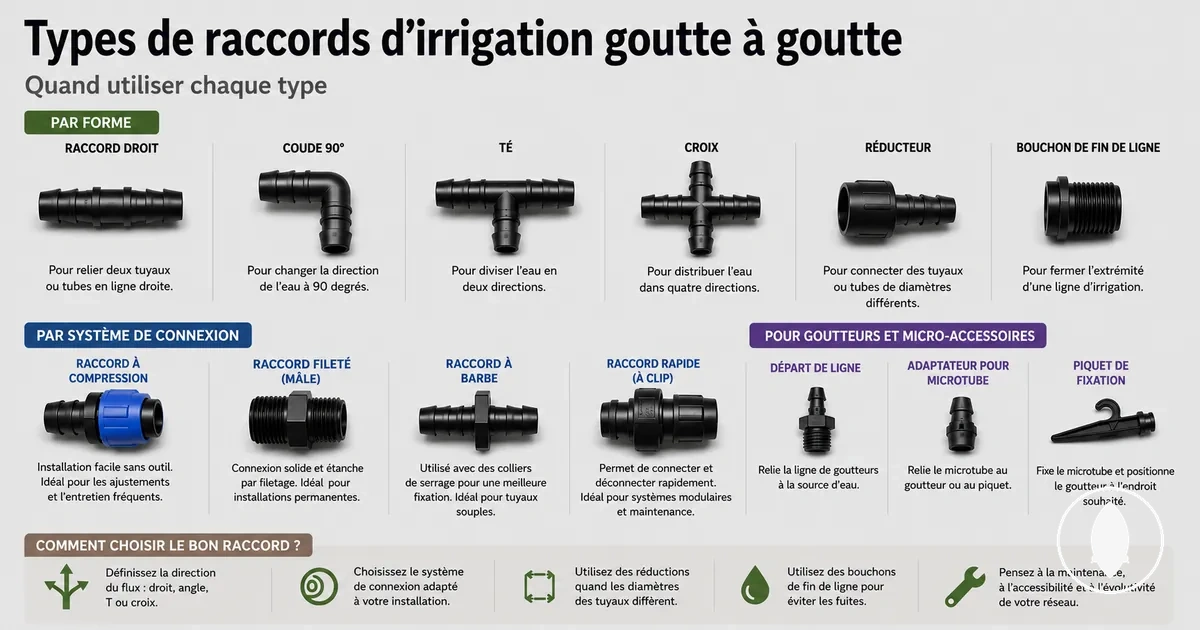

Types de raccords d’irrigation goutte à goutte selon le style de raccordement et l’adaptation au tube

Les types de raccords d’irrigation goutte à goutte dépendent du format de tube, du style de raccordement et de la position du raccord dans un réseau d’irrigation. Les raccords à ergots, à compression et filetés sont différentes options de raccordement qui peuvent convenir à diverses conditions de tube, y compris le ruban goutteur, le microtube et le tube principal.

Les raccords d’irrigation goutte à goutte sont des connecteurs, des coupleurs et des adaptateurs qui relient les composants d’irrigation tout en correspondant à une adaptation précise au tube et à une méthode de raccordement. Le type de raccord est déterminé par la façon dont le raccordement est réalisé, par la façon dont le tube est maintenu et par l’endroit où le raccord est utilisé dans le système. Pour le rôle plus large de ces composants, consultez le hub des raccords d’irrigation goutte à goutte. Cette page se concentre sur les types de raccords et leurs caractéristiques de raccordement plutôt que sur les pièces de raccordement ou les vérifications détaillées des tailles de tube.

Lors du choix d’une catégorie de raccord, les conditions du réseau aident à déterminer quel style de raccordement et quel format de tube doivent être pris en compte. Un raccord utilisé avec un ruban plat peut nécessiter une approche d’étanchéité différente de celle d’un raccord utilisé avec un tube rond, tandis que le microtube et le tube principal peuvent créer des conditions d’adaptation différentes. Ces différences constituent la base pour comprendre les principaux types de raccords d’irrigation goutte à goutte.

Comment les types de raccords d’irrigation goutte à goutte diffèrent

Les types de raccords d’irrigation goutte à goutte diffèrent par leurs attributs de raccordement, le contexte du tube et le résultat d’adaptation qu’ils créent dans un réseau d’irrigation. La différence principale réside dans la façon dont chaque style de raccord gère les conditions de maintien, d’étanchéité et de raccordement pour le tube ou le composant du système qu’il relie.

Chaque type de raccord utilise un attribut de raccordement différent pour créer un comportement de raccordement spécifique. Des facteurs tels que la méthode de maintien, la conception de l’étanchéité, le format du tube et les besoins de réutilisation peuvent influencer la façon dont un connecteur, un coupleur ou un connecteur de ligne se comporte dans un réseau. Le contexte du tube aide à déterminer les conditions de raccordement, tandis que le type de raccord doit être considéré séparément de la forme de la pièce de raccordement et de la taille du tube.

Avant de comparer les styles de raccord individuels, il est utile de distinguer trois notions liées : le type de raccord décrit la méthode de raccordement, les pièces de raccordement décrivent la forme ou le rôle d’un composant, et la taille du tube décrit les dimensions qui influent sur l’adaptation. La page sur les fonctions des pièces de raccordement détaille les rôles des composants. Le tableau ci-dessous organise les types de raccords par style de raccordement, contexte du tube et résultat d’adaptation.

Type de raccord	Attribut de raccordement	Contexte du tube	Résultat d’adaptation et considérations
Raccords à ergots	Prise via un point de connexion inséré	Conditions de tube goutteur ou microtube compatibles	Peut offrir une connexion sécurisée lorsque le profil d’ergot et l’état du tube correspondent
Raccords à compression	Prise via un support externe du tube et une tolérance du raccord	Les dimensions du tube et la conception du raccord doivent correspondre	Peut fournir une connexion stable lorsque les conditions d’étanchéité sont adaptées
Raccords filetés	Raccordement via des interfaces filetées et des adaptateurs	Composants fixes ou points de transition	L’adaptation dépend de la compatibilité du filetage, de la méthode d’étanchéité et des composants raccordés

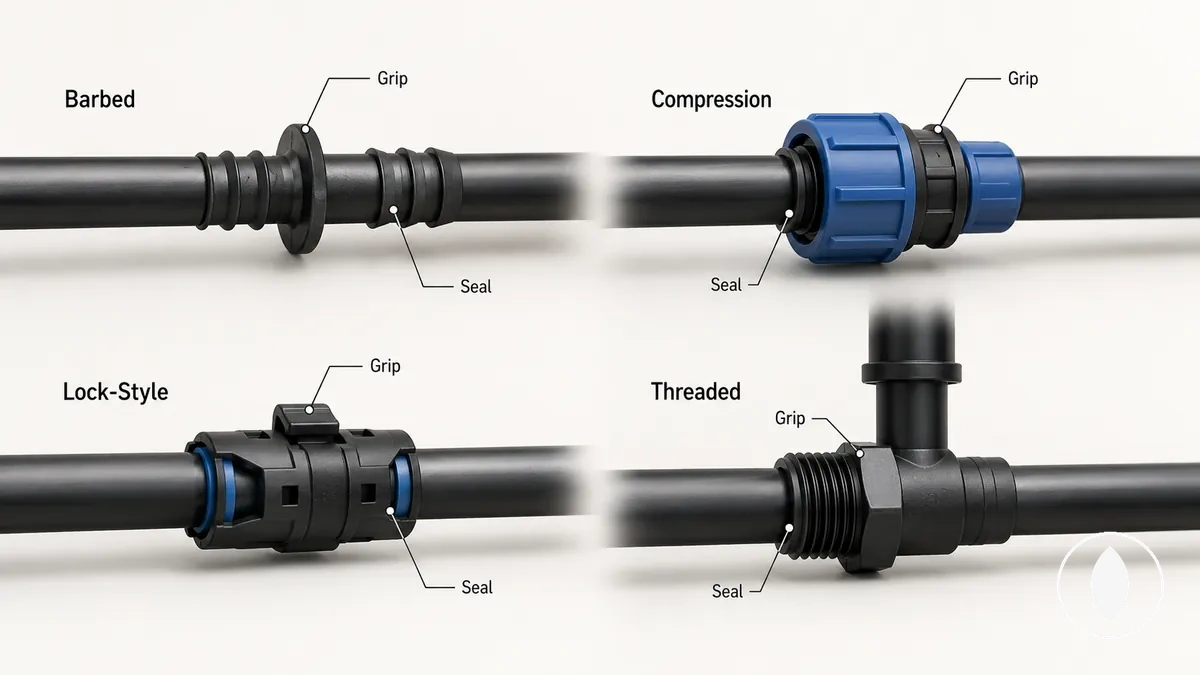

Types de raccords selon le style de raccordement

Les raccords classés par style de raccordement sont regroupés selon la façon dont ils maintiennent, scellent ou relient les tubes et les composants du système. Les principaux attributs qui distinguent ces styles de raccord sont la méthode de maintien, le comportement d’étanchéité, le contexte du tube, le potentiel de réutilisation et les conditions de raccordement dans lesquelles chaque style est utilisé.

Lorsqu’un réseau d’irrigation goutte à goutte utilise différents points de raccordement, le style de raccord peut influencer la façon dont un connecteur ou un coupleur interagit avec le tube. Les raccords à ergots utilisent une approche par insertion, les raccords à compression reposent sur un support externe du tube, les raccords à verrouillage privilégient une méthode de raccordement manuel et les raccords filetés créent des transitions entre les composants via des interfaces filetées. Chaque option peut présenter des considérations différentes en matière de maintien, d’étanchéité, de réutilisation et de limitation selon le contexte du tube.

Les raccords classés par style de raccordement doivent être considérés séparément de la forme du raccord et de la taille du tube, car chacun décrit une partie différente du processus de raccordement. La comparaison entre raccords à emboîtement et à compression explore plus en détail les différences entre deux approches de raccordement courantes.

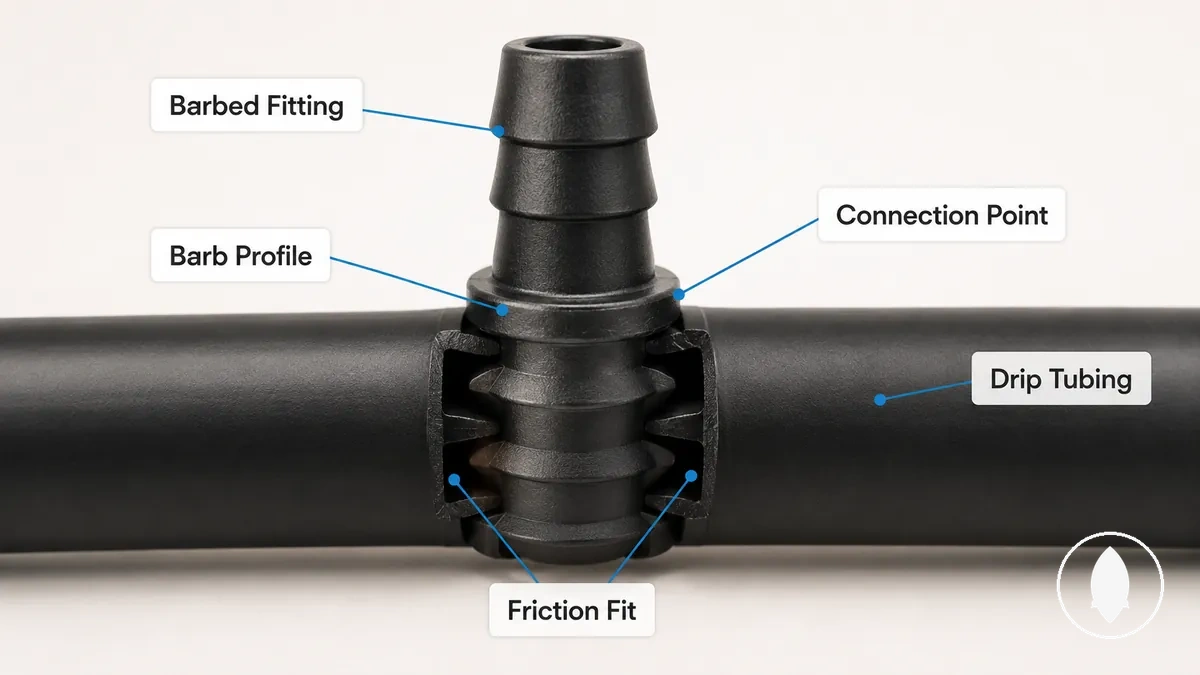

Raccords à ergots pour connexions par insertion de tube

Les raccords à ergots sont des connecteurs par insertion qui maintiennent le tube par un ajustement serré créé par le profil d’ergot à l’intérieur d’un tube goutteur ou d’un microtube compatible. Le raccordement dépend de l’état du tube, de la conception du raccord et de la façon dont l’ergot interagit avec la paroi du tube. Un ajustement adapté peut favoriser une connexion sécurisée, tandis que des conditions inadaptées peuvent augmenter le risque de fuite ou rendre le retrait plus difficile.

Les raccords à ergots sont souvent utilisés aux points de raccordement de tube où une approche par connecteur inséré est adaptée. La méthode de maintien peut varier selon la souplesse du tube, l’état du diamètre et la relation entre le profil d’ergot et l’intérieur du tube. Un tube plus chaud ou des raccordements plus serrés peuvent modifier la difficulté d’insertion ou de retrait ; la condition de raccordement doit être considérée avant de choisir ce style de raccord.

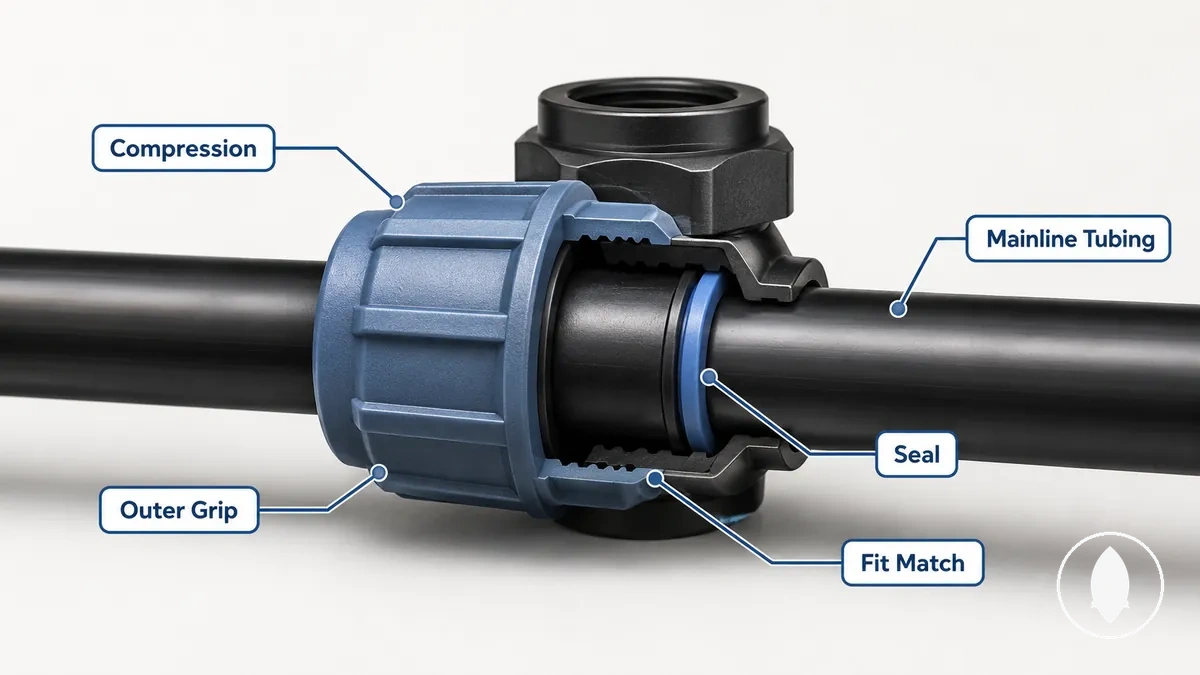

Raccords à compression pour le maintien du tube principal

Les raccords à compression sont des connecteurs qui maintiennent le tube par une prise externe et la tolérance du raccord, plutôt que par un ergot inséré. Le raccordement dépend du corps du raccord, de la correspondance du diamètre extérieur et de la façon dont le raccord crée une étanchéité autour du tube. Une condition d’ajustement adaptée peut favoriser la stabilité du raccordement, tandis que des dimensions inadaptées peuvent augmenter le risque de fuite.

Les raccords à compression sont souvent envisagés pour les raccordements de tube principal où les dimensions du tube et la conception du raccord doivent fonctionner ensemble. La prise externe, l’étanchéité et la tolérance entre le raccord et le tube peuvent influencer le comportement du raccordement et les conditions de réutilisation. Comparés aux raccords à ergots, les raccords à compression utilisent une méthode de maintien différente, de sorte que le choix du raccordement dépend du contexte du tube et des conditions de raccordement requises.

Raccords à verrouillage pour raccordements manuels réutilisables

Les raccords à verrouillage sont des connecteurs à pousser-verrouiller conçus pour des raccordements manuels où la fixation et la réutilisation peuvent être importantes. Le mécanisme de verrouillage maintient le tube par la conception du raccord plutôt que par un ergot inséré. La performance du raccordement dépend de l’adaptation du tube, de la construction du raccord et des conditions d’utilisation du raccordement.

Les raccords à verrouillage peuvent convenir aux réseaux où un raccordement et un retrait faciles sont utiles lors des réglages ou de l’entretien. La fiabilité du maintien et le potentiel de réutilisation peuvent varier selon l’état du tube, le matériau du raccord et les manipulations répétées. Un raccordement manuel adapté dépend de la correspondance entre la conception du raccord et les caractéristiques du tube, sans supposer que chaque raccord à verrouillage fonctionne dans toutes les conditions.

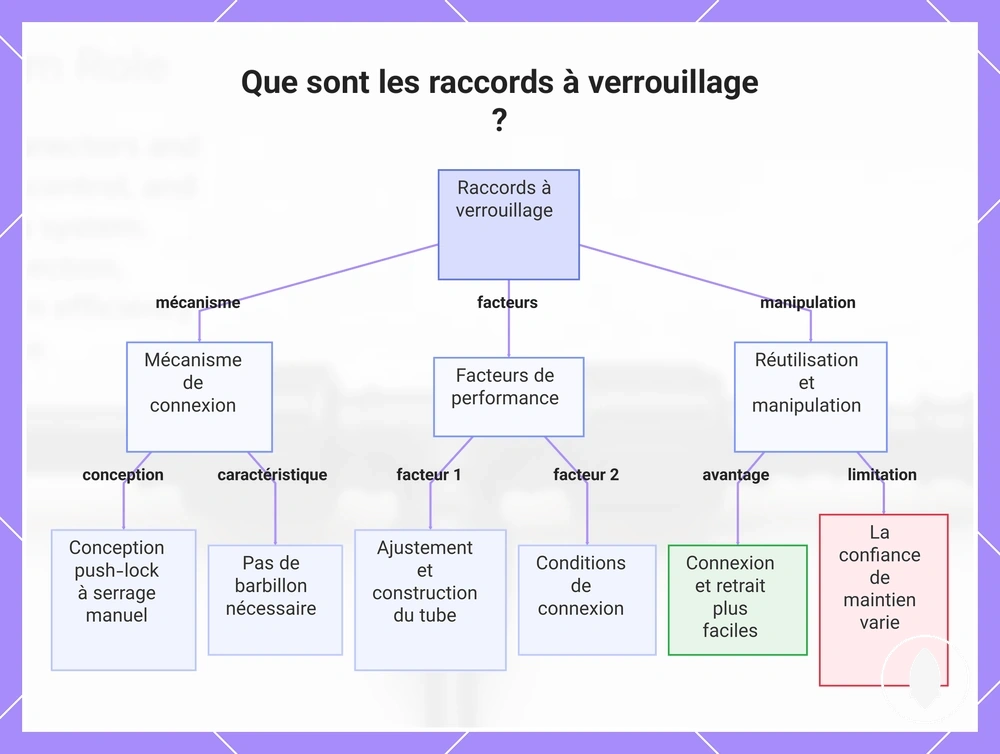

Ce diagramme explique la conception, les facteurs de performance et les considérations de manipulation des raccords push-lock à verrouillage pour les connexions manuelles serrées.

Raccords filetés pour adaptateurs, colonnes montantes, vannes et points fixes

Les raccords filetés sont des interfaces de raccordement utilisées lorsque le tube goutteur rencontre des adaptateurs, des colonnes montantes, des vannes, des filtres ou des points fixes. Le raccordement dépend de la correspondance du filetage, de la méthode d’étanchéité et de l’état des composants raccordés. Les raccords filetés permettent généralement les transitions entre composants plutôt que de remplacer les connecteurs directs tube-à-tube.

À un point fixe d’un réseau d’irrigation goutte à goutte, le rôle d’adaptateur et la conception du raccordement influencent la façon dont l’étanchéité et la stabilité du raccordement sont obtenues. Vérifier la correspondance du filetage et la méthode d’étanchéité peut aider à identifier les risques possibles d’incompatibilité, tandis que le composant raccordé reste l’élément central. Les raccords filetés doivent être évalués comme des points de transition dans le système de raccordement plutôt que comme un remplacement d’autres styles de connecteurs.

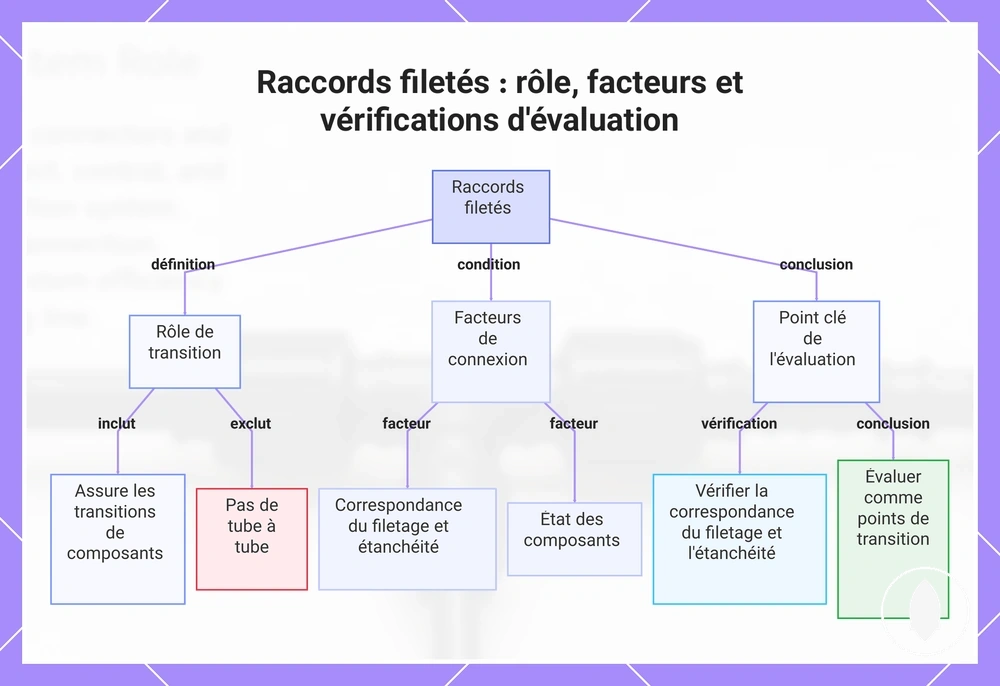

Ce graphique illustre le rôle des raccords filetés en tant que connecteurs de transition, les principaux facteurs affectant leur connexion et les vérifications d'évaluation recommandées.

Types de raccords selon le format de ligne pour ruban goutteur, microtube et tube principal

Les types de raccords selon le format de ligne sont classés par le format de ligne qu’ils relient, plutôt que par le seul mécanisme du connecteur. Les principales distinctions proviennent de la façon dont le comportement du raccord change selon les conditions du ruban goutteur, du microtube et du tube principal, y compris le risque d’ajustement, l’interaction d’étanchéité et le résultat du raccordement.

Lorsqu’un raccord est sélectionné pour un réseau spécifique, le contexte du tube aide à déterminer comment le connecteur, le coupleur ou le connecteur de ligne interagit avec la ligne d’irrigation. Le ruban goutteur, le microtube et le tube principal créent chacun des conditions de raccordement différentes ; le style de raccord et le format de ligne doivent correspondre pour une approche de raccordement adaptée.

Le tableau ci-dessous organise les types de raccords par format de ligne, comportement du raccord et considérations d’ajustement courantes.

Format de ligne	Contexte du type de raccord	Comportement du raccord	Risque d’ajustement courant
Ruban goutteur	Raccords conçus pour les connexions de ruban plat	Assure la connexion entre le raccord et le format du ruban	L’ajustement peut dépendre de l’état du ruban et de l’interaction d’étanchéité
Microtube	Raccords conçus pour les connexions de tubes de plus petit diamètre	Assure les connexions de tubes pour les dérivations ou les zones localisées	L’ajustement peut varier selon l’état du tube et la conception du raccord
Tube principal	Raccords conçus pour les connexions de tubes d’alimentation de plus gros diamètre	Assure les points de raccordement dans les réseaux de tubes de plus gros diamètre	L’ajustement peut dépendre des dimensions du tube et des conditions de raccordement

Raccords pour ruban goutteur pour réseaux de ruban plat

Les raccords pour ruban goutteur sont conçus pour les lignes de ruban plat plutôt que pour les connexions de tube rond. Le raccordement dépend du profil du ruban plat, de l’état de la paroi, de la méthode d’étanchéité et de l’état de l’adaptateur au point de raccordement. Faire correspondre le style de raccord au réseau de ruban peut aider à réduire le risque d’ajustement et à favoriser un raccordement adapté.

Pour un réseau de ruban plat, le raccord doit correspondre au format du ruban et à l’état de la paroi du ruban. Un état d’adaptateur spécifique peut permettre de connecter différents composants, mais les raccords pour ruban goutteur ne doivent pas être traités comme interchangeables avec les raccords pour tube rond sans prendre en compte les conditions de raccordement requises et les risques d’étanchéité potentiels.

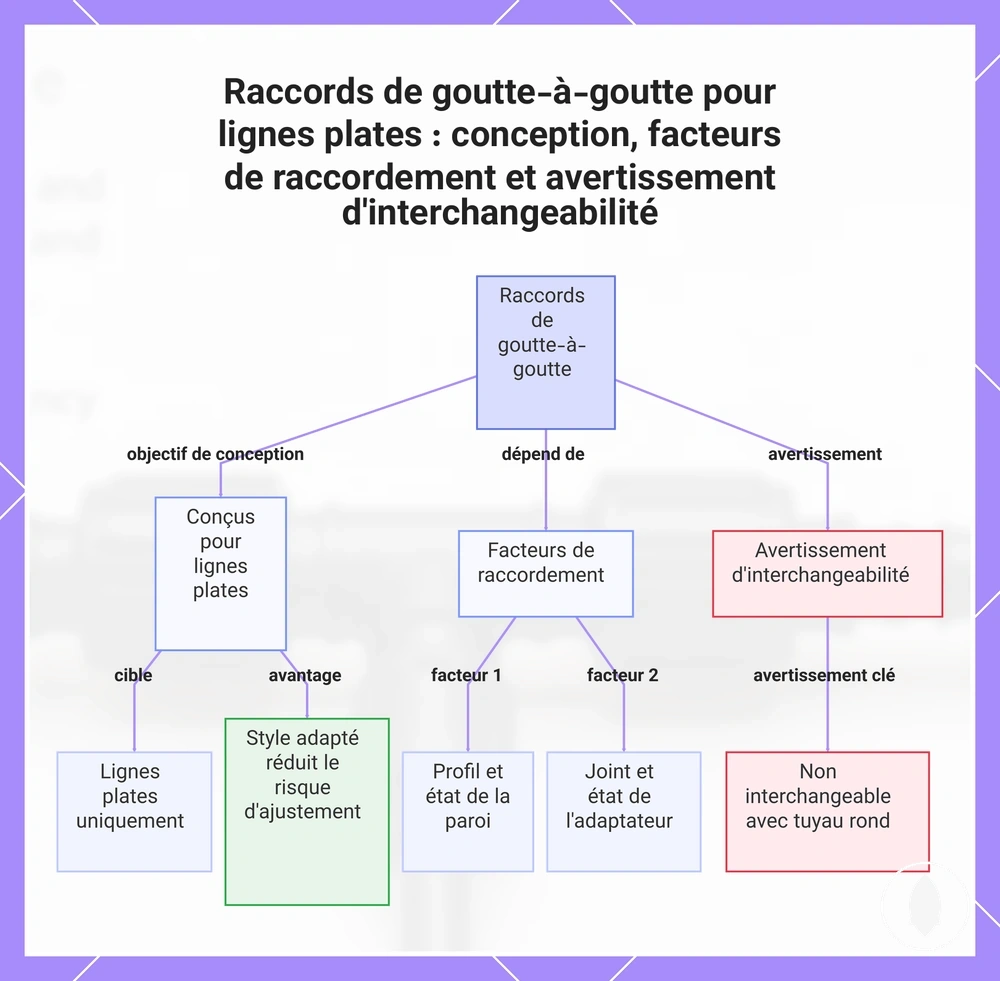

Ce diagramme explique l'objectif de conception des raccords de goutte-à-goutte pour lignes plates, les facteurs influençant le raccordement et un avertissement critique concernant l'interchangeabilité avec les raccords de tuyaux ronds.

Raccords micro pour lignes secondaires d’un quart de pouce

Les raccords micro sont de petits connecteurs utilisés avec un tube d’un quart de pouce pour les lignes secondaires, les lignes de goutteurs et les raccordements localisés pour l’irrigation des plantes. Le raccordement dépend de la taille du tube, de l’état du matériau et de la conception du raccord. Un ajustement adapté peut favoriser le débit et la tenue, tandis que des conditions inadaptées peuvent augmenter le risque de fuite.

Dans une configuration de ligne secondaire, les raccords micro offrent un point de raccordement pour les sections de tube plus petites où un style de raccord compact est nécessaire. Un petit ergot peut aider à sécuriser la connexion lorsque l’ajustement du tube et la conception du connecteur correspondent, mais le résultat dépend de l’état du tube et des exigences spécifiques de la ligne secondaire plutôt que de s’appliquer à toutes les configurations.

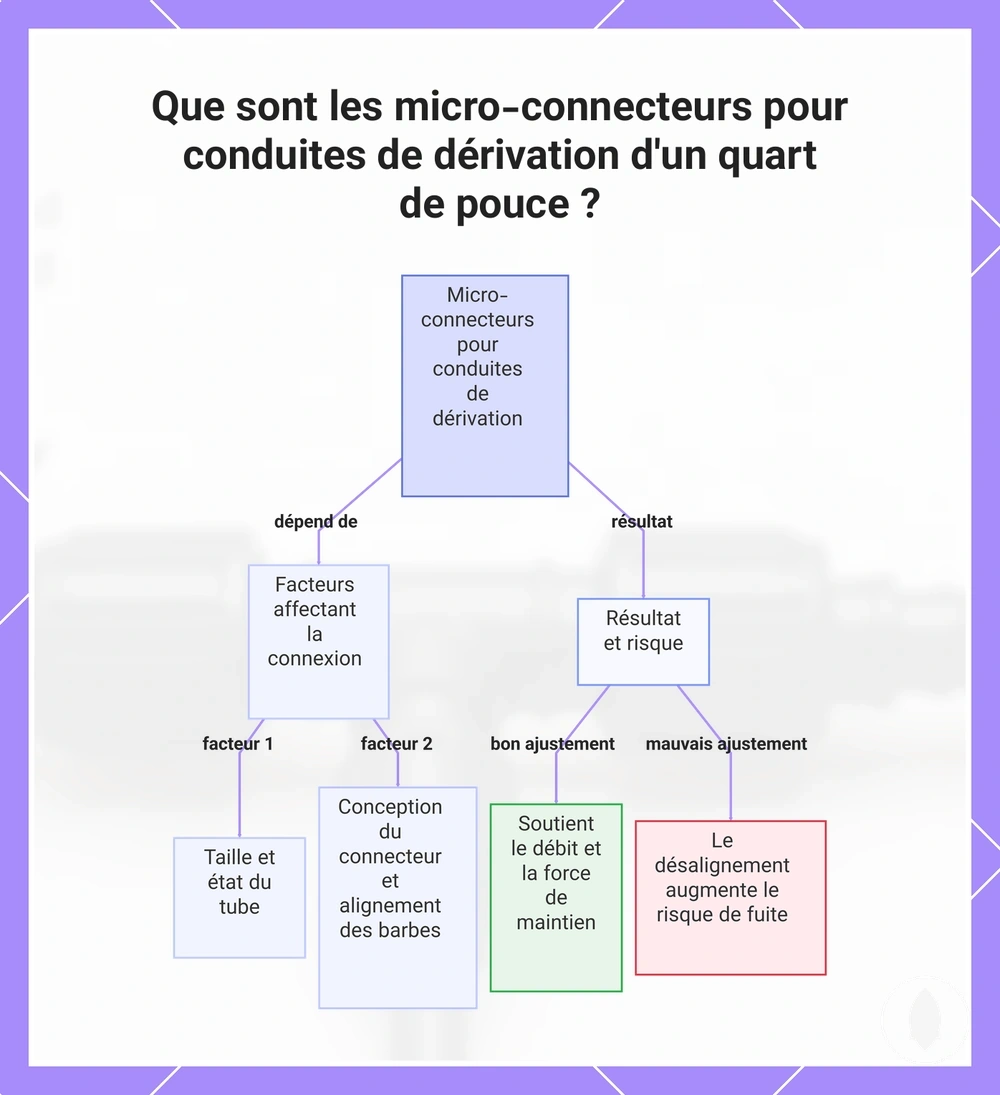

Ce graphique montre les principaux facteurs affectant la qualité de connexion et les résultats obtenus avec les micro-connecteurs utilisés dans les montages de conduites de dérivation d'un quart de pouce.

Raccords pour tube principal pour tuyaux d'alimentation de plus gros diamètre

Les raccords pour tube principal sont des connecteurs utilisés avec des tuyaux d'alimentation de plus gros diamètre où des conditions de maintien et de raccordement stables sont importantes. L'ajustement dépend du diamètre extérieur du tube, de l'état de la paroi, de la conception du raccord et de la façon dont le raccordement crée une étanchéité. Une correspondance adaptée peut favoriser la stabilité du raccordement, tandis que des conditions inadaptées peuvent affecter le maintien, les performances d'étanchéité ou la réponse à la pression.

Pour les transitions ou dérivations de tuyaux d'alimentation, les raccords pour tube principal relient les sections de ligne de plus gros diamètre dans un réseau d'irrigation. Le résultat du raccordement dépend de la relation entre le style de raccord et la spécification du tube. La réponse à la pression peut varier selon l'état du tube et la conception du raccord ; elle doit être considérée comme faisant partie des conditions générales de raccordement plutôt que comme un sujet de dépannage distinct.

Taille de tube et ajustement du diamètre extérieur selon le type de raccord

La compatibilité dépend du style de raccord, du format de tube et des dimensions mesurées du tube, notamment la taille du tube et le diamètre extérieur. Un connecteur ou un coupleur ne peut créer un raccordement adapté que lorsque la conception du raccord correspond à l'état du tube et aux caractéristiques d'ajustement requises.

Faire correspondre un type de raccord nécessite de vérifier le format du tube, l'attribut du diamètre extérieur et la tolérance entre le tube et le raccord. Ces facteurs peuvent influencer si le résultat est un raccordement sécurisé, un ajustement lâche, un ajustement serré ou un risque accru d'incompatibilité.

Les critères ci-dessous montrent comment le type de raccord, l'état du tube et les considérations de compatibilité sont liés. Pour des critères plus détaillés, consultez la page compatibilité des tubes selon les types.

Type de raccord	Condition requise du tube	Attribut de correspondance	Risque potentiel d'incompatibilité
Raccords à ergots	L'état du tube doit permettre au connecteur inséré de s'engager correctement	Taille du tube et condition d'ajustement interne	Un maintien lâche ou une insertion difficile peut survenir lorsque les conditions ne correspondent pas
Raccords à compression	Les dimensions du tube doivent convenir à la conception du raccord à compression	Diamètre extérieur et tolérance du raccord	Des problèmes d'étanchéité ou de maintien peuvent survenir lorsque les dimensions ne correspondent pas
Raccords filetés	Les composants raccordés doivent correspondre à l'interface du raccord	État du filetage et de l'adaptateur	Des problèmes de raccordement peuvent survenir en raison de composants incompatibles

Raccords pour ruban goutteur par rapport aux raccords pour tube

Les raccords pour ruban goutteur et les raccords pour tube diffèrent principalement parce que le ruban plat et le tube rond nécessitent un comportement de raccordement différent. La catégorie de raccord adaptée dépend de la forme de la ligne, de l'état de la paroi, de la méthode d'étanchéité et des conditions du réseau où le raccordement est utilisé.

Le ruban plat et le tube rond créent des conditions de raccordement différentes car leurs formes et leurs surfaces de raccordement ne sont pas les mêmes. Les raccords pour ruban goutteur sont conçus autour des caractéristiques du ruban plat, tandis que les raccords pour tube sont conçus autour des formats de tube rond. Utiliser la mauvaise catégorie de raccord peut augmenter le risque d'incompatibilité ou affecter le résultat du raccordement.

Le tableau ci-dessous montre comment la catégorie de raccord, le format de ligne et les conditions d'étanchéité influencent la pertinence.

Catégorie de raccord	Forme de la ligne	Méthode et condition d'étanchéité	Considérations de pertinence et d'incompatibilité
Raccords pour ruban goutteur	Ruban plat	Basée sur le profil du ruban plat et l'état de la paroi	Peut convenir à un réseau de ruban lorsque le raccord correspond au format du ruban et aux exigences de raccordement
Raccords pour tube	Tube rond	Basée sur la forme du tube et l'ajustement du raccordement	Peut convenir au tube rond lorsque le style de raccord s'aligne avec le format du tube et les conditions de raccordement
Adaptateurs entre formats	Transition entre ruban plat et tube rond	Dépend de l'état de l'adaptateur et des composants raccordés	Nécessite des conditions de raccordement correspondantes pour réduire le risque d'incompatibilité

Quand chaque type de raccord convient au réseau

Le type de raccord adapté dépend du point du réseau, du style de raccordement et du format de ligne raccordé. Une dérivation, un tube principal, un adaptateur, un rang ou un point fixe peut nécessiter une approche de connecteur différente selon l'état du tube ou du ruban et le résultat de raccordement souhaité.

Les principales variables de décision incluent le type de raccord, les besoins d'accès, les besoins de réutilisation, l'accès pour réparation et le risque d'incompatibilité. Faire correspondre le style de raccordement au point du réseau aide à déterminer si la condition du raccord s'aligne sur le format du tube et les exigences de raccordement.

La matrice de décision ci-dessous compare les points de réseau courants avec les types de raccord, les formats de ligne et les considérations de raccordement.

Point du réseau	Type de raccord	Format de ligne et condition	Résultat de décision
Dérivation	Style de raccord à ergots ou micro	Tube de dérivation ou lignes localisées avec conditions d'ajustement correspondantes	Peut convenir aux raccordements où l'ajustement du tube et les conditions de maintien correspondent
Tube principal	Style de raccord pour tube principal ou à compression	Tube d'alimentation avec diamètre extérieur et conception de raccordement adaptés	Peut favoriser des raccordements stables lorsque les conditions de maintien et d'étanchéité correspondent
Adaptateur	Style de raccord fileté ou de transition	Interfaces de composants nécessitant un point de raccordement correspondant	Dépend de l'état de l'adaptateur, de la correspondance du raccordement et des composants raccordés
Rang	Style de raccord pour ruban goutteur ou pour tube	Format de ruban plat ou de tube rond	Dépend du format de ligne, de la méthode d'étanchéité et des exigences de raccordement
Point fixe	Style de raccord fileté	Adaptateurs, vannes ou composants fixes	Nécessite des conditions de raccordement compatibles et une approche d'étanchéité adaptée

Pour un processus de sélection plus détaillé, consultez choisir le bon type de raccord. Le choix de raccord adapté dépend du point du réseau, du style de raccordement, du format de ligne et des facteurs de compatibilité plutôt que d'une seule catégorie de raccord.

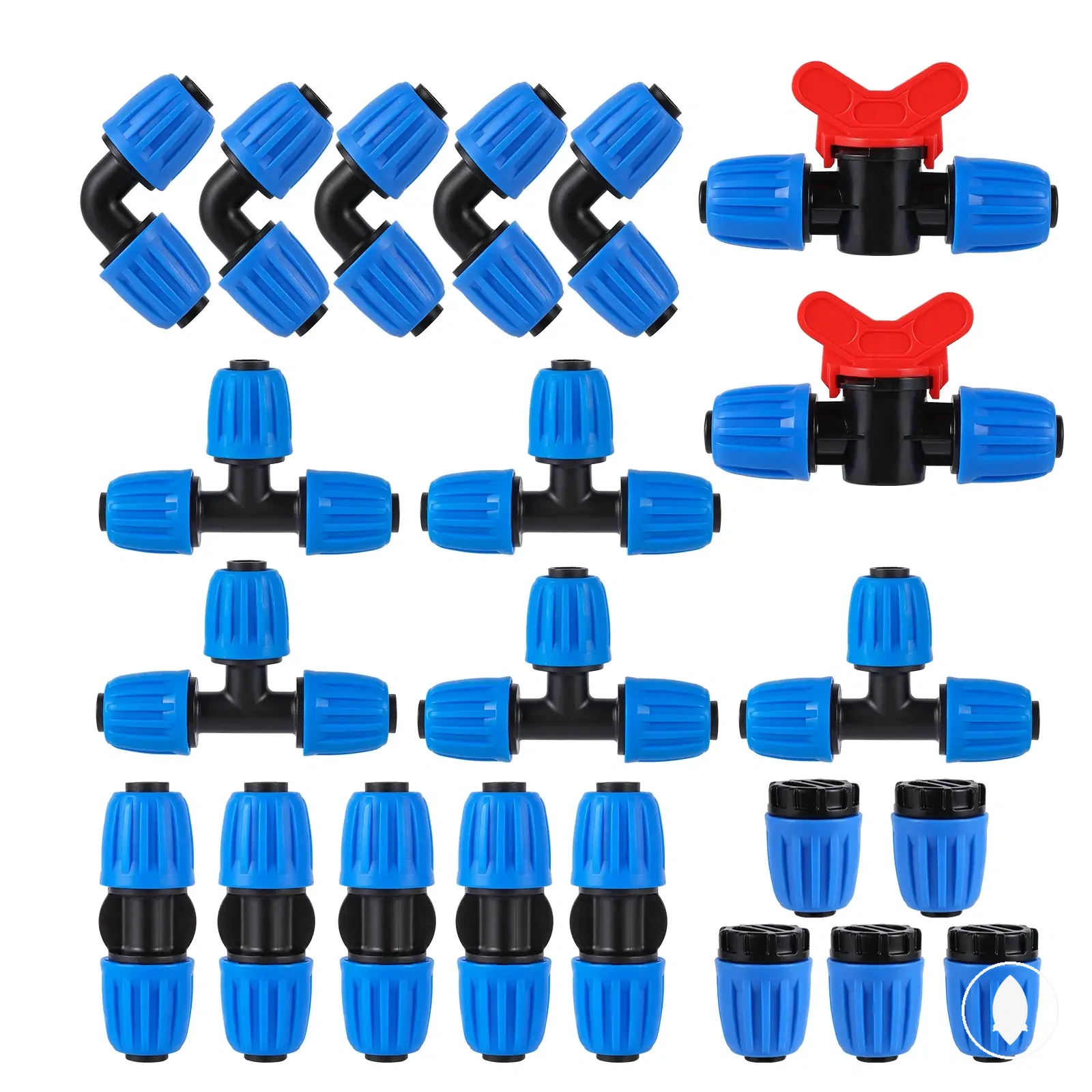

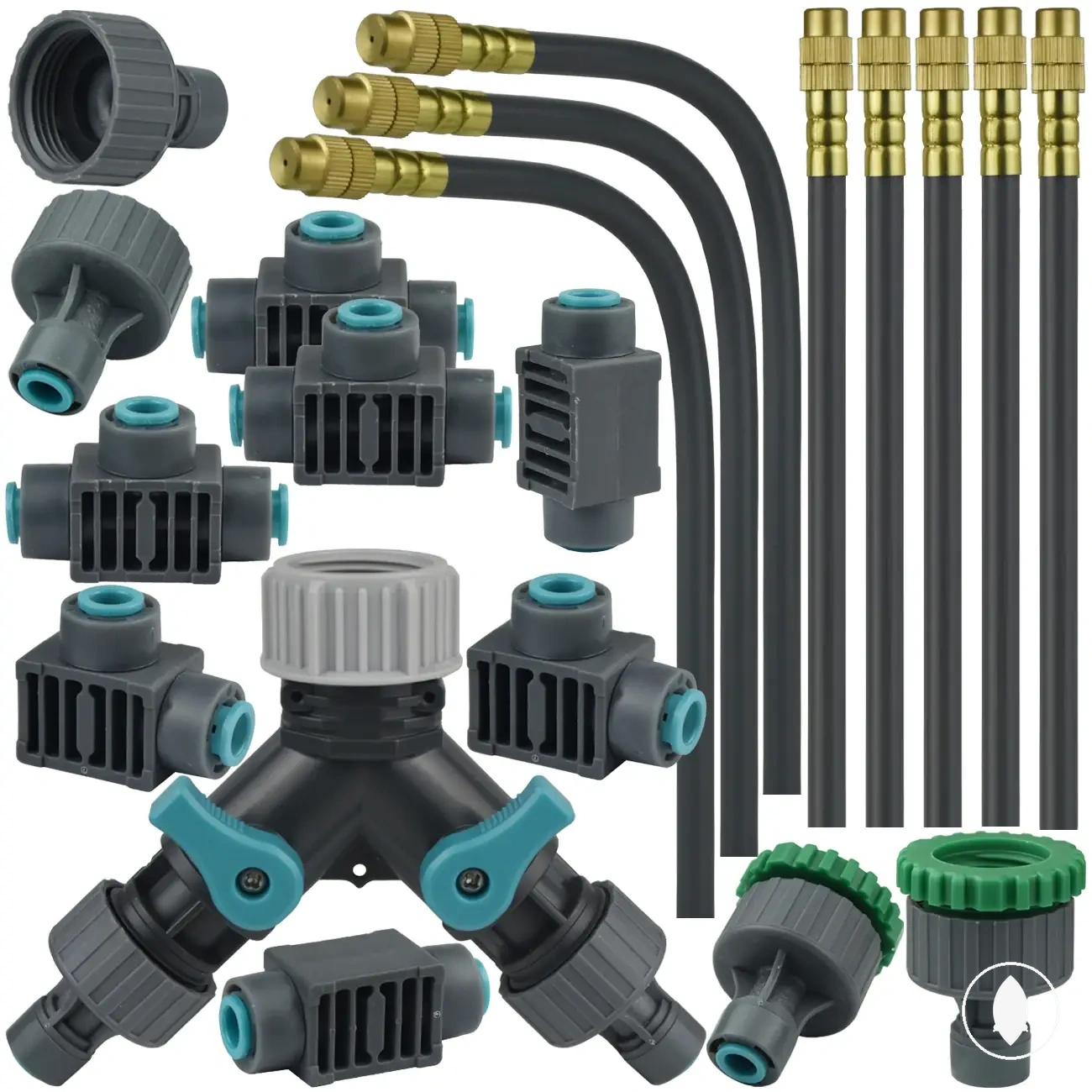

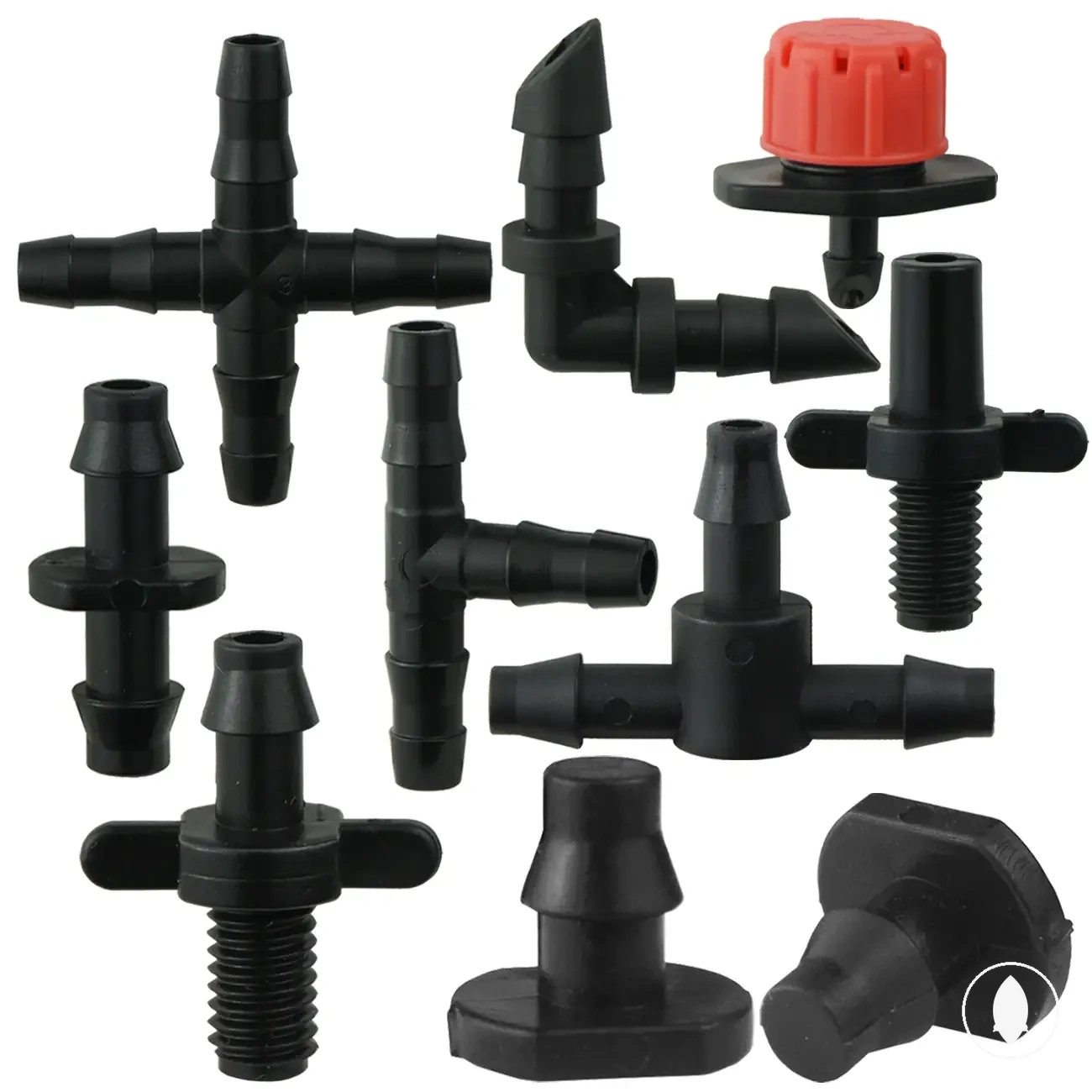

Les produits ci-dessous sont des exemples utiles pour comparer les options disponibles. Avant tout achat, vérifiez que les critères de compatibilité, les caractéristiques et les détails du produit correspondent à votre besoin.

Vérifications au niveau du type avant de comparer les options de raccord

Les vérifications au niveau du type aident à évaluer les options de raccord avant de comparer des produits ou offres individuels, en confirmant le mécanisme de raccordement, le format de tube et les conditions du raccord. Un type de raccord doit être évalué par rapport aux exigences du réseau, aux caractéristiques du tube et aux besoins de raccordement avant d'être présélectionné ou écarté.

Les principaux critères incluent le mécanisme de raccordement, le format de tube, le diamètre extérieur, l'exposition à la pression, le besoin de réutilisation et le besoin d'adaptateur. Ces vérifications aident à identifier si un style de raccord peut correspondre à la condition de raccordement souhaitée et à réduire le risque d'incompatibilité lors de la comparaison.

Utilisez cette liste de contrôle comme examen final au niveau du type avant de comparer les options de raccord.

• Mécanisme de raccordement : Vérifier si le type de raccord utilise le mécanisme de raccordement requis pour la condition du réseau, car l'approche de raccordement peut influencer les décisions d'ajustement et de pertinence.
• Format de tube : Confirmer que le style de raccord correspond au format de tube, car des différences entre les formats de ligne peuvent créer des problèmes d'ajustement ou d'étanchéité.
• Diamètre extérieur : Comparer le diamètre extérieur du tube avec les exigences du raccord pour déterminer si la condition de raccordement est adaptée.
• Exposition à la pression : Considérer l'exposition à la pression au point de raccordement et si la conception du raccord est appropriée pour cette condition.
• Besoin de réutilisation : Examiner si le raccordement nécessite une réutilisation ou un accès et si le style de raccord répond à cette exigence dans les conditions attendues.
• Besoin d'adaptateur : Vérifier si un adaptateur est nécessaire et si la condition de l'adaptateur correspond aux composants raccordés.

Ces vérifications au niveau du type aident à créer une présélection d'options de raccord ou à écarter les choix qui ne correspondent pas à la condition du réseau. La comparaison finale doit se concentrer sur les attributs du raccord, les exigences de raccordement et les facteurs de compatibilité, plutôt que de supposer qu'un style de raccord convient à chaque situation.

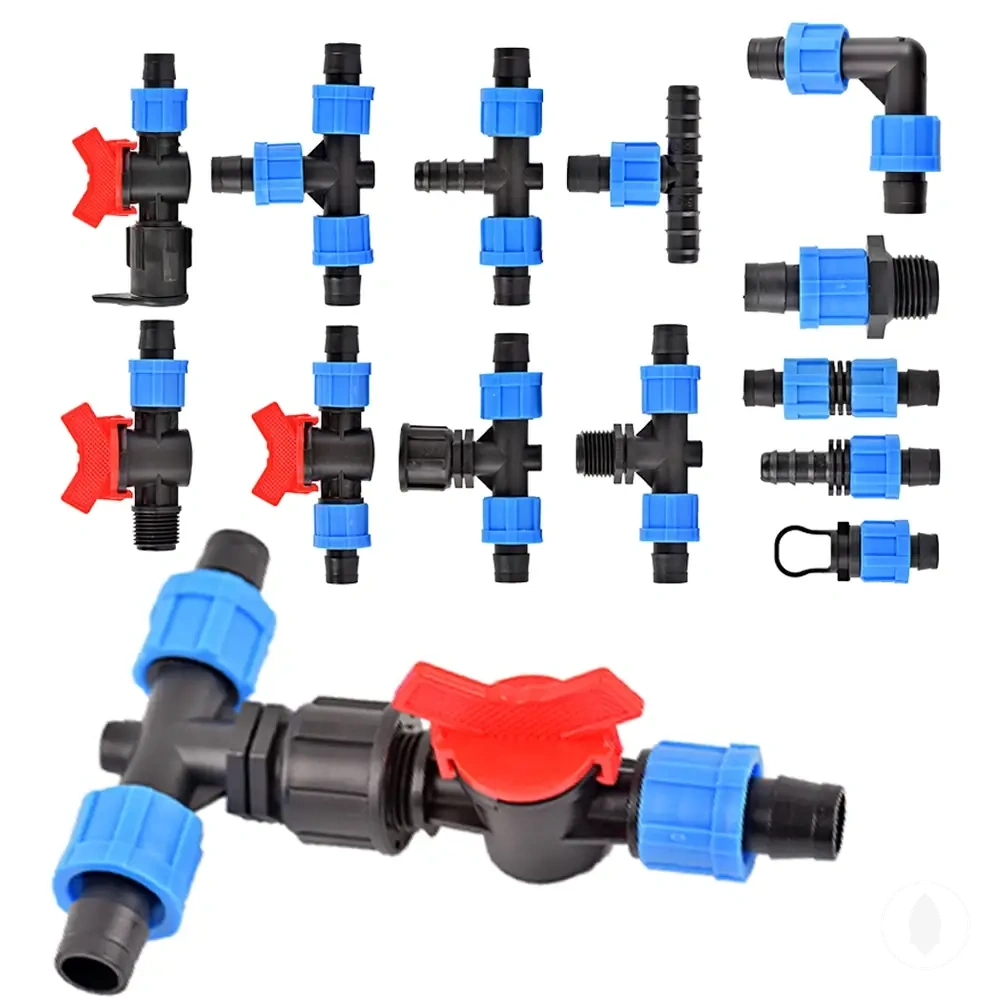

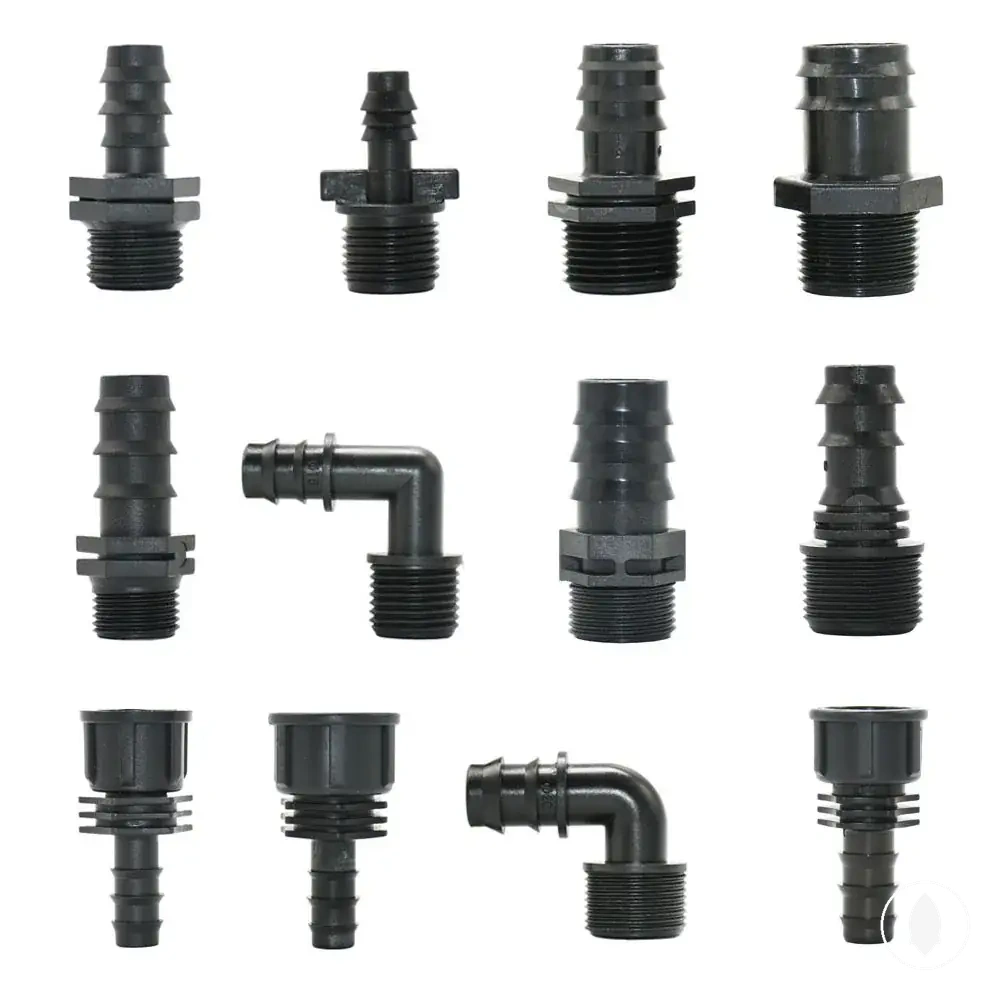

Les produits ci-dessous sont des exemples utiles pour comparer les options disponibles. Avant tout achat, vérifiez que les critères de compatibilité, les caractéristiques et les détails du produit correspondent à votre besoin.

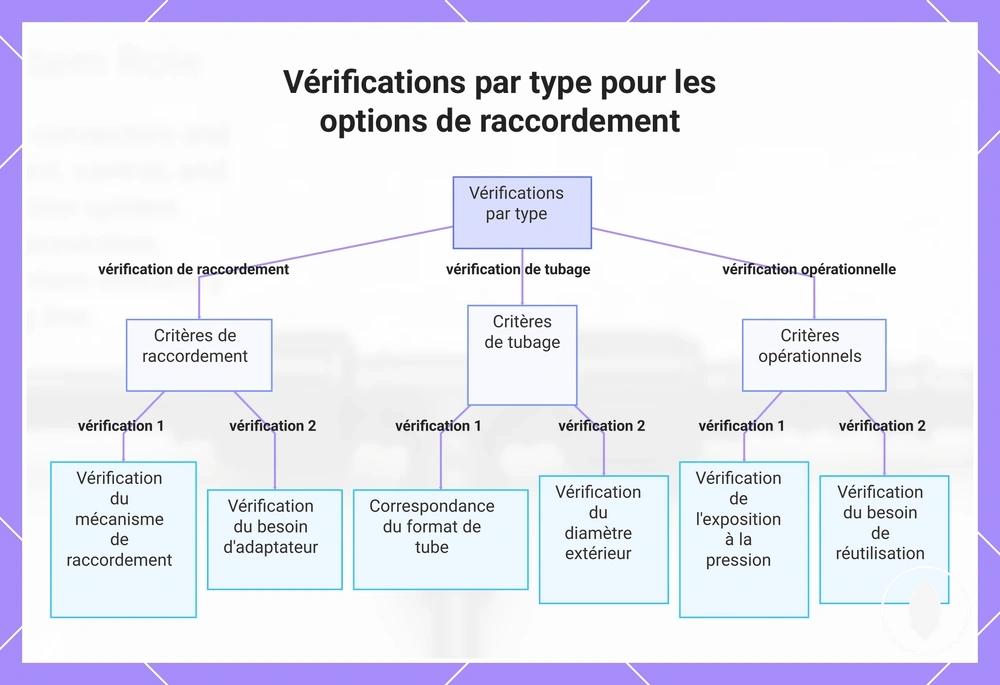

Ce graphique présente la liste de contrôle par type des critères de raccordement, de tubage et opérationnels pour évaluer les options de raccordement avant de comparer des produits individuels.
