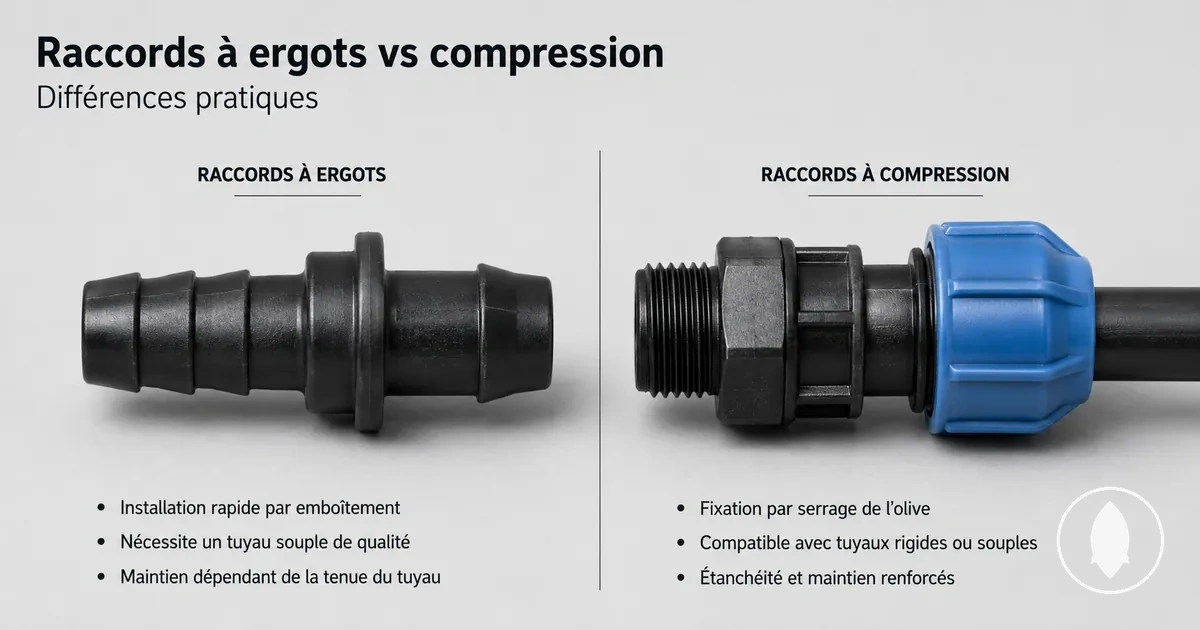

Raccords à ergots vs à compression pour tubes d'irrigation goutte à goutte

Les raccords à ergots et les raccords à compression pour tubes d'irrigation goutte à goutte sont deux styles de connecteurs utilisés pour relier les tubes avec différentes méthodes de maintien et de fixation de la ligne. Ils diffèrent par la manière dont ils s'accrochent au tube et par la façon dont cela affecte l'effort d'installation, le potentiel de réutilisation et les compromis de valeur, ce qui influence leur évaluation dans la conception du système.

Les deux styles de connecteurs varient principalement par leur méthode de préhension, leur approche de connexion au tube et les conditions de compatibilité avec les tubes goutte à goutte. Les raccords à ergots reposent généralement sur une préhension interne contre la paroi du tube, tandis que les raccords à compression exercent une force de maintien externe autour du tube. Ces différences influencent l'effort d'installation, le potentiel de réutilisation et les compromis de valeur globaux selon le cas d'usage et les besoins de maintenance.

En pratique, les raccords à ergots se connectent en s'enfonçant dans le tube goutte à goutte, créant une préhension interne qui maintient la ligne par pression de contact à l'intérieur du tube. Les raccords à compression fixent le tube de l'extérieur en le serrant, créant un type de connexion différent qui peut modifier la fermeté du maintien de la ligne et son comportement en cas d'ajustement ou de réutilisation.

La compatibilité, la taille du tube et le comportement d'étanchéité ne sont pas des résultats fixes de l'un ou l'autre style de connecteur et sont généralement évalués dans des sections plus détaillées. Ces facteurs peuvent varier selon l'état du tube, la conception du système et l'adéquation du raccord, et ils sont considérés séparément de la comparaison principale du style de connecteur et de la méthode de connexion.

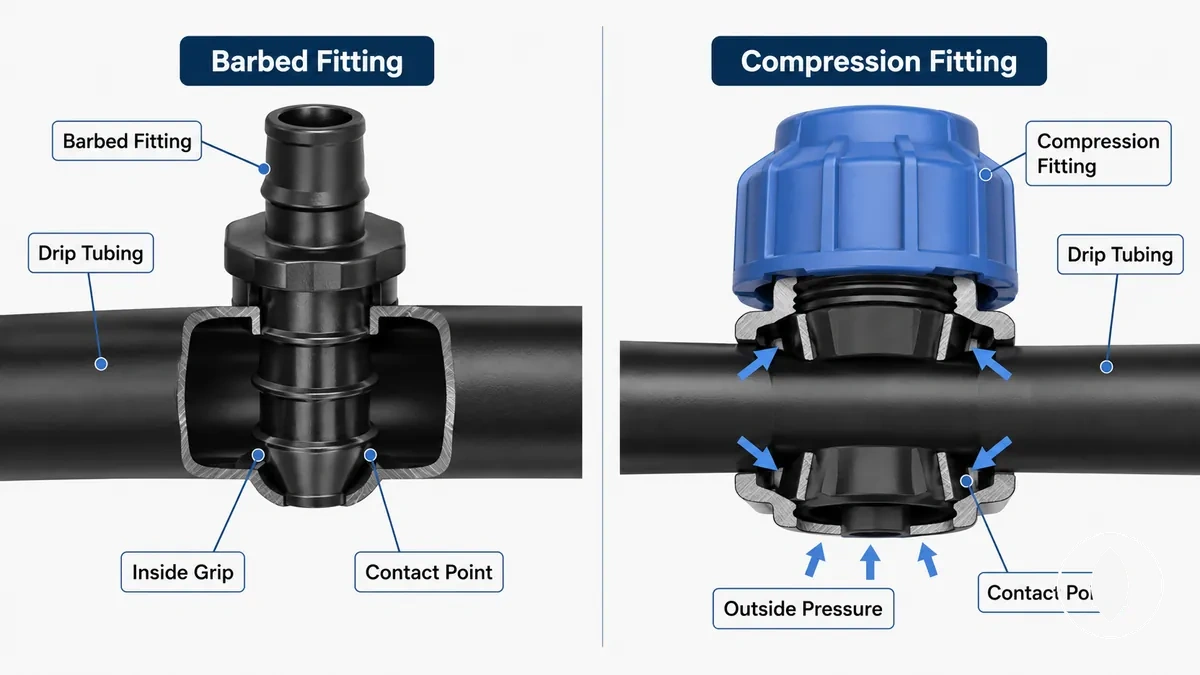

Comment les raccords à ergots et à compression se connectent aux tubes

Les raccords à ergots et à compression se connectent aux tubes goutte à goutte par différentes méthodes de mise en prise physique qui déterminent la manière dont le point de contact du tube est maintenu. Un raccord à ergots s'engage généralement à l'intérieur du tube goutte à goutte, où l'ergot crée une préhension interne contre la paroi intérieure. Un raccord à compression entoure le tube et applique une pression externe pour former un maintien contrôlé au point de contact.

Ces mécanismes de connexion peuvent être organisés selon l'endroit où le point de contact du tube est mis en prise et la manière dont le maintien ou le résultat d'étanchéité est formé.

Style de raccord	Point de contact du tube	Mode de maintien	Conséquence pratique
Raccord à ergots	Intérieur du tube goutte à goutte	Préhension interne par contact de l'ergot	Le maintien dépend de l'état du tube et de la tension d'ajustement
Raccord à compression	Extérieur du tube goutte à goutte	Compression externe autour du tube	Le résultat d'étanchéité dépend de la correspondance de taille du tube et de l'ajustement de compression

Cette comparaison s'inscrit dans le hub des raccords d’irrigation goutte à goutte et aide à structurer la manière dont les décisions de style de connecteur sont organisées avant d'aborder les facteurs de sélection détaillés.

Ce modèle de connexion s'inscrit dans l'ensemble des types de raccords où les différentes conceptions de connecteurs sont regroupées selon leur interaction physique avec le tube goutte à goutte plutôt que selon le seul contexte d'utilisation.

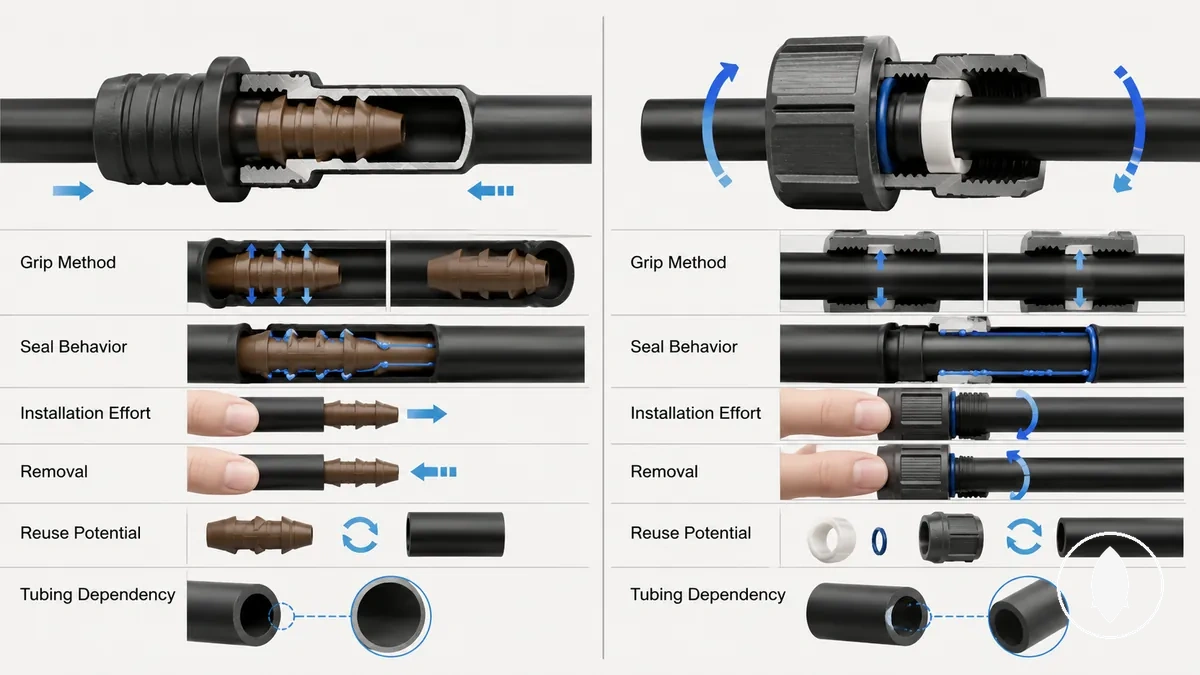

Différences fondamentales entre les raccords à ergots et à compression

Les différences fondamentales entre les raccords à ergots et les raccords à compression sont définies par la méthode de préhension, le comportement d'étanchéité, l'effort d'installation, la difficulté de retrait, le potentiel de réutilisation et la dépendance au tube, autant d'aspects qui peuvent influencer le choix le plus adapté selon les conditions d'application.

Ces différences fondamentales déterminent la performance de chaque style de connecteur dans différentes conditions de tube et exigences d'utilisation. Le tableau ci-dessous organise chaque critère côte à côte pour clarifier comment la méthode de préhension, le comportement d'étanchéité, l'effort d'installation, la difficulté de retrait, le potentiel de réutilisation et la dépendance au tube affectent la sélection.

Critère	Raccords à ergots	Raccords à compression	Implication pour le choix
Méthode de préhension	L'ergot interne s'engage à l'intérieur du tube	La pression externe maintient le tube	Modifie la façon dont la force de connexion est appliquée
Comportement d'étanchéité	Repose sur le contact interne avec le tube	Repose sur l'ajustement de la compression externe	Le résultat d'étanchéité dépend de l'état du tube
Effort d'installation	Nécessite de pousser dans le tube	Nécessite une action de serrage externe	L'effort varie selon le style de connecteur
Difficulté de retrait	Peut nécessiter une force de traction plus élevée	Souvent retiré en desserrant la compression	Le comportement au retrait dépend du type de raccord
Potentiel de réutilisation	Peut diminuer après une utilisation répétée	Permet souvent des ajustements répétés	La réutilisation dépend de l'usure et de l'état d'ajustement
Dépendance au tube	Fortement dépendant de l'état intérieur du tube	Dépendant de la taille du tube et de l'adaptation de la compression	La sensibilité de l'ajustement affecte le choix

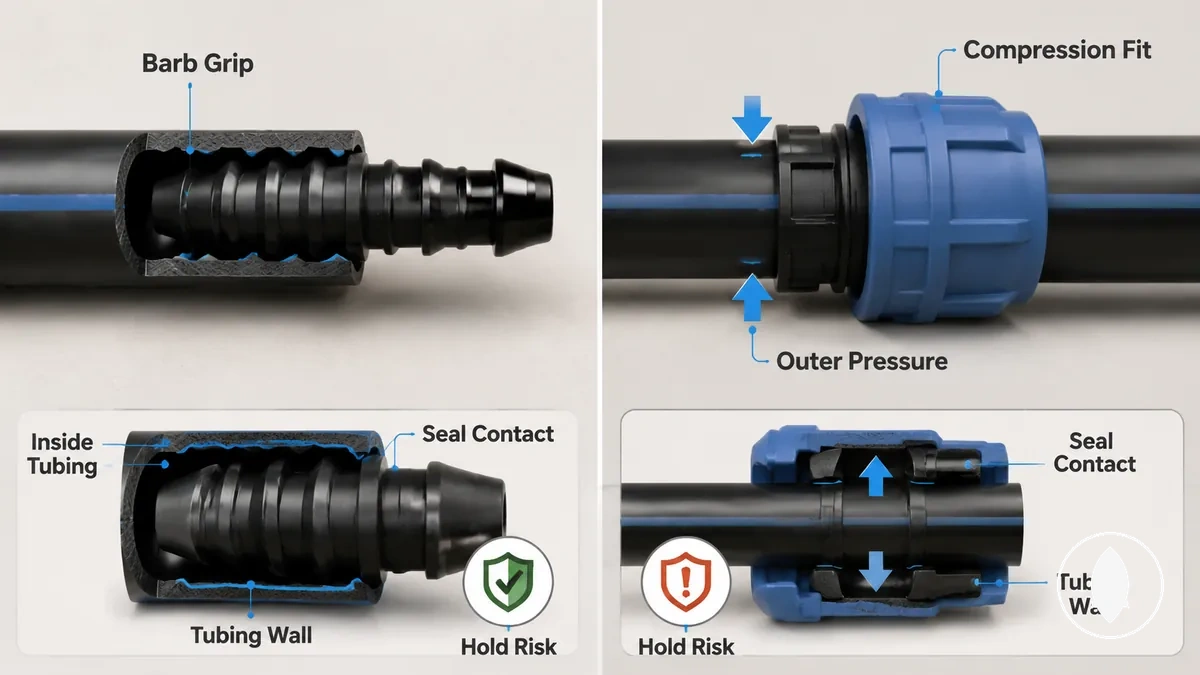

Méthode de préhension et comportement d'étanchéité

La méthode de préhension et le comportement d'étanchéité décrivent comment un ergot s'accroche à l'intérieur du tube et comment un raccord à compression maintient le tube par un ajustement externe, créant différentes conditions de contact à la surface du tube. Un ergot utilise une insertion interne pour créer une préhension contre la paroi intérieure du tube, tandis qu'un raccord à compression applique un ajustement externe qui stabilise le tube par pression extérieure, modifiant la manière dont la connexion est maintenue au point de contact du tube.

Le comportement d'étanchéité dépend de la manière dont la surface de contact interagit avec le matériau du tube, ce qui peut influencer le risque de maintien selon différentes conditions d'ajustement. Dans un raccord à ergots, l'étanchéité repose sur le contact interne avec le tube et la préhension formée par l'ergot à l'intérieur du tube, tandis qu'un raccord à compression repose sur la compression externe autour du tube, où l'ajustement externe définit le comportement d'étanchéité. Dans les deux cas, la stabilité de la connexion peut varier selon l'état du tube et la tolérance d'ajustement, ce qui affecte le risque de maintien global sans impliquer un résultat permanent ou garanti.

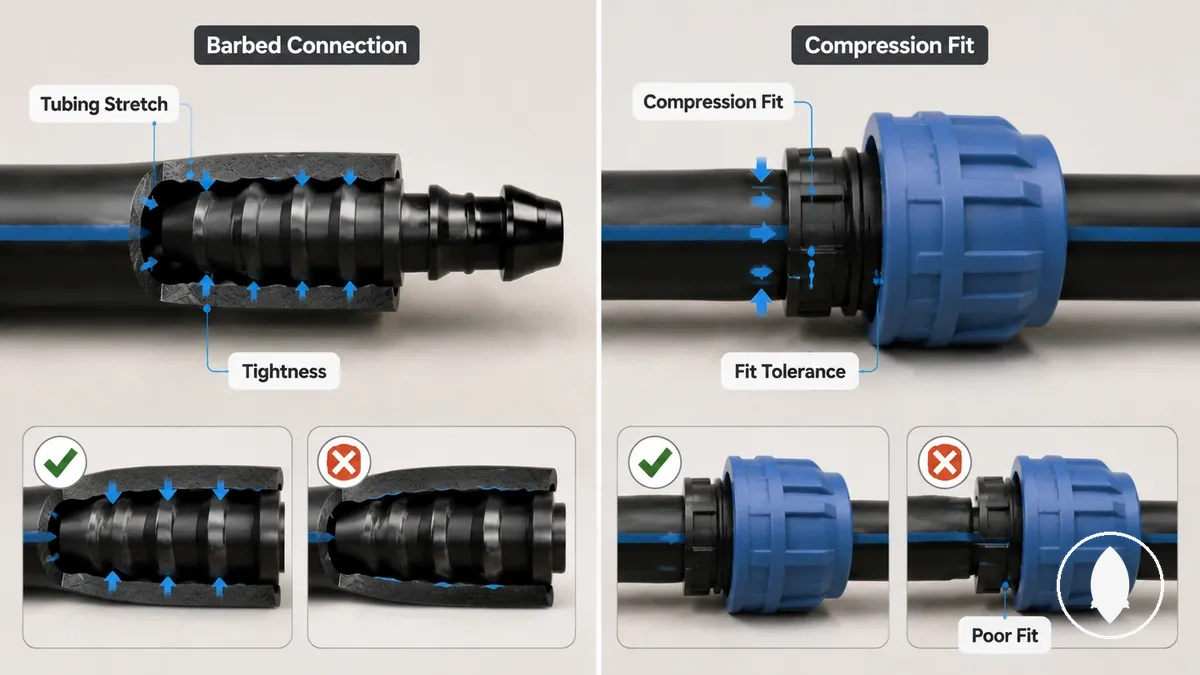

Étirement du tube et ajustement de compression

L'étirement du tube et l'ajustement de compression influencent la manière dont la déformation du tube et la tolérance d'ajustement affectent la connexion à ergots et la connexion à compression de différentes manières, selon la condition de contact entre le tube et le raccord. L'étirement du tube est plus directement lié à la manière dont une connexion à ergots s'engage sur la surface intérieure du tube, tandis que l'ajustement de compression est façonné par la manière dont le diamètre extérieur du tube s'aligne avec l'ajustement extérieur du raccord à compression et le contact d'étanchéité.

La déformation du tube due à l'étirement peut augmenter la tension dans une connexion à ergots, ce qui peut influencer la difficulté de retrait selon l'état du tube et la réponse du matériau. L'ajustement de compression dépend de la tolérance d'ajustement entre le tube et l'ajustement extérieur de la connexion à compression, où une tolérance incohérente peut entraîner un mauvais ajustement affectant la fiabilité de la connexion. Dans les deux cas, les résultats ne sont pas fixes et varient selon l'état du tube, le niveau de déformation et la tolérance d'ajustement totale.

Effort d'installation et difficulté de retrait

L'effort d'installation et la difficulté de retrait varient selon le style de raccord, la méthode de connexion et l'état du tube. Un raccord à ergots implique généralement une force d'insertion et une pression manuelle pour créer la connexion, tandis qu'un raccord à compression utilise une action de compression qui modifie le type d'effort requis de l'utilisateur lors de la connexion.

La difficulté de retrait dépend de la manière dont le raccord interagit avec le tube après la connexion. Un raccord à ergots peut nécessiter un effort de retrait plus important lorsque la préhension sur le tube est serrée, tandis qu'un raccord à compression peut impliquer des considérations de retrait différentes selon le besoin d'outil, l'état du tube et la limitation de réutilisation. Ces facteurs aident à expliquer les différences d’installation sans s'étendre sur un processus d'installation complet.

Taille du tube et conditions de compatibilité

La taille du tube et les conditions de compatibilité déterminent si une exigence de raccord correspond à la partie du tube que le connecteur est conçu pour maintenir. La compatibilité dépend des conditions d'ajustement plutôt que de la seule apparence, car une connexion sécurisée peut varier selon le contact avec le tube, le style de raccord et la relation entre le tube et le connecteur.

Les raccords à ergots et les raccords à compression évaluent la compatibilité du tube par différentes zones de contact. Un raccord à ergots dépend du diamètre intérieur et du point de contact interne, tandis qu'un raccord à compression dépend du diamètre extérieur et de la condition de maintien externe. Une correspondance visuelle peut ne pas confirmer la compatibilité, il est donc conseillé de considérer la compatibilité selon le diamètre du tube avant de comparer d'autres facteurs de sélection.

La liste de contrôle suivante sépare les vérifications clés de taille et d'ajustement :

• Taille du tube : Vérifier que la taille du tube correspond à l'exigence du raccord avant d'évaluer la connexion.
• Diamètre intérieur : Tenir compte du point de contact interne et de la condition d'ajustement lors de l'utilisation d'un raccord à ergots.
• Diamètre extérieur : Tenir compte de la condition de maintien externe lors de l'utilisation d'un raccord à compression.
• Condition d'ajustement : Un ajustement lâche ou une insertion difficile peut indiquer que la relation entre le connecteur et le tube nécessite une vérification supplémentaire.

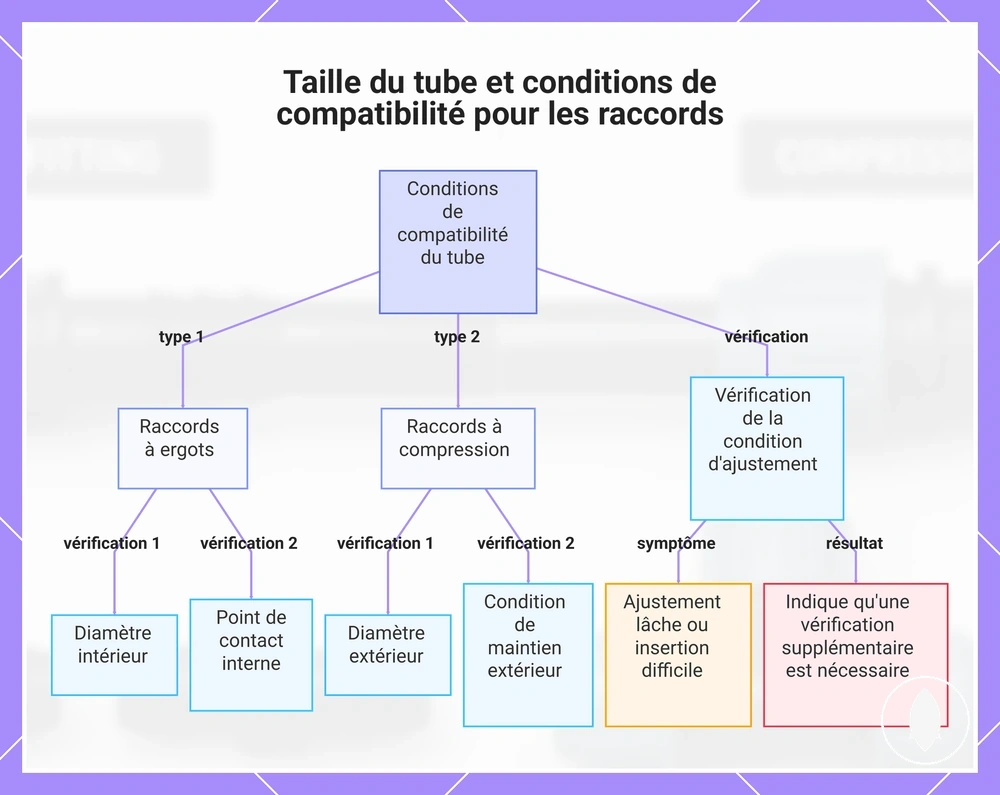

Ce diagramme présente les vérifications essentielles de compatibilité pour les raccords à ergots, les raccords à compression et les conditions générales d'ajustement en fonction de la taille du tube.

Diamètre intérieur et ajustement du diamètre extérieur

Le diamètre intérieur et le diamètre extérieur décrivent les différentes relations de mesure du tube utilisées par l'engagement de style à ergots et le maintien de style à compression. Un raccord à ergots repose sur le diamètre intérieur comme point de contact du raccord pour l'ajustement interne, tandis qu'un raccord à compression repose sur le diamètre extérieur pour l'ajustement externe autour du tube.

• Diamètre intérieur : L'engagement de style à ergots dépend du point de contact interne du tube et de la manière dont l'ergot interagit avec l'état du tube pour un maintien sécurisé.
• Diamètre extérieur : Le maintien de style à compression dépend de la mesure externe du tube et de la tolérance d'ajustement, où une discordance peut créer un risque de non-ajustement.

La dénomination du diamètre intérieur et du diamètre extérieur peut varier entre les gammes de produits, de sorte que la réussite de l'ajustement dépend de l'exigence spécifique du raccord et de l'état du tube plutôt que d'une correspondance garantie basée uniquement sur la terminologie.

Tube principal, micro-tube et tailles courantes de lignes goutte à goutte

La catégorie de tube peut modifier le style de connecteur approprié, car le tube principal, le micro-tube et les tailles courantes de lignes goutte à goutte peuvent avoir un comportement de paroi et des conditions d'adéquation du raccord différents. Le résultat de la connexion dépend de la manière dont le type de tube interagit avec le style de connecteur et l'exigence spécifique du raccord.

• Tube principal : Les catégories de tube principal peuvent avoir un comportement de paroi différent, de sorte que l'adéquation du connecteur dépend de l'état du tube et du style de raccord considéré.
• Micro-tube : Les catégories de micro-tube peuvent nécessiter une relation de raccord qui corresponde aux caractéristiques du tube et soutienne le résultat de connexion souhaité.
• Tailles courantes de lignes goutte à goutte : Les tailles courantes de lignes goutte à goutte doivent être évaluées comme une catégorie de tube avec sa propre condition d'ajustement, plutôt que supposées compatibles sur la seule base de l'apparence.

Avantages et limites des raccords goutte à goutte à ergots

Les raccords goutte à goutte à ergots présentent des avantages et des limites qui affectent leur adéquation selon les besoins de connexion, la fréquence d'ajustement et l'état des tubes. Leur préhension par insertion et leur connexion de faible profil peuvent convenir à certains scénarios de connexion fixe, tandis que la difficulté de retrait, l'étirement du tube et la limitation de réutilisation peuvent affecter d'autres situations.

Les groupes suivants séparent les avantages pratiques et les limites des raccords goutte à goutte à ergots pour la comparaison et la sélection :

Avantages :

• Préhension par insertion : Les raccords goutte à goutte à ergots utilisent une préhension interne pour créer une connexion simple lorsque les conditions du raccord et du tube sont adaptées.
• Connexion de faible profil : Les connecteurs à ergots peuvent offrir un style de connexion compact qui peut convenir aux configurations fixes où un ajustement fréquent n'est pas prévu.
• Connexion fixe : Un raccord à ergots peut être considéré pour les scénarios où la connexion est destinée à rester en place pendant des périodes plus longues.

Limites :

• Difficulté de retrait : La préhension par insertion des raccords à ergots peut augmenter l'effort de retrait lorsque le tube maintient le raccord fermement.
• Étirement du tube : L'étirement du tube lors de la connexion peut affecter la relation du raccord et peut influencer les ajustements ultérieurs selon l'état du tube.
• Limitation de réutilisation : Un retrait et une reconnexion répétés peuvent être limités par l'état du tube et le cas d'usage spécifique.

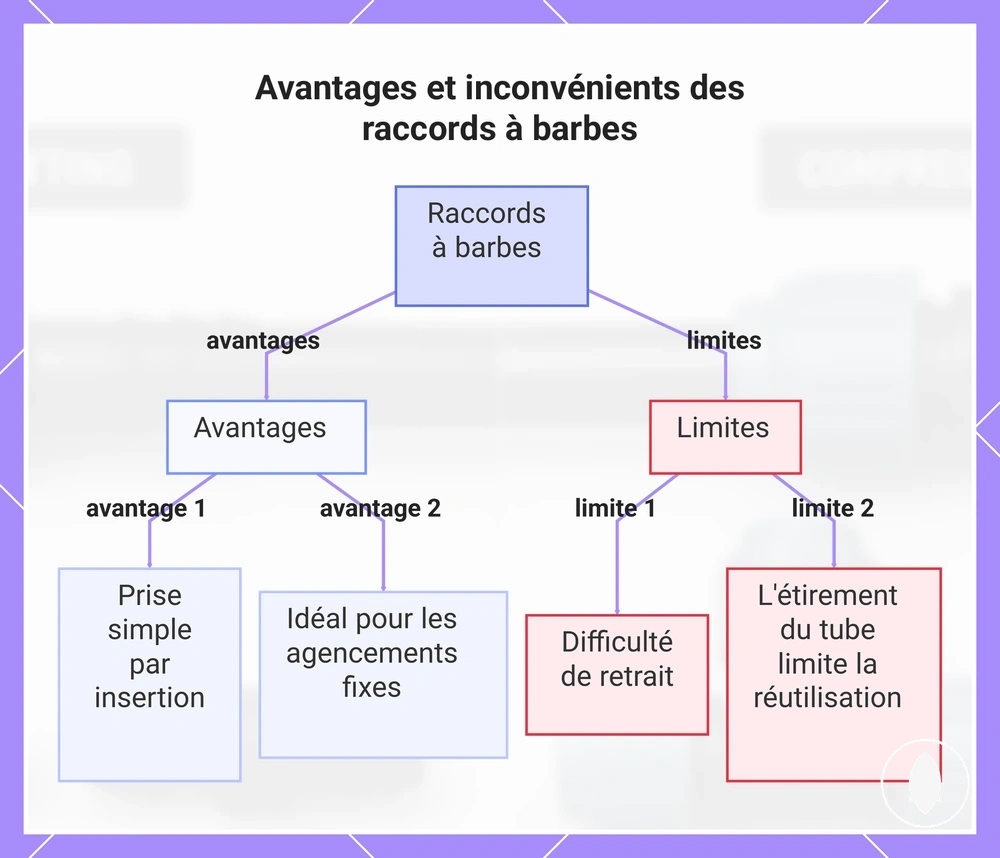

Ce graphique compare les principaux avantages et limites des raccords à barbes pour la sélection et l'utilisation.

Avantages et limites des raccords goutte à goutte à compression

Les raccords goutte à goutte à compression présentent des avantages et des limites qui dépendent de l'état des tubes, des besoins d'ajustement et des exigences de connexion. Leur maintien externe et leur ajustement de type compression peuvent convenir à certaines situations de connexion, tandis que la tolérance d'ajustement, la force d'installation et la dépendance à la taille du tube peuvent affecter l'adéquation dans d'autres conditions.

Les groupes suivants séparent les avantages pratiques et les limites des raccords goutte à goutte à compression pour la comparaison :

Avantages :

• Maintien externe : Les raccords goutte à goutte à compression utilisent un maintien externe autour du tube, ce qui peut soutenir une connexion stable lorsque la taille du tube et les conditions du raccord s'alignent.
• Besoins d'ajustement : Les raccords à compression peuvent convenir aux situations où des ajustements sont nécessaires, selon la configuration de connexion et l'état du tube.
• Sécurité de connexion : Un ajustement de type compression peut offrir une méthode de maintien structurée lorsque l'exigence du raccord et la relation avec le tube sont adaptées.

Limites :

• Tolérance d'ajustement : Les raccords goutte à goutte à compression dépendent de la tolérance d'ajustement et de la dépendance à la taille du tube, de sorte que l'adéquation peut varier selon l'état des tubes.
• Force d'installation : L'action de compression peut nécessiter un effort utilisateur différent selon le style de raccord et les conditions de connexion.
• Potentiel de réutilisation : Les considérations de retrait et de réutilisation peuvent varier selon l'état du tube, les besoins d'ajustement et la manière dont la connexion est entretenue.

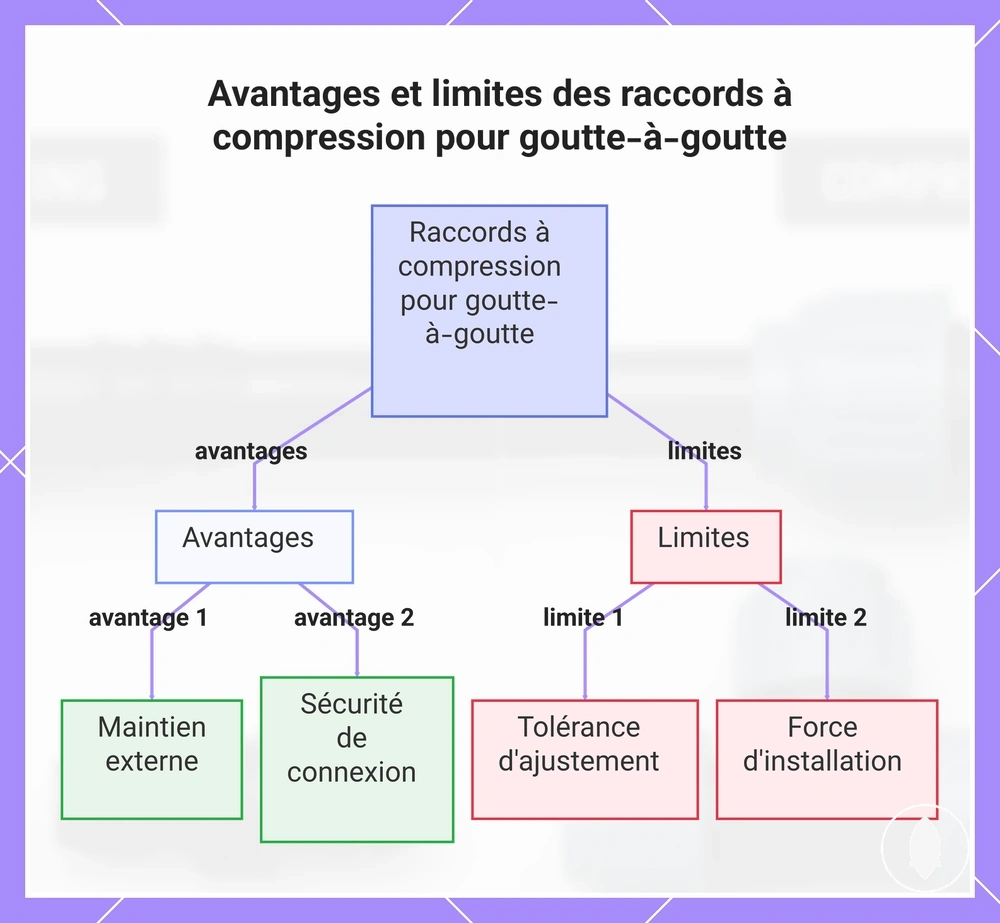

Ce graphique compare les principaux avantages et limites des raccords à compression pour goutte-à-goutte selon les conditions du tube et les exigences de connexion.

Différences de réutilisation, d'ajustement et de maintenance à long terme

La réutilisation et l'ajustement dépendent du style de connecteur, de l'état du tube et de la manière dont la connexion est gérée dans le temps. La méthode de retrait d'un raccord, sa tolérance de réassemblage et la probabilité de remplacement peuvent affecter les décisions de maintenance à long terme lorsqu'un système nécessite des changements ou une inspection.

Les facteurs suivants séparent les considérations de réutilisation et de maintenance :

• Méthode de retrait : Le style de connecteur influence la méthode de retrait, l'usure du tube et l'état de la connexion affectant la faisabilité de l'ajustement.
• Usure du tube : L'état du tube peut influencer la réutilisation, car un tube usé ou déformé peut réduire la confiance dans un réassemblage ultérieur.
• Tolérance de réassemblage : La réutilisation dépend de la capacité du raccord et du tube à maintenir une condition de connexion appropriée après un ajustement.
• Probabilité de remplacement : Un tube endommagé ou des raccords déformés peuvent nécessiter un remplacement plutôt qu'une réutilisation lorsque l'état de la connexion n'est plus adapté.

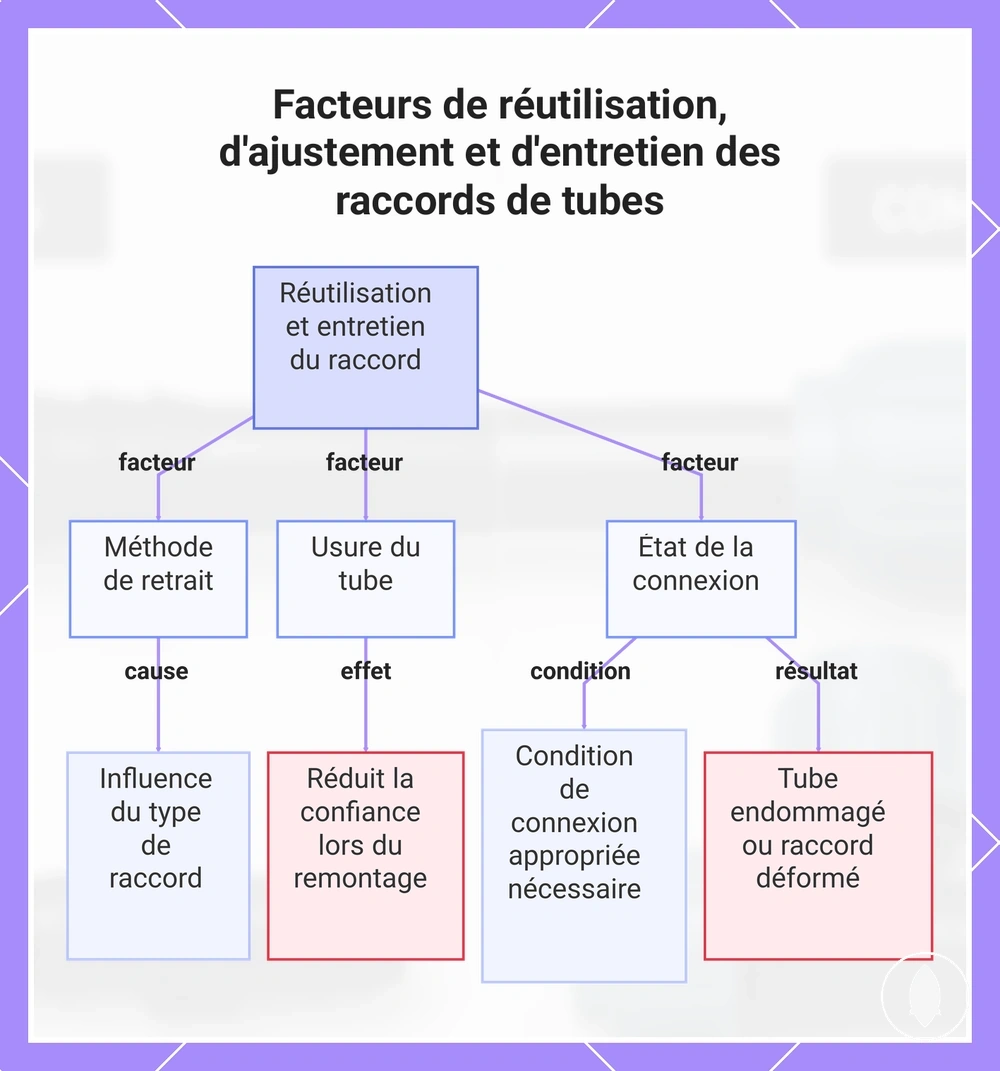

Ce graphique montre les trois principaux facteurs — méthode de retrait, usure du tube et état de la connexion — qui déterminent si un raccord peut être réutilisé ou nécessite un ajustement ou un remplacement.

Compromis de coût et de valeur entre les styles de connecteurs

Les compromis de coût et de valeur entre les styles de connecteurs ne dépendent pas uniquement du coût initial du raccord. La décision de valeur peut varier en fonction des besoins de quantité, des attentes de durabilité, du potentiel de réutilisation et du risque de pièces gaspillées dû à de mauvaises conditions d'ajustement.

La comparaison suivante montre comment le style de connecteur et les conditions d'utilisation influencent les décisions coût-valeur. Ces rapports coût et valeur aident à distinguer les considérations de coût initial du risque de remplacement à long terme.

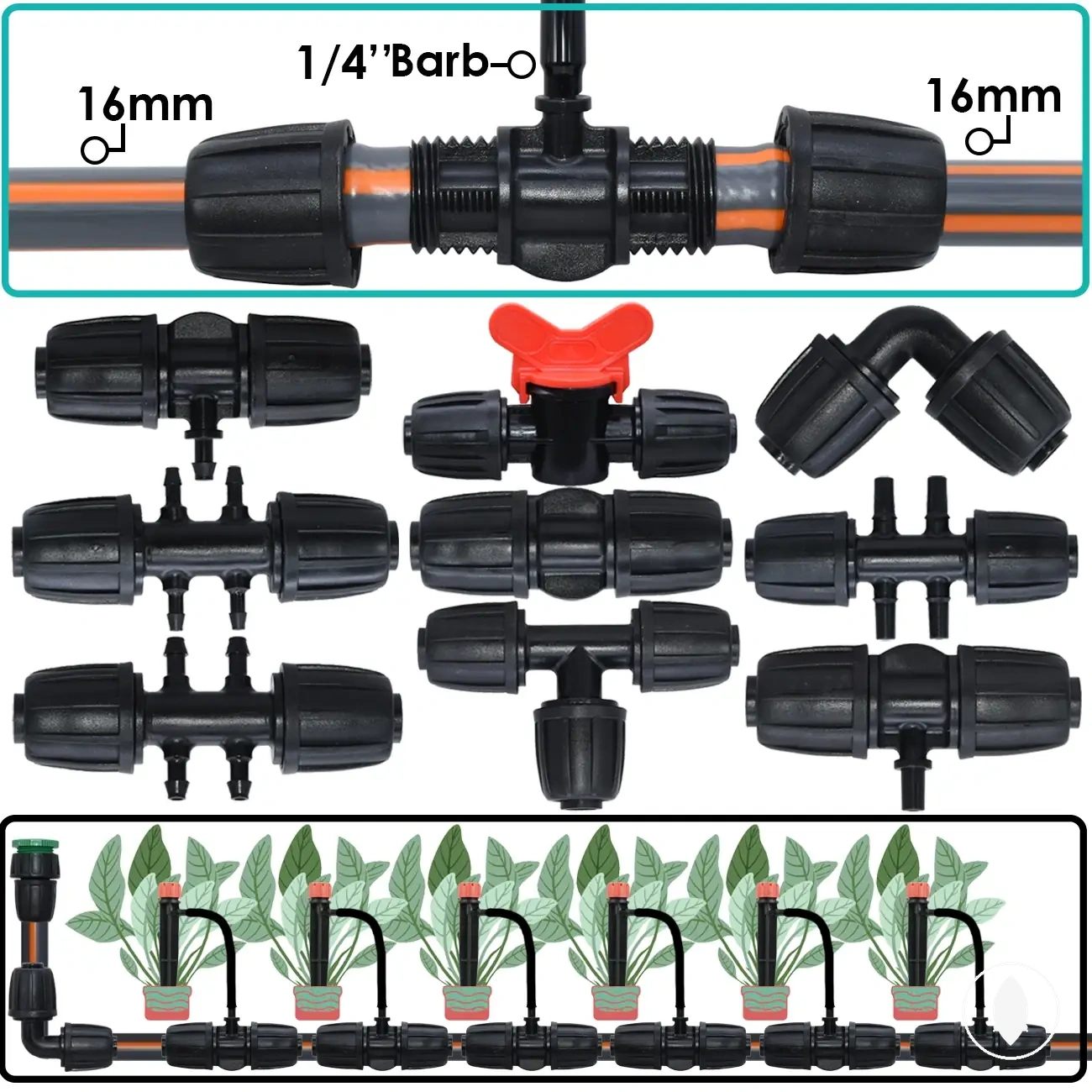

Les produits ci-dessous sont des exemples utiles pour comparer les options disponibles. Avant tout achat, vérifiez que les critères de compatibilité, les caractéristiques et les détails du produit correspondent à votre besoin.

Facteur de valeur	Raccords à ergots	Raccords à compression	Point à vérifier
Coût initial du raccord	Le coût initial du raccord peut varier selon le style de connecteur et les exigences de connexion.	Le coût initial du raccord peut varier selon le style de connecteur et les exigences du raccord.	Considérez la condition d'utilisation plutôt que le seul coût.
Besoins de quantité	Les besoins de quantité peuvent influencer la valeur globale lorsque plusieurs connexions sont nécessaires.	Les besoins de quantité peuvent influencer la décision coût-valeur selon la configuration de connexion.	Évaluez le nombre de raccords nécessaires pour l'utilisation prévue.
Potentiel de réutilisation	Le potentiel de réutilisation dépend de l'état du tube et de la possibilité d'ajuster la connexion sans affecter l'ajustement.	Le potentiel de réutilisation dépend des besoins d'ajustement et de l'état de la connexion.	Demandez-vous si des changements futurs sont prévus.
Pièces gaspillées	Un mauvais ajustement peut créer des pièces gaspillées lorsque l'exigence du raccord ne correspond pas à l'état du tube.	Un mauvais ajustement peut augmenter le risque de remplacement lorsque les conditions de connexion ne s'alignent pas.	Vérifiez les conditions d'ajustement avant de sélectionner un style de connecteur.
Attente de durabilité	Les attentes de durabilité peuvent varier selon l'état du raccord et l'application.	Les attentes de durabilité peuvent varier selon la tolérance d'ajustement et les conditions d'utilisation.	Comparez les exigences à long terme plutôt que le seul coût initial.

Quand les raccords à ergots sont le meilleur choix

Les raccords à ergots sont généralement le meilleur choix lorsque la correspondance du tube et les conditions de disposition soutiennent une connexion fixe par enfoncement. Cette sélection dépend de l'alignement de la permanence de la connexion, des besoins d'accès et de la fréquence d'ajustement avec le cas d'usage prévu, plutôt que du seul style de connecteur.

Un raccord à ergots peut convenir à une disposition fixe où les ajustements futurs sont limités et où les conditions du tube soutiennent la conception du raccord à enfoncement. La liste de contrôle suivante sépare les conditions qui peuvent soutenir ou affaiblir la décision de sélection :

• Correspondance du tube : Les raccords à ergots peuvent être un choix approprié lorsque l'état du tube soutient les exigences de connexion fixe par enfoncement.
• Permanence de la connexion : Une connexion fixe par enfoncement peut convenir aux situations où la connexion est destinée à rester en place avec des changements limités.
• Besoins d'accès : Un accès réduit après l'installation peut influencer si un raccord à ergots convient à la configuration prévue.
• Fréquence d'ajustement : Des ajustements fréquents du système peuvent rendre un autre style de connecteur plus approprié selon le cas d'usage.

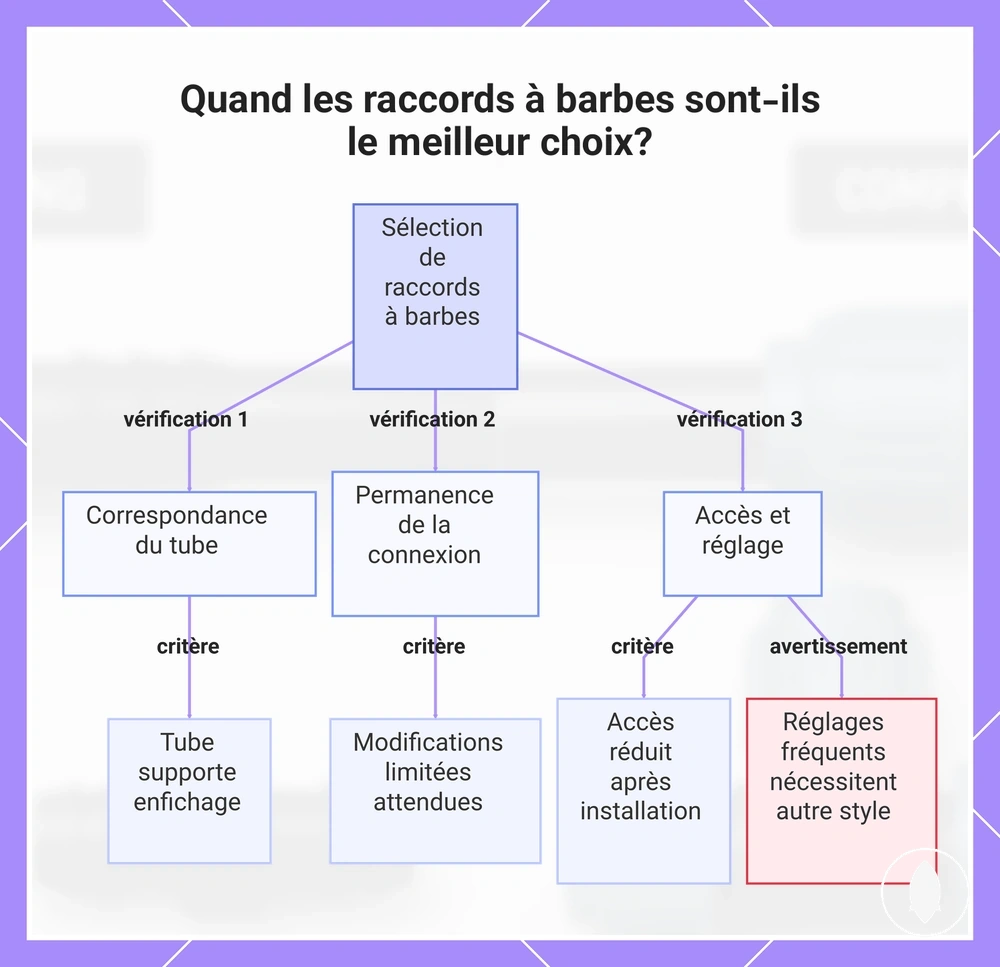

Ce graphique montre les principales conditions qui soutiennent ou affaiblissent le choix des raccords à barbes pour les connexions fixes par enfichage.

Quand les raccords à compression sont le meilleur choix

Les raccords à compression sont généralement le meilleur choix lorsque le tube et les conditions de disposition favorisent un maintien externe ferme ou un ajustement ultérieur. Cette sélection dépend de l'ajustement externe du tube, des besoins de sécurité de connexion, des besoins d'ajustement et de l'adéquation du raccord de type compression au cas d'usage prévu.

Un raccord à compression peut convenir aux situations où la préhension externe et le besoin d'ajustement sont des facteurs importants, tandis que l'adéquation dépend toujours de l'état du tube, de la dépendance à la taille du tube et des exigences du raccord. La liste de contrôle suivante sépare les conditions qui peuvent soutenir ou affaiblir la sélection des raccords à compression :

• Ajustement externe du tube : Les raccords à compression peuvent être un choix approprié lorsque l'ajustement externe du tube correspond aux exigences du raccord et aux conditions de connexion.
• Sécurité de connexion : Un maintien externe ferme peut soutenir la décision de sélection lorsqu'un ajustement de type compression correspond aux besoins de connexion prévus.
• Besoins d'ajustement : Les raccords à compression peuvent convenir aux configurations où des ajustements futurs sont prévus dans le cadre du cas d'usage.
• Attente de réutilisation : Le potentiel de réutilisation dépend de l'état du tube, de l'état du raccord et de la capacité de la connexion à rester appropriée après un ajustement.

Choisir entre les raccords goutte à goutte à ergots et à compression

Le choix entre les raccords goutte à goutte à ergots et à compression dépend de l'ajustement du tube, de la disposition, de la réutilisation, de l'effort d'installation et de la valeur plutôt que d'un vainqueur universel unique. Le choix approprié dépend de la manière dont le style de raccord correspond aux conditions de connexion et au cas d'usage prévu.

Choisir entre les styles de raccords nécessite de comparer les critères qui influencent le choix du connecteur, notamment l'ajustement du tube, les exigences de disposition, les attentes de réutilisation, l'effort d'installation et les facteurs de valeur. Le processus pour choisir entre les types de raccords aide à organiser ces conditions avant de faire une sélection.

La liste de décision suivante organise les principaux critères de sélection :

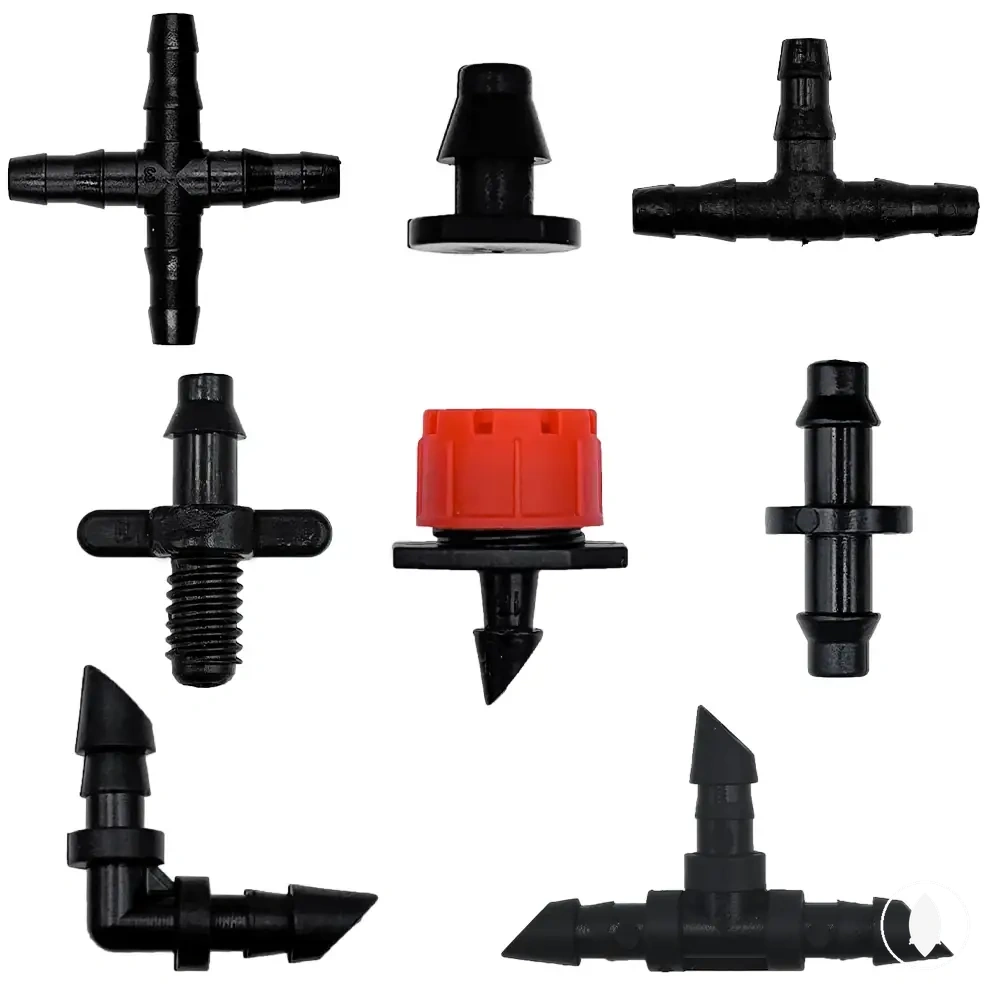

Les produits ci-dessous sont des exemples utiles pour comparer les options disponibles. Avant tout achat, vérifiez que les critères de compatibilité, les caractéristiques et les détails du produit correspondent à votre besoin.

• Ajustement du tube : Les raccords à ergots peuvent convenir aux conditions de tube qui soutiennent une connexion fixe par enfoncement, tandis que les raccords à compression peuvent convenir aux conditions où l'ajustement externe est une exigence clé.
• Disposition : Une disposition fixe peut soutenir un style de raccord, tandis que les dispositions nécessitant plus d'ajustements peuvent favoriser une approche de connecteur différente.
• Réutilisation : Les attentes de réutilisation peuvent influencer le choix approprié, car l'état du tube et du raccord affecte les changements futurs.
• Effort d'installation : L'effort d'installation peut varier selon le style de raccord et les conditions de connexion impliquées.
• Valeur : La valeur dépend de l'équilibre entre le choix du raccord, l'usage prévu et le risque de remplacement possible plutôt que d'un facteur unique.
