Raccords d’irrigation goutte à goutte qui fuient : causes, vérifications et réparations

Lorsque les raccords d’irrigation goutte à goutte fuient, l’emplacement de la fuite indique généralement un problème d’ajustement, d’état du trou, d’assise, d’état du joint ou de pression, plutôt qu’un problème lié à la catégorie du raccord lui-même. La première vérification consiste à identifier où l’eau s’échappe : autour du tube, au niveau du connecteur, depuis un bouchon ou un capuchon d’extrémité, ou près d’un raccord fileté. Identifier d’abord l’emplacement de la fuite permet de déterminer la voie de réparation la plus appropriée.

Une fuite entre le tube et le connecteur peut survenir lorsque le tube n’est pas complètement enfoncé, que le bord du trou est étiré ou irrégulier, que le connecteur ne correspond pas correctement au tube, ou que la surface d’étanchéité s’est usée avec le temps. Un raccord fileté peut fuir si le joint est endommagé ou si le raccordement n’est pas en place de manière uniforme. La pression peut révéler une connexion déjà fragile, de sorte que le même symptôme peut avoir des causes différentes selon le style de raccord, l’état du tube et la pression de fonctionnement.

Une réparation doit correspondre au point de fuite plutôt qu’au seul symptôme. Un trou endommagé peut nécessiter un bouchon avant de créer une nouvelle connexion, tandis qu’une section de tube coupée peut être mieux adaptée à un raccord de réparation. Si la fuite provient d’un capuchon d’extrémité ou d’un autre raccord, vérifier le joint, la connexion et l’état du tube avant de remplacer les pièces peut aider à confirmer si la réparation a traité la cause réelle.

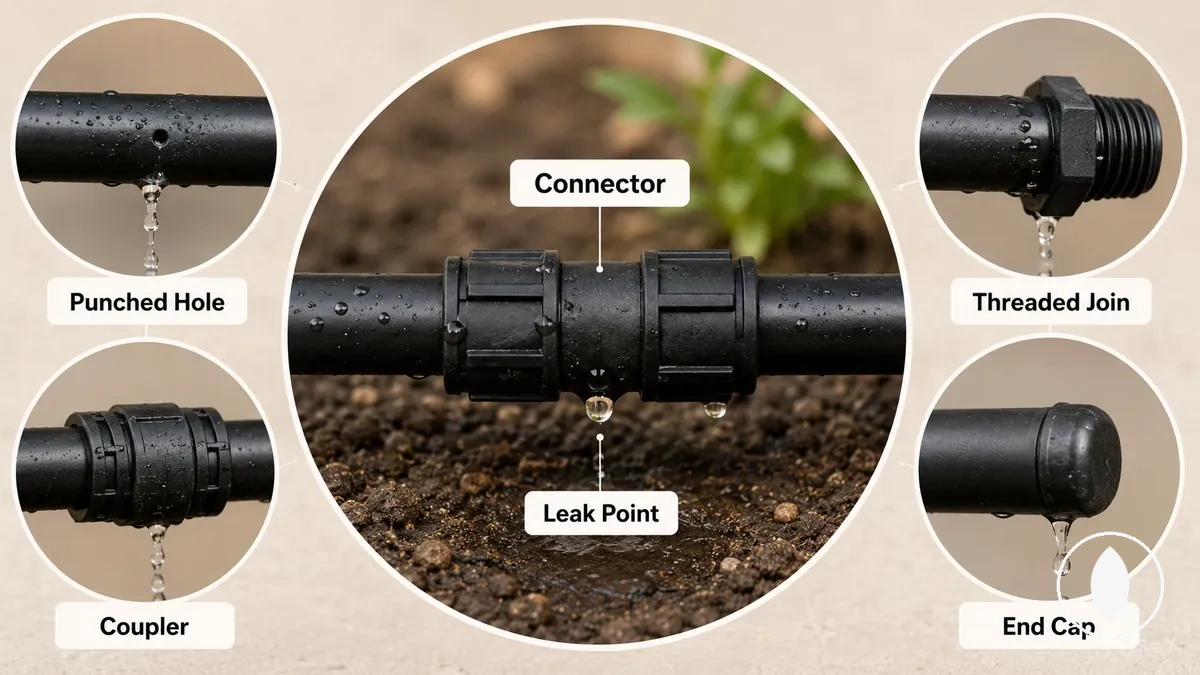

Où les raccords d’irrigation goutte à goutte fuient généralement

Lorsqu’un raccord d’irrigation goutte à goutte fuit, l’emplacement de la fuite est souvent l’indice le plus clair de la cause probable. L’eau qui s’échappe autour du tube, d’un connecteur, par un trou poinçonné ou au niveau d’un joint fileté peut indiquer différentes conditions à vérifier avant de choisir une réparation. Identifier d’abord le point de fuite visible permet de préciser le diagnostic.

Les symptômes de fuite peuvent varier selon le type de raccordement. Un suintement lent autour d’un trou poinçonné peut indiquer un bord de trou irrégulier ou un connecteur desserré, tandis qu’un égouttement d’un coupleur peut suggérer une insertion incomplète du tube ou un joint affaibli. De l’eau pulvérisée peut se produire lorsque la pression s’échappe par une ouverture plus grande, et de l’eau s’échappant du mauvais côté d’un raccord fileté peut indiquer un problème d’étanchéité ou de filetage. Le symptôme visible doit être considéré avec le style de raccord, l’état du tube, l’état du joint et la pression de fonctionnement avant de choisir une réparation.

Utilisez les emplacements de fuite ci-dessous pour organiser l’inspection initiale avant de passer aux décisions de réparation.

• Connecteur au tube : Vérifiez si l’eau s’échappe autour du connecteur au lieu de rester scellée contre le tube.
• Trou poinçonné : Recherchez un suintement autour du bord du trou, surtout si le raccord a été retiré ou repositionné.
• Coupleur : Surveillez les égouttements à l’endroit où deux sections de tube se rejoignent.
• Bouchon ou capuchon d’extrémité : Vérifiez si l’eau s’échappe de l’extrémité de la ligne au lieu de rester contenue.
• Joint fileté : Recherchez une fuite autour du raccordement plutôt qu’à travers le chemin d’eau prévu.

Après avoir identifié le point de fuite, comparez le type de raccordement avec les informations du hub des raccords d’irrigation goutte à goutte avant de décider d’une réparation appropriée.

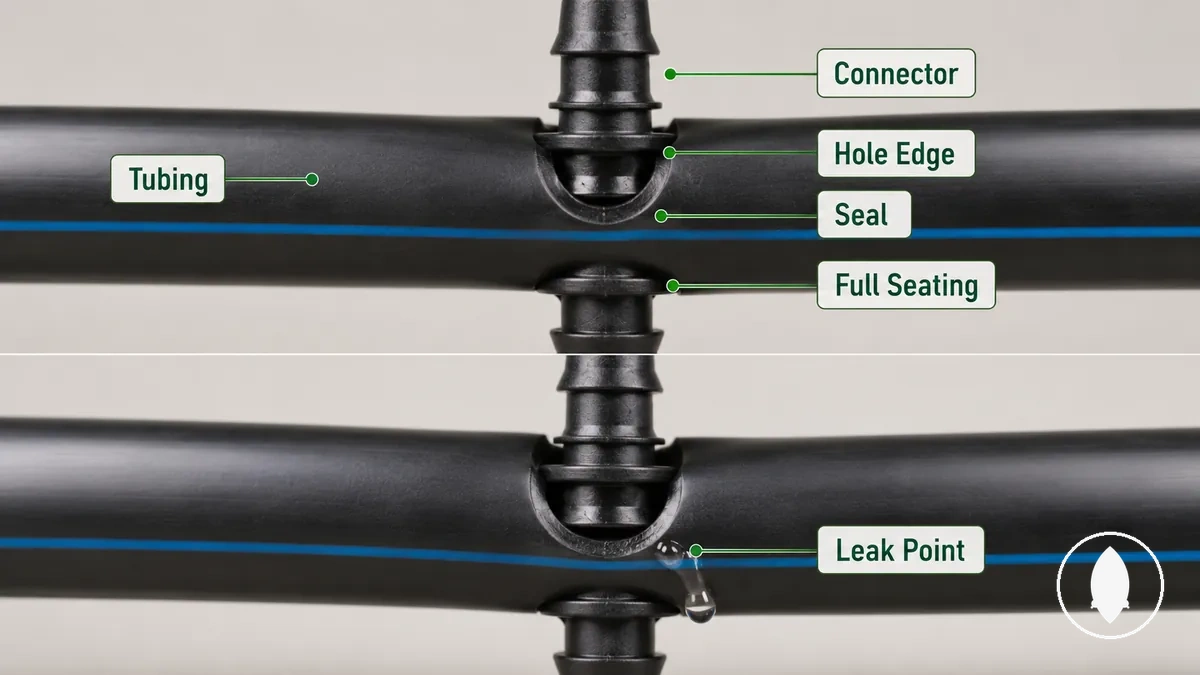

Fuites au niveau des trous de tube et des points de raccordement

Lorsqu'une fuite apparaît autour d'un trou de tube ou d'un point de raccordement, le joint entre la paroi du tube et le raccord inséré s'est souvent affaibli. La cause peut être liée à l'état du trou, au diamètre du connecteur, à la profondeur d'insertion ou à l'étirement du tube plutôt qu'au raccord seul. La tâche de diagnostic principale consiste à identifier quelle condition locale permet à l'eau de s'échapper.

Inspectez le tube et le connecteur ensemble avant de choisir une réparation. Un bord de trou irrégulier ou étiré peut ne plus sceller étroitement autour du raccord, tandis qu'un connecteur qui n'est pas complètement enfoncé peut laisser un petit espace par où l'eau s'échappe. Un tube qui s'est dilaté avec l'usage peut réduire le contact d'étanchéité, même lorsque le connecteur semble intact. Comparer le motif de la fuite avec l'état du trou et l'ajustement du connecteur aide à cerner la cause probable.

• État du trou : Recherchez des bords étirés, déchirés ou irréguliers qui peuvent affaiblir le joint.
• Diamètre du connecteur : Vérifiez que le connecteur correspond au tube sans sembler excessivement lâche ou forcé.
• Enfoncement du raccord : Confirmez que le connecteur est complètement inséré dans le tube.
• Étirement du tube : Vérifiez si le tube s'est suffisamment élargi pour réduire le contact d'étanchéité.
• Motif d'échappement d'eau : Un suintement suggère souvent un problème d'étanchéité, tandis qu'une pulvérisation peut indiquer une ouverture plus grande ou un raccordement de moins bonne qualité.

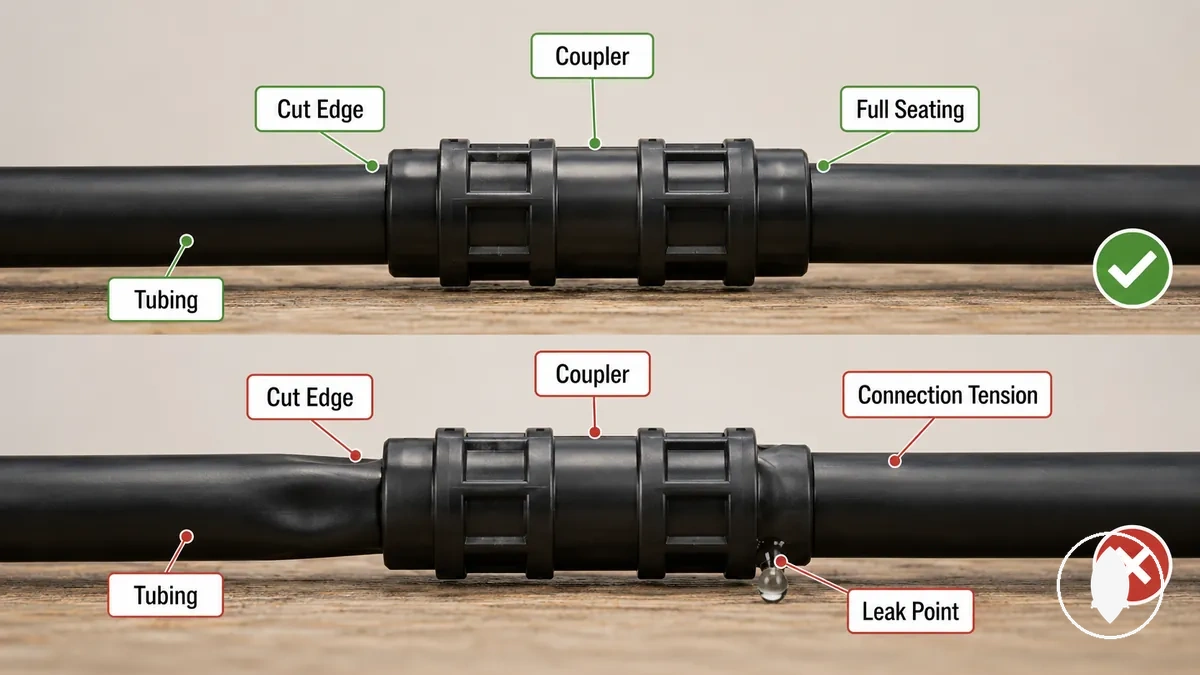

Fuites autour des coupleurs et des raccords de réparation

Lorsqu'une fuite apparaît autour d'un coupleur ou d'un raccord de réparation, le joint réparé présente souvent un problème d'ajustement, de coupe ou d'assise qui empêche le tube de sceller correctement autour du raccord. La cause peut être liée aux extrémités du tube, à la profondeur du coupleur, à la rondeur du tube ou à la tension du raccordement plutôt qu'au raccord de réparation lui-même. La tâche de diagnostic principale consiste à identifier quelle partie du joint réparé permet à l'eau de s'échapper.

Inspectez les deux extrémités du tube avant de décider d'une réparation. Une coupe nette et droite peut s'asseoir plus uniformément qu'une coupe rugueuse ou en angle, tandis qu'un tube qui s'est aplati ou étiré peut réduire le contact d'étanchéité avec le coupleur. Le connecteur doit être complètement inséré dans les deux extrémités du tube sans espace visible, et la tension due à la flexion, à la torsion ou à la traction sur la section réparée peut contribuer à la fuite en perturbant le joint.

• Qualité de la coupe : Vérifiez que les deux extrémités du tube sont propres et droites.
• Rondeur du tube : Recherchez un tube aplati ou déformé qui peut réduire le contact d'étanchéité.
• Profondeur du coupleur : Confirmez que le coupleur est complètement enfoncé dans les deux extrémités du tube.
• Tension du raccordement : Vérifiez si la section réparée est soumise à une flexion, une torsion ou une traction qui peut contribuer à la fuite.

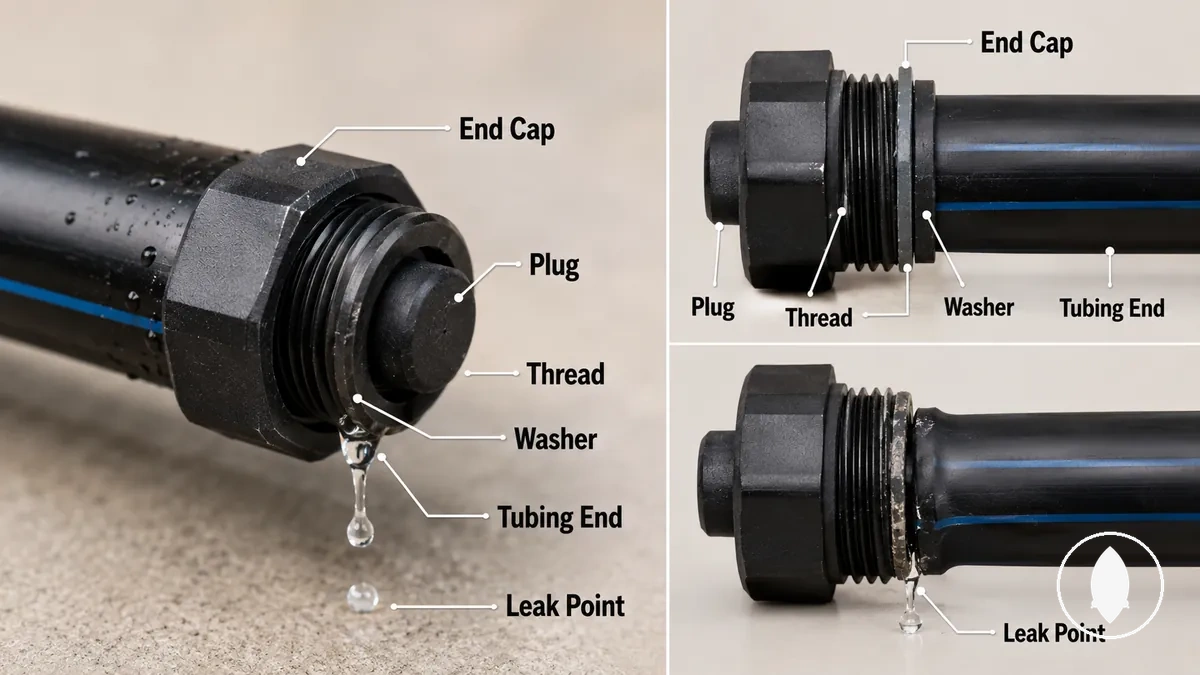

Fuites au niveau des bouchons, capuchons d’extrémité et raccords filetés

Lorsqu’une fuite apparaît à l’extrémité d’une ligne d’irrigation goutte à goutte, le point d’étanchéité est souvent le bouchon, le capuchon d’extrémité, le raccord fileté, la rondelle ou l’extrémité du tube pliée plutôt que le tube lui-même. Un joint desserré, un filetage endommagé, une rondelle usée ou un tube déformé peut permettre à l’eau de s’échapper. La tâche de diagnostic principale consiste à identifier quelle surface d’étanchéité terminale n’assure plus correctement l’étanchéité.

Les joints d’extrémité contrôlent la manière dont l’eau est retenue au bout de la ligne d’irrigation. Inspectez les composants d’étanchéité ensemble avant de décider d’une réparation, car plusieurs conditions locales peuvent contribuer au même symptôme de fuite. Utilisez la liste de vérification ci-dessous pour organiser l’inspection.

• Serrage du capuchon d’extrémité : Vérifiez si le capuchon d’extrémité est bien en place sans mouvement visible.
• Ajustement du bouchon : Confirmez que le bouchon s’adapte étroitement au tube et ne semble pas desserré.
• État du filetage : Recherchez des filetages endommagés, croisés ou usés qui peuvent réduire le contact d’étanchéité.
• État de la rondelle : Inspectez la rondelle pour détecter une usure, une déformation ou un dommage pouvant affecter l’étanchéité.
• Déformation du tube : Vérifiez si l’extrémité du tube s’est étirée, aplatie ou pliée d’une manière qui empêche une étanchéité homogène.

Pourquoi les raccords d’irrigation goutte à goutte fuient

Lorsqu’un raccord d’irrigation goutte à goutte fuit, le symptôme visible pointe souvent vers une cause spécifique plutôt que vers un problème unique. Un mauvais ajustement, un tube endommagé, un trou irrégulier, une insertion incomplète, une surface d’étanchéité usée ou la pression du système peuvent chacun créer un chemin de fuite différent. La tâche de diagnostic principale consiste à associer le symptôme de fuite à la cause la plus probable avant de choisir une réparation.

Vérifiez le raccordement avant de supposer que la pression est en cause. Un raccord qui ne convient pas au tube, un trou étiré ou irrégulier, ou un connecteur qui n’est pas complètement inséré peut permettre à l’eau de s’échapper même dans des conditions de fonctionnement normales. La pression peut rendre une connexion faible plus visible, mais la cause sous-jacente est souvent liée à l’ajustement, à la qualité du trou, à la profondeur d’insertion ou à l’état du joint. Un défaut de raccord, une erreur d’installation et un problème lié aux conditions du système peuvent produire des symptômes similaires. Le raccordement doit être évalué dans son ensemble avant de choisir une réparation.

Le tableau ci-dessous regroupe les causes courantes selon ce qu’il faut inspecter en premier et l’orientation de réparation qu’elles peuvent suggérer.

Cause probable	Élément à vérifier	Orientation de réparation possible
Taille ou ajustement incorrect du raccord	Comment le raccord s’étanchéifie contre le tube	Confirmez que le raccord correspond au tube et replacez-le si nécessaire.
Mauvaise qualité du trou	Bord du trou pour vérifier l’étirement, la déchirure ou une forme irrégulière	Réparez ou remplacez le point de raccordement endommagé si approprié.
Insertion incomplète	Profondeur d’insertion et assise du connecteur	Asseyez complètement le raccord si la connexion est incomplète.
Surface d’étanchéité usée	État du joint, de la rondelle ou du filetage	Remplacez les composants d’étanchéité usés ou corrigez le raccordement.
Pression révélant une connexion faible	Si la fuite apparaît là où la qualité de l’ajustement ou du joint est déjà réduite	Corrigez la connexion faible avant de considérer la pression comme cause principale.

Correspondance incorrecte entre la taille du tube et celle du raccord

Une taille incorrecte du tube et du raccord peut provoquer une fuite même si le connecteur semble se raccorder correctement. La compatibilité dépend du diamètre intérieur du tube, de son diamètre extérieur et du style de raccord plutôt que de la simple apparence. La décision principale est de savoir si la fuite est causée par une inadéquation de taille plutôt que par un problème d’assise ou de joint.

Les dimensions du tube et la conception du raccord doivent être évaluées ensemble, car un connecteur qui semble anormalement lâche ou difficile à insérer peut ne pas offrir un ajustement fiable. La liste de vérification ci-dessous organise les principaux critères de compatibilité avant de décider si le raccordement nécessite une réparation ou un remplacement supplémentaire.

• Taille du tube : Vérifiez que le diamètre intérieur et le diamètre extérieur conviennent au connecteur prévu.
• Taille du raccord : Confirmez que le raccord est conçu pour le tube utilisé.
• Résistance du raccordement : Un connecteur excessivement lâche ou anormalement difficile à insérer peut indiquer un ajustement inadapté.
• Comportement de la fuite : Une fuite qui persiste après un réajustement soigneux peut indiquer un problème de compatibilité plutôt qu’un problème d’insertion.

Si la fuite persiste après avoir réajusté le connecteur, consultez la page mauvais ajustement et compatibilité des tubes avant de décider si une taille de tube ou de raccord différente est nécessaire.

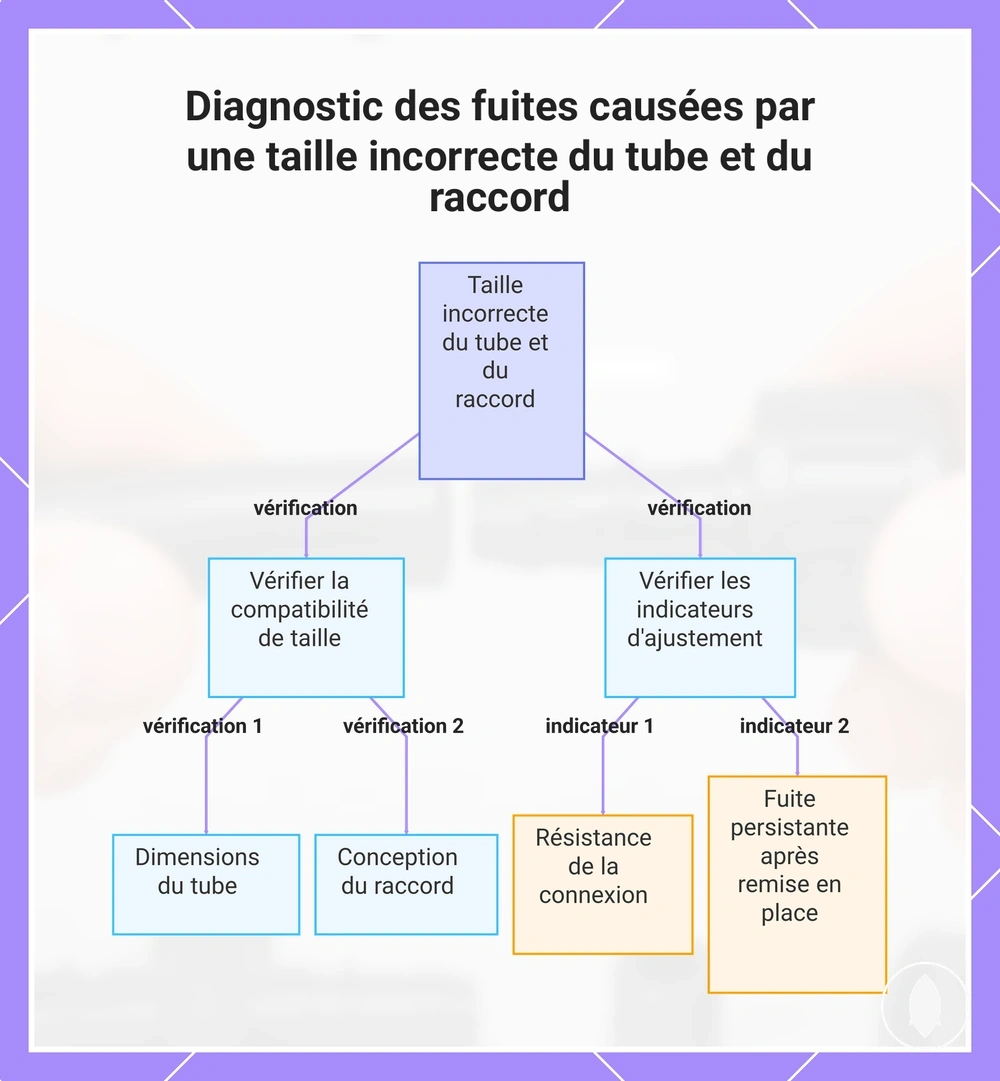

Ce graphique présente les principales vérifications pour déterminer si une fuite est due à une incompatibilité de taille entre le tube et le raccord.

Trous de tube rugueux, étirés ou mal positionnés

Lorsqu’une fuite se forme autour d’un connecteur inséré, le trou en est souvent la cause plutôt que le connecteur lui-même. Un trou rugueux, étiré, surdimensionné ou mal positionné peut empêcher le connecteur d’assurer l’étanchéité contre la paroi du tube, laissant l’eau s’échapper. La tâche de diagnostic principale consiste à déterminer si l’état du trou empêche un ajustement fiable.

Le diamètre du trou, l’état du bord, l’élasticité du tube et la pression d’étanchéité du connecteur influencent la qualité de l’étanchéité du raccordement. La liste de vérification ci-dessous regroupe les états de trou les plus courants avant de choisir une réparation. Tous les trous endommagés ne peuvent pas être corrigés avec un bouchon, car des dommages plus importants peuvent nécessiter de couper la section de tube concernée et d’installer un coupleur de réparation.

• Trou rugueux : Recherchez des bords déchirés ou irréguliers qui peuvent interrompre l’étanchéité autour du connecteur.
• Trou surdimensionné : Un trou au diamètre excessif peut réduire l’ajustement du connecteur et permettre à l’eau de s’échapper après l’insertion.
• Trou étiré : Une élasticité réduite du tube peut diminuer la pression d’étanchéité et affaiblir le raccordement.
• Trou mal positionné : Un trou mal positionné peut empêcher une insertion correcte ou créer un point de fuite persistant.

Si la fuite persiste après avoir réajusté le connecteur, inspectez le tube environnant avant de décider si un bouchon, un coupleur de réparation ou le remplacement de la section endommagée constitue la réparation la plus appropriée.

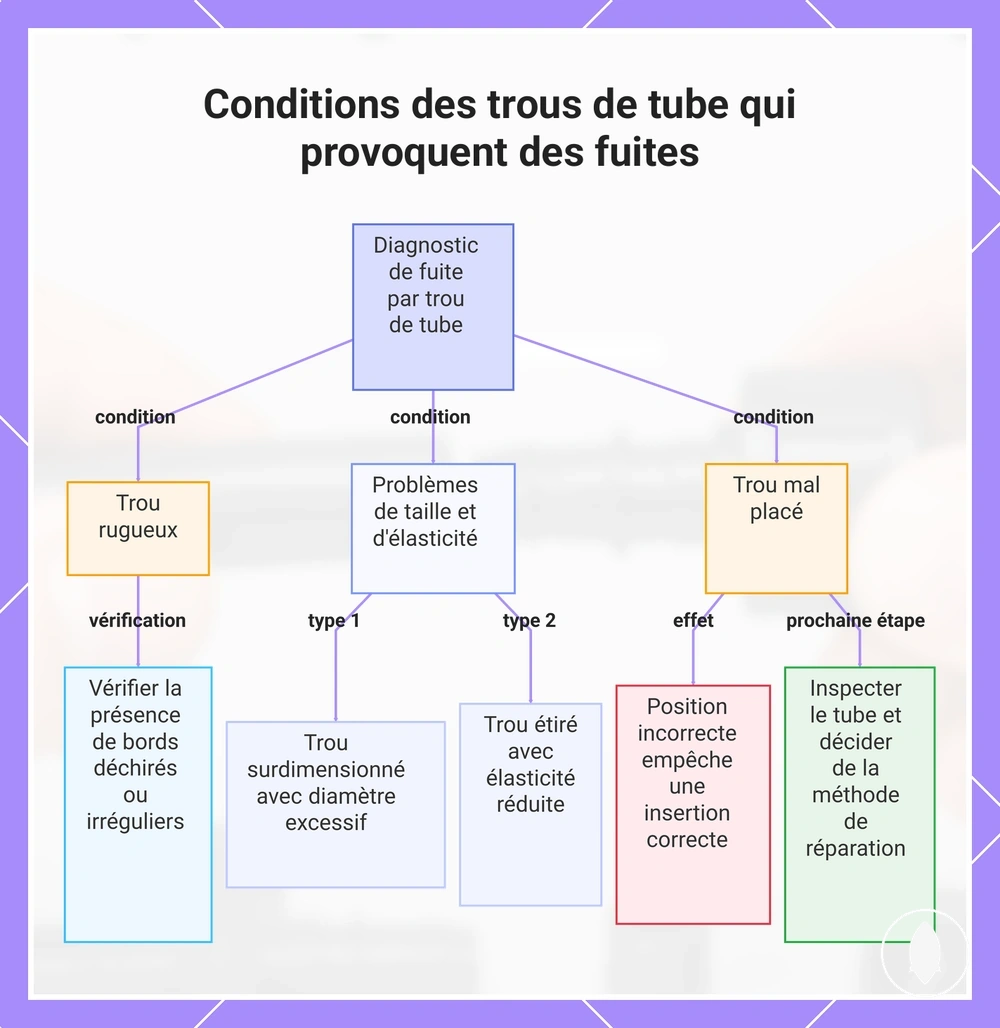

Ce diagramme montre les trois principaux types de conditions de trous de tube —rugueux, problèmes de taille/élasticité et mal placé— ainsi que les vérifications pour les identifier, plus l'étape de décision de réparation.

Insertion incomplète ou mauvaise assise

Une insertion incomplète ou une mauvaise assise peut faire fuir un nouveau raccord, car un connecteur partiellement inséré peut ne pas créer une surface d’étanchéité complète contre le tube. La connexion dépend d’une profondeur d’insertion adéquate, d’une assise correcte et d’un bon contact au niveau de l’épaulement du raccord. La tâche de diagnostic principale consiste à déterminer si la fuite est causée par une assise incomplète plutôt que par un autre problème de connexion.

La profondeur d’assise affecte directement le risque de fuite, car un espace visible ou une insertion partielle peut réduire l’étanchéité autour du connecteur. Hors pression, inspectez le raccordement avant d’envisager d’autres causes. La liste de vérification ci-dessous regroupe les principaux contrôles d’assise qui aident à identifier si l’insertion est la cause probable de la fuite.

• Profondeur d’insertion : Vérifiez que le connecteur est complètement inséré dans le tube.
• Épaulement du raccord : Confirmez que le tube atteint l’épaulement du raccord lorsque la conception du raccord l’exige.
• Résistance du tube : Une résistance régulière et homogène lors de l’insertion peut indiquer une assise normale, tandis qu’une résistance inhabituelle peut justifier une inspection plus approfondie.
• Espaces visibles : Recherchez tout espace entre le tube et le raccord pouvant indiquer une assise incomplète et un chemin de fuite potentiel.

Si l’assise semble correcte mais que la fuite persiste, consultez les étapes d’installation pour éviter les fuites avant d’examiner d’autres états du tube ou du raccord.

Filetages, rondelles ou surfaces d’étanchéité endommagés

Des filetages, rondelles ou surfaces d’étanchéité endommagés peuvent provoquer une fuite même lorsque la taille et le placement du raccord sont corrects. Le connecteur peut ne pas assurer une étanchéité fiable si les filetages sont désalignés, si la rondelle est usée ou si la surface d’étanchéité présente des dommages visibles. La tâche de diagnostic principale consiste à identifier quel composant d’étanchéité crée le chemin de fuite.

Inspectez les composants d’étanchéité ensemble, car plusieurs conditions peuvent contribuer au même symptôme de fuite. La liste de vérification ci-dessous organise les principaux points d’inspection pour l’alignement des filetages, la compression de la rondelle, la propreté de la surface et l’usure visible avant de décider d’une réparation. Évitez un serrage excessif, car cela peut augmenter les dommages aux filetages ou à la surface d’étanchéité au lieu d’améliorer l’étanchéité.

• Alignement des filetages : Vérifiez la présence de filetages croisés, dénudés ou endommagés pouvant empêcher une assise correcte du connecteur.
• État de la rondelle : Inspectez la rondelle pour détecter une usure, une fissuration, une déformation ou une compression inégale pouvant réduire le contact d’étanchéité.
• Surface d’étanchéité : Recherchez des fissures, des rayures ou une usure visible pouvant créer un point de fuite.
• Propreté de la surface : Retirez les particules ou débris qui pourraient empêcher un contact complet entre les surfaces d’étanchéité.

Stress de pression révélant des connexions faibles

Lorsqu'une fuite n'apparaît qu'après la mise sous pression du système d'irrigation, le stress de pression révèle souvent une connexion faible existante plutôt que de prouver que le raccord est incorrect en lui-même. Un joint faible, un tube étiré ou un ajustement marginal du connecteur peuvent passer inaperçus jusqu'à ce que la pression de fonctionnement exerce une charge plus importante sur la connexion. La tâche de diagnostic principale consiste à déterminer si la pression expose une cause existante ou si une autre condition du raccord est responsable.

Inspectez la connexion avant de considérer la pression comme cause principale, car le même symptôme de fuite peut résulter de conditions différentes. La liste de vérification ci-dessous organise les principaux critères de diagnostic pour un comportement de fuite lié à la pression avant de choisir une réparation.

• Niveau de pression : Vérifiez si la fuite n'apparaît que lorsque le système fonctionne sous pression.
• Régulateur de pression : Confirmez si un régulateur est présent lorsque le système d'irrigation est conçu pour en utiliser un.
• Serrage de la connexion : Inspectez le raccord et le connecteur pour détecter une étanchéité incomplète plutôt que de compter sur un serrage supplémentaire.
• Étirement du tube : Recherchez un tube étiré ou déformé pouvant réduire le contact d'étanchéité.
• Moment de la fuite : Notez si la fuite commence immédiatement après la mise sous pression ou se développe pendant le fonctionnement, car cela peut aider à distinguer le stress de pression d'une autre cause.

Si des fuites apparaissent sur plusieurs points de connexion plutôt que sur un seul point localisé, une revue plus large des causes de fuites liées à la pression peut être appropriée en parallèle de l'inspection de chaque raccord individuel.

Différences de fuites entre les raccords à barbes et les raccords à compression

Les fuites sur les raccords à barbes et les raccords à compression diffèrent souvent, car chaque type de raccord assure l’étanchéité d’une manière différente. Un raccord à barbes dépend généralement de la prise du tube sur la barbe et, le cas échéant, de l’état du trou poinçonné, tandis qu’un raccord à compression repose davantage sur une assise correcte et une compression autour du tube. La tâche de diagnostic principale consiste à identifier quel mécanisme d’étanchéité a échoué avant de choisir une réparation.

Comparez le style de raccord avant de supposer que le même symptôme de fuite a la même cause. Une fuite au trou autour d’un raccord à barbes peut être liée à l’état du trou ou à une prise réduite autour de la barbe, tandis qu’une fuite d’assise sur un raccord à compression peut être liée à l’alignement du connecteur ou à un contact d’étanchéité incomplet. La taille du tube, la qualité d’installation, la pression de fonctionnement et une réutilisation antérieure peuvent influencer le choix de la réparation, aucun type de raccord n’étant universellement moins susceptible de fuir.

Critère de comparaison	Raccord à barbes	Raccord à compression
Point d’étanchéité	Le joint se forme là où le tube adhère à la barbe et, le cas échéant, autour du trou poinçonné.	Le joint se forme là où le tube est comprimé contre le raccord.
Type de fuite courant	Fuite au trou ou étanchéité réduite autour de la barbe.	Fuite d’assise causée par une compression incomplète ou un mauvais alignement.
Condition de défaillance courante	Trou étiré, tube endommagé ou contact d’étanchéité réduit.	Connecteur mal aligné, surface d’étanchéité usée ou assise incomplète.
Choix de réparation	Dépend de l’état du trou, du tube et de l’assise de la barbe.	Dépend du rétablissement d’une assise correcte ou du remplacement des composants d’étanchéité endommagés si approprié.

Utilisez l’emplacement de la fuite conjointement avec le style de raccord avant de décider d’une réparation, car une fuite liée au trou et une fuite liée à l’assise peuvent nécessiter des chemins d’inspection différents même lorsque le symptôme visible semble similaire.

Raccords à barbes qui fuient aux trous poinçonnés

Lorsqu’un raccord à barbes fuit au niveau d’un trou poinçonné, la cause est souvent liée à la taille du trou, à l’étirement du tube ou à une assise incomplète de la barbe plutôt qu’au raccord lui-même. Un bord de trou irrégulier ou une prise réduite du tube peut affaiblir le joint et laisser l’eau s’échapper. La tâche de diagnostic principale consiste à déterminer si la fuite provient du trou poinçonné ou d’une assise incomplète du connecteur à barbes.

Inspectez la connexion en comparant l’état du trou poinçonné avec la manière dont le raccord à barbes repose dans le tube. Un trou étiré ou irrégulier peut ne plus assurer une étanchéité parfaite autour de la barbe, tandis qu’une insertion incomplète peut réduire la surface d’étanchéité. La liste de vérification ci-dessous sépare les principales conditions locales qui influencent le symptôme de fuite et le choix de réparation.

• Diamètre de la barbe : Vérifiez que le connecteur s’adapte au trou poinçonné sans sembler excessivement lâche ni nécessiter une force excessive.
• Bord du trou : Recherchez des bords déchirés, étirés ou irréguliers pouvant réduire le contact d’étanchéité.
• Élasticité du tube : Inspectez si le tube s’est suffisamment étiré pour affaiblir sa prise autour de la barbe.
• Force d’insertion : Confirmez que le raccord est complètement en place afin que la barbe puisse créer un contact d’étanchéité homogène avec le tube.

Raccords à compression qui fuient à cause d'une mauvaise assise

Lorsqu'un raccord à compression fuit, une assise incomplète ou des dimensions de tube incompatibles sont souvent les causes les plus probables. Un connecteur qui n'est pas complètement en place ou un tube qui ne correspond pas au raccord peut empêcher le joint de se former correctement. La tâche de diagnostic principale consiste à déterminer si la fuite est causée par une profondeur d'assise insuffisante ou par une inadéquation de taille du tube.

Vérifiez la profondeur d'insertion du tube avant de supposer que le raccord est endommagé, car un connecteur partiellement inséré peut réduire le contact d'étanchéité. Si le raccord semble complètement en place, comparez le diamètre du tube avec la taille du raccord et évaluez si la prise du raccord est homogène plutôt qu'anormalement lâche ou excessivement serrée. La résistance du raccordement lors de l'assemblage peut indiquer que le tube et le raccord ne fonctionnent pas ensemble comme prévu. Si le réajustement du connecteur et la vérification des dimensions du tube ne résolvent pas la fuite, le remplacement du raccord concerné ou d'une section de tube incompatible peut être la réparation la plus appropriée.

Comment réparer les raccords d’irrigation goutte à goutte qui fuient

La réparation d’un raccord d’irrigation goutte à goutte qui fuit commence après avoir identifié l’emplacement de la fuite et la cause probable. La réparation correcte dépend de la défaillance du raccord, du tube, du trou poinçonné ou du joint, plutôt que d’appliquer une seule méthode de réparation pour chaque fuite. La décision principale consiste à choisir la voie de réparation qui correspond à la condition diagnostiquée.

Laissez la pression hors service pendant que vous inspectez le raccordement afin que le raccord, le tube et le joint puissent être vérifiés sans que le débit d’eau n’affecte le diagnostic. Un raccord qui n’est pas complètement en place peut seulement nécessiter d’être réajusté, tandis qu’un trou poinçonné endommagé peut nécessiter un bouchon ou un coupleur de réparation selon l’état du tube. Si le raccord ou la surface d’étanchéité est endommagé, le remplacement du composant concerné peut être la réparation la plus appropriée. Après toute réparation, testez à nouveau le raccordement dans des conditions de fonctionnement normales pour vérifier si la fuite a cessé.

1. Hors pression : Coupez l’eau avant d’inspecter le raccordement qui fuit.
2. Inspecter : Identifiez si la fuite provient du raccord, du tube, du trou poinçonné ou de la surface d’étanchéité.
3. Réajuster : Replacez complètement le connecteur si une insertion incomplète semble en être la cause.
4. Bouchon ou coupleur de réparation : Choisissez un bouchon pour un trou endommagé approprié, ou utilisez un coupleur de réparation lorsque la section de tube nécessite une réparation.
5. Remplacer et tester : Remplacez les raccords ou tubes endommagés si approprié, puis testez à nouveau le raccordement réparé pour vérifier si la fuite a été résolue.

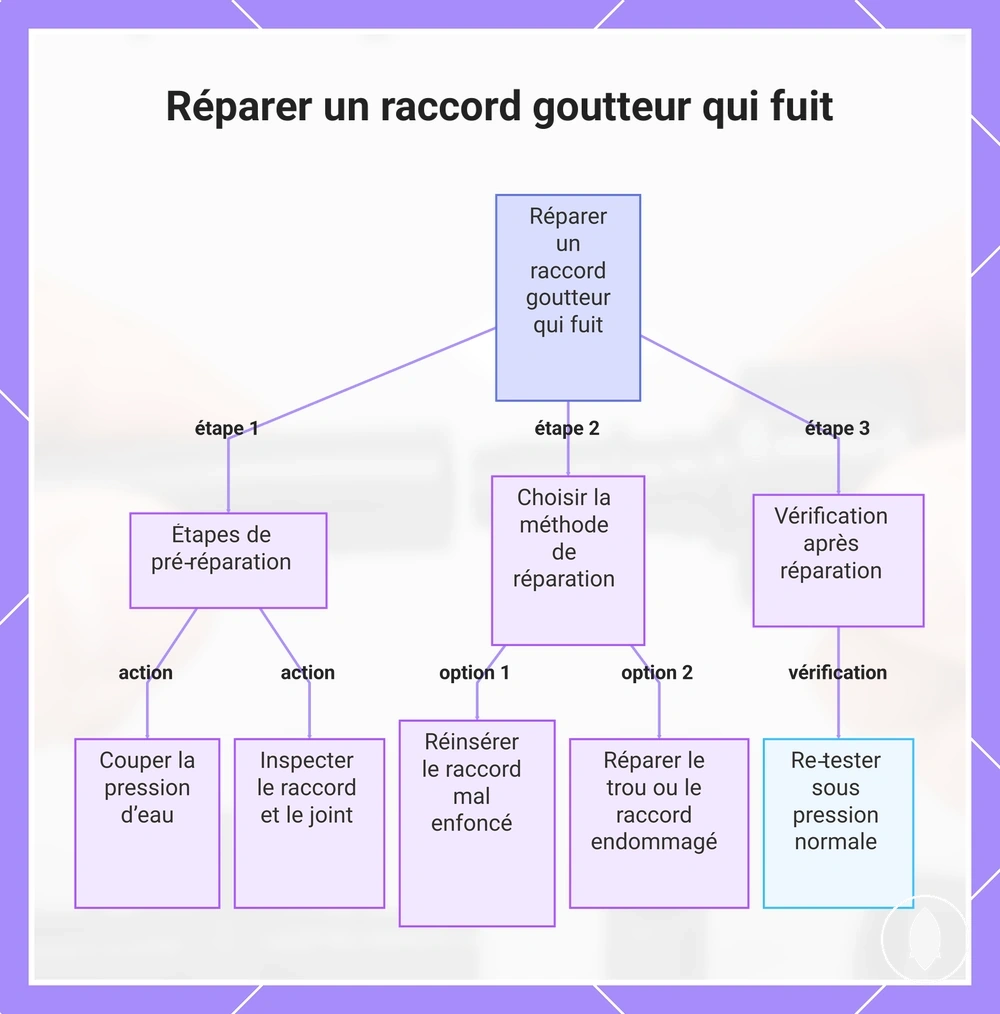

Ce diagramme présente le processus étape par étape pour diagnostiquer et réparer un raccord goutteur qui fuit, depuis la préparation initiale jusqu’au test après réparation.

Réajuster le raccord et vérifier le joint

Réajuster le raccord est approprié lorsque la fuite semble résulter d’une assise incomplète plutôt que d’un tube endommagé ou d’une surface d’étanchéité usée. Maintenez la pression hors service avant de manipuler le raccordement, puis inspectez le raccord et le joint pour détecter des dommages visibles ou des débris. La décision principale est de savoir si un réajustement soigneux rétablit l’étanchéité ou si une autre voie de réparation est nécessaire.

Alignez le raccord avec le tube et réajustez-le à la profondeur d’insertion correcte sans forcer le raccordement. Vérifiez que les surfaces d’étanchéité sont propres, car des saletés ou des dommages peuvent empêcher un contact correct même après le réajustement. Après avoir réinstallé le raccord, testez à nouveau le raccordement sous la pression de fonctionnement normale et observez le point de fuite. Si la fuite persiste après le réajustement et l’inspection, un bouchon, un coupleur de réparation ou un remplacement peut être plus approprié selon l’état du tube, du trou ou du raccord.

Boucher les trous de tube étirés ou inutilisés

Le bouchage est approprié lorsqu’une fuite provient d’un trou de tube inutilisé, mal positionné ou légèrement étiré qui peut encore maintenir un bouchon de manière sécurisée. Maintenez la pression hors service avant de manipuler le tube, puis inspectez le bord du trou et la paroi du tube environnante avant d’insérer le bouchon. La décision principale est de savoir si le trou peut encore assurer l’étanchéité avec un bouchon ou si les dommages au tube nécessitent une réparation différente.

Après avoir inspecté le point de fuite, utilisez les critères ci-dessous pour décider si le bouchage est approprié avant de tester à nouveau la réparation.

• Utilisez un bouchon lorsque : Le diamètre du trou reste adapté pour une fixation sécurisée du bouchon et que la paroi du tube n’est pas significativement endommagée.
• Inspectez le trou : Vérifiez la présence de bords étirés, de déchirures ou de déformations qui pourraient empêcher le bouchon d’assurer l’étanchéité.
• Testez à nouveau la réparation : Rétablissez la pression et testez à nouveau le point de fuite pour voir si l’eau continue de s’échapper.
• N’utilisez pas de bouchon lorsque : Le tube présente une fente longue, une grande déchirure ou des dommages à la paroi rendant le tube cassant, ce qui risque de ne pas garantir une étanchéité fiable.
• Choisissez plutôt un coupleur de réparation : Si la section de tube endommagée doit être retirée, un coupleur de réparation constitue généralement une réparation plus nette que de forcer un bouchon dans un tube compromis. Remplacez la section endommagée si approprié.

Utiliser des coupleurs de réparation pour les tubes coupés ou fendus

L’utilisation d’un coupleur de réparation est appropriée lorsqu’un tube coupé ou fendu près d’un raccord doit être réparé en retirant la section endommagée. Maintenez la pression hors service, inspectez le tube et découpez la partie endommagée avant d’installer le coupleur de réparation. La décision principale est de savoir s’il reste suffisamment de tube non endommagé pour créer une étanchéité fiable après le retrait de la section endommagée.

Après avoir retiré la section endommagée, utilisez les vérifications ci-dessous pour valider la réparation avant de tester à nouveau le raccordement.

• Qualité de la coupe : Effectuez des coupes nettes afin que les extrémités du tube puissent s’asseoir uniformément à l’intérieur du coupleur de réparation.
• Longueur de tube non endommagé : Confirmez qu’il y a suffisamment de tube sain des deux côtés de la coupe pour supporter le coupleur de réparation.
• Ajustement du coupleur : Inspectez le coupleur de réparation pour vous assurer qu’il correspond au tube et peut être complètement remis en place.
• Profondeur d’insertion : Enfoncez complètement le tube dans le coupleur de réparation pour que le joint puisse se former correctement.
• Nouveau test : Rétablissez la pression et testez à nouveau le point de fuite réparé. Si la fuite persiste, inspectez les bords de coupe et l’ajustement du coupleur avant de décider de remplacer du tube supplémentaire.

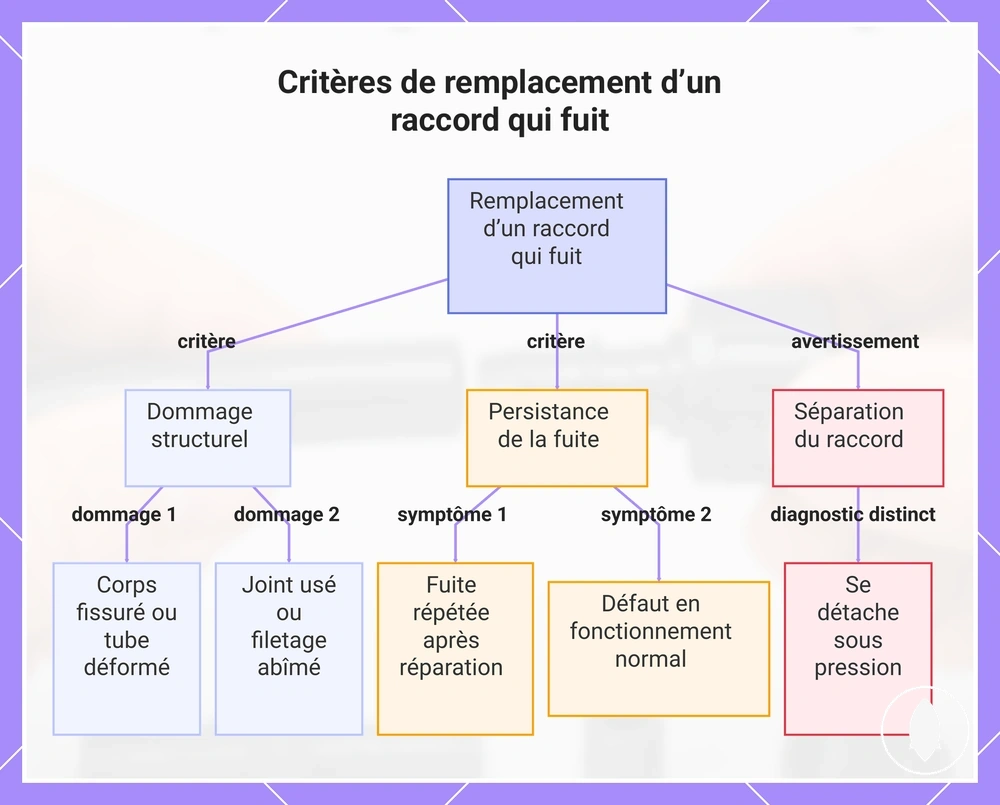

Remplacer les capuchons d’extrémité ou les rondelles qui n’assurent plus l’étanchéité

Remplacez un capuchon d’extrémité usé, une rondelle ou tout autre composant d’étanchéité lorsque des fuites répétées persistent après inspection et assemblage correct du raccordement. Un joint usé, une rondelle aplatie, un capuchon fissuré ou un filetage endommagé peut empêcher le raccordement d’assurer une étanchéité fiable. La décision principale est de savoir si l’usure du joint a atteint un stade où le remplacement est plus approprié qu’un serrage supplémentaire.

Inspectez les composants d’étanchéité avant de décider de les remplacer. La liste de vérification ci-dessous regroupe les signes d’usure du joint les plus courants et aide à identifier quand le remplacement est probablement plus approprié qu’un réglage continu.

• Aplatissement de la rondelle : Remplacez la rondelle si elle est comprimée, déformée ou ne assure plus une étanchéité homogène.
• Fissures du capuchon : Inspectez le capuchon pour détecter des fissures ou déformations visibles pouvant provoquer une fuite répétée.
• Dommages au filetage : Vérifiez la présence de filetages usés ou endommagés pouvant empêcher le capuchon de s’asseoir correctement.
• Déformation de l’extrémité du tube : Inspectez l’extrémité du tube pour déceler toute déformation pouvant réduire le contact d’étanchéité.
• Fuites répétées : Si le suintement persiste après inspection et assemblage correct, il peut être approprié de remplacer les raccords endommagés plutôt que de continuer à serrer des composants d’étanchéité usés.

Mastics, ruban et réparations temporaires de fuites

Les mastics ou le ruban peuvent aider à réduire une fuite dans certaines situations, mais ils ne doivent pas remplacer la correction du problème sous-jacent de raccord, de tube, de connecteur ou de joint. Une réparation temporaire est la plus appropriée après que la cause de la fuite a été identifiée et lorsque la condition d’étanchéité d’origine ne peut pas être rétablie immédiatement. La tâche de diagnostic principale consiste à déterminer si la réparation soutient le joint d’origine ou ne fait que masquer le symptôme.

Faites correspondre la méthode de réparation à la source de la fuite plutôt que d’appliquer du mastic sur chaque raccordement. Le ruban peut convenir à certains raccords filetés, tandis que les joints usés, les fuites au trou, les fentes du tube ou les fuites dues à la pression nécessitent souvent la correction de la surface ou du composant d’étanchéité défaillant. Si la fuite persiste après une réparation temporaire, inspectez le raccord, le tube, le connecteur et les conditions de pression, car la cause d’origine peut encore être présente.

Le tableau ci-dessous compare les conditions de fuite courantes avec les situations où une approche d’étanchéité temporaire peut ou non être appropriée. Jugez toute réparation temporaire selon que la condition d’étanchéité d’origine s’est réellement améliorée plutôt que de savoir si la fuite visible a seulement été réduite.

Condition de fuite	Rôle de la réparation temporaire	Objectif de réparation principal
Raccord fileté	Le ruban ou le mastic peut aider lorsque la surface d’étanchéité filetée est appropriée.	Inspectez l’état du filetage et l’assemblage correct.
Joint usé	Le mastic peut réduire le symptôme sans restaurer la surface d’étanchéité.	Remplacez le composant d’étanchéité usé.
Fuite au trou	Une étanchéité temporaire est peu susceptible de corriger à elle seule un trou de tube endommagé.	Réparez le trou endommagé ou le tube concerné.
Fente du tube	Le ruban peut réduire temporairement la fuite mais peut ne pas restaurer le tube.	Réparez ou remplacez la section de tube endommagée si approprié.
Fuite due à la pression	Une étanchéité temporaire peut ne pas résoudre une connexion faible exposée par la pression.	Inspectez le raccord, le joint et la cause sous-jacente liée à la pression.

Quand le ruban ou le mastic ne résout pas le problème de raccord

Lorsqu’une fuite persiste après l’application de ruban ou de mastic, la cause est souvent un mauvais contact du raccord, un tube endommagé, une taille de trou incorrecte ou un stress de pression plutôt que le matériau d’étanchéité lui-même. Le ruban ou le mastic peut ne pas rétablir le joint d’origine lorsque la fuite provient d’une surface d’étanchéité défaillante ou d’un raccordement inadapté. La tâche de diagnostic principale consiste à identifier la véritable cause avant de choisir la réparation appropriée.

Les fuites filetées et les fuites à la paroi du tube doivent être évaluées séparément, car elles reposent sur des conditions d’étanchéité différentes. Le ruban ou le mastic peut aider là où les surfaces filetées sont conçues pour créer l’étanchéité, mais ils sont moins susceptibles de corriger les fuites causées par une fente du tube, des bords de trou étirés, un mauvais contact du connecteur ou une surface d’étanchéité endommagée. Lorsque la pression expose une connexion faible, le symptôme visible peut être réduit sans corriger la cause sous-jacente. Inspectez donc le raccord, le tube, le connecteur, la surface d’étanchéité et la pression de l’eau avant de décider de la réparation.

Quand un bouchon ou un coupleur constitue la réparation la plus nette

Un bouchon ou un coupleur constitue la réparation la plus nette lorsque le choix de réparation correspond à la taille et à l’emplacement des dommages. Un bouchon peut être approprié pour un trou qui peut encore former une étanchéité fiable, tandis qu’un coupleur peut être plus adapté lorsqu’un tube fendu ou une section endommagée doit être retiré. La décision principale consiste à déterminer si l’état du trou ou les dommages du tube sont à l’origine de la récurrence de la fuite.

Les critères ci-dessous organisent les principales variables de réparation afin que le choix de réparation suive la condition réelle plutôt que le symptôme visible.

• État du trou : Un bouchon peut convenir lorsque le bord du trou reste suffisamment intact pour supporter une étanchéité fiable.
• Longueur de la fente du tube : Un coupleur peut être plus approprié lorsque la section endommagée s’étend au-delà d’un seul trou ou point de fuite local.
• Longueur de tube droit disponible : Un coupleur dépend de la présence de suffisamment de tube non endommagé des deux côtés pour s’asseoir correctement.
• Proximité du raccord : Les dommages proches d’un raccord peuvent affecter la disponibilité d’un espace suffisant pour installer un coupleur ou la pertinence d’un autre choix de réparation.
• Récurrence de la fuite : Si la même fuite réapparaît après une réparation antérieure, inspectez l’état du trou et le tube environnant avant de décider si un choix de réparation différent est approprié.

Quand remplacer un raccord qui fuit

Le remplacement d’un raccord qui fuit est généralement approprié après qu’une inspection a montré que le réajustement, le bouchage, l’application de ruban ou le serrage ne pourra probablement pas rétablir une étanchéité fiable. Une fuite répétée peut indiquer un ajustement défaillant, un tube endommagé, un joint usé ou un stress de pression plutôt qu’un raccordement qui nécessite seulement un réglage supplémentaire. La décision principale consiste à déterminer si le raccord peut encore maintenir une étanchéité fiable en fonctionnement normal.

Inspectez le raccord et le tube environnant avant de décider de remplacer un composant, car de nombreuses fuites peuvent encore être attribuées à un problème d’installation corrigible. Si l’inspection identifie des dommages permanents tels qu’une fissure, un joint usé, une rondelle usée, un capuchon endommagé ou des filetages dénudés, le remplacement peut être plus approprié qu’une autre tentative de réparation. La liste de vérification ci-dessous organise les principaux critères de remplacement avant de réinstaller et de tester le raccordement.

• Fuite répétée : Remplacez le raccord si la même fuite réapparaît après une inspection et des tentatives de réparation appropriées.
• Corps de raccord fissuré : Remplacez un raccord présentant une fissure visible pouvant empêcher une étanchéité fiable.
• Joint, rondelle ou capuchon usé : Remplacez les composants d’étanchéité qui n’assurent plus un contact d’étanchéité homogène.
• Extrémité de tube déformée ou filetage dénudé : Remplacez les pièces endommagées si la déformation ou les dommages au filetage empêchent un assemblage correct.
• Ne tient pas en fonctionnement normal : Si le raccord continue de fuir après une installation et une inspection correctes, le remplacement peut être le choix de réparation le plus adapté.

Si le raccordement se sépare à plusieurs reprises sous la pression de fonctionnement au lieu de seulement fuir, inspectez les raccords qui se détachent, car la pression et l’ajustement peuvent nécessiter un diagnostic distinct avant de remplacer des composants supplémentaires.

Ce graphique présente les principaux critères indiquant qu’un raccord qui fuit doit être remplacé, notamment les dommages physiques, les fuites persistantes et la séparation du raccord.

Vérifications des fuites après la réparation

Un nouveau test après une réparation permet de confirmer si la fuite a cessé et si la réparation a créé un nouveau point faible à proximité. Maintenez la pression hors service pendant que vous inspectez le raccordement réparé, puis rétablissez la pression et testez à nouveau le point de fuite d’origine et le tube adjacent. La tâche de diagnostic principale consiste à déterminer si la réparation reste stable dans des conditions de fonctionnement normales.

Les vérifications des fuites doivent se concentrer sur le raccordement réparé et le tube à proximité plutôt que de s’étendre à un entretien plus large du système. Inspectez le raccord avant de rétablir la pression, puis testez à nouveau le raccordement en fonctionnement normal. Si l’inspection montre un mouvement ou une reprise de la fuite, réajustez le raccord, vérifiez le bouchon ou le coupleur de réparation, ou remplacez un composant endommagé avant de tester à nouveau. La liste de vérification ci-dessous organise les principaux points de vérification après la réparation.

• Rétablissement de la pression : Rétablissez la pression de fonctionnement normale et inspectez le point de fuite réparé pour détecter toute fuite immédiate.
• Suintement lent ou pulvérisation : Recherchez de l’humidité, un suintement ou de l’eau pulvérisée pouvant indiquer une étanchéité incomplète.
• Mouvement du raccord : Surveillez tout mouvement au niveau du raccord pouvant suggérer une connexion faible.
• Stabilité du bouchon ou du coupleur de réparation : Confirmez que le bouchon ou le coupleur de réparation reste complètement en place pendant le fonctionnement.
• Moment de la réapparition de la fuite : Si le même point fuit à nouveau après un réajustement ou une réparation corrects, revérifiez la compatibilité, les dommages au tube ou la pression plutôt que d’ajouter davantage de mastic temporaire.

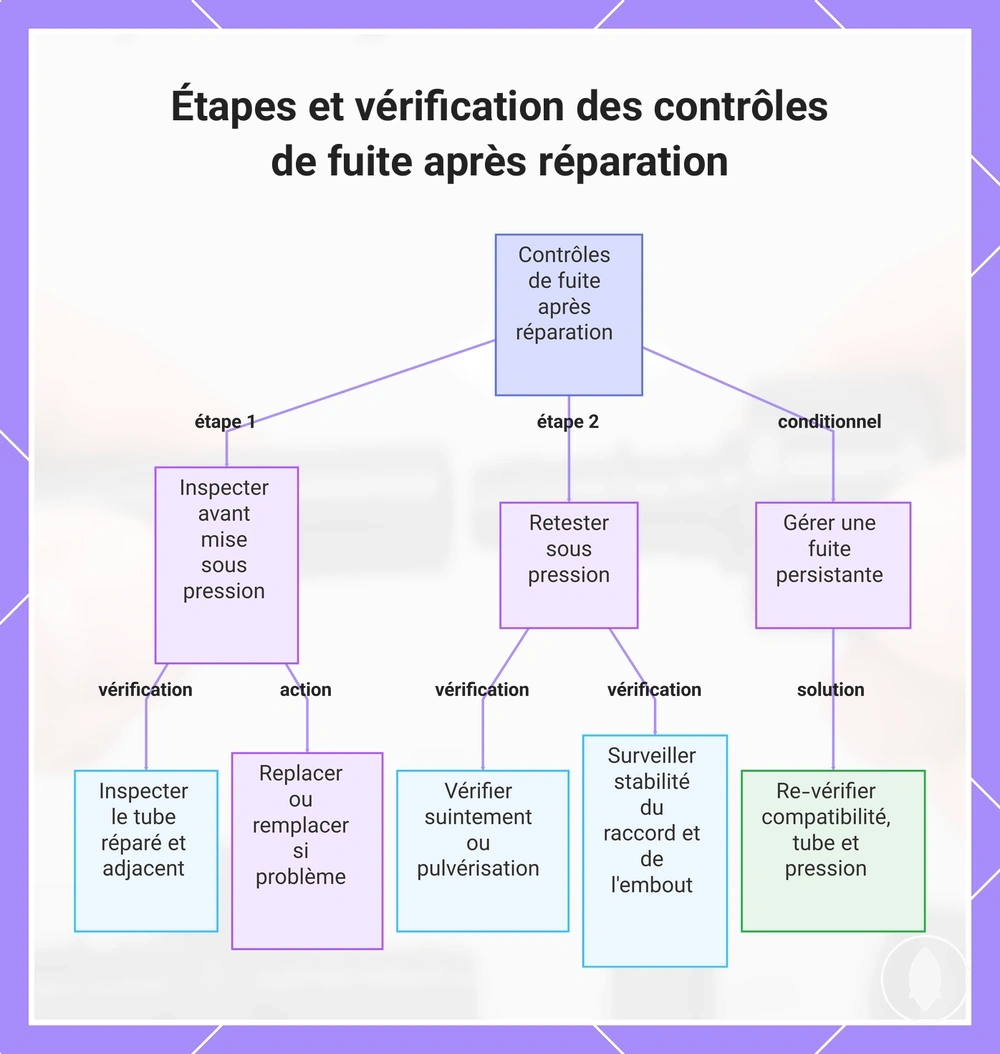

Ce diagramme décrit les étapes clés et les vérifications pour valider une réparation de fuite, depuis l'inspection initiale sans pression jusqu'au nouveau test en conditions normales et à la gestion des fuites persistantes.
