Retrait et remplacement des raccords d’irrigation goutte à goutte

Le retrait et le remplacement des raccords d’irrigation goutte à goutte constituent une opération de maintenance sur une ligne de tube existante lorsqu’un connecteur doit être réutilisé, remplacé ou modifié après usure, dommage ou ajustement du tracé. Le résultat dépend du type de raccord, de l’état du tube et de la capacité du raccord à garantir une fixation sécurisée après le retrait.

Le retrait et le remplacement sont étroitement liés, car le fait de retirer un raccord d’irrigation goutte à goutte peut affecter l’ouverture du tube, la prise du connecteur, la compatibilité et le risque de fuite au même point de connexion. Un raccord à barbes, un raccord à compression, un manchon de réparation ou un connecteur de remplacement peuvent chacun nécessiter une approche différente. Cette page n’est ni un guide d’installation complet, ni une ressource dédiée au dépannage des fuites.

Le processus de maintenance commence généralement par le retrait soigneux du connecteur existant, l’inspection du tube, la vérification de la compatibilité et la décision quant à la pertinence d’une réutilisation. Si le tube est étiré, fissuré, coupé ou autrement endommagé, le remplacement peut être une option plus appropriée que la réinstallation du raccord d’origine. Cette décision constitue le point de départ pour la suite du processus de remplacement.

Pour des informations plus générales sur les types de raccords, la compatibilité et les sujets connexes d’entretien, consultez le hub des raccords d’irrigation goutte à goutte tout en utilisant cette page comme guide ciblé pour le retrait et le remplacement.

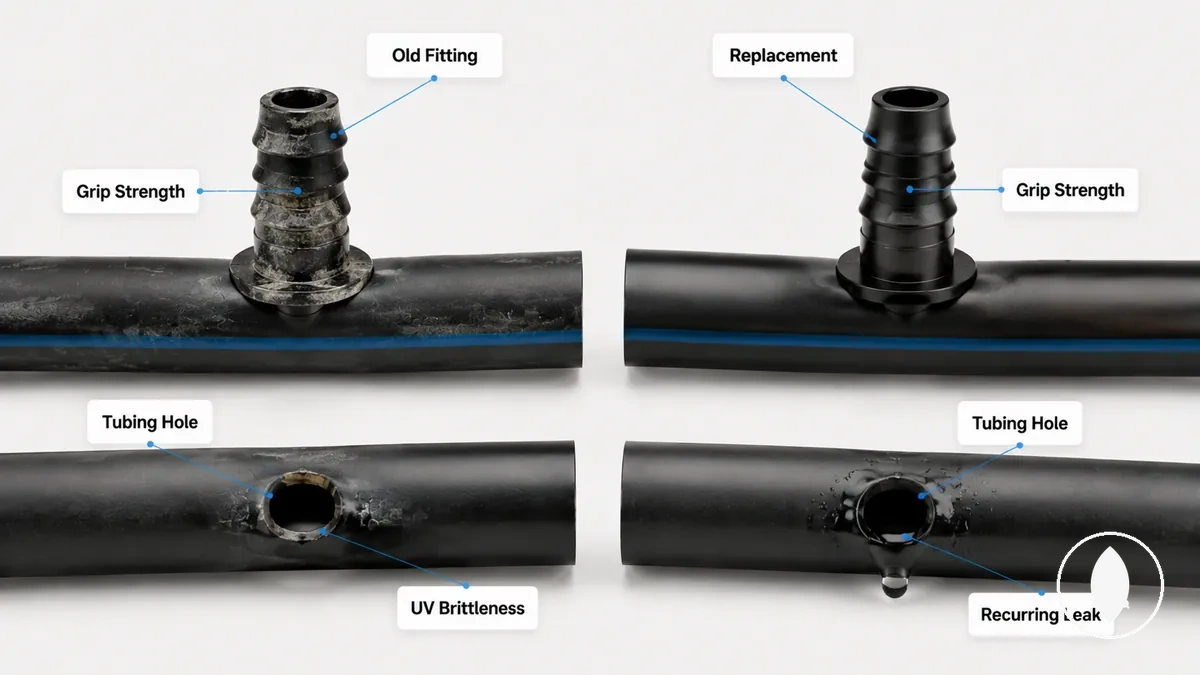

Quand le remplacement est préférable à la réutilisation de l'ancien raccord

Le remplacement est généralement la meilleure option lorsqu'un ancien raccord n'offre plus une prise fiable ou présente des signes visibles d'usure. La décision doit reposer sur l'état du corps du raccord, du tube et de la connexion, plutôt que sur la commodité. La réutilisation dépend de la capacité du raccord et du tube existants à former encore une connexion sécurisée.

Les dommages visibles constituent souvent le signal de remplacement le plus clair. Vérifiez la présence d'un raccord fissuré, d'une fragilité due aux UV, d'un embout déformé, d'une prise de compression affaiblie ou d'un connecteur endommagé. Inspectez le trou du tube pour détecter un étirement ou un élargissement, car une réduction de la force de serrage peut augmenter le risque de fuite et contribuer à une défaillance récurrente.

Un ancien raccord peut encore sembler utilisable même si la connexion du tube ne tient plus de manière fiable, parce que le trou du tube a changé ou que la prise du connecteur s'est affaiblie. Dans ces situations, évaluez à la fois le raccord et le tube avant de décider de réutiliser. Appliquez les mêmes critères que ceux décrits dans la section signes d’entretien pour remplacement lors de la prise de décision finale d'entretien.

Utilisez la liste de contrôle suivante pour évaluer si le remplacement est une meilleure option que la réutilisation de l'ancien raccord. Chaque point aide à identifier une condition qui peut affecter la fiabilité de la connexion.

• Usure visible : Vérifiez l'ancien raccord pour une usure de surface ou des dommages qui pourraient réduire la force de maintien.
• Trou du tube : Inspectez si l'ouverture s'est élargie ou déformée, ce qui pourrait affaiblir la connexion.
• Force de serrage : Assurez-vous que l'embout ou la prise de compression maintient toujours le tube de manière sécurisée sans glisser.
• Raccord fissuré ou fragilité due aux UV : Recherchez des fissures, de la fragilité ou un vieillissement qui pourraient réduire la durabilité.
• Embout déformé : Vérifiez si l'embout a changé de forme au point de réduire la mise en prise sécurisée avec le tube.
• Fuite récurrente : Des fuites répétées au même point de connexion peuvent indiquer que le remplacement est plus approprié qu'une réutilisation continue.

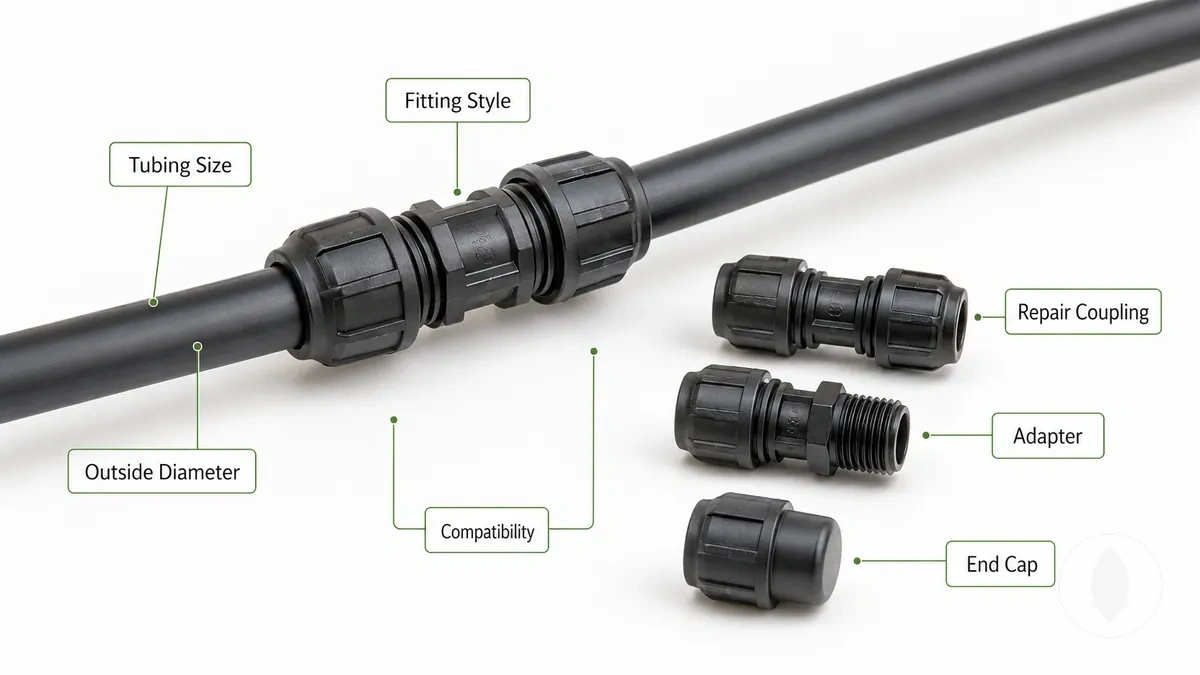

Vérifications d'ajustement du remplacement avant de retirer l'ancien connecteur

L'ajustement du remplacement dépend de la confirmation de la compatibilité avant que l'ancien connecteur ne soit retiré. Vérifiez la taille du tube, le diamètre extérieur, le style de raccord et le rôle de la connexion afin que le connecteur de remplacement corresponde aussi étroitement que possible à la ligne d'irrigation existante. La compatibilité doit être vérifiée avant de retirer l'ancien connecteur.

Les principales variables d'ajustement incluent la taille du tube, le diamètre extérieur, le style de raccord et la fonction du connecteur dans le système. Un manchon de réparation est utilisé pour joindre un tube coupé, un adaptateur modifie la direction de la connexion ou la transition de filetage, et un bouchon d'extrémité ferme l'extrémité d'une ligne. Même lorsque la taille nominale semble correspondre, la compatibilité peut varier en raison des différences de marque, du dimensionnement métrique ou impérial, de l'usure ou d'un tube ramolli.

La sélection détaillée des tailles relève d'un guide de compatibilité dédié, tandis que cette section se concentre sur la confirmation de ce qui doit être vérifié avant de commencer le remplacement. Pour une évaluation plus complète du dimensionnement et de l'ajustement du connecteur, consultez la section compatibilité avant remplacement.

Utilisez les critères suivants pour vérifier l'ajustement du remplacement avant de retirer l'ancien connecteur. Le tableau associe chaque composant à l'attribut qui doit être vérifié et à la raison pour laquelle il est important.

Entité	Attribut	Condition à vérifier
Tube	Diamètre extérieur	Confirmer que l'ajustement du remplacement correspond à la taille du tube.
Raccord	Style de raccord	Faire correspondre le connecteur de remplacement au type de connexion existant.
Manchon de réparation	Rôle de connexion	Utiliser uniquement lorsque le remplacement est destiné à joindre un tube coupé.
Adaptateur	Direction	Vérifier la transition de filetage ou de connexion requise.
Bouchon d'extrémité	Fermeture	Confirmer qu'il est destiné à fermer l'extrémité de la ligne d'irrigation.
Connecteur réutilisable	Compatibilité	Inspecter l'usure car l'état du tube peut influencer l'ajustement final.

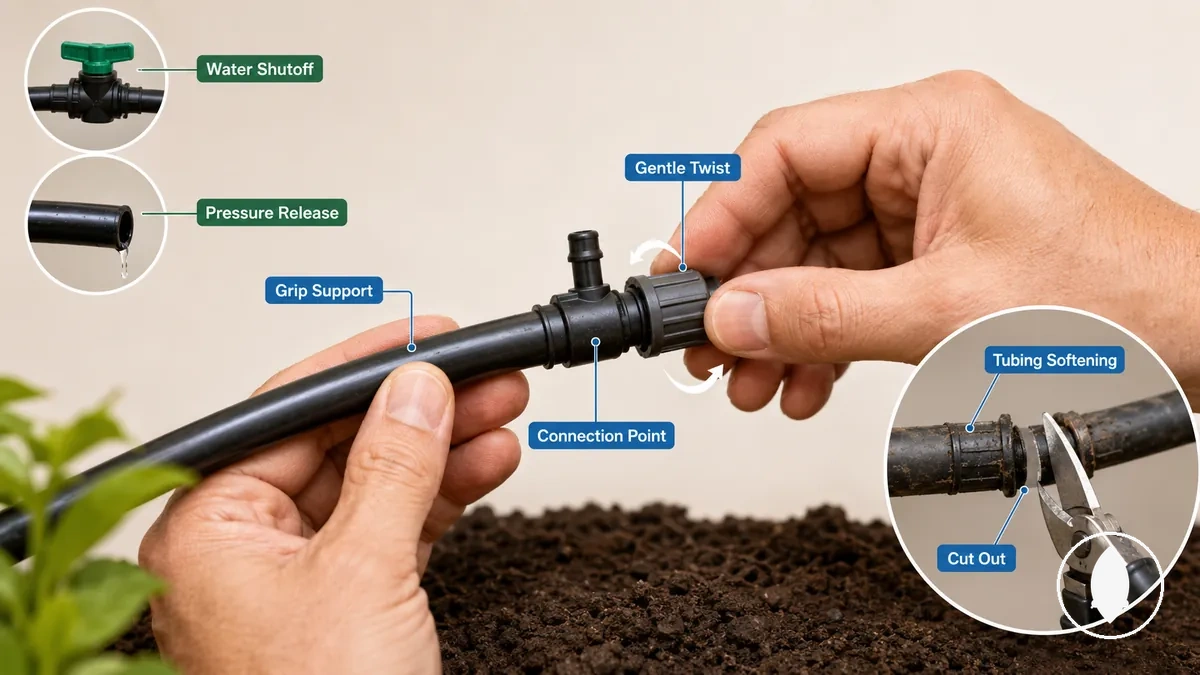

Comment retirer les raccords d'irrigation goutte à goutte du tube

Retirez les raccords d'irrigation goutte à goutte en protégeant d'abord le tube et en utilisant une méthode de retrait adaptée au style du connecteur et à l'état du tube. Commencez par couper l'arrivée d'eau et relâcher la pression avant d'essayer de déconnecter le raccord. L'approche la plus sûre dépend du type de raccord et de l'état du tube existant.

Différents styles de connecteurs et différents états de tube peuvent nécessiter des techniques de retrait distinctes. Les barbelets serrés, les tubes fragiles et les connecteurs usagés augmentent le risque d'élargir ou de déchirer le point de connexion si une force excessive est appliquée. Soutenir le tube et ajuster la méthode de retrait peut aider à réduire le risque d'endommager le tube existant.

1. Coupez l'arrivée d'eau et laissez la pression se relâcher avant de retirer le connecteur. Travailler sur une ligne de tube sous pression peut augmenter le risque d'endommager la connexion.
2. Soutenez le tube près du point de connexion avant d'essayer le retrait. Un maintien du tube aide à réduire la contrainte sur celui-ci pendant que le raccord est libéré.
3. Utilisez une légère torsion tout en retirant le raccord progressivement. Si le connecteur ne se déplace pas facilement, arrêtez-vous plutôt que de risquer d'endommager le trou du tube.
4. Appliquez un léger ramollissement du tube lorsque le connecteur est particulièrement serré. La méthode de retrait la plus appropriée dépend du style du connecteur et de l'état du tube.
5. Inspectez le point de connexion après avoir retiré le raccord. Remplacez le tube ou le connecteur endommagé si la connexion ne semble plus adaptée à la réutilisation.
6. Coupez le raccord uniquement lorsqu'il est plus probable de l'endommager en le tirant. Un tube fragile, des barbelets serrés ou des connecteurs très usagés peuvent faire du découpage du raccord une option plus sûre que de continuer à tirer.

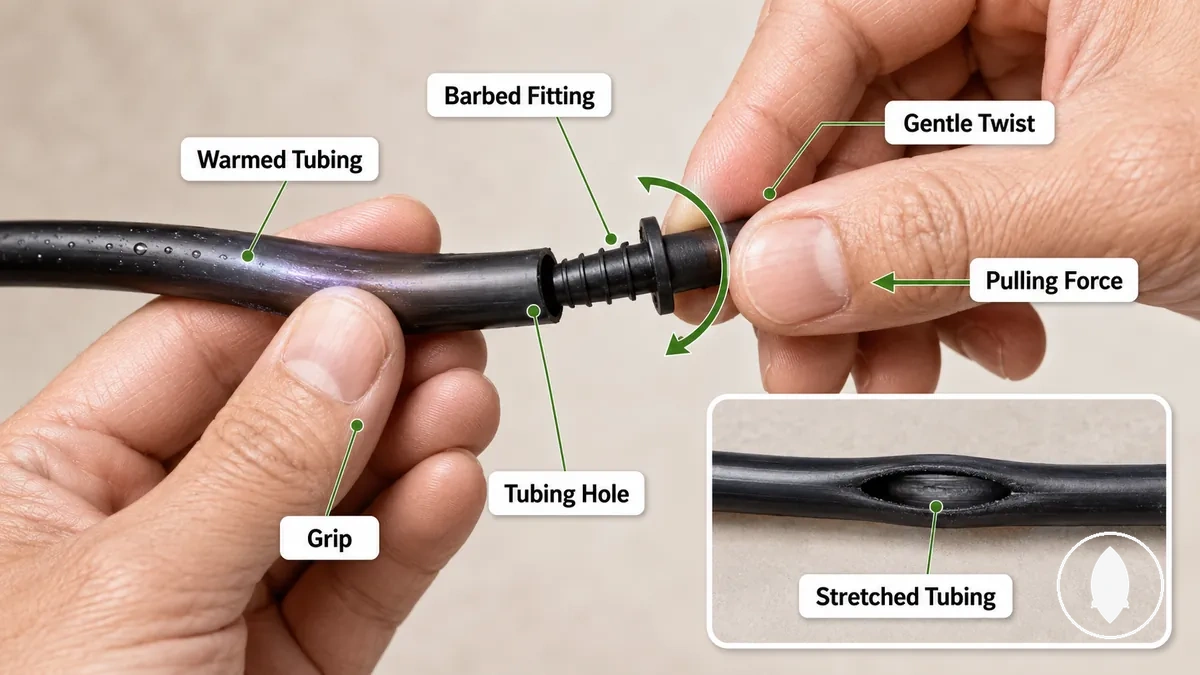

Retirer les raccords à barbelettes sans élargir le trou du tube

Le retrait d'un raccord à barbelettes sans élargir le trou du tube dépend de la préservation de la prise entre la barbelette et le tube tout en travaillant avec l'élasticité du tube. Une barbelette profondément enfoncée peut étirer l'ouverture du tube si elle est retirée sans mouvement contrôlé, ce qui augmente le risque d'élargissement du trou.

Soutenez le tube près du raccord à barbelettes, contrôlez la torsion et augmentez la force de traction progressivement à mesure que la barbelette commence à se libérer. Un tube réchauffé peut devenir plus souple et peut aider lorsque la barbelette est particulièrement serrée. Si le tube est vieux, étiré ou fragile, remplacer le segment de tube affecté peut être une option plus sûre que de continuer à retirer la barbelette par le même trou du tube.

• Maintien du tube : Tenez le tube près de la barbelette pour réduire la contrainte sur le trou du tube lors du retrait.
• Contrôle de la torsion : Utilisez une légère torsion qui suit la prise de la barbelette avant d'augmenter la force de traction.
• Tube réchauffé : Un tube légèrement réchauffé peut améliorer l'élasticité du tube et aider à libérer une barbelette serrée.
• Signal d'arrêt : Si l'ouverture du tube commence à s'étirer ou si la barbelette reste fermement engagée, arrêtez le retrait et envisagez de remplacer le segment de tube.

Libérer les raccords à compression et les raccords drip-lock

Les connexions des raccords à compression et des raccords drip-lock doivent être libérées via leur mécanisme de maintien plutôt que d'être traitées comme des connecteurs à barbelettes. Ces raccords maintiennent le tube par compression, dents de verrouillage ou mécanisme à collier ; la libération dépend généralement plus du mécanisme du connecteur que de la force de traction.

Contrairement aux raccords à barbelettes, le retrait des raccords à compression et des raccords drip-lock commence par vérifier le mécanisme de libération avant d'essayer de retirer le tube. Un collier de libération ou des dents de verrouillage peuvent devoir être désengagés en premier ; évitez de tirer avant de vérifier le mécanisme pour réduire le risque de déformation du tube ou d'endommagement du connecteur.

• Libération du collier : Si un collier de libération est présent, appuyez ou maintenez-le avant de retirer le tube.
• Pousser avant de tirer : Poussez légèrement le tube vers le connecteur avant de tirer pour aider à désengager les dents de verrouillage lorsque la conception du raccord l'exige.
• Torsion : Appliquez une légère torsion uniquement si la conception du connecteur permet ce mouvement de libération, tout en soutenant le corps du connecteur.
• Déformation du tube : Arrêtez-vous si le tube commence à se déformer au lieu de se libérer, car le mécanisme du connecteur peut nécessiter une action de libération différente.
• Limites de réutilisation : La réutilisation dépend de l'état du raccord et du tube. Si l'un ou l'autre présente une usure ou une déformation après le retrait, le remplacement peut être la décision la plus appropriée.

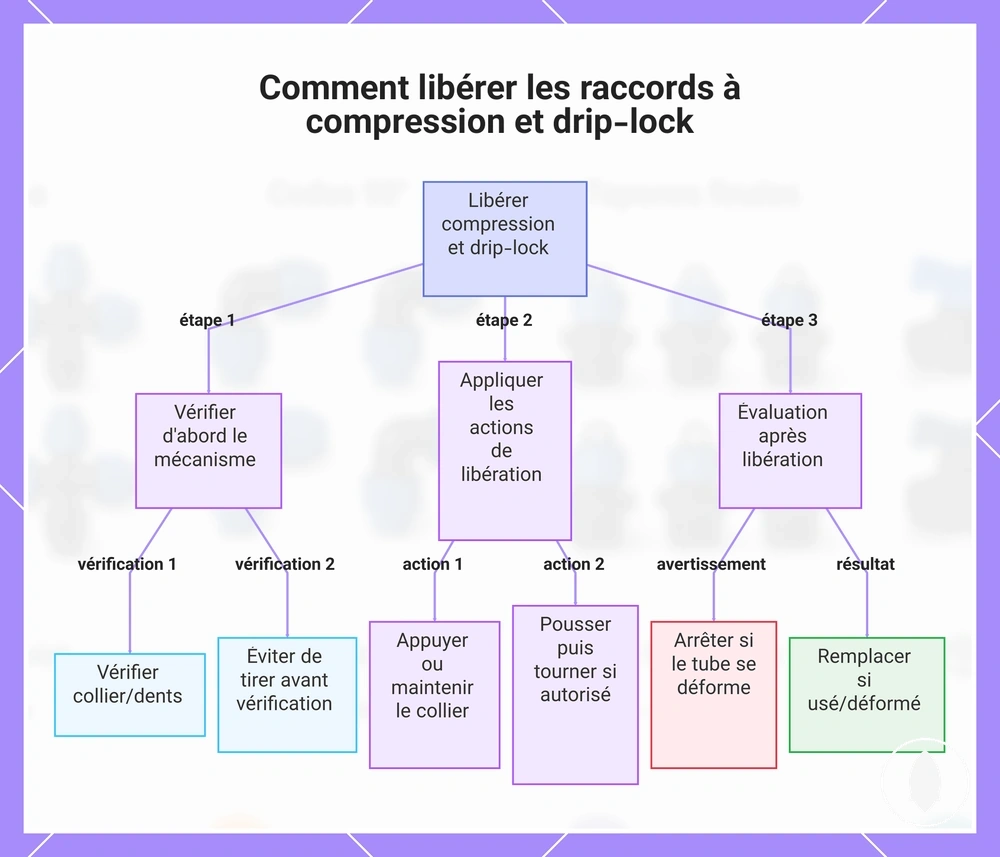

Ce schéma décrit le processus étape par étape pour libérer en toute sécurité les raccords à compression et drip-lock sans endommager les tubes ou les connecteurs.

Retirer les raccords d'irrigation goutte à goutte coincés ou cassés

Lorsqu'un raccord coincé ou un raccord cassé ne peut pas être retiré, la cause est souvent liée à l'âge du tube, à des débris, à une déformation de la prise ou à un matériau de connecteur endommagé. Identifiez l'obstacle local au retrait avant de continuer afin que le raccord puisse être retiré avec précaution ou que la section affectée puisse être remplacée si nécessaire.

Un raccord cassé avec du plastique fissuré ou une barbelette cassée peut ne pas se libérer proprement et peut laisser du matériau de connecteur à l'intérieur du tube. Si la poursuite du retrait commence à endommager le tube ou à augmenter la déformation, arrêtez-vous et coupez le tube endommagé jusqu'à une section saine avant d'installer un raccord de remplacement.

• Symptôme : Un raccord coincé qui ne bouge pas. Cause probable : Âge du tube, débris ou déformation de la prise. Action sécurisée : Vérifiez l'obstruction avant de poursuivre le retrait.
• Symptôme : Un raccord cassé avec du plastique fissuré. Cause probable : Matériau du connecteur endommagé. Action sécurisée : Retirez soigneusement les fragments libres et remplacez le raccord si nécessaire.
• Symptôme : Une barbelette cassée reste à l'intérieur du tube. Cause probable : Défaillance du connecteur lors du retrait. Action sécurisée : Retirez soigneusement les morceaux restants avant de reconnecter.
• Symptôme : Le tube endommagé ne maintient plus le connecteur de manière sécurisée. Cause probable : Étirement ou déformation lors du retrait. Action sécurisée : Coupez le tube endommagé avant d'installer un connecteur de remplacement.
• Symptôme : Le retrait provoque des dommages croissants. Cause probable : La connexion ne peut plus être libérée en toute sécurité. Action sécurisée : Arrêtez tout retrait supplémentaire et remplacez la section affectée plutôt que de forcer le raccord.

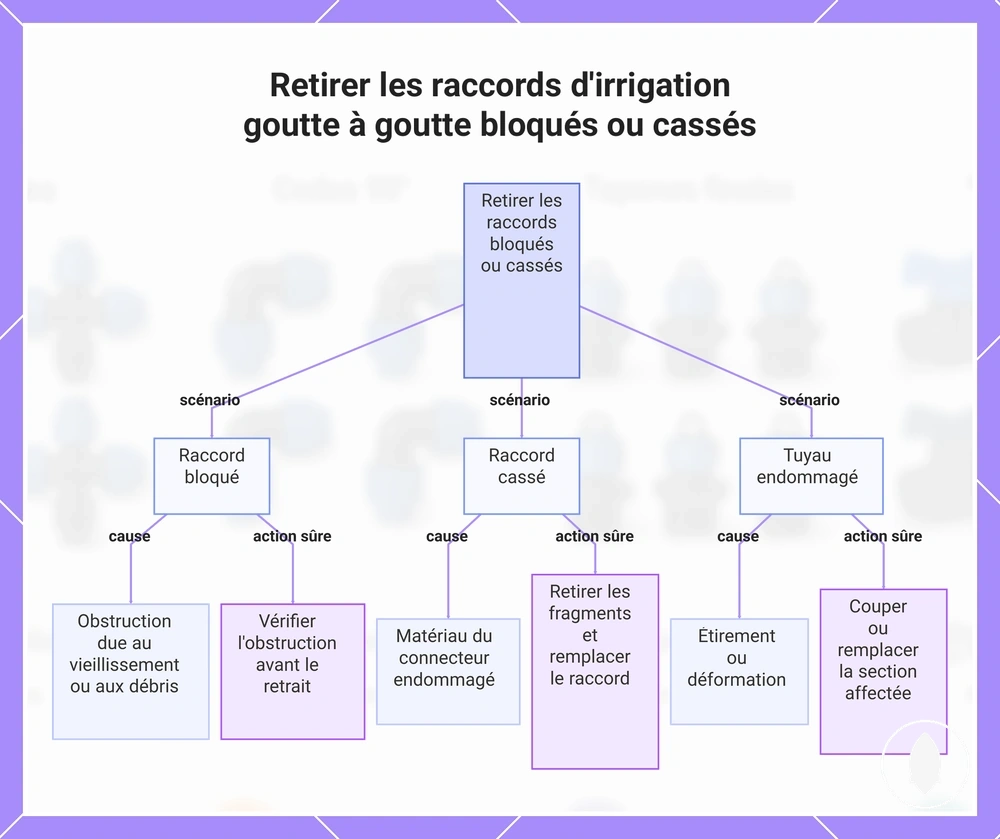

Ce graphique présente les principaux symptômes des raccords d'irrigation goutte à goutte bloqués ou cassés, leurs causes probables et les actions sûres recommandées pour chaque scénario.

Comment remplacer un raccord d'irrigation goutte à goutte sur une ligne existante

Le remplacement d'un raccord d'irrigation goutte à goutte sur une ligne existante commence par la préparation d'une extrémité de tube propre, la sélection d'un raccord de remplacement compatible et la création d'une connexion sécurisée. La qualité du remplacement dépend d'un ajustement correct, de l'état du tube et du fait d'éviter une contrainte excessive inutile sur la ligne existante.

Si l'extrémité du tube est endommagée, coupez-la jusqu'au matériau sain avant d'installer le raccord de remplacement. Vérifiez que l'extrémité de tube propre correspond au raccord et que le connecteur est adapté au rôle de réparation. Une connexion sécurisée dépend d'un alignement et d'un ajustement corrects plutôt que de la force ; choisissez donc le chemin de connecteur approprié avant l'installation.

1. Coupez le tube endommagé jusqu'à obtenir une extrémité de tube propre.
2. Insérez ou mettez en place le raccord de remplacement selon sa conception de connexion tout en soutenant la ligne existante.
3. Vérifiez l'alignement du raccord et confirmez qu'il est complètement en place sans exercer de contrainte excessive sur le tube.
4. Inspectez la connexion et ajustez le tube en cas de flexion ou de mouvement excessif.
5. Confirmez que le raccord de remplacement reste sécurisé avant de remettre la ligne d'irrigation en fonctionnement normal.

Pour des conseils plus détaillés sur l'installation des raccords de remplacement, reportez-vous au guide d'installation dédié. Cette section se concentre sur le remplacement d'un raccord sur une ligne existante plutôt que de couvrir une procédure d'installation complète.

Un manchon de réparation est approprié lorsque des tubes coupés doivent être joints, tandis qu'un connecteur de réparation de tube prend en charge la réparation locale de la ligne. Un adaptateur peut être utilisé lorsque le rôle de la connexion change, un bouchon d'extrémité ferme l'extrémité d'une ligne, et un connecteur réutilisable peut rester approprié lorsque l'état du tube et la vérification de l'ajustement soutiennent une utilisation continue. Sélectionnez le connecteur en fonction du besoin de réparation plutôt que d'utiliser le même raccord pour chaque situation.

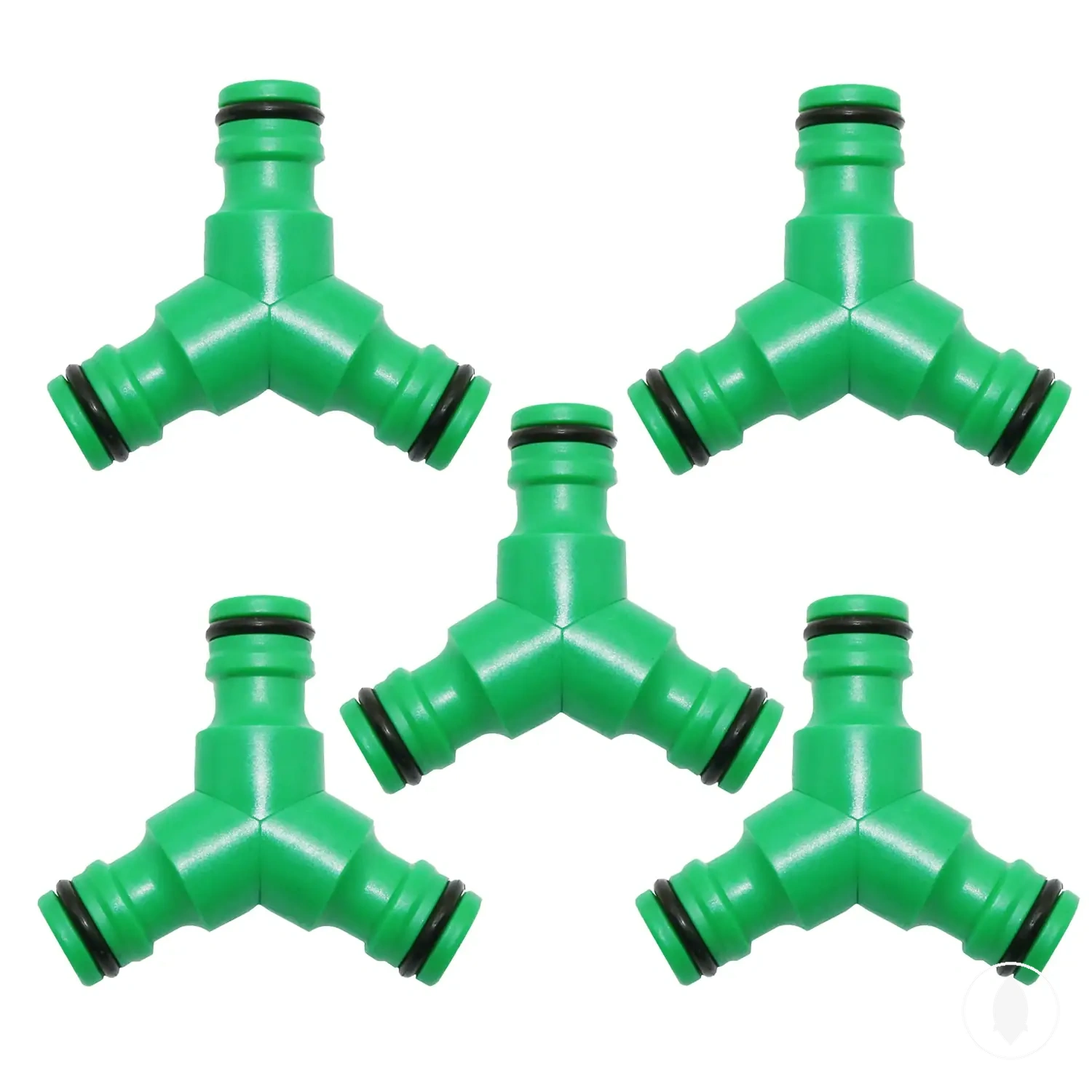

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

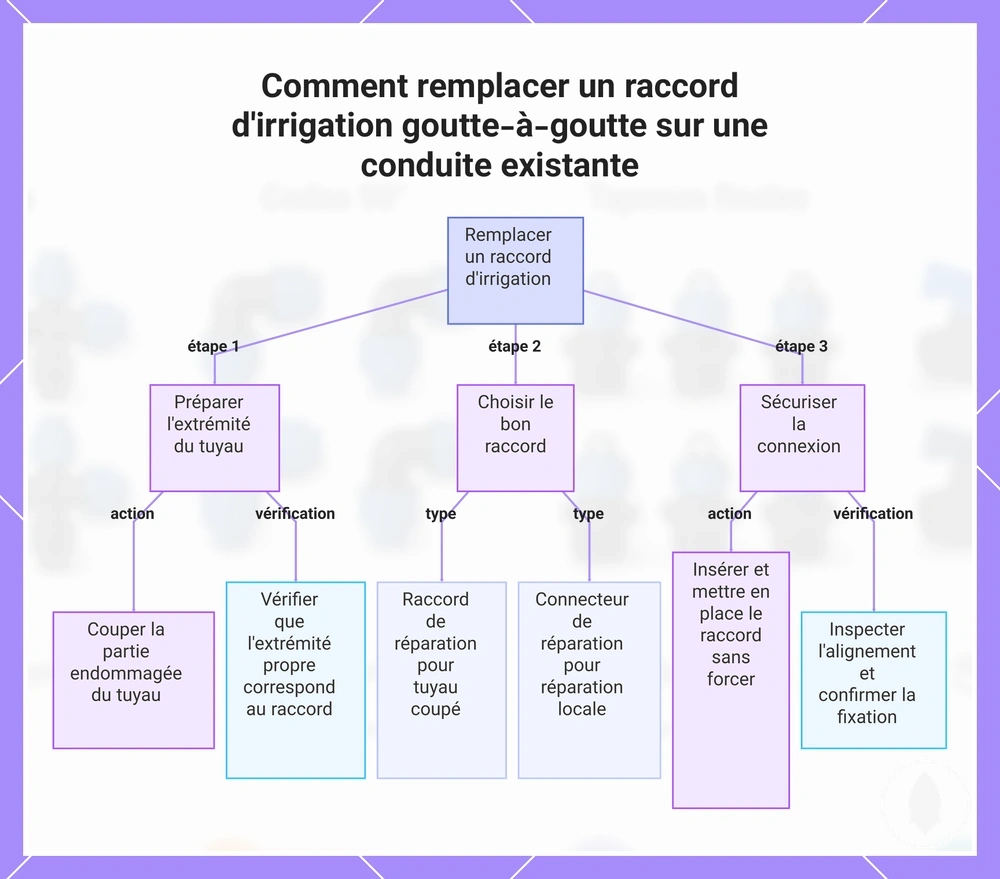

Ce graphique montre les étapes clés pour remplacer un raccord d'irrigation goutte-à-goutte sur une conduite existante, notamment préparer le tuyau, choisir le bon raccord et sécuriser la connexion.

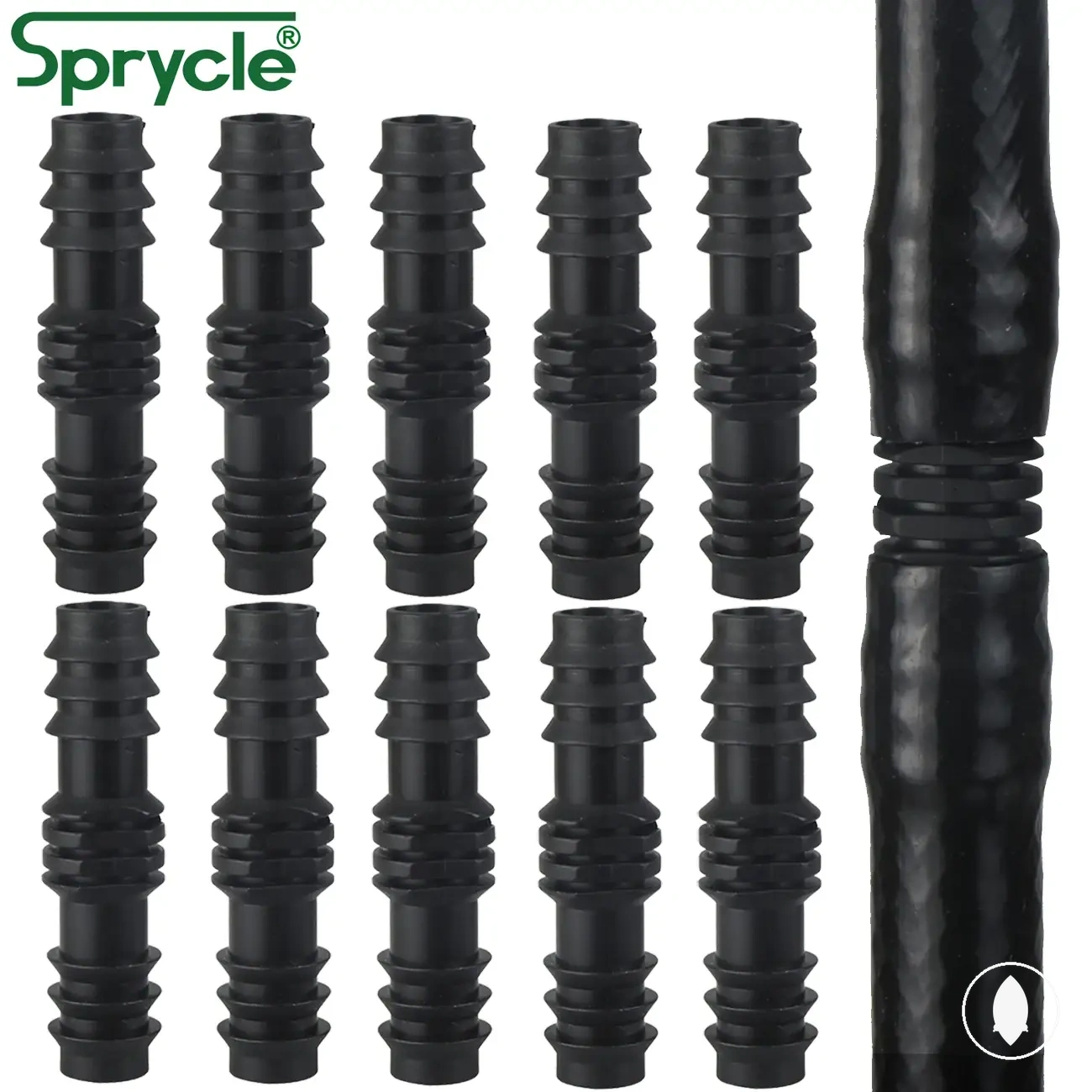

Utiliser des manchons de réparation pour un tube coupé ou fendu

Un manchon de réparation est la réparation locale appropriée lorsqu'un tube coupé ou un tube fendu ne peut plus maintenir le connecteur d'origine de manière sécurisée. La procédure de remplacement change car la section endommagée doit être retirée et les deux extrémités du tube préparées avec un bord de coupe net avant d'installer le manchon de réparation.

La qualité de la réparation locale dépend de l'adéquation du diamètre du manchon, de l'obtention d'une profondeur d'insertion appropriée et du rétablissement de la prise sans créer de joint contraint. Si l'alignement exerce une contrainte sur la zone réparée après l'installation, ajustez le tube ou coupez davantage la section endommagée avant de terminer la réparation.

Condition	Action recommandée
Tube coupé avec une extrémité irrégulière	Réaliser un bord de coupe net avant d'insérer le manchon de réparation.
Tube fendu avec une section endommagée	Couper la section endommagée avant d'installer le manchon de réparation de tube.
Le diamètre du manchon ne correspond pas au tube	Sélectionner un manchon de réparation qui correspond à la taille du tube avant l'installation.
La profondeur d'insertion est inégale	Mettre en place le manchon de manière uniforme afin que les deux extrémités du tube obtiennent une prise et un engagement équilibrés.
Le joint devient contraint après l'assemblage	Réaligner le tube pour réduire la contrainte du joint avant de remettre la ligne réparée en service.
Exemple : Une courte fente persiste après la coupe	Couper la section endommagée jusqu'à ce que les deux extrémités du tube soient saines, puis insérer le manchon de réparation dans les extrémités préparées.

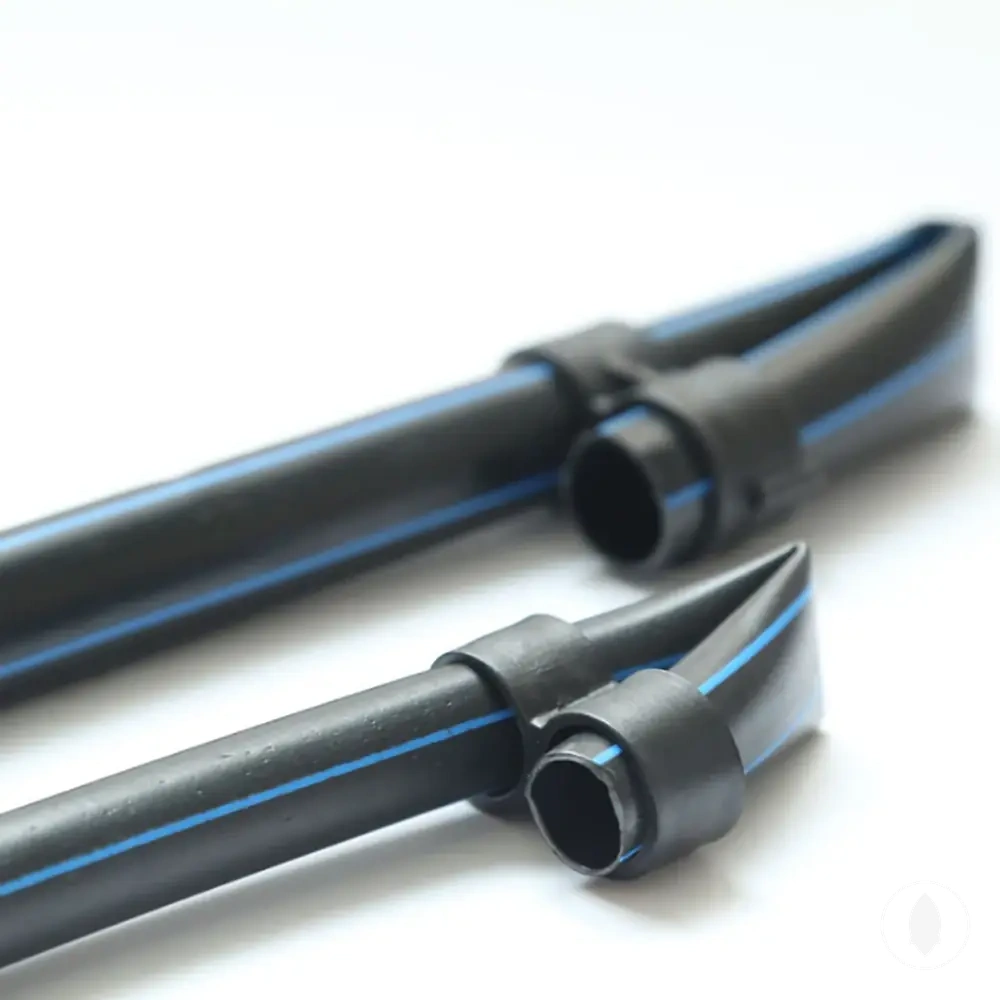

Utiliser les bouchons d'extrémité et les adaptateurs lors d'un remplacement de raccord

Un bouchon d'extrémité ferme une extrémité de ligne inutilisée, tandis qu'un adaptateur modifie l'interface du raccord ou la direction de la connexion lors d'un remplacement de raccord. Utilisez un bouchon d'extrémité lorsque la ligne réparée nécessite une terminaison de ligne, et utilisez un adaptateur lorsque le remplacement change la façon dont une connexion rejoint une autre, comme une transition tube-filetage.

Choisissez ces composants uniquement lorsque l'ancien rôle de connexion change dans le cadre de la réparation. Un bouchon d'extrémité peut convenir pour un usage temporaire ou permanent selon l'objectif de la réparation, tandis qu'un adaptateur prend en charge un changement d'interface de raccord sans modifier la disposition générale de l'irrigation. Ces pièces soutiennent la tâche de remplacement uniquement lorsque le rôle de connexion d'origine change.

Situation de remplacement	Composant approprié
Extrémité de ligne inutilisée après réparation	Bouchon d'extrémité pour fermer le point de fermeture et compléter la terminaison de ligne.
La direction de la connexion change	Adaptateur pour fournir la direction de connexion et l'interface de raccord requises.
Transition tube-filetage	Adaptateur sélectionné pour la transition tube-filetage requise.
Usage temporaire ou permanent après réparation	Sélectionner un bouchon d'extrémité ou un adaptateur selon le nouveau rôle de connexion plutôt que comme une modification générale du système.

Vérifications après le remplacement d'un raccord d'irrigation goutte à goutte

Après avoir remplacé un raccord d'irrigation goutte à goutte, confirmez que le raccord de remplacement est correctement mis en place, étanche et stable avant de remettre le système en service normal. Une vérification post-remplacement doit confirmer la bonne mise en place du raccord, l'étanchéité de la connexion, le débit d'eau et la prise de la connexion, afin que les premiers signes de fuite puissent être identifiés avant la reprise du fonctionnement normal.

Rétablissez la pression d'eau progressivement et observez la connexion réparée lorsque le débit d'eau revient. Vérifiez qu'il n'y a pas de suintement visible autour du raccord, confirmez que le raccord ne bouge pas sous pression et inspectez le tube pour détecter tout gonflement ou contrainte sur le tube. Vérifiez que la fermeture d'extrémité reste sécurisée le cas échéant et que le débit des émetteurs à proximité semble cohérent avec le reste de la ligne.

Si des premiers signes de fuite ou un mouvement du raccord apparaissent lors du test de remplacement, traitez-les comme une voie de diagnostic distincte plutôt que de supposer que la réparation a complètement échoué. Une vérification initiale à sec ne garantit pas la performance à long terme ; continuez donc à surveiller la connexion lors de l'utilisation normale. Si une fuite se développe après le remplacement, poursuivez avec les réparation des fuites après remplacement pour un dépannage ciblé.

• Confirmer que le raccord mis en place est complètement engagé.
• Vérifier que la connexion étanche ne présente aucun suintement visible lors du rétablissement lent de la pression.
• Vérifier la fermeté de la prise de connexion sans mouvement du raccord.
• Inspecter le tube pour détecter tout gonflement, courbure ou contrainte excessive sur le tube.
• Confirmer que la fermeture d'extrémité reste sécurisée si la ligne se termine à l'emplacement réparé.
• Vérifier le débit des émetteurs à proximité pour un fonctionnement normal après le remplacement.

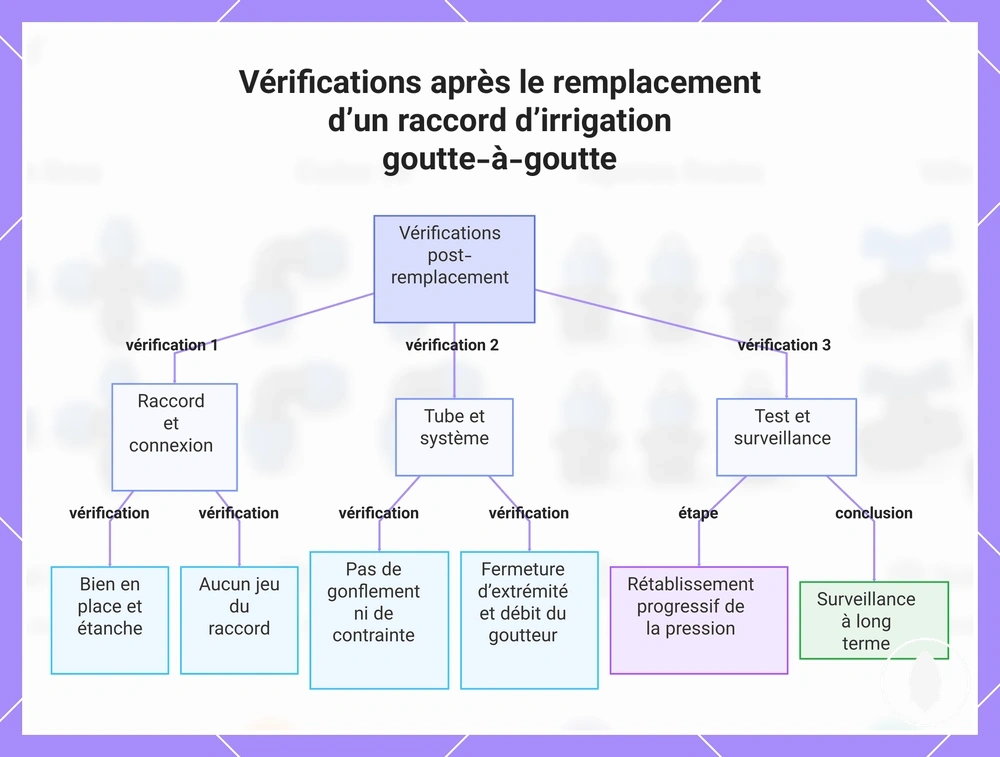

Ce schéma présente les étapes de vérification et les contrôles essentiels à effectuer après le remplacement d’un raccord d’irrigation goutte-à-goutte afin de garantir une connexion étanche et sécurisée.
