إزالة واستبدال وصلات الري بالتنقيط

إزالة واستبدال وصلات الري بالتنقيط هي مهمة صيانة لخط أنابيب موجود عندما تحتاج وصلة إلى إعادة استخدامها أو استبدالها أو تغييرها بعد التآكل أو التلف أو تعديل التخطيط. تعتمد النتيجة على نوع الوصلة وحالة الأنبوب وما إذا كان توصيل الوصلة لا يزال قادرًا على توفير إحكام آمن بعد الإزالة.

ترتبط الإزالة والاستبدال ارتباطًا وثيقًا، لأن إخراج وصلة الري بالتنقيط يمكن أن يؤثر على فتحة الأنبوب، وقبضة الموصل، والتوافق، وخطر التسرب عند نقطة التوصيل نفسها. قد تتطلب الوصلة الشوكية، أو وصلة الضغط، أو أداة التوصيل الإصلاحية، أو الموصل البديل أسلوبًا مختلفًا لكل منها. هذه الصفحة ليست دليل تركيب كاملًا أو مصدرًا مخصصًا لاستكشاف أخطاء التسرب وإصلاحها.

تبدأ عملية الصيانة عادةً بإزالة الموصل الحالي بعناية، وفحص الأنبوب، والتحقق من التوافق، وتحديد ما إذا كانت إعادة الاستخدام لا تزال مناسبة. إذا كان الأنبوب مشدودًا أو متشققًا أو مقطوعًا أو تالفًا، فقد يكون الاستبدال خيارًا أكثر ملاءمة من إعادة تركيب الوصلة الأصلية. يشكل هذا القرار نقطة الانطلاق لعملية الاستبدال المتبقية.

للحصول على معلومات أوسع حول أنواع الوصلات والتوافق ومواضيع الصيانة ذات الصلة، قم بزيارة مركز وصلات الري بالتنقيط أثناء استخدام هذه الصفحة كدليل مركّز للإزالة والاستبدال.

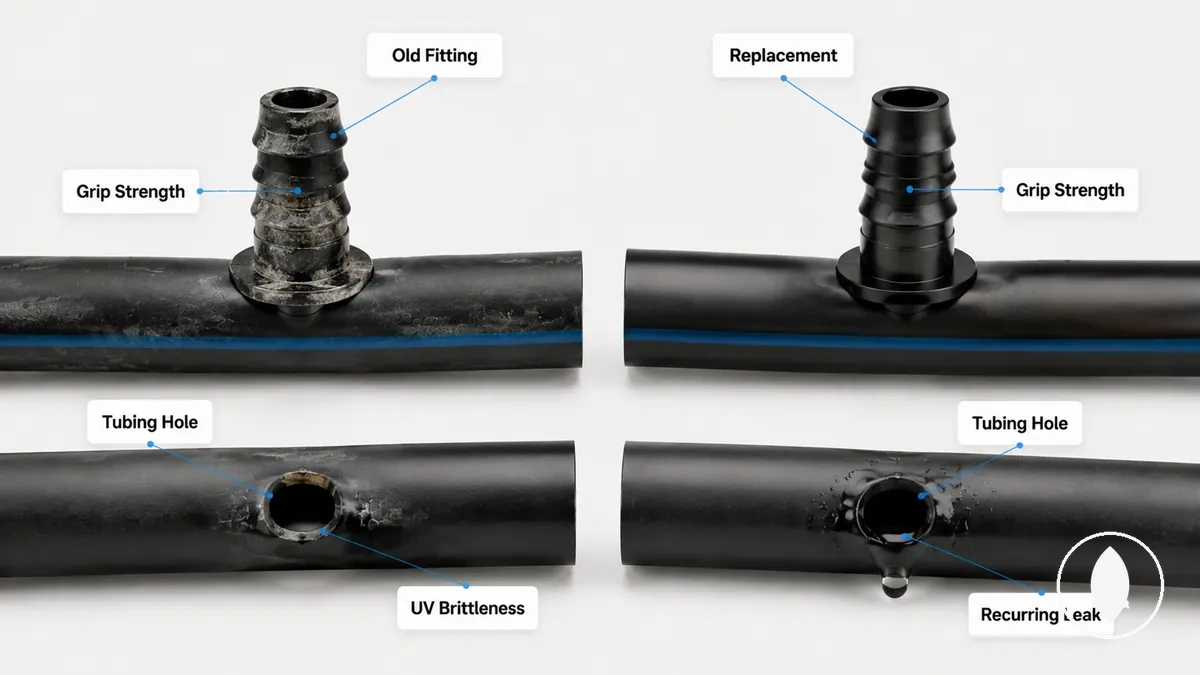

متى يكون الاستبدال أفضل من إعادة استخدام الوصلة القديمة

عادةً ما يكون الاستبدال هو الخيار الأفضل عندما لا توفر الوصلة القديمة قبضة موثوقة أو تظهر عليها علامات تآكل واضحة. يجب أن يستند القرار إلى حالة جسم الوصلة والأنبوب والتوصيل وليس على أساس الراحة. تعتمد إعادة الاستخدام على ما إذا كانت الوصلة والأنبوب الحاليان لا يزالان قادرين على تشكيل توصيل آمن.

غالبًا ما يوفر التلف المرئي أوضح إشارة للاستبدال. افحص بحثًا عن وصلة متشققة، أو هشاشة ناتجة عن الأشعة فوق البنفسجية، أو شوكة مشوهة، أو قبضة ضغط ضعيفة، أو موصل تالف. افحص فتحة الأنبوب بحثًا عن التمدد أو التوسع لأن ضعف قوة القبضة يمكن أن يزيد من خطر التسرب ويساهم في فشل متكرر.

قد تظل الوصلة القديمة تبدو قابلة للاستخدام على الرغم من أن توصيل الأنبوب لم يعد ثابتًا بشكل موثوق لأن فتحة الأنبوب تغيرت أو ضعفت قبضة الموصل. في هذه الحالات، قم بتقييم كل من الوصلة والأنبوب قبل اتخاذ قرار إعادة الاستخدام. طبق نفس المعايير الموضحة في علامات الحاجة إلى الصيانة عند اتخاذ قرار الصيانة النهائي.

استخدم قائمة التحقق التالية لتقييم ما إذا كان الاستبدال خيارًا أفضل من إعادة استخدام الوصلة القديمة. تساعد كل نقطة في تحديد حالة قد تؤثر على موثوقية التوصيل.

• التآكل المرئي: افحص الوصلة القديمة بحثًا عن تآكل سطحي أو تلف قد يقلل من قوة التثبيت.
• فتحة الأنبوب: افحص ما إذا كانت الفتحة قد اتسعت أو أصبحت مشوهة، مما قد يضعف التوصيل.
• قوة القبضة: تأكد من أن الشوكة أو قبضة الضغط لا تزال تثبت الأنبوب بإحكام دون انزلاق.
• وصلة متشققة أو هشاشة ناتجة عن الأشعة فوق البنفسجية: ابحث عن تشققات أو هشاشة أو تقادم قد يقلل من المتانة.
• شوكة مشوهة: تحقق مما إذا كانت الشوكة قد تغير شكلها بما يكفي لتقليل الالتحام الآمن مع الأنبوب.
• تسرب متكرر: يمكن أن تشير التسربات المتكررة في نفس التوصيل إلى أن الاستبدال أكثر ملاءمة من الاستمرار في إعادة الاستخدام.

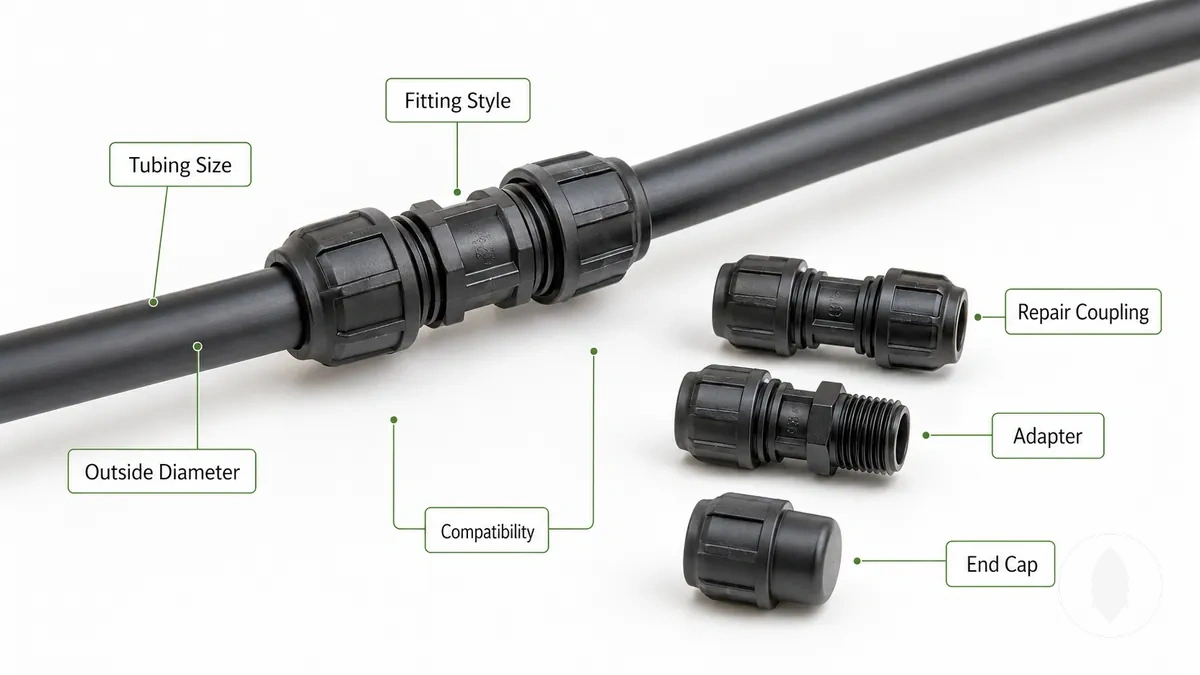

فحوصات ملاءمة الاستبدال قبل إزالة الموصل القديم

تعتمد ملاءمة الاستبدال على تأكيد التوافق قبل إزالة الموصل القديم. تحقق من حجم الأنبوب والقطر الخارجي ونمط الوصلة ودور التوصيل لكي يتطابق الموصل البديل مع خط الري الحالي بأكبر قدر ممكن. يجب التحقق من التوافق قبل إزالة الموصل القديم.

تشمل متغيرات الملاءمة الرئيسية حجم الأنبوب والقطر الخارجي ونمط الوصلة والغرض من الموصل داخل النظام. تُستخدم أداة التوصيل الإصلاحية لربط الأنابيب المقطوعة، ويغير المهايئ اتجاه التوصيل أو انتقال السن اللولبي، ويغلق الغطاء الطرفي نهاية الخط. حتى عندما يبدو الحجم الاسمي متطابقًا، قد يختلف التوافق بسبب اختلافات العلامات التجارية أو القياس المتري أو الإمبراطوري أو التآكل أو الأنابيب اللينة.

ينتمي اختيار الحجم التفصيلي إلى دليل توافق مخصص، بينما يركز هذا القسم على تأكيد ما يجب التحقق منه قبل بدء الاستبدال. للحصول على تقييم أكثر اكتمالاً للحجم وملاءمة الموصل، راجع التوافق قبل الاستبدال.

استخدم المعايير التالية للتحقق من ملاءمة الاستبدال قبل إزالة الموصل القديم. يربط الجدول كل مكون بالسمة التي يجب فحصها وسبب أهميتها.

الكيان	السمة	الشرط المراد التحقق منه
الأنبوب	القطر الخارجي	تأكد من أن ملاءمة الاستبدال تتطابق مع حجم الأنبوب.
الوصلة	نمط الوصلة	طابق الموصل البديل مع نوع التوصيل الحالي.
أداة التوصيل الإصلاحية	دور التوصيل	استخدم فقط عندما يكون الاستبدال مخصصًا لربط أنابيب مقطوعة.
المهايئ	الاتجاه	تحقق من السن اللولبي المطلوب أو انتقال التوصيل.
الغطاء الطرفي	الإغلاق	تأكد من أنه مخصص لإغلاق نهاية خط الري.
موصل قابل لإعادة الاستخدام	التوافق	افحص بحثًا عن التآكل لأن حالة الأنبوب يمكن أن تؤثر على الملاءمة النهائية.

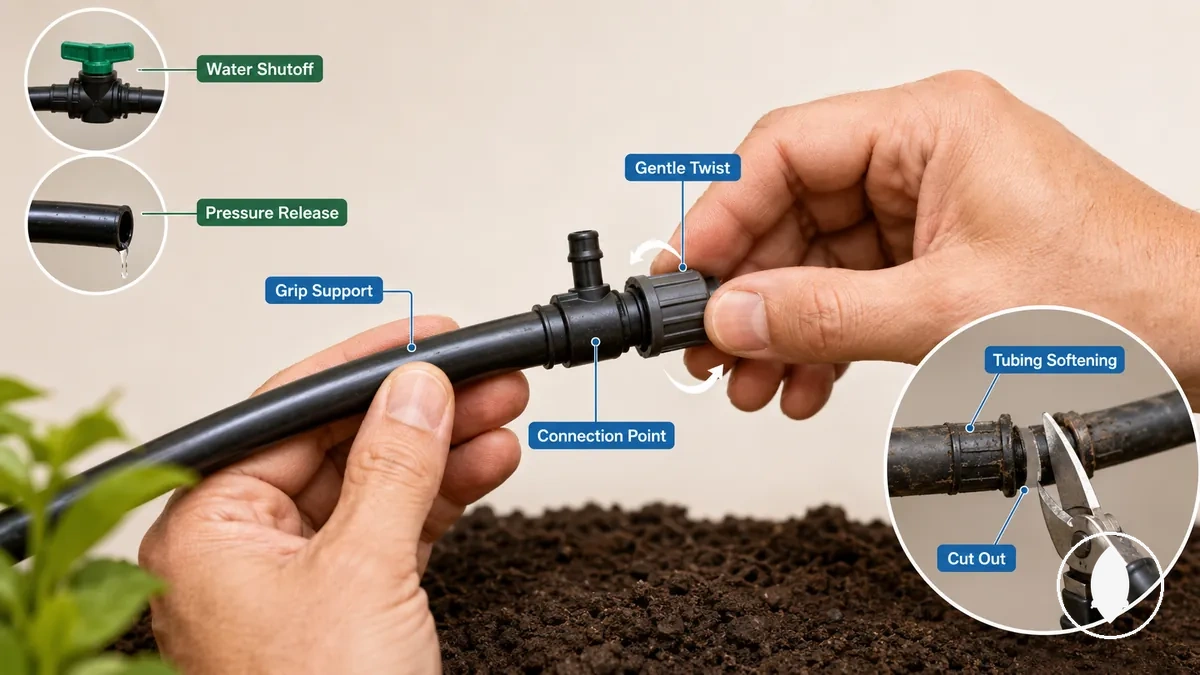

كيفية إزالة وصلات الري بالتنقيط من الأنبوب

قم بإزالة وصلات الري بالتنقيط عن طريق حماية الأنبوب أولاً واستخدام طريقة إزالة تناسب نمط الموصل وحالة الأنبوب. ابدأ بإيقاف تشغيل المياه وتحرير الضغط قبل محاولة تحرير الموصل. يعتمد الأسلوب الأكثر أمانًا على نوع الوصلة وحالة الأنبوب الحالي.

يمكن أن تتطلب أنماط الموصلات المختلفة وظروف الأنابيب المختلفة تقنيات إزالة مختلفة. تزيد الشوكات الضيقة والأنابيب الهشة والموصلات البالية من خطر توسيع أو تمزيق نقطة التوصيل إذا تم تطبيق قوة مفرطة. يمكن أن يساعد دعم الأنبوب وتعديل طريقة الإزالة في تقليل فرصة إتلاف الأنبوب الحالي.

1. أوقف إمداد المياه واترك الضغط ينخفض قبل إزالة الموصل. العمل على خط أنابيب مضغوط يمكن أن يزيد من خطر إتلاف التوصيل.
2. ادعم الأنبوب بالقرب من نقطة التوصيل قبل محاولة الإزالة. يساعد دعم القبضة في تقليل الضغط على الأنبوب أثناء تحرير الوصلة.
3. استخدم لفًا لطيفًا أثناء سحب الوصلة للخارج تدريجيًا. إذا لم يتحرك الموصل بسهولة، فتوقف بدلاً من المخاطرة بإتلاف فتحة الأنبوب.
4. طبق تليينًا لطيفًا للأنبوب عندما تكون الوصلة ضيقة بشكل خاص. تعتمد أنسب طريقة إزالة على نمط الموصل وحالة الأنبوب.
5. افحص نقطة التوصيل بعد إزالة الوصلة. استبدل الأنبوب التالف أو الموصل التالف إذا لم يعد التوصيل يبدو مناسبًا لإعادة الاستخدام.
6. اقطع الوصلة فقط عندما يكون سحبها أكثر عرضة لإتلاف الأنبوب. الأنابيب الهشة أو الشوكات الضيقة أو الموصلات البالية بشدة قد تجعل قطع الوصلة خيارًا أكثر أمانًا من الاستمرار في السحب.

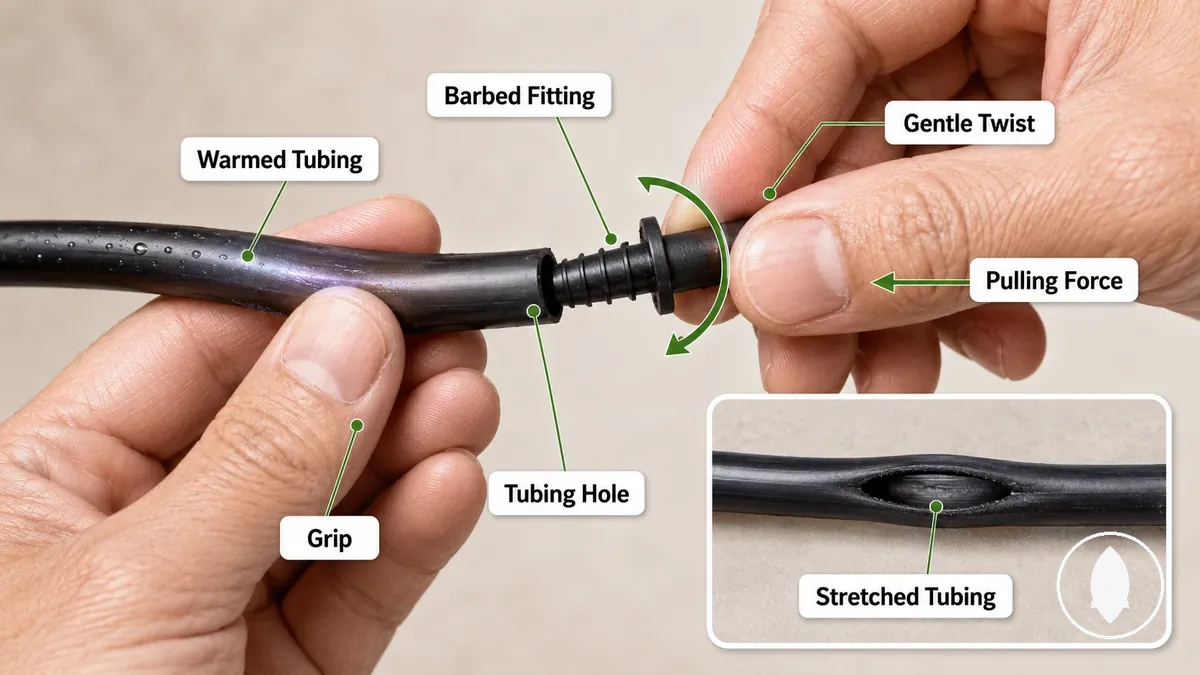

إزالة الوصلات الشوكية دون توسيع فتحة الأنبوب

تعتمد إزالة الوصلة الشوكية دون توسيع فتحة الأنبوب على الحفاظ على القبضة بين الشوكة والأنبوب مع الاستفادة من مرونة الأنبوب. يمكن للشوكة العميقة أن تمدد فتحة الأنبوب إذا تم سحبها دون حركة محكومة، مما يزيد من خطر توسيع الفتحة.

ادعم الأنبوب بالقرب من الوصلة الشوكية، وتحكم في اللف، وزد قوة السحب تدريجيًا مع بدء تحرر الشوكة. قد يصبح الأنبوب الدافئ أكثر مرونة ويمكن أن يساعد عندما تكون الشوكة ضيقة بشكل خاص. إذا كان الأنبوب قديمًا أو مشدودًا أو هشًا، فقد يكون استبدال قطعة الأنبوب المتأثرة خيارًا أكثر أمانًا من الاستمرار في إزالة الشوكة عبر نفس فتحة الأنبوب.

• دعم القبضة: أمسك الأنبوب بالقرب من الشوكة لتقليل الضغط على فتحة الأنبوب أثناء الإزالة.
• التحكم في اللف: استخدم لفًا لطيفًا يتبع قبضة الشوكة قبل زيادة قوة السحب.
• الأنبوب الدافئ: قد يؤدي تدفئة الأنبوب قليلاً إلى تحسين مرونته والمساعدة في تحرير شوكة ضيقة.
• إشارة التوقف: إذا بدأت فتحة الأنبوب في التمدد أو بقيت الشوكة مثبتة بإحكام، فتوقف عن الإزالة وفكر في استبدال قطعة الأنبوب بدلاً من ذلك.

تحرير وصلات الضغط ووصلات القفل للري بالتنقيط

يجب تحرير توصيلات وصلة الضغط ووصلة القفل للري بالتنقيط من خلال آلية التثبيت الخاصة بها بدلاً من التعامل معها مثل الموصلات الشوكية. تثبت هذه الوصلات الأنبوب باستخدام الضغط أو أسنان القفل أو آلية طوق، لذا يعتمد التحرير عادةً على آلية الموصل أكثر من الاعتماد على قوة السحب.

على عكس الوصلات الشوكية، يبدأ إزالة وصلة الضغط ووصلة القفل للري بالتنقيط بفحص آلية التحرير قبل محاولة إزالة الأنبوب. قد يلزم تحرير طوق التحرير أو أسنان القفل أولاً، لذا تجنب السحب قبل فحص الآلية لتقليل خطر تشوه الأنبوب أو تلف الموصل.

• تحرير الطوق: إذا كان طوق التحرير موجودًا، فاضغط عليه أو أمسكه قبل إزالة الأنبوب.
• ادفع قبل السحب: ادفع الأنبوب قليلاً نحو الموصل قبل السحب للمساعدة في تحرير أسنان القفل عندما يتطلب تصميم الوصلة ذلك.
• اللف: طبق لفًا لطيفًا فقط إذا كان تصميم الموصل يسمح بحركة التحرير هذه، مع دعم جسم الموصل.
• تشوه الأنبوب: توقف إذا بدأ الأنبوب في التشوه بدلاً من التحرر، فقد تتطلب آلية الموصل حركة تحرير مختلفة.
• حدود إعادة الاستخدام: تعتمد إعادة الاستخدام على حالة الوصلة والأنبوب. إذا أظهر أيهما تآكلًا أو تشوهًا بعد الإزالة، فقد يكون الاستبدال هو القرار الأكثر ملاءمة.

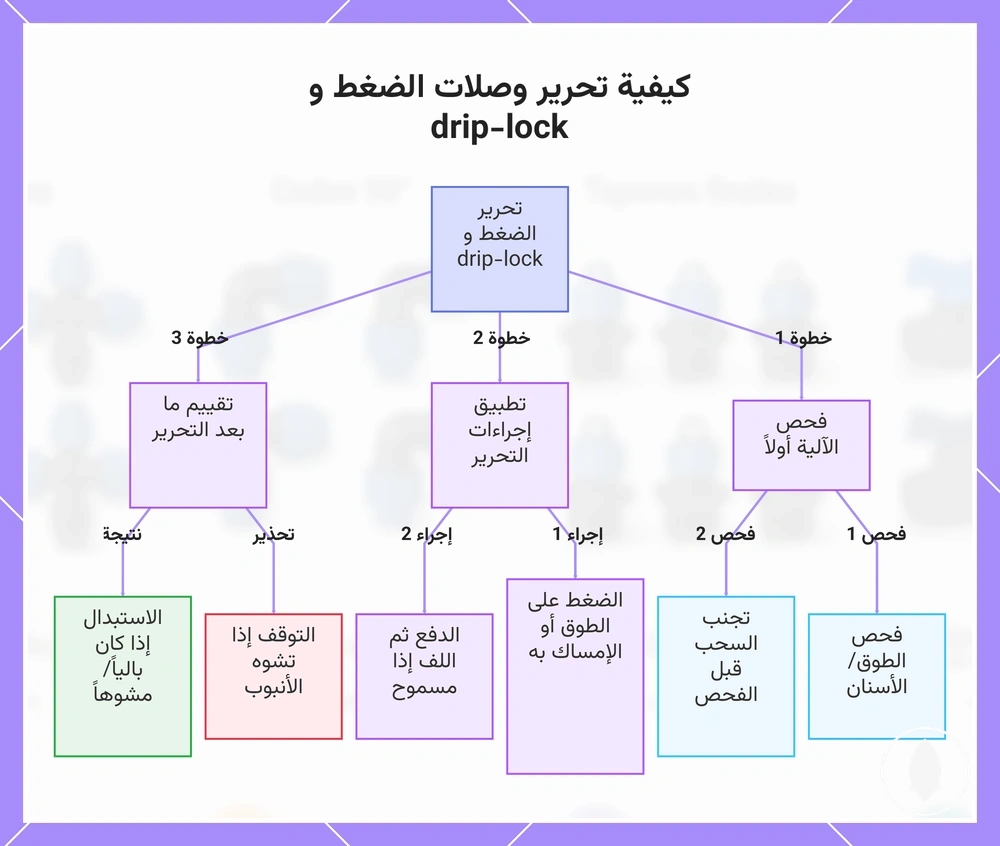

يوضح هذا المخطط العملية خطوة بخطوة لتحرير وصلات الضغط و drip-lock بأمان دون تلف الأنابيب أو الموصلات.

إزالة وصلات الري بالتنقيط العالقة أو المكسورة

عندما يتعذر إزالة وصلة عالقة أو وصلة مكسورة، غالبًا ما يكون السبب متعلقًا بعمر الأنبوب أو الحطام أو تشوه القبضة أو تلف مادة الموصل. حدد عائق الإزالة المحلي قبل المتابعة ليتمكن من إزالة الوصلة بحذر أو استبدال الجزء المتأثر إذا لزم الأمر.

قد لا تنفصل الوصلة المكسورة ذات البلاستيك المتشقق أو الشوكة المكسورة بشكل نظيف ويمكن أن تترك بقايا مادة الموصل داخل الأنبوب. إذا بدأت عملية الإزالة المستمرة في إتلاف الأنبوب أو زيادة التشوه، فتوقف واقطع الأنبوب التالف إلى جزء سليم قبل تركيب وصلة بديلة.

• العرض: وصلة عالقة لا تتحرك. السبب المحتمل: عمر الأنبوب أو الحطام أو تشوه القبضة. الإجراء الآمن: افحص العائق قبل متابعة الإزالة.
• العرض: وصلة مكسورة ذات بلاستيك متشقق. السبب المحتمل: تلف مادة الموصل. الإجراء الآمن: أزل الأجزاء السائبة بحذر واستبدل الوصلة إذا لزم الأمر.
• العرض: شوكة مكسورة لا تزال داخل الأنبوب. السبب المحتمل: فشل الموصل أثناء الإزالة. الإجراء الآمن: أزل القطع المتبقية بحذر قبل إعادة التوصيل.
• العرض: أنبوب تالف لم يعد يثبت الموصل بإحكام. السبب المحتمل: تمدد أو تشوه أثناء الإزالة. الإجراء الآمن: اقطع الأنبوب التالف قبل تركيب موصل بديل.
• العرض: تسبب الإزالة في ضرر متزايد. السبب المحتمل: لم يعد التوصيل يمكن تحريره بأمان. الإجراء الآمن: توقف عن المزيد من الإزالة واستبدل الجزء المتأثر بدلاً من إجبار الوصلة على الخروج.

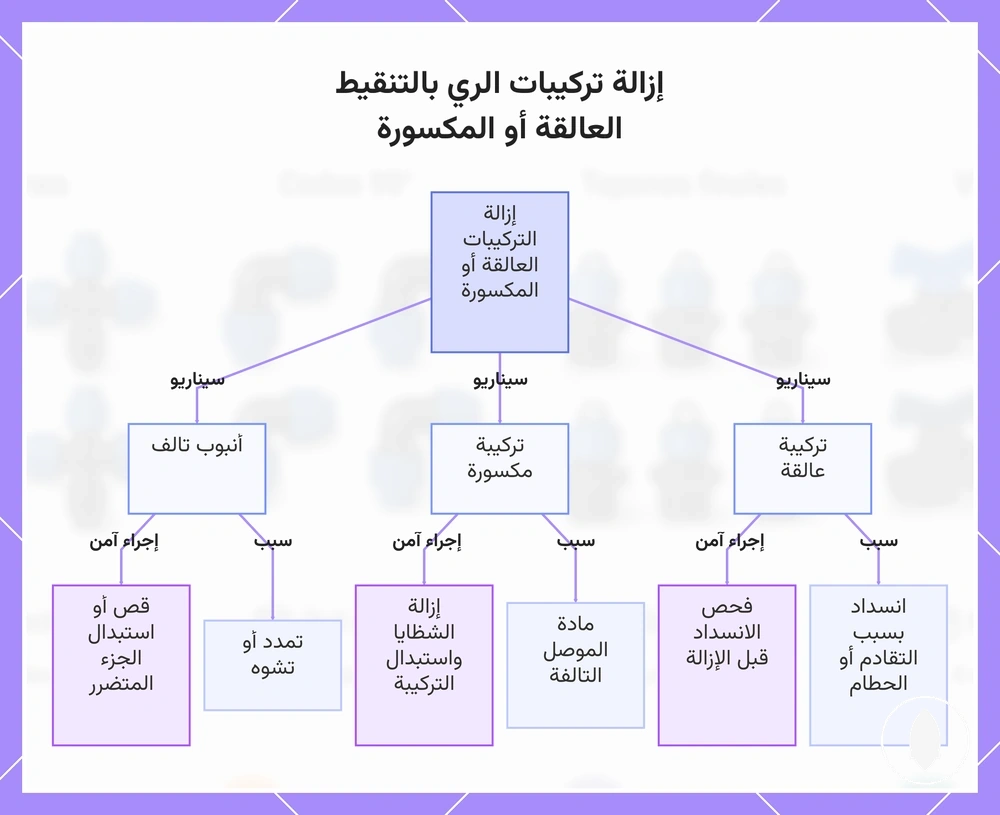

يوضح هذا المخطط الأعراض الرئيسية لتركيبات الري بالتنقيط العالقة أو المكسورة، وأسبابها المحتملة، والإجراءات الآمنة الموصى بها لكل سيناريو.

كيفية استبدال وصلة ري بالتنقيط على خط موجود

يبدأ استبدال وصلة ري بالتنقيط على خط موجود بتجهيز نهاية أنبوب نظيفة، واختيار وصلة بديلة متوافقة، وإنشاء توصيل آمن. تعتمد جودة الاستبدال على الملاءمة الصحيحة وحالة الأنبوب وتجنب الضغط الزائد غير الضروري على الخط الموجود.

إذا كانت نهاية الأنبوب تالفة، قم بقصها إلى مادة سليمة قبل تركيب الوصلة البديلة. تأكد من أن نهاية الأنبوب النظيفة تتطابق مع الوصلة وأن الموصل يناسب دور الإصلاح. يعتمد التوصيل الآمن على المحاذاة والملاءمة الصحيحة بدلاً من القوة، لذا اختر مسار الموصل الصحيح قبل التركيب.

1. اقطع الأنبوب التالف حتى تتوفر نهاية أنبوب نظيفة.
2. أدخل أو ثبت الوصلة البديلة وفقًا لتصميم توصيلها مع دعم الخط الموجود.
3. تحقق من محاذاة الوصلة وتأكد من تثبيتها بالكامل دون وضع ضغط زائد على الأنبوب.
4. افحص التوصيل واضبط الأنبوب إذا كان هناك انحناء أو حركة مفرطة.
5. تأكد من بقاء الوصلة البديلة ثابتة قبل إعادة خط الري إلى التشغيل العادي.

للحصول على إرشادات أكثر تفصيلاً حول تركيب الوصلات البديلة، راجع دليل التركيب المخصص. يركز هذا القسم على استبدال وصلة على خط موجود بدلاً من تغطية إجراء تركيب جديد بالكامل.

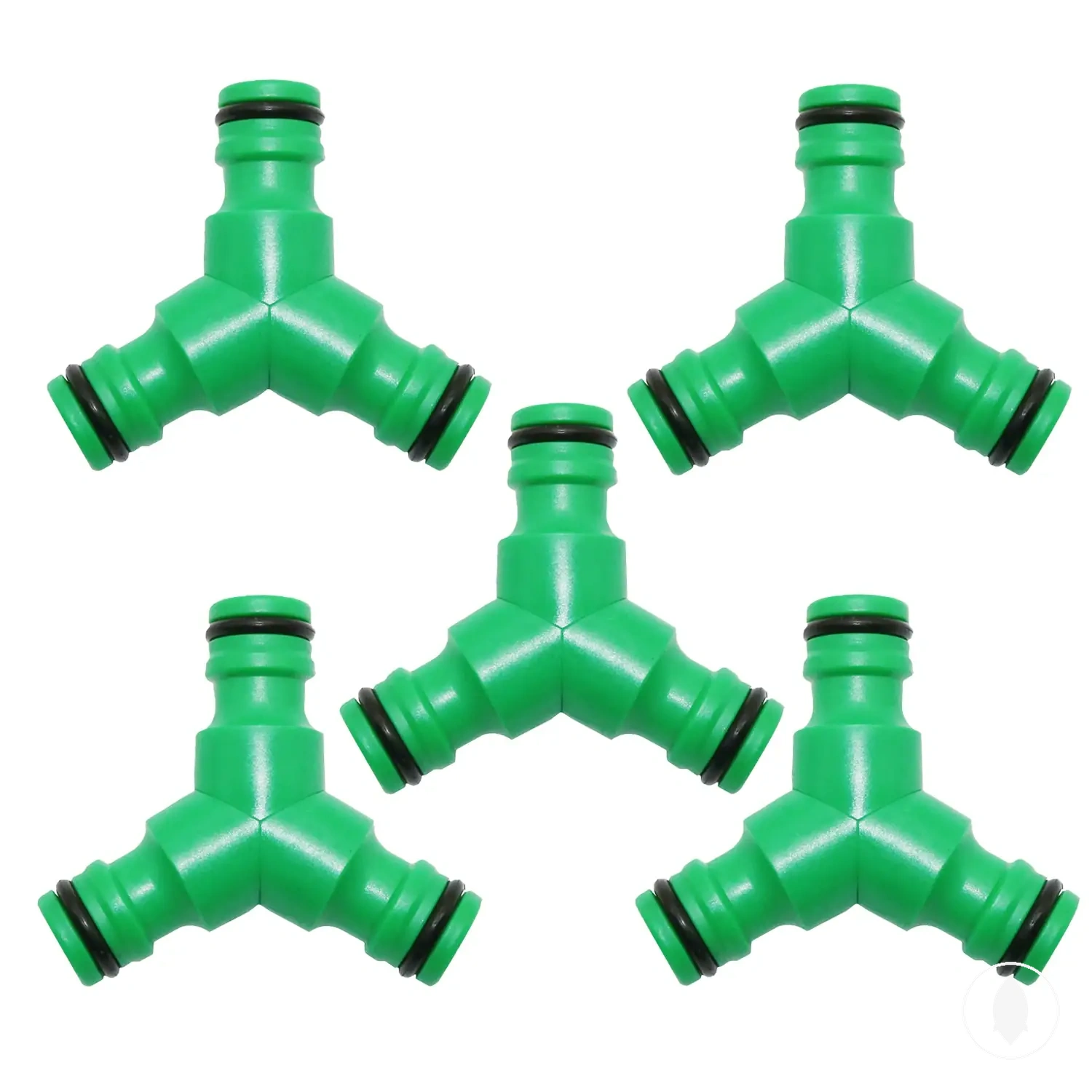

أداة التوصيل الإصلاحية مناسبة عندما يجب ربط الأنابيب المقطوعة، بينما يدعم موصل إصلاح الأنبوب إصلاح الخط الموضعي. يمكن استخدام المهايئ عندما يتغير دور التوصيل، ويغلق الغطاء الطرفي نهاية الخط، وقد يظل الموصل القابل لإعادة الاستخدام مناسبًا عندما تدعم حالة الأنبوب وفحص الملاءمة الاستخدام المستمر. اختر الموصل وفقًا لمتطلبات الإصلاح بدلاً من استخدام نفس الوصلة في كل حالة.

المنتجات أدناه هي أمثلة مفيدة لمقارنة الخيارات المتاحة. قبل أي عملية شراء، تحقق من أن معايير التوافق، والخصائص، وتفاصيل المنتج تناسب احتياجك.

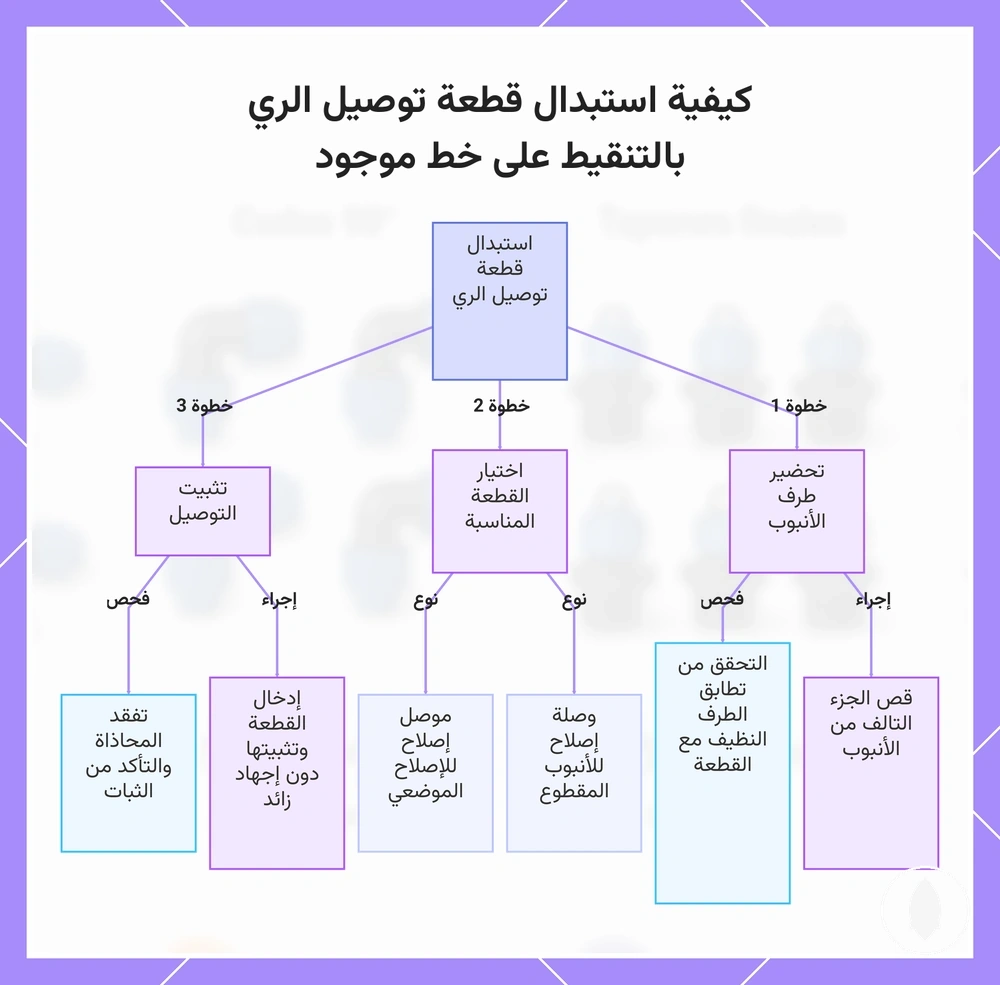

يوضح هذا الرسم البياني الخطوات الرئيسية لاستبدال قطعة توصيل الري بالتنقيط على خط موجود، بما في ذلك تحضير الأنبوب واختيار القطعة المناسبة وتثبيت التوصيل.

استخدام أدوات التوصيل الإصلاحية للأنابيب المقطوعة أو المشقوقة

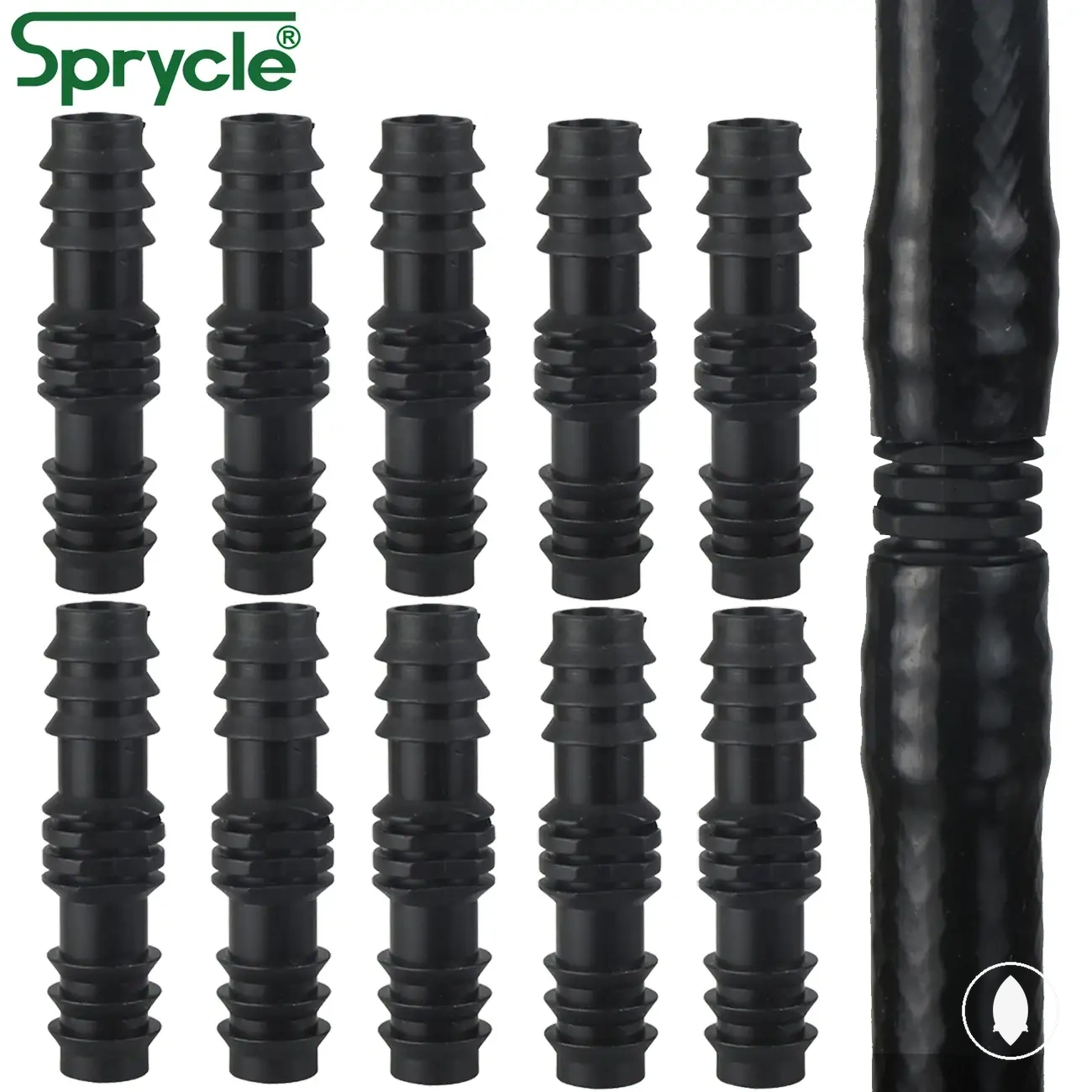

أداة التوصيل الإصلاحية هي الإصلاح الموضعي المناسب عندما لا يعود الأنبوب المقطوع أو الأنبوب المشقوق قادرًا على تثبيت الموصل الأصلي بإحكام. يتغير مسار الاستبدال لأنه يجب إزالة الجزء التالف وتجهيز طرفي الأنبوب بحافة قطع نظيفة قبل تركيب أداة التوصيل الإصلاحية.

تعتمد جودة الإصلاح الموضعي على مطابقة قطر أداة التوصيل وتحقيق عمق إدخال مناسب واستعادة القبضة دون إنشاء مفصل مجهد. إذا وضعت المحاذاة ضغطًا على المنطقة التي تم إصلاحها بعد التركيب، فاضبط الأنبوب أو اقطع الجزء التالف أكثر قبل إكمال الإصلاح.

الحالة	الإجراء الموصى به
أنبوب مقطوع بنهاية غير متساوية	أنشئ حافة قطع نظيفة قبل إدخال أداة التوصيل الإصلاحية.
أنبوب مشقوق به جزء تالف	اقطع الجزء التالف قبل تركيب أداة التوصيل الإصلاحية للأنبوب.
قطر أداة التوصيل لا يتطابق مع الأنبوب	اختر أداة توصيل إصلاحية تطابق حجم الأنبوب قبل التركيب.
عمق الإدخال غير متساوٍ	ثبت أداة التوصيل بالتساوي بحيث يحقق طرفا الأنبوب توازنًا في الالتحام والقبضة.
يصبح المفصل مجهدًا بعد التجميع	أعد محاذاة الأنبوب لتقليل إجهاد المفصل قبل إعادة الخط المُصلح إلى الاستخدام.
مثال: شق قصير يبقى بعد التشذيب	اقطع الجزء التالف حتى يصبح طرفا الأنبوب سليمين، ثم أدخل أداة التوصيل الإصلاحية في الطرفين المُجهزين.

استخدام الأغطية الطرفية والمهايئات أثناء استبدال الوصلة

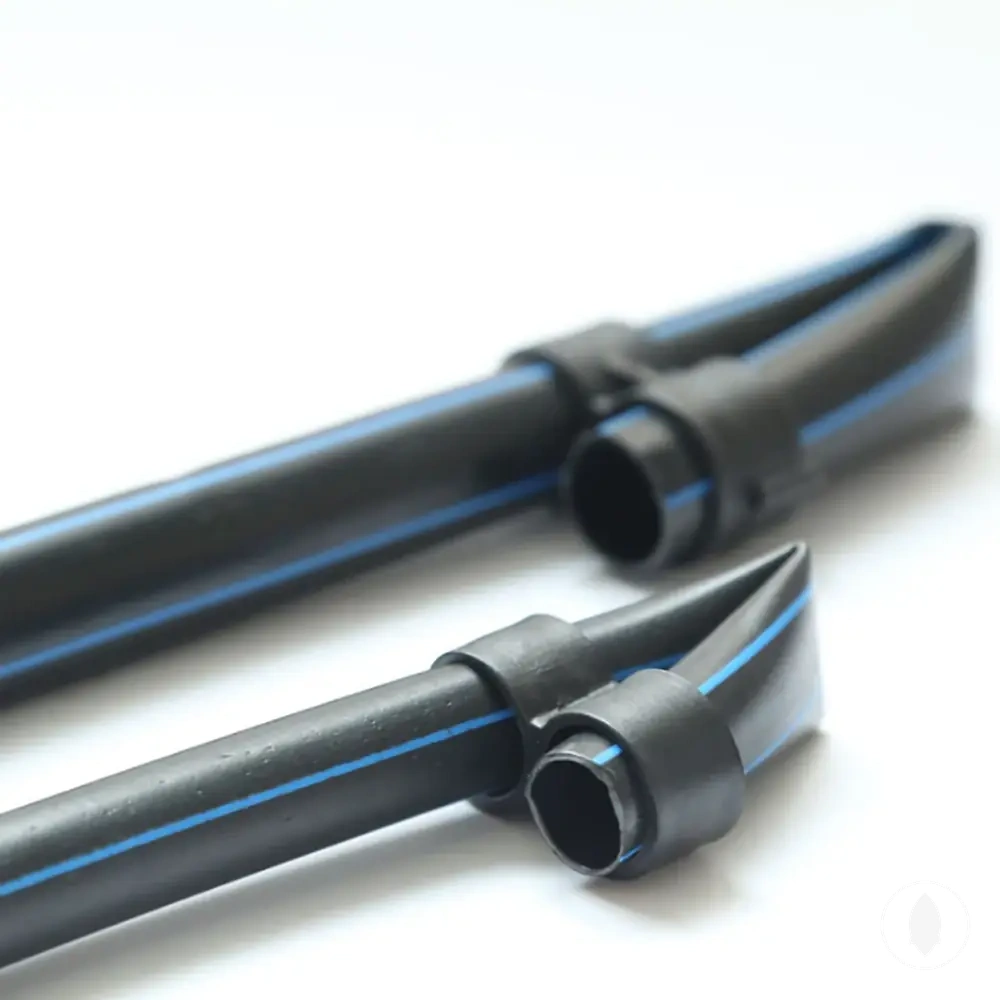

يُغلق الغطاء الطرفي نهاية خط غير مستخدم، بينما يُغير المهايئ واجهة الوصلة أو اتجاه التوصيل أثناء استبدال الوصلة. استخدم الغطاء الطرفي عندما يتطلب الخط المُصلح إنهاء الخط، واستخدم المهايئ عندما يُغير الاستبدال كيفية اتصال توصيل بآخر، مثل الانتقال من أنبوب إلى سن لولبي.

اختر هذه المكونات فقط عندما يتغير دور التوصيل القديم كجزء من الإصلاح. قد يكون الغطاء الطرفي مناسبًا للاستخدام المؤقت أو الاستخدام الدائم اعتمادًا على هدف الإصلاح، بينما يدعم المهايئ تغيير واجهة الوصلة بدلاً من تغيير تخطيط الري العام. تدعم هذه الأجزاء مهمة الاستبدال فقط عندما يتغير دور التوصيل الأصلي.

حالة الاستبدال	المكون المناسب
نهاية خط غير مستخدمة بعد الإصلاح	غطاء طرفي لإغلاق نقطة الإغلاق وإكمال إنهاء الخط.
يتغير اتجاه التوصيل	مهايئ لتوفير اتجاه التوصيل وواجهة الوصلة المطلوبين.
الانتقال من أنبوب إلى سن لولبي	مهايئ مُختار للانتقال المطلوب من أنبوب إلى سن لولبي.
استخدام مؤقت أو استخدام دائم بعد الإصلاح	اختر غطاءً طرفيًا أو مهايئًا وفقًا لدور التوصيل الجديد بدلاً من اعتباره تعديلاً عامًا في النظام.

فحوصات بعد استبدال وصلة الري بالتنقيط

بعد استبدال وصلة الري بالتنقيط، تأكد من أن الوصلة البديلة مثبتة ومحكمة وثابتة قبل إعادة النظام إلى الاستخدام العادي. يجب أن يتحقق الفحص بعد الاستبدال من الوصلة المثبتة والتوصيل المحكم وتدفق المياه وقبضة التوصيل بحيث يمكن تحديد علامات التسرب المبكرة قبل استمرار التشغيل العادي.

استعد ضغط المياه تدريجيًا وراقب التوصيل الذي تم إصلاحه مع عودة تدفق المياه. افحص بحثًا عن تسرب مرئي حول الوصلة، وتأكد من أن الوصلة لا تتحرك تحت الضغط، وافحص الأنبوب بحثًا عن انتفاخ أو إجهاد في الأنبوب. تحقق أيضًا من أن الإغلاق الطرفي لا يزال آمنًا حيثما ينطبق ذلك، وأن تدفق الباعث القريب يبدو متسقًا مع بقية الخط.

إذا ظهرت علامات تسرب مبكرة أو حركة في الوصلة أثناء اختبار الاستبدال، فتعامل معها كمسار تشخيص منفصل بدلاً من افتراض فشل الإصلاح بالكامل. لا يضمن الفحص الأولي الجاف أداءً طويل الأمد، لذا استمر في مراقبة التوصيل أثناء الاستخدام العادي. إذا ظهر تسرب بعد الاستبدال، تابع مع إصلاح التسربات بعد الاستبدال لاستكشاف الأخطاء المستهدف.

• تأكد من أن الوصلة المثبتة ملتحمة بالكامل.
• تحقق من أن التوصيل المحكم لا يُظهر أي تسرب مرئي أثناء استعادة الضغط البطيئة.
• تحقق من قبضة التوصيل الثابتة دون حركة في الوصلة.
• افحص الأنبوب بحثًا عن انتفاخ أو انحناء أو إجهاد مفرط في الأنبوب.
• تأكد من بقاء الإغلاق الطرفي آمنًا إذا انتهى الخط عند الموقع المُصلح.
• افحص تدفق الباعث القريب للتأكد من التشغيل الطبيعي بعد الاستبدال.

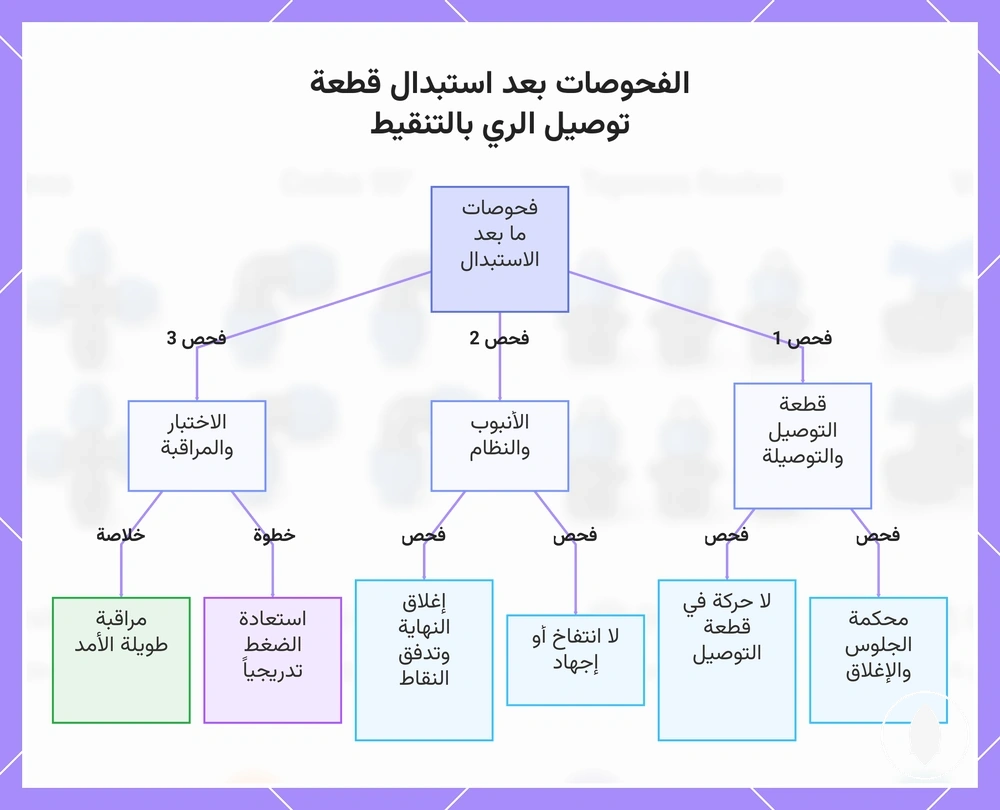

يحدد هذا المخطط خطوات التحقق والفحوصات الأساسية التي يجب إجراؤها بعد استبدال قطعة توصيل الري بالتنقيط لضمان توصيل آمن وخالٍ من التسرب.
