Compatibilité des tailles des raccords d’irrigation goutte à goutte

La compatibilité des tailles des raccords d’irrigation goutte à goutte dépend des dimensions du tube, du style de raccord et de l’utilisation de la connexion, plutôt que de la seule indication de taille. Une connexion compatible nécessite de vérifier comment les raccords d’irrigation goutte à goutte se rapportent au tube auquel ils se connectent, y compris les dimensions du tube, le style de raccord et l’objectif de la connexion.

Les raccords d’irrigation goutte à goutte sont des composants de connexion qui assemblent, redirigent, transforment ou ferment des parties d’une ligne d’arrosage. Une taille nominale peut décrire un groupe de tubes, mais l’ajustement réel dépend des dimensions mesurées telles que le diamètre intérieur et le diamètre extérieur. Le hub des raccords d’irrigation goutte à goutte fournit le contexte plus large des raccords, tandis que cette page se concentre sur les vérifications de compatibilité qui aident à réduire les risques de mauvais ajustement.

Un jardinier qui remplace un connecteur ou agrandit un réseau peut voir des étiquettes de taille similaires sur différents produits de tubes, mais la connexion peut encore nécessiter une vérification. Les tubes principaux et les micro-tubes peuvent utiliser des familles de raccords différentes, et les raccords à barbes, les raccords à compression et les adaptateurs peuvent reposer sur des conditions d’ajustement différentes. Vérifier les mesures des tubes avant de sélectionner un connecteur peut aider à identifier d’éventuels problèmes de mauvais ajustement tels que des fuites, des connexions desserrées ou des déconnexions.

Cette approche de compatibilité crée un chemin plus clair pour comparer la taille des raccords, la compatibilité des tubes et les exigences de connexion. Les sections suivantes examinent les facteurs de mesure, les styles de raccords, les vérifications et les symptômes courants de mauvais ajustement sans considérer les seules étiquettes comme une preuve de compatibilité.

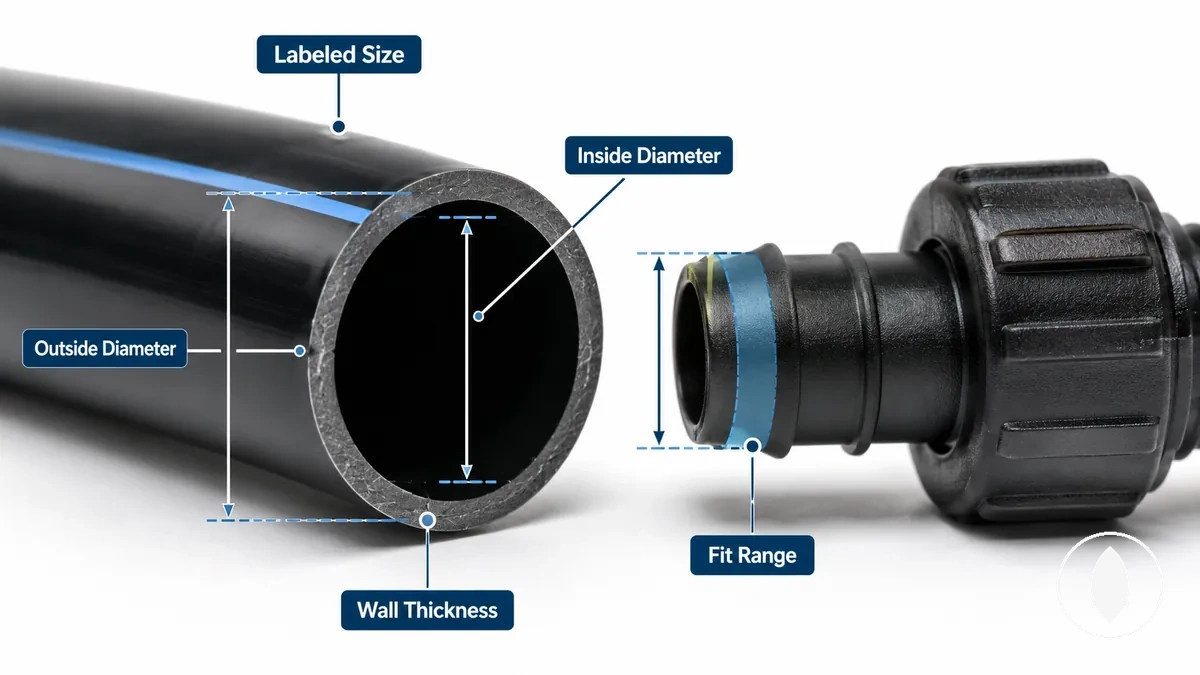

Mesures des tubes qui déterminent l'ajustement des raccords

La mesure du tube détermine si les raccords d'irrigation goutte à goutte peuvent serrer, sceller ou s'insérer correctement. Une connexion de raccord dépend de la taille indiquée, du diamètre réel et du comportement de la paroi plutôt que de la seule étiquette de taille.

Une mesure de tube décrit les caractéristiques physiques qui influencent l'ajustement du connecteur. Le diamètre intérieur et le diamètre extérieur fournissent différents points de mesure, tandis que l'épaisseur de paroi peut influencer la manière dont un raccord interagit avec le tube. Ces mesures aident à expliquer pourquoi une taille indiquée peut nécessiter une confirmation par les dimensions réelles avant de sélectionner un connecteur.

L'étiquette de taille du tube peut servir de référence de départ, mais le diamètre mesuré et la plage de raccord fournissent une vérification de compatibilité plus claire. La relation entre les dimensions du tube et le style de raccord peut influencer la prise, les conditions d'étanchéité, le comportement d'insertion ou le risque de fuite. Les éléments influençant la taille peuvent influencer la manière dont les surfaces de connexion interagissent avec les mesures du tube.

Mesure	Ce qu'elle décrit	Pourquoi elle affecte l'ajustement du raccord
Taille indiquée	La description de taille utilisée pour identifier un groupe de tubes	Elle peut fournir une référence initiale mais peut nécessiter une comparaison avec les dimensions réelles.
Diamètre intérieur	La mesure interne de l'ouverture du tube	Elle peut influencer les conditions d'insertion et la manière dont un raccord interagit avec l'intérieur du tube.
Diamètre extérieur	La mesure externe de la surface du tube	Elle peut influencer les conditions de prise et d'étanchéité pour les styles de raccords qui se connectent autour de l'extérieur du tube.
Épaisseur de paroi	La profondeur de matière entre les surfaces intérieure et extérieure	Elle peut influencer le comportement d'ajustement, la sensation d'insertion et le risque de mauvaise connexion.

Taille nominale du tube par rapport aux dimensions réelles

La taille nominale est une étiquette utilisée pour décrire un tube, tandis que les dimensions réelles déterminent les conditions physiques d'ajustement pour les raccords d'irrigation goutte à goutte. Une étiquette de taille peut identifier une catégorie de tube, mais le diamètre mesuré est nécessaire pour comprendre comment le tube peut interagir avec un raccord. La taille nominale n'est pas le contrôle d'ajustement final car les dimensions réelles influencent le résultat de la connexion.

Lorsqu'une étiquette de tube semble similaire à une autre étiquette de taille, la mesure réelle peut toujours produire un résultat d'ajustement différent. Le diamètre mesuré et la plage de raccord aident à évaluer les conditions de compatibilité possibles avant de sélectionner un connecteur. Par exemple, les étiquettes 1/2 pouce, 16 mm et 17 mm peuvent nécessiter une confirmation car l'étiquette seule peut ne pas indiquer si les dimensions du tube créent une connexion adaptée ou un risque d'inadéquation.

• Étiquette de taille : Une description de départ pour une catégorie de taille de tube.
• Dimension mesurée : La mesure réelle utilisée pour évaluer la compatibilité du raccord.
• Effet de compatibilité : Différentes dimensions sous des étiquettes similaires peuvent créer un résultat d'ajustement différent.

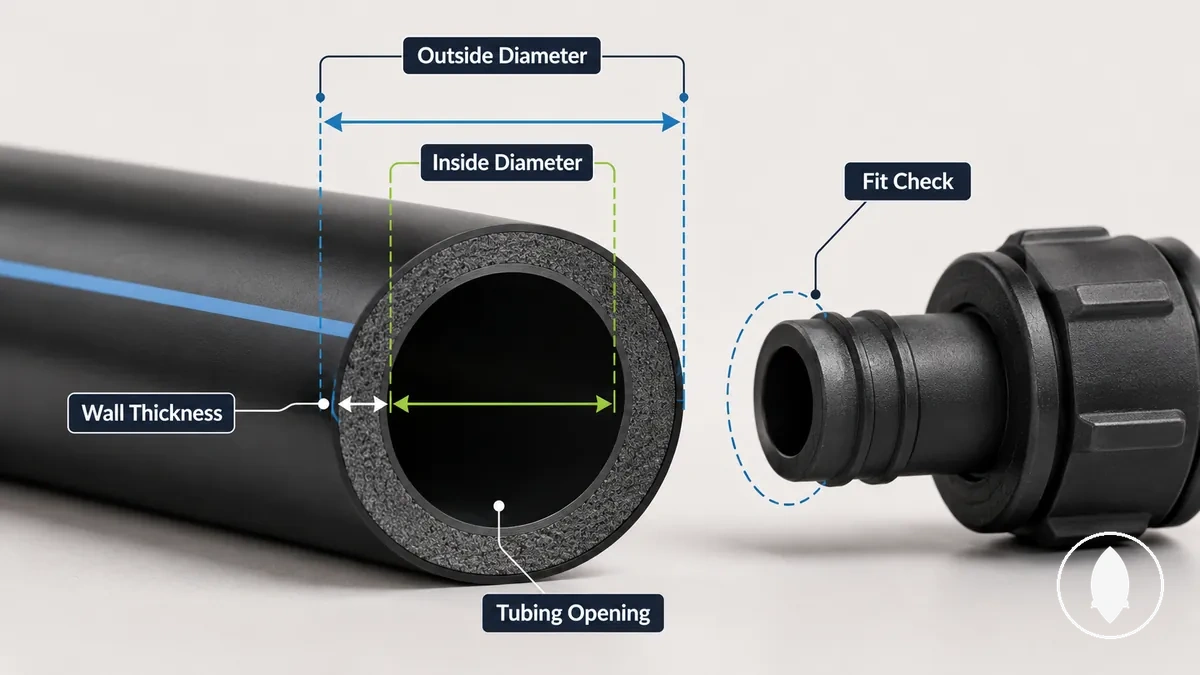

Diamètre intérieur et diamètre extérieur

Le diamètre intérieur et le diamètre extérieur décrivent deux mesures de tube différentes qui affectent la compatibilité des raccords d'irrigation goutte à goutte. Le diamètre intérieur concerne l'ouverture du tube et le chemin d'écoulement, tandis que le diamètre extérieur concerne la surface externe du tube utilisée par certains styles de raccords.

Le DI et le DE fournissent des signaux de compatibilité différents car les raccords d'irrigation goutte à goutte interagissent avec les tubes de différentes manières. Le diamètre intérieur peut influencer l'ajustement d'insertion et l'ouverture du tube, tandis que le diamètre extérieur peut influencer la manière dont un raccord à compression ou un autre style de connecteur crée des conditions de prise et d'étanchéité. Vérifier les deux mesures avec l'épaisseur de paroi et le style de raccord peut aider à identifier les risques d'ajustement possibles.

Mesure	Pertinence principale pour la compatibilité
Diamètre intérieur (DI)	Concerne l'ouverture du tube, le chemin d'écoulement et les conditions d'ajustement d'insertion.
Diamètre extérieur (DE)	Concerne la surface du tube où les conditions de prise et d'étanchéité peuvent dépendre du style de raccord.

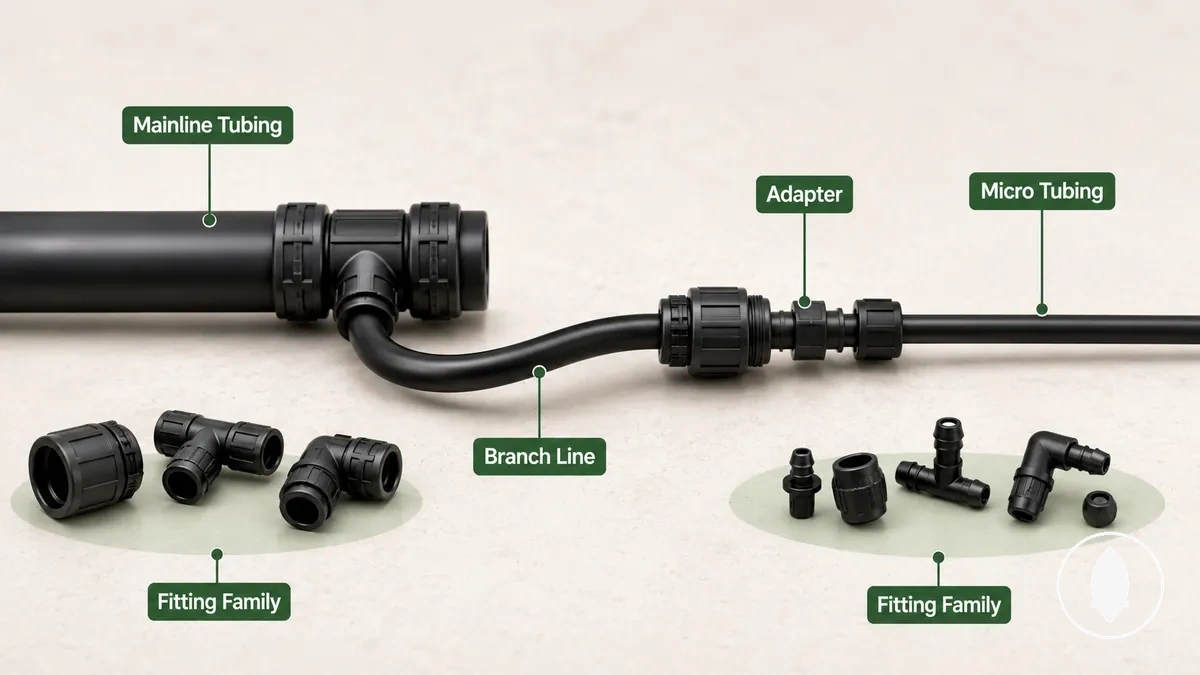

Tubes principaux et micro-tubes : plages de tailles

Le tube principal et le micro-tube sont des groupes de tubes distincts qui peuvent nécessiter des familles de raccords différentes. Le tube principal désigne la catégorie de ligne plus grande, tandis que le micro-tube désigne les connexions de branchement plus petites qui peuvent utiliser des considérations de taille de connecteur différentes.

Le groupe de tubes aide à déterminer quelle famille de raccords peut convenir à une connexion. Le tube principal peut utiliser des connecteurs principaux, tandis que le micro-tube peut utiliser des connecteurs plus petits ou des adaptateurs pour les transitions entre groupes de tubes. La compatibilité dépend des dimensions du tube, de la taille du connecteur et de l'objectif de la connexion plutôt que de la seule étiquette du tube.

Les plages de tailles des tubes principaux et des micro-tubes peuvent être comparées en regroupant les types de tubes avec leur utilisation de raccord typique et leurs vérifications de compatibilité.

Groupe de tubes	Famille de raccords courante	Vérification de compatibilité
Tube principal	Connecteur principal	Vérifiez les dimensions du tube et la taille du connecteur avant de sélectionner une connexion.
Micro-tube	Micro-connecteur à barbe	Vérifiez les dimensions du micro-tube et la plage de raccord pour la connexion prévue.
Connexion de transition	Adaptateur	Vérifiez les deux groupes de tubes lorsqu'une transition entre le tube principal et le micro-tube est nécessaire.

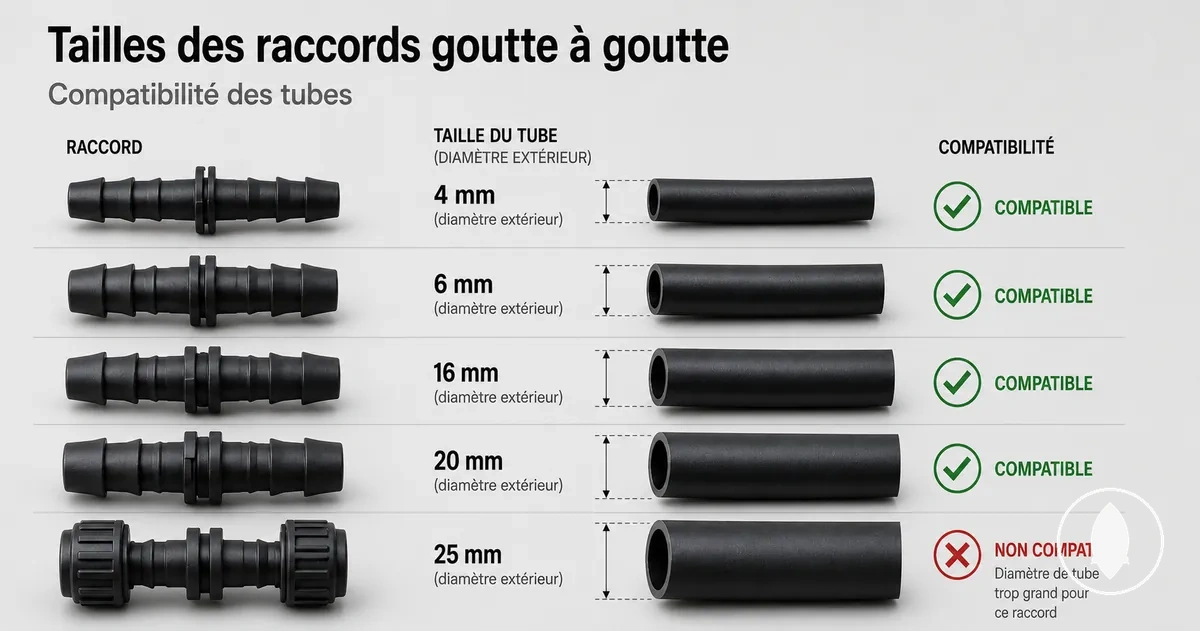

Correspondances courantes des tailles de raccords goutte à goutte

Les correspondances de tailles de raccords goutte à goutte offrent des indications pratiques pour associer les étiquettes de raccords aux groupes de tubes qu'elles desservent habituellement. Une correspondance de taille peut aider à identifier une voie de connexion possible, mais elle doit être considérée comme un point de départ plutôt que comme une règle de compatibilité universelle.

Le tableau ci-dessous organise les étiquettes de raccords courantes par groupe de tubes et par vérification de compatibilité à considérer. Ces lignes comparent des étiquettes telles que 1/2 pouce, 16 mm, 17 mm, 1/4 pouce et les transitions par adaptateur avec leur utilisation de raccord typique.

Étiquette du raccord	Groupe de tubes généralement associé	Vérification avant achat
1/2 pouce	Tube principal	Vérifiez les dimensions du tube et la taille du connecteur avant de sélectionner un raccord principal.
16 mm	Groupe de tubes principaux	Confirmez les dimensions mesurées et la plage de raccord lorsque la décision d'ajustement est incertaine.
17 mm	Groupe de tubes principaux	Comparez l'étiquette de taille avec les dimensions réelles avant d'effectuer une connexion.
1/4 pouce	Micro-tube	Vérifiez les dimensions du micro-tube et le type de connecteur utilisé pour la connexion de branchement.
Adaptateur	Transition tube principal et micro-tube	Vérifiez les deux groupes de tubes lorsqu'un adaptateur est utilisé pour connecter différentes tailles de tubes.

Les étiquettes de raccords peuvent aider à affiner le processus de sélection, mais la confirmation des mesures reste la vérification la plus sûre lorsque la compatibilité est incertaine. La décision finale d'ajustement dépend des dimensions du tube, de la plage de raccord et des conditions de connexion.

Raccords principaux 1/2 pouce, 16 mm et 17 mm

Les étiquettes 1/2 pouce, 16 mm et 17 mm décrivent des catégories courantes de tailles de tubes principaux, mais ces étiquettes nécessitent une confirmation par mesure avant de sélectionner un raccord compatible. La compatibilité du tube principal dépend de la relation entre l'étiquette nominale, le diamètre mesuré et la plage de raccord.

Une étiquette nominale peut aider à identifier une catégorie de raccord principal possible, mais l'étiquette seule peut ne pas indiquer la mesure réelle du tube. Le diamètre mesuré et la plage de raccord fournissent une vérification de compatibilité plus claire pour les connexions de tubes principaux 1/2 pouce, 16 mm et 17 mm. Si la plage de raccord ne correspond pas aux dimensions du tube, le résultat peut être un ajustement lâche, un ajustement serré ou une autre condition de mauvaise connexion.

Vérification des confusions d'étiquettes :

• Une étiquette nominale 1/2 pouce, 16 mm ou 17 mm doit être traitée comme une référence de départ plutôt que comme une preuve que les dimensions du tube correspondent.
• Vérifier le diamètre mesuré peut aider à confirmer si la plage de raccord convient à la connexion du tube principal.

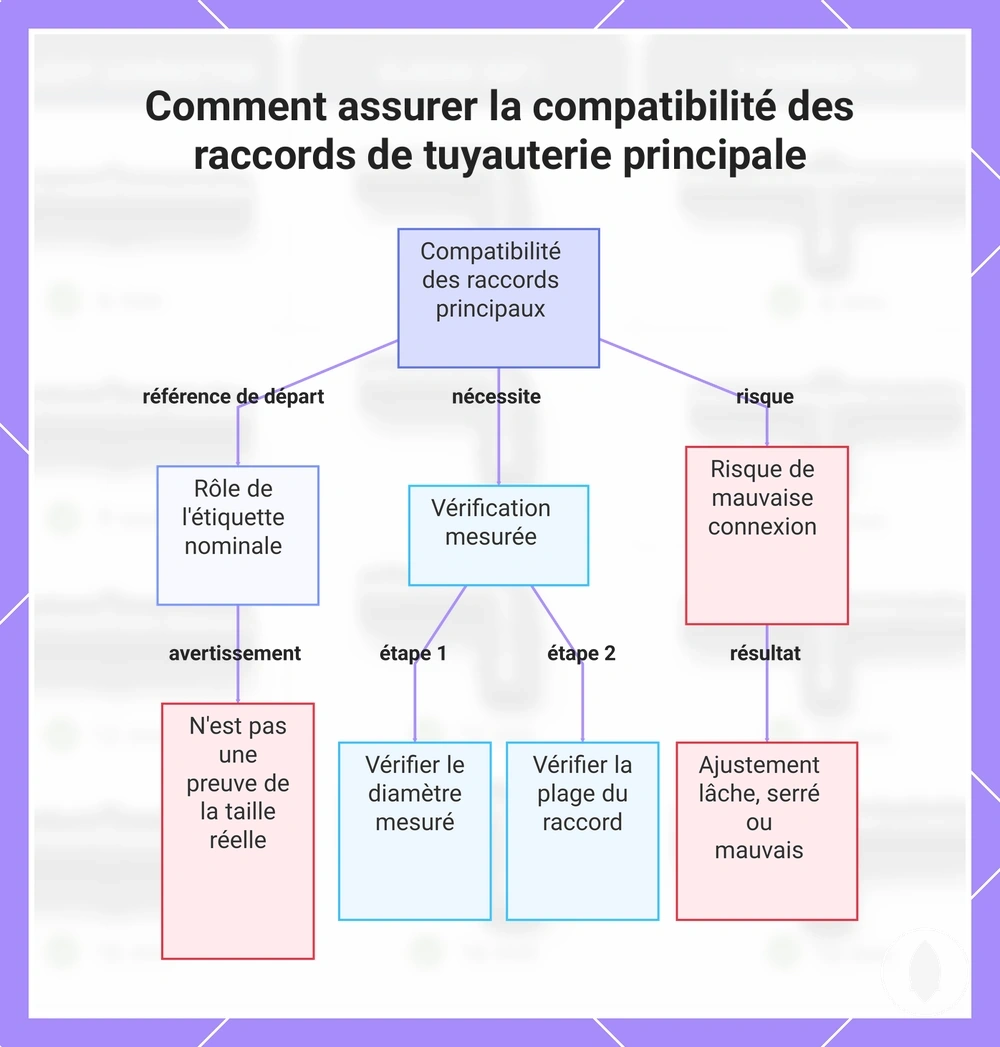

Ce graphique montre que les étiquettes nominales sur les raccords de tuyauterie principale nécessitent une confirmation mesurée pour éviter les mauvaises connexions.

Raccords pour micro-tubes 1/4 pouce

Les raccords pour micro-tubes 1/4 pouce connectent des branchements plus petits où la compatibilité du micro-tube dépend de la taille du tube, du type de connecteur et de l'ajustement d'insertion. Une connexion de raccord 1/4 pouce doit être évaluée en tenant compte du micro-tube, du connecteur à barbe et du branchement prévu.

Les micro-tubes et les connecteurs à barbe fonctionnent ensemble via une plage de raccord qui peut influencer la sécurité de la connexion. Le type de connecteur, l'ajustement d'insertion et l'état du tube peuvent affecter la force de maintien, tandis que les exigences de branchement aident à déterminer si la connexion est adaptée. Une vérification d'ajustement locale peut aider à confirmer la taille du micro-tube, le type de connecteur et le comportement de la connexion.

Vérification d'ajustement du micro-tube :

• Confirmez la taille du micro-tube avant de sélectionner une connexion de raccord 1/4 pouce.
• Vérifiez le type de connecteur à barbe et la sensation d'insertion lors de l'évaluation de la connexion.
• Considérez la force de maintien attendue après la connexion, car l'état du tube et le style du connecteur peuvent varier.
• Vérifiez les exigences de branchement avant d'utiliser un petit connecteur pour tube.

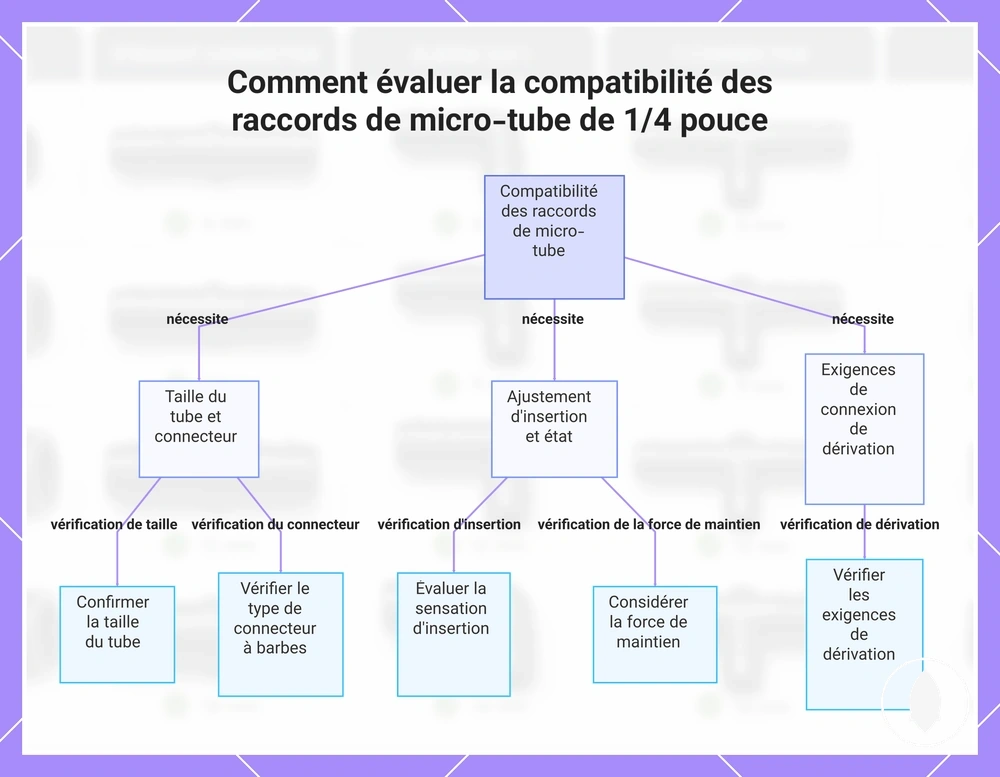

Ce schéma présente les facteurs clés et les vérifications nécessaires pour évaluer la compatibilité des raccords de micro-tube de 1/4 pouce.

Adaptateurs entre tube principal et micro-tube

Un adaptateur est nécessaire lorsqu'une connexion nécessite une transition entre un tube principal et un micro-tube. L'adaptateur résout un problème de transition de taille en connectant différents groupes de tubes plutôt qu'en remplaçant la sélection générale de raccords.

Le choix correct de l'adaptateur dépend du tube principal, du micro-tube, du type d'adaptateur, du sens de connexion et de la compatibilité qui en résulte. L'extrémité à barbe et le côté du tube doivent être vérifiés séparément, car chaque côté peut se connecter à un groupe de tubes différent. Un connecteur de transition peut nécessiter une confirmation du changement de taille, de la plage de raccord et du résultat d'ajustement avant utilisation.

Vérification de la transition par adaptateur :

• Tube source : Identifiez si la connexion commence à partir du tube principal ou du micro-tube.
• Tube cible : Confirmez le côté du tube auquel l'adaptateur doit se connecter.
• Extrémité de l'adaptateur : Vérifiez l'extrémité à barbe et le sens de connexion pour la transition prévue.
• Vérification de compatibilité : Confirmez les dimensions du tube et la plage de raccord pour évaluer le résultat final d'ajustement.

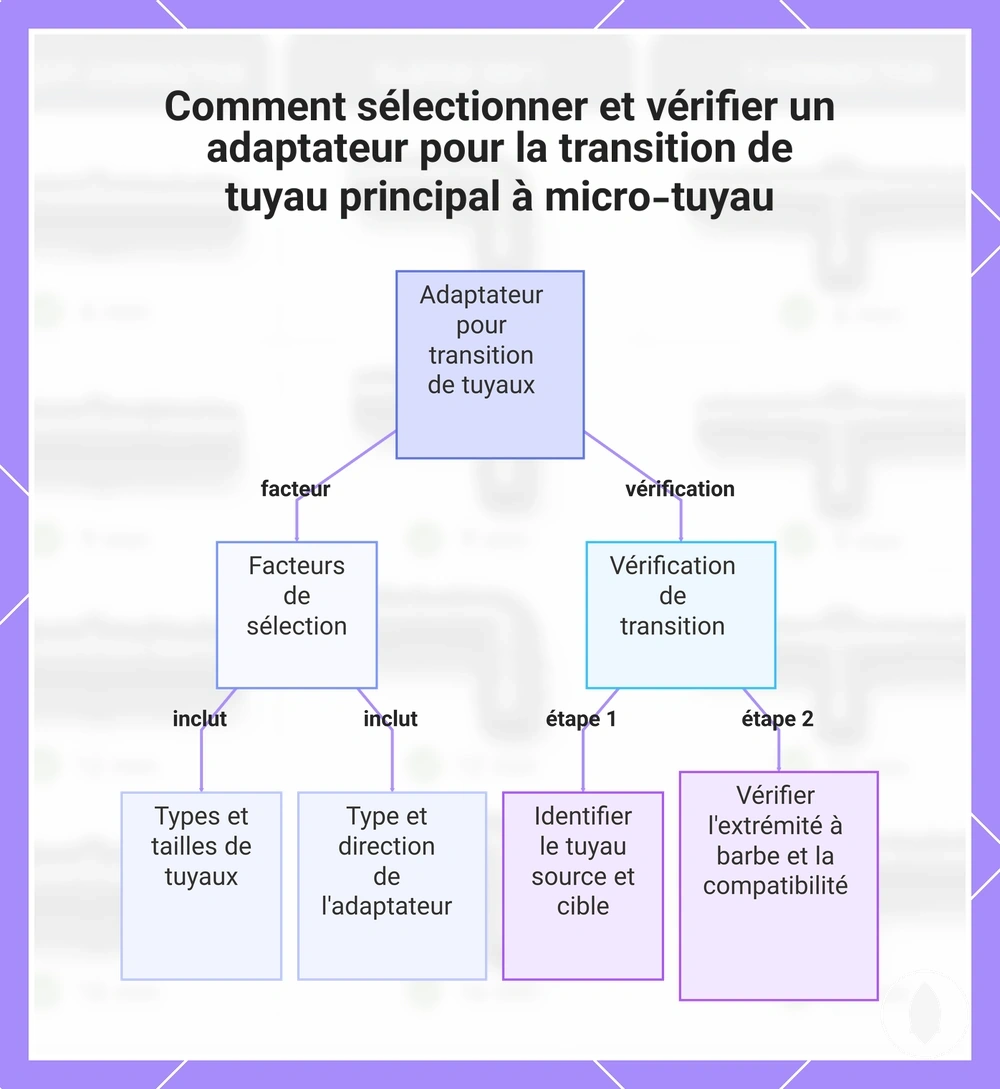

Ce graphique présente les facteurs de sélection clés et les étapes de vérification de transition pour choisir un adaptateur entre le tuyau principal et le micro-tuyau.

Styles de raccords et leurs règles de compatibilité

Le style du raccord modifie la règle de compatibilité même lorsque l'étiquette de taille du tube semble correcte. Les raccords à barbe, les raccords à compression et les adaptateurs filetés vérifient l'ajustement par des conditions physiques différentes, donc différents styles jugent l'ajustement différemment.

Un raccord à barbe utilise une méthode de prise qui concerne l'insertion du tube et les conditions de maintien du tube. Un raccord à compression repose sur la surface d'étanchéité et la relation avec le diamètre extérieur pour ses conditions de connexion. Un adaptateur fileté peut créer une transition où le sens de connexion et le côté du tube influencent la vérification de compatibilité. Le style de raccord adapté peut dépendre de la taille du tube, de la conception du raccord et des exigences de connexion.

Différents styles de raccords appliquent des règles de compatibilité différentes lorsque la taille du tube est impliquée. La comparaison ci-dessous montre les différences liées à la taille, tandis que les différences de compatibilité selon les types fournissent un contexte plus large au-delà de cet axe de compatibilité basé sur la taille des tubes.

Style de raccord	Ce qu'il vérifie	Principal risque de compatibilité
Raccord à barbe	Méthode de prise et conditions d'insertion avec le tube	Une prise ou des conditions d'insertion inadaptées du tube peuvent affecter la connexion.
Raccord à compression	Surface d'étanchéité et relation avec le diamètre extérieur	Les conditions d'étanchéité peuvent ne pas convenir aux dimensions du tube ou aux exigences du raccord.
Adaptateur fileté	Point de transition, sens de connexion et côté du tube	Une inadéquation entre la transition et la connexion du tube peut affecter la compatibilité.

Raccords à barbe et maintien du tube

Un raccord à barbe repose sur l'insertion et le maintien du tube pour créer une connexion adaptée avec un tube flexible. Le diamètre de la barbe, la paroi intérieure du tube et l'état du tube peuvent influencer la manière dont le raccord à barbe interagit avec le tube. Le raccord à barbe se connecte via la relation entre la barbe et le maintien du tube.

Un raccord à barbe utilise son profil de barbe et la résistance à l'insertion pour maintenir le contact avec le tube. La paroi intérieure du tube peut affecter l'ajustement du maintien, tandis que l'état du tube peut influencer la force de maintien qui en résulte. Vérifier la correspondance de taille, la résistance à l'insertion et l'état de la connexion peut aider à évaluer la compatibilité. La force de maintien doit être évaluée en fonction de l'état du tube et du connecteur plutôt que considérée comme un résultat garanti.

Vérification d'ajustement du raccord à barbe :

• Confirmez la correspondance de taille entre le raccord à barbe et le tube avant d'effectuer la connexion.
• Considérez la résistance à l'insertion et si le tube répond de manière appropriée au connecteur.
• Vérifiez l'état du tube car la flexibilité et l'état du matériau peuvent influencer le maintien du tube.
• Examinez le maintien après la connexion pour évaluer si la prise du tube reste adaptée à l'utilisation prévue.

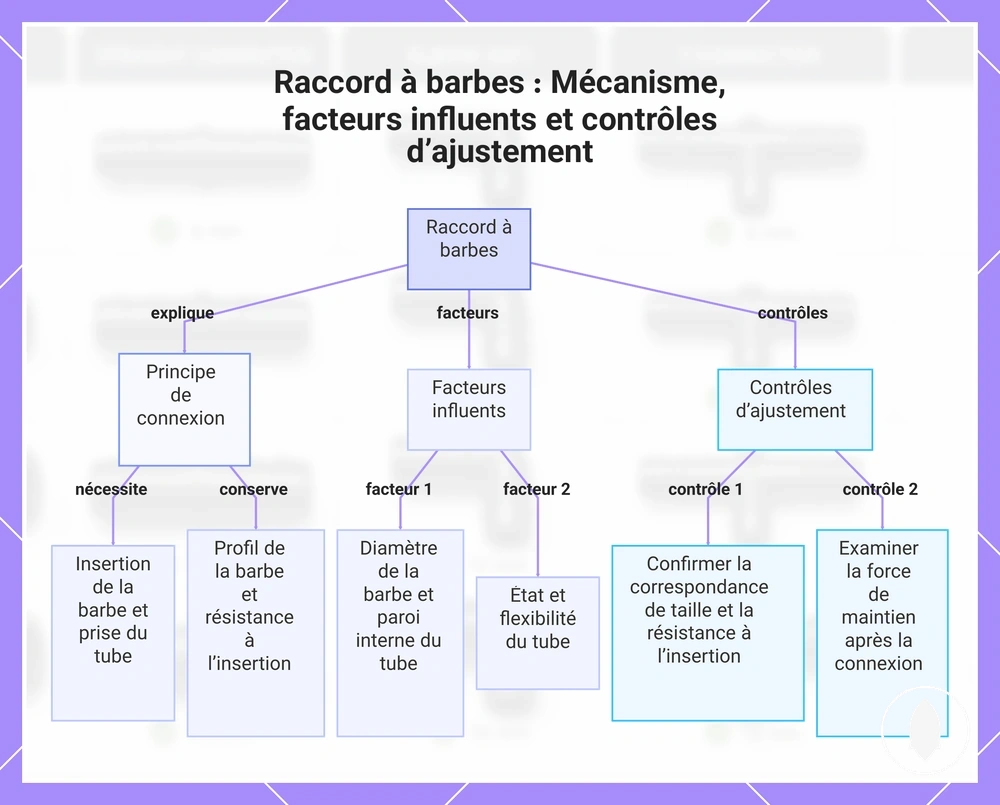

Ce graphique explique comment les raccords à barbes créent une prise sur les tubes flexibles, les facteurs qui affectent la force de maintien et les contrôles clés pour évaluer la compatibilité.

Raccords à compression et ajustement du diamètre extérieur

Un raccord à compression dépend du diamètre extérieur du tube et de la forme du tube pour créer une connexion adaptée. Le DE est une condition de compatibilité principale car l'étanchéité par compression repose sur la manière dont le raccord interagit avec la surface du tube. La compatibilité d'un raccord à compression dépend du diamètre extérieur plutôt que de la seule étiquette de taille du tube.

Un raccord à compression utilise une surface d'étanchéité et des conditions d'étanchéité par compression qui peuvent varier selon les dimensions et l'état du tube. Le diamètre extérieur, la rondeur et l'état de la paroi influencent la manière dont la plage de raccord interagit avec le tube. Une inadéquation du DE peut augmenter le risque de fuite ou de déconnexion lorsque les conditions du tube et du raccord ne correspondent pas. Vérifier les conditions pertinentes aide à évaluer la compatibilité avant de sélectionner une connexion.

Critères d'ajustement par compression :

• Diamètre extérieur (DE) : Confirmez que le diamètre extérieur du tube convient à la plage du raccord à compression.
• Rondeur : Considérez si la forme du tube permet un contact uniforme avec la surface d'étanchéité.
• État de la paroi : Vérifiez si l'état du tube peut influencer l'étanchéité par compression.
• Plage d'ajustement : Vérifiez que la plage de raccord correspond aux dimensions du tube et aux exigences de connexion.

Adaptateurs filetés et transitions de taille

Un adaptateur fileté gère une transition entre des composants filetés et des connexions de tube en séparant le côté fileté du côté orienté vers le tube. La taille du filetage identifie le point de connexion fileté, tandis que le côté du tube nécessite une vérification de compatibilité distincte. Les adaptateurs filetés nécessitent donc des considérations à la fois sur le filetage et sur le tube.

Un adaptateur fileté se connecte via un côté fileté et une extrémité de connecteur pour tube qui peuvent servir à des fins de connexion différentes. La taille du filetage et le côté du tube doivent être vérifiés indépendamment, car une étiquette de filetage ne confirme pas la compatibilité du tube. Le résultat de la transition dépend de l'ajustement de l'adaptateur, du sens de connexion et de la relation entre le côté fileté et le côté du tube. Une vérification de la taille du côté du tube aide à confirmer si l'extrémité du connecteur convient à la connexion de tube prévue.

Distinction de l'adaptateur fileté :

• Côté orienté vers le tube : Vérifiez l'extrémité du connecteur pour tube et les exigences du tube séparément de la connexion filetée.
• Côté fileté : Vérifiez la taille du filetage et les exigences de la connexion filetée indépendamment du côté du tube.

Liste de vérification de compatibilité avant d'acheter des raccords d'irrigation goutte à goutte

Une liste de vérification de compatibilité vérifie le tube, le style de raccord et l'objectif de connexion avant de vérifier le prix. Le rôle de la liste de vérification est de confirmer si les informations disponibles soutiennent une décision de procéder, de re-mesurer ou de choisir une famille de connecteurs différente.

La liste de vérification de compatibilité utilise plusieurs catégories de vérification au lieu de se fier à une seule étiquette de tube ou description de raccord. L'étiquette du tube, les dimensions mesurées, le style de raccord, le matériau de la paroi et l'objectif de connexion contribuent tous à la vérification de compatibilité avant de sélectionner un raccord.

Vérification de la liste de compatibilité :

• Étiquette du tube : Vérifiez l'étiquette du tube comme point de référence avant de la comparer avec d'autres conditions de compatibilité.
• Dimensions mesurées : Confirmez les dimensions mesurées lorsque la taille du tube ou la relation avec le raccord est incertaine.
• Style de raccord : Vérifiez si le style de raccord convient à la méthode de connexion prévue et aux conditions du tube.
• Matériau de la paroi : Considérez le matériau de la paroi car la construction du tube peut influencer les conditions de connexion.
• Utilisation branchement ou principal : Identifiez si le raccord est destiné à une connexion de branchement ou principale.
• Connexion d'extrémité : Vérifiez l'extrémité du connecteur et l'objectif de connexion avant de décider de la compatibilité.

Lorsque les conditions de la liste de vérification sont alignées, la connexion peut être réalisée. Si les informations ne soutiennent pas une décision d'ajustement claire, re-mesurez ou choisissez une famille de connecteurs différente. Pour les règles de sélection après mesure, l'étape suivante consiste à examiner les critères de choix supplémentaires.

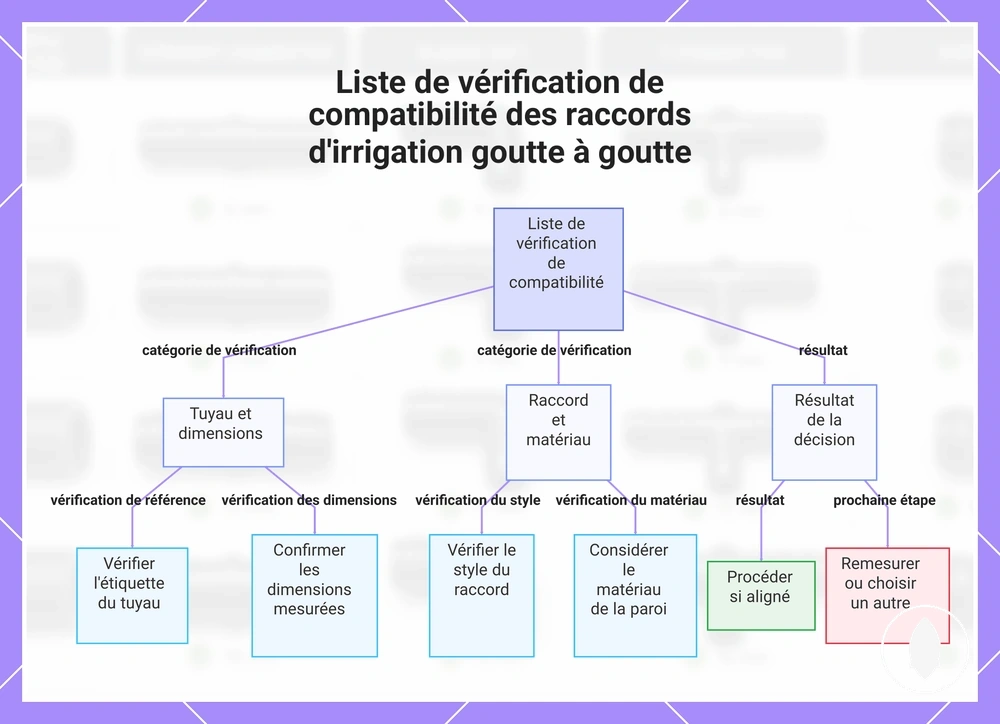

Ce graphique présente les principales catégories de vérification et le résultat de la décision pour vérifier la compatibilité des raccords d'irrigation goutte à goutte.

Faire correspondre l'étiquette du tube aux dimensions mesurées

L'étiquette du tube est un point de départ, mais la compatibilité dépend de la vérification de l'étiquette par rapport aux dimensions mesurées. Une étiquette de taille peut identifier le groupe de tubes, tandis que les dimensions mesurées fournissent la vérification de compatibilité nécessaire avant de sélectionner un raccord. L'étiquette du tube doit être vérifiée par rapport aux dimensions avant de prendre une décision finale.

La liste ci-dessous compare l'étiquette du tube avec les mesures et les conditions de raccord qui affectent la connexion. Utilisez ces vérifications pour décider de procéder, d'éviter une inadéquation ou de re-mesurer avant de sélectionner un raccord.

• Étiquette du tube : Vérifiez l'étiquette de taille comme référence et comparez-la avec les informations réelles du tube avant de procéder.
• DE : Vérifiez la mesure du diamètre extérieur lorsque la plage de raccord dépend de la surface du tube.
• DI : Vérifiez la mesure du diamètre intérieur lorsque l'ouverture du tube est pertinente pour la connexion.
• Plage de raccord : Confirmez que la plage de raccord correspond aux dimensions mesurées avant de sélectionner le connecteur.

Vérifier le style de raccord par rapport à la paroi et au matériau du tube

La paroi du tube et l'état du matériau peuvent affecter la compatibilité du style de raccord et la fiabilité de l'ajustement. La relation entre la paroi du tube, le matériau du tube et le style de raccord aide à déterminer comment la connexion peut se comporter. L'épaisseur de paroi et l'état du matériau sont des facteurs clés lors de la vérification de la compatibilité.

Différents états du tube peuvent influencer la flexibilité, la résistance à l'insertion et le comportement d'étanchéité. La paroi du tube et l'état du matériau peuvent affecter la manière dont un raccord à barbe assure la prise ou dont un joint de compression se forme. Vérifier ces conditions aide à qualifier la fiabilité de l'ajustement avant de sélectionner un style de raccord. La décision finale sur le style de raccord dépend des caractéristiques du tube et des exigences de connexion.

Critères de compatibilité de la paroi et du matériau :

• Flexibilité : Vérifiez la flexibilité du tube car elle peut influencer la résistance à l'insertion et l'ajustement de la connexion.
• Épaisseur de paroi : Examinez l'épaisseur de paroi car elle peut affecter la manière dont le raccord interagit avec la paroi du tube.
• État du matériau : Considérez l'état du matériau du tube car il peut influencer la compatibilité et la fiabilité de l'ajustement.
• Joint de compression : Vérifiez le comportement du joint de compression lorsque le style de raccord dépend du contact d'étanchéité.

Confirmer les besoins de connexion : branchement, ligne principale et extrémité

Le rôle de la connexion aide à déterminer le type de connecteur et la transition de taille nécessaires avant de choisir un raccord. Une même taille de tube peut nécessiter des choix de connecteurs différents selon que la connexion est une continuation de ligne principale, une connexion de branchement, une connexion de micro-tube ou une fermeture d'extrémité. Le rôle de la connexion agit comme un filtre de taille avant de sélectionner un raccord.

La liste de décision ci-dessous vérifie le rôle de la ligne et le besoin de connecteur avant de faire un choix de taille. Vérifier l'objectif de la connexion aide à déterminer s'il faut procéder, vérifier la transition de taille ou choisir un type de connecteur adapté au rôle de la connexion.

• Continuation de ligne principale : Vérifiez si la connexion prolonge une ligne principale et confirmez le type de connecteur requis pour ce rôle de ligne.
• Transition de branchement : Vérifiez si la connexion crée un branchement et si le connecteur prend en charge la transition de taille nécessaire.
• Connexion de micro-tube : Confirmez les exigences de connexion du micro-tube avant de sélectionner un type de connecteur ou un raccord de transition.
• Fermeture d'extrémité : Vérifiez si la connexion est une fermeture d'extrémité et confirmez le raccord d'extrémité ou le besoin de connecteur requis.

Symptômes de mauvais ajustement et causes probables liées à la taille

Un mauvais ajustement peut se manifester par un raccord desserré, une insertion serrée, une fuite ou une déconnexion, mais ces symptômes peuvent avoir différentes causes possibles. Une cause liée à la taille peut être attribuée à une inadéquation d'attribut entre le raccord et le tube, mais le symptôme seul ne confirme pas la source. L'étape de vérification suivante consiste à examiner les conditions de connexion et les facteurs de taille probables.

Le tableau ci-dessous relie les symptômes courants de mauvais ajustement aux problèmes d'attribut probables et aux vérifications qui peuvent aider à identifier la cause. Les symptômes de mauvais ajustement et les causes probables liées à la taille doivent être considérés comme un contrôle de diagnostic plutôt que comme un processus de réparation complet.

Symptôme	Problème d'attribut probable	Vérification	Ce que cela signifie
Raccord desserré	Inadéquation possible de taille entre le raccord et le tube	Vérifiez la taille du raccord et les dimensions du tube	La connexion peut ne pas avoir des conditions de prise adaptées.
Insertion serrée	Inadéquation possible entre la taille du raccord et l'ouverture du tube	Vérifiez la plage de raccord et les dimensions du tube	La connexion peut nécessiter une évaluation de compatibilité différente.
Fuite	Inadéquation d'ajustement possible ou problème de condition de connexion	Vérifiez le raccord, le tube et les conditions de connexion	Une fuite peut indiquer une mauvaise condition de connexion. Les fuites causées par un mauvais ajustement peuvent nécessiter un diagnostic supplémentaire.
Déconnexion	Inadéquation d'ajustement possible ou condition de pression	Vérifiez la compatibilité du raccord et la connexion du tube	Une déconnexion peut impliquer une inadéquation d'ajustement ou d'autres conditions. Les raccords qui se détachent peuvent nécessiter la vérification de plusieurs causes possibles.

Ces symptômes peuvent se chevaucher avec des conditions de pression, des facteurs d'installation ou des conditions de tube usé, donc la taille doit être traitée comme une partie du processus de vérification plutôt que comme le seul diagnostic.

Raccords trop desserrés

Un ajustement desserré peut suggérer un problème de compatibilité entre le raccord et le tube, mais il ne confirme pas une cause unique. Un raccord desserré peut être lié au DE du tube, au DI du tube, à la plage de raccord ou à l'état du tube. Ces causes possibles liées à la taille doivent être vérifiées avant de prendre une décision de connexion.

Une connexion desserrée peut se produire lorsque le raccord et le tube ne créent pas les conditions de prise attendues. Vérifier le DE du tube, le DI du tube, l'état de la paroi et la famille de raccords peut aider à identifier si une inadéquation d'attribut peut contribuer au problème. Un tube usé peut également affecter les conditions de prise et augmenter le risque de fuite ou de déconnexion. L'étape de vérification suivante consiste à comparer les exigences du raccord avec les dimensions et l'état du tube.

Vérification des causes d'ajustement desserré :

• Inadéquation du DE : Vérifiez si le DE du tube correspond à la plage de raccord car une dimension extérieure inadaptée peut contribuer à un ajustement desserré.
• Inadéquation du DI : Vérifiez le DI du tube lorsque la relation d'ajustement interne peut affecter l'état de la connexion.
• Tube usé : Examinez l'état de la paroi et les signes d'usure du tube car une perte de prise peut affecter la connexion.
• Mauvaise famille de raccords : Confirmez que la famille de raccords convient au tube et à l'objectif de connexion avant de sélectionner une autre option de connecteur.

Raccords trop serrés pour l'insertion

Une insertion trop serrée peut suggérer un problème de compatibilité entre le raccord et le tube, mais la cause peut varier. Une résistance excessive à l'insertion peut être liée à la taille du tube, à la rigidité du tube, à la taille de la barbe ou à un mauvais style de raccord. Ces conditions doivent être vérifiées avant de porter un jugement sur la connexion.

Un raccord serré peut indiquer que l'ouverture du tube et le diamètre du raccord ne créent pas une condition de connexion adaptée. Vérifier la taille du tube, la rigidité du matériau et les exigences du raccord peut aider à identifier si la difficulté d'insertion est liée à la compatibilité. La connexion doit être évaluée avec un jugement sûr plutôt qu'avec des méthodes forcées qui pourraient augmenter le risque de dommage. L'étape de vérification suivante consiste à comparer les conditions du tube et du raccord avant de décider de la connexion.

Vérification des causes d'ajustement serré :

• Taille du tube : Vérifiez que la taille du tube convient à la plage de raccord car une inadéquation peut contribuer à une résistance excessive à l'insertion.
• Taille de la barbe : Vérifiez la taille de la barbe car le diamètre du raccord peut ne pas correspondre à l'ouverture du tube.
• Rigidité du matériau : Considérez la rigidité du tube et l'état du matériau car la flexibilité peut influencer la résistance à l'insertion.
• Risque de dommage : Utilisez un jugement sûr lors de la vérification de la connexion car des conditions de raccord inadaptées peuvent augmenter le risque d'endommagement du tube ou du raccord.

Raccords qui fuient ou se déconnectent après la connexion

Les fuites ou déconnexions après la connexion peuvent indiquer une mauvaise correspondance de taille, une prise faible ou un style de connexion incompatible, mais le symptôme ne confirme pas une cause unique. Une fuite ou une déconnexion peut suggérer une inadéquation d'ajustement entre le raccord et le tube. La première étape de diagnostic consiste à vérifier la correspondance de taille et les conditions de prise avant d'en supposer la cause.

La liste de diagnostic rapide ci-dessous sépare les symptômes courants post-connexion et les conditions qui peuvent y contribuer. Un raccord, l'état du tube, une condition de pression ou une inadéquation du style de connexion peuvent influencer le résultat. Le diagnostic doit identifier la vérification suivante plutôt que de supposer une seule cause.

• Fuite au joint : Une fuite peut suggérer une mauvaise correspondance de taille ou des conditions de prise faibles, vérifiez donc les points de connexion du raccord et du tube.
• Glissement sous pression : Une déconnexion peut indiquer une prise faible ou une condition de pression qui nécessite de vérifier l'inadéquation d'ajustement et les conditions de connexion.
• Défaillance répétée : Une défaillance répétée après reconnexion peut suggérer une inadéquation d'ajustement récurrente, vérifiez donc les conditions du raccord, du tube et de la connexion.
• Causes non liées à la taille : Si les conditions de taille semblent adaptées, vérifiez si les conditions de pression ou les facteurs d'installation peuvent contribuer au diagnostic.

Une fuite ou une déconnexion ne doit pas être automatiquement traitée comme un problème de taille uniquement. Les conditions de pression, les facteurs d'installation ou l'état du tube peuvent contribuer et peuvent nécessiter une vérification de diagnostic distincte.

Kits de tailles de raccords d'irrigation goutte à goutte et assortiments de connecteurs

Un kit de tailles de raccords ou un assortiment de connecteurs peut être utile lorsque les tailles de tubes et les styles de raccords ont déjà été vérifiés. Ces kits sont plus utiles lorsque les tailles incluses et les options de connexion correspondent aux exigences de compatibilité connues.

Un kit de tailles de raccords doit être évalué sur la manière dont ses tailles incluses s'alignent sur les conditions vérifiées du tube et du raccord. Un assortiment de connecteurs peut convenir à différents rôles de connexion lorsque la couverture du tube principal, la couverture du micro-tube et la présence d'adaptateurs correspondent aux exigences prévues. La décision dépend du fait que l'assortiment prend en charge la taille et les besoins de connecteur requis plutôt que du nombre d'options incluses. Si la couverture ne correspond pas aux exigences vérifiées, il peut être préférable d'éviter l'inadéquation.

Situation du kit	Couverture nécessaire	Risque de compatibilité	Décision
Assortiment de départ	Tailles incluses qui correspondent aux besoins de connexion vérifiés	Les tailles incluses peuvent ne pas convenir aux tailles de tubes ou aux styles de raccords requis	Envisagez lorsque les tailles et types de connecteurs requis sont déjà connus.
Kit de réparation	Couverture pour un besoin de raccord ou de connexion connu	Les tailles inutilisées peuvent ne pas répondre à la condition de compatibilité réelle	Utilisez lorsque les exigences de connexion ont déjà été vérifiées.
Système multi-tailles	Couverture de connecteurs pour différents besoins de tubes vérifiés	L'absence d'adaptateur ou des transitions de taille inadaptées peuvent limiter la compatibilité	Examinez la couverture des tubes et les besoins de connecteurs avant de sélectionner.

Un kit de réparation peut être utile lorsqu'un besoin de connexion spécifique est déjà identifié, tandis qu'un kit de départ peut convenir aux situations où plusieurs tailles vérifiées sont nécessaires. Un système multi-tailles peut nécessiter des vérifications supplémentaires car différents rôles de tubes peuvent impliquer différents besoins de connecteurs. Un assortiment de connecteurs doit prendre en charge les conditions de compatibilité vérifiées avant une vérification de prix.

La sélection doit être basée sur les tailles incluses, la couverture des tubes, les styles de raccords et la présence d'adaptateurs plutôt que sur la seule taille de l'assortiment. Confirmez les conditions de compatibilité avant de choisir un kit de tailles de raccords ou un assortiment de connecteurs.

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.
