Compatibilidade de medidas de conexões para irrigação por gotejamento

A compatibilidade de medidas de conexões para irrigação por gotejamento depende das dimensões do tubo, do estilo da conexão e do uso da ligação, e não apenas do rótulo de tamanho. Uma conexão compatível exige verificar como as conexões de irrigação por gotejamento se relacionam com o tubo ao qual se conectam, incluindo as dimensões do tubo, o estilo da conexão e a finalidade da ligação.

As conexões para irrigação por gotejamento são componentes de ligação que unem, redirecionam, fazem transição ou fecham partes de uma linha de irrigação. Um tamanho nominal pode descrever um grupo de tubos, mas o encaixe real depende de dimensões medidas, como diâmetro interno e diâmetro externo. O guia de conexões para irrigação por gotejamento fornece o contexto mais amplo das conexões, enquanto esta página se concentra nas verificações de compatibilidade que ajudam a reduzir os riscos de mau encaixe.

Um jardineiro substituindo um conector ou expandindo um layout pode ver rótulos de tamanho semelhantes em diferentes produtos de tubo, mas a conexão ainda pode exigir verificação. Tubos principais e microtubos podem usar famílias de conexões diferentes, e conexões de barbilhões, conexões de compressão e adaptadores podem depender de condições de encaixe diferentes. Verificar as medidas do tubo antes de selecionar um conector pode ajudar a identificar possíveis problemas de mau encaixe, como vazamentos, conexões soltas ou desconexões.

Essa abordagem de compatibilidade cria um caminho mais claro para comparar o tamanho das conexões, a compatibilidade dos tubos e os requisitos de conexão. As seções posteriores examinam fatores de medição, estilos de conexão, verificações de compatibilidade e sintomas comuns de mau encaixe, sem tratar os rótulos isoladamente como prova de compatibilidade.

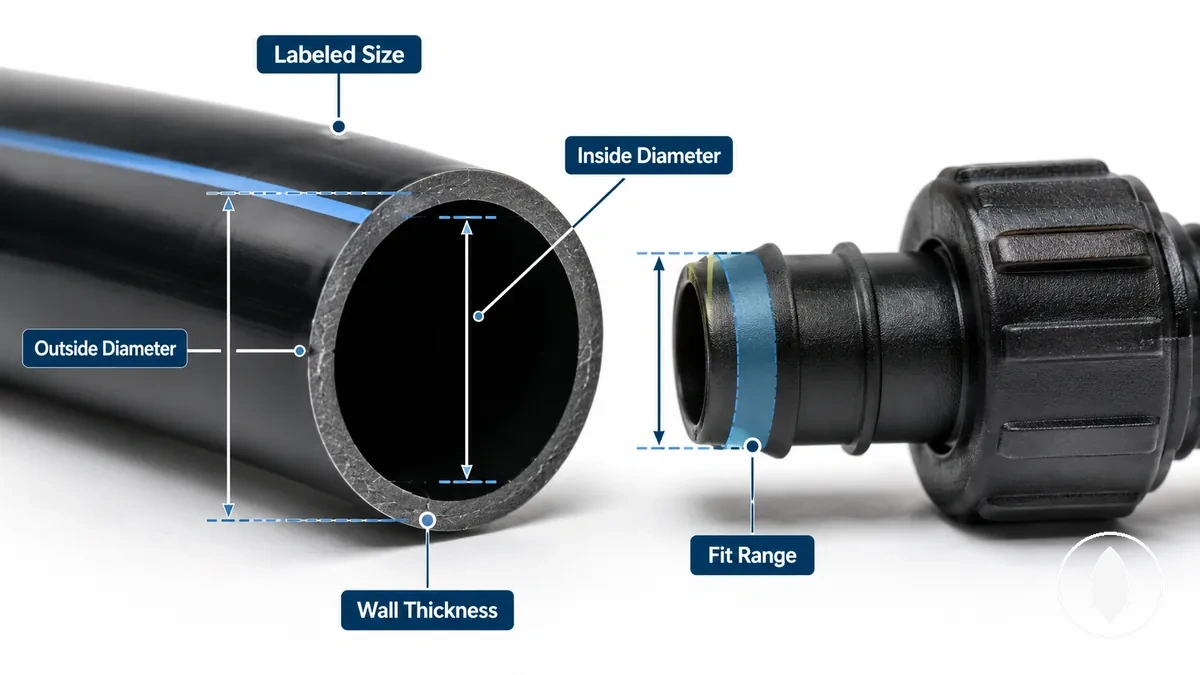

Medidas dos tubos que controlam o encaixe das conexões

A medida do tubo determina se as conexões de irrigação por gotejamento podem agarrar, vedar ou inserir corretamente. Uma conexão depende do tamanho rotulado, do diâmetro real e do comportamento da parede, e não apenas do rótulo de tamanho.

A medida do tubo descreve as características físicas que influenciam o encaixe do conector. O diâmetro interno e o diâmetro externo fornecem diferentes pontos de medição, enquanto a espessura da parede pode influenciar como uma conexão interage com o tubo. Essas medidas ajudam a explicar por que um tamanho rotulado pode exigir confirmação por meio de dimensões reais antes de selecionar um conector.

O rótulo de tamanho do tubo pode servir como referência inicial, mas o diâmetro medido e a faixa de encaixe fornecem uma verificação de compatibilidade mais clara. A relação entre as dimensões do tubo e o estilo da conexão pode influenciar a aderência, as condições de vedação, o comportamento de inserção ou o risco de vazamento. As partes que afetam a medida da conexão também podem influenciar como as superfícies de conexão interagem com as medidas do tubo.

Medida	O que descreve	Por que afeta o encaixe
Tamanho rotulado	A descrição de tamanho usada para identificar um grupo de tubos	Pode fornecer uma referência inicial, mas pode precisar de comparação com dimensões reais.
Diâmetro interno	A medida interna da abertura do tubo	Pode influenciar as condições de inserção e como uma conexão interage com o interior do tubo.
Diâmetro externo	A medida externa da superfície do tubo	Pode influenciar as condições de aderência e vedação para estilos de conexão que se conectam ao redor da parte externa do tubo.
Espessura da parede	A profundidade do material entre as superfícies interna e externa	Pode influenciar o comportamento do encaixe, a sensação de inserção e o risco de uma conexão inadequada.

Tamanho nominal do tubo versus dimensões reais

O tamanho nominal é um rótulo usado para descrever o tubo, enquanto as dimensões reais determinam as condições físicas de encaixe para conexões de irrigação por gotejamento. Um rótulo de tamanho pode identificar uma categoria de tubo, mas o diâmetro medido é necessário para entender como o tubo pode interagir com uma conexão. O tamanho nominal não é a verificação final de encaixe, pois as dimensões reais influenciam o resultado da conexão.

Quando um rótulo de tubo parece semelhante a outro, a medida real ainda pode gerar um resultado de encaixe diferente. O diâmetro medido e a faixa de encaixe ajudam a avaliar as possíveis condições de compatibilidade antes de um conector ser selecionado. Por exemplo, rótulos de 1/2 polegada, 16mm e 17mm podem exigir confirmação, pois o rótulo isolado pode não mostrar se as dimensões do tubo criam uma conexão adequada ou um risco de incompatibilidade.

• Rótulo de tamanho: Uma descrição inicial para uma categoria de tamanho de tubo.
• Dimensão medida: A medição real usada para avaliar a compatibilidade da conexão.
• Efeito na compatibilidade: Dimensões diferentes sob rótulos semelhantes podem gerar um resultado de encaixe diferente.

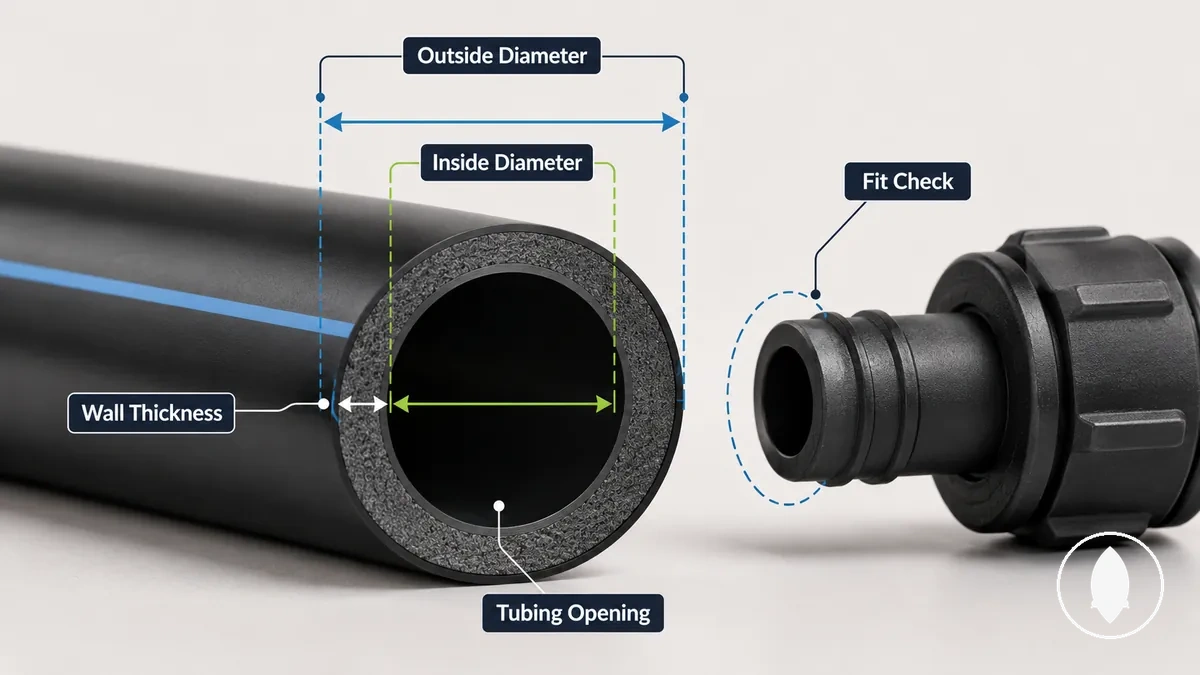

Diâmetro interno e diâmetro externo

O diâmetro interno e o diâmetro externo descrevem duas medidas diferentes do tubo que afetam a compatibilidade das conexões de irrigação por gotejamento. O diâmetro interno se relaciona com a abertura do tubo e o caminho do fluxo, enquanto o diâmetro externo se relaciona com a superfície externa do tubo usada por certos estilos de conexão.

O DI e o DE fornecem sinais de compatibilidade diferentes, pois as conexões de irrigação por gotejamento interagem com o tubo de maneiras distintas. O diâmetro interno pode influenciar o encaixe de inserção e a abertura do tubo, enquanto o diâmetro externo pode influenciar como um conector de compressão ou outro estilo cria condições de aderência e vedação. Verificar ambas as medidas com a espessura da parede e o estilo da conexão pode ajudar a identificar possíveis riscos de encaixe.

Medida	Principal relevância para compatibilidade
Diâmetro interno (DI)	Relaciona-se com a abertura do tubo, o caminho do fluxo e as condições de encaixe por inserção.
Diâmetro externo (DE)	Relaciona-se com a superfície do tubo onde as condições de aderência e vedação podem depender do estilo da conexão.

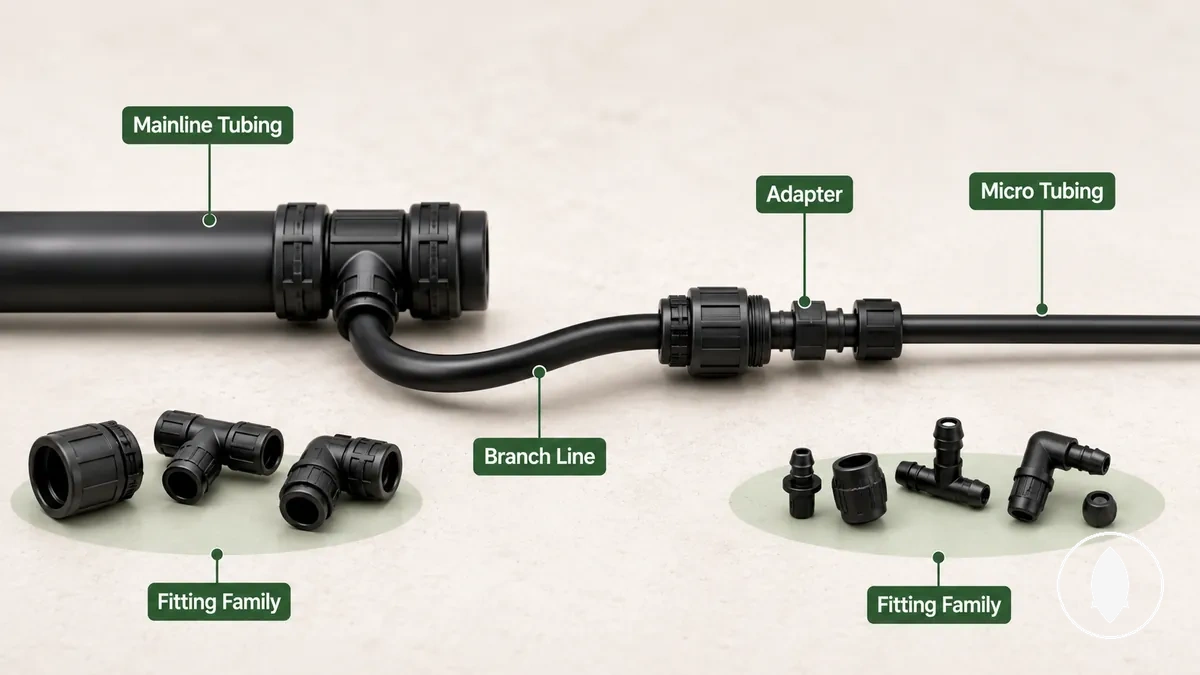

Faixas de tamanho de tubo principal e microtubo

O tubo principal e o microtubo são grupos de tubos separados que podem exigir famílias de conexões diferentes. O tubo principal se refere à categoria de linha maior, enquanto o microtubo se refere a conexões de linhas secundárias menores que podem usar considerações de tamanho de conector diferentes.

O grupo de tubos ajuda a determinar qual família de conexão pode ser adequada para uma ligação. O tubo principal pode usar conectores para tubo principal, enquanto o microtubo pode usar conectores menores ou adaptadores para transições entre grupos de tubos. A compatibilidade depende das dimensões do tubo, do tamanho do conector e da finalidade da conexão, e não apenas do rótulo do tubo.

As faixas de tamanho do tubo principal e do microtubo podem ser comparadas agrupando os tipos de tubo com seu uso típico de conexão e verificações de compatibilidade.

Grupo de tubo	Família de conexão comum	Verificação de compatibilidade
Tubo principal	Conector para tubo principal	Verificar as dimensões do tubo e o tamanho do conector antes de selecionar um conector.
Microtubo	Microconector de barbilhões	Verificar as dimensões do microtubo e a faixa de encaixe para a conexão desejada.
Conexão de transição	Adaptador	Verificar ambos os grupos de tubos quando for necessária uma transição entre tubo principal e microtubo.

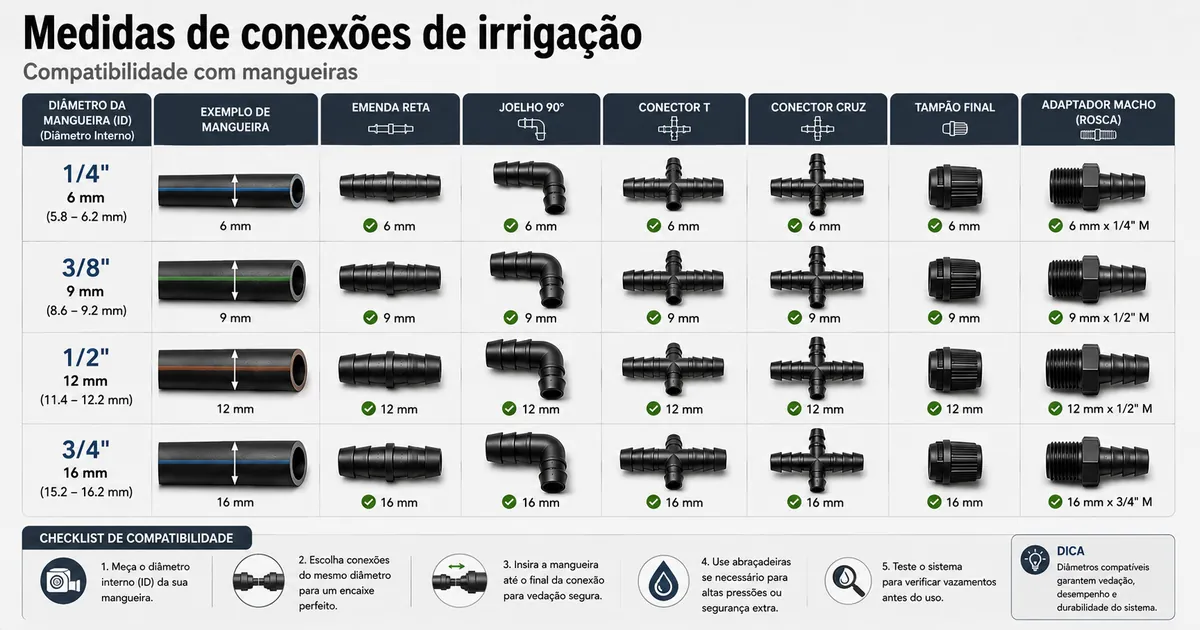

Correspondências comuns de tamanho de conexões de gotejamento

As correspondências de tamanho de conexões de gotejamento fornecem orientação prática para associar rótulos de conexão aos grupos de tubos que geralmente atendem. Uma correspondência de tamanho pode ajudar a identificar um possível caminho de conexão, mas deve ser tratada como ponto de partida, não como regra universal de compatibilidade.

A tabela abaixo organiza os rótulos de conexão comuns por grupo de tubo e a verificação de compatibilidade a considerar. Estas linhas comparam rótulos como 1/2 polegada, 16mm, 17mm, 1/4 de polegada e adaptadores de transição com seu uso típico de conexão.

Rótulo da conexão	Grupo de tubo geralmente associado	Verifique antes de comprar
1/2 polegada	Tubo principal	Verifique as dimensões do tubo e o tamanho do conector antes de selecionar uma conexão para tubo principal.
16mm	Grupo de tubo principal	Confirme as dimensões medidas e a faixa de encaixe quando a decisão de encaixe for incerta.
17mm	Grupo de tubo principal	Compare o rótulo de tamanho com as dimensões reais antes de fazer uma conexão.
1/4 de polegada	Microtubo	Verifique as dimensões do microtubo e o tipo de conector usado para a conexão da linha secundária.
Adaptador	Transição entre tubo principal e microtubo	Verifique ambos os grupos de tubos quando um adaptador for usado para conectar tubos de tamanhos diferentes.

Os rótulos de conexão podem ajudar a restringir o processo de seleção, mas a confirmação por medição continua sendo a verificação mais segura quando a compatibilidade é incerta. A decisão final de encaixe depende das dimensões do tubo, da faixa de encaixe e das condições de conexão.

Conexões de 1/2 polegada, 16mm e 17mm para tubo principal

Os rótulos de 1/2 polegada, 16mm e 17mm descrevem categorias comuns de tamanho de tubo principal, mas esses rótulos exigem confirmação por medição antes de selecionar uma conexão compatível. A compatibilidade do tubo principal depende da relação entre o rótulo nominal, o diâmetro medido e a faixa de encaixe.

Um rótulo nominal pode ajudar a identificar uma possível categoria de conexão para tubo principal, mas o rótulo isolado pode não mostrar a medida real do tubo. O diâmetro medido e a faixa de encaixe fornecem uma verificação de compatibilidade mais clara para conexões de tubo principal de 1/2 polegada, 16mm e 17mm. Se a faixa de encaixe não for adequada às dimensões do tubo, o resultado pode ser um encaixe frouxo, apertado ou outra condição de conexão inadequada.

Verificação de confusão de rótulos:

• Um rótulo nominal de 1/2 polegada, 16mm ou 17mm deve ser tratado como referência inicial, e não como prova de que as dimensões do tubo correspondem.
• Verificar o diâmetro medido pode ajudar a confirmar se a faixa de encaixe é adequada para a conexão do tubo principal.

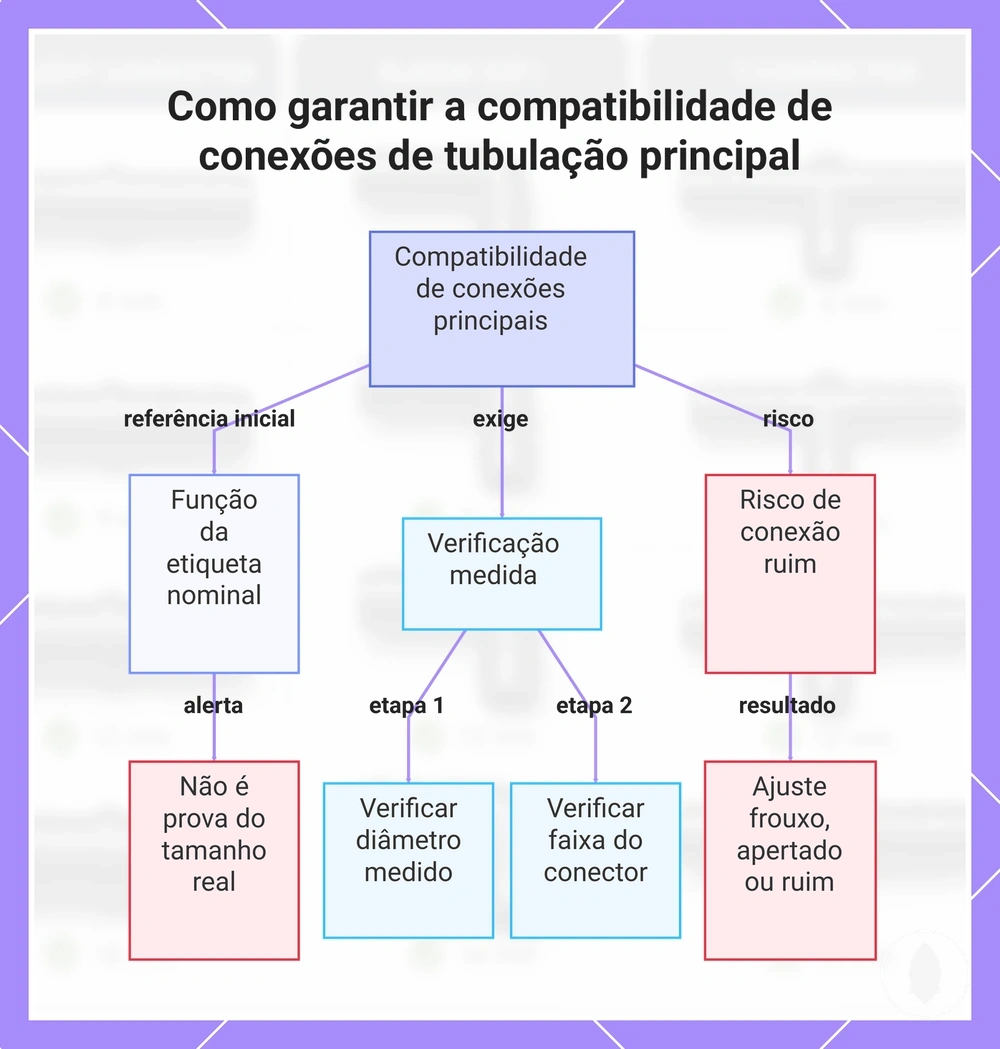

Este gráfico mostra que as etiquetas nominais em conexões de tubulação principal exigem confirmação medida para evitar conexões ruins.

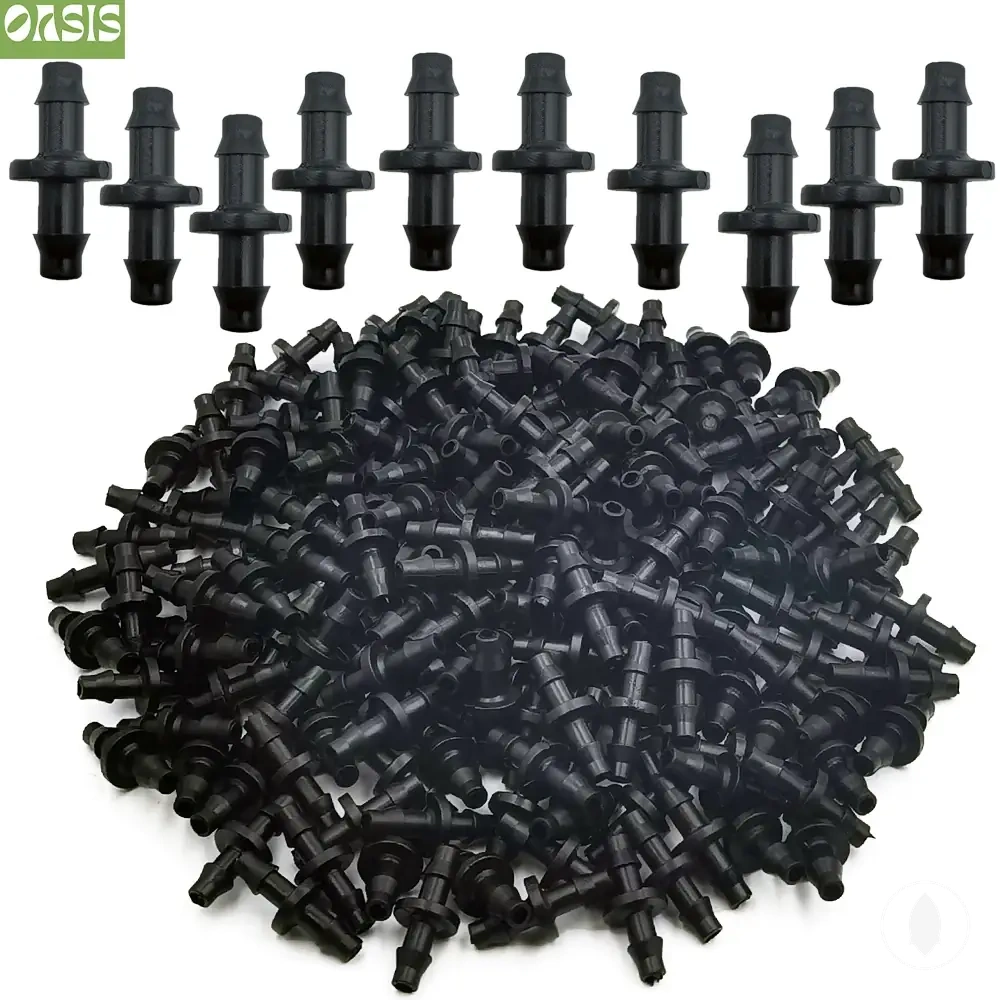

Conexões de microtubo de 1/4 de polegada

As conexões de microtubo de 1/4 de polegada conectam ramificações menores, onde a compatibilidade do microtubo depende do tamanho do tubo, do tipo de conector e do encaixe por inserção. Uma conexão de 1/4 de polegada deve ser avaliada considerando o microtubo, o conector de barbilhões e a ramificação pretendida.

O microtubo e os conectores de barbilhões funcionam juntos por meio de uma faixa de encaixe que pode influenciar a segurança da conexão. O tipo de conector, o encaixe por inserção e a condição do tubo podem afetar a resistência da fixação, enquanto os requisitos da ramificação ajudam a determinar se a conexão é adequada. Uma verificação local do encaixe pode ajudar a confirmar o tamanho do microtubo, o tipo de conector e o comportamento da conexão.

Verificação do encaixe do microtubo:

• Confirme o tamanho do microtubo antes de selecionar uma conexão de 1/4 de polegada.
• Verifique o tipo de conector de barbilhões e a sensação de inserção durante a avaliação da conexão.
• Considere a resistência de fixação esperada após a conexão, pois a condição do tubo e o estilo do conector podem variar.
• Verifique os requisitos da ramificação antes de usar um conector de tubo pequeno.

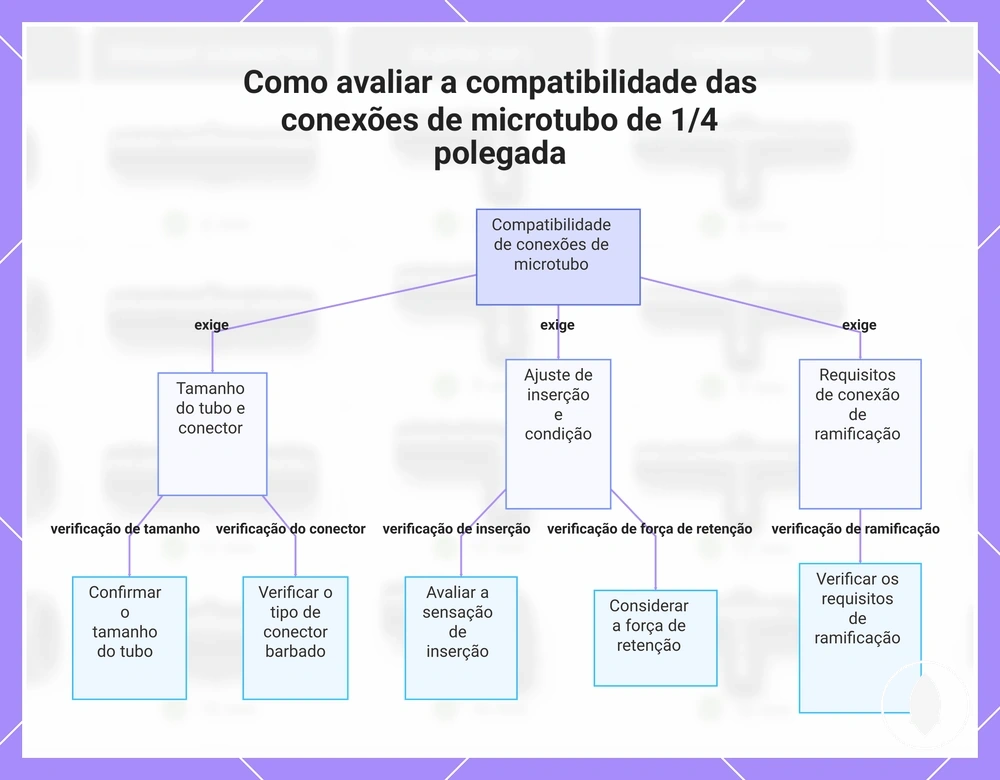

Este gráfico mostra os principais fatores e verificações necessárias para avaliar a compatibilidade das conexões de microtubo de 1/4 polegada.

Adaptadores entre tubo principal e microtubo

Um adaptador é necessário quando uma conexão requer uma transição entre tubo principal e microtubo. O adaptador resolve um problema de transição de tamanho ao conectar diferentes grupos de tubos, em vez de substituir a seleção geral de conexões.

A escolha correta do adaptador depende do tubo principal, do microtubo, do tipo de adaptador, da direção da conexão e da compatibilidade resultante. A extremidade de barbilhões e o lado do tubo devem ser verificados separadamente, pois cada lado pode se conectar a um grupo de tubo diferente. Um conector de transição pode exigir confirmação da mudança de tamanho, da faixa de encaixe e do resultado do encaixe antes do uso.

Verificação da transição do adaptador:

• Tubo de origem: Identificar se a conexão começa no tubo principal ou no microtubo.
• Tubo de destino: Confirmar o lado do tubo ao qual o adaptador precisa se conectar.
• Extremidade do adaptador: Verificar a extremidade de barbilhões e a direção da conexão para a transição desejada.
• Verificação de compatibilidade: Confirmar as dimensões do tubo e a faixa de encaixe para avaliar o resultado final do encaixe.

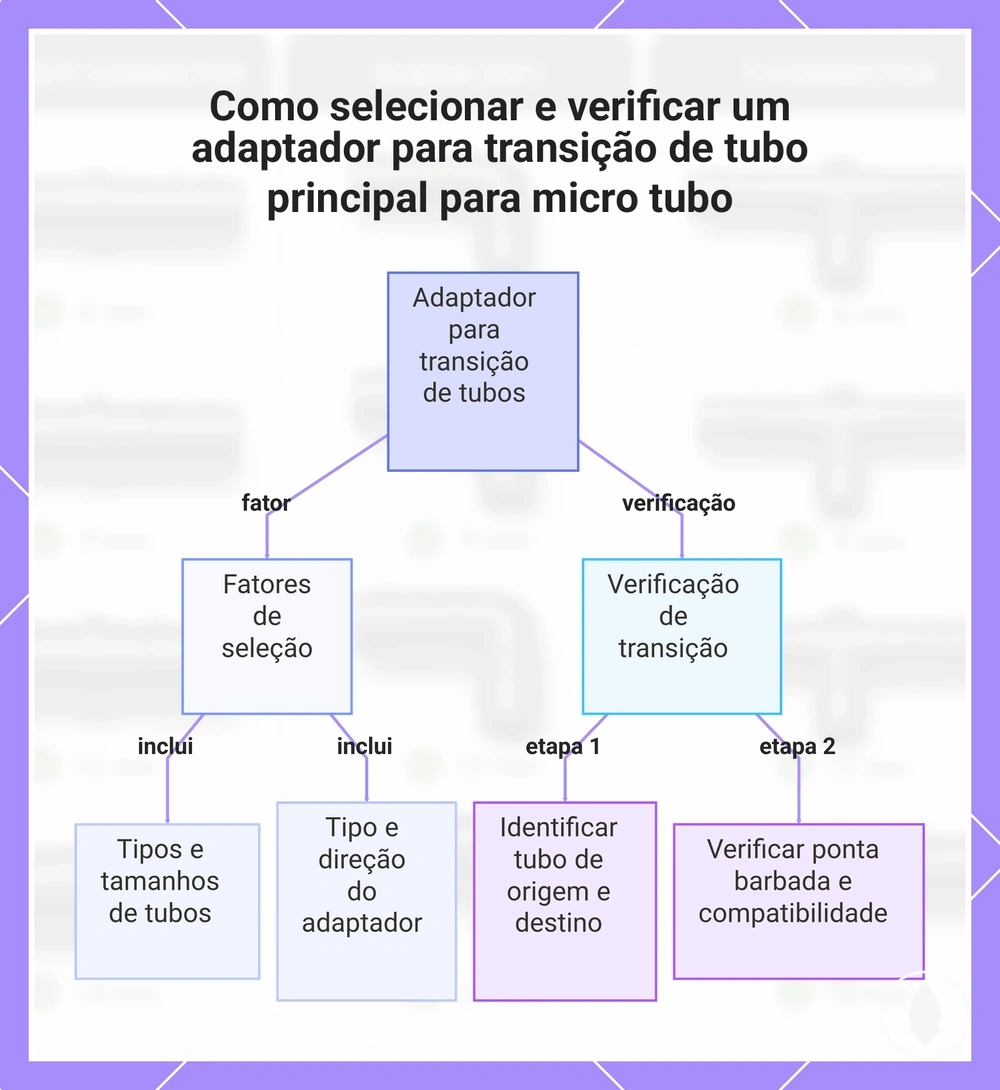

Este gráfico mostra os fatores-chave de seleção e as etapas de verificação de transição para escolher um adaptador entre tubo principal e micro tubo.

Estilos de conexão e suas regras de compatibilidade

O estilo da conexão altera a regra de compatibilidade mesmo quando o rótulo de tamanho do tubo parece correto. Conexões de barbilhões, de compressão e adaptadores roscados verificam o encaixe por meio de condições físicas diferentes, portanto, estilos diferentes avaliam o encaixe de forma diferente.

Uma conexão de barbilhões usa um método de aderência relacionado à inserção no tubo e às condições de aderência do tubo. Uma conexão de compressão depende da superfície de vedação e da relação com o diâmetro externo para suas condições de conexão. Um adaptador roscado pode criar uma transição onde a direção da conexão e o lado do tubo influenciam a verificação de compatibilidade. O estilo de conexão adequado pode depender do tamanho do tubo, do design da conexão e dos requisitos de conexão.

Diferentes estilos de conexão aplicam regras de compatibilidade distintas quando o tamanho do tubo está envolvido. A comparação abaixo mostra as diferenças relacionadas ao tamanho, enquanto as diferenças de encaixe entre tipos de conexão fornecem um contexto mais amplo além deste foco de compatibilidade de tamanho de tubo.

Estilo de conexão	O que verifica	Principal risco de compatibilidade
Conexão de barbilhões	Método de aderência e condições de inserção com o tubo	Condições inadequadas de aderência ou inserção no tubo podem afetar a conexão.
Conexão de compressão	Superfície de vedação e relação com o diâmetro externo	As condições de vedação podem não se adequar às dimensões do tubo ou aos requisitos da conexão.
Adaptador roscado	Ponto de transição, direção da conexão e lado do tubo	Uma incompatibilidade entre a transição e a conexão do tubo pode afetar a compatibilidade.

Conexões de barbilhões e aderência ao tubo

Uma conexão de barbilhões depende da inserção e da aderência ao tubo para criar uma conexão adequada com tubos flexíveis. O diâmetro do barbilhão, a parede interna do tubo e a condição do tubo podem influenciar como a conexão de barbilhões interage com o tubo. A conexão de barbilhões se estabelece por meio da relação entre o barbilhão e a aderência ao tubo.

Uma conexão de barbilhões usa seu perfil de barbilhão e a resistência à inserção para manter o contato com o tubo. A parede interna do tubo pode afetar o encaixe por aderência, enquanto a condição do tubo pode influenciar a resistência de fixação resultante. Verificar a correspondência de tamanho, a resistência à inserção e a condição da conexão pode ajudar a avaliar a compatibilidade. A resistência de fixação deve ser avaliada com base nas condições do tubo e do conector, e não tratada como um resultado garantido.

Verificação do encaixe da conexão de barbilhões:

• Confirme a correspondência de tamanho entre a conexão de barbilhões e o tubo antes de fazer a conexão.
• Considere a resistência à inserção e se o tubo responde adequadamente ao conector.
• Verifique a condição do tubo, pois a flexibilidade e o estado do material podem influenciar a aderência ao tubo.
• Revise a fixação após a conexão para avaliar se a aderência ao tubo permanece adequada para o uso pretendido.

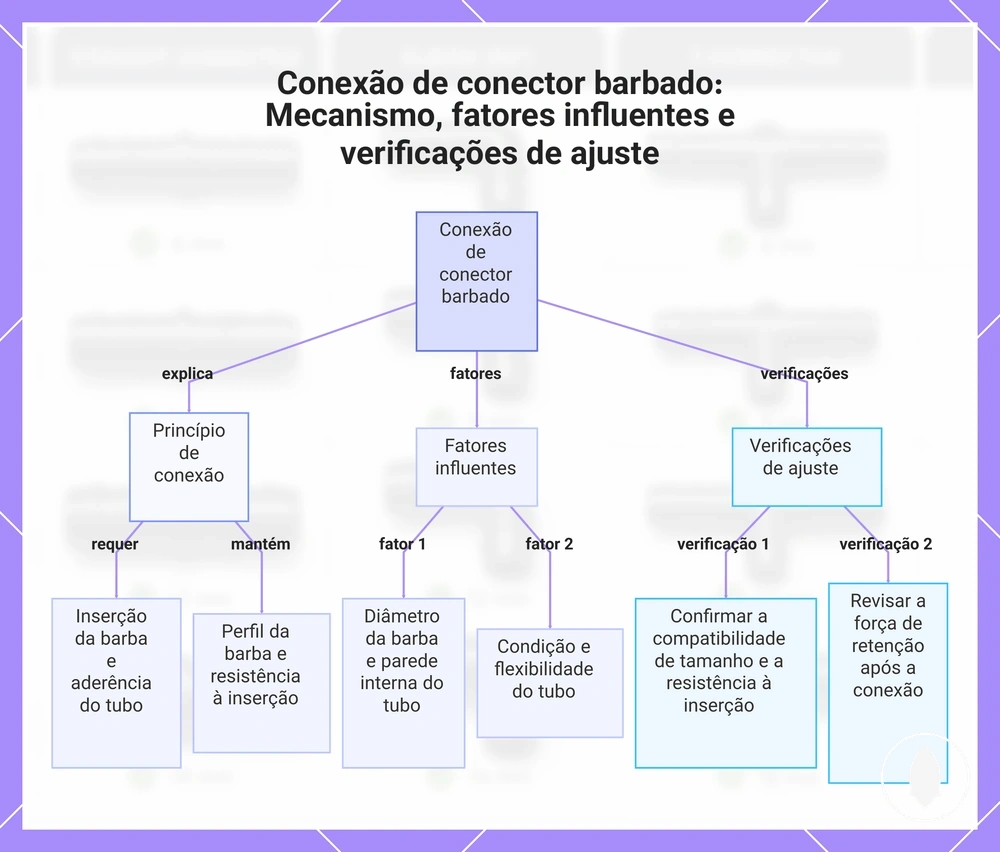

Este gráfico explica como os conectores barbados criam aderência em tubos flexíveis, os fatores que afetam a força de retenção e as principais verificações para avaliar a compatibilidade.

Conexões de compressão e encaixe do diâmetro externo

Uma conexão de compressão depende do diâmetro externo do tubo e da forma do tubo para criar uma conexão adequada. O DE é uma condição principal de compatibilidade, pois a vedação por compressão depende de como a conexão interage com a superfície do tubo. A compatibilidade da conexão de compressão depende do diâmetro externo, e não apenas do rótulo de tamanho do tubo.

Uma conexão de compressão usa uma superfície de vedação e condições de vedação por compressão que podem variar com as dimensões e a condição do tubo. O diâmetro externo, a circularidade e a condição da parede influenciam como a faixa de encaixe interage com o tubo. Uma incompatibilidade de DE pode aumentar o risco de vazamento ou de desconexão quando as condições do tubo e da conexão não estão alinhadas. Verificar as condições relevantes ajuda a avaliar a compatibilidade antes de selecionar uma conexão.

Critérios de encaixe por compressão:

• Diâmetro externo (DE): Confirme se o diâmetro externo do tubo é adequado para a faixa de encaixe da conexão de compressão.
• Circularidade: Considere se a forma do tubo permite contato consistente com a superfície de vedação.
• Condição da parede: Verifique se a condição do tubo pode influenciar a vedação por compressão.
• Faixa de encaixe: Verifique se a faixa de encaixe corresponde às dimensões do tubo e aos requisitos da conexão.

Adaptadores roscados e transições de tamanho

Um adaptador roscado gerencia uma transição entre componentes roscados e conexões de tubo, separando o lado roscado do lado voltado para o tubo. O tamanho da rosca identifica o ponto de conexão roscado, enquanto o lado do tubo exige uma verificação de compatibilidade separada. Adaptadores roscados, portanto, exigem considerações tanto de rosca quanto de tubo.

Um adaptador roscado se conecta por meio de um lado roscado e uma extremidade de conector de tubo que podem atender a diferentes finalidades de conexão. O tamanho da rosca e o lado do tubo devem ser verificados de forma independente, pois um rótulo de rosca não confirma a compatibilidade com o tubo. O resultado da transição depende do encaixe do adaptador, da direção da conexão e da relação entre o lado roscado e o lado do tubo. Uma verificação do tamanho no lado do tubo ajuda a confirmar se a extremidade do conector é adequada para a conexão de tubo desejada.

Distinção do adaptador roscado:

• Lado voltado para o tubo: Verifique a extremidade do conector de tubo e os requisitos do tubo separadamente da conexão roscada.
• Lado roscado: Verifique o tamanho da rosca e os requisitos da conexão roscada de forma independente do lado do tubo.

Lista de verificação de compatibilidade antes de comprar conexões de irrigação por gotejamento

Uma lista de verificação de compatibilidade confere o tubo, o estilo da conexão e a finalidade da conexão antes da verificação de preço. A função da lista é confirmar se as informações disponíveis apoiam uma decisão de prosseguir, medir novamente ou escolher uma família de conectores diferente.

A lista de verificação de compatibilidade usa diversas categorias de verificação em vez de depender de um único rótulo de tubo ou descrição de conexão. O rótulo do tubo, as dimensões medidas, o estilo da conexão, o material da parede e a finalidade da conexão contribuem para a verificação de compatibilidade antes de selecionar uma conexão.

Verificação da lista de compatibilidade:

• Rótulo do tubo: Verifique o rótulo do tubo como ponto de referência antes de compará-lo com outras condições de compatibilidade.
• Dimensões medidas: Confirme as dimensões medidas quando o tamanho do tubo ou a relação com a conexão forem incertos.
• Estilo da conexão: Verifique se o estilo da conexão é adequado ao método de conexão pretendido e às condições do tubo.
• Material da parede: Considere o material da parede, pois a construção do tubo pode influenciar as condições de conexão.
• Uso em ramificação ou linha principal: Identifique se a conexão é destinada a uma ramificação ou à linha principal.
• Conexão final: Verifique a extremidade do conector e a finalidade da conexão antes de decidir sobre a compatibilidade.

Quando as condições da lista são atendidas, a conexão pode prosseguir. Se as informações não apoiarem uma decisão clara de encaixe, meça novamente ou escolha uma família de conectores diferente. Para obter critérios de escolha após medir, o próximo passo é revisar critérios adicionais de seleção.

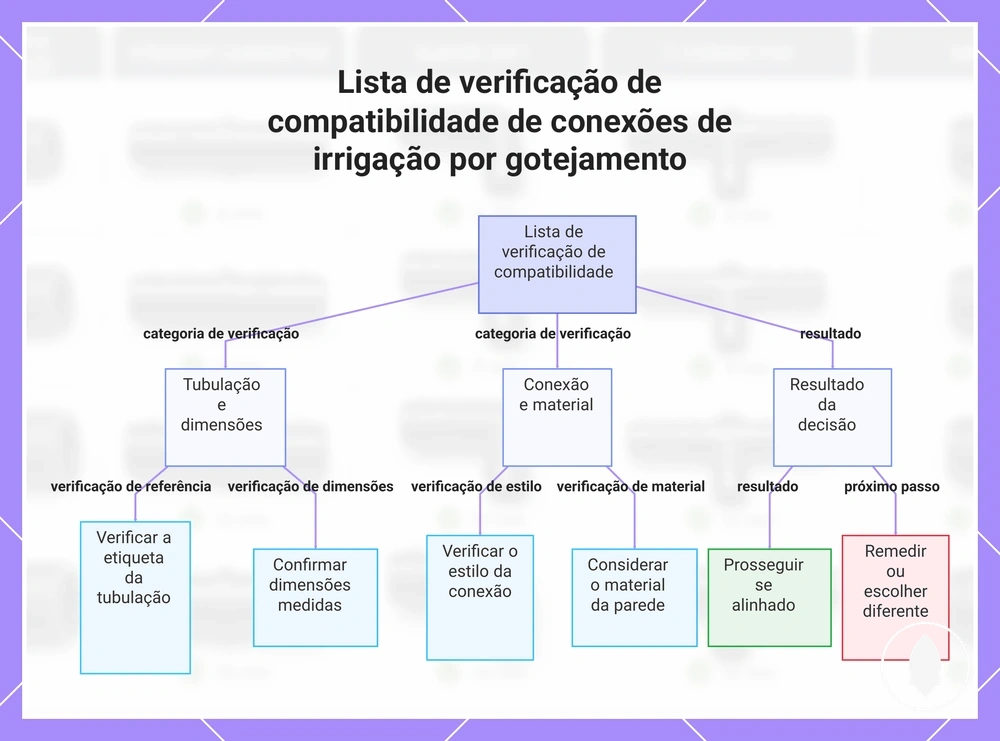

Este gráfico mostra as principais categorias de verificação e o resultado da decisão para verificar a compatibilidade das conexões de irrigação por gotejamento.

Corresponder o rótulo do tubo às dimensões medidas

O rótulo do tubo é um ponto de partida, mas a compatibilidade depende da verificação do rótulo em relação às dimensões medidas. Um rótulo de tamanho pode identificar o grupo de tubo, enquanto as dimensões medidas fornecem a verificação de compatibilidade necessária antes de selecionar uma conexão. O rótulo do tubo deve ser verificado em relação às dimensões antes de tomar uma decisão final.

A lista abaixo compara o rótulo do tubo com as medidas e condições de encaixe que afetam a conexão. Use estas verificações para decidir se deve prosseguir, evitar uma incompatibilidade ou medir novamente antes de selecionar uma conexão.

• Rótulo do tubo: Verifique o rótulo de tamanho como referência e compare-o com as informações reais do tubo antes de prosseguir.
• DE: Verifique a medida do diâmetro externo quando a faixa de encaixe depender da superfície do tubo.
• DI: Verifique a medida do diâmetro interno quando a abertura do tubo for relevante para a conexão.
• Faixa de encaixe: Confirme se a faixa de encaixe corresponde às dimensões medidas antes de selecionar o conector.

Verificar o estilo da conexão em relação à parede e ao material do tubo

A condição da parede e do material do tubo pode afetar a compatibilidade do estilo da conexão e a confiabilidade do encaixe. A relação entre a parede do tubo, o material do tubo e o estilo da conexão ajuda a determinar como a conexão pode funcionar. A espessura da parede e a condição do material são fatores-chave ao verificar a compatibilidade.

Diferentes condições do tubo podem influenciar a flexibilidade, a resistência à inserção e o comportamento de vedação. A parede do tubo e a condição do material podem afetar como uma conexão de barbilhões adere ou como uma vedação por compressão se forma. Verificar essas condições ajuda a qualificar a confiabilidade do encaixe antes de selecionar um estilo de conexão. A decisão final sobre o estilo de conexão depende das características do tubo e dos requisitos da conexão.

Critérios de compatibilidade de parede e material:

• Flexibilidade: Verifique a flexibilidade do tubo, pois ela pode influenciar a resistência à inserção e o encaixe da conexão.
• Espessura da parede: Revise a espessura da parede, pois ela pode afetar como a conexão interage com a parede do tubo.
• Condição do material: Considere a condição do material do tubo, pois ela pode influenciar a compatibilidade e a confiabilidade do encaixe.
• Vedação por compressão: Verifique o comportamento da vedação por compressão quando o estilo da conexão depender do contato de vedação.

Confirmar as necessidades de conexão de ramificação, linha principal e extremidade

O papel da conexão ajuda a determinar o tipo de conector e a transição de tamanho necessária antes de escolher uma conexão. O mesmo tamanho de tubo pode exigir escolhas de conector diferentes, dependendo se a conexão é uma continuação da linha principal, uma ramificação, uma conexão de microtubo ou um fechamento de extremidade. O papel da conexão atua como um filtro de tamanho antes de selecionar uma conexão.

A lista de decisão abaixo verifica o papel da linha e a necessidade do conector antes de fazer uma escolha de tamanho. Verificar a finalidade da conexão ajuda a determinar se deve prosseguir, verificar a transição de tamanho ou escolher um tipo de conector adequado ao papel da conexão.

• Continuação da linha principal: Verifique se a conexão continua uma linha principal e confirme o tipo de conector necessário para esse papel de linha.
• Transição de ramificação: Verifique se a conexão cria uma ramificação e se o conector suporta a transição de tamanho necessária.
• Conexão de microtubo: Confirme os requisitos de conexão do microtubo antes de selecionar um tipo de conector ou conexão de transição.
• Fechamento de extremidade: Verifique se a conexão é um fechamento de extremidade e confirme a conexão de extremidade ou a necessidade de conector.

Sintomas de mau encaixe e prováveis causas relacionadas ao tamanho

O mau encaixe pode se manifestar como uma conexão frouxa, inserção apertada, vazamento ou desconexão, mas esses sintomas podem ter causas possíveis diferentes. Uma causa relacionada ao tamanho pode estar ligada a uma incompatibilidade de atributo entre a conexão e o tubo, mas o sintoma isolado não confirma a origem. O próximo passo de verificação é conferir as condições da conexão e os prováveis fatores de tamanho.

A tabela abaixo relaciona sintomas comuns de mau encaixe com possíveis problemas de atributo e as verificações que podem ajudar a identificar a causa. Sintomas de mau encaixe e prováveis causas relacionadas ao tamanho deve ser visto como uma verificação de diagnóstico, e não como um processo completo de reparo.

Sintoma	Possível problema de atributo	Verificação	O que significa
Conexão frouxa	Possível incompatibilidade de tamanho entre conexão e tubo	Verificar tamanho da conexão e dimensões do tubo	A conexão pode não ter condições adequadas de aderência.
Inserção apertada	Possível incompatibilidade entre tamanho da conexão e abertura do tubo	Verificar faixa de encaixe e dimensões do tubo	A conexão pode precisar de uma avaliação de compatibilidade diferente.
Vazamento	Possível incompatibilidade de encaixe ou problema na condição da conexão	Verificar conexão, tubo e condições da conexão	Um vazamento pode sugerir uma condição de conexão inadequada. leaks caused by poor fit pode exigir diagnóstico adicional.
Desconexão	Possível incompatibilidade de encaixe ou condição de pressão	Verificar compatibilidade da conexão e conexão do tubo	Uma desconexão pode envolver incompatibilidade de encaixe ou outras condições. fittings popping off pode exigir a verificação de mais de uma causa possível.

Esses sintomas podem se sobrepor a condições de pressão, fatores de instalação ou condições de tubo desgastado. O tamanho deve ser tratado como uma parte do processo de verificação, e não como o único diagnóstico.

Conexões muito frouxas

Um encaixe frouxo pode sugerir um problema de compatibilidade entre a conexão e o tubo, mas não confirma uma causa única. Uma conexão frouxa pode estar relacionada ao DE do tubo, ao DI do tubo, à faixa de encaixe ou à condição do tubo. Essas possíveis causas relacionadas ao tamanho devem ser verificadas antes de qualquer decisão de conexão.

Uma conexão frouxa pode ocorrer quando a conexão e o tubo não criam as condições de aderência esperadas. Verificar o DE do tubo, o DI do tubo, a condição da parede e a família da conexão pode ajudar a identificar se uma incompatibilidade de atributo pode estar contribuindo para o problema. Tubos desgastados também podem afetar as condições de aderência e aumentar o risco de vazamento ou desconexão. O próximo passo de verificação é comparar os requisitos da conexão com as dimensões e a condição do tubo.

Verificação da causa de encaixe frouxo:

• Incompatibilidade de DE: Verifique se o DE do tubo corresponde à faixa de encaixe, pois uma dimensão externa inadequada pode contribuir para um encaixe frouxo.
• Incompatibilidade de DI: Verifique o DI do tubo quando a relação de encaixe interna puder afetar a condição da conexão.
• Tubo desgastado: Revise a condição da parede e os sinais de desgaste do tubo, pois a perda de aderência pode afetar a conexão.
• Família de conexão errada: Confirme se a família da conexão é adequada ao tubo e à finalidade da conexão antes de selecionar uma opção de conector diferente.

Conexões muito apertadas para inserir

Uma inserção muito apertada pode sugerir um problema de compatibilidade entre a conexão e o tubo, mas a causa pode variar. A resistência excessiva à inserção pode estar relacionada ao tamanho do tubo, à rigidez do tubo, ao tamanho do barbilhão ou ao estilo de conexão incorreto. Essas condições devem ser verificadas antes de fazer um julgamento sobre a conexão.

Uma conexão apertada pode indicar que a abertura do tubo e o diâmetro da conexão não criam uma condição de conexão adequada. Verificar o tamanho do tubo, a rigidez do material e os requisitos da conexão pode ajudar a identificar se a dificuldade de inserção está ligada à compatibilidade. A conexão deve ser avaliada com julgamento seguro, em vez de métodos forçados que podem aumentar o risco de danos. O próximo passo de verificação é comparar as condições do tubo e da conexão antes de decidir sobre a conexão.

Verificação da causa de encaixe apertado:

• Tamanho do tubo: Verifique se o tamanho do tubo é adequado à faixa de encaixe, pois uma incompatibilidade pode contribuir para a resistência excessiva à inserção.
• Tamanho do barbilhão: Verifique o tamanho do barbilhão, pois o diâmetro da conexão pode não ser adequado à abertura do tubo.
• Rigidez do material: Considere a rigidez do tubo e a condição do material, pois a flexibilidade pode influenciar a resistência à inserção.
• Risco de danos: Use julgamento seguro ao verificar a conexão, pois condições inadequadas de encaixe podem aumentar o risco de danos ao tubo ou à conexão.

Conexões que vazam ou se soltam após a conexão

Vazamentos ou desconexões após a conexão podem indicar uma correspondência inadequada de tamanho, aderência fraca ou estilo de conexão incompatível, mas o sintoma não confirma uma causa única. Um vazamento ou desconexão pode sugerir uma incompatibilidade de encaixe entre a conexão e o tubo. O primeiro passo de diagnóstico é verificar a correspondência de tamanho e as condições de aderência antes de assumir a causa.

A lista de diagnóstico rápido abaixo separa os sintomas comuns pós-conexão e as condições que podem contribuir para eles. Uma conexão, condição do tubo, condição de pressão ou incompatibilidade de estilo de conexão pode influenciar o resultado. O diagnóstico deve identificar a próxima verificação, em vez de assumir uma causa.

• Vazamento na junta: Um vazamento pode sugerir correspondência inadequada de tamanho ou condições de aderência fracas; verifique os pontos de conexão da conexão e do tubo.
• Deslizamento sob pressão: Uma desconexão pode indicar aderência fraca ou uma condição de pressão que exige verificar a incompatibilidade de encaixe e as condições da conexão.
• Falha repetida: Falha repetida após reconexão pode sugerir uma incompatibilidade de encaixe recorrente; verifique as condições da conexão, do tubo e da ligação.
• Causas não relacionadas ao tamanho: Se as condições de tamanho parecerem adequadas, verifique se condições de pressão ou fatores de instalação também podem contribuir para o diagnóstico.

Um vazamento ou desconexão não deve ser tratado automaticamente como um problema exclusivamente de tamanho. Condições de pressão, fatores de instalação ou condição do tubo também podem contribuir e podem exigir uma verificação de diagnóstico separada.

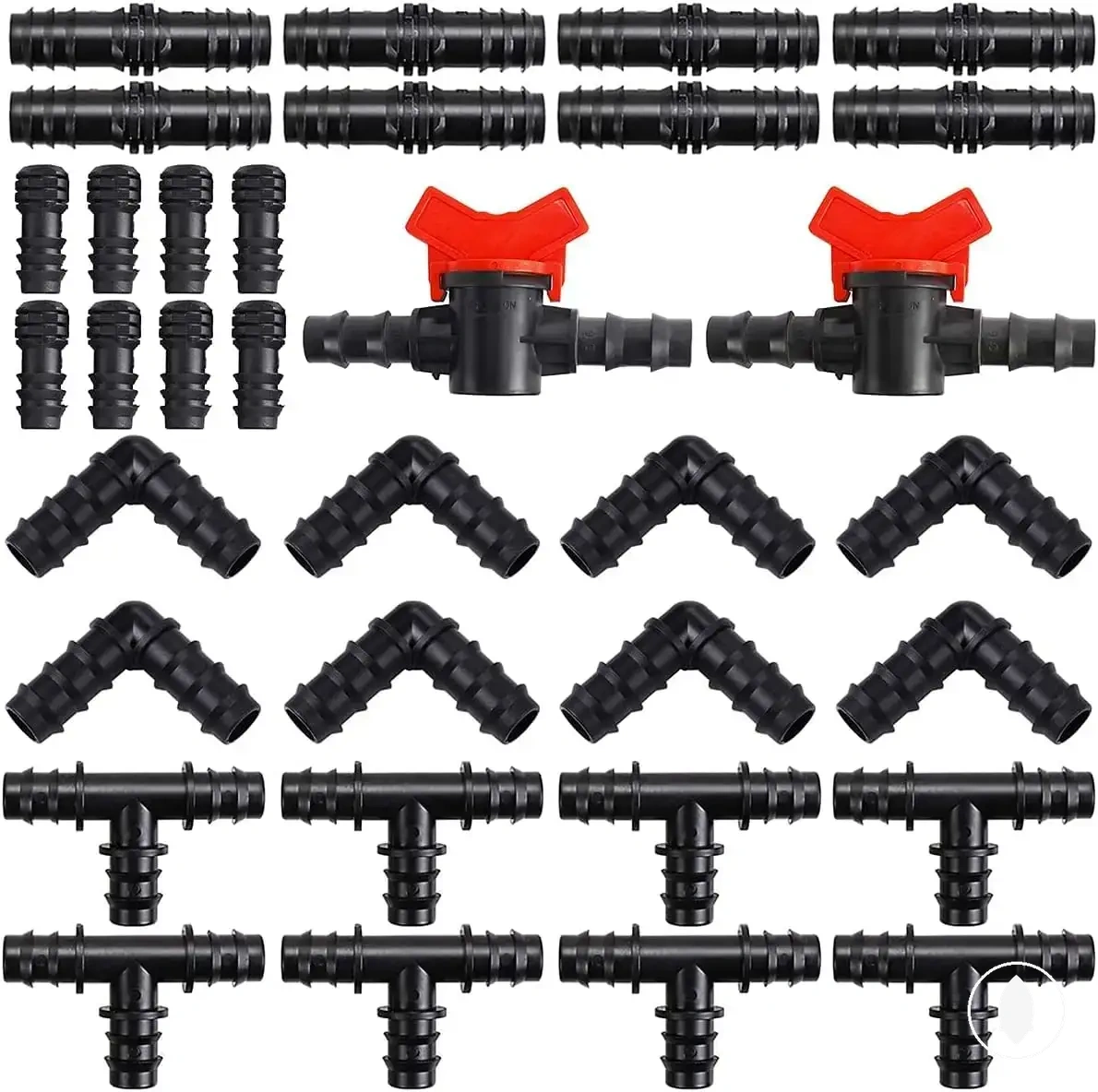

Kits de tamanho de conexões para irrigação por gotejamento e sortimentos de conectores

Um kit de tamanho de conexão ou um sortimento de conectores pode ser útil quando os tamanhos dos tubos e os estilos de conexão já foram verificados. Esses kits são mais úteis quando os tamanhos incluídos e as opções de conexão correspondem aos requisitos de compatibilidade conhecidos.

Um kit de tamanho de conexão deve ser avaliado por como seus tamanhos incluídos se alinham com as condições verificadas do tubo e da conexão. Um sortimento de conectores pode atender a diferentes funções de conexão quando a cobertura para tubo principal, cobertura para microtubo e presença de adaptadores correspondem aos requisitos pretendidos. A decisão depende de o sortimento atender às necessidades de tamanho e conector exigidas, em vez do número de opções incluídas. Se a cobertura não corresponder aos requisitos verificados, é melhor evitar a incompatibilidade.

Situação do kit	Cobertura necessária	Risco de compatibilidade	Decisão
Sortimento inicial	Tamanhos incluídos que correspondem às necessidades de conexão verificadas	Os tamanhos incluídos podem não atender aos tamanhos de tubo ou estilos de conexão necessários	Considere quando os tamanhos e tipos de conector necessários já forem conhecidos.
Kit de reparo	Cobertura para um requisito de conexão ou encaixe conhecido	Tamanhos não utilizados podem não resolver a condição real de compatibilidade	Use quando os requisitos de conexão já tiverem sido verificados.
Sistema de tamanhos mistos	Cobertura de conectores para diferentes requisitos de tubo verificados	A ausência de adaptadores ou transições de tamanho inadequadas podem limitar a compatibilidade	Revise a cobertura de tubos e as necessidades de conectores antes de selecionar.

Um kit de reparo pode ser útil quando um requisito de conexão específico já foi identificado, enquanto um kit inicial pode ser adequado para situações em que vários tamanhos verificados são necessários. Um sistema de tamanhos mistos pode exigir verificação adicional, pois diferentes funções do tubo podem envolver diferentes necessidades de conector. Um sortimento de conectores deve atender às condições de compatibilidade verificadas antes de uma verificação de preço.

A seleção deve ser baseada nos tamanhos incluídos, na cobertura de tubos, nos estilos de conexão e na presença de adaptadores, em vez de apenas no tamanho do sortimento. Confirme as condições de compatibilidade antes de escolher um kit de tamanho de conexão ou um sortimento de conectores.

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.
