Conexões para irrigação por gotejamento: ajuste e seleção do sistema

Conexões de irrigação por gotejamento são peças conectoras que unem, ramificam, adaptam, fecham ou reparam tubos em um sistema de irrigação por gotejamento. Esta página explica como as conexões de irrigação por gotejamento afetam o ajuste do sistema, a compatibilidade dos tubos e a seleção, ajudando você a avaliar o tipo de conexão adequado para o layout do seu jardim antes de considerar substituição ou expansão.

Escolher o conector certo depende do método de conexão, da compatibilidade dos tubos, do tipo de conexão e das condições dentro do layout de irrigação. Uma conexão farpada, uma conexão de compressão, um adaptador ou uma conexão de reparo tem finalidades diferentes, e o ajuste pode variar com o tamanho do tubo, o material, a pressão da água e os requisitos do layout.

Um layout de jardim com ramificações, cantos, extremidades ou tubos danificados pode exigir diferentes estilos de conectores para manter um caminho consistente de água. Corresponder o tipo de conexão ao tamanho do tubo, às necessidades de compatibilidade e à situação de reparo pode reduzir a probabilidade de vazamentos, problemas relacionados à pressão ou incompatibilidade de conexão. As seções a seguir examinam esses fatores em mais detalhes para apoiar uma seleção informada.

Depois que os fundamentos estiverem claros, você pode avaliar se um kit de conexões, um sortimento ou uma reposição individual é adequado para o seu sistema de irrigação sem depender de suposições sobre compatibilidade ou desempenho.

O que as conexões de irrigação por gotejamento fazem em um sistema de irrigação

As conexões de irrigação por gotejamento são peças conectoras e de controle que unem, ramificam, adaptam, fecham ou reparam tubos em um sistema de irrigação por gotejamento. Elas criam pontos de conexão que orientam o percurso da água pelo layout enquanto ligam seções separadas de tubos. Sua função principal no sistema é conectar tubos para que a água siga o caminho planejado.

As conexões de irrigação por gotejamento unem seções de tubos, ramificam uma linha de irrigação, adaptam diferentes pontos de conexão, fecham extremidades de linha não utilizadas e podem ajudar a reparar tubos danificados quando a conexão corresponde ao tamanho e à condição do tubo. Elas dão suporte à conexão entre seções de tubos, em vez de controlar a pressão da água ou o desempenho do emissor. Para uma explicação mais detalhada de para que servem as conexões de irrigação por gotejamento, as seções seguintes detalham cada função sem abordar orientações de instalação ou seleção.

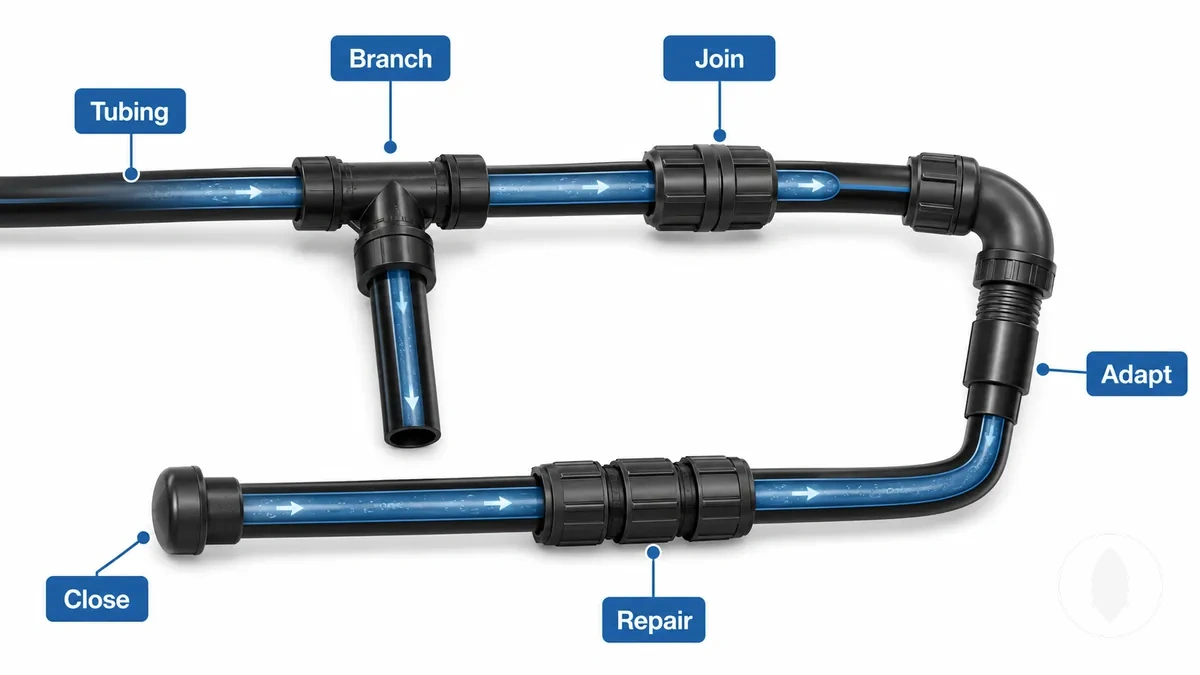

O papel das conexões de irrigação por gotejamento em um sistema de irrigação é mais fácil de entender vendo como os conectores unem e direcionam os tubos em um layout simples. A imagem abaixo destaca as principais funções de conexão sem mostrar etapas de instalação.

As conexões de irrigação por gotejamento dão suporte às conexões dos tubos, mas não substituem emissores, tubos, filtros ou reguladores de pressão. Cada um desses componentes desempenha uma função separada dentro do sistema de irrigação.

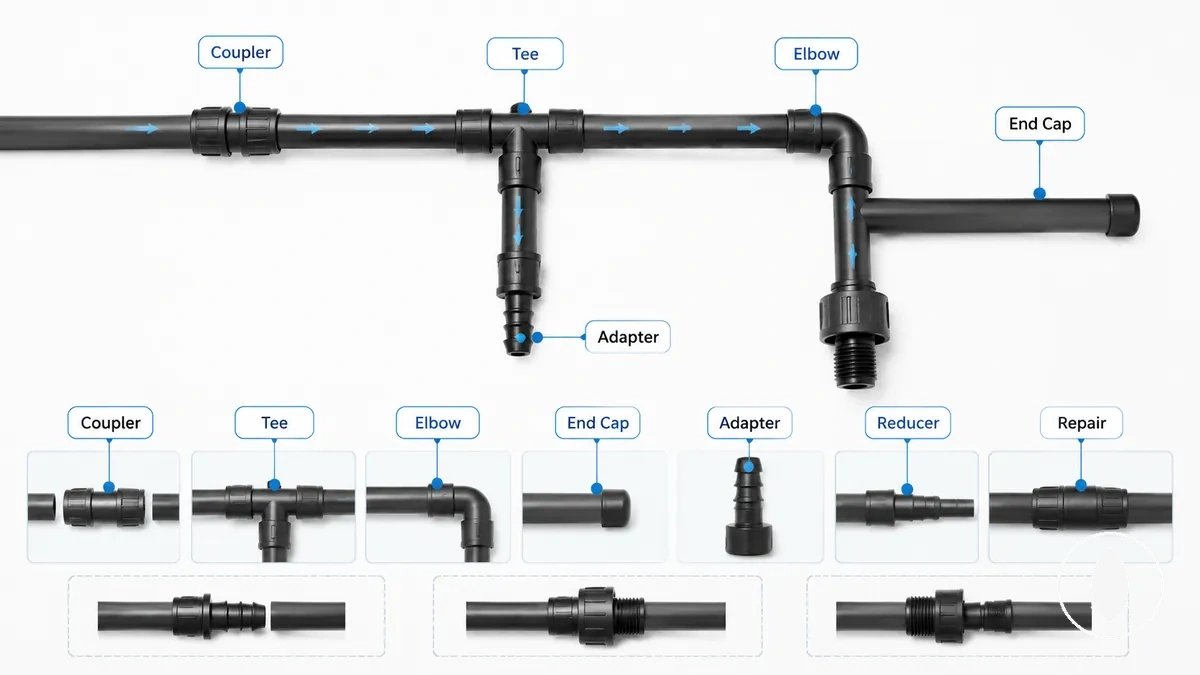

Principais tipos de conexões para irrigação por gotejamento e funções de conexão

Os tipos de conexões para irrigação por gotejamento diferem pela forma como conectam os tubos e pela função que desempenham dentro de um sistema de irrigação. Cada tipo de conexão é projetado para unir, ramificar, curvar, fechar, adaptar, reduzir ou reparar uma conexão, enquanto a compatibilidade pode depender das dimensões do tubo e do design da conexão. As principais diferenças vêm tanto do método de conexão quanto da função no sistema.

Os principais tipos de conexões para irrigação por gotejamento e suas funções são mais fáceis de comparar quando organizados por propósito, em vez de por nomes de produtos. A tabela abaixo resume os grupos principais de conexões e mostra que a forma ou o nome de uma conexão não deve ser assumido como garantia de compatibilidade.

Tipo de conexão	Função de conexão	Uso comum	Cuidado com compatibilidade
Conexão farpada	Agarrar o tubo	Unir tubos flexíveis	O ajuste pode depender do tamanho e da espessura da parede do tubo
Conexão de compressão	Selo de compressão	Conectar tubos sem farpas	A vedação pode variar com as dimensões do tubo
Conexão roscada	Conexão roscada	Conectar componentes roscados	O estilo da rosca deve corresponder à peça conectada
Acoplador	Unir	Conectar duas seções de tubo	Ambas as extremidades do tubo devem ser adequadas ao design da conexão
Tê	Ramificar	Criar uma linha de ramificação	As dimensões da ramificação devem corresponder ao layout
Joelho	Curvar	Mudar a direção do tubo	O estilo de conexão deve corresponder ao tubo
Tampa de extremidade	Fechar	Selar a extremidade de uma linha	O fechamento depende do ajuste correto
Adaptador	Adaptar	Conectar diferentes estilos de conexão	Ambas as interfaces de conexão devem ser compatíveis
Redutor	Reduzir	Unir tubos de tamanhos diferentes	Ambos os tamanhos de tubo devem corresponder ao design do redutor
Conector de reparo	Reparar	Reconectar tubos danificados	A adequação pode depender da condição e do tamanho do tubo

Use essas funções de conexão como critérios práticos de seleção antes de comparar partes das conexões de irrigação por gotejamento. Se precisar de um detalhamento mais aprofundado de cada grupo de conexões, continue para o guia sobre tipos de conexões para gotejamento.

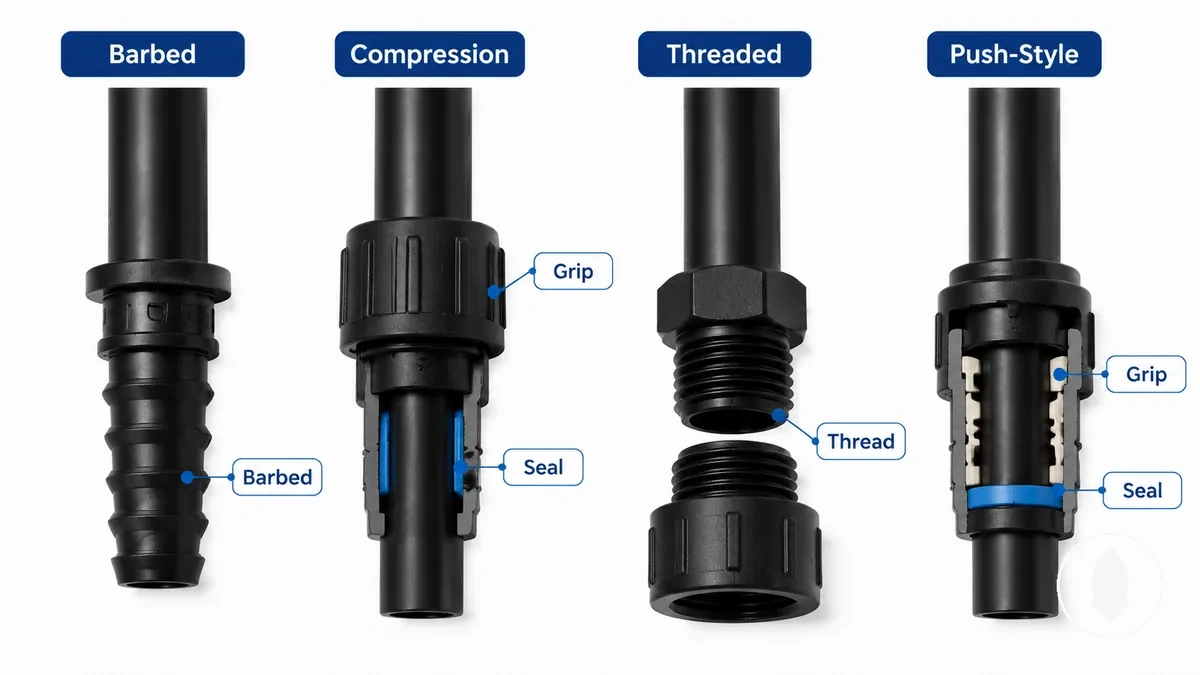

Estilos de conexão por método de conexão

O método de conexão determina como uma conexão se fixa ao tubo ou a outro componente e como ela cria sua aderência ou vedação. Conexões farpadas, de compressão, roscadas e de encaixe usam métodos de fixação diferentes; conexões de aparência semelhante podem não conectar da mesma forma. O método de conexão influencia diretamente como a conexão adere, veda ou rosqueia no lugar.

Os estilos de conexão por método de conexão são mais fáceis de comparar quando cada método de fixação é visto lado a lado. A comparação abaixo destaca as diferenças na aderência, vedação e rosqueamento, mostrando que a segurança do ajuste e o risco de vazamento podem depender da condição do tubo e da compatibilidade do design da conexão.

Método de conexão	Como fixa	Condição de ajuste	Principal cuidado
Farpada	Inserida no tubo para criar aderência	Depende da condição e do tamanho adequados do tubo	O risco de vazamento pode aumentar se o tubo não corresponder à conexão
Compressão	Comprime ao redor do tubo para formar uma vedação	Depende do diâmetro externo e do ajuste do tubo	Um ajuste incorreto pode reduzir o desempenho da vedação
Rosqueada	Parafusa em um ponto de conexão roscada ou adaptador	Requer tipos de rosca compatíveis	Estilos de rosca diferentes podem não ser intercambiáveis
Encaixe	Encaixa no lugar para conexão	Pode permitir reconexão mais fácil quando projetado para reutilização	A segurança do ajuste e o risco de vazamento dependem da condição do tubo e do design do conector

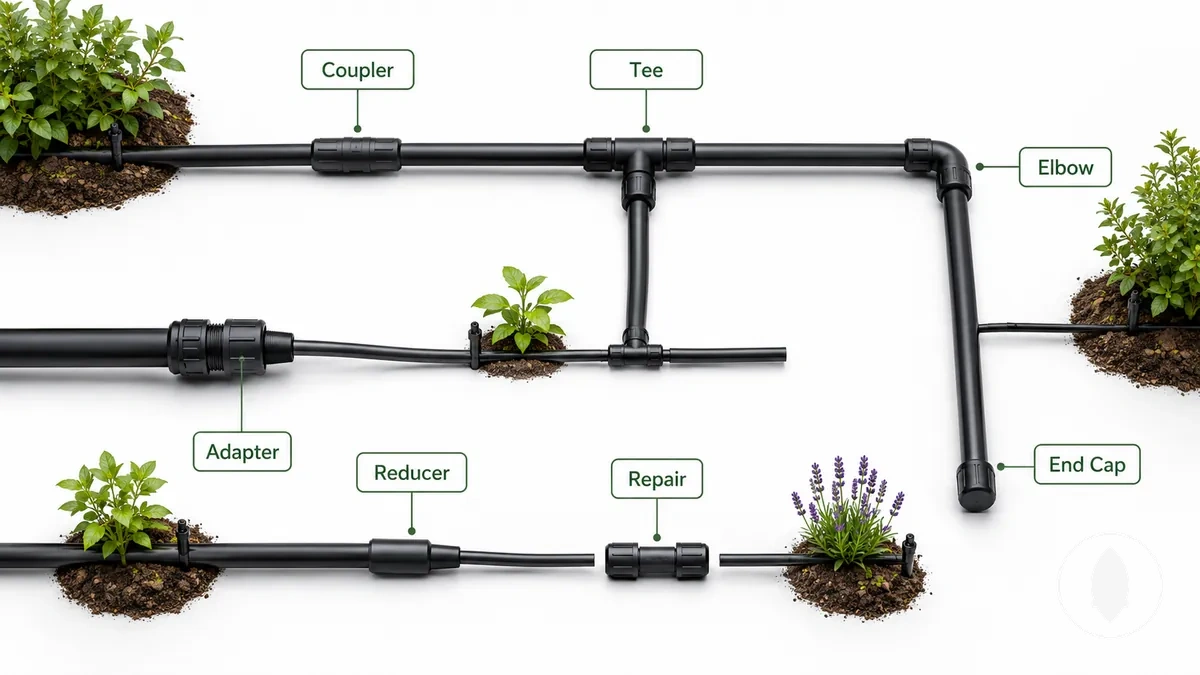

Formatos de conexão por função do sistema

O formato da conexão identifica a função que um conector desempenha em um ponto específico do layout. Um acoplador, tê, joelho, tampa de extremidade, adaptador, redutor ou acoplamento de reparo é reconhecido por seu posicionamento e finalidade, portanto o formato da conexão reflete a função do sistema, em vez da sequência de instalação.

• Um acoplador une duas seções retas de tubo para continuar uma linha.
• Um tê cria uma ramificação onde uma linha de tubo se divide em outra linha.
• Um joelho muda a direção em uma esquina para guiar o tubo em uma curva.
• Uma tampa de extremidade fecha um ponto final para encerrar o percurso do tubo.
• Um adaptador ou redutor conecta diferentes pontos de conexão ou tamanhos de tubo quando é necessária uma transição.
• Um acoplamento de reparo pode reconectar tubos danificados em um ponto de reparo quando a condição e o tamanho do tubo são adequados.

Tamanhos de conexões e fatores de compatibilidade com tubos

A compatibilidade dos tubos depende da correspondência entre o tamanho da conexão e as especificações do tubo antes de comprar ou instalar um conector. A verificação de compatibilidade mais confiável compara o diâmetro externo, o diâmetro interno quando relevante, o tamanho nominal, o tipo de linha e o estilo da conexão, pois a compatibilidade depende do ajuste medido e do método de fixação da conexão.

A tabela abaixo resume as principais verificações de compatibilidade para conexões comuns de irrigação por gotejamento. Se alguma especificação não estiver clara ou os sistemas de produto diferirem, a especificação do fabricante deve ser verificada antes de assumir que a conexão será compatível.

Fator de compatibilidade	O que verificar	Por que é importante	Risco em caso de erro
Rótulo de tamanho	Compare o tamanho nominal com a especificação do produto	Os rótulos de tamanho nominal podem variar conforme o sistema do produto	Incompatibilidade provável
Diâmetro externo	Meça o diâmetro externo e o diâmetro interno do tubo quando relevante	A fixação da conexão geralmente depende das dimensões do tubo	Fixação frouxa ou aumento do risco de vazamento
Tipo de linha	Identifique tubo principal, microtubo ou fita gotejadora	Diferentes tipos de linha podem exigir designs de conexão diferentes	A conexão pode não ser adequada ao tubo desejado
Estilo da conexão	Corresponda a fixação da conexão ao tipo de tubo	O comportamento de fixação e vedação varia conforme o estilo da conexão	Segurança reduzida do ajuste ou risco de vazamento
Contexto de pressão	Confirme se a conexão é adequada às condições operacionais pretendidas	O contexto de pressão pode influenciar o desempenho da conexão	Pode ser necessária verificação com o fabricante

Uma verificação de medidas e compatibilidade com mangueiras compara o tamanho do tubo, diâmetro externo, tipo de linha, estilo da conexão e contexto de pressão juntos. Uma correspondência de tamanho medida pode indicar um ajuste mais seguro, uma diferença de especificação sugere uma incompatibilidade provável, e especificações incertas devem ser verificadas com o fabricante antes da instalação.

Diâmetro do tubo e medidas de ajuste

O diâmetro do tubo determina se uma conexão pode inserir, fixar e vedar conforme o esperado. Verifique o diâmetro externo, o tamanho nominal, a espessura da parede, a flexibilidade do tubo e o rótulo da conexão antes de selecionar uma conexão, pois a medição é o principal fator que afeta a confiabilidade do ajuste. Rótulos de tamanho nominal semelhantes ainda podem produzir resultados de ajuste diferentes quando as dimensões medidas do tubo ou as especificações do produto diferem.

• Meça o diâmetro externo, pois a fixação e a vedação da conexão geralmente dependem dessa dimensão.
• Corresponda o rótulo da conexão ao tamanho nominal do tubo e à especificação do produto.
• Verifique a espessura da parede, pois ela pode influenciar a inserção, a fixação e a vedação.
• Inspecione a flexibilidade do tubo e a condição do tubo, pois podem afetar o ajuste final.
• Verifique cada medição em relação à especificação do produto antes de assumir que a conexão é adequada.

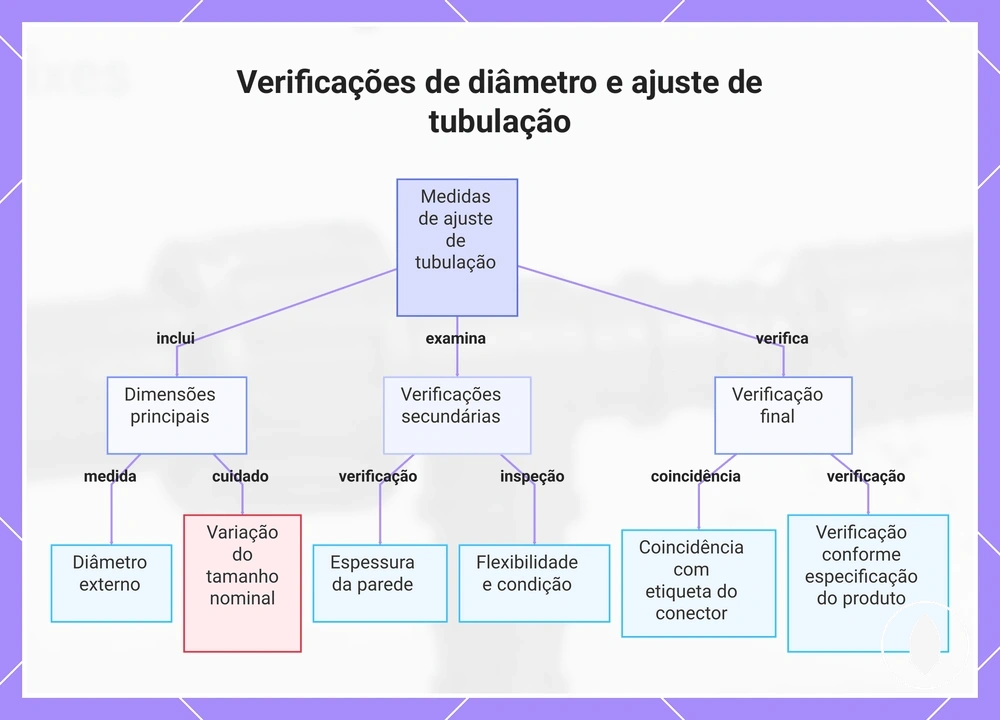

Este gráfico descreve as etapas essenciais de medição e as verificações para garantir um ajuste confiável da tubulação, cobrindo as dimensões principais, os fatores secundários e a verificação final.

Ajuste para tubo principal, microtubo e fita gotejadora

A compatibilidade depende da correspondência entre a interface da conexão e o tipo de linha, pois o tubo principal, o microtubo e a fita gotejadora usam designs de conexão diferentes. Um adaptador pode conectar diferentes tipos de linha quando as especificações do produto suportam a transição, mas as conexões não são intercambiáveis, pois o tipo de linha determina a interface da conexão.

Tipo de linha	Interface da conexão	Problema comum de ajuste	Critério de decisão
Tubo principal	Utiliza uma interface de conexão destinada a conexões de tubo principal	Uma conexão projetada para outro tipo de linha pode não conectar corretamente	Corresponda a interface da conexão à especificação do tubo principal
Microtubo	Utiliza uma interface de conexão menor para linhas de derivação	Conexões para tubo principal podem não proporcionar a conexão desejada	Selecione conexões projetadas para microtubo
Fita gotejadora	Utiliza uma interface de conexão específica para fita gotejadora	Conexões para tubos comuns podem não criar uma vedação adequada	Use uma conexão para fita gotejadora ou um adaptador somente quando as especificações do produto suportarem a transição

Sinais de material, durabilidade e reutilização

Material, durabilidade e reutilização devem ser avaliados em conjunto, pois a condição de longo prazo de uma conexão depende tanto do material quanto da forma como é utilizada. A qualidade do plástico, a exposição UV, a tensão na conexão e o manuseio podem influenciar a confiabilidade do ajuste ao longo do tempo; portanto, a durabilidade depende das condições externas e das práticas de remoção, e não apenas do material.

A qualidade do plástico pode influenciar a resistência ao desgaste, enquanto a exposição UV e as condições externas podem afetar a condição do material durante o uso prolongado. O desgaste da fixação pode aumentar com a frequência de remoção, e a tensão contínua na conexão pode influenciar a confiabilidade do ajuste quando as conexões são conectadas e desconectadas várias vezes. Layouts de jardim permanentes geralmente dão menos ênfase à reutilização do que layouts sazonais ou situações de reparo, onde a condição de reutilização se torna uma consideração mais importante antes de uma conexão ser instalada novamente.

• Material: A qualidade do plástico pode influenciar a durabilidade e a resistência ao desgaste.
• Exposição UV: A luz solar prolongada e as condições externas podem afetar a condição do material ao longo do tempo.
• Desgaste da fixação: A instalação e remoção repetidas podem reduzir a confiabilidade da fixação.
• Frequência de reutilização: Remoções mais frequentes podem reduzir a reutilização, dependendo da condição da conexão.
• Condições externas: A exposição ao clima e a tensão na conexão devem ser consideradas em conjunto ao avaliar a durabilidade.

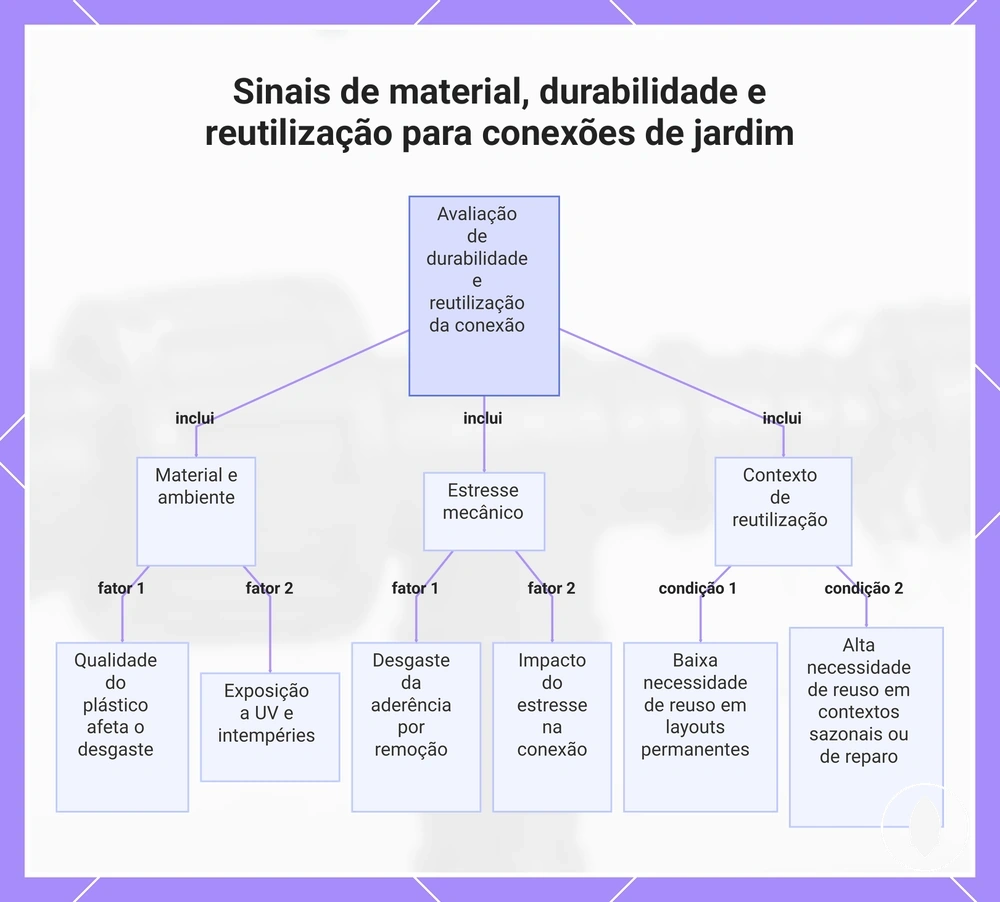

Este gráfico mostra os principais fatores a serem avaliados ao considerar o estado de longo prazo de conexões de jardim, abrangendo material, ambiente, estresse mecânico e contexto de reutilização.

Como selecionar conexões para o layout do jardim

O layout do jardim deve determinar a escolha da conexão, pois o percurso da linha define onde são necessárias conexões, curvas, ramificações e pontos finais. Trechos retos de linha podem precisar de conectores diferentes de layouts com múltiplas ramificações ou mudanças de direção, enquanto o tamanho do tubo, o método de conexão e futuras necessidades de reparo podem influenciar a escolha mais adequada da conexão. Corresponder a conexão ao formato do layout cria um processo de seleção mais claro do que escolher apenas pelo nome da conexão.

Selecione as conexões relacionando cada condição do layout à sua função de conexão, em vez de tratar todo conector como intercambiável. Tês são usados para ramificações, joelhos guiam cantos e tampas de extremidade fecham pontos finais em um nível geral, enquanto adaptadores ou redutores podem ser apropriados quando uma transição de tamanho ou método de conexão muda. Futuras necessidades de reparo também devem ser consideradas, pois a manutenção planejada pode afetar quais conexões são práticas de manter disponíveis. Para orientação de seleção mais detalhada, consulte como escolher conexões de irrigação por gotejamento.

• Trajeto da linha: Identifique os trechos da linha principal antes de selecionar os conectores.
• Pontos de ramificação: Corresponda os locais de ramificação com conexões destinadas a divisões de linha.
• Cantos: Selecione conexões que acomodem mudanças de direção onde necessário.
• Pontos finais: Planeje como cada linha de irrigação será finalizada.
• Tamanho do tubo: Corresponda a conexão ao tamanho do tubo e ao método de conexão.
• Adaptadores: Use adaptadores quando for necessária uma transição compatível entre tipos de conexão.
• Margem para reparo: Considere futuras necessidades de reparo ao planejar a seleção de conexões.

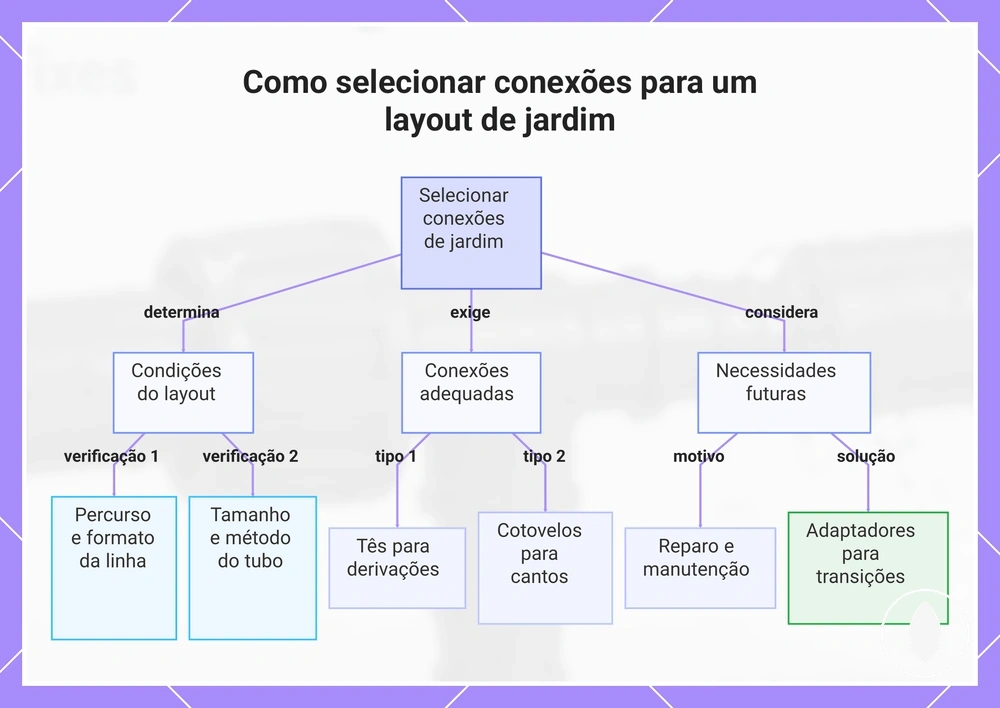

Este gráfico mostra como combinar tipos de conexão às condições do layout do jardim, ajudando a escolher conectores com base no percurso da linha, pontos de derivação, cantos, extremidades, tamanho do tubo e necessidades futuras de reparo.

Ramos, cantos, pontas e adaptadores do layout

Quando um layout de jardim muda de direção ou de tipo de conexão, a conexão deve corresponder ao ponto específico do layout em vez do sistema geral. Ramos, cantos, pontas e pontos de adaptador exigem cada um uma função de conexão diferente para manter o percurso pretendido do tubo.

• Ponto de ramificação: Conexões em T criam uma divisão onde uma linha de tubo se ramifica em outra, tornando-as adequadas para ramificações.
• Canto: Joelhos acompanham as curvas da linha e guiam os tubos pelos cantos sem alterar o propósito do layout.
• Ponto final: Tampas de extremidade fecham as extremidades de uma linha de tubo, enquanto acopladores unem duas seções retas de tubo quando a linha continua.
• Ponto de adaptador: Adaptadores ou redutores podem ser apropriados quando ocorre uma transição de tamanho ou mudança no tipo de conexão, dependendo do tamanho do tubo e do tipo de linha.
• Local de reparo: Um acoplador pode reconectar tubos separados em situações adequadas de reparo, mantendo o ponto existente do layout.

Kits, sortimentos e conexões de reposição

Um kit de conectores geralmente é mais prático quando vários tipos de conexão podem ser necessários, enquanto uma única conexão costuma ser adequada quando uma conexão específica ou reposição já foi identificada. Um sortimento de conexões oferece variedade para layouts incertos, enquanto a compra de uma conexão individual se concentra em um tipo conhecido. A escolha depende se a incerteza do layout ou uma reposição única orienta a decisão.

• Compatibilidade: Verifique a compatibilidade do tubo e o tipo de conexão antes de confiar no conteúdo de qualquer kit.
• Variedade: Um sortimento de conexões pode ser útil quando a incerteza do layout torna múltiplos tipos de conectores mais práticos.
• Quantidade: Escolha um kit de conectores com quantidades que atendam ao projeto esperado, em vez de presumir que mais peças oferecem maior valor.
• Valor para reparo: Conexões de reposição, conexões de reparo e um conjunto de adaptadores podem ser úteis quando são esperados reparos futuros ou transições de tamanho.
• Risco de peças não utilizadas: Sortimentos maiores podem deixar peças sobressalentes não utilizadas se apenas alguns tipos de conexão forem necessários.

Quantidade, variedade de conexões e incerteza do layout tornam-se mais importantes ao planejar um novo layout ou expansão futura. Um kit de conectores pode reduzir a necessidade de buscar tipos adicionais de conexão à medida que os requisitos se tornam mais claros, enquanto um sortimento de conexões oferece seleção mais ampla para layouts em mudança. A compatibilidade do tubo ainda deve ser confirmada, pois o conteúdo do kit pode não corresponder a todos os tamanhos de tubo ou métodos de conexão.

Conexões de reposição geralmente são adequadas ao reparar uma linha de irrigação existente com requisitos de conector conhecidos, enquanto um sortimento de conexões pode suportar melhor modificações futuras. Um conjunto de adaptadores pode ser apropriado quando é necessária uma transição de tamanho, desde que os tipos de conexão e a compatibilidade do tubo correspondam. Manter peças sobressalentes adequadas disponíveis pode simplificar futuras necessidades de reparo.

Um kit de conectores, sortimento de conexões ou grupo de conexões de reparo é mais prático quando o projeto envolve incerteza no layout, expansão planejada ou manutenção contínua, em vez de uma conexão previsível. Quando o tipo de conexão necessário já é conhecido, uma conexão de reposição individual pode reduzir peças sobressalentes desnecessárias.

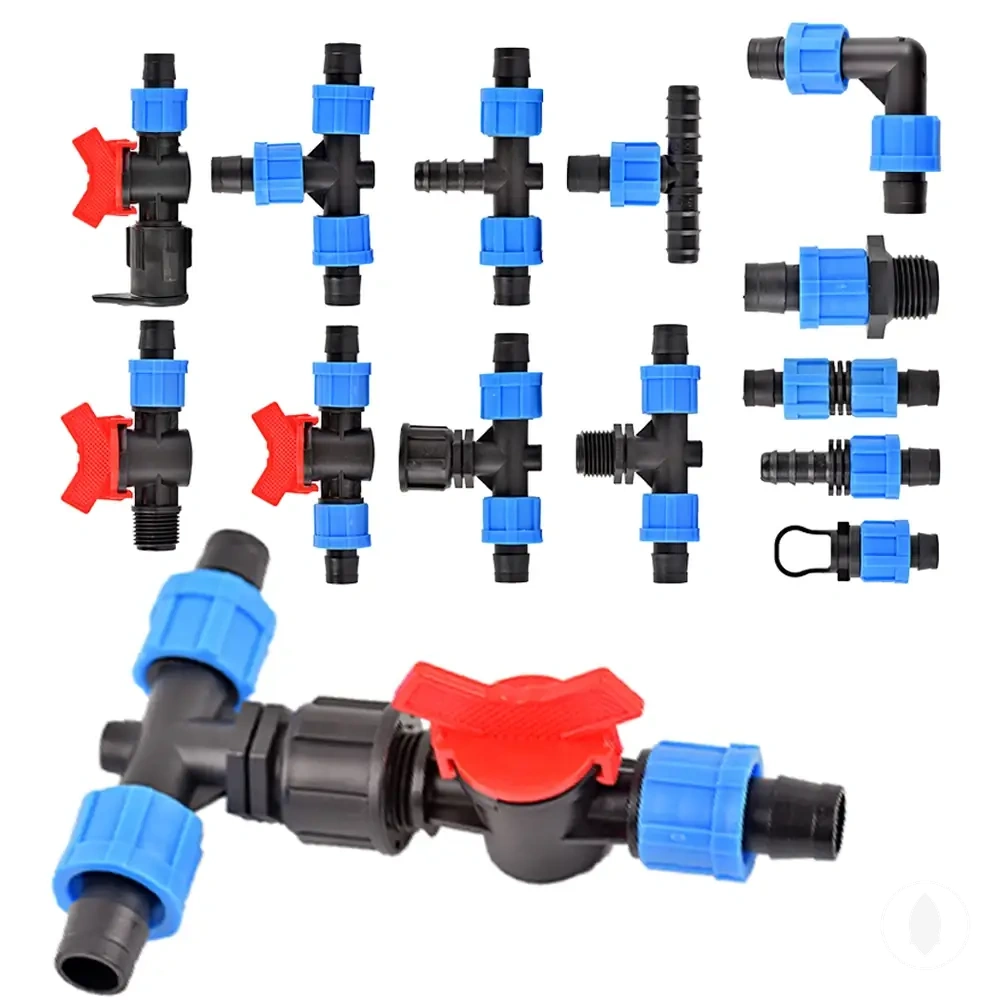

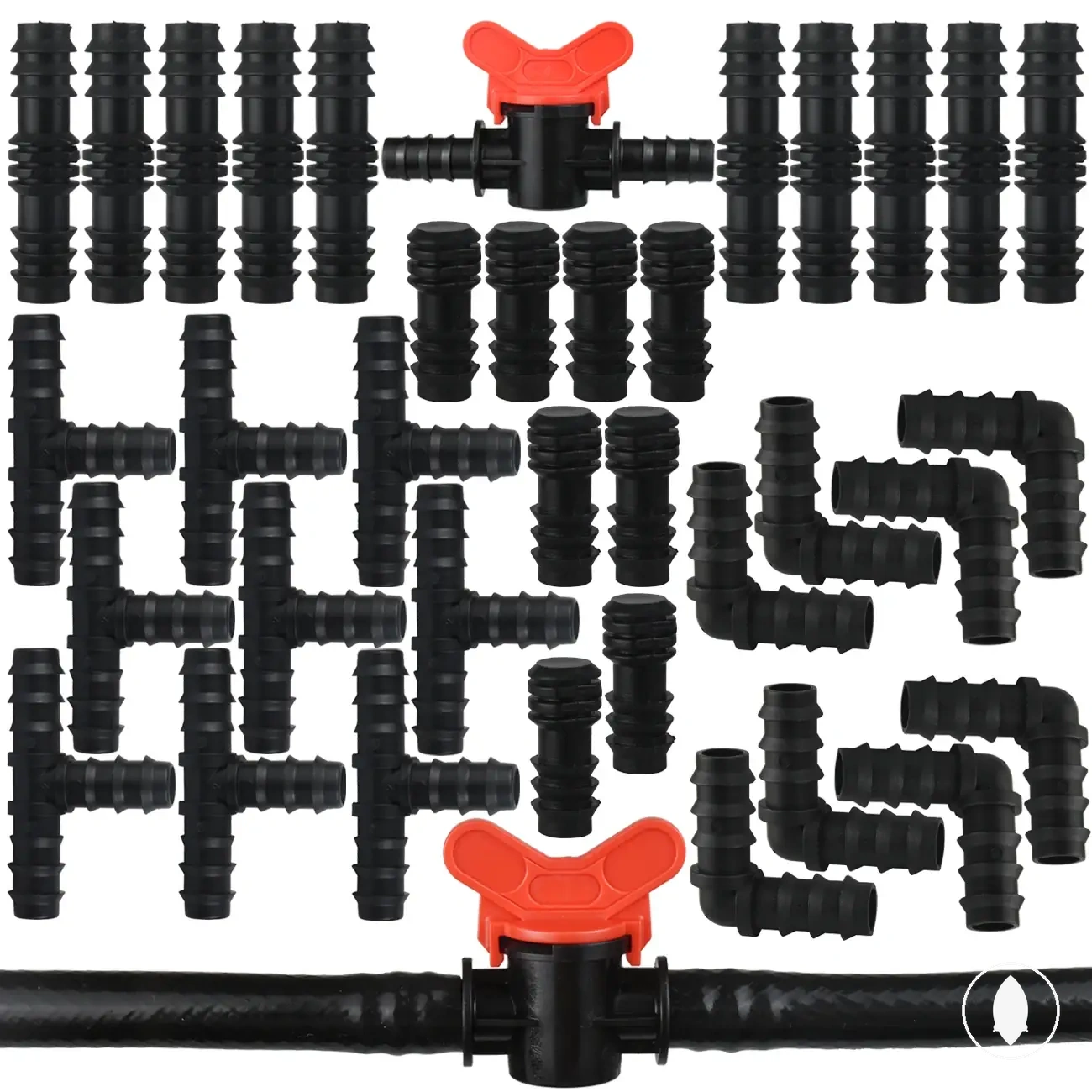

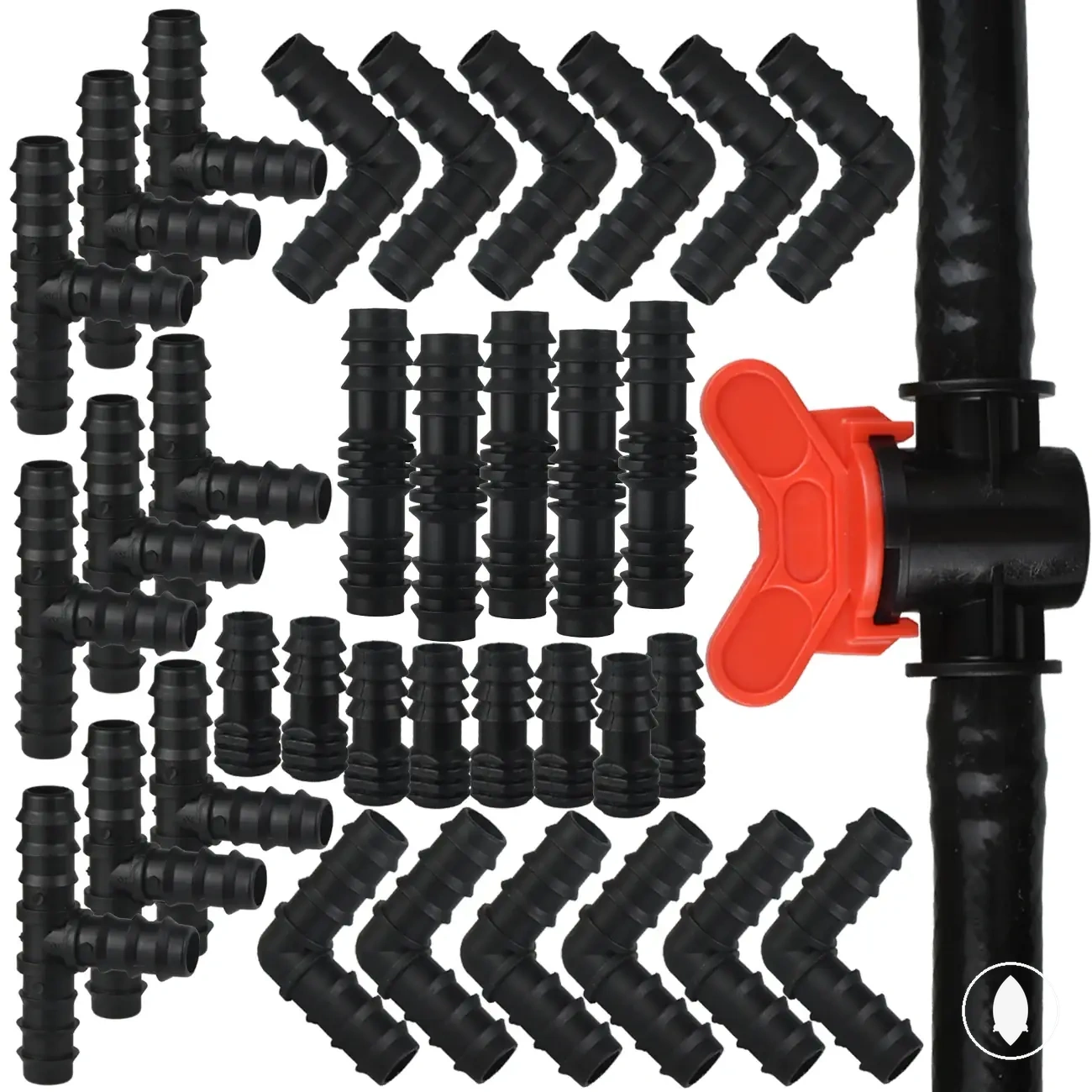

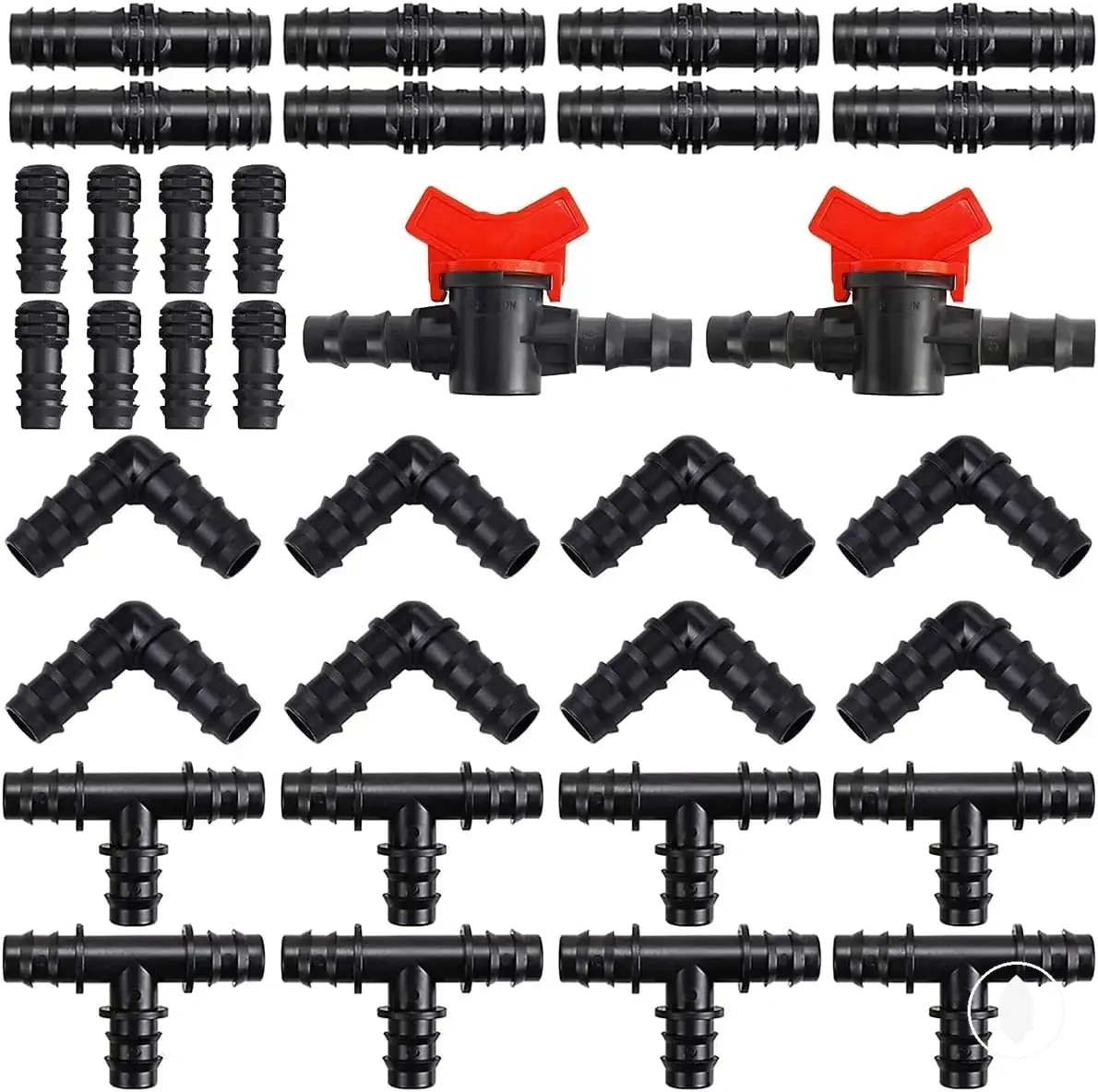

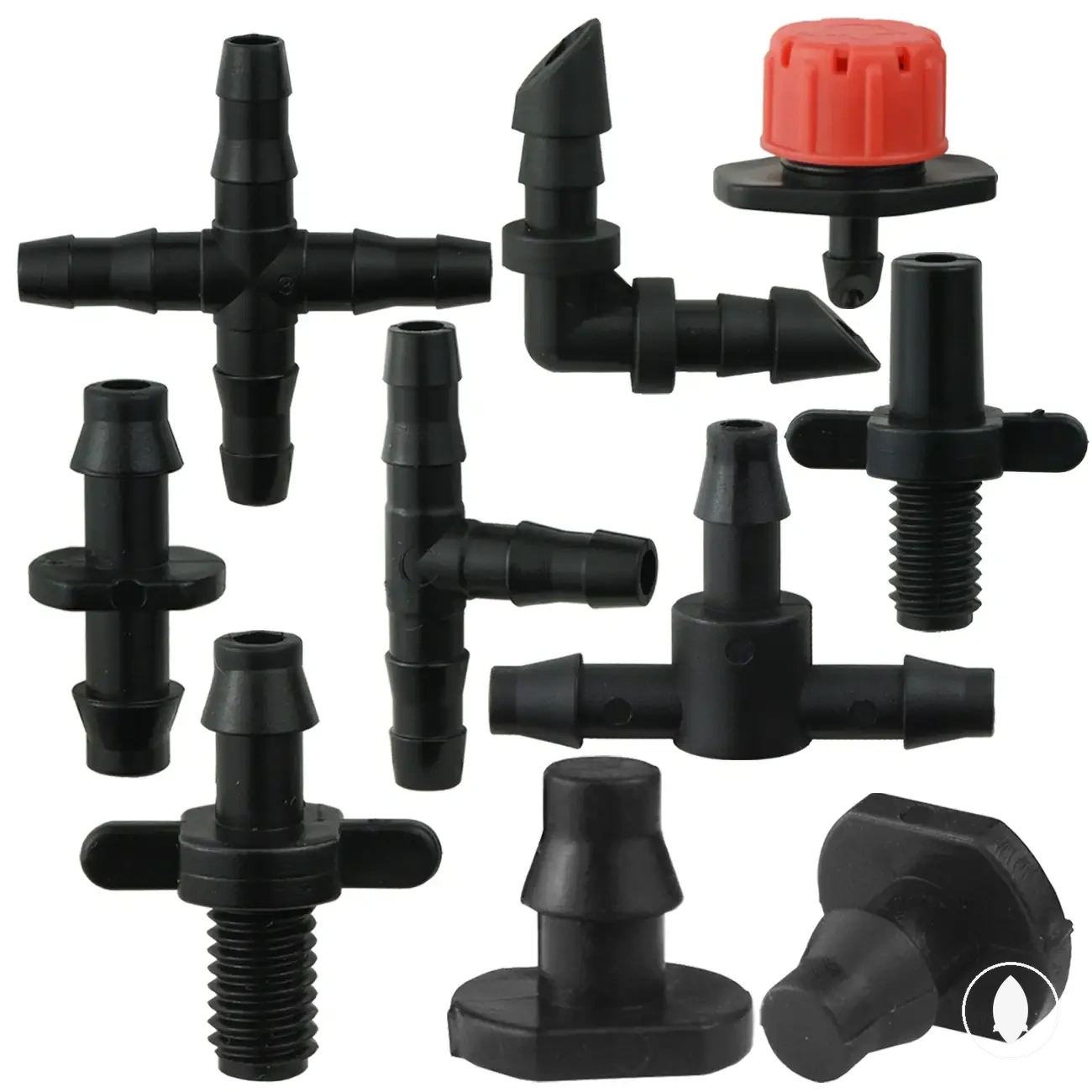

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

INCLUIR_PRODUTOS_4

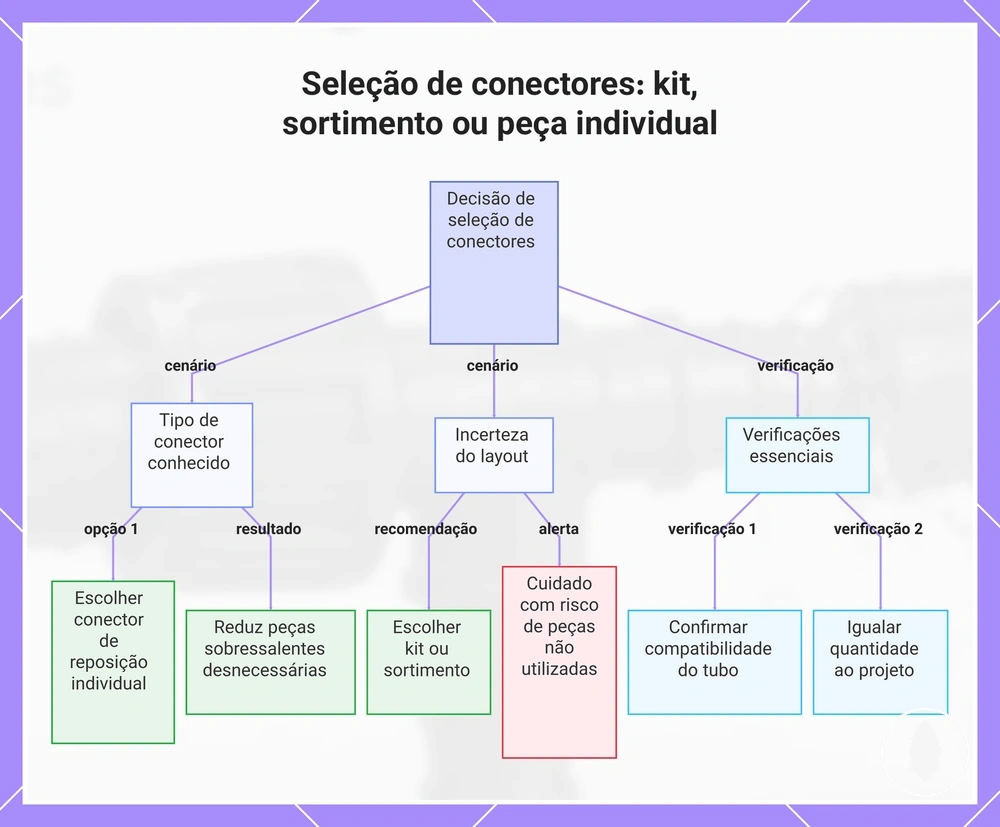

Este gráfico mostra os dois cenários principais e as verificações essenciais para decidir se deve comprar um kit de conectores, um sortimento de conexões ou uma peça de reposição individual.

Verificações de instalação e ajuste antes do uso

As verificações de instalação começam com a confirmação de que a conexão corresponde ao tubo antes de o sistema ser usado, pois a verificação precoce do ajuste pode reduzir a probabilidade de problemas de conexão. Verificar o corte do tubo, a abertura limpa, a profundidade de inserção e o contexto de pressão ajuda a identificar possíveis problemas antes da operação normal. Essas verificações pré-uso auxiliam na prevenção de vazamentos, embora a instalação bem-sucedida ainda dependa do tamanho correto da conexão, estilo da conexão, condição do tubo e pressão.

• Corte do tubo: Verifique se o corte do tubo está limpo, reto e sem danos visíveis.
• Abertura limpa: Verifique se a abertura do tubo está livre de detritos ou distorções antes da inserção da conexão.
• Profundidade de inserção: Confirme se a conexão atinge a profundidade de inserção pretendida sem usar força excessiva.
• Tensão da conexão: Verifique se a conexão está segura sem colocar tensão desnecessária no tubo.
• Lavagem da linha: Lave a linha quando apropriado antes da operação regular para ajudar a remover detritos soltos.
• Verificação precoce de vazamentos: Inspecione a conexão sob o contexto de pressão pretendido em busca de vazamentos visíveis durante o teste inicial.

A verificação do ajuste deve ser concluída antes do uso regular, pois o sucesso da instalação depende do tamanho correto, estilo da conexão, condição do tubo e pressão, em vez de apenas força. Essas verificações de instalação visam confirmar a prontidão, em vez de substituir um procedimento completo de instalação. Para obter orientação detalhada de instalação após concluir essas verificações pré-uso, consulte installing drip irrigation fittings.

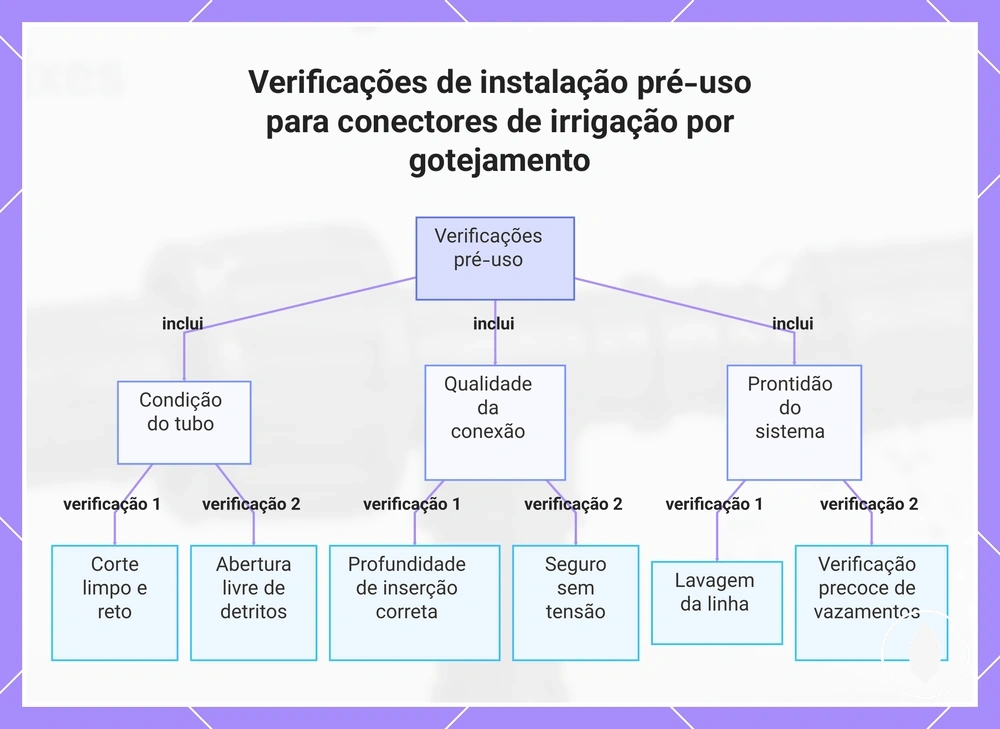

Este gráfico mostra as verificações essenciais pré-uso para verificar a condição do tubo, a qualidade da conexão e a prontidão do sistema para conectores de irrigação por gotejamento.

Problemas comuns de conexão relacionados a ajuste, pressão e desgaste

Quando ocorre vazamento, desconexão ou aderência frouxa, o sintoma deve ser inspecionado antes de qualquer decisão de reparo, pois mais de uma condição pode contribuir para a falha da conexão. Incompatibilidade do tubo, pressão excessiva, conexões rachadas, desgaste ou condições de instalação podem produzir sintomas semelhantes. Verificações baseadas na causa ajudam a separar as causas prováveis antes de considerar uma ação corretiva.

A tabela de diagnóstico abaixo relaciona cada sintoma a uma causa provável, uma primeira verificação e o que a condição pode indicar. Mais de uma condição pode contribuir para a mesma falha de conexão, portanto cada verificação de diagnóstico deve ser considerada em conjunto, não isoladamente.

Sintoma	Causa provável	Primeira verificação	O que significa
Vazamento	Incompatibilidade do tubo, inserção incompleta ou desgaste	Inspecione o ajuste do tubo e a vedação da conexão	O sintoma pode ter mais de uma causa contribuinte.
Desconexão	Pressão excessiva ou aderência frouxa	Verifique o contexto de pressão e a segurança da conexão	A desconexão pode resultar de condições de pressão ou ajuste.
Aderência frouxa	Incompatibilidade de tamanho do tubo ou desgaste da conexão	Verifique o tamanho do tubo e a condição da conexão	A confiabilidade da aderência pode diminuir quando os componentes não correspondem mais.
Conexão rachada	Desgaste, fadiga do material ou exposição ambiental	Inspecione se há rachaduras ou danos visíveis	Conexões rachadas podem reduzir a confiabilidade da conexão.
Incompatibilidade de tubo	Estilo de conexão ou tamanho de tubo incorreto	Compare as especificações da conexão e do tubo	Problemas de compatibilidade podem afetar a qualidade da conexão.
Problema de pressão	Pressão excessiva ou condições do sistema	Revise o contexto de pressão operacional	Sintomas relacionados à pressão devem ser separados de problemas de ajuste e desgaste.
Desgaste	Uso repetido ou exposição ambiental	Inspecione a conexão em busca de sinais de envelhecimento	O desgaste pode contribuir para a redução do desempenho da conexão ao longo do tempo.

Se o vazamento continuar após a verificação diagnóstica inicial, consulte fixing leaking drip fittings para um diagnóstico mais focado. Se a desconexão repetida parecer relacionada à pressão excessiva em vez de ajuste ou desgaste, prossiga com water pressure problems para o caminho de solução de problemas adequado.
