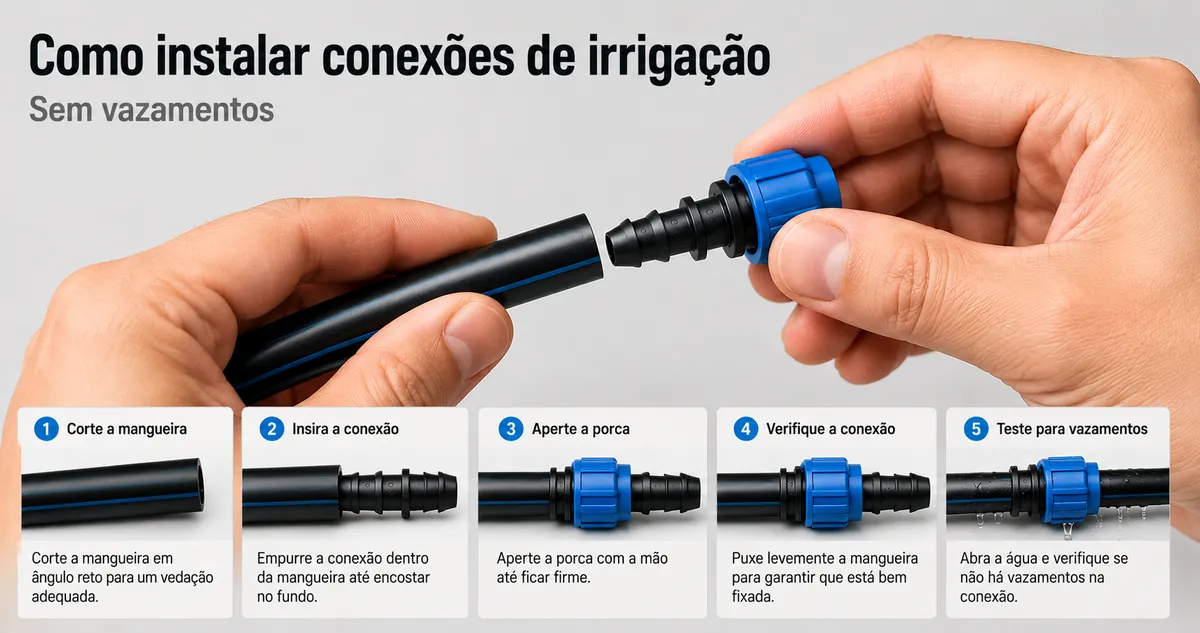

Instalação de conexões para irrigação por gotejamento sem vazamentos

A instalação de conexões para irrigação por gotejamento começa com tubos compatíveis, um corte limpo ou furo, o estilo de conexão correto e teste de pressão antes de o sistema ser colocado em uso regular. As conexões para irrigação por gotejamento podem reduzir o risco de vazamento quando o tubo está em boas condições e a conexão está totalmente encaixada. O risco de vazamento ainda depende do ajuste, da condição do tubo e da qualidade da conexão.

Em um sistema de irrigação típico, as conexões para irrigação por gotejamento conectam o tubo principal, a linha de alimentação e outros conectores. As conexões de engate geralmente dependem de um furo limpo e da profundidade de encaixe adequada, enquanto as conexões de compressão dependem do diâmetro externo do tubo atingir o ponto de parada da conexão. Prevenir vazamentos durante a instalação é diferente de corrigir vazamentos após danos ou desgaste já terem ocorrido.

Uma conexão solta pode resultar de tubos incompatíveis, má qualidade do furo, qualidade do corte irregular ou encaixe incompleto. As conexões de engate podem ajudar a reduzir a infiltração quando o furo está limpo e a conexão é inserida corretamente. As conexões de compressão dependem do ajuste adequado do tubo e devem ser verificadas com teste de pressão, pois o desempenho da conexão pode variar com as condições de instalação. Esses fatores de instalação fornecem a base para as verificações de ajuste detalhadas abordadas posteriormente na página.

A instalação de conexões para irrigação por gotejamento é o processo controlado de unir tubos e conexões para que a conexão possa operar com menor risco de vazamento sob pressão normal do sistema. Para orientação mais ampla sobre tipos de conexões, seleção e conexão, visite o guia de conexões para irrigação por gotejamento. Isso cria uma transição natural dos princípios de instalação no nível da página para os métodos de instalação detalhados que seguem.

Fundamentos da instalação de conexões para irrigação por gotejamento

A instalação de conexões para irrigação por gotejamento significa criar uma conexão segura entre o tubo e a conexão antes de o sistema de irrigação ser colocado em uso regular. O processo de instalação reúne a conexão, o tubo e o ponto de conexão para que possam funcionar como um conjunto único em condições operacionais. A qualidade da conexão continua sendo a preocupação central, pois o desempenho da vedação depende do ajuste, da condição do tubo e da pressão do sistema.

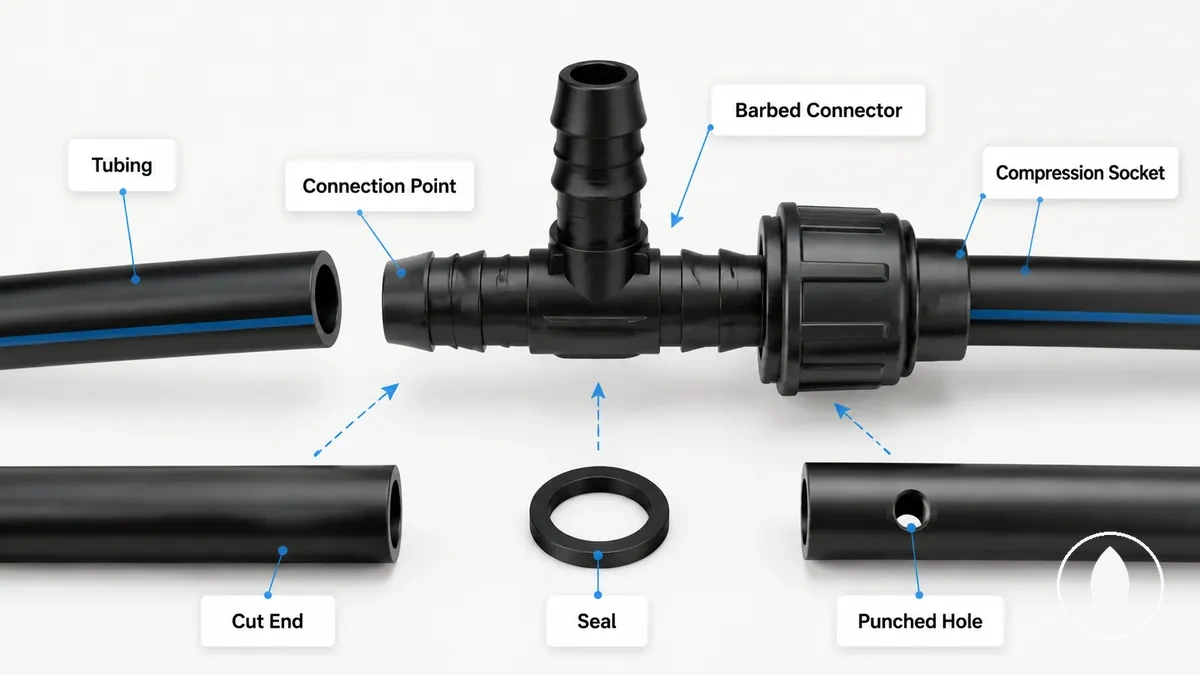

A instalação de conexões para irrigação por gotejamento começa por entender como as partes básicas da conexão funcionam juntas, em vez de tratar cada parte separadamente. Um conector de engate se encaixa no tubo por meio de um furo ou ponto de conexão adequado, enquanto um soquete de compressão prende uma extremidade cortada limpa ao redor do diâmetro externo do tubo. Cada parte sustenta a conexão por um motivo diferente, e a vedação pode variar com o ajuste, a condição do tubo e a qualidade da instalação. Os principais elementos da conexão incluem:

• Conexão para irrigação por gotejamento: Forma a conexão entre seções de tubo ou componentes de irrigação.
• Tubo: Fornece o caminho da água e deve estar em condições adequadas antes da instalação.
• Ponto de conexão: Reúne a conexão e o tubo no local pretendido.
• Extremidade cortada ou furo: Prepara o tubo para o estilo de conexão selecionado.
• Vedação: Ajuda a reduzir vazamentos quando a conexão, o tubo e o ponto de conexão são compatíveis.

A instalação abrange a realização da conexão inicial, enquanto um sistema danificado pode exigir avaliação separada para reparo ou substituição, em vez de repetir o processo de instalação. Entender as funções das conexões na instalação fornece contexto útil para seções posteriores sem transformar esta visão geral em um procedimento completo ou comparação de conexões.

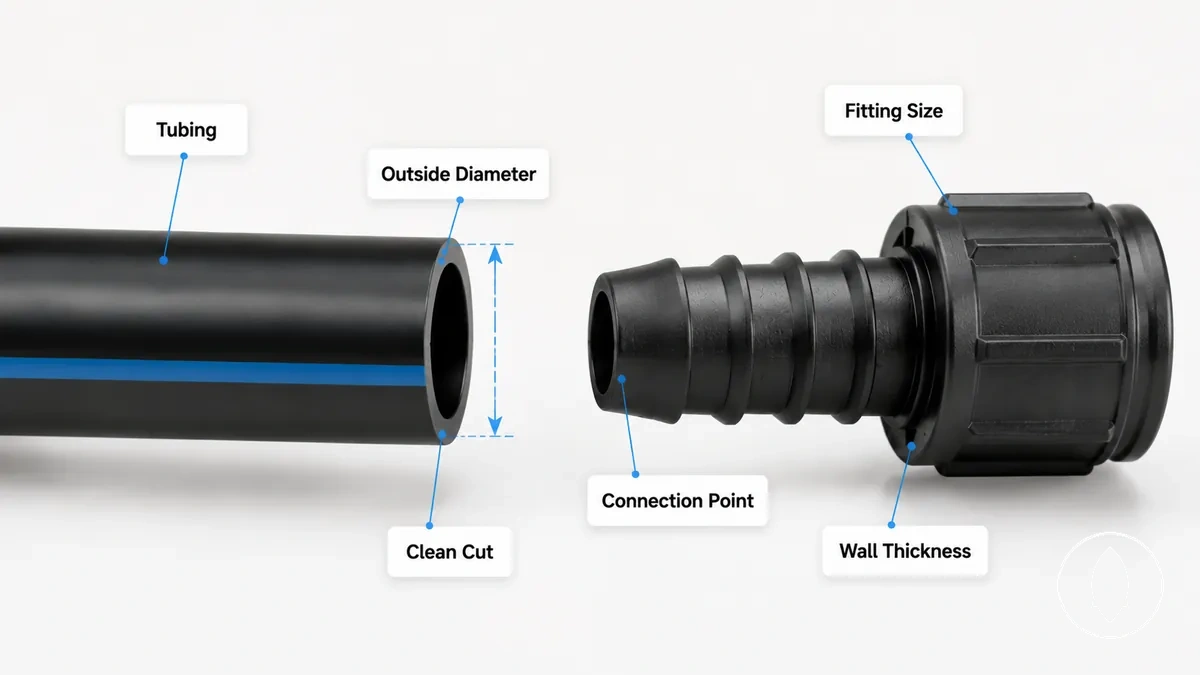

Verificações de ajuste e tubulação antes da instalação

As verificações de ajuste devem ser concluídas antes de qualquer inserção de tubo ou perfuração, pois a compatibilidade afeta a segurança com que a conexão pode ser formada. Confirmar o tamanho do tubo, a condição do tubo, o tamanho da conexão e o estilo de conexão antes da instalação pode ajudar a reduzir o risco de vazamento. A lista abaixo mostra as principais condições a verificar antes da instalação.

O diâmetro do tubo, o diâmetro externo, a espessura da parede e o tamanho da conexão devem ser compatíveis entre si antes da instalação. Um corte limpo pode ajudar o encaixe a assentar de forma mais uniforme, enquanto tubos desgastados ou deformados podem reduzir a qualidade da conexão mesmo quando o tamanho nominal parece adequado. A pressão continua sendo uma condição a considerar, pois um ajuste fraco pode se tornar mais perceptível durante a operação. Se houver dúvidas sobre a compatibilidade, evite forçar a conexão.

Tubos velhos, rígidos, ovalados, rachados ou incompatíveis podem não fornecer uma fixação confiável mesmo quando a técnica de instalação está correta. Verifique o diâmetro do tubo, a condição do tubo, o tipo de conexão e a condição de pressão em conjunto, em vez de confiar apenas em uma etiqueta de tamanho. Um diâmetro incompatível pode aumentar o risco de infiltração, enquanto uma espessura de parede inadequada pode reduzir a aderência. Para critérios de compatibilidade mais detalhados, consulte checagens de encaixe antes da instalação.

• Compatibilidade de tamanho: Verifique se o diâmetro do tubo e o tamanho da conexão são compatíveis; uma incompatibilidade pode aumentar o risco de vazamento.
• Espessura da parede: Confirme se a espessura da parede do tubo é adequada para a conexão; espessura inadequada pode reduzir a aderência.
• Condição do tubo: Use tubos que sejam redondos e livres de rachaduras ou rigidez excessiva; tubos danificados podem não vedar de forma confiável.
• Corte limpo: Prepare um corte quadrado e limpo; bordas irregulares podem afetar o assentamento e a vedação.
• Ponto de conexão: Alinhe o tubo e a conexão sem força excessiva; forçar a conexão pode danificar o tubo.
• Condição de pressão: Verifique a conexão sob pressão operacional normal, pois o desempenho do ajuste pode variar com as condições do sistema.

Uma técnica de instalação cuidadosa não pode superar a má compatibilidade entre o tubo e a conexão. Quando a condição do tubo ou a compatibilidade for inadequada, corrigir esses problemas geralmente é mais eficaz do que aplicar força adicional durante a instalação.

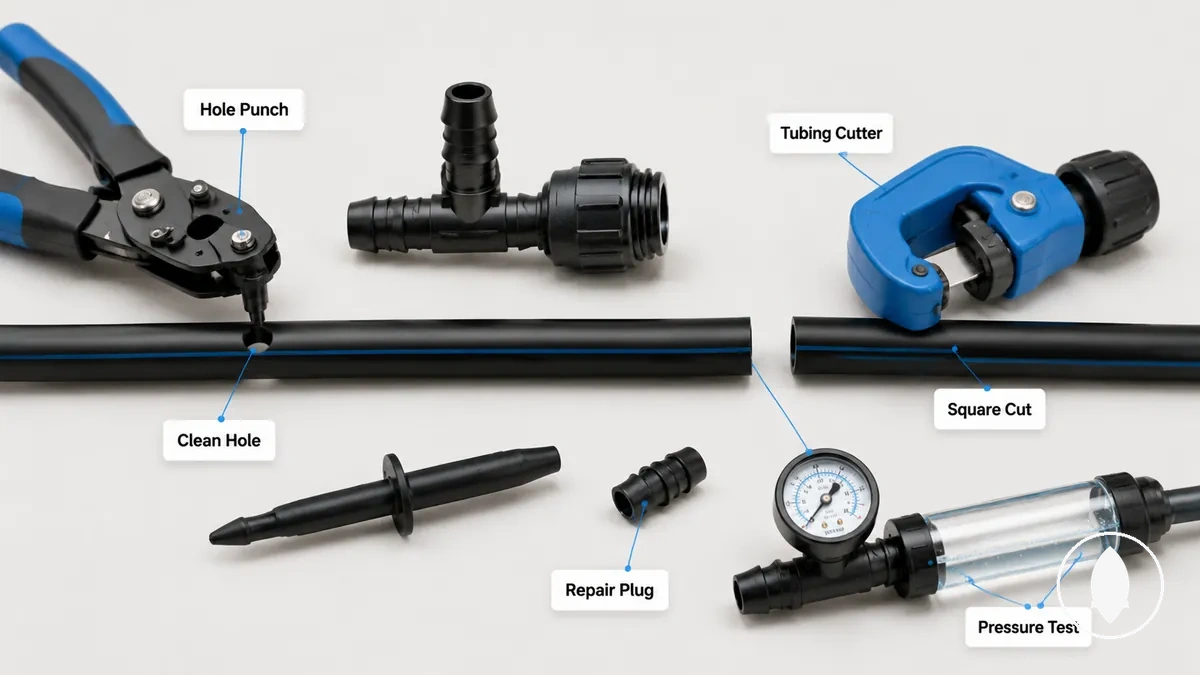

Ferramentas para furos de encaixe e conexões limpas

Usar a ferramenta ou auxílio adequado pode melhorar a forma do furo, a qualidade do corte e o controle de inserção durante a instalação de conexões para irrigação por gotejamento. Uma preparação mais limpa ajuda a criar conexões mais consistentes, enquanto a compatibilidade entre o tubo e a conexão ainda afeta o resultado final. A tabela abaixo resume a finalidade das ferramentas de instalação comuns e as condições que elas ajudam a controlar.

Ferramenta ou auxílio	Tarefa de instalação	Condição que ajuda a controlar	Limite ou precaução

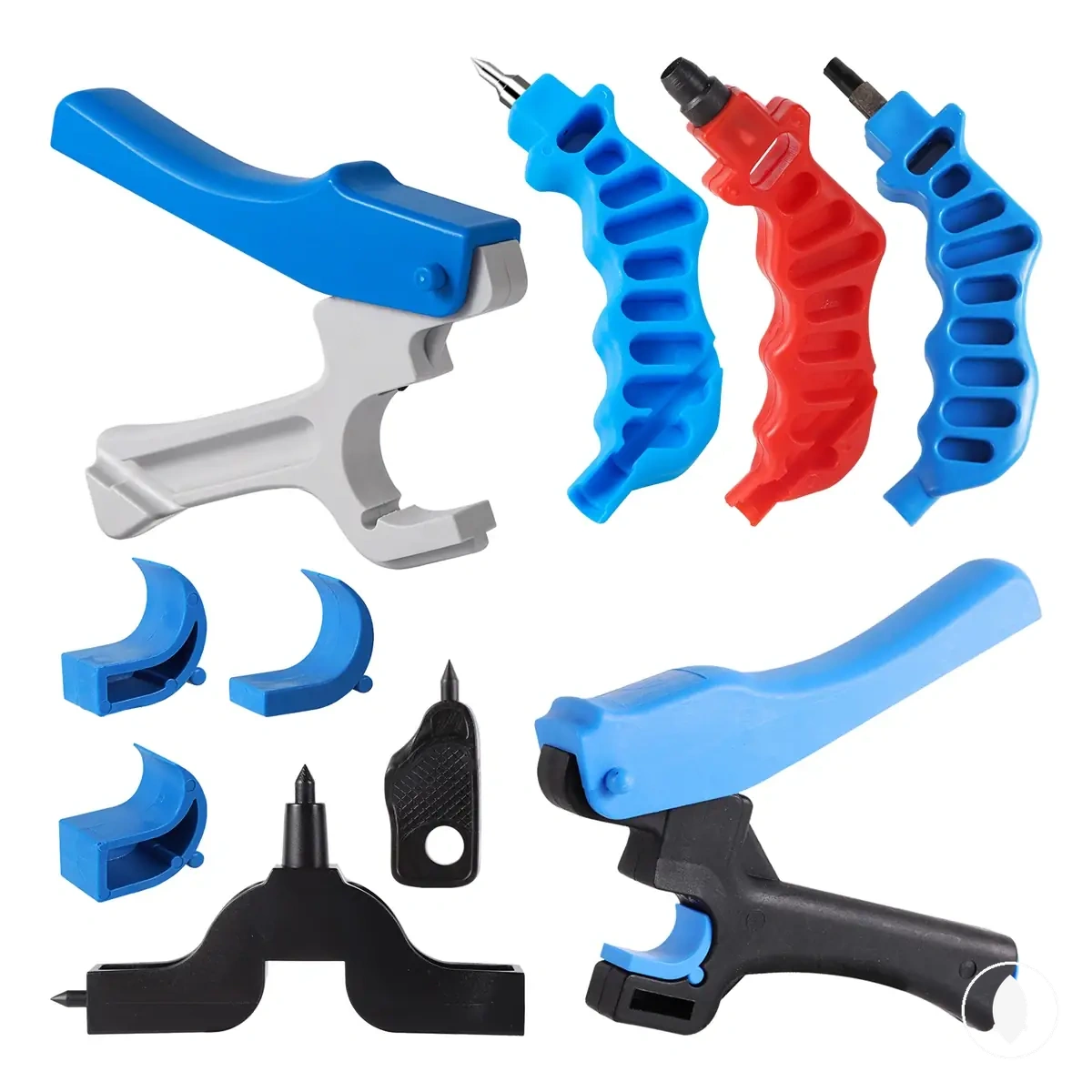

Perfurador de furos	Criar um furo limpo	Formato do furo para um conector de engate	Um furo irregular ou superdimensionado pode aumentar o risco de vazamento.
Cortador de tubos	Produzir um corte quadrado	Assentamento mais limpo para uma conexão de compressão	Cortes angulados ou ásperos podem reduzir a qualidade da vedação.
Água morna	Amolecer o tubo antes da inserção	Força de inserção com tubo rígido	Amolecer não corrige tubo incompatível.
Ferramenta de inserção	Apoiar a inserção controlada da conexão	Alinhamento da inserção	Evite forçar a conexão se o ajuste for inadequado.
Plugue de reparo	Fechar um furo indesejado ou rasgado	Danos menores de instalação	Tubos severamente danificados podem exigir substituição.
Teste de pressão	Verificar a conexão concluída	Possível infiltração em condições operacionais	O teste ajuda a identificar problemas, mas não garante um resultado sem vazamentos.

Um perfurador de furos pode ajudar a criar um furo limpo, enquanto um cortador de tubos pode produzir um corte quadrado que pode melhorar o alinhamento da conexão. Água morna pode facilitar a inserção quando o tubo ficou rígido, e uma ferramenta de inserção pode melhorar o controle durante a montagem. Se um furo se rasgar, um plugue de reparo pode ajudar com danos menores de instalação. Mesmo com ferramentas adequadas, evite forçar uma conexão quando a compatibilidade ou a condição do tubo for incerta.

Quando o tubo está em boas condições, ferramentas simples de instalação geralmente são suficientes para apoiar uma conexão limpa. Se o tubo estiver rachado, muito distorcido ou danificado de outra forma, trocar as ferramentas por si só pode não resolver o problema, pois a condição do tubo continua sendo o fator limitante.

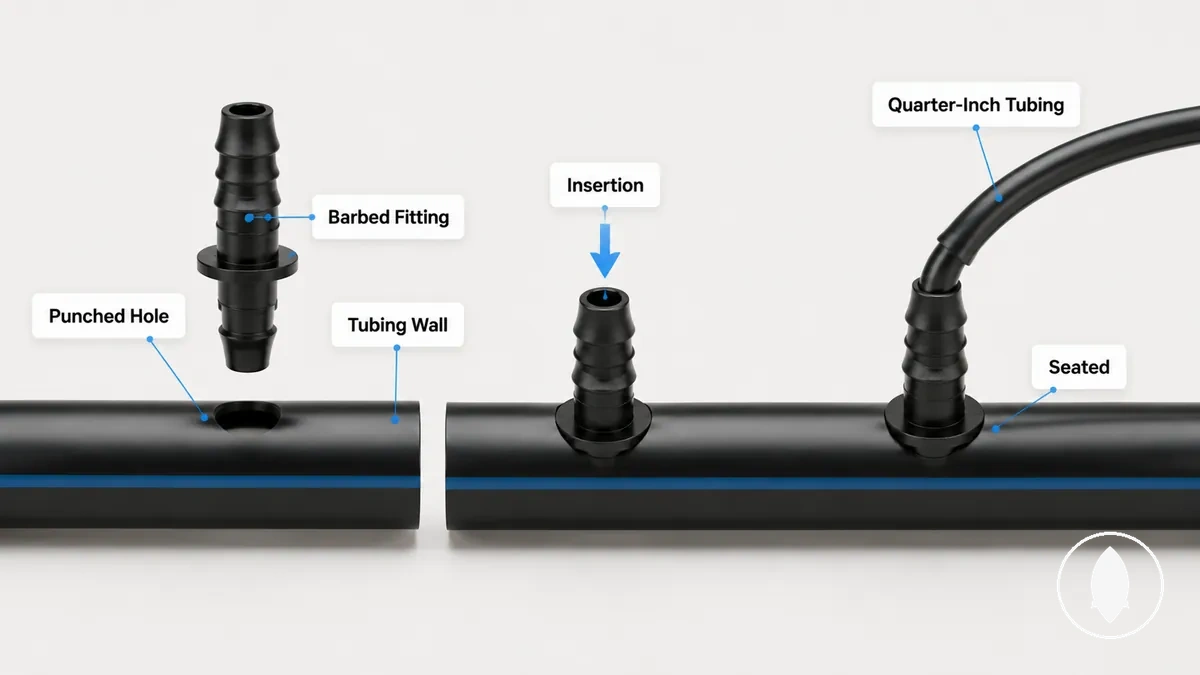

Como instalar conexões de engate para irrigação por gotejamento

Instalar conexões de engate começa usando o método indicado para um furo perfurado no tubo principal ou para conexões compatíveis de tubo de um quarto de polegada. As conexões de engate são inseridas no tubo até que o conector atinja uma profundidade de encaixe adequada, enquanto a vedação final ainda depende da condição do tubo e do ajuste. Siga as etapas abaixo para concluir a instalação.

1. Prepare o tubo. Faça um furo limpo no tubo principal ou prepare a extremidade de um tubo compatível de um quarto de polegada. Uma abertura limpa ajuda o conector de engate a assentar de forma mais uniforme contra a parede do tubo e pode reduzir o risco de vazamento.
2. Alinhe o conector. Posicione a conexão de engate reta em relação ao furo ou ao tubo de um quarto de polegada antes da inserção. O alinhamento correto pode ajudar a limitar danos à parede do tubo durante a instalação.
3. Insira a conexão de engate. Empurre o conector no tubo com pressão constante da mão até atingir a profundidade de encaixe desejada. Se a inserção se tornar excepcionalmente difícil, verifique o tamanho do furo e a condição do tubo em vez de forçar o engate.
4. Verifique a conexão. Confirme que o conector está totalmente assentado e que a parede do tubo permanece intacta ao redor da conexão de engate. Uma conexão corretamente assentada pode ajudar a reduzir infiltrações quando o tubo e a conexão são compatíveis.
5. Teste a instalação. Deixe a água passar pela linha de gotejamento e inspecione a conexão em busca de sinais de vazamento ao redor da parede do tubo. Se aparecer infiltração, verifique novamente o furo, a profundidade de encaixe e a condição do tubo antes de repetir a instalação.

A preparação afeta a conexão final, pois um furo irregular ou tubo danificado pode reduzir a fixação do conector. Verifique se a abertura está limpa e se a parede do tubo não foi rasgada antes da inserção. Prossiga somente quando o tubo permanecer adequado para a conexão de engate.

A inserção deve permanecer suave e controlada, sem ser forçada. A pressão constante da mão geralmente é suficiente quando o conector e o tubo são compatíveis. Pare e reavalie o ajuste se for necessária força excessiva, pois a inserção difícil pode indicar um problema de preparação ou compatibilidade.

A confirmação ocorre após o conector atingir a profundidade de encaixe desejada. Inspecione o tubo ao redor da conexão de engate e realize um teste simples com água para verificar infiltrações. Prossiga somente se a conexão parecer estável em condições operacionais normais.

Um aperto firme não garante uma vedação confiável. Forçar conexões de engate em furos subdimensionados, tubos quebradiços ou mal perfurados pode aumentar o risco de vazamento ou rachadura no tubo. Se a condição do tubo ou o ajuste parecer inadequado, corrija essas condições antes de prosseguir com a instalação.

Perfurando furos limpos no tubo principal

Um furo limpo começa com um perfurador que cria uma abertura onde o engate possa assentar contra a parede do tubo. Um furo limpo pode ajudar o engate a formar uma vedação mais consistente, embora o resultado ainda dependa da condição do tubo e do tamanho da conexão. Siga estas microetapas para melhorar a qualidade do furo antes de inserir o conector de engate.

Use estas etapas para criar um furo limpo:

1. Apoie o tubo principal. Segure o tubo principal firmemente antes de usar o perfurador e verifique se o tubo permanece estável durante a perfuração.
2. Perfure em um ângulo controlado. Pressione o perfurador reto na parede do tubo e verifique se o furo está redondo e limpo.
3. Remova detritos. Elimine qualquer resíduo do furo e confirme se a abertura está desobstruída antes de inserir o engate.
4. Evite perfurar repetidamente. Não perfure o mesmo local novamente, pois perfurações repetidas podem enfraquecer a parede do tubo. Se o furo ficar rasgado ou alargado, inspecione-o antes de continuar, pois isso pode aumentar o risco de infiltração.

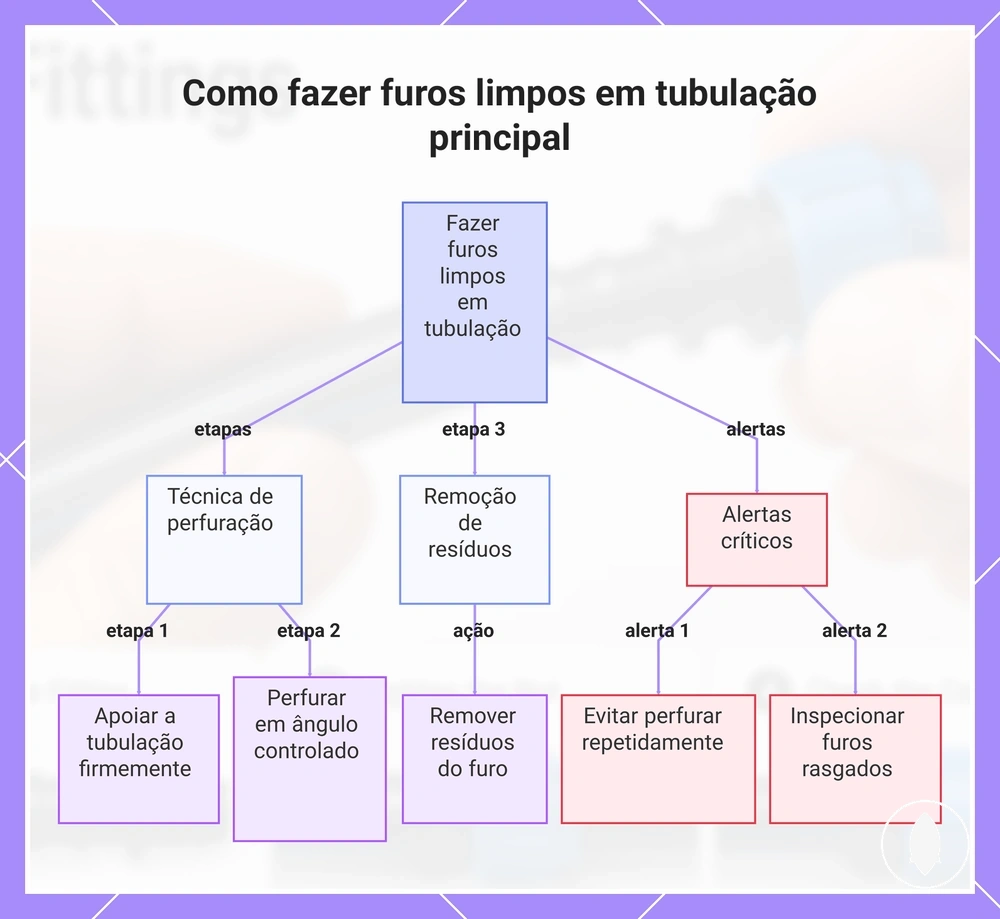

Este gráfico mostra as principais etapas e alertas para criar um furo limpo na tubulação principal antes de inserir um conector com barbatana.

Inserindo conectores de engate totalmente no tubo

Um conector de engate deve estar totalmente assentado para que o engate se fixe na parede do tubo, em vez de permanecer parcialmente exposto. Insira o conector de engate com o ângulo de inserção correto e pressão constante até que atinja a posição de encaixe desejada. Confirme visualmente se o engate está totalmente assentado antes de passar para a próxima conexão.

Use esta lista para confirmar o assentamento adequado:

• Verifique o ângulo de inserção. Mantenha o conector de engate alinhado com o tubo para que entre reto, sem torcer, e verifique se o conector permanece alinhado durante a inserção.
• Aplique pressão constante. Empurre o conector de engate no tubo com pressão constante e pare se uma resistência incomum indicar que a conexão deve ser verificada.
• Confirme o assentamento total. Verifique se o engate está totalmente assentado, em vez de parcialmente exposto, e se a parede do tubo se ajusta de forma uniforme ao redor do conector.
• Inspecione a conexão final. Confirme se o conector de engate permanece firme, sem movimento aparente. Se um engate exposto ou infiltração visível aparecer durante o teste, inspecione a conexão antes de continuar.

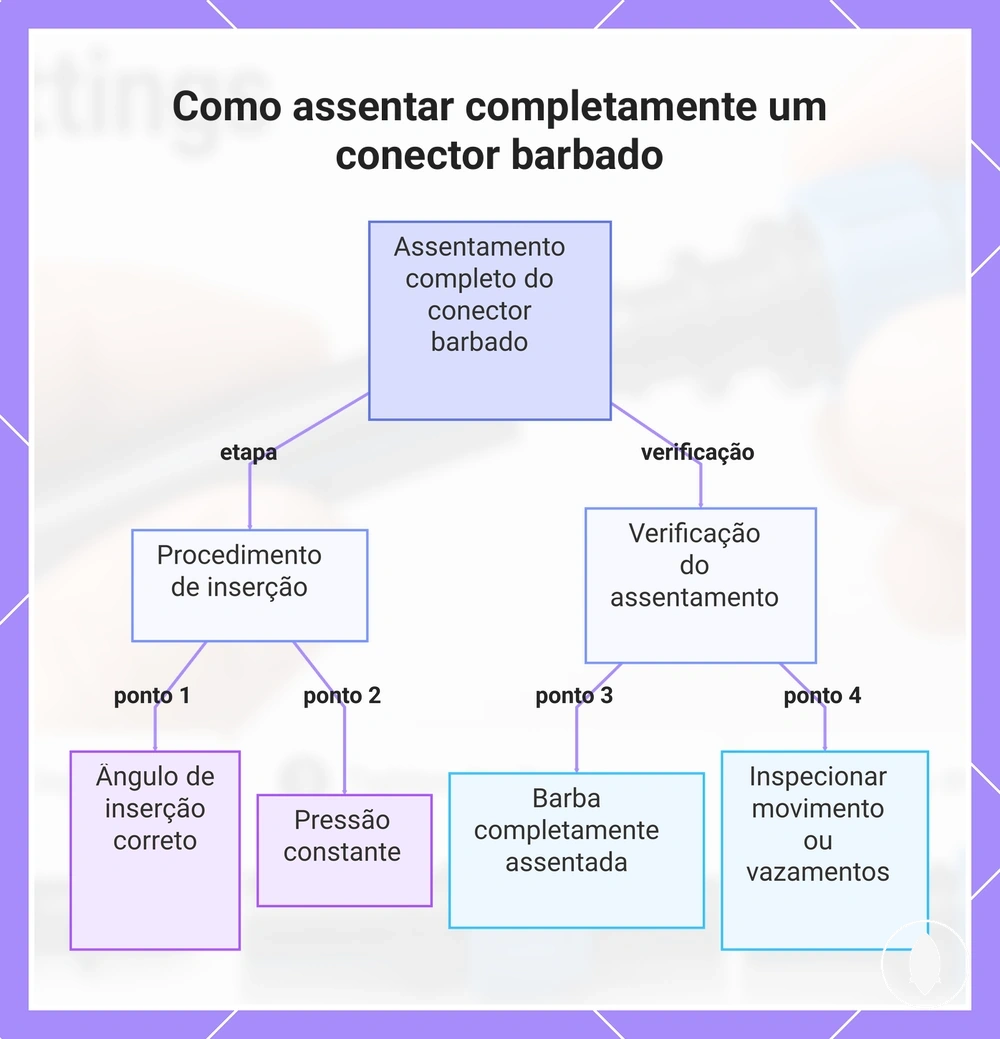

Este gráfico descreve a lista de verificação para inserir um conector barbado completamente no tubo, cobrindo as etapas de inserção e a verificação pós-inserção.

Conectando tubo de 1/4 de polegada a engates na linha principal

Conectar o tubo de 1/4 de polegada a um engate na linha principal começa com uma extremidade limpa do tubo, alinhamento correto e pressão controlada para reduzir a chance de esticar ou rachar. O tubo de 1/4 de polegada deve ser inserido no engate da linha principal até a profundidade de inserção pretendida, sem forçar a conexão. Verifique a posição do tubo antes de confirmar a conexão.

Alinhe a extremidade do tubo com o engate da linha principal antes de aplicar pressão constante, para que o tubo alimentador entre reto. Se o tubo de 1/4 de polegada estiver rígido, um aquecimento suave pode melhorar a flexibilidade do tubo, pois a condição e a idade do material podem variar. Empurre o tubo até a profundidade de inserção pretendida e verifique se a conexão oferece resistência razoável à tração, sem movimento excessivo. Se o tubo esticar, começar a rachar ou apresentar resistência limitada à tração, inspecione a conexão antes de continuar, pois a fixação pode depender da condição do tubo.

Como instalar conexões de compressão para irrigação por gotejamento

Instalar conexões de compressão começa com um tubo que corresponda à conexão, pois as conexões de compressão vedam prendendo-se ao diâmetro externo do tubo. Uma extremidade limpa do tubo e o encaixe correto ajudam o soquete da conexão a prender o tubo, enquanto o ajuste final depende do diâmetro externo do tubo e do design da conexão. Siga as etapas abaixo para concluir a instalação.

Prepare o tubo com um corte quadrado, pois uma extremidade limpa do tubo pode entrar no soquete de forma mais uniforme. Se o tubo estiver rígido, um aquecimento suave pode melhorar a maleabilidade do tubo e reduzir a força de inserção, embora não corrija uma incompatibilidade de diâmetro. Insira o tubo com pressão constante, sem forçá-lo se a resistência se tornar excessiva. Prossiga somente quando o tubo parecer se ajustar corretamente ao soquete.

1. Verifique o tubo. Confirme se o diâmetro externo do tubo corresponde ao design da conexão de compressão e se a extremidade do tubo tem um corte quadrado limpo.
2. Prepare a extremidade do tubo. Se necessário, aqueça suavemente o tubo rígido para melhorar sua maleabilidade antes da inserção, pois a condição do tubo pode variar.
3. Insira no soquete. Empurre o tubo para dentro do soquete com força de inserção constante até atingir o ponto de parada ou a posição de encaixe pretendida para aquela conexão.
4. Confirme o encaixe. Verifique se o tubo permanece assentado no soquete sem movimento aparente ou danos ao redor da extremidade do tubo.
5. Realize um teste de pressão. Ligue o sistema e inspecione a conexão em busca de infiltrações. Se aparecer infiltração, verifique novamente a condição do tubo, o encaixe e o ajuste, pois o resultado pode depender da condição da conexão.

Uma conexão de compressão não sela apenas pela força de inserção. A fixação por compressão depende do diâmetro externo do tubo corresponder ao design da conexão, e tubos danificados ou com diâmetro incorreto podem reduzir a aderência mesmo quando o tubo atinge o ponto de parada.

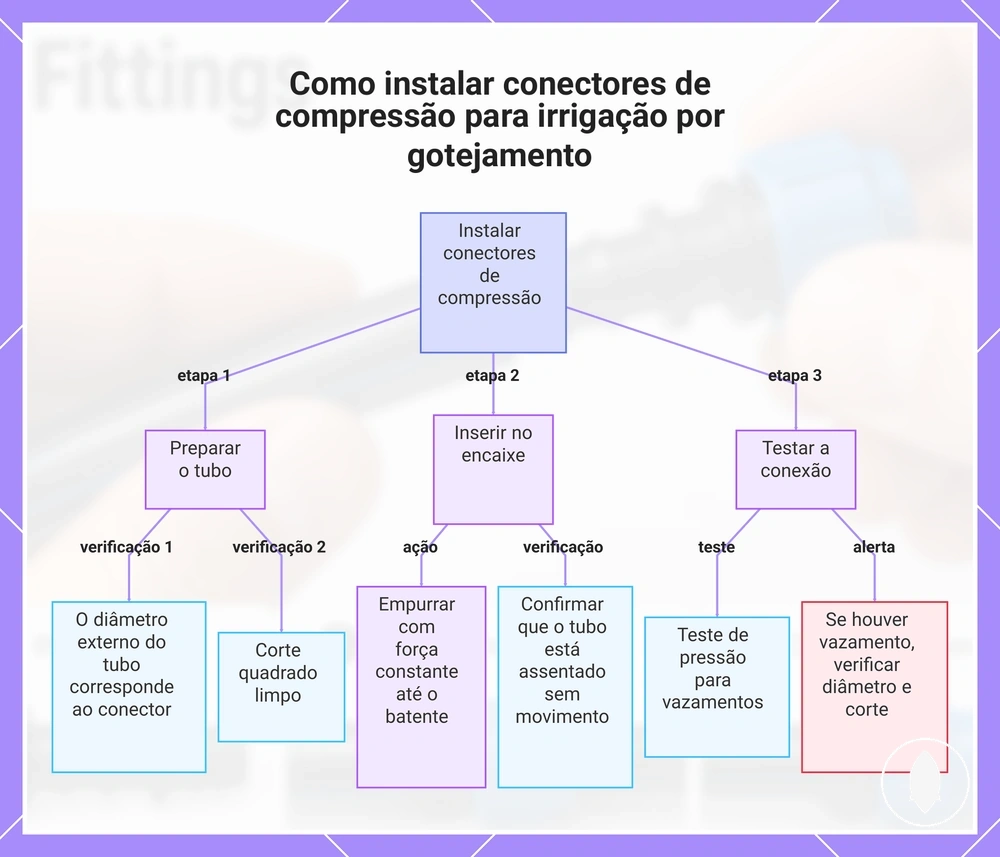

Este gráfico mostra as verificações e etapas essenciais para instalar conectores de compressão em irrigação por gotejamento: preparação do tubo, inserção e teste.

Amolecendo o tubo antes da inserção da conexão de compressão

Amolecer o tubo pode ajudar quando a rigidez do tubo impede que a extremidade se assente corretamente em uma conexão de compressão. Se o tubo rígido resistir à inserção, o amolecimento suave pode melhorar a flexibilidade antes da instalação. Use o método abaixo apenas como auxílio para a inserção.

Coloque a extremidade do tubo em água morna por um curto período até que se torne mais flexível e verifique se a extremidade do tubo mantém sua forma antes da inserção. Insira o tubo na conexão de compressão com pressão constante, sem forçá-lo. Se o tubo ainda resistir ao encaixe, verifique novamente a condição do tubo e a compatibilidade da conexão, pois amolecer o tubo não corrige tamanho incorreto, tubo rachado ou conexões incompatíveis. Evite superaquecimento, pois o calor excessivo pode aumentar o risco de deformação ou rachadura.

Empurrando o tubo até o ponto de parada correto da compressão

A inserção incompleta é uma causa comum de vazamento, pois a extremidade do tubo pode não atingir o ponto de parada correto dentro de uma conexão de compressão. Empurre o tubo até que o tubo assentado atinja o ponto de parada fornecido pelo design da conexão. Confirme a posição com uma verificação visual ou tátil antes de continuar.

Verifique se a extremidade do tubo tem um corte limpo e quadrado, pois um corte angulado pode contribuir para a inserção parcial. Conforme o tubo se move para dentro da conexão de compressão, uma mudança na resistência pode indicar que a profundidade de inserção está se aproximando do ponto de parada do soquete, embora a sensação possa variar entre os designs de conexão. Após a inserção completa, confirme se o tubo assentado permanece totalmente engatado e realize uma verificação de vazamento se a conexão for colocada em serviço. Se o tubo parecer parcialmente inserido ou a resistência parecer incomum, remova o tubo, inspecione a extremidade e teste novamente, pois a confirmação do ponto de parada depende do design da conexão e da condição do tubo.

Testando novas conexões de encaixe para vazamentos

Teste cada nova conexão de encaixe antes de cobrir ou deixar a linha de irrigação, pois o teste precoce pode identificar um vazamento enquanto a conexão ainda é fácil de corrigir. Um teste com água ajuda a revelar infiltração, encaixe solto, movimento relacionado à pressão ou mau ajuste antes que a instalação seja considerada concluída. Use a lista de diagnóstico abaixo para identificar a condição mais provável e a próxima verificação imediata.

• Ponto de conexão com infiltração visível: Condição provável: encaixe incompleto. Verificação imediata: reassentar a conexão e testar novamente.
• Movimento do tubo durante o aumento de pressão: Condição provável: conexão solta ou inserção parcial. Verificação imediata: confirmar se o tubo permanece totalmente assentado e realizar outro teste de pressão.
• Rotação do conector após a instalação: Condição provável: encaixe instável. Verificação imediata: inspecionar o ponto de conexão e testar novamente após confirmar o ajuste.
• Vazamento lento após o início do fluxo de água: Condição provável: problema menor de encaixe ou mau ajuste. Verificação imediata: realizar uma verificação visual e confirmar a conexão antes de continuar.
• Vazamento sem movimento aparente: Condição provável: tubo danificado ou outro problema de conexão. Verificação imediata: inspecionar o tubo ao redor do ponto de conexão antes de um diagnóstico adicional.

Se um vazamento parar após a conexão ser reassentada, o encaixe incompleto foi provavelmente a causa. Se a infiltração continuar após a conexão ter sido verificada, tubo danificado ou estresse relacionado à pressão também podem contribuir para o vazamento. Quando a causa permanecer incerta, separe os problemas de encaixe dos danos ao tubo antes de aprofundar o diagnóstico.

Um vazamento após a instalação não significa automaticamente que a conexão falhou. Novas conexões devem primeiro ser verificadas quanto a encaixe, movimento e infiltração visível, pois essas condições geralmente são mais fáceis de corrigir imediatamente após a instalação. Se o vazamento continuar após essas verificações, prossiga com corrigir vazamentos após a instalação para um diagnóstico mais detalhado.

Se a conexão não puder ser reassentada ou o tubo estiver visivelmente danificado, testes adicionais podem ter valor limitado. Após as verificações básicas de instalação terem sido concluídas, remover e substituir conexões pode se tornar a próxima etapa apropriada para peças que não podem ser assentadas corretamente ou que apresentam danos.

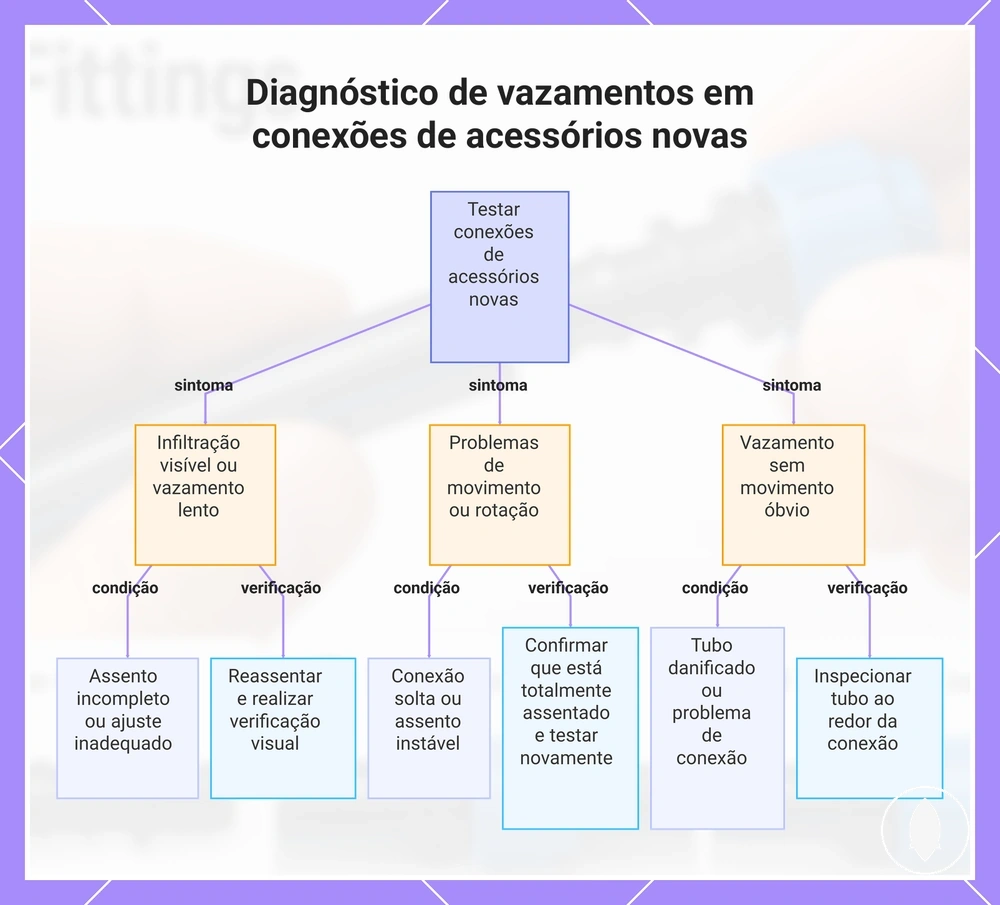

Este gráfico mostra os sintomas comuns de vazamentos em conexões de acessórios novas, suas condições prováveis e a verificação imediata a ser realizada.

Erros de instalação que causam vazamentos ou conexões soltas

Erros de instalação são uma causa comum de vazamentos e conexões soltas, pois mau ajuste, encaixe incompleto ou tubo danificado podem enfraquecer uma nova conexão. A maioria dos problemas começa com seleção de tamanho errado, má qualidade do furo, inserção superficial, tubo quebradiço, força excessiva ou teste ignorado. Use a lista abaixo para identificar cada erro, entender por que ele cria risco e aplicar a etapa de prevenção adequada.

• Tamanho errado: Uma conexão de tamanho errado pode criar um mau ajuste que pode levar a vazamentos. Confirme a compatibilidade do tubo e da conexão antes da instalação.
• Furo irregular: Um furo irregular pode impedir que uma conexão de engate vede uniformemente e pode causar infiltração. Crie um furo limpo e inspecione-o antes de inserir a conexão.
• Corte angulado do tubo: Um corte irregular do tubo pode reduzir a qualidade do encaixe. Faça um corte quadrado limpo antes de conectar a conexão.
• Inserção superficial: Um conector que não está totalmente assentado pode se tornar uma conexão solta quando a pressão aumenta. Confirme a inserção total e teste novamente a conexão.
• Tubo quebradiço: Um tubo quebradiço pode rachar quando a força é aplicada durante a instalação. Verifique a condição do tubo antes de continuar.
• Força excessiva: Forçar um conector em um ajuste inadequado pode danificar o tubo ou alargar a abertura. Pare e verifique novamente o ajuste em vez de aplicar mais força.
• Teste ignorado: Ignorar o teste pode deixar um vazamento lento despercebido. Realize um teste com água antes de considerar a instalação concluída.

Tamanho errado, má qualidade do furo e inserção superficial podem produzir sintomas semelhantes, mas a correção depende da causa subjacente. Um problema de compatibilidade difere de um furo irregular, e o encaixe incompleto difere de um tubo danificado. Identifique a causa provável antes de fazer alterações adicionais na conexão.

Um novo vazamento nem sempre resulta apenas de um erro de instalação, pois compatibilidade ruim ou um componente já danificado podem criar sintomas semelhantes. Confirme o encaixe, a condição do tubo e o ajuste antes de presumir que uma conexão falhou. Para orientação de prevenção mais ampla, revise erros de instalação a evitar após concluir as verificações específicas da instalação.

Vazamentos e conexões soltas não são evitados apenas por força ou ajuste repetido. A prevenção começa com peças compatíveis, preparação limpa, encaixe correto e teste antes de o sistema ser deixado em serviço. Se essas verificações não resolverem o problema, reavalie a conexão antes de prosseguir.

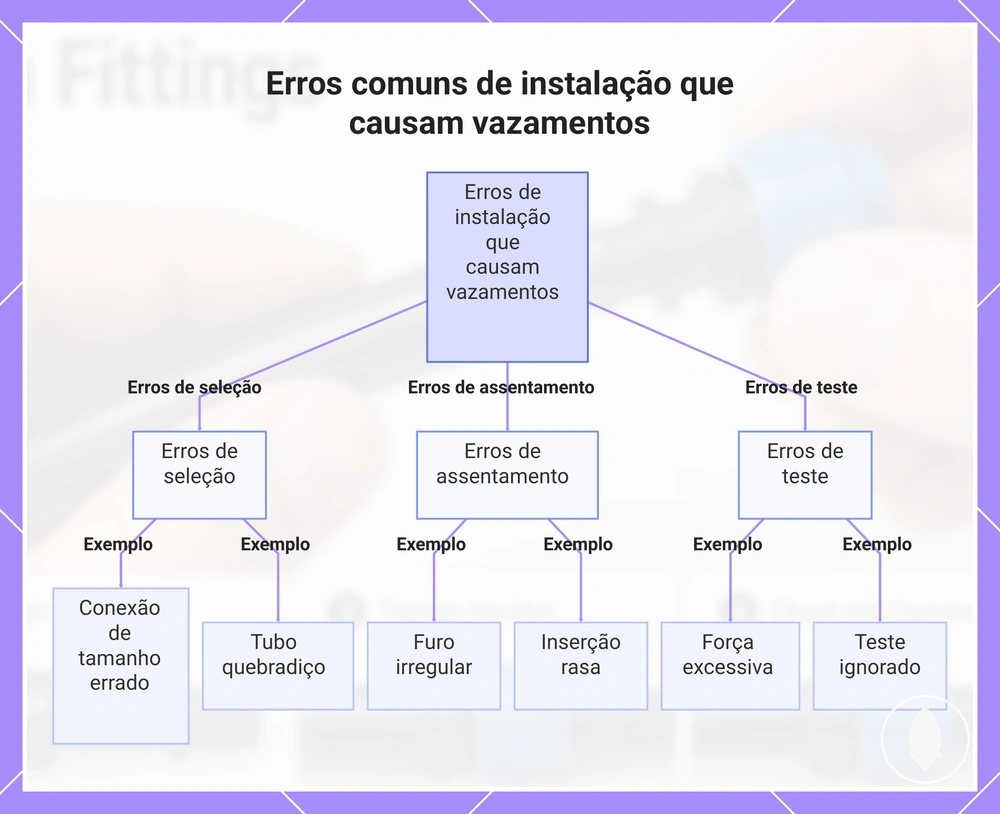

Este gráfico agrupa os erros de instalação mais comuns que levam a vazamentos ou conexões frouxas, organizados por categoria.
