Placement des raccords d’irrigation goutte à goutte pour une installation propre

Le placement des raccords d’irrigation goutte à goutte détermine où les raccords se connectent dans un réseau de tubes afin que le système puisse suivre les trajets planifiés à travers les embranchements, les coudes et les extrémités. Le placement influence la direction des tubes, les points de connexion, l’accès et la propreté globale de l’installation. Les principales considérations de placement incluent les parcours de tubes, les lignes secondaires, les angles et les emplacements d’extrémité.

Avant de couper des tubes dans une plate-bande, un rang ou une zone plantée, le placement des raccords aide à déterminer où les points de connexion doivent se situer dans l’installation. Une installation propre suit la forme de la zone tout en maintenant les tés, coudes, bouchons d’extrémité et connecteurs positionnés là où ils soutiennent le trajet prévu. Le placement adéquat peut varier selon la forme de la plate-bande, l’espacement des plantes, la taille des tubes et l’ajustement des connecteurs.

Un mauvais placement des raccords peut entraîner des chemins de tubes encombrés, des extrémités cachées ou des coudes forcés qui rendent l’installation plus difficile à gérer. Planifier les points de connexion avant l’installation permet de créer un agencement plus clair tout en gardant visibles les considérations de compatibilité. Cette section se concentre sur la logique de placement plutôt que sur la sélection des raccords ou un processus d’installation complet.

La qualité du placement des raccords peut être évaluée en vérifiant si les points de connexion restent organisés et adaptés au réseau de tubes. La liste ci-dessous vérifie les principaux facteurs de placement sans transformer le processus en séquence d’installation.

• Points d’embranchement : Vérifier que les tés ou les connexions de dérivation sont positionnés là où les lignes secondaires doivent quitter le chemin de tube principal.
• Coudes : Examiner les angles et les changements de direction en tenant compte des coudes, du rayon de courbure et de la contrainte sur les tubes.
• Extrémités : Placer les bouchons d’extrémité ou les points de fermeture là où ils restent visibles et accessibles dans l’installation.
• Points d’accès : Maintenir les zones de connexion importantes accessibles pour de futures vérifications ou ajustements.
• Compatibilité : Confirmer que les connecteurs de tubes correspondent à la taille des tubes et aux conditions de connexion requises par l’installation.
• Disposition des plantes : Tenir compte de l’espacement des plantes et de la forme de la plate-bande afin que le chemin de tube soutienne une distribution pratique de l’eau sur toute la zone.

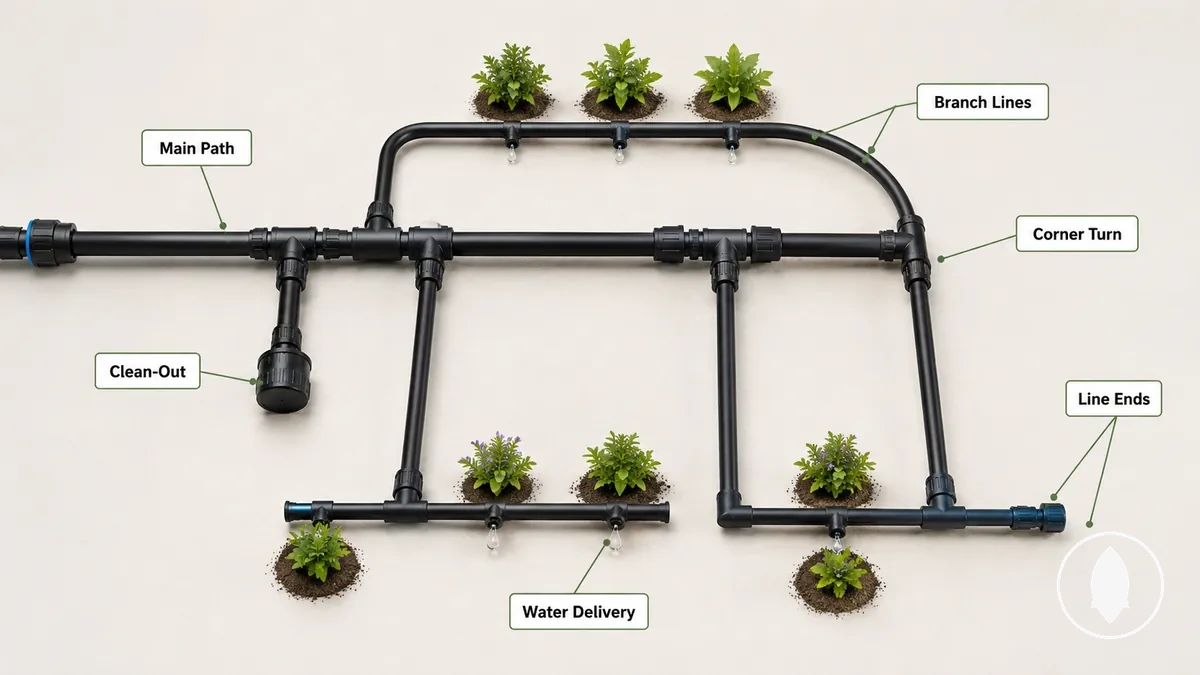

Comment le placement des raccords contrôle la direction des tubes et la distribution de l’eau

Le placement des raccords contrôle où les tubes goutte à goutte tournent, bifurquent et se terminent, façonnant la direction des tubes et le chemin de distribution de l’eau dans une installation. Les points de connexion influencent la façon dont les lignes secondaires quittent le trajet principal, comment les angles sont gérés et où les extrémités restent accessibles. Ces décisions de placement aident à organiser le réseau de tubes avant que les détails d’installation ne soient abordés.

Le placement des raccords définit la relation entre le chemin des tubes et les points de distribution en déterminant où les connexions redirigent ou prolongent les tubes goutte à goutte. La création d’embranchements, les angles et les emplacements d’extrémité peuvent influencer la façon dont l’eau atteint différentes zones, tandis que la portée des émetteurs peut dépendre de facteurs tels que la taille des tubes, la longueur des parcours, la pente et la conception globale du système. La planification du placement se concentre sur l’agencement des points de connexion plutôt que sur le choix de types de raccords individuels.

Un mauvais placement peut créer des chemins de tubes encombrés, des points de nettoyage difficiles d’accès ou des agencements de connexion plus difficiles à entretenir. Examiner les lignes secondaires, les angles et les extrémités avant l’installation améliore la préparation à l’installation et maintient l’organisation du réseau. Pour le contexte plus large de la catégorie, voir le hub des raccords d’irrigation goutte à goutte ; cette section reste centrée sur la logique de placement plutôt que sur la technique d’installation complète ou la sélection des raccords.

La façon dont le placement des raccords contrôle la direction des tubes et la distribution de l’eau peut être montrée en cartographiant le chemin principal des tubes, les changements de direction, les points d’embranchement et les extrémités. Le schéma ci-dessous illustre comment les emplacements de connexion organisent les points de distribution et les zones d’accès dans une installation d’irrigation goutte à goutte.

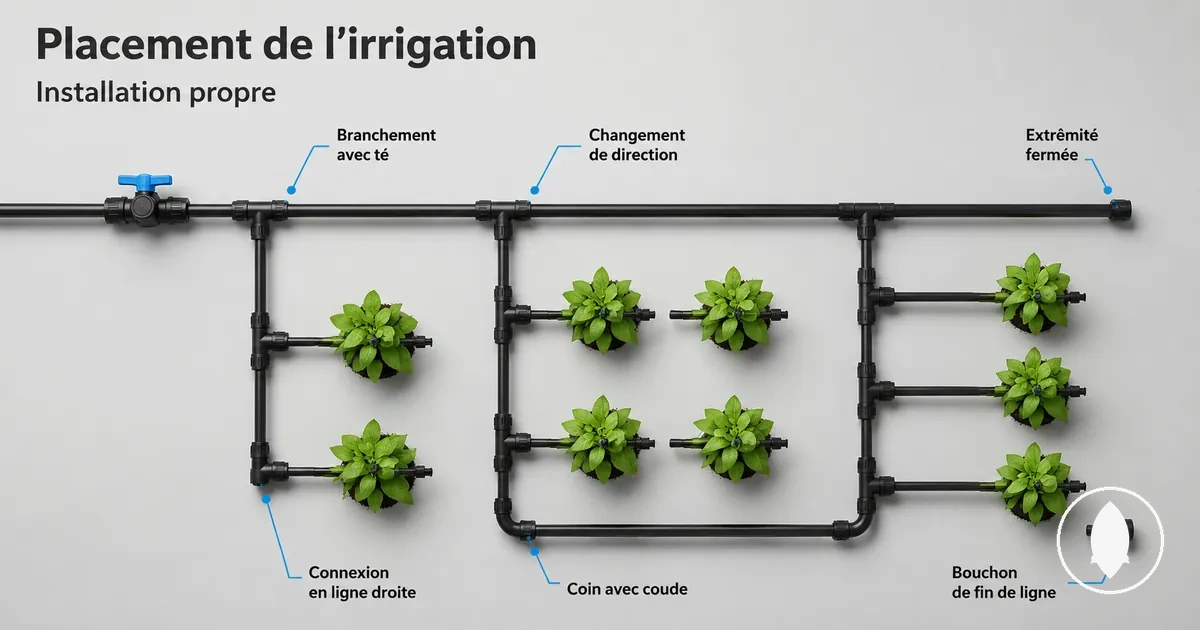

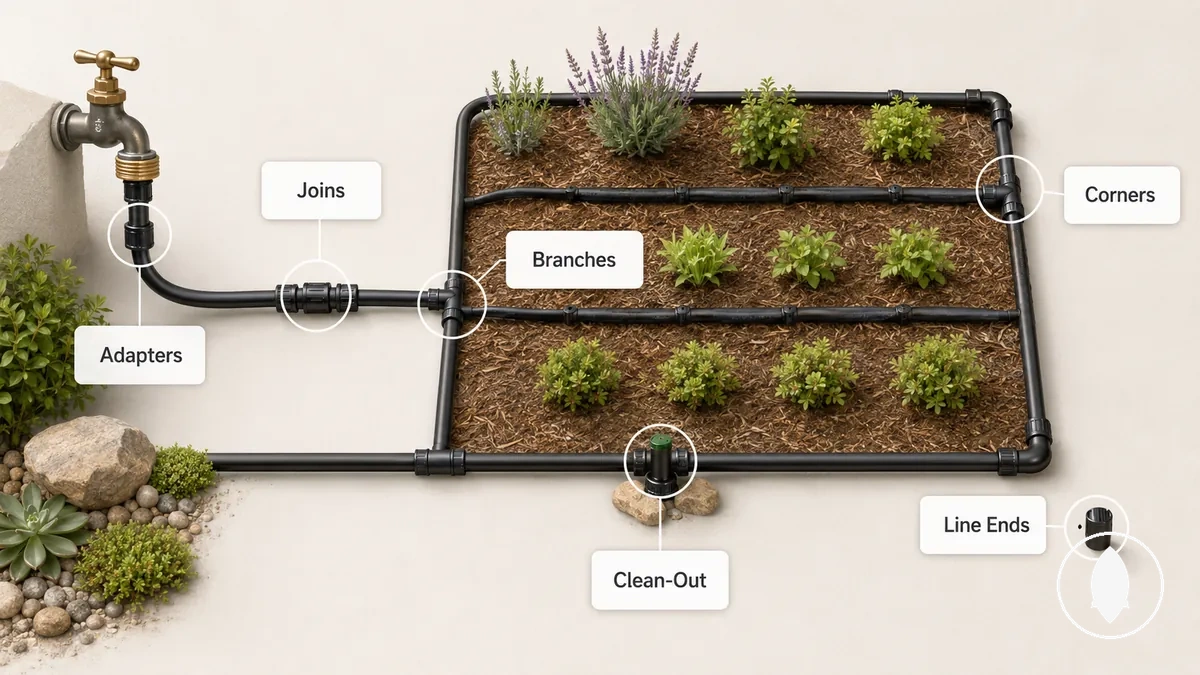

Points de configuration nécessitant généralement des raccords d’irrigation goutte à goutte

Les raccords d’irrigation goutte à goutte sont généralement nécessaires là où les tubes se joignent, s’étendent, bifurquent, tournent, s’adaptent ou se terminent dans une configuration. Ces points de configuration définissent le rôle de connexion de chaque emplacement de raccord et aident à organiser la direction des tubes dans le système. Cartographier chaque point par fonction montre comment les raccords soutiennent différentes parties du chemin de tubes.

Dans les rangs, les plates-bandes ou les parcours irréguliers, les points de configuration apparaissent là où le tube nécessite un changement de connexion, une branche séparée, un changement de direction ou une extrémité accessible. Ces emplacements peuvent varier selon le trajet du tube, la forme de la configuration, la taille du tube et les exigences de connexion. Comprendre le rôle des connexions dans la configuration aide à distinguer où un raccord est nécessaire du style de raccord spécifique utilisé.

Les points de configuration nécessitant généralement des raccords d’irrigation goutte à goutte peuvent être organisés par rôle de connexion et direction des tubes. Le tableau ci-dessous associe chaque point au rôle du raccord, à la condition de placement et à l’effet sur la configuration.

Point de configuration	Rôle du raccord	Condition de placement	Effet sur la configuration
Jonctions et extensions	Connecter des sections de tubes	Utilisé là où la continuité des tubes doit se poursuivre ou s’étendre	Maintient un chemin de tubes connecté
Points d’embranchement	Créer des trajets de tubes séparés	Placé là où les lignes secondaires quittent le parcours principal	Dirige les tubes vers des zones séparées
Angles	Supporter les changements de direction	Utilisé là où le chemin de tubes change de direction	Aide à organiser les virages dans la configuration
Adaptateurs	Supporter différents besoins de connexion	Dépend de la taille des tubes et des exigences de la configuration	Permet de gérer les conditions de connexion
Extrémités	Fermer les parcours de tubes	Placé à la fin d’un trajet de tubes	Définit le point d’extrémité de la configuration
Points de nettoyage	Fournir un accès à des emplacements sélectionnés	Dépend de la conception de la configuration et des besoins d’accès d’entretien	Facilite l’inspection des zones de connexion

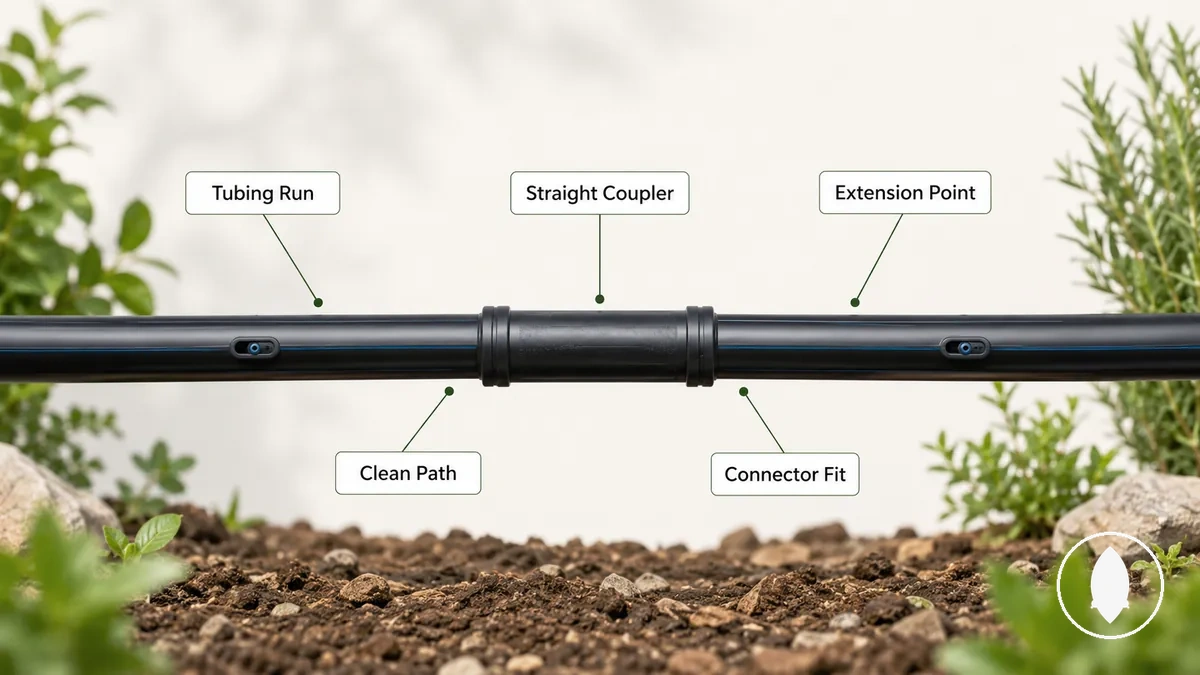

Jonctions de conduite principale et extensions de tubes

Les jonctions de conduite principale prolongent ou reconnectent un chemin de tube droit lorsqu'une configuration a besoin de continuité sur un parcours de tube plus long. Les raccords droits agissent comme des points de connexion qui aident à maintenir un chemin de continuation propre entre les sections de tubes.

Un point d’extension peut être utile lorsqu’un parcours de tube doit se poursuivre à travers une zone planifiée telle qu’un rang plus long ou une section connectée. Les jonctions de conduite principale soutiennent la continuité de la configuration en maintenant le chemin de tube connecté, tandis que l’ajustement du raccord dépend de la taille du tube, du style de raccord et de l’état du point de connexion.

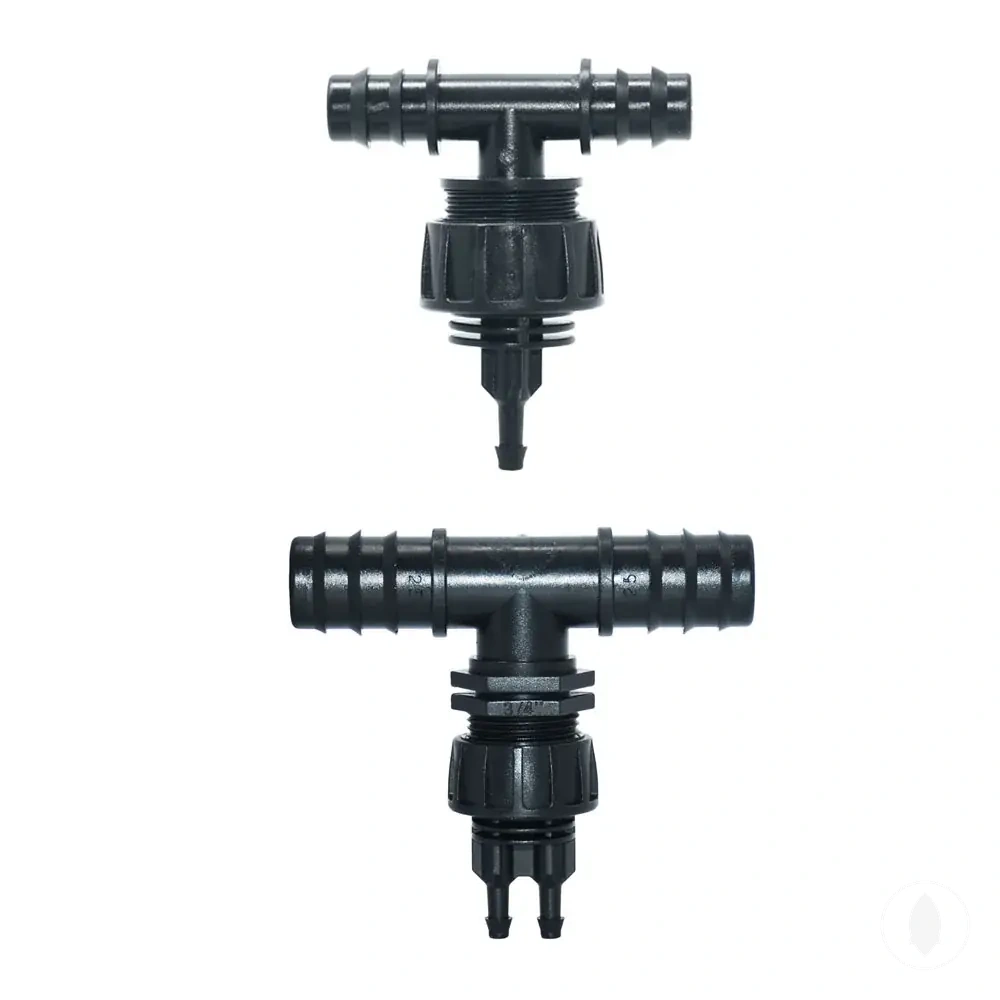

Lignes secondaires et points de té ou de répartiteur

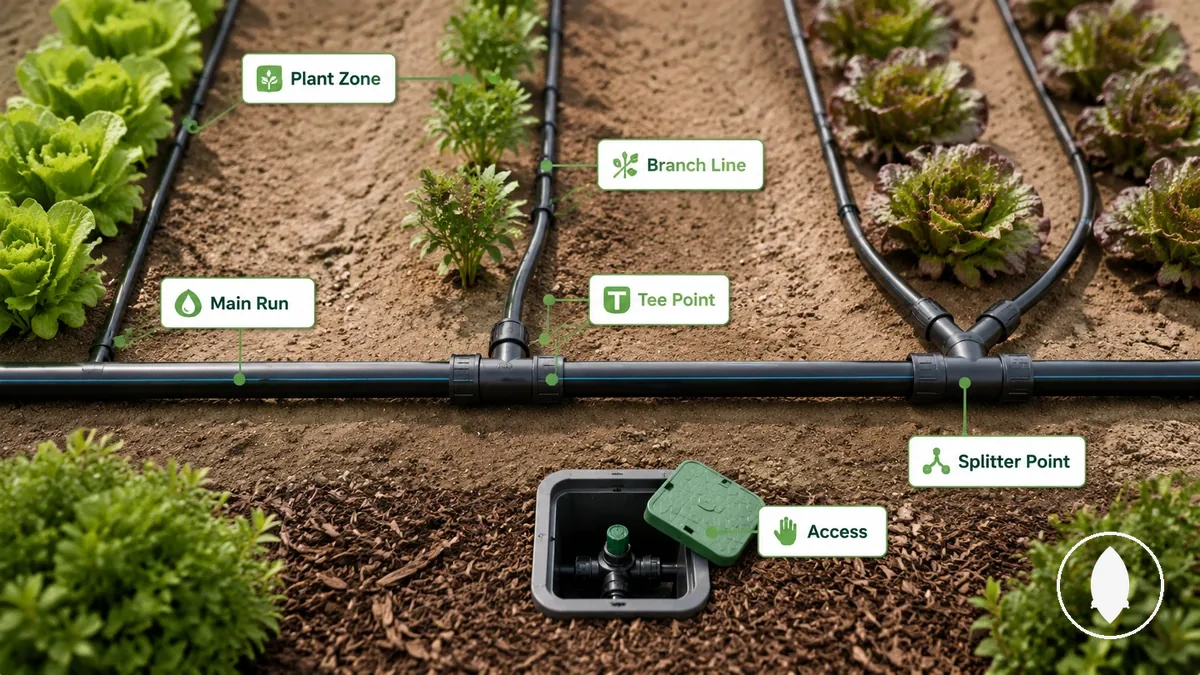

Les raccords de dérivation se situent là où un rang, une plate-bande ou une zone de plantation séparée quitte le parcours principal. Les points de té et les points de répartiteur créent des lignes secondaires qui acheminent les tubes vers une autre zone tout en gardant l’objectif de la dérivation clair.

Un point d’embranchement dans un rang ou une configuration en plates-bandes surélevées peut aider à séparer le parcours principal d’un parcours latéral qui suit l’agencement des plantations. Le placement des lignes secondaires dépend de l’espacement des plantes, de la direction des tubes et des besoins d’accès. Le choix d’un style de raccord approprié est une décision distincte couverte dans choisir les raccords selon le plan.

• Points de té : Utilisés là où une ligne secondaire quitte le parcours principal, créant un point de connexion pour un rang ou une zone de plantation séparée.
• Points de répartiteur : Utilisés là où une configuration nécessite plusieurs directions de dérivation, le placement dépendant du chemin de tube et des exigences d’accès.
• Angle de dérivation : Considéré là où le parcours latéral quitte le trajet de tube principal, aidant à garder la configuration organisée et plus facile à suivre.
• Espacement des plantes : Influence où les points d’embranchement peuvent être placés afin que les tubes puissent suivre l’agencement de plantation prévu.
• Points d’accès : Maintenus visibles lorsque possible afin que les zones de connexion restent plus faciles à vérifier et à ajuster.

Angles et changements de direction

Les angles sont des points de changement de direction où le tube goutte à goutte peut devoir suivre un trajet différent dans une configuration. Les coudes ou une courbe douce peuvent aider à gérer ces virages, selon le rayon de courbure, la flexibilité du tube et la contrainte sur le tube au point de virage.

Tous les angles ne nécessitent pas un coude car certaines configurations peuvent permettre une courbe douce à la place. Le placement du coude dépend de l’angle du coin, du bord de la plate-bande, des besoins d’accès et de la façon dont le chemin de tube peut rester organisé. L’indice principal de placement est de savoir si le virage peut suivre le trajet prévu sans créer de coude forcé.

Un angle peut être évalué en comparant une courbe naturelle du tube avec un placement de coude selon les conditions de la configuration.

• Angle du virage : Vérifier comment la direction du tube change et si le trajet reste dégagé le long du chemin prévu.
• Rayon de courbure : Tenir compte de l’espace de courbe disponible et si le tube peut suivre le virage sans flexion excessive.
• Contrainte sur le tube : Examiner le point de virage pour réduire le risque de créer un trajet de tube forcé ou sous tension.
• Accès et bord de plate-bande : Maintenir les zones d’angle suffisamment visibles pour les vérifications futures et les ajustements de configuration.

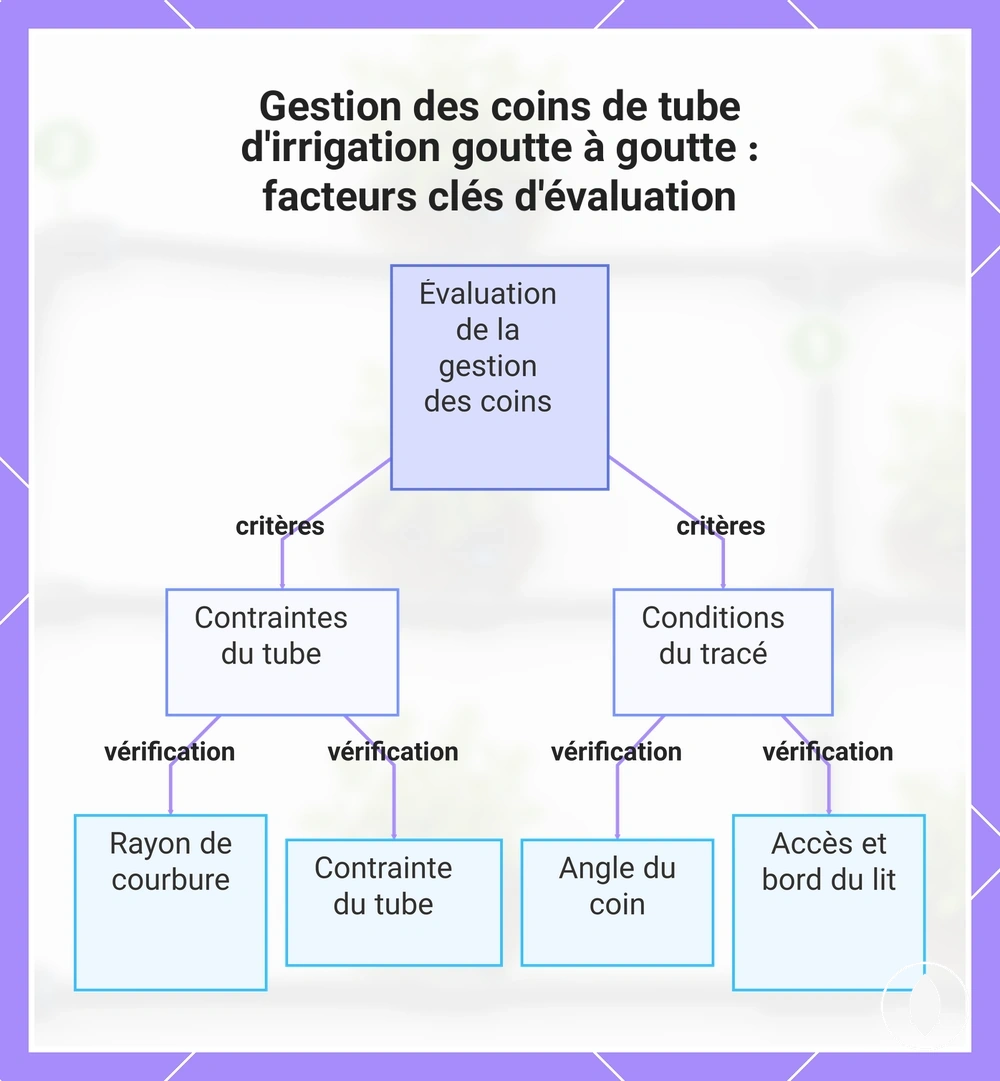

Ce graphique présente les principaux critères à évaluer pour décider d'utiliser un coude ou une courbe douce dans les coins du tube.

Extrémités et points de nettoyage

Les extrémités ferment les parcours de tubes et peuvent servir de points de nettoyage lorsqu’un accès terminal est nécessaire. Les bouchons d’extrémité et les obturateurs agissent comme points de fermeture tout en maintenant un accès d’entretien visible et pratique dans la configuration.

Des extrémités cachées ou difficiles d’accès peuvent rendre les ajustements futurs plus compliqués car le point de fermeture est moins accessible. Placer les extrémités près des bords accessibles peut aider à garder les emplacements terminaux plus faciles à inspecter, tandis que les points de nettoyage dépendent de la conception de la configuration et des besoins d’entretien. Ce choix de placement facilite l’accès sans devenir un processus de maintenance ou de remplacement.

Le placement des extrémités peut être vérifié en considérant la fermeture, la visibilité et l’accès dans le réseau de tubes.

• Points de fermeture : Les bouchons d’extrémité ou obturateurs définissent où les parcours de tubes se terminent et créent une extrémité claire.
• Extrémités rinçables : Les points de nettoyage peuvent être positionnés là où l’accès de rinçage convient aux conditions de la configuration.
• Bords accessibles : Les emplacements terminaux peuvent rester plus faciles à voir et à atteindre lorsque la visibilité est prise en compte.
• Placement en impasse : Les extrémités cachées peuvent créer des difficultés d’ajustement lorsque l’accès est limité.

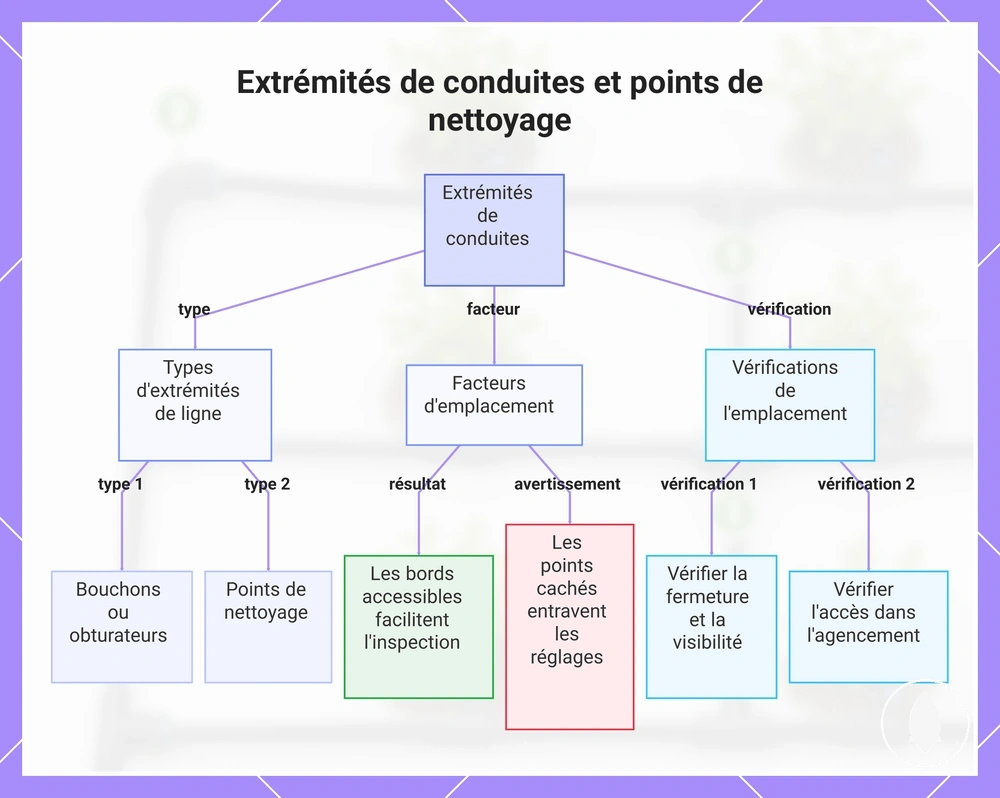

Ce schéma explique ce que sont les extrémités de ligne et les points de nettoyage, leurs types, les facteurs d'emplacement et comment vérifier leur placement.

Critères de placement avant de couper les tubes goutte à goutte

Les critères de placement doivent être vérifiés avant de couper les tubes goutte à goutte afin que les emplacements des raccords restent ajustables pendant l’examen de la configuration. Évaluer les points de coupe avant d’effectuer des modifications aide à préserver la flexibilité lorsque la couverture végétale, le chemin de tube et l’ajustement des connecteurs doivent encore être confirmés.

Dans un rang de jardin, une plate-bande ou une zone irrégulière, la couverture végétale et la forme de la plate-bande peuvent influencer l’endroit où les tubes doivent passer et où les points de raccord peuvent être nécessaires. Un chemin de tube clair peut aider à identifier des emplacements de dérivation appropriés tout en gardant les points de raccord facultatifs séparés des points de connexion nécessaires. La vérification de la configuration doit considérer comment le trajet de tube suit la zone d’arrosage prévue avant que les coupes ne soient effectuées.

L’ajustement des connecteurs et les limites de débit sont également des critères de placement importants car la taille des tubes, le nombre de dérivations et les conditions de connexion peuvent affecter les décisions de configuration. Vérifier la vérification des dimensions avant placement aide à qualifier les emplacements des raccords avant de s’engager sur les coupes de tubes et les points de connexion.

La liste de vérification suivante confirme l’état de préparation à la coupe en reliant chaque critère à une décision de placement.

• Couverture végétale : Vérifier la zone de couverture prévue et ajuster les points de raccord si le chemin de tube ne correspond pas à la configuration.
• Forme de la plate-bande : Examiner la forme de la zone pour déterminer si des dérivations, des virages ou des extensions sont nécessaires.
• Taille des tubes : Confirmer que la taille des tubes correspond aux points de connexion prévus avant de couper les tubes goutte à goutte.
• Ajustement du connecteur : Vérifier que les points de connexion conviennent aux conditions de tube et de connecteur requises pour la configuration.
• Nombre de dérivations : Tenir compte du nombre de dérivations nécessaires pour que la configuration reste organisée et accessible.
• Accessibilité : Maintenir les emplacements des raccords accessibles lorsque des vérifications ou ajustements futurs peuvent être nécessaires.

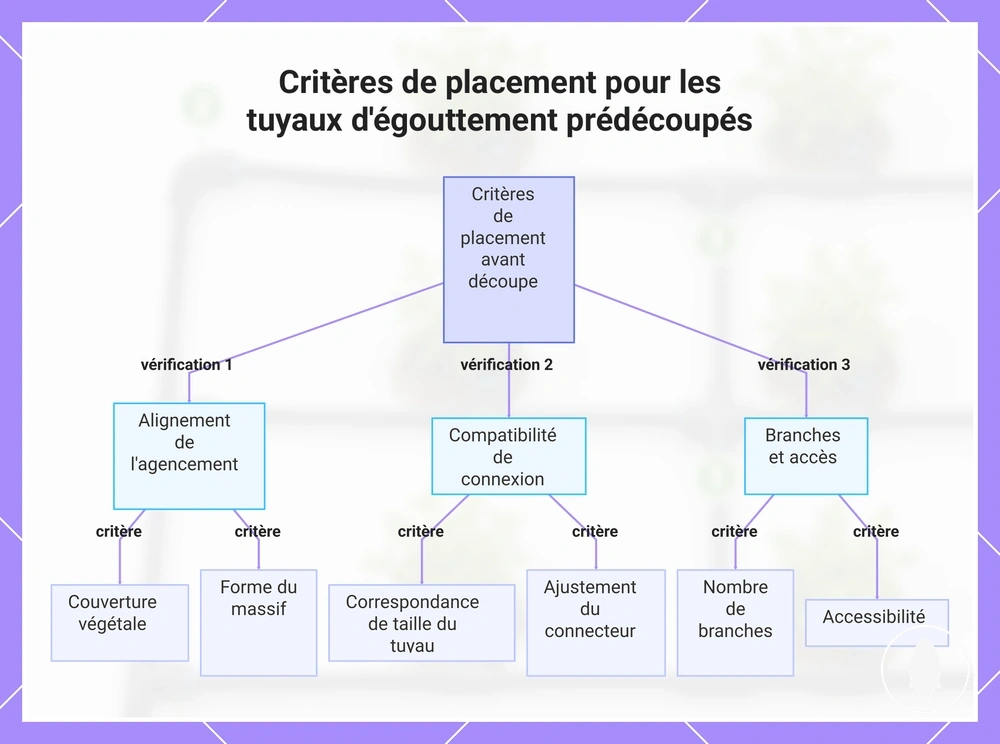

Ce graphique présente les critères de placement à vérifier avant de couper les tuyaux d'égouttement, regroupés en contrôles d'agencement, de connexion et d'accès.

Espacement des plantes, forme de la plate-bande et couverture de la zone racinaire

L’espacement des plantes et la forme de la plate-bande influencent les positions des raccords en limitant l’endroit où le trajet des tubes et les points de connexion peuvent suivre la configuration prévue. Un rang, une plate-bande surélevée, un conteneur ou une zone irrégulière peuvent nécessiter des décisions de placement différentes pour soutenir la couverture de la zone racinaire.

L’emplacement des plantes aide à déterminer où le trajet des tubes doit s’aligner et où un besoin de dérivation peut apparaître dans la configuration. La position des raccords doit tenir compte de la portée des émetteurs, de la disposition des plantes et de l’accès aux raccords afin que la configuration finale reste pratique.

• Rangs : L’espacement des plantes peut guider le trajet des tubes et la position des raccords lorsque la configuration suit une disposition de plantation linéaire.
• Plates-bandes surélevées : La forme de la plate-bande peut influencer le besoin de dérivation et l’endroit où les points de connexion restent accessibles autour de la zone de culture.
• Conteneurs : L’espace limité peut restreindre les positions des raccords en fonction de l’emplacement des plantes et du trajet de tube disponible.
• Formes irrégulières : Une géométrie de plate-bande irrégulière peut nécessiter un placement conditionnel pour que le chemin de tube reste organisé et accessible.

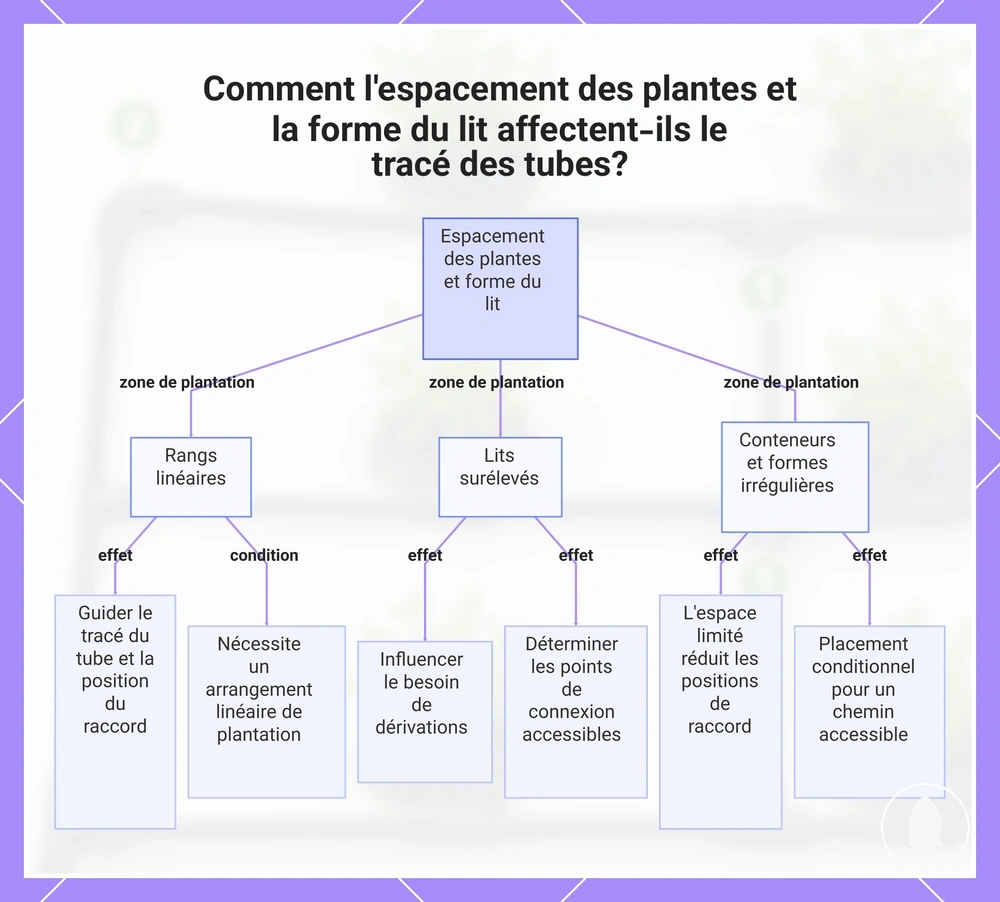

Ce graphique montre comment différents types de zones de plantation (rangs, lits surélevés, conteneurs, formes irrégulières) influencent l'alignement du tracé des tubes, les positions des raccords et les points de connexion.

Taille des tubes, ajustement du connecteur et limites de débit

La taille des tubes et l’ajustement du connecteur doivent correspondre à la décision de placement afin que les emplacements des raccords restent sécurisés dans le réseau de tubes. Le diamètre du tube et le style de connecteur aident à déterminer si un point de connexion est adapté aux conditions de placement prévues.

Les limites de débit peuvent influencer les choix de placement lorsque la charge des dérivations, les longs parcours ou les changements de connexion créent des conditions de configuration différentes. Examiner le diamètre du tube et le style de connecteur via la vérification des dimensions avant placement aide à qualifier les emplacements des raccords avant de prendre les décisions de connexion finales.

La fiabilité du placement peut être examinée en vérifiant les conditions de compatibilité suivantes.

• Taille des tubes : Vérifier le diamètre du tube par rapport au point de raccord prévu pour soutenir un ajustement de connexion approprié.
• Ajustement du connecteur : Vérifier que le style de connecteur correspond aux conditions de tube requises pour le placement.
• Charge des dérivations : Tenir compte de la façon dont les dérivations connectées peuvent affecter les décisions de placement lorsque la configuration s’étend.
• Longs parcours : Examiner les chemins de tubes plus longs car la longueur du parcours peut influencer la façon dont les choix de placement sont qualifiés.
• Réducteurs et adaptateurs : Confirmer que ces changements de connexion conviennent aux conditions de tube avant de les inclure dans la configuration.

Rôles du placement et choix du type de raccord

Les rôles du placement déterminent où une connexion se situe dans la configuration, tandis que le choix du type de raccord décide comment cette connexion est réalisée. Ces décisions sont liées, mais la planification de la configuration commence par identifier le rôle de la connexion avant de sélectionner un style de raccord approprié.

La logique du rôle d'abord sépare l'objectif d'un point de placement du composant utilisé à cet emplacement. Comprendre le rôle des connexions dans la configuration aide à clarifier comment la planification de la configuration détermine où une connexion se situe avant que la sélection des raccords ne commence. Le style de connecteur et la compatibilité des tubes sont ensuite considérés dans le cadre de la décision de type.

Un même point de placement peut accepter différents styles de raccord selon le trajet des tubes, le style de connecteur et l'utilisation de la configuration. Passer d'un rôle de placement à une décision de sélection de raccord nécessite de prendre en compte les conditions de cet emplacement, c'est pourquoi il est utile de choisir les raccords selon le plan une fois le rôle clarifié.

Décision	Ce qu'elle répond	Exemple signalétique	Ce qu'il faut éviter
Rôle du placement	Où la connexion se situe dans le réseau de tubes	Besoin d'un point d'embranchement, d'un angle, d'une extension ou d'une extrémité	Choisir un raccord avant de comprendre le besoin de la configuration
Choix du type de raccord	Quel style de raccord convient à ce point de placement	Style de connecteur et conditions de compatibilité des tubes	Supposer qu'un seul style de raccord convient à toutes les situations de placement

Schémas d'installation propres pour plates-bandes, rangs et formes irrégulières

Les plates-bandes, les rangs et les formes irrégulières créent différents contextes d'installation où des schémas propres peuvent soutenir un placement organisé des raccords. Les rangs droits, les plates-bandes surélevées et les zones irrégulières nécessitent chacun un choix de schéma basé sur la forme de la plate-bande, la direction du rang et le rôle du raccord plutôt qu'une approche universelle unique.

Les schémas d'installation propres réduisent l'encombrement en alignant les raccords avec la direction du rang, les bords de la plate-bande et le trajet de tube prévu. Les embranchements, les angles et les fermetures d'extrémité peuvent être positionnés autour de la forme de l'installation pour que le schéma reste plus facile à examiner. Le tableau ci-dessous organise les schémas par forme d'installation et point de vigilance.

Forme de l'installation	Schéma de placement des raccords	Pourquoi cela reste propre	Point de vigilance
Rangs droits	Aligner les rôles des raccords avec la direction du rang, les embranchements et les fermetures d'extrémité	Maintient le trajet des tubes organisé le long d'un chemin clair	Vérifier l'accès aux points de connexion en bout de rang
Plates-bandes surélevées	Placer les raccords autour des bords de la plate-bande et des zones d'embranchement prévues	Favorise une installation nette avec des rôles de connexion visibles	Tenir compte des angles et de l'accès autour de la forme de la plate-bande
Plates-bandes rectangulaires	Utiliser le contour de la plate-bande pour guider la direction des tubes et les points de virage	Aide à maintenir un schéma d'installation prévisible	Examiner le placement des angles et les fermetures d'extrémité
Zones courbes	Adapter le trajet des tubes autour de la forme avec un placement conditionnel des raccords	Permet à l'installation de suivre des limites irrégulières	Vérifier la clarté du chemin et l'accès d'entretien
Formes irrégulières	Ajuster les rôles des raccords en fonction du trajet de tube disponible	Maintient l'organisation des zones complexes sans imposer un seul schéma	Évaluer les conditions d'embranchement, d'angle et d'accès

Ces exemples montrent comment les critères de schéma d'installation peuvent guider des positions de raccords pratiques dans différentes formes. L'accès d'inspection et les rôles des raccords restent importants lors de l'adaptation du trajet de tube à l'espace disponible.

Les décisions pratiques de schéma découlent de la mise en correspondance de la forme de l'installation avec les points de connexion requis et de l'examen du trajet final avant utilisation. L'approche appropriée dépend de la forme de la plate-bande, de la direction du rang et du rôle du raccord dans l'installation.

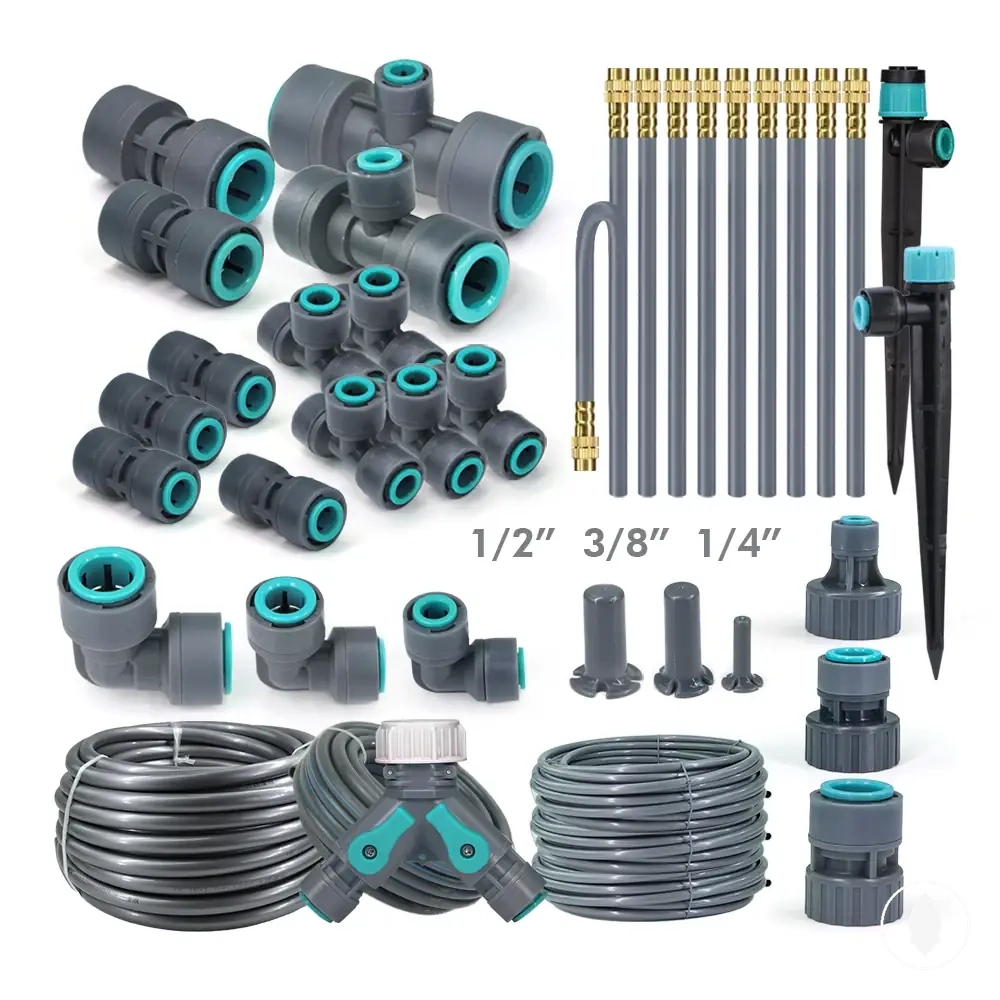

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

Vérifications de placement avant l’installation des raccords

Les vérifications de placement confirment les positions des raccords avant que les actions d’installation ne commencent, aidant à s’assurer que la configuration est prête avant que les tubes ne soient coupés ou que les raccords ne soient fixés. Cette dernière révision soutient la préparation au placement en identifiant les ajustements avant que la configuration ne devienne définitive.

Un test à sec de la configuration aide à confirmer les positions des raccords avant de s’engager dans des coupes ou des points de connexion. Examiner le trajet des tubes en place peut montrer si l’agencement prévu suit le chemin souhaité. Une fois la configuration confirmée, marquer les coupes peut préserver les emplacements de raccords planifiés.

La direction des embranchements et l’ajustement des tubes doivent être vérifiés avant d’installer les raccords afin que les points de connexion correspondent au trajet prévu. Une position de raccord peut nécessiter un ajustement si le chemin de dérivation crée un trajet peu clair ou si le tube ne s’aligne pas avec les conditions de connexion prévues. La configuration est prête à être poursuivie lorsque ces vérifications de placement soutiennent un agencement de connexion pratique.

L’accès d’entretien et la logique du chemin d’eau affectent la pertinence d’une position de raccord après le début de l’installation. Maintenir les zones de connexion accessibles et examiner le trajet prévu peut identifier les situations où il est préférable d’ajuster le placement avant de s’engager. Ces signaux d’ajustement aident à conserver une configuration plus claire.

Les vérifications de placement fournissent la validation finale avant de passer de la planification de la configuration à l’étape d’installation suivante. Lorsque les positions des raccords, l’ajustement des tubes, la direction des embranchements, l’accès d’entretien et la logique du chemin d’eau sont appropriés, la configuration peut avancer avec moins d’incertitudes de placement. L’étape suivante est l’installation après planification.

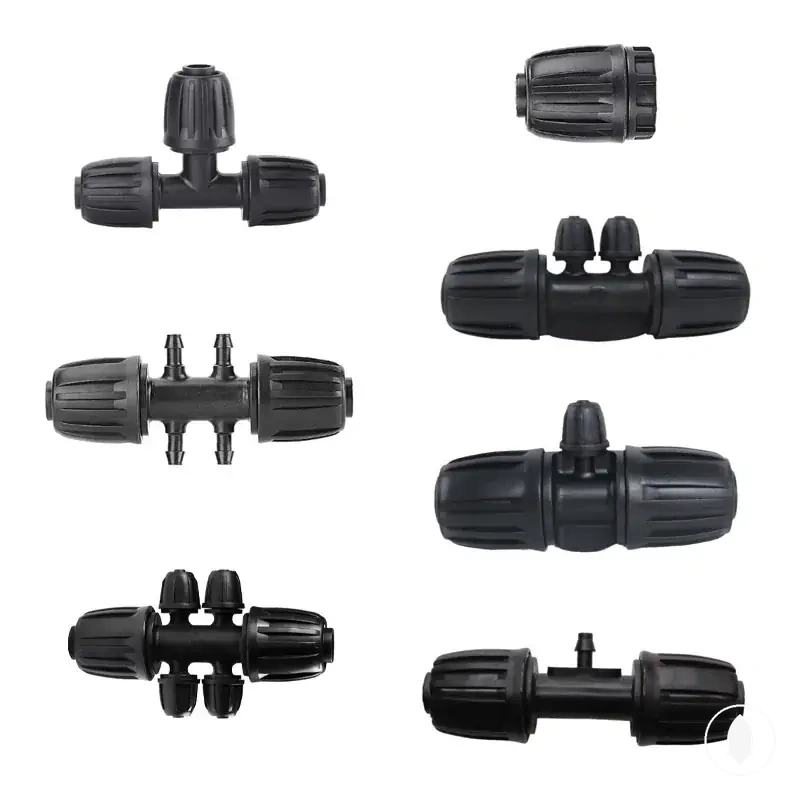

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

1. Test à sec de la configuration : Examiner le trajet de tube prévu et confirmer les positions des raccords avant de couper ou de verrouiller les connexions.
2. Marquage des coupes : Vérifier que les marques de coupe correspondent à la configuration validée et ajuster les emplacements si le trajet des tubes change.
3. Direction des embranchements : Confirmer que les dérivations quittent le trajet principal dans la direction prévue et ajuster le placement si nécessaire.
4. Ajustement des tubes : Vérifier que les tubes et les points de connexion s’alignent avant de fixer les raccords dans la configuration.
5. Accès d’entretien : Vérifier que les zones de connexion importantes restent accessibles pour de futures vérifications ou ajustements.
6. Logique du chemin d’eau : Examiner le trajet global des tubes et ajuster le placement si le chemin ne suit pas la configuration prévue.

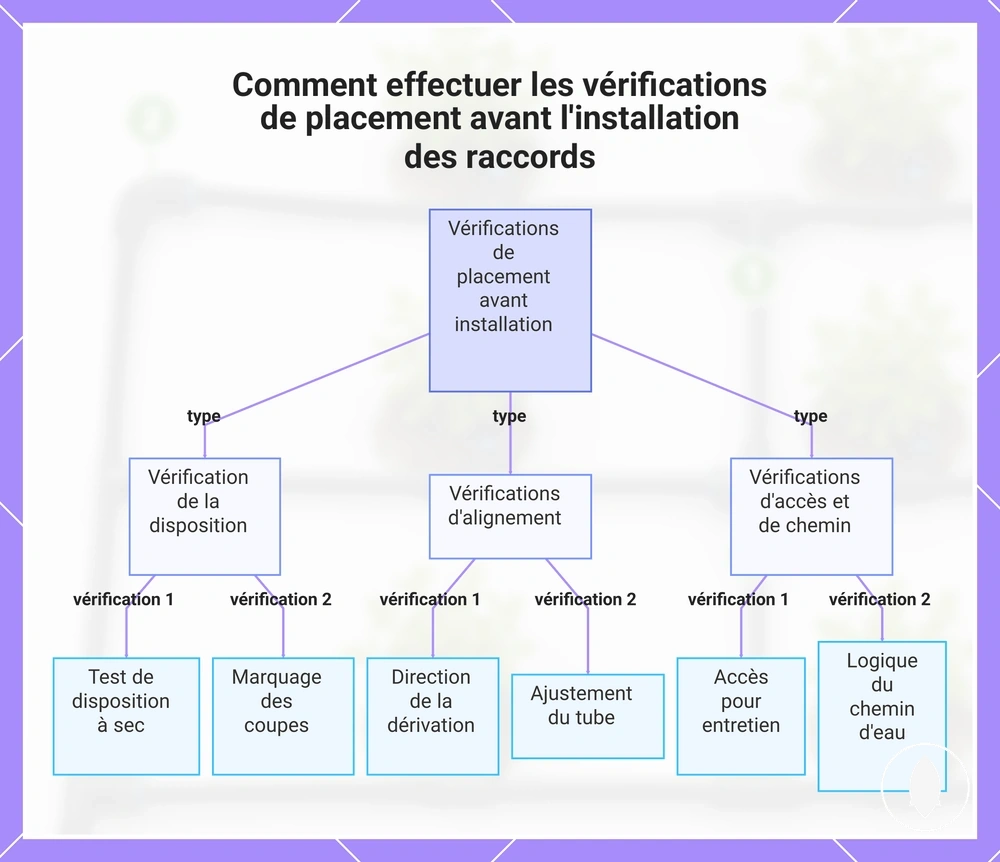

Ce graphique montre les trois catégories de vérifications de placement – disposition, alignement et accès – qui confirment les positions des raccords avant de couper ou de verrouiller les connexions.

Erreurs de placement courantes dans les configurations d’irrigation goutte à goutte

Les erreurs de placement des raccords surviennent généralement avant l’installation, lorsque les points de connexion sont choisis trop tôt ou sans examiner la configuration finale. Identifier ces erreurs de configuration crée une voie de correction qui aide à garder les installations d’irrigation goutte à goutte plus claires et plus faciles à gérer.

Couper trop tôt et créer trop de dérivations peut rendre une configuration plus difficile à suivre. Des tés mal placés peuvent diviser le trajet des tubes à des endroits inappropriés, tandis que des dérivations excessives peuvent ajouter une complexité inutile. Simplifier le plan de connexion peut rétablir un agencement de raccords plus propre.

Des extrémités cachées, des points de connexion incompatibles et une contrainte sur les tubes peuvent créer des problèmes de placement qui affectent l’accès de nettoyage et la clarté de la configuration. Des bouchons d’extrémité inaccessibles peuvent réduire l’accès d’entretien, tandis que des points de connexion ne correspondant pas aux conditions prévues peuvent nécessiter un repositionnement. Ces effets peuvent varier selon la configuration et les conditions de connexion.

Corriger les erreurs de placement des raccords implique généralement de déplacer, supprimer ou simplifier les points de connexion avant que la configuration ne soit finalisée. Examiner les erreurs de configuration à éviter peut aider à séparer les décisions de placement des autres considérations de raccord.

Erreur	Pourquoi elle se produit	Effet sur la configuration	Correction
Tés mal placés	Les points d’embranchement sont ajoutés avant que le trajet des tubes ne soit entièrement examiné	Peut créer des chemins de dérivation peu clairs et une configuration encombrée	Déplacer le té vers une position qui correspond mieux au trajet prévu
Coudes inutiles	Les changements de direction sont ajoutés sans examiner le chemin de tube disponible	Peut introduire des virages évitables et une contrainte sur les tubes	Vérifier si un trajet plus simple ou une courbe douce convient à la configuration
Bouchons d’extrémité inaccessibles	Les emplacements d’extrémité sont cachés ou difficiles à atteindre	Peut réduire l’accès de nettoyage et la visibilité des extrémités	Positionner les points de fermeture là où l’accès reste pratique
Points de connexion incompatibles	Les emplacements de connexion sont choisis sans confirmer les conditions d’ajustement	Peut créer une incertitude autour des connexions de tubes	Ajuster le point de placement pour mieux correspondre aux conditions des tubes
Dérivations excessives	Plusieurs points d’embranchement sont ajoutés sans tenir compte de la clarté de la configuration	Peut rendre le trajet des tubes plus complexe	Simplifier les emplacements de dérivation et ne conserver que les points de connexion nécessaires
Contrainte sur les tubes	Les emplacements des raccords forcent les tubes dans des trajets inadaptés	Peut rendre le chemin plus difficile à organiser	Ajuster l’emplacement du raccord pour créer un chemin de tube plus propre
Accès de nettoyage peu clair	Les points d’entretien ne sont pas pris en compte lors du placement	Peut rendre les vérifications futures plus difficiles	Garder les points de nettoyage visibles et accessibles dans la configuration
