Temiz Hat Düzenleri İçin Damla Sulama Bağlantı Parçası Yerleşimi

Damla sulama bağlantı parçası yerleşimi, bağlantı parçalarının bir boru düzeni içinde nereye bağlanacağını tanımlar, böylece sistem dallanmalar, dönüşler ve hat uçları boyunca planlanan yolları izleyebilir. Yerleşim, boru yönünü, bağlantı noktalarını, erişimi ve genel düzenin ne kadar temiz kaldığını etkiler. Ana yerleşim hususları arasında boru hatları, dal hatları, köşeler ve uç nokta konumları yer alır.

Bir yatak, sıra veya dikili alanda boru kesmeden önce, bağlantı parçası yerleşimi, bağlantı noktalarının düzen içinde nerede olması gerektiğini belirlemeye yardımcı olur. Temiz bir boru düzeni, alanın şeklini takip ederken te'leri, dirsekleri, uç kapaklarını ve boru bağlantı elemanlarını amaçlanan yolu destekleyecek şekilde konumlandırır. Uygun yerleşim, yatak şekline, bitki aralığına, boru boyutuna ve bağlantı elemanı uyumuna bağlı olarak değişebilir.

Kötü bağlantı parçası yerleşimi, dağınık boru yollarına, gizli hat uçlarına veya düzeni yönetmeyi zorlaştıran zorlamalı bükümlere yol açabilir. Kurulumdan önce bağlantı noktalarını planlamak, uyumluluk hususlarını görünür kılarken daha net bir düzen oluşturmaya yardımcı olur. Bu bölüm, bağlantı parçası seçiminden veya eksiksiz bir kurulum sürecinden ziyade yerleşim mantığına odaklanır.

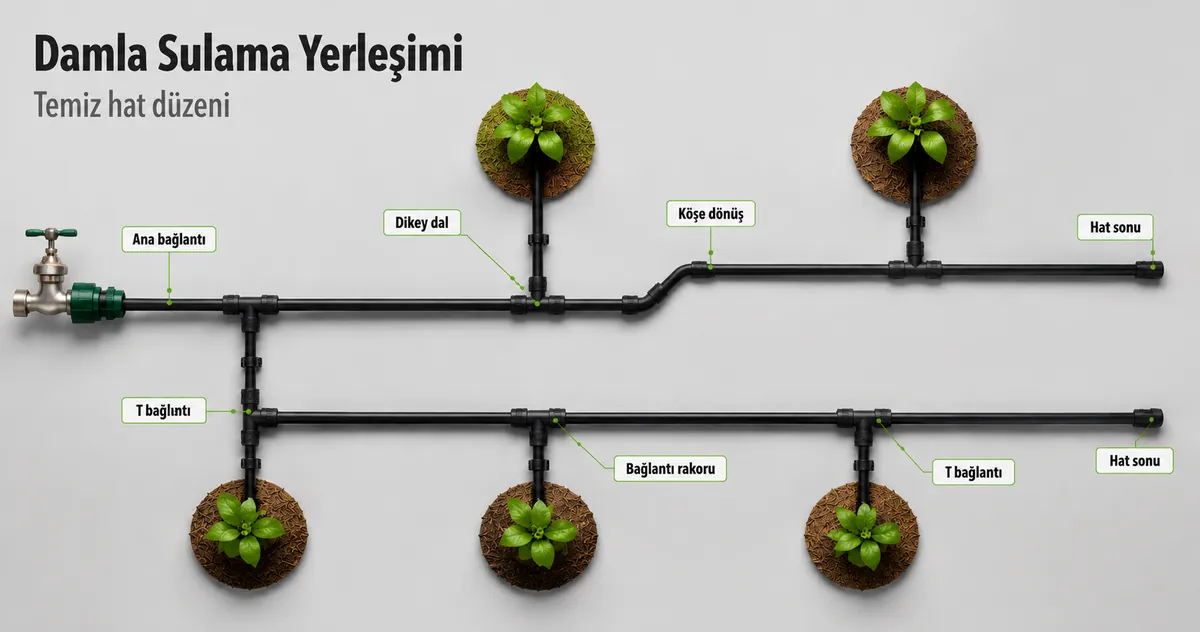

Temiz bağlantı parçası yerleşimi, bağlantı noktalarının düzenli ve boru düzenine uygun kalıp kalmadığı kontrol edilerek değerlendirilebilir. Aşağıdaki kontrol listesi, süreci bir kurulum sırasına dönüştürmeden ana yerleşim faktörlerini doğrular.

• Dal noktaları: Te'lerin veya ayırma bağlantılarının, dal hatlarının ana boru hattından ayrılması gereken yere konumlandırıldığını kontrol edin.
• Dönüşler: Dirsekleri, bükülme yarıçapını ve boru gerilimini göz önünde bulundurarak köşeleri ve yön değişikliklerini gözden geçirin.
• Hat uçları: Uç kapaklarını veya kapatma noktalarını, düzen içinde görünür ve erişilebilir kalacakları yere yerleştirin.
• Erişim noktaları: Gelecekteki kontroller veya ayarlamalar için önemli bağlantı alanlarını ulaşılabilir tutun.
• Uyumluluk: Boru bağlantı elemanlarının, düzenin gerektirdiği boru boyutu ve bağlantı koşullarıyla eşleştiğini onaylayın.
• Bitki düzeni: Boru yolunun alan genelinde pratik su dağıtımını desteklemesi için bitki aralığını ve yatak şeklini göz önünde bulundurun.

Bağlantı parçası yerleşimi boru yönünü ve su dağıtımını nasıl kontrol eder

Bağlantı parçası yerleşimi, damlama borusunun nerede döndüğünü, dallandığını ve bittiğini kontrol ederek boru yönünü ve bir düzen içindeki su dağıtım yolunu şekillendirir. Bağlantı noktaları, dal hatlarının ana güzergahtan nasıl ayrıldığını, köşelerin nasıl yönetildiğini ve hat uçlarının nerede erişilebilir kaldığını etkiler. Bu yerleşim kararları, kurulum ayrıntıları ele alınmadan önce boru düzenini düzenlemeye yardımcı olur.

Bağlantı parçası yerleşimi, bağlantıların damlama borusunu nerede yönlendirdiğini veya uzattığını belirleyerek boru yolu ile dağıtım noktaları arasındaki ilişkiyi tanımlar. Dal oluşturma, köşeler ve uç nokta konumları, suyun farklı alanlara nasıl ulaştığını etkileyebilirken, emitör erişimi boru boyutu, hat uzunluğu, eğim ve genel sistem tasarımı gibi faktörlere bağlı olabilir. Yerleşim planlaması, tek tek bağlantı parçası türlerini seçmekten ziyade bağlantı noktalarını düzenlemeye odaklanır.

Kötü yerleşim, dağınık boru yollarına, erişilmesi zor temizleme noktalarına veya bakımı daha zor olan bağlantı düzenlerine yol açabilir. Kurulumdan önce dal hatlarını, köşeleri ve hat uçlarını gözden geçirmek, kurulum hazırlığını iyileştirmeye yardımcı olur ve düzeni organize tutar. Daha geniş kategori bağlamı için damla sulama bağlantı parçaları rehberi bölümüne bakın; bu bölüm, tam kurulum tekniği veya bağlantı parçası seçiminden ziyade yerleşim mantığına odaklanmıştır.

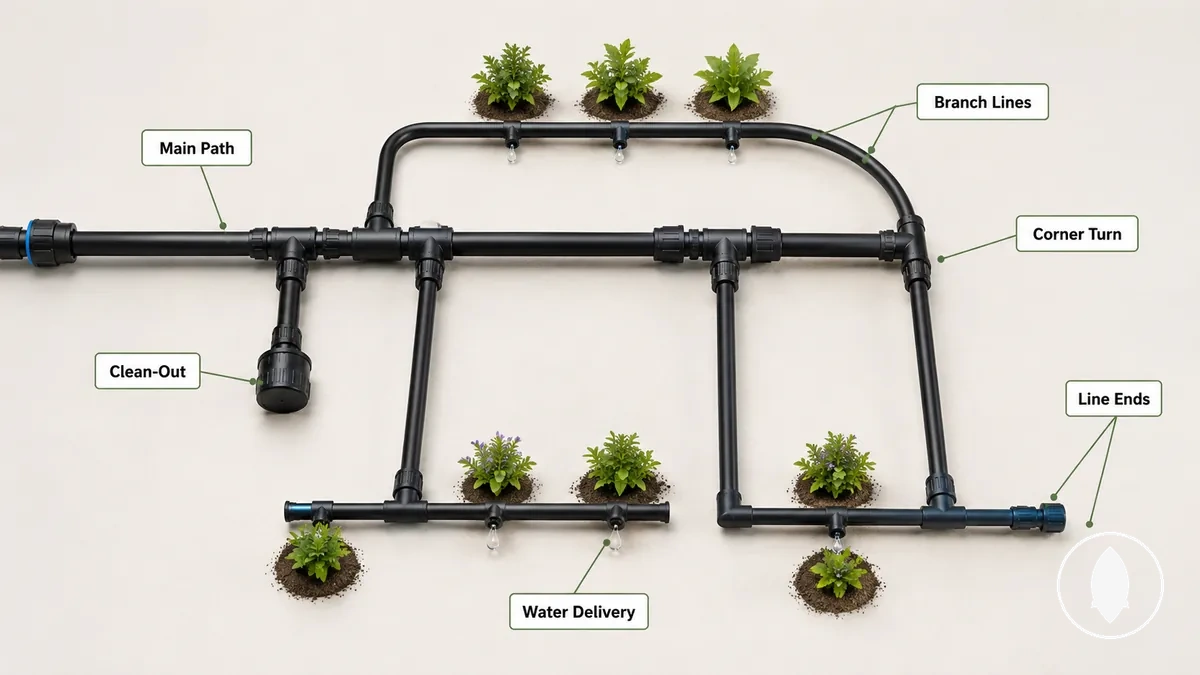

Bağlantı parçası yerleşiminin boru yönünü ve su dağıtımını nasıl kontrol ettiği, ana boru yolu, yön değişiklikleri, dal noktaları ve uç noktalar haritalanarak gösterilebilir. Aşağıdaki şema, bağlantı konumlarının bir damla sulama düzeni içinde dağıtım noktalarını ve erişim alanlarını nasıl düzenlediğini göstermektedir.

Genellikle damla sulama bağlantı parçaları gerektiren düzen noktaları

Damla sulama bağlantı parçaları genellikle borunun birleştiği, uzatıldığı, dallandığı, döndüğü, adapte olduğu veya sonlandığı yerlere aittir. Bu düzen noktaları, her bağlantı parçası konumunun bağlantı rolünü tanımlar ve boru yönünün sistem içinde düzenlenmesine yardımcı olur. Her noktayı işlevine göre haritalamak, bağlantı parçalarının boru yolunun farklı kısımlarını nasıl desteklediğini gösterir.

Sıralarda, yataklarda veya düzensiz hatlarda, düzen noktaları borunun bir bağlantı değişikliğine, ayrı bir dala, bir yön değişikliğine veya erişilebilir bir uç noktaya ihtiyaç duyduğu yerlerde ortaya çıkar. Bu konumlar, boru güzergahına, düzen şekline, boru boyutuna ve bağlantı gereksinimlerine bağlı olarak değişebilir. düzen noktaları için bağlantı görevlerini anlamak, bir bağlantı parçasına ihtiyaç duyulan yeri kullanılan belirli bağlantı parçası stilinden ayırmaya yardımcı olur.

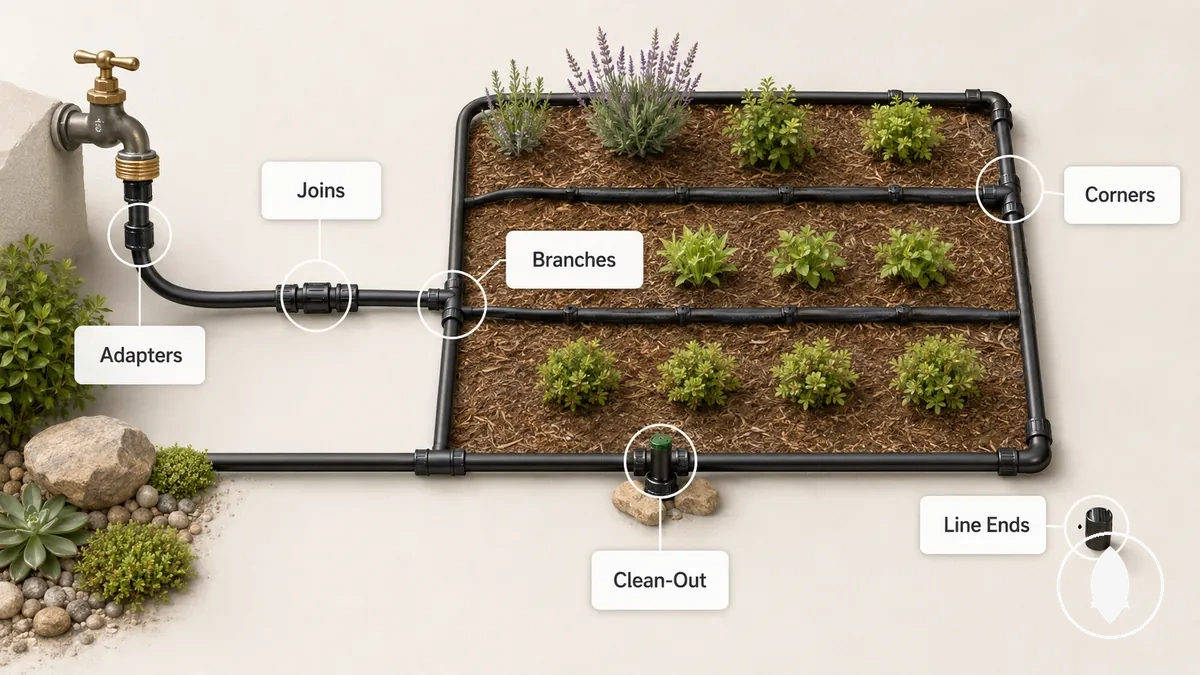

Genellikle damla sulama bağlantı parçaları gerektiren düzen noktaları, bağlantı rolüne ve boru yönüne göre düzenlenebilir. Aşağıdaki tablo, her noktayı bağlantı parçası rolüne, yerleşim koşuluna ve düzen etkisine göre eşlemektedir.

Düzen noktası	Bağlantı parçası rolü	Yerleşim koşulu	Düzen etkisi
Birleşim ve uzantılar	Boru bölümlerini birleştirir	Boru sürekliliğinin devam etmesi veya uzatılması gereken yerlerde kullanılır	Bağlantılı bir boru yolunu korur
Dal noktaları	Ayrı boru güzergahları oluşturur	Dal hatlarının ana hattan ayrıldığı yere yerleştirilir	Boruyu ayrı alanlara yönlendirir
Köşeler	Yön değişikliklerini destekler	Boru yolunun yön değiştirdiği yerlerde kullanılır	Düzen içindeki dönüşlerin organize edilmesine yardımcı olur
Adaptörler	Farklı bağlantı ihtiyaçlarını destekler	Boru boyutuna ve düzen gereksinimlerine bağlıdır	Bağlantı koşullarının yönetilmesine olanak tanır
Hat uçları	Boru hatlarını kapatır	Bir boru güzergahının sonuna yerleştirilir	Düzenin uç noktasını tanımlar
Temizleme noktaları	Seçilen konumlarda erişim sağlar	Düzen tasarımına ve servis erişim ihtiyaçlarına bağlıdır	Bağlantı alanlarının daha kolay incelenmesini destekler

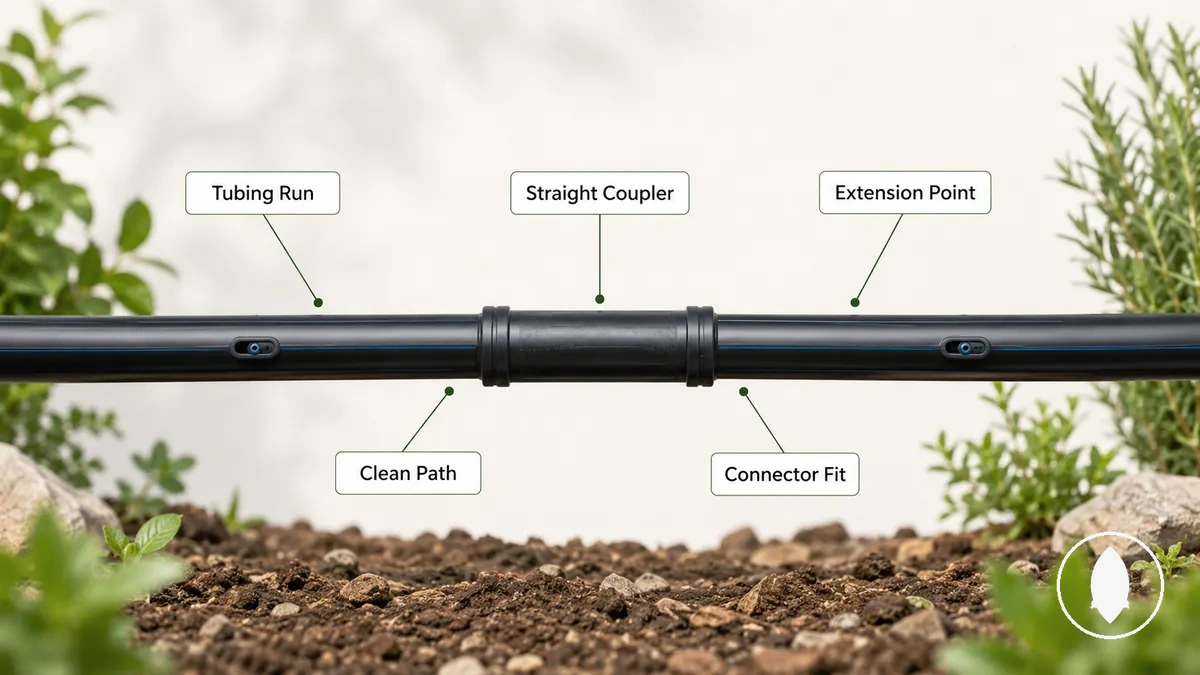

Ana hat birleşimleri ve boru uzantıları

Ana hat birleşimleri, bir düzenin daha uzun bir boru hattı boyunca sürekliliğe ihtiyaç duyduğunda düz bir boru yolunu uzatır veya yeniden bağlar. Düz bağlantı elemanları, boru bölümleri arasında temiz bir devam yolu sağlamaya yardımcı olan bağlantı noktaları olarak işlev görür.

Bir uzatma noktası, daha uzun bir sıra veya bağlantılı bölüm gibi planlanmış bir alan boyunca bir boru hattının devam etmesi gerektiğinde kullanışlı olabilir. Ana hat birleşimleri, boru yolunu bağlı tutarak düzen sürekliliğini desteklerken, bağlantı elemanı uyumu boru boyutuna, bağlantı elemanı stiline ve bağlantı noktasının durumuna bağlıdır.

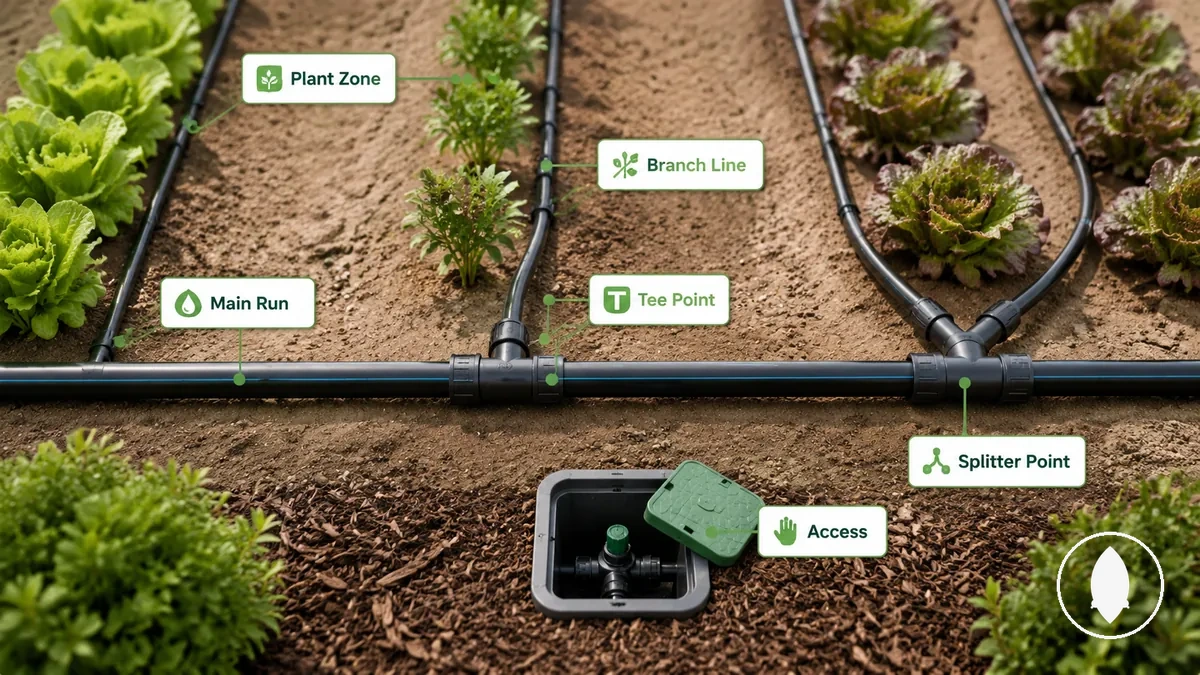

Dal hatları ve te veya ayırıcı noktaları

Dal bağlantı parçaları, ayrı bir sıra, yatak veya bitki bölgesinin ana hattan ayrıldığı yere aittir. Te noktaları ve ayırıcı noktalar, boruyu başka bir alana yönlendiren dal hatları oluştururken dal amacını net tutar.

Bir sıra veya yükseltilmiş yatak düzenindeki bir dal noktası, ana hattı dikim düzenlemesini takip eden bir yan hattan ayırmaya yardımcı olabilir. Dal hatlarının yerleşimi, bitki aralığına, boru yönüne ve erişim ihtiyaçlarına bağlıdır. Uygun bir bağlantı parçası stili seçmek, düzene göre bağlantı parçası seçimi bölümünde ele alınan ayrı bir karardır.

• Te noktaları: Bir dal hattının ana hattan ayrıldığı yerlerde kullanılır, ayrı bir sıra veya bitki bölgesi için bir bağlantı noktası oluşturmaya yardımcı olur.
• Ayırıcı noktalar: Bir düzenin birden fazla dal yönüne ihtiyaç duyduğu yerlerde kullanılır, yerleşim boru yoluna ve erişim gereksinimlerine bağlıdır.
• Dal açısı: Yan hattın ana boru güzergahından ayrıldığı yerde dikkate alınır, düzenin organize kalmasına ve takibinin kolaylaşmasına yardımcı olur.
• Bitki aralığı: Borunun amaçlanan dikim düzenlemesini takip edebilmesi için dal noktalarının nereye yerleştirilebileceğini etkiler.
• Erişim noktaları: Mümkün olduğunca görünür tutulur, böylece bağlantı alanlarının kontrolü ve ayarlanması daha kolay kalır.

Köşeler ve yön değişiklikleri

Köşeler, damlama borusunun bir düzen içinde farklı bir güzergahı izlemesi gerekebilecek yön değişikliği noktalarıdır. Dirsekler veya hafif bir eğri, bükülme yarıçapına, boru esnekliğine ve dönüş noktasındaki boru gerilimine bağlı olarak bu dönüşlerin yönetilmesine yardımcı olabilir.

Her köşe bir dirsek gerektirmez çünkü bazı düzenler bunun yerine hafif bir eğriye izin verebilir. Dirsek yerleşimi, köşe açısına, yatak kenarına, erişim ihtiyaçlarına ve boru yolunun düzenli kalabilme şekline bağlıdır. Ana yerleşim ipucu, dönüşün zorlamalı bir büküm oluşturmadan amaçlanan güzergahı takip edip edemeyeceğidir.

Bir köşe, düzen koşullarına bağlı olarak doğal bir boru eğrisi ile bir dirsek yerleşimi karşılaştırılarak değerlendirilebilir.

• Köşe açısı: Boru yönünün nasıl değiştiğini ve güzergahın amaçlanan yol boyunca net kalıp kalmadığını kontrol edin.
• Bükülme yarıçapı: Mevcut eğri alanını ve borunun aşırı bükülmeden dönüşü takip edip edemeyeceğini değerlendirin.
• Boru gerilimi: Zorlanmış veya zorlamalı bir boru güzergahı oluşturma olasılığını azaltmak için dönüş noktasını inceleyin.
• Erişim ve yatak kenarı: Gelecekteki kontroller ve düzen ayarlamaları için köşe alanlarını yeterince görünür tutun.

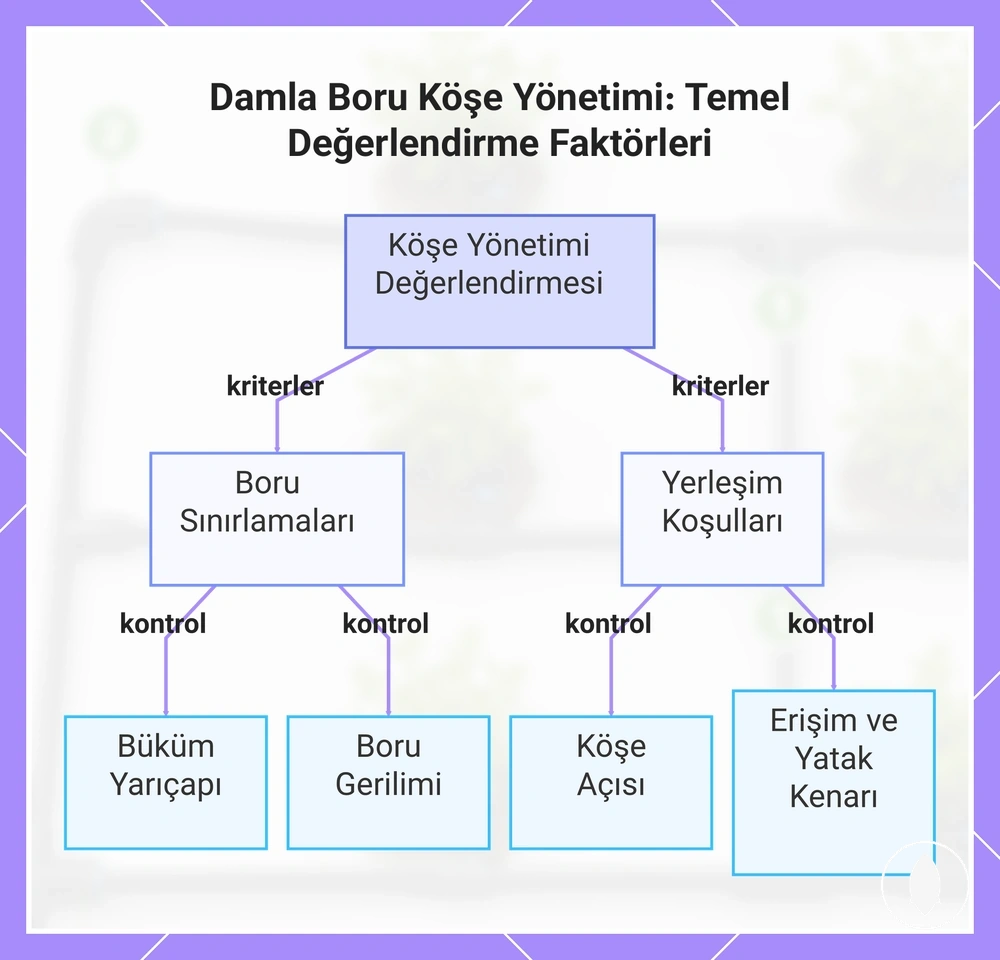

Bu grafik, damla boru köşelerinde dirsek mi yoksa yumuşak bir eğri mi kullanılacağına karar verirken değerlendirilecek ana kriterleri göstermektedir.

Hat uçları ve temizleme noktaları

Hat uçları boru hatlarını kapatır ve uç nokta erişimi gerektiğinde temizleme noktaları olarak da hizmet edebilir. Uç kapakları ve tıpalar, servis erişimini düzen içinde görünür ve pratik tutarken kapatma noktaları olarak işlev görür.

Gizli veya ulaşılması zor uç noktalar, kapatma noktasına daha az erişilebilir olduğu için gelecekteki ayarlamaları zorlaştırabilir. Hat uçlarını erişilebilir kenarların yakınına yerleştirmek, uç nokta konumlarının incelenmesini kolaylaştırmaya yardımcı olurken, temizleme noktaları düzen tasarımına ve servis ihtiyaçlarına bağlıdır. Bu yerleşim seçimi, bir bakım veya değiştirme süreci haline gelmeden erişimi destekler.

Hat ucu yerleşimi, boru düzeni içinde kapatma, görünürlük ve erişim göz önünde bulundurularak kontrol edilebilir.

• Kapatma noktaları: Uç kapakları veya tıpalar, boru hatlarının nerede bittiğini tanımlar ve net bir uç nokta oluşturur.
• Yıkanabilir uçlar: Temizleme noktaları, yıkama erişiminin düzen koşullarına uygun olduğu yere konumlandırılabilir.
• Erişilebilir kenarlar: Uç nokta konumları, görünürlük dikkate alındığında görülmesi ve ulaşılması daha kolay kalabilir.
• Çıkmaz uç yerleşimi: Gizli uç noktalar, erişim sınırlı olduğunda ayarlama zorlukları yaratabilir.

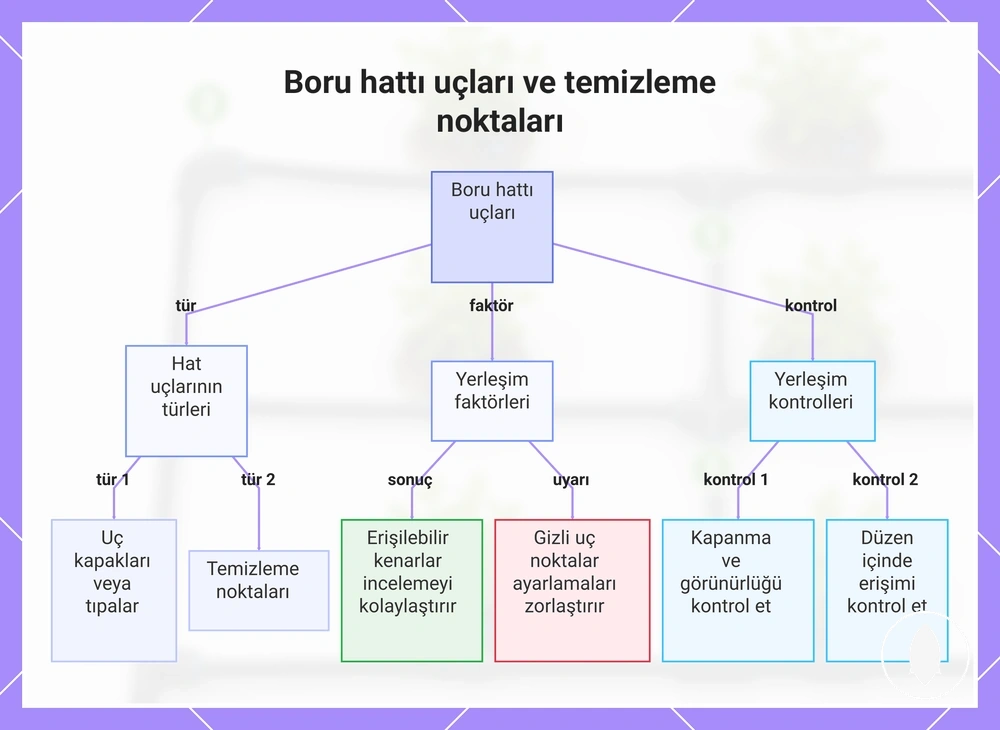

Bu grafik, hat uçlarının ve temizleme noktalarının ne olduğunu, türlerini, yerleşim faktörlerini ve yerleşimlerinin nasıl kontrol edileceğini açıklar.

Damla borusunu kesmeden önce yerleşim kriterleri

Yerleşim kriterleri, damlama borusunu kesmeden önce kontrol edilmelidir, böylece düzen gözden geçirilirken bağlantı parçası konumları ayarlanabilir kalır. Değişiklik yapmadan önce kesme noktalarını değerlendirmek, bitki örtüsü, boru yolu ve bağlantı elemanı uyumunun hala onaylanması gerektiğinde esnekliğin korunmasına yardımcı olur.

Bir bahçe sırasında, yatağında veya düzensiz alanda, bitki örtüsü ve yatak şekli, borunun nereye gitmesi gerektiğini ve bağlantı parçası noktalarına nerede ihtiyaç duyulabileceğini etkileyebilir. Net bir boru yolu, uygun dal konumlarının belirlenmesine yardımcı olurken, isteğe bağlı bağlantı parçası noktalarını gerekli bağlantı noktalarından ayrı tutabilir. Düzen kontrolü, kesimler yapılmadan önce boru güzergahının amaçlanan sulama alanını nasıl takip ettiğini dikkate almalıdır.

Bağlantı elemanı uyumu ve akış sınırlamaları da önemli yerleşim kriterleridir çünkü boru boyutu, dal sayısı ve bağlantı koşulları düzen kararlarını etkileyebilir. yerleşim öncesi ölçü uyumluluğunu kontrol etmek, boru kesimlerine ve bağlantı noktalarına karar vermeden önce bağlantı parçası konumlarını nitelendirmeye yardımcı olur.

Aşağıdaki kontrol listesi, her kriteri bir yerleşim kararına bağlayarak kesime hazır olma durumunu doğrular.

• Bitki örtüsü: Amaçlanan kapsama alanını kontrol edin ve boru yolu düzenle uyumlu değilse bağlantı parçası noktalarını ayarlayın.
• Yatak şekli: Dallanmalara, dönüşlere veya uzantılara ihtiyaç olup olmadığını belirlemek için alanın şeklini gözden geçirin.
• Boru boyutu: Damlama borusunu kesmeden önce boru boyutunun planlanan bağlantı noktalarıyla eşleştiğini onaylayın.
• Bağlantı elemanı uyumu: Bağlantı noktalarının düzen için gereken boru ve bağlantı elemanı koşullarına uygun olduğunu doğrulayın.
• Dal sayısı: Düzenin organize ve erişilebilir kalması için kaç dala ihtiyaç duyulduğunu değerlendirin.
• Erişilebilirlik: Gelecekte kontroller veya ayarlamalar gerekebileceğinde bağlantı parçası konumlarını ulaşılabilir tutun.

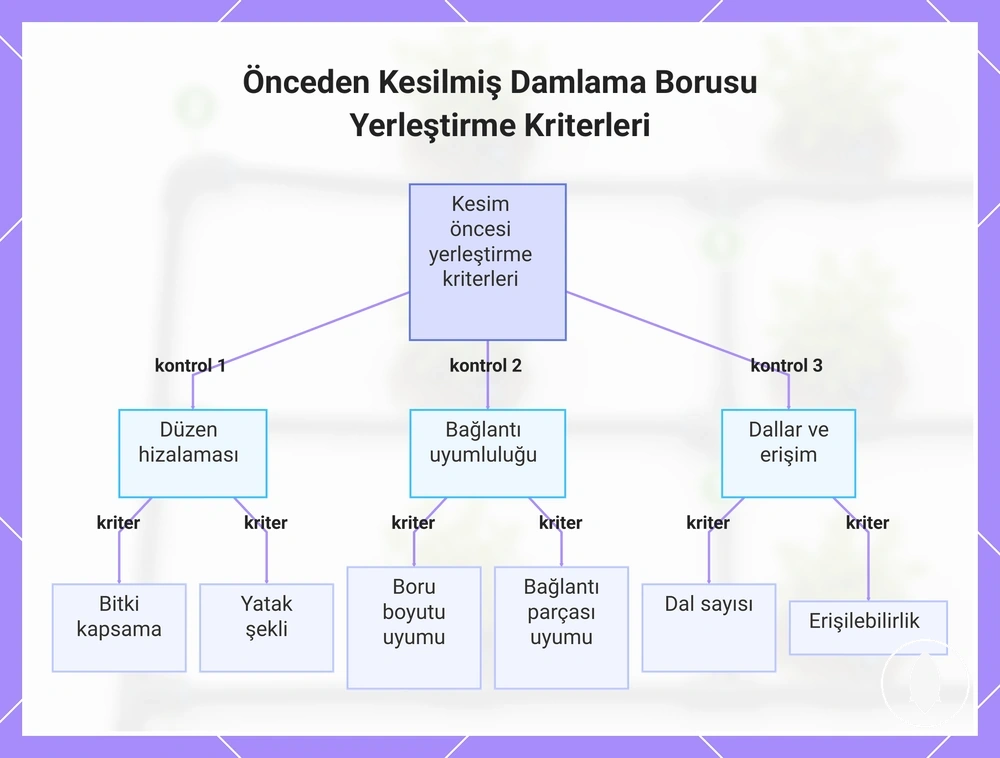

Bu grafik, damlama borusunu kesmeden önce kontrol edilmesi gereken yerleştirme kriterlerini, düzen, bağlantı ve erişim kontrolleri olarak gruplanmış şekilde gösterir.

Bitki aralığı, yatak şekli ve kök bölgesi kapsamı

Bitki aralığı ve yatak şekli, boru güzergahı ve bağlantı noktalarının amaçlanan düzeni takip edebileceği alanı daraltarak bağlantı parçası konumlarını etkiler. Bir sıra, yükseltilmiş yatak, kap veya düzensiz alan, kök bölgesi kapsamını desteklemek için farklı yerleşim kararları gerektirebilir.

Bitki konumu, boru güzergahının nerede hizalanması gerektiğini ve düzen içinde dal ihtiyacının nerede oluşabileceğini belirlemeye yardımcı olur. Bağlantı parçası konumu, emitör erişimini, bitki düzenlemesini ve bağlantı parçalarına erişimi dikkate almalıdır, böylece nihai düzen pratik kalır.

• Sıralar: Düzen doğrusal bir dikim düzenlemesini takip ettiğinde bitki aralığı, boru güzergahına ve bağlantı parçası konumuna rehberlik edebilir.
• Yükseltilmiş yataklar: Yatak şekli, dal ihtiyacını ve bağlantı noktalarının yetiştirme alanı çevresinde nerede erişilebilir kaldığını etkileyebilir.
• Kaplar: Sınırlı alan, bitki konumuna ve mevcut boru güzergahına bağlı olarak bağlantı parçası konumlarını daraltabilir.
• Düzensiz şekiller: Düzgün olmayan yatak geometrisi, boru yolunun organize ve erişilebilir kalması için koşullu yerleşim gerektirebilir.

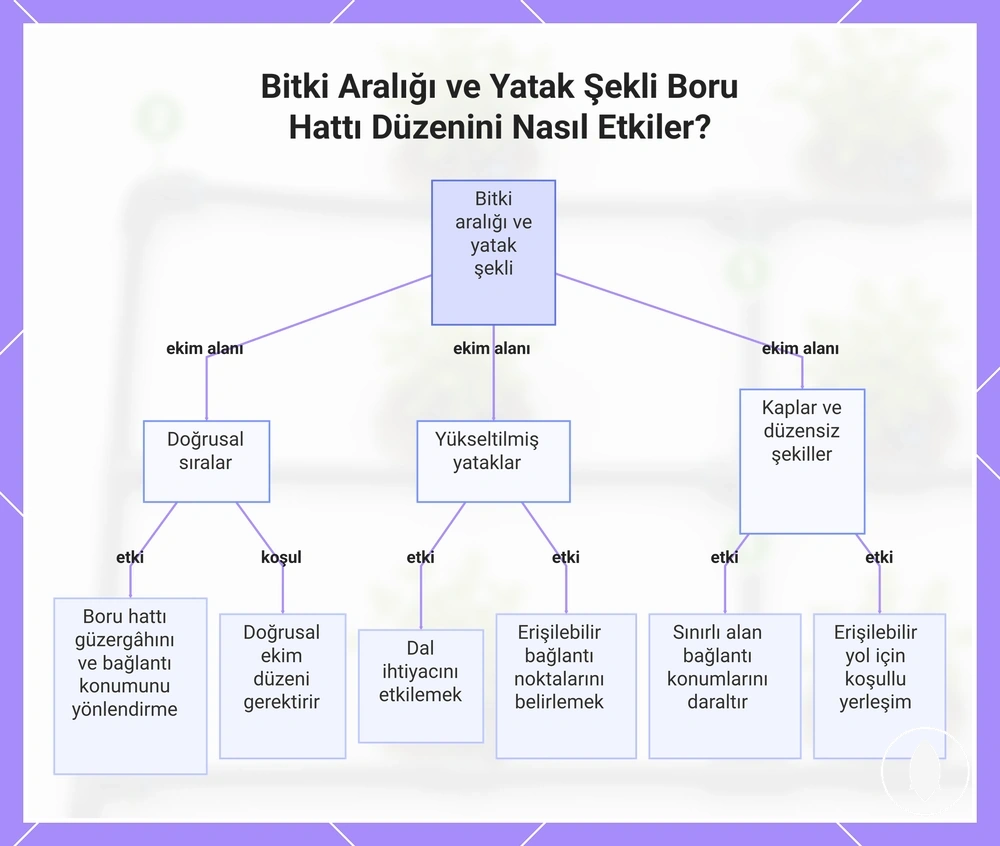

Bu grafik, farklı ekim alanı türlerinin (sıralar, yükseltilmiş yataklar, kaplar, düzensiz şekiller) boru hattı güzergâh hizalamasını, bağlantı konumlarını ve bağlantı noktalarını nasıl etkilediğini gösterir.

Boru boyutu, bağlantı elemanı uyumu ve akış sınırlamaları

Boru boyutu ve bağlantı elemanı uyumu, bağlantı parçası konumlarının boru düzeni içinde güvenli kalması için yerleşim kararıyla eşleşmelidir. Boru çapı ve bağlantı elemanı stili, bir bağlantı noktasının amaçlanan yerleşim koşulları için uygun olup olmadığını belirlemeye yardımcı olur.

Akış sınırlamaları, dal yükü, uzun hatlar veya bağlantı değişiklikleri farklı düzen koşulları oluşturduğunda yerleşim seçimlerini etkileyebilir. yerleşim öncesi ölçü uyumluluğu aracılığıyla boru çapını ve bağlantı elemanı stilini gözden geçirmek, nihai bağlantı kararları alınmadan önce bağlantı parçası konumlarını nitelendirmeye yardımcı olur.

Yerleşim güvenilirliği, aşağıdaki uyumluluk koşulları kontrol edilerek gözden geçirilebilir.

• Boru boyutu: Uygun bir bağlantı sağlamak için boru çapını planlanan bağlantı parçası noktasına göre kontrol edin.
• Bağlantı elemanı uyumu: Bağlantı elemanı stilinin yerleşim için gereken boru koşullarıyla eşleştiğini doğrulayın.
• Dal yükü: Düzen genişlediğinde bağlı dalların yerleşim kararlarını nasıl etkileyebileceğini değerlendirin.
• Uzun hatlar: Hat uzunluğu yerleşim seçimlerinin nasıl nitelendirildiğini etkileyebileceğinden daha uzun boru yollarını gözden geçirin.
• Redüktörler ve adaptörler: Bu bağlantı değişikliklerini düzene dahil etmeden önce boru koşullarına uygun olduğunu onaylayın.

Yerleşim rolleri ve bağlantı parçası türü seçimi

Yerleşim rolleri, bir bağlantının düzende nereye ait olduğuna karar verirken, bağlantı parçası türü seçimi bu bağlantının nasıl yapılacağına karar verir. Bu kararlar ilişkilidir, ancak düzen planlaması, uygun bir bağlantı parçası stili seçmeden önce bağlantı rolünü belirlemekle başlar.

Rol-ilk mantığı, bir yerleşim noktasının amacını bu noktada kullanılan bileşenden ayırır. düzen noktaları için bağlantı görevlerini anlamak, düzen planlamasının, bağlantı parçası seçimi başlamadan önce bir bağlantının nereye ait olduğunu nasıl belirlediğini netleştirmeye yardımcı olur. Bağlantı elemanı stili ve boru uyumluluğu daha sonra tür kararının bir parçası olarak değerlendirilir.

Tek bir yerleşim noktası, boru güzergahına, bağlantı elemanı stiline ve düzen kullanımına bağlı olarak farklı bağlantı parçası stillerini kabul edebilir. Bir yerleşim rolünden bağlantı parçası seçimi kararına geçmek, o konumun koşullarını dikkate almayı gerektirir; bu nedenle rol netleştikten sonra düzene göre bağlantı parçası seçimi yapmak yardımcı olur.

Karar	Ne sorusunu yanıtlar	Örnek işaret	Nelerden kaçınılmalı
Yerleşim rolü	Bağlantının boru düzeninde nereye ait olduğu	Dal noktası, köşe, uzantı veya uç nokta gereksinimi	Düzen ihtiyacını anlamadan önce bir bağlantı parçası seçmek
Bağlantı parçası türü seçimi	Hangi bağlantı parçası stilinin o yerleşim noktasına uygun olduğu	Bağlantı elemanı stili ve boru uyumluluk koşulları	Tek bir bağlantı parçası stilinin her yerleşim durumuna uygun olduğunu varsaymak

Yataklar, sıralar ve düzensiz şekiller için temiz boru düzeni desenleri

Yataklar, sıralar ve düzensiz şekiller, temiz boru düzeni desenlerinin organize bağlantı parçası yerleşimini destekleyebileceği farklı düzen bağlamları oluşturur. Düz sıralar, yükseltilmiş yataklar ve düzensiz alanların her biri, tek bir evrensel yaklaşım yerine yatak şekline, sıra yönüne ve bağlantı parçası rolüne dayalı bir desen seçimi gerektirir.

Temiz boru düzeni desenleri, bağlantı parçalarını sıra yönü, yatak kenarları ve amaçlanan boru güzergahı ile hizalayarak dağınıklığı azaltır. Dallanmalar, köşeler ve uç kapatmalar, desenin gözden geçirilmesini kolaylaştırmak için düzen şeklinin etrafına konumlandırılabilir. Aşağıdaki tablo, desenleri düzen şekline ve dikkat edilmesi gereken noktaya göre düzenlemektedir.

Düzen şekli	Bağlantı parçası yerleşim deseni	Neden temiz kalır	Dikkat edilmesi gereken nokta
Düz sıralar	Bağlantı parçası rollerini sıra yönü, dallanmalar ve uç kapatmalarla hizalayın	Boru güzergahını net bir yol boyunca organize tutar	Sıra uçlarındaki bağlantı noktalarına erişimi kontrol edin
Yükseltilmiş yataklar	Bağlantı parçalarını yatak kenarları ve planlanan dal alanları etrafına yerleştirin	Görünür bağlantı rolleriyle düzenli bir düzeni destekler	Yatak şekli etrafındaki köşeleri ve erişimi değerlendirin
Dikdörtgen yataklar	Boru yönüne ve dönüş noktalarına rehberlik etmesi için yatak ana hatlarını kullanın	Öngörülebilir bir düzen deseninin korunmasına yardımcı olur	Köşe yerleşimini ve uç kapatmaları gözden geçirin
Kavisli alanlar	Koşullu bağlantı parçası yerleşimi ile boru güzergahını şeklin etrafına uyarlayın	Düzenin düzensiz sınırları takip etmesine olanak tanır	Güzergah netliğini ve servis erişimini kontrol edin
Düzensiz şekiller	Mevcut boru güzergahına göre bağlantı parçası rollerini ayarlayın	Karmaşık alanları tek bir deseni zorlamadan organize tutar	Dallanmaları, köşeleri ve erişim koşullarını değerlendirin

Bu örnekler, düzen-desen kriterlerinin farklı şekiller arasında pratik bağlantı parçası konumlarına nasıl rehberlik edebileceğini göstermektedir. Boru güzergahını mevcut alana uyarlarken inceleme erişimi ve bağlantı parçası rolleri önemini korur.

Pratik desen kararları, düzen şeklini gerekli bağlantı noktalarıyla eşleştirmekten ve kullanımdan önce nihai güzergahı gözden geçirmekten gelir. Uygun yaklaşım, yatak şekline, sıra yönüne ve düzen içindeki bağlantı parçası rolüne bağlıdır.

Aşağıda karşılaştırmayı kolaylaştırabilecek ürün örnekleri yer alır. Satın almadan önce uyumluluk kriterlerini, temel özellikleri ve ürün ayrıntılarını mutlaka kontrol edin.

Montaj öncesi yerleşim kontrolleri

Yerleşim kontrolleri, montaj işlemleri başlamadan önce bağlantı parçası konumlarını doğrular ve boru kesilmeden veya bağlantı parçaları sabitlenmeden düzenin hazır olduğunu doğrulamaya yardımcı olur. Bu son inceleme, düzen sabitlenmeden önce ayarlamaları belirleyerek yerleşime hazır olma durumunu destekler.

Kuru düzen testi, kesimlere veya bağlantı noktalarına karar vermeden önce bağlantı parçası konumlarını doğrulamaya yardımcı olur. Boru güzergahını yerinde incelemek, planlanan düzenlemenin amaçlanan yolu takip edip etmediğini gösterebilir. Düzen onaylandıktan sonra kesimleri işaretlemek, planlanan bağlantı parçası konumlarını koruyabilir.

Bağlantı parçalarını monte etmeden önce dal yönü ve boru uyumu doğrulanmalıdır, böylece bağlantı noktaları planlanan güzergahla eşleşir. Dal yolu net olmayan bir güzergah oluşturuyorsa veya boru amaçlanan bağlantı koşullarıyla uyumlu değilse, bir bağlantı parçası konumunun ayarlanması gerekebilir. Bu yerleşim kontrolleri pratik bir bağlantı düzenlemesini desteklediğinde düzen ilerlemeye hazırdır.

Servis erişimi ve su yolu mantığı, bir bağlantı parçası konumunun montaj başladıktan sonra uygun kalıp kalmadığını da etkiler. Bağlantı alanlarını ulaşılabilir tutmak ve amaçlanan güzergahı gözden geçirmek, taahhütte bulunmadan önce yerleşimi ayarlamanın daha iyi olduğu durumları belirleyebilir. Bu ayarlama sinyalleri daha net bir düzenin korunmasına yardımcı olur.

Yerleşim kontrolleri, düzen planlamasından bir sonraki montaj aşamasına geçmeden önce son doğrulamayı sağlar. Bağlantı parçası konumları, boru uyumu, dal yönü, servis erişimi ve su yolu mantığı uygun olduğunda düzen, daha az yerleşim belirsizliğiyle ilerleyebilir. Bir sonraki aşama, planlamadan sonra bağlantı parçalarını takma adımıdır.

Aşağıda karşılaştırmayı kolaylaştırabilecek ürün örnekleri yer alır. Satın almadan önce uyumluluk kriterlerini, temel özellikleri ve ürün ayrıntılarını mutlaka kontrol edin.

1. Kuru düzen testi: Planlanan boru güzergahını gözden geçirin ve kesim yapmadan veya bağlantıları kilitlemeden önce bağlantı parçası konumlarını onaylayın.
2. Kesimleri işaretleme: Kesim işaretlerinin doğrulanmış düzenle eşleştiğini kontrol edin ve boru yolu değişirse konumları ayarlayın.
3. Dal yönü: Dalların ana güzergahtan amaçlanan yönde ayrıldığını onaylayın ve gerekiyorsa yerleşimi ayarlayın.
4. Boru uyumu: Bağlantı parçalarını düzene yerleştirmeden önce boru ve bağlantı noktalarının uyumlu olduğunu doğrulayın.
5. Servis erişimi: Gelecekteki kontroller veya ayarlamalar için önemli bağlantı alanlarının ulaşılabilir kaldığını kontrol edin.
6. Su yolu mantığı: Boru güzergahının tamamını gözden geçirin ve yol amaçlanan düzeni takip etmiyorsa yerleşimi ayarlayın.

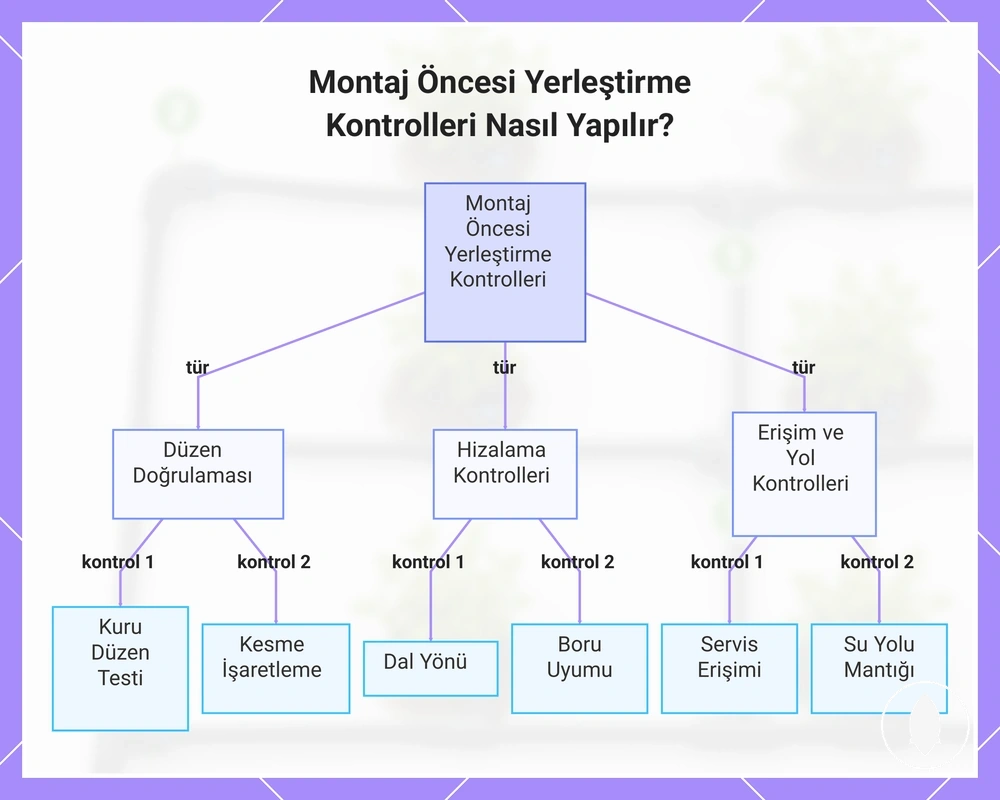

Bu grafik, boru kesme veya bağlantıları kilitleme öncesinde bağlantı konumlarını doğrulayan üç yerleştirme kontrol kategorisini — düzen, hizalama ve erişim — gösterir.

Damla sulama düzenlerinde yaygın bağlantı parçası yerleşim hataları

Bağlantı parçası yerleşim hataları genellikle bağlantı parçaları monte edilmeden önce, bağlantı noktaları çok erken veya nihai düzen gözden geçirilmeden seçildiğinde ortaya çıkar. Bu düzen hatalarını belirlemek, damla sulama düzenlerini daha net ve yönetimi daha kolay tutmaya yardımcı olan bir düzeltme yolu oluşturur.

Çok erken kesmek ve çok fazla dal oluşturmak, bir düzenin takibini zorlaştırabilir. Yanlış yerleştirilmiş te'ler, boru güzergahını uygun olmayan konumlarda ayırabilirken, aşırı dallar gereksiz karmaşıklık ekleyebilir. Bağlantı planını basitleştirmek, daha temiz bir bağlantı parçası düzenlemesi sağlayabilir.

Gizli uç noktalar, uyumsuz bağlantı elemanı noktaları ve boru gerilimi, temizleme erişimini ve düzen netliğini etkileyen yerleşim sorunları oluşturabilir. Erişilemeyen uç kapakları servis erişimini azaltabilirken, amaçlanan koşullarla eşleşmeyen bağlantı elemanı noktaları yeniden konumlandırma gerektirebilir. Bu etkiler, düzene ve bağlantı koşullarına bağlı olarak değişebilir.

Bağlantı parçası yerleşim hatalarını düzeltmek genellikle, düzen son halini almadan önce bağlantı noktalarını taşımayı, kaldırmayı veya basitleştirmeyi içerir. kaçınılması gereken düzen hatalarını gözden geçirmek, yerleşim kararlarını diğer bağlantı parçası hususlarından ayırmaya yardımcı olabilir.

Hata	Neden olur	Düzen etkisi	Düzeltme
Yanlış yerleştirilmiş te'ler	Boru güzergahı tam olarak gözden geçirilmeden dal noktaları eklenir	Net olmayan dal yolları ve dağınık bir düzen oluşturabilir	Teyi amaçlanan güzergaha daha iyi uyan bir konuma taşıyın
Gereksiz dirsekler	Mevcut boru yolu gözden geçirilmeden yön değişiklikleri eklenir	Kaçınılabilir dönüşler ve boru gerilimi ekleyebilir	Daha basit bir güzergahın veya hafif bir eğrinin düzene uygun olup olmadığını değerlendirin
Erişilemeyen uç kapakları	Uç nokta konumları gizlidir veya ulaşılması zordur	Temizleme erişimini ve uç nokta görünürlüğünü azaltabilir	Kapatma noktalarını erişimin pratik olduğu yere konumlandırın
Uyumsuz bağlantı elemanı noktaları	Bağlantı konumları uyum koşulları onaylanmadan seçilir	Boru bağlantıları etrafında belirsizlik yaratabilir	Yerleşim noktasını boru koşullarına daha iyi uyacak şekilde ayarlayın
Aşırı dallar	Düzen netliği dikkate alınmadan birden fazla dal noktası eklenir	Boru güzergahını daha karmaşık hale getirebilir	Dal konumlarını basitleştirin ve yalnızca gerekli bağlantı noktalarını tutun
Boru gerilimi	Bağlantı parçası konumları boruyu uygun olmayan yollara zorlar	Güzergahın organize edilmesini zorlaştırabilir	Daha temiz bir boru yolu oluşturmak için bağlantı parçası konumunu ayarlayın
Net olmayan temizleme erişimi	Servis noktaları yerleşim sırasında dikkate alınmaz	Gelecekteki kontrolleri zorlaştırabilir	Temizleme noktalarını düzen içinde görünür ve ulaşılabilir tutun
