Dimensions des tuyaux et des raccords pour kits d’arrosage automatique

Les dimensions des tuyaux et des raccords pour kits d’arrosage automatique définissent comment les dimensions des tuyaux, l’ajustement des raccords et la position dans le schéma fonctionnent ensemble au sein d’un système d’arrosage. La taille des tuyaux et l’ajustement des raccords doivent être assortis dans le cadre de la même décision de dimensionnement, car les raccords relient le chemin d’eau entre différentes sections du schéma.

Dans le contexte plus large du système, les kits d’arrosage automatique incluent des pièces connectées telles que des tuyaux et des raccords qui forment un schéma d’arrosage.

Dans le contexte plus large du système, les kits d’arrosage automatique incluent des pièces connectées telles que des tuyaux et des raccords qui forment un schéma d’arrosage. Cette page se concentre sur les relations de dimensionnement entre les tuyaux et les raccords, plutôt que sur la configuration de la minuterie, les procédures d’installation complètes ou le matériel d’irrigation plus large.

Le principal défi de dimensionnement est qu’une étiquette seule peut ne pas décrire la relation d’ajustement complète.

Le principal défi de dimensionnement est qu’une étiquette seule peut ne pas décrire la relation d’ajustement complète. Les références de taille des tuyaux telles que le diamètre intérieur, le diamètre extérieur et la taille nominale décrivent différents points de mesure, tandis que l’ajustement du raccord dépend des dimensions du tuyau, des caractéristiques du matériau et du mécanisme du raccord. Les raccords à barbes et autres raccords ont besoin de la mesure de tuyau pertinente et de la méthode de connexion pour s’aligner.

Les raccords à barbes et autres raccords ont besoin de la mesure de tuyau pertinente et de la méthode de connexion pour s’aligner.

Les dimensions des tuyaux et des raccords pour kits d’arrosage automatique sont plus faciles à évaluer lorsque la référence de mesure et le rôle du raccord sont clairs. Les sections suivantes expliquent comment les étiquettes nominales, les diamètres mesurés, les tuyaux d’irrigation goutte à goutte et les raccords se rapportent à la compatibilité du schéma, sans traiter une taille comme un standard universel.

Table des matières⌄

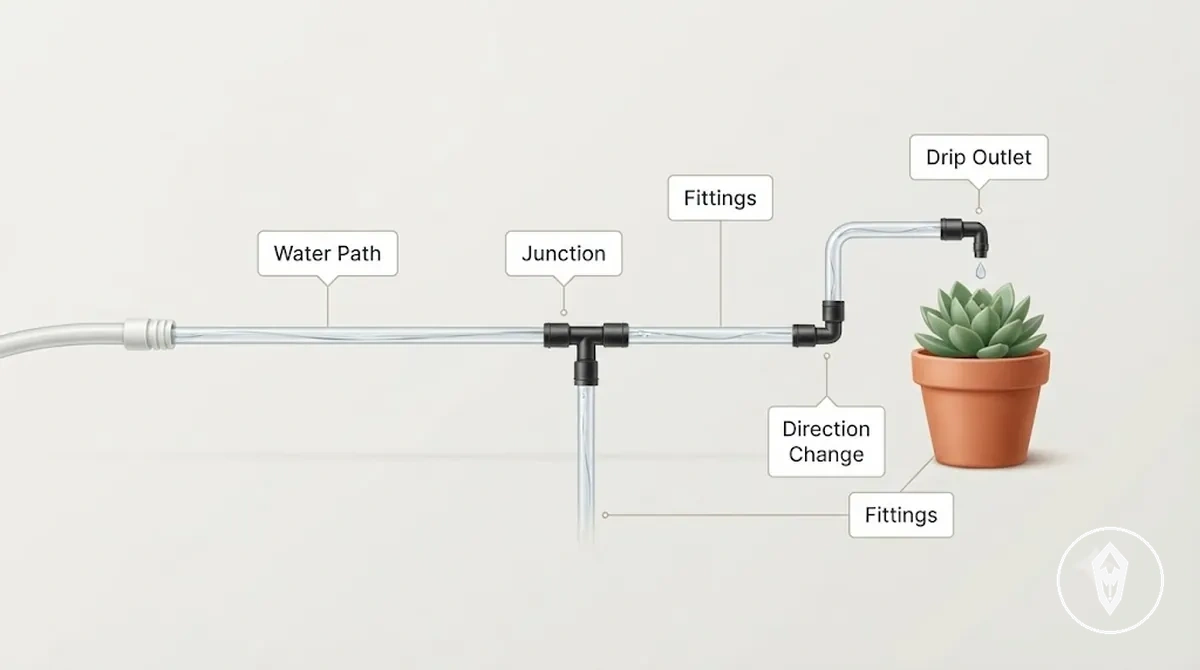

Tuyaux et connecteurs dans les schémas de kits d’arrosage automatique

Les tuyaux et les connecteurs dans les schémas de kits d’arrosage automatique définissent les rôles du mouvement de l’eau et de l’organisation des lignes au sein du système. Le tuyau est le chemin d’eau qui transporte l’eau à travers le schéma, tandis que les connecteurs sont les pièces de jonction et de changement de direction qui déterminent la façon dont les sections de tuyaux se rapportent les unes aux autres.

Dans un schéma de kit d’arrosage automatique, le tuyau crée le trajet depuis la zone de source d’eau vers les points de distribution aux plantes, tandis que les connecteurs définissent où ce trajet se joint, se divise, tourne ou se termine. Un connecteur en té crée une jonction pour les lignes de dérivation, un connecteur coudé change la direction, et d’autres raccords connectent les tuyaux en fonction de la position de la ligne, du chemin d’écoulement et de l’ajustement de taille. Un point de goutte à goutte représente le point de distribution où l’eau quitte le chemin du tuyau pour une zone de plantes.

Les tuyaux et les connecteurs sont des éléments de schéma distincts plutôt que des pièces interchangeables.

Les tuyaux et les connecteurs sont des éléments de schéma distincts plutôt que des pièces interchangeables. Le tuyau transporte l’eau à travers le kit d’arrosage automatique, les connecteurs joignent ou redirigent les sections de tuyaux, et les raccords agissent comme l’interface entre la taille du tuyau, la méthode de connexion et la position dans le schéma. Les émetteurs, les minuteries, les filtres et les pièces de pression peuvent influencer le processus d’arrosage plus large, mais ce sont des composants limites en dehors de l’objet principal de cette explication sur la disposition des tuyaux et connecteurs.

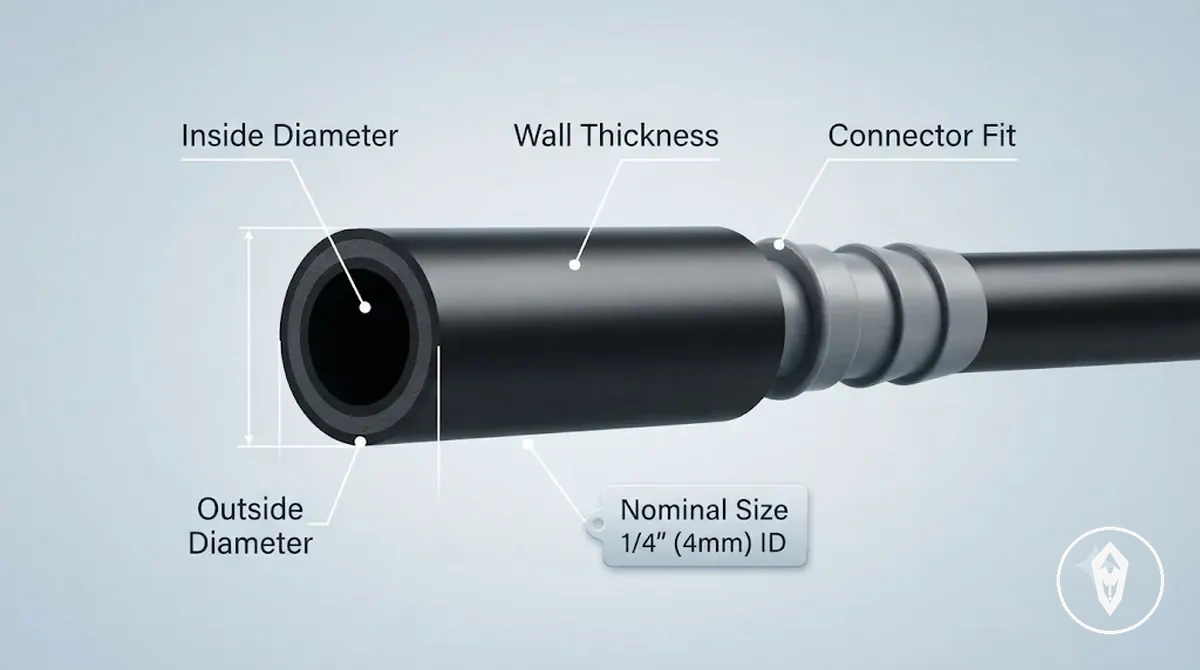

Normes de taille des tuyaux et points de mesure

La taille d’un tuyau est déterminée par des points de mesure et des conventions d’étiquetage, de sorte que l’ajustement du connecteur doit être vérifié par rapport au tuyau mesuré plutôt que par rapport à une seule étiquette. Le tuyau d’un kit d’arrosage automatique peut être décrit par le diamètre intérieur, le diamètre extérieur, la taille nominale et l’épaisseur de paroi, chaque mesure représentant un aspect différent de la relation de dimensionnement.

La taille du tuyau décrit les dimensions utilisées pour évaluer comment le tuyau se connecte aux raccords dans un schéma de kit d’arrosage automatique.

La taille du tuyau décrit les dimensions utilisées pour évaluer comment le tuyau se connecte aux raccords dans un schéma de kit d’arrosage automatique. Le diamètre intérieur correspond à l’ouverture interne du tuyau, tandis que le diamètre extérieur décrit la mesure externe utilisée par certains systèmes de connecteurs. La taille nominale est une catégorie de taille déclarée, et l’épaisseur de paroi décrit la profondeur de matière entre les surfaces intérieure et extérieure du tuyau.

Le principal problème de dimensionnement survient lorsque des étiquettes similaires ne représentent pas la même mesure physique. Les étiquettes en pouces telles que 1/4 de pouce et 1/2 pouce décrivent des catégories de taille de tuyau, mais l’ajustement du connecteur peut dépendre du diamètre mesuré, du matériau du tuyau, de l’épaisseur de paroi et de la plage de serrage du connecteur.

Le principal problème de dimensionnement survient lorsque des étiquettes similaires ne représentent pas la même mesure physique.

Une section de micro-tuyau ou une section de tuyau principal peut utiliser des étiquettes de taille différentes tout en nécessitant que la spécification du connecteur corresponde au tuyau mesuré. Le tableau ci-dessous organise les étiquettes de mesure par décision d’ajustement sans traiter les étiquettes en pouces et en millimètres comme des conversions universelles.

Point de mesure	Ce qu’il décrit	Forme d’étiquette courante	Décision d’ajustement concernée
Diamètre intérieur	L’ouverture interne du tuyau	Étiquette DI	Relation entre l’espace interne et le connecteur
Diamètre extérieur	La mesure externe du tuyau	Étiquette DE	Correspondance de la prise du connecteur et du raccord
Taille nominale	Une catégorie de taille de tuyau déclarée	Étiquette en pouces ou en millimètres	Identification initiale de la taille avant mesure physique
Épaisseur de paroi	La profondeur de matière entre les surfaces intérieure et extérieure du tuyau	Dimension mesurée	Ajustement de connexion lorsque la structure du tuyau affecte la relation avec le raccord
Plage déclarée du connecteur	Les dimensions de tuyau qu’un raccord est conçu pour accepter	Spécification du raccord	Compatibilité entre le tuyau mesuré et le type de connecteur

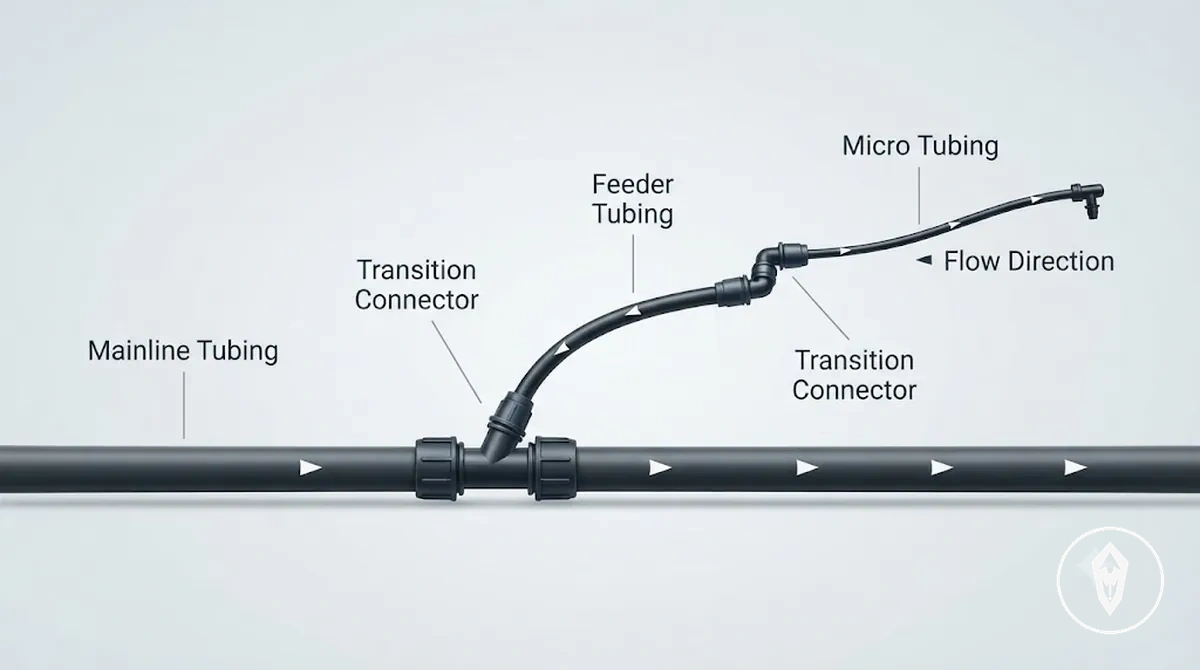

Tuyau principal, tuyau d’alimentation et micro-tuyau

Le tuyau principal, le tuyau d’alimentation et le micro-tuyau sont différents rôles de tuyauterie dans un schéma de kit d’arrosage automatique. Chaque type de ligne a une position spécifique dans le chemin d’eau, et son diamètre relatif influence la manière dont le schéma connecte les lignes d’alimentation, les lignes de dérivation et les points de distribution aux plantes.

Les trois types de tuyaux deviennent plus faciles à distinguer lorsqu’ils sont considérés comme des sections connectées du même schéma.

Les trois types de tuyaux deviennent plus faciles à distinguer lorsqu’ils sont considérés comme des sections connectées du même schéma. Le tuyau principal transporte la route d’alimentation principale, le tuyau d’alimentation étend la route vers les zones de plantes, et le micro-tuyau forme des branches de distribution plus petites où des connecteurs de transition peuvent être nécessaires pour joindre différentes tailles de tuyaux.

• Tuyau principal: Fonctionne comme la ligne d’alimentation pour la route principale, avec un rôle de diamètre relatif plus large qui prend en charge le branchement vers les sections de tuyaux connectées.
• Tuyau d’alimentation: Fonctionne comme une ligne de dérivation vers les zones de plantes, avec un rôle de diamètre relatif plus petit qui connecte la route principale à des chemins de distribution plus ciblés.
• Micro-tuyau: Fonctionne comme une ligne de distribution plus petite vers les points de goutte à goutte, avec un rôle de diamètre relatif plus petit qui peut nécessiter un connecteur de transition lors de la connexion à une autre taille de tuyau.

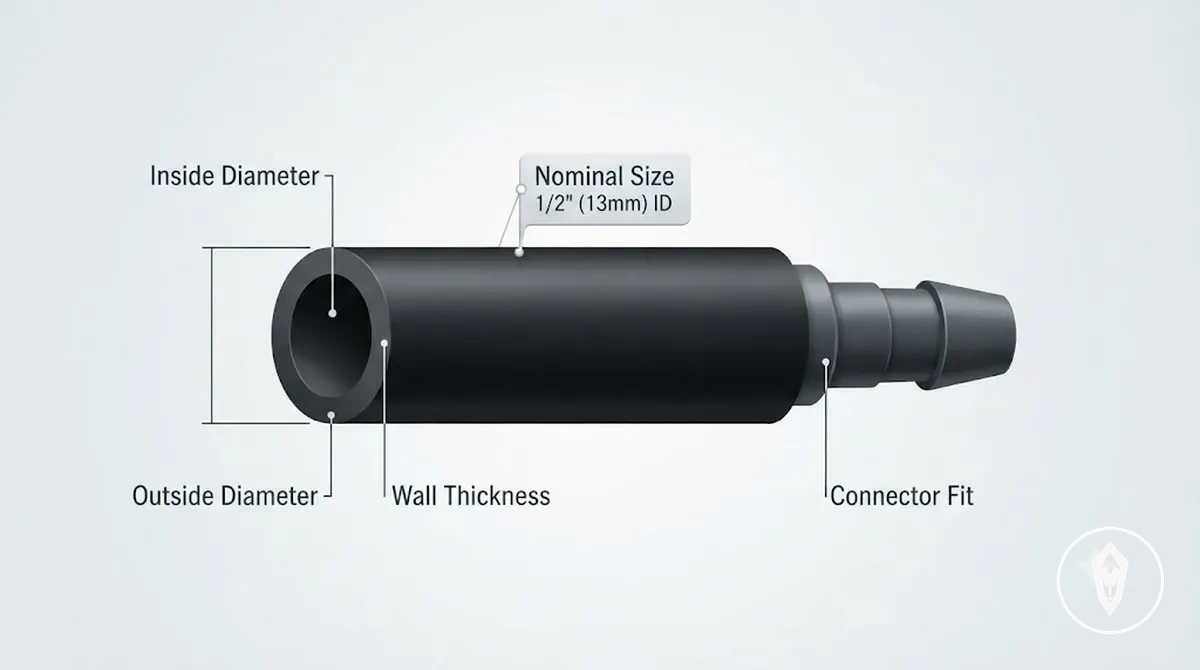

Étiquettes de diamètre intérieur, diamètre extérieur et taille nominale

Les étiquettes de diamètre intérieur, diamètre extérieur et taille nominale décrivent différentes références de mesure utilisées pour identifier le tuyau d’un kit d’arrosage automatique. Le diamètre intérieur identifie l’ouverture interne du chemin d’eau, le diamètre extérieur identifie la dimension externe du tuyau, et la taille nominale fournit une étiquette de tuyau déclarée qui doit être vérifiée par rapport à la mesure réelle lors de l’évaluation de l’ajustement du connecteur.

Le même tuyau peut être décrit par différents points de mesure, ce qui peut créer une confusion lors de la mise en correspondance avec une spécification de connecteur.

Le même tuyau peut être décrit par différents points de mesure, ce qui peut créer une confusion lors de la mise en correspondance avec une spécification de connecteur. L’épaisseur de paroi décrit la profondeur de matière entre les surfaces intérieure et extérieure du tuyau, tandis que la décision d’ajustement pertinente dépend du mécanisme du connecteur et de sa plage de serrage déclarée.

Étiquette	Décrit	Pertinence pour l’ajustement
Diamètre intérieur	L’ouverture interne et la mesure du chemin d’eau	Concerne l’ouverture d’écoulement et la référence de mesure interne
Diamètre extérieur	La mesure externe du tuyau	Concerne la prise du connecteur et les exigences de plage de serrage
Taille nominale	Une étiquette ou catégorie de taille de tuyau déclarée	Fournit une référence d’identification qui doit être vérifiée par rapport à la taille mesurée

Lorsqu’une étiquette de tuyau ne décrit pas la même mesure que celle utilisée par un connecteur, l’évaluation de la connexion peut devenir moins claire. Vérifier ensemble l’étiquette du tuyau, la taille mesurée, l’épaisseur de paroi et la spécification du connecteur aide à faire correspondre la référence de mesure à la plage de serrage sans supposer que la taille nominale représente une dimension physique unique dans tous les cas.

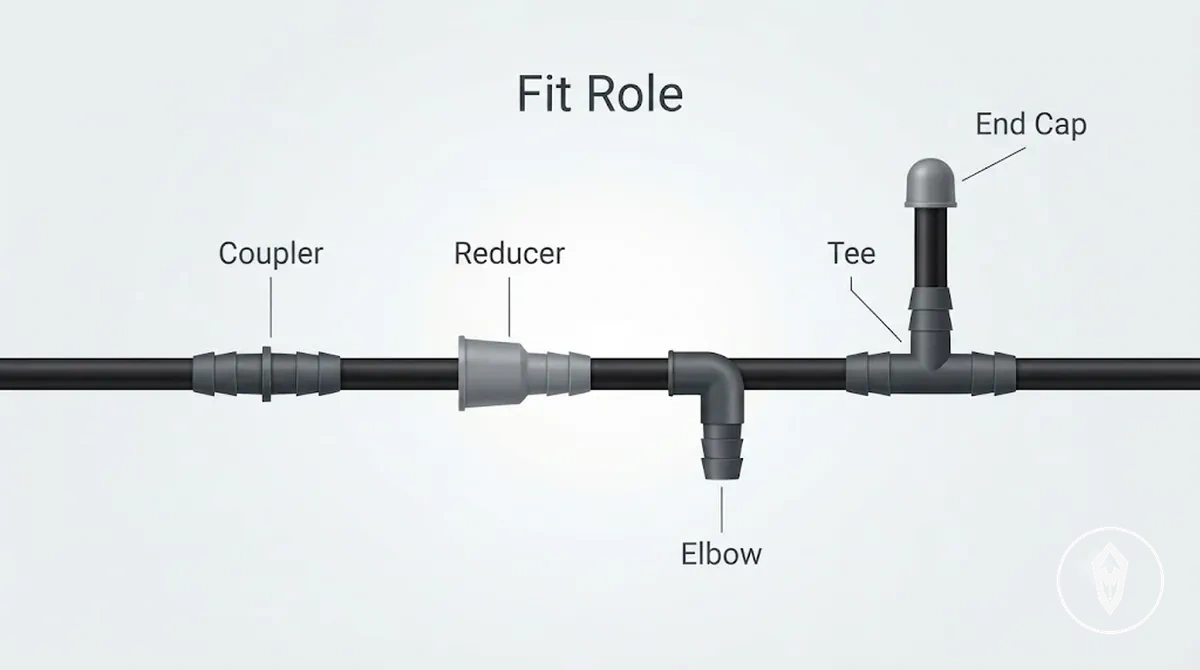

Types de raccords par rôle dans le schéma

Les types de raccords sont classés par le rôle qu’ils jouent dans le schéma d’un kit d’arrosage automatique. Les raccords joignent les tuyaux, créent des dérivations, changent de direction, réduisent entre les tailles ou terminent une ligne. Le rôle du raccord détermine la façon dont il se rapporte au schéma d’arrosage.

Le rôle du raccord détermine la façon dont il se rapporte au schéma d’arrosage.

Dans une vue plus large du système, les connecteurs fonctionnent avec les pièces d’un kit d’arrosage automatique, mais cette section se concentre sur les fonctions des raccords plutôt que sur un aperçu complet des composants. Un connecteur en té prend en charge une ligne de dérivation, un connecteur coudé prend en charge un changement de direction, et un réducteur prend en charge une transition de taille entre sections de tuyaux. Ces exemples montrent comment les rôles des connecteurs diffèrent selon l’objectif du schéma.

Les raccords doivent correspondre à la fois au mouvement du schéma et à la relation entre les tuyaux. Un coupleur joint des sections de tuyaux, un connecteur en té divise une ligne, un connecteur coudé change la direction, un réducteur adapte entre les tailles de tuyaux, et un bouchon d’extrémité ferme l’extrémité d’une ligne. Les raccords à barbes, les raccords à compression et les raccords à emboîtement utilisent différentes méthodes de connexion. La taille du tuyau, le matériau et la conception du raccord influencent leur adéquation à une condition de schéma spécifique.

Les raccords doivent correspondre à la fois au mouvement du schéma et à la relation entre les tuyaux.

Les types de raccords par rôle dans le schéma peuvent être comparés par la tâche que chaque raccord effectue. Le tableau ci-dessous organise les raccords par leur objectif dans le schéma, la condition d’ajustement et le résultat possible lorsque le raccord ne correspond pas à l’agencement des tuyaux.

Type de raccord	Rôle dans le schéma	Condition de taille ou d’ajustement	Risque en cas d’inadéquation
Coupleur	Joint deux sections de tuyaux	Nécessite des dimensions de tuyau et une méthode de connexion compatibles	Les sections connectées peuvent ne pas s’aligner avec le schéma prévu
Connecteur en té	Crée une division de ligne de dérivation	Nécessite des tailles de tuyau compatibles à chaque point de jonction	Les connexions de dérivation peuvent ne pas correspondre à la structure du schéma
Connecteur coudé	Crée un changement de direction	Nécessite une connexion de tuyau adaptée à l’emplacement du virage	Le trajet du tuyau peut ne pas correspondre à la direction prévue
Réducteur	Crée une transition de taille entre sections de tuyaux	Nécessite des connexions de tuyau de plus grande et de plus petite taille compatibles	La transition de taille peut ne pas se connecter correctement
Bouchon d’extrémité	Termine l’extrémité d’une ligne	Nécessite une compatibilité avec l’extrémité du tuyau	La terminaison de ligne peut ne pas correspondre à l’exigence du schéma
Raccord à barbes	Fournit une connexion par prise sur le tuyau	Nécessite une taille de tuyau et un matériau adaptés au mécanisme du raccord	L’adéquation de la connexion peut être réduite
Raccord à compression	Utilise une méthode de connexion par compression	Nécessite une relation de tuyau compatible et une plage de serrage du raccord	La connexion peut ne pas correspondre à l’exigence du tuyau
Raccord à emboîtement	Utilise une méthode de connexion par emboîtement	Nécessite des dimensions de tuyau et une spécification de raccord compatibles	La connexion peut ne pas correspondre au schéma prévu

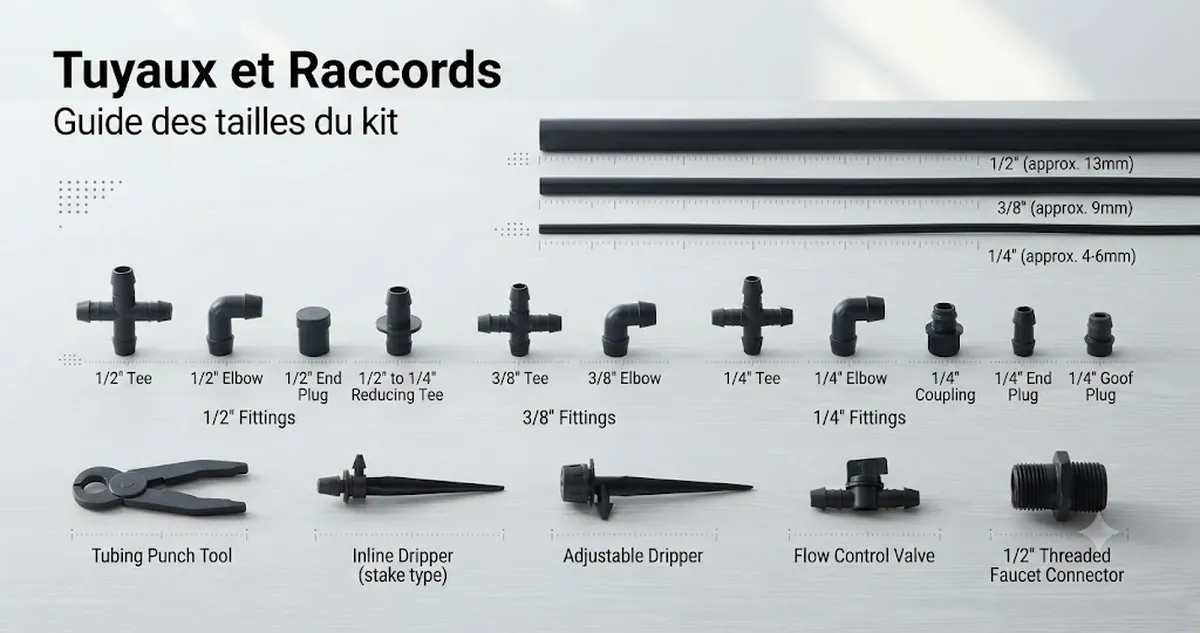

Coupleurs, tés, coudes, réducteurs et bouchons d’extrémité

Les coupleurs, les tés, les coudes, les réducteurs et les bouchons d’extrémité sont des formes de raccords classées par leur rôle dans le schéma d’un kit d’arrosage automatique. La logique de classement est basée sur le fait qu’un connecteur doit joindre, dériver, tourner, assurer la transition ou terminer une section de tuyau.

• Coupleur : Joint deux sections de tuyaux dans un parcours droit là où la ligne se poursuit ; le dimensionnement dépend de la correspondance des dimensions du tuyau et de la méthode de connexion.
• Connecteur en té : Crée une dérivation sur une ligne principale là où un trajet supplémentaire est nécessaire ; le dimensionnement dépend des tailles de tuyaux connectées aux points de dérivation.
• Connecteur coudé : Modifie la direction du trajet du tuyau à un endroit de courbe ou de coin ; le dimensionnement dépend des dimensions du tuyau et du mécanisme du connecteur utilisé pour le virage.
• Réducteur : Assure la transition entre différentes tailles de tuyaux là où des lignes plus grandes et plus petites se rencontrent ; le dimensionnement dépend des tailles de tuyaux mesurées et de la plage de serrage du réducteur.
• Bouchon d’extrémité : Ferme l’extrémité d’une ligne là où le trajet du tuyau s’arrête ; le dimensionnement dépend de l’adaptation de la connexion du bouchon à l’extrémité du tuyau et à l’exigence de terminaison.

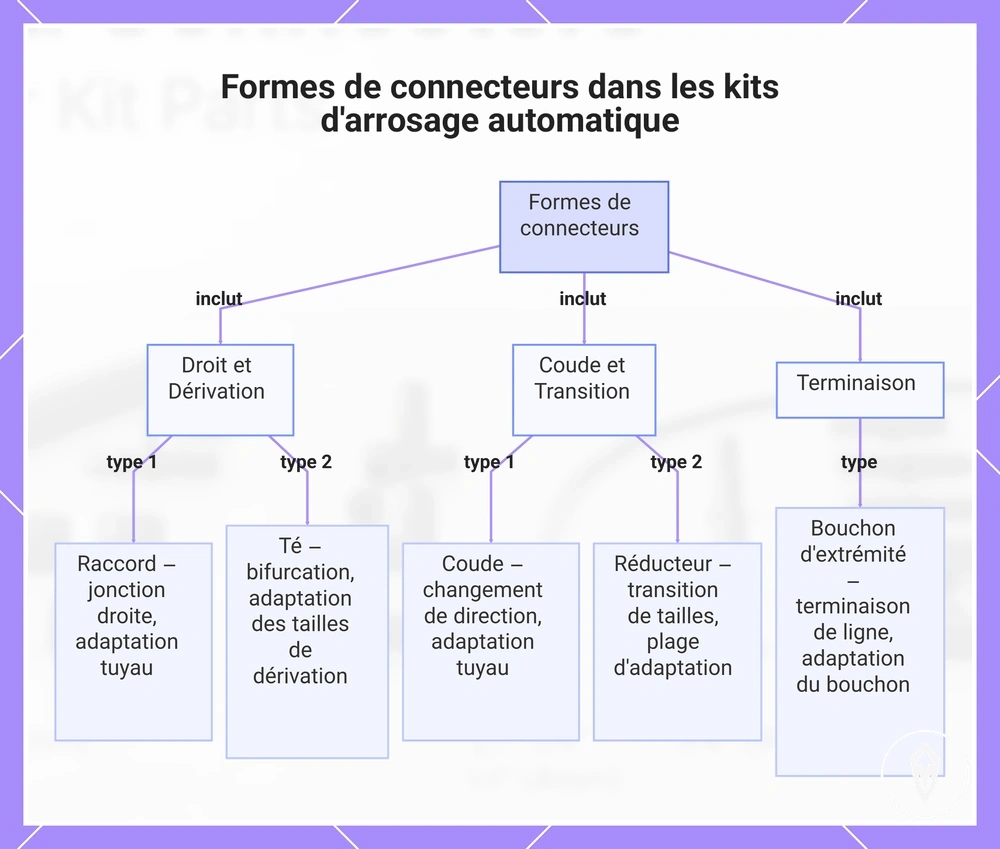

Ce graphique montre les principaux types de connecteurs dans les kits d'arrosage automatique, regroupés par leur rôle dans l'agencement : joindre, bifurquer, tourner, faire la transition et terminer.

Raccords à barbes, à compression et à emboîtement

Les raccords à barbes, à compression et à emboîtement utilisent différents mécanismes de maintien pour connecter les tuyaux dans un kit d’arrosage automatique. Le mécanisme du raccord affecte la manière dont le tuyau est saisi et scellé, ce qui fait de la méthode de maintien un élément important de l’évaluation de l’ajustement.

Chaque méthode de connexion présente différentes conditions de tuyau qui influencent le résultat de la connexion.

Chaque méthode de connexion présente différentes conditions de tuyau qui influencent le résultat de la connexion. Vérifier ensemble l’état du tuyau, la spécification du connecteur et la plage de serrage du raccord aide à identifier les situations où le risque de prise, d’insertion, d’étanchéité ou de desserrage peut nécessiter une attention supplémentaire.

Mécanisme du raccord	Condition de tuyau requise	Risque d’ajustement à surveiller
Raccord à barbes	Tuyau flexible adapté à la méthode d’insertion à barbes	La prise peut être affectée si la taille, le matériau ou l’ajustement d’insertion du tuyau ne correspondent pas
Raccord à compression	Tuyau qui correspond à la spécification du connecteur à compression	Les performances d’étanchéité peuvent être affectées si l’état du tuyau ou la plage de serrage du raccord ne convient pas
Raccord à emboîtement	Tuyau avec une condition d’extrémité adaptée au mécanisme d’emboîtement	La sécurité de la connexion peut être affectée si les dimensions du tuyau ou la spécification du connecteur ne sont pas alignées

Faire correspondre la taille du connecteur au tuyau avant l'assemblage

La taille du connecteur et le diamètre extérieur du tuyau doivent correspondre à la plage de serrage déclarée du connecteur ou à son mécanisme de connexion avant le début de l'assemblage. Une vérification de la taille mesurée du tuyau aide à réduire les connexions desserrées et les ajustements forcés, car le connecteur doit maintenir le tuyau selon sa méthode d'ajustement prévue.

La flexibilité du tuyau et la spécification du connecteur doivent être vérifiées ensemble.

Un connecteur peut sembler de taille similaire tout en utilisant une exigence d'ajustement différente. La taille des barbes, la plage de compression et les exigences d'emboîtement affectent la manière dont le tuyau est maintenu et scellé. La flexibilité du tuyau et la spécification du connecteur doivent être vérifiées ensemble. Un ajustement desserré et un ajustement forcé créent des préoccupations différentes : un tuyau desserré peut ne pas être correctement saisi, tandis qu'une insertion forcée peut étirer le tuyau ou exercer une contrainte sur la connexion.

Un connecteur peut sembler de taille similaire tout en utilisant une exigence d'ajustement différente.

Lorsqu'une section de tuyau principal, d'alimentation ou de micro-tuyau utilise une relation de taille différente, un réducteur peut fournir une transition de taille lorsque la conception du connecteur prend en charge ce changement. Un réducteur ou un raccord de transition doit correspondre aux dimensions mesurées du tuyau plutôt que d'être utilisé pour forcer des tailles de tuyaux incompatibles ensemble.

Faire correspondre la taille du connecteur au tuyau avant l'assemblage peut être vérifié à l'aide d'une courte liste de contrôle d'ajustement.

Faire correspondre la taille du connecteur au tuyau avant l'assemblage peut être vérifié à l'aide d'une courte liste de contrôle d'ajustement. Pour plus d'informations sur la compatibilité des raccords, utilisez ces vérifications pour confirmer la relation entre le tuyau et le connecteur avant l'insertion.

• Mesurer le DE du tuyau : Confirmer le diamètre extérieur du tuyau utilisé pour la connexion.
• Lire la plage du connecteur : Vérifier la plage de serrage déclarée, la taille des barbes ou la plage de compression.
• Vérifier le type de ligne : Adapter le connecteur à l'utilisation du tuyau principal, d'alimentation ou de micro-tuyau.
• Adapter le mécanisme du raccord : Confirmer que l'état du tuyau convient à la méthode du connecteur.
• Éviter l'insertion forcée : Ne pas forcer un connecteur lorsque la taille ou la flexibilité du tuyau ne correspond pas.
• Tester le desserrage : Vérifier que la relation entre le tuyau et le connecteur est adaptée avant de se fier à la connexion.

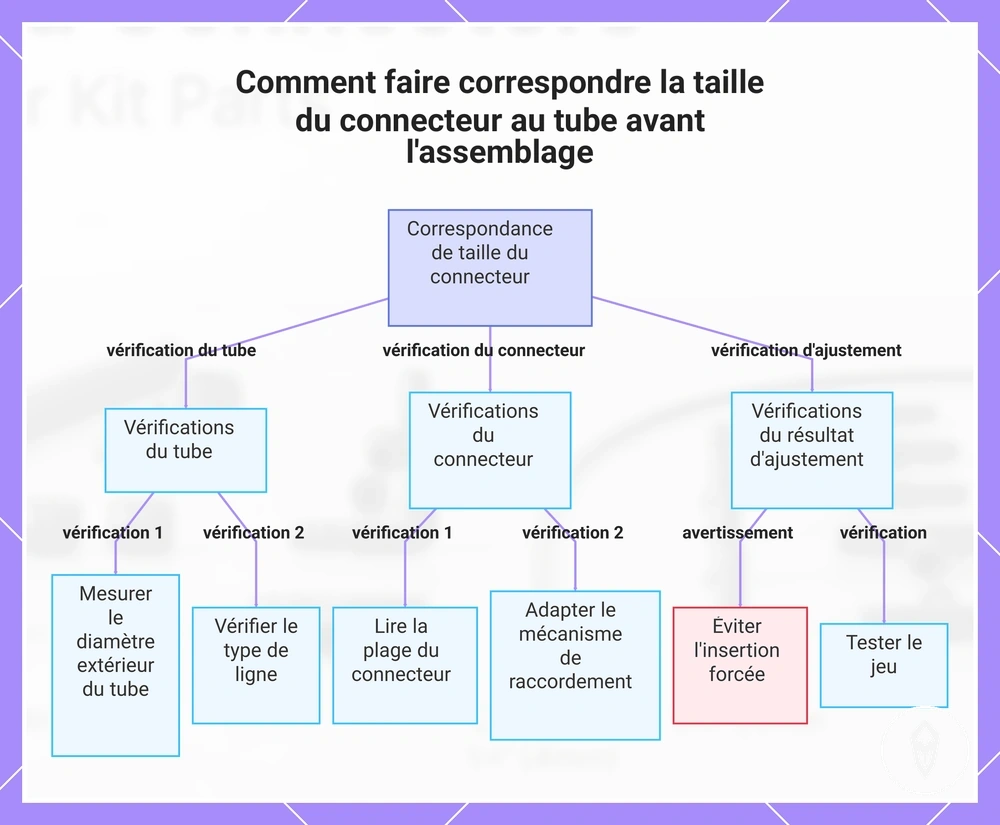

Ce graphique présente les vérifications clés pour confirmer la compatibilité de taille entre le connecteur et le tube avant l'assemblage, notamment la mesure du tube, la spécification du connecteur et la vérification de l'ajustement.

Incompatibilité des étiquettes de taille en pouces et en millimètres

Les différences entre les étiquettes en pouces et en millimètres peuvent créer une confusion, car une taille nominale peut décrire une catégorie de taille plutôt que la même mesure physique. Vérifier la taille nominale par rapport au diamètre réel aide à clarifier si l’étiquette représente le tuyau mesuré nécessaire pour un ajustement de connecteur.

Le tuyau mesuré et la plage du connecteur restent les références déterminantes lors de la vérification de l’adéquation d’une relation de raccord.

Des étiquettes de taille d’apparence similaire ne confirment pas le même résultat d’ajustement, car des descriptions de taille équivalentes peuvent avoir des dimensions physiques différentes. Le tuyau mesuré et la plage du connecteur restent les références déterminantes lors de la vérification de l’adéquation d’une relation de raccord.

Ce que dit l’étiquette	Vérification d’ajustement encore nécessaire
Étiquette en pouces	Comparer la taille nominale avec le diamètre réel et la plage du connecteur avant l’ajustement
Étiquette en millimètres	Confirmer la dimension mesurée du tuyau et la plage de serrage du raccord pour la connexion
Taille équivalente	Vérifier l’ajustement physique, car une étiquette similaire ne confirme pas une taille interchangeable

Effets de la longueur des tuyaux et des dérivations sur le choix du connecteur

La longueur des tuyaux et les dérivations affectent le choix du connecteur, car les caractéristiques du schéma telles que les longs parcours, les divisions de ligne, les virages et les transitions de taille nécessitent différents rôles de connecteur. Un parcours de tuyau plus long peut modifier le nombre de points de connexion nécessaires, tandis que le nombre de dérivations peut déterminer si un connecteur en té ou un autre type de raccord est requis.

Ces conditions de schéma influencent les décisions de dérivation et de cheminement dans les coins avant la sélection du connecteur.

Un parcours de pot simple a généralement moins de modifications de schéma, tandis qu’un schéma de balcon avec dérivations peut nécessiter un connecteur en té là où une ligne divisée est créée. Un schéma de jardin avec de nombreux coins peut nécessiter un connecteur coudé pour le cheminement dans les coins, tandis qu’un réducteur peut prendre en charge une transition de taille entre différentes sections de tuyaux. Ces conditions de schéma influencent les décisions de dérivation et de cheminement dans les coins avant la sélection du connecteur.

Ces considérations concernent la stabilité du schéma plutôt que des sujets plus larges de capacité ou de pression.

Lorsqu’un schéma crée plusieurs points de connexion, le choix du connecteur doit correspondre au comportement et à la position spécifiques du tuyau. Un long parcours peut nécessiter une attention particulière au nombre de connecteurs et au risque d’ajustement, tandis que les lignes divisées, les coins serrés et les extrémités de ligne créent chacun des exigences de connexion différentes. Ces considérations concernent la stabilité du schéma plutôt que des sujets plus larges de capacité ou de pression.

Lorsqu’un schéma crée plusieurs points de connexion, le choix du connecteur doit correspondre au comportement et à la position spécifiques du tuyau.

Les effets de la longueur des tuyaux et des dérivations sur le choix du connecteur peuvent être organisés dans une courte liste de contrôle de décision. La liste de contrôle relie les caractéristiques courantes du schéma aux décisions de connecteur, de sorte que l’étape suivante consiste à sélectionner des raccords qui correspondent à l’agencement des tuyaux.

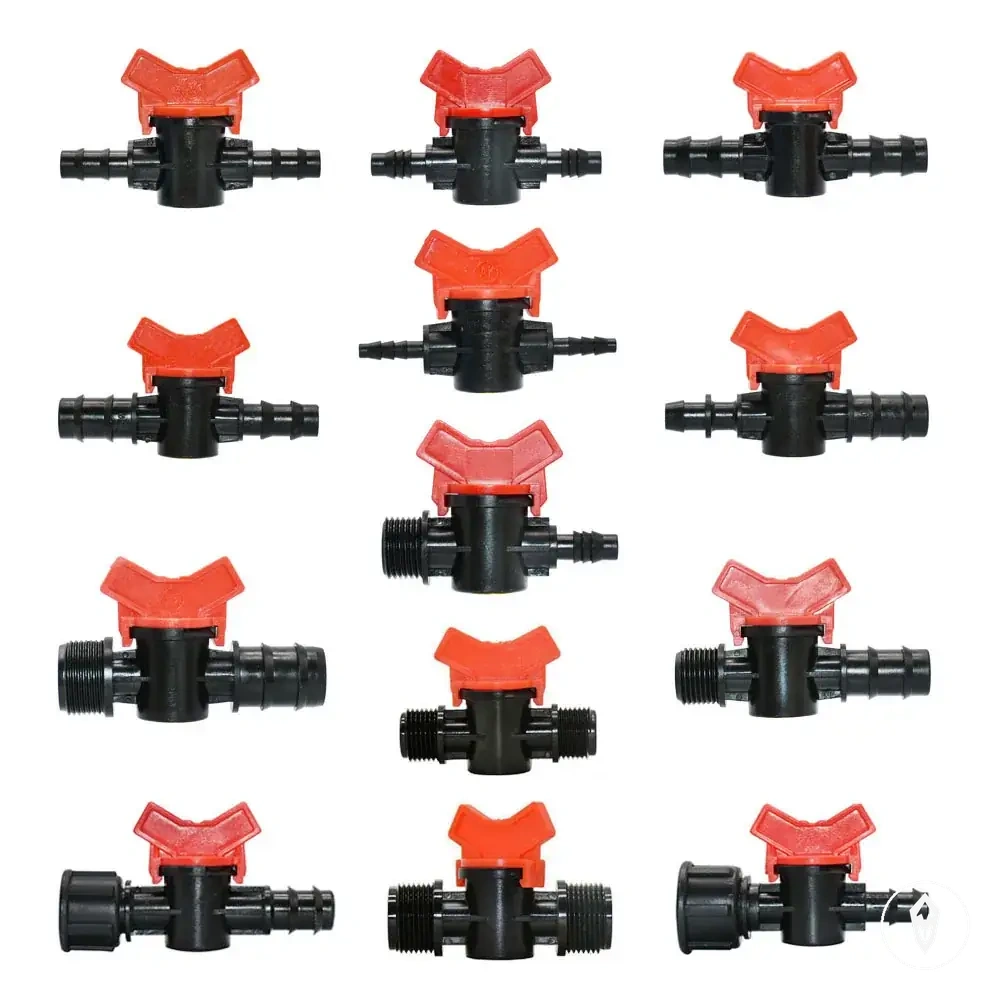

Voici des exemples de produits qui peuvent faciliter la comparaison.

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

• Long parcours : Vérifier la longueur du tuyau et le nombre de connecteurs ; l’ajustement dépend de la correspondance des sections de tuyaux et des points de connexion.
• Nombre de dérivations : Vérifier si un connecteur en té est nécessaire pour une ligne divisée ; le dimensionnement dépend des sections de tuyaux connectées et de la transition de taille.
• Virages : Considérer l’emplacement du connecteur coudé pour le cheminement dans les coins ; l’ajustement dépend de la position du tuyau et de la conception du connecteur.
• Réductions : Utiliser un réducteur là où une transition de taille est requise ; la correspondance dépend de la relation entre le tuyau principal, le tuyau d’alimentation ou le micro-tuyau.
• Extrémités de ligne : Considérer un bouchon d’extrémité pour les points de terminaison ; l’ajustement dépend de la correspondance du connecteur à l’extrémité du tuyau.

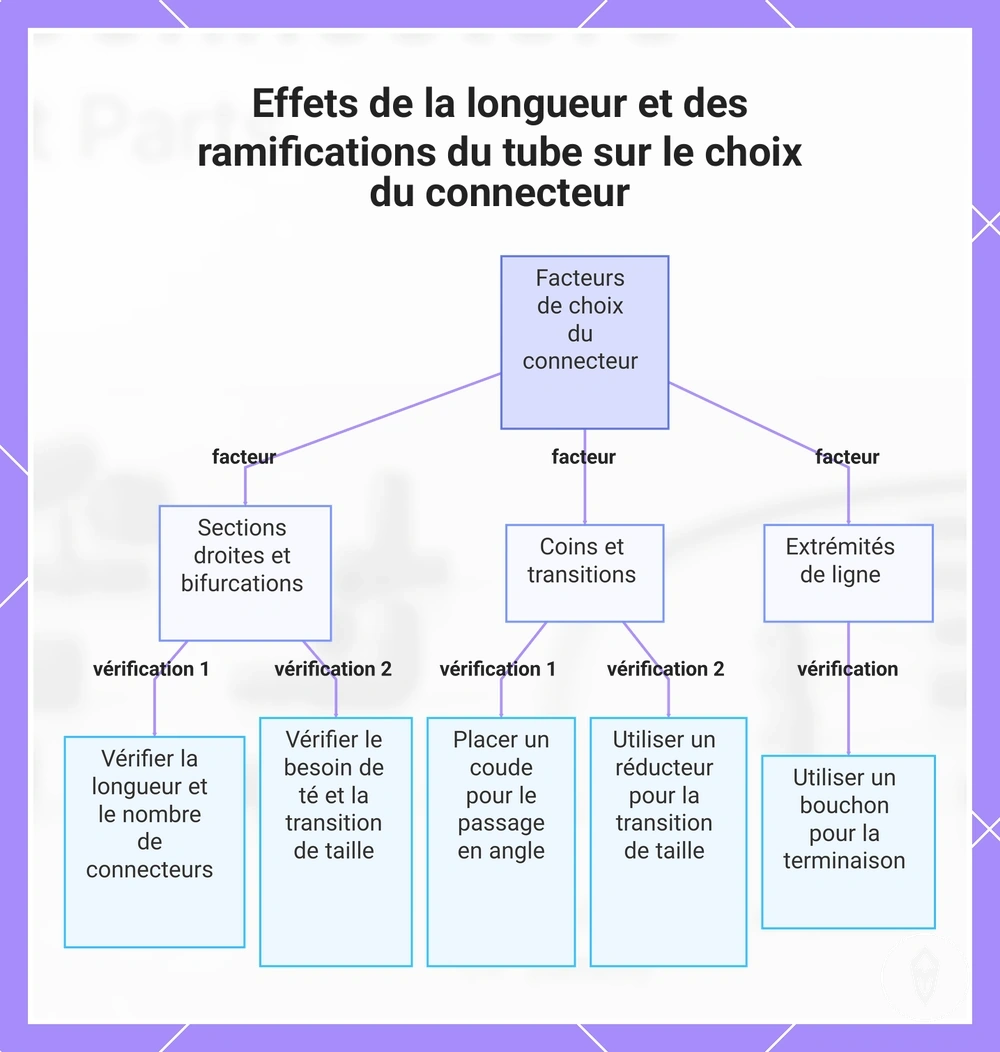

Ce graphique montre comment des caractéristiques de disposition telles que les longues sections, le nombre de branches, les coudes, les réductions et les extrémités de ligne influencent le choix du connecteur, avec une liste de vérification pour chaque condition.

Connecter les tuyaux sans endommager l'ajustement

Connecter les tuyaux sans endommager l'ajustement nécessite une coupe nette, une orientation correcte du connecteur et une pression d'insertion contrôlée. Les coupes nettes et l'insertion soigneuse protègent l'extrémité du tuyau et la prise du connecteur en maintenant la relation d'ajustement prévue.

Les coupes nettes et l'insertion soigneuse protègent l'extrémité du tuyau et la prise du connecteur en maintenant la relation d'ajustement prévue.

Une coupe d'équerre crée une extrémité de tuyau uniforme pour la connexion, tandis qu'une extrémité endommagée ou irrégulière peut affecter la façon dont le connecteur se place à l'intérieur du tuyau. L'extrémité du tuyau doit être propre avant l'insertion, et le tuyau ramolli ne doit être utilisé que lorsque le matériau et la méthode du connecteur sont adaptés à cette approche.

Différentes conditions de tuyau peuvent modifier la façon dont une connexion doit être traitée.

Différentes conditions de tuyau peuvent modifier la façon dont une connexion doit être traitée. Si l'insertion nécessite une force excessive, un étirement du tuyau peut se produire et contribuer à un desserrage ultérieur, car la forme du tuyau a été modifiée. Des signes tels qu'une extrémité de tuyau déformée, un connecteur desserré ou un dommage d'ajustement visible indiquent que la connexion doit être vérifiée à nouveau.

Connecter les tuyaux sans endommager l'ajustement peut être réalisé avec une courte vérification de connexion préservant l'ajustement.

Connecter les tuyaux sans endommager l'ajustement peut être réalisé avec une courte vérification de connexion préservant l'ajustement. Pour le processus plus large d'install tubing and connectors, utilisez les instructions d'installation pour le flux de travail complet au-delà de ces étapes de connexion locales.

1. Effectuer une coupe nette : Faire une coupe d'équerre à l'extrémité du tuyau pour que le connecteur rencontre une surface uniforme ; s'arrêter si le bord du tuyau est irrégulier ou endommagé.
2. Aligner l'orientation du connecteur : Positionner correctement le connecteur avant l'insertion pour favoriser l'étanchéité prévue ; s'arrêter si le connecteur ne s'aligne pas avec le trajet du tuyau.
3. Contrôler la pression d'insertion : Insérer le connecteur avec une pression douce plutôt que de forcer l'ajustement ; s'arrêter si le tuyau s'étire ou change de forme.
4. Utiliser un tuyau ramolli lorsque approprié : Le ramollissement à l'eau chaude ou au soleil peut aider avec des matériaux de tuyau appropriés ; s'arrêter si la réponse du matériau est incertaine ou si le tuyau se déforme.
5. Effectuer un test de traction : Appliquer un léger test de traction après la connexion pour identifier le desserrage ou les problèmes d'ajustement ; recouper l'extrémité du tuyau si des dommages affectent la surface de connexion.

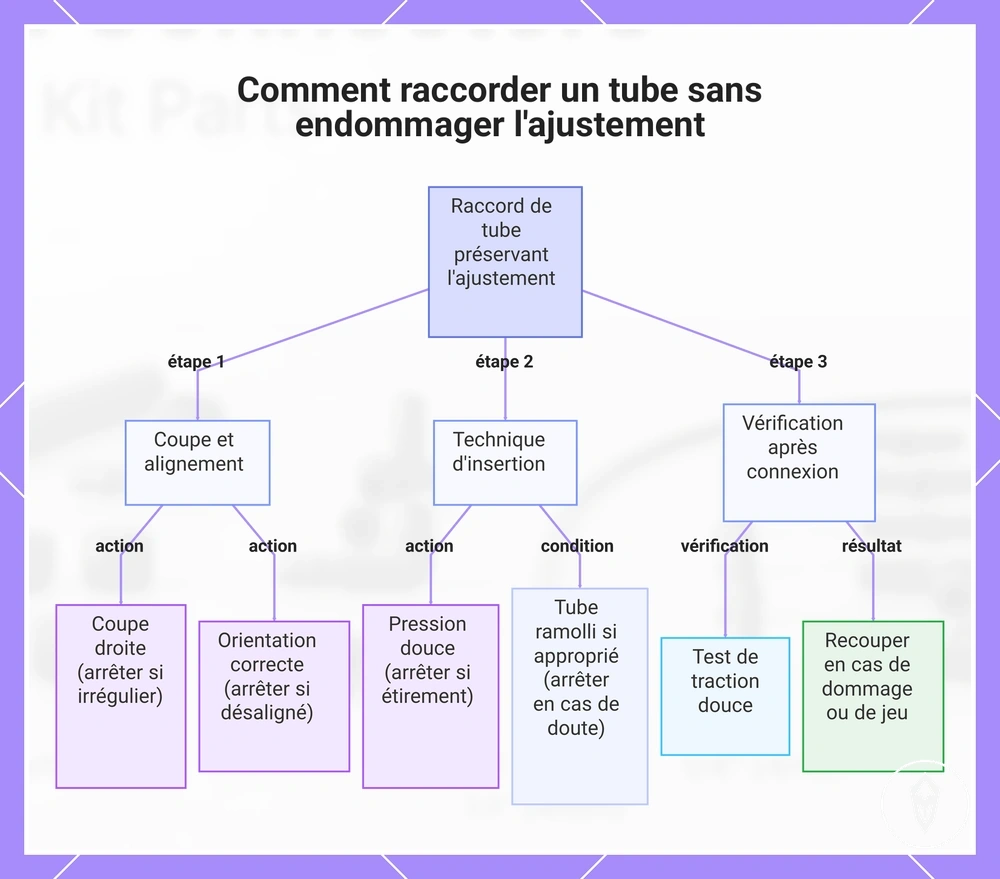

Ce graphique présente les étapes clés et les avertissements pour raccorder un tube sans endommager l'ajustement, y compris la préparation de la coupe, la technique d'insertion et la vérification après connexion.

Problèmes d'ajustement courants liés à une mauvaise taille de tuyau ou de connecteur

Les problèmes d'ajustement liés à une mauvaise taille de tuyau ou de connecteur se manifestent généralement par des fuites, des connexions desserrées, une insertion difficile, des pliures ou une distribution d'eau inégale. Une mauvaise taille de connecteur peut créer ces symptômes, mais les conditions de pression, les débris, les émetteurs, l'installation et l'entretien peuvent y contribuer.

Un ajustement desserré et un ajustement forcé créent différents problèmes de connexion.

Un ajustement desserré et un ajustement forcé créent différents problèmes de connexion. Une connexion desserrée peut se produire lorsque le tuyau ne correspond pas à la relation avec le connecteur, tandis qu'un ajustement forcé peut créer un étirement du tuyau et un desserrage ultérieur, car la forme du tuyau a été modifiée.

Une inadéquation de tuyau ou de connecteur peut se manifester différemment selon la condition du raccord.

Une inadéquation de tuyau ou de connecteur peut se manifester différemment selon la condition du raccord. Un réducteur incorrect peut affecter une transition de taille, un connecteur coudé serré peut contribuer à une pliure lors du cheminement dans un coin, et une barbe mal adaptée peut réduire la prise prévue sur le tuyau.

Le tableau ci-dessous se concentre sur les causes liées à l'ajustement tout en les séparant des facteurs système plus larges.

Les problèmes d'ajustement courants liés à une mauvaise taille de tuyau ou de connecteur peuvent être examinés à l'aide d'un contrôle de diagnostic qui relie les symptômes aux problèmes possibles de taille ou de connecteur. Le tableau ci-dessous se concentre sur les causes liées à l'ajustement tout en les séparant des facteurs système plus larges.

Symptôme	Problème d'ajustement probable	Vérification	Ce que cela signifie
Fuite	Barbe desserrée ou mauvaise taille de connecteur	Vérifier l'ajustement du tuyau et la relation avec le connecteur	La connexion peut ne pas maintenir le tuyau comme prévu
Connexion desserrée	Inadéquation de taille entre le tuyau et le connecteur	Vérifier la présence d'un tuyau étiré ou d'un raccord inadapté	Le connecteur peut ne pas maintenir la prise prévue
Insertion difficile	Raccord surdimensionné ou condition de tuyau inadaptée	Vérifier la taille du connecteur et la flexibilité du tuyau	L'insertion forcée peut étirer le tuyau et affecter l'ajustement ultérieur
Pliure	Connecteur coudé serré ou cheminement dans un coin inadapté	Vérifier le trajet du tuyau et la position du connecteur	Le schéma peut restreindre la forme du tuyau
Distribution d'eau inégale	Problème possible de tuyau ou de connecteur	Vérifier les connexions avant les contrôles système plus larges	La cause peut s'étendre au-delà de la correspondance des tailles de tuyaux

Les contrôles de diagnostic axés sur l'ajustement peuvent identifier les problèmes de taille de tuyau ou de connecteur, mais des symptômes persistants peuvent nécessiter un dépannage plus large. Pour les problèmes au-delà des vérifications de taille de tuyau, examinez leaks and clogs in tubing pour envisager d'autres causes possibles de problèmes persistants.
