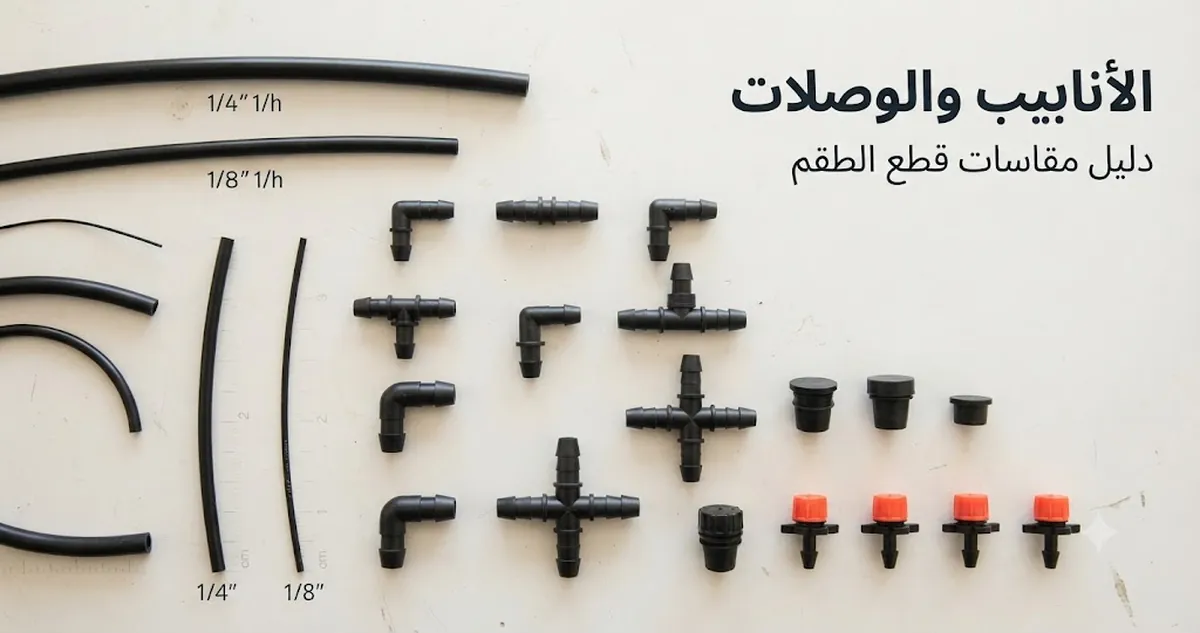

أحجام الأنابيب والوصلات لأطقم الري التلقائي

تحدد أحجام الأنابيب والوصلات لأطقم الري التلقائي كيفية عمل أبعاد الأنابيب وملاءمة الوصلات وموضع التخطيط معًا داخل نظام الري. يجب مطابقة حجم الأنبوب وملاءمة الوصلة كجزء من قرار التحجيم نفسه لأن الوصلات تربط مسار المياه بين أقسام مختلفة من التخطيط.

في سياق النظام الأوسع، تشمل أطقم الري التلقائي أجزاءً متصلة مثل الأنابيب والوصلات التي تشكل تخطيط الري.

في سياق النظام الأوسع، تشمل أطقم الري التلقائي أجزاءً متصلة مثل الأنابيب والوصلات التي تشكل تخطيط الري. تركز هذه الصفحة على علاقات التحجيم بين الأنابيب والوصلات بدلاً من إعداد المؤقت أو سير العمل الكامل للتركيب أو أجهزة الري الأوسع.

التحدي الرئيسي في التحجيم هو أن الملصق وحده قد لا يصف علاقة الملاءمة الكاملة.

التحدي الرئيسي في التحجيم هو أن الملصق وحده قد لا يصف علاقة الملاءمة الكاملة. تشير مراجع حجم الأنبوب مثل القطر الداخلي والقطر الخارجي والحجم الاسمي إلى نقاط قياس مختلفة، بينما تعتمد ملاءمة الوصلة على أبعاد الأنبوب وخصائص المادة وآلية الوصلة. تحتاج الوصلات الشوكية والتجهيزات الأخرى إلى قياس الأنبوب المناسب وطريقة التوصيل لتتوافق.

تحتاج الوصلات الشوكية والتجهيزات الأخرى إلى قياس الأنبوب المناسب وطريقة التوصيل لتتوافق.

تصبح أحجام الأنابيب والوصلات لأطقم الري التلقائي أسهل في التقييم عندما يكون مرجع القياس ودور الوصلة واضحين. تشرح الأقسام التالية كيف ترتبط التسميات الاسمية والأقطار المقاسة وأنابيب الري بالتنقيط والتجهيزات بتوافق التخطيط دون اعتبار حجم واحد كمعيار عالمي.

جدول المحتويات⌄

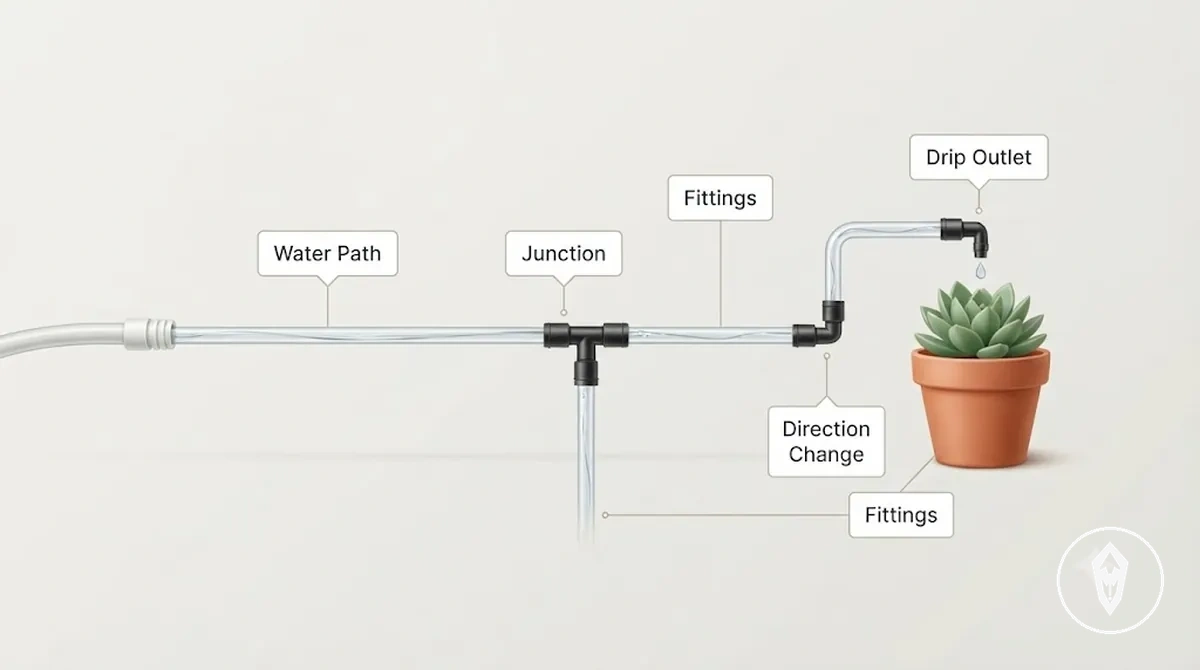

الأنابيب والوصلات في تخطيطات أطقم الري التلقائي

تحدد الأنابيب والوصلات في تخطيطات أطقم الري التلقائي أدوار حركة المياه وتنظيم الخطوط داخل النظام. الأنابيب هي مسار المياه الذي ينقل المياه عبر التخطيط، بينما الوصلات هي أجزاء التقاطع وتغيير الاتجاه التي تشكل كيفية ارتباط أقسام الأنابيب ببعضها البعض.

في تخطيط طقم ري تلقائي، تنشئ الأنابيب المسار من منطقة مصدر المياه نحو نقاط توصيل النباتات، بينما تحدد الوصلات أين يلتقي هذا المسار أو يتفرع أو ينعطف أو ينتهي. تنشئ وصلة تي تقاطعًا للخطوط المتفرعة، وتغير وصلة الكوع الاتجاه، وتقوم التجهيزات الأخرى بتوصيل الأنابيب وفقًا لموضع الخط ومسار التدفق وملاءمة الحجم. يمثل منفذ التنقيط نقطة التسليم حيث يغادر المياه مسار الأنبوب إلى منطقة النبات.

الأنابيب والوصلات عناصر تخطيط منفصلة وليست أجزاء قابلة للتبديل.

الأنابيب والوصلات عناصر تخطيط منفصلة وليست أجزاء قابلة للتبديل. تنقل الأنابيب المياه عبر طقم الري التلقائي، وتوصل الوصلات أقسام الأنابيب أو تعيد توجيهها، وتعمل التجهيزات كواجهة بين حجم الأنبوب وطريقة التوصيل وموضع التخطيط. يمكن أن تؤثر النقاطات والمؤقتات والمرشحات وأجزاء الضغط على عملية الري الأوسع، لكنها مكونات حدودية خارج نطاق التركيز الرئيسي لهذا الشرح لتخطيط الأنابيب والوصلات.

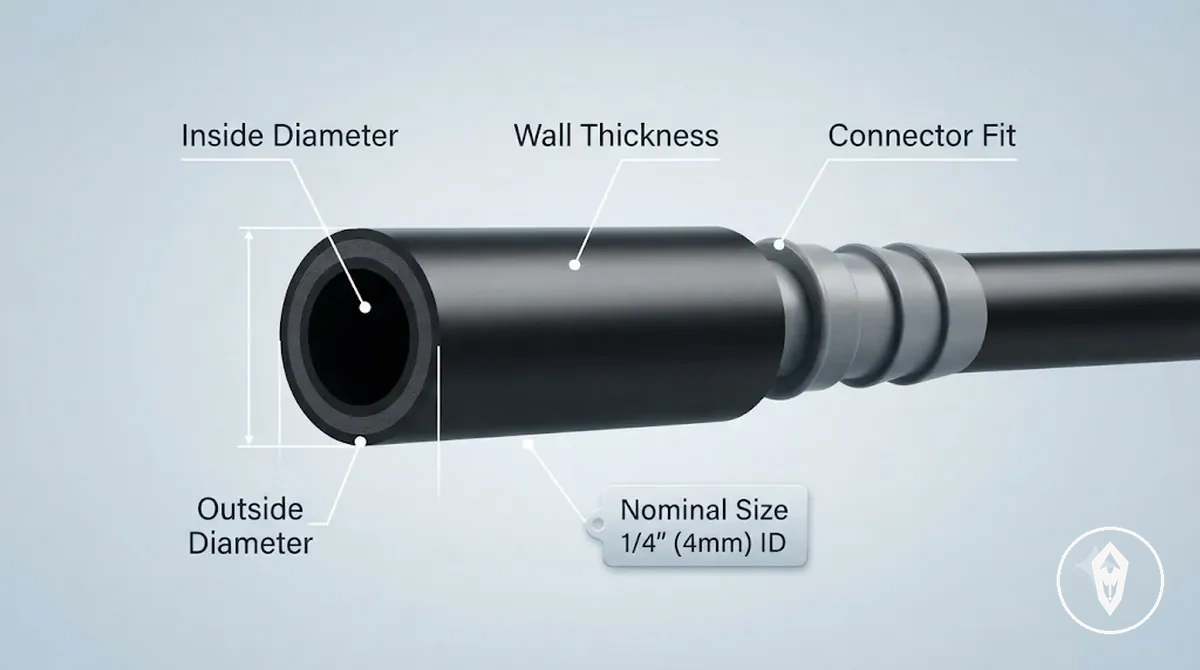

معايير حجم الأنابيب ونقاط القياس

يُعرف حجم الأنبوب من خلال نقاط القياس واصطلاحات التسمية، لذا ينبغي التحقق من ملاءمة الوصلة مع الأنبوب المُقاس بدلاً من الاعتماد على التسمية فقط. يمكن وصف أنبوب طقم الري التلقائي من خلال القطر الداخلي والقطر الخارجي والحجم الاسمي وسُمك الجدار، حيث يمثل كل قياس جزءًا مختلفًا من علاقة التحجيم.

الحجم الاسمي هو فئة حجم مُعلنة، ويصف سُمك الجدار عمق المادة بين السطحين الداخلي والخارجي للأنبوب.

يصف حجم الأنبوب الأبعاد المستخدمة لتقييم كيفية اتصال الأنبوب بالتجهيزات في تخطيط طقم الري التلقائي. يشير القطر الداخلي إلى الفتحة الداخلية للأنبوب، بينما يصف القطر الخارجي القياس الخارجي المستخدم في بعض أنظمة الوصلات. الحجم الاسمي هو فئة حجم مُعلنة، ويصف سُمك الجدار عمق المادة بين السطحين الداخلي والخارجي للأنبوب.

تحدث مشكلة التحجيم الرئيسية عندما لا تمثل التسميات المتشابهة القياس المادي نفسه. تصف تسميات البوصة مثل 1/4 بوصة و1/2 بوصة فئات حجم الأنبوب، لكن ملاءمة الوصلة قد تعتمد على القطر المُقاس ومادة الأنبوب وسُمك الجدار ونطاق التجهيز للوصلة.

تحدث مشكلة التحجيم الرئيسية عندما لا تمثل التسميات المتشابهة القياس المادي نفسه.

قد يستخدم قسم من الأنابيب الدقيقة أو قسم من أنابيب الخط الرئيسي تسميات حجم مختلفة بينما لا يزال يتطلب مواصفات الوصلة لتتوافق مع الأنبوب المُقاس. ينظم الجدول أدناه تسميات القياس حسب قرار الملاءمة دون التعامل مع تسميات البوصة وتسميات الميليمتر باعتبارها تحويلات شاملة.

نقطة القياس	ما تصفه	شكل التسمية الشائع	قرار الملاءمة المتأثر
القطر الداخلي	الفتحة الداخلية للأنبوب	تسمية القطر الداخلي	العلاقة بين المساحة الداخلية والوصلة
القطر الخارجي	القياس الخارجي للأنبوب	تسمية القطر الخارجي	مطابقة قبضة الوصلة والتجهيز
الحجم الاسمي	فئة حجم أنبوب مُعلنة	تسمية بوصة أو تسمية ميليمتر	تحديد الحجم الأولي قبل القياس الفعلي
سُمك الجدار	عمق المادة بين السطحين الداخلي والخارجي للأنبوب	بُعد مُقاس	ملاءمة التوصيل عندما يؤثر هيكل الأنبوب على علاقة التجهيز
النطاق المُعلن للوصلة	أبعاد الأنبوب التي صُممت التجهيزة لاستيعابها	مواصفات التجهيزة	التوافق بين الأنبوب المُقاس ونوع الوصلة

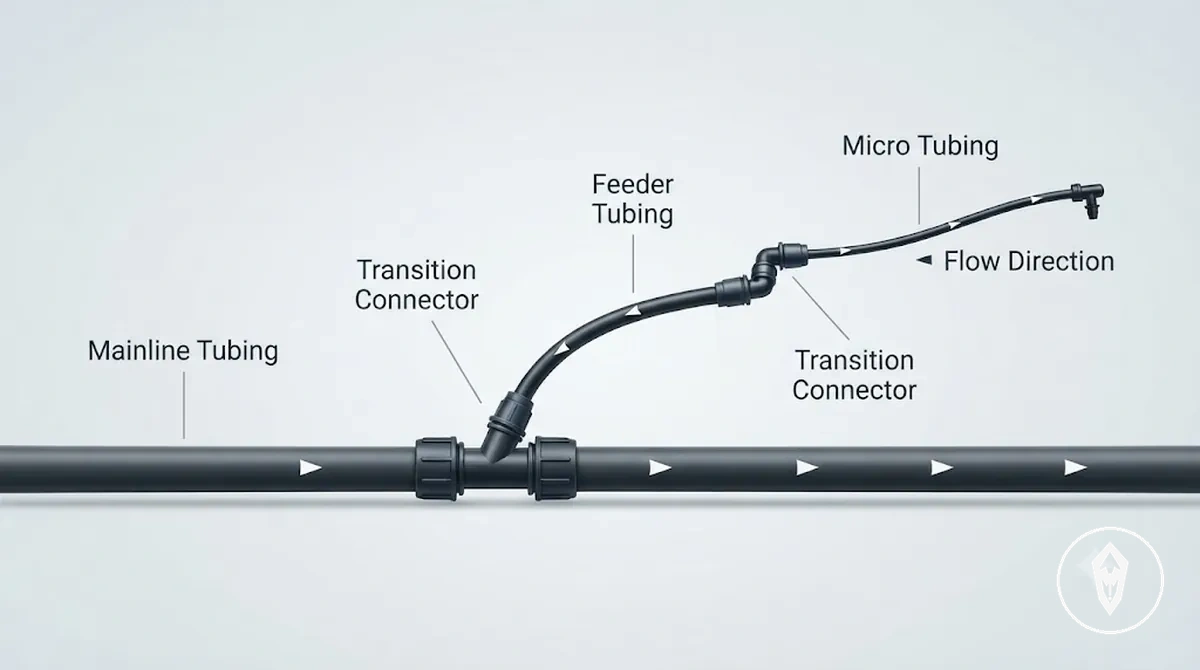

أنبوب الخط الرئيسي وأنبوب التغذية والأنبوب الدقيق

أنبوب الخط الرئيسي وأنبوب التغذية والأنبوب الدقيق هي أدوار أنابيب مختلفة داخل تخطيط طقم الري التلقائي. لكل نوع خط موضع محدد في مسار المياه، ويؤثر قطره النسبي على كيفية ربط التخطيط لخطوط الإمداد والخطوط الفرعية ونقاط توصيل النباتات.

تصبح أنواع الأنابيب الثلاثة أسهل في التمييز عند النظر إليها كأقسام متصلة من التخطيط نفسه.

تصبح أنواع الأنابيب الثلاثة أسهل في التمييز عند النظر إليها كأقسام متصلة من التخطيط نفسه. يحمل أنبوب الخط الرئيسي مسار الإمداد الرئيسي، ويمد أنبوب التغذية المسار نحو مناطق النباتات، ويشكل الأنبوب الدقيق فروع توصيل أصغر حيث قد تكون هناك حاجة إلى وصلة انتقالية لربط أحجام الأنابيب المختلفة.

• أنبوب الخط الرئيسي: يعمل كخط إمداد للمسار الرئيسي، وله دور قطر نسبي أكبر يدعم التشعب إلى أقسام الأنابيب المتصلة.
• أنبوب التغذية: يعمل كخط فرعي نحو مناطق النباتات، وله دور قطر نسبي أصغر يربط المسار الرئيسي بمسارات توصيل أكثر استهدافًا.
• الأنبوب الدقيق: يعمل كخط توصيل أصغر نحو منافذ التنقيط، وله دور قطر نسبي أصغر قد يتطلب وصلة انتقالية عند التوصيل بحجم أنبوب آخر.

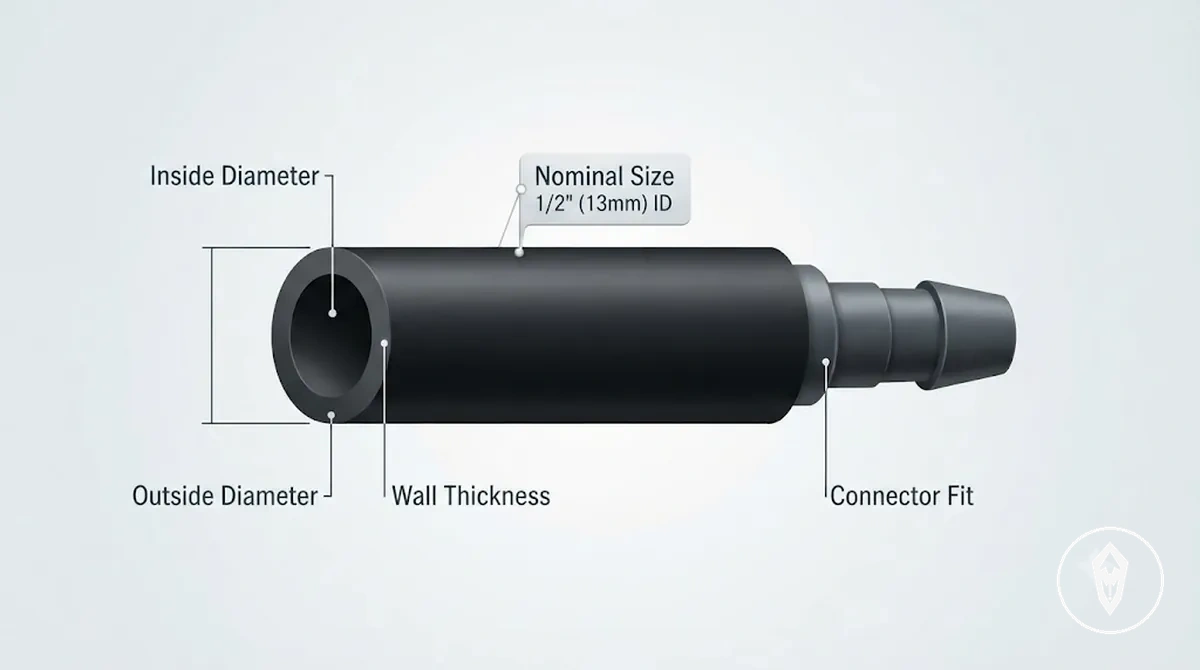

تسميات القطر الداخلي والقطر الخارجي والحجم الاسمي

تصف تسميات القطر الداخلي والقطر الخارجي والحجم الاسمي مراجع قياس مختلفة تستخدم لتحديد أنبوب طقم الري التلقائي. يحدد القطر الداخلي فتحة مسار المياه الداخلية، ويحدد القطر الخارجي بُعد الأنبوب الخارجي، ويوفر الحجم الاسمي تسمية أنبوب مُعلنة يجب التحقق منها مقابل القياس الفعلي عند تقييم ملاءمة الوصلة.

يمكن وصف الأنبوب نفسه من خلال نقاط قياس مختلفة، مما قد يسبب ارتباكًا عند مطابقة مواصفات الوصلة.

يمكن وصف الأنبوب نفسه من خلال نقاط قياس مختلفة، مما قد يسبب ارتباكًا عند مطابقة مواصفات الوصلة. يصف سُمك الجدار عمق المادة بين السطحين الداخلي والخارجي للأنبوب، بينما يعتمد قرار الملاءمة ذو الصلة على آلية الوصلة ونطاق التجهيز المُعلن لها.

التسمية	تصف	أهمية الملاءمة
القطر الداخلي	الفتحة الداخلية وقياس مسار المياه	تتعلق بفتحة التدفق ومرجع القياس الداخلي
القطر الخارجي	القياس الخارجي للأنبوب	تتعلق بمتطلبات قبضة الوصلة ونطاق التجهيز
الحجم الاسمي	تسمية أو فئة حجم أنبوب مُعلنة	توفر مرجعًا للتعريف ينبغي التحقق منه مقابل الحجم المُقاس

عندما لا تصف تسمية الأنبوب نفس القياس الذي تستخدمه الوصلة، قد يصبح تقييم التوصيل أقل وضوحًا. يساعد التحقق من تسمية الأنبوب والحجم المُقاس وسُمك الجدار ومواصفات الوصلة معًا في مطابقة مرجع القياس مع نطاق التجهيز دون افتراض أن الحجم الاسمي يمثل بُعدًا ماديًا واحدًا في كل حالة.

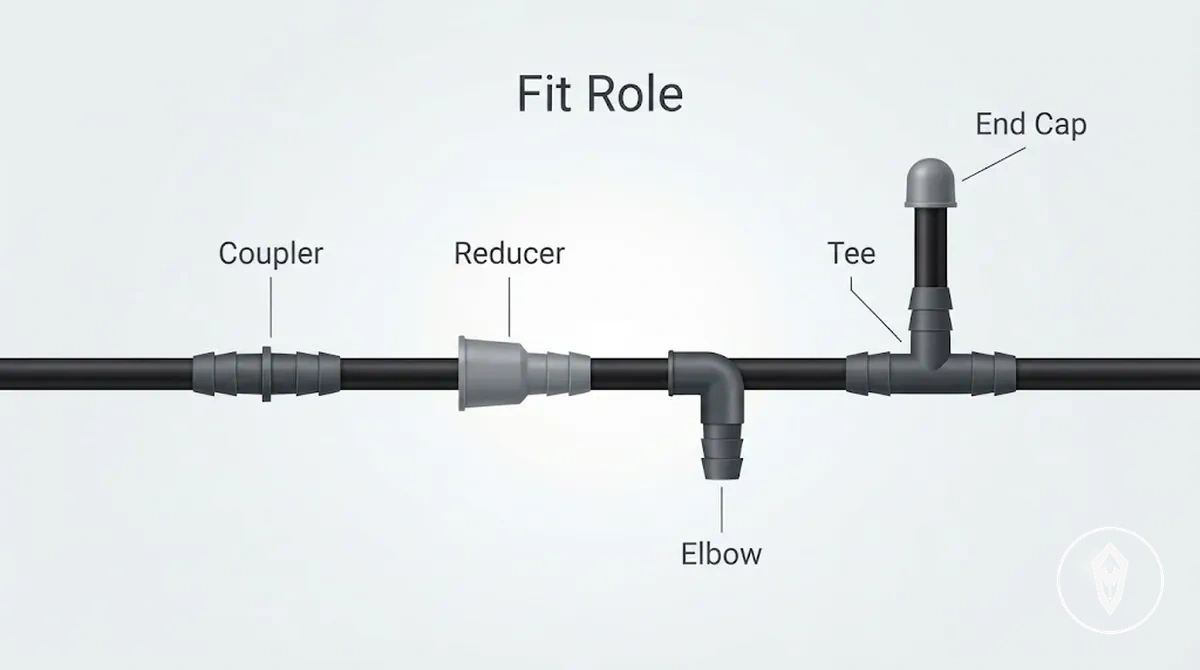

أنواع وصلات التجهيز حسب دور التخطيط

تُصنف أنواع وصلات التجهيز حسب دور التخطيط الذي تؤديه داخل طقم الري التلقائي. تقوم وصلات التجهيز بتوصيل الأنابيب، وإنشاء فروع، وتغيير الاتجاه، والتقليل بين الأحجام، أو إنهاء خط، لذا فإن دور التجهيزة يحدد كيفية ارتباطها بتخطيط الري.

توضح هذه الأمثلة كيف تختلف أدوار الوصلة حسب غرض التخطيط.

في نظرة أوسع للنظام، تعمل الوصلات جنبًا إلى جنب مع قطع طقم الري التلقائي، لكن هذا القسم يركز على وظائف التجهيزات بدلاً من نظرة عامة شاملة للمكونات. تدعم وصلة تي خطًا فرعيًا، وتدعم وصلة الكوع تغيير الاتجاه، ويدعم المخفض الانتقال في الحجم بين أقسام الأنابيب. توضح هذه الأمثلة كيف تختلف أدوار الوصلة حسب غرض التخطيط.

تحتاج وصلات التجهيز إلى التوافق مع كل من حركة التخطيط وعلاقة الأنابيب. يصل القارن أقسام الأنابيب، وتقسّم وصلة تي خطًا، وتغير وصلة الكوع الاتجاه، ويكيّف المخفض بين أحجام الأنابيب، ويغلق غطاء النهاية نهاية الخط. تستخدم التجهيزات الشوكية وتجهيزات الضغط وتجهيزات الدفع للتوصيل طرق توصيل مختلفة، لذا يؤثر حجم الأنبوب والمادة وتصميم التجهيزة على ملاءمتها لحالة تخطيط معينة.

تحتاج وصلات التجهيز إلى التوافق مع كل من حركة التخطيط وعلاقة الأنابيب.

يمكن مقارنة أنواع وصلات التجهيز حسب دور التخطيط من خلال المهمة التي تؤديها كل تجهيزة. ينظم الجدول أدناه التجهيزات حسب غرض التخطيط وحالة الملاءمة والنتيجة المحتملة عندما لا تتطابق التجهيزة مع ترتيب الأنابيب.

نوع التجهيزة	دور التخطيط	حالة الحجم أو الملاءمة	الخطر في حالة عدم التطابق
القارن	يصل قسمي أنابيب	يتطلب أبعاد أنبوب متوافقة وطريقة توصيل	قد لا تتوافق الأقسام الموصولة مع التخطيط المقصود
وصلة تي	تنشئ فرعًا لخط	يتطلب أحجام أنابيب متوافقة عند كل نقطة التقاء	قد لا تتطابق توصيلات الفرع مع هيكل التخطيط
وصلة الكوع	تنشئ تغيير اتجاه	يتطلب توصيل أنبوب مناسب لموقع الانعطاف	قد لا يتطابق مسار الأنبوب مع الاتجاه المقصود
المخفض	ينشئ انتقال حجم بين أقسام الأنابيب	يتطلب توصيلات أنابيب أكبر وأصغر متوافقة	قد لا يتصل انتقال الحجم بشكل صحيح
غطاء النهاية	ينهي نهاية خط	يتطلب توافقًا مع نهاية الأنبوب	قد لا تتطابق نهاية الخط مع متطلبات التخطيط
تجهيزة شوكية	توفر توصيل قبضة للأنبوب	يتطلب حجم أنبوب ومادة مناسبان لآلية التجهيزة	قد تقل ملاءمة التوصيل
تجهيزة ضغط	تستخدم طريقة توصيل بالضغط	يتطلب علاقة أنبوب ونطاق تجهيز متوافقين	قد لا يتطابق التوصيل مع متطلبات الأنبوب
تجهيزة دفع للتوصيل	تستخدم طريقة توصيل بالدفع	يتطلب أبعاد أنبوب ومواصفات تجهيز متوافقين	قد لا يتطابق التوصيل مع التخطيط المقصود

القارنات، وصلات تي، الكوعات، المخفضات، وأغطية النهايات

القارنات، وصلات تي، الكوعات، المخفضات، وأغطية النهايات هي أشكال وصلات تُصنف حسب دورها التخطيطي داخل طقم الري التلقائي. يعتمد منطق التصنيف على ما إذا كانت الوصلة تحتاج إلى وصل أو تفرع أو انعطاف أو انتقال أو إنهاء قسم أنبوب.

• القارن: يصل قسمي أنابيب في مسار مستقيم حيث يستمر الخط للأمام؛ يعتمد التحجيم على مطابقة أبعاد الأنبوب وطريقة التوصيل.
• وصلة تي: تقسم خطًا رئيسيًا إلى فرع حيث تكون هناك حاجة إلى مسار إضافي؛ يعتمد التحجيم على أحجام الأنابيب الموصولة عند نقاط التفرع.
• وصلة الكوع: تغير مسار الأنبوب عند منعطف أو زاوية؛ يعتمد التحجيم على أبعاد الأنبوب وآلية الوصلة المستخدمة للانعطاف.
• المخفض: ينتقل بين أحجام أنابيب مختلفة حيث تلتقي خطوط أكبر وأصغر؛ يعتمد التحجيم على أحجام الأنابيب المُقاسة ونطاق تجهيز المخفض.
• غطاء النهاية: ينهي نهاية خط حيث يتوقف مسار الأنبوب؛ يعتمد التحجيم على مطابقة توصيلة الغطاء مع نهاية الأنبوب ومتطلبات الإنهاء.

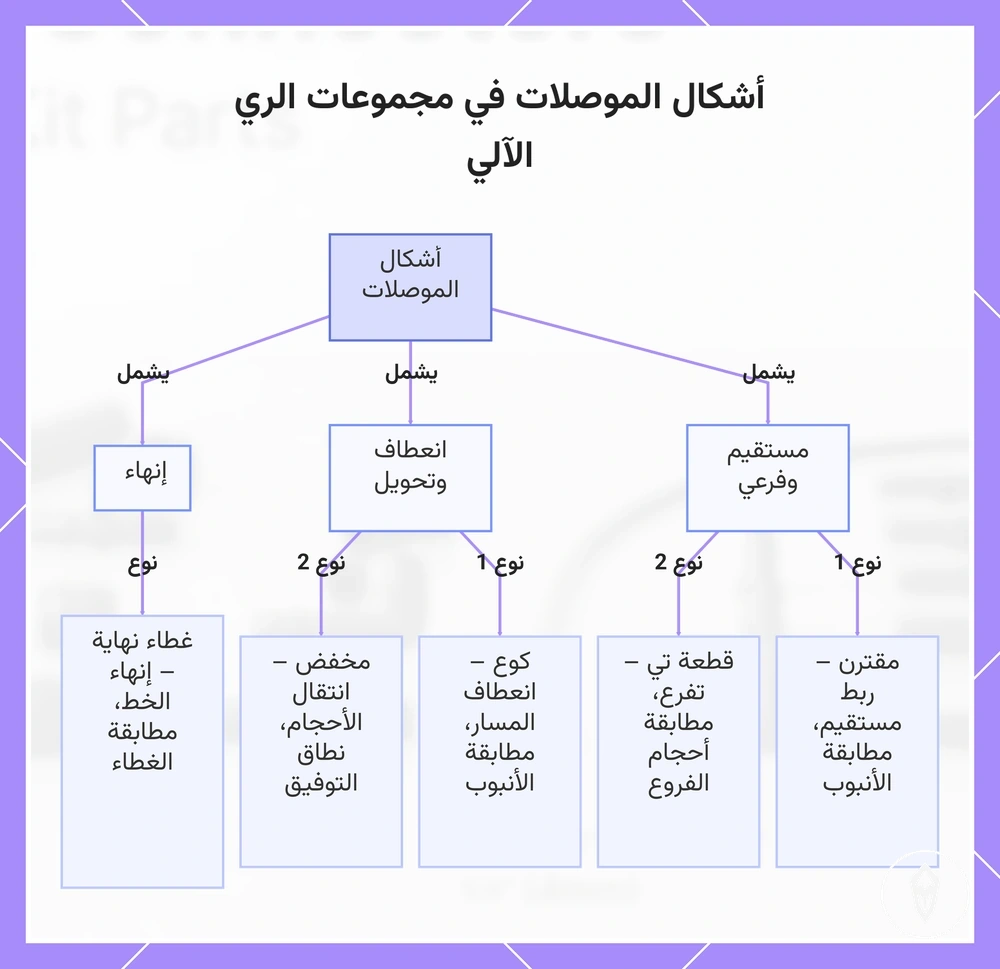

يوضح هذا المخطط الأنواع الرئيسية للموصلات في مجموعات الري الآلي، مجمعة حسب دورها في التخطيط: الربط، والتفرع، والانعطاف، والانتقال، والإنهاء.

التجهيزات الشوكية، والضغط، والدفع للتوصيل

تستخدم التجهيزات الشوكية، والضغط، والدفع للتوصيل آليات إمساك مختلفة لتوصيل الأنابيب داخل طقم الري التلقائي. تؤثر آلية التجهيزة على كيفية إمساك الأنبوب وإغلاقه، مما يجعل طريقة الإمساك جزءًا مهمًا من تقييم الملاءمة.

لكل طريقة توصيل شروط مختلفة للأنبوب تؤثر على نتيجة التوصيل.

لكل طريقة توصيل شروط مختلفة للأنبوب تؤثر على نتيجة التوصيل. يساعد التحقق من حالة الأنبوب ومواصفات الوصلة ونطاق التجهيز معًا في تحديد المواقف التي قد تحتاج فيها مخاطر القبضة أو الإدخال أو الإغلاق أو الارتخاء إلى مزيد من الدراسة.

آلية التجهيزة	حالة الأنبوب المطلوبة	خطر الملاءمة الذي ينبغي مراقبته
تجهيزة شوكية	أنبوب مرن مناسب لطريقة الإدخال الشوكي	قد تتأثر القبضة إذا لم يتطابق حجم الأنبوب أو المادة أو ملاءمة الإدخال
تجهيزة ضغط	أنبوب يتوافق مع مواصفات وصلة الضغط	قد يتأثر أداء الإغلاق إذا كانت حالة الأنبوب أو نطاق التجهيز غير مناسبين
تجهيزة دفع للتوصيل	أنبوب ذو حالة نهاية مناسبة لآلية الدفع للتوصيل	قد يتأثر أمان التوصيل إذا لم تتوافق أبعاد الأنبوب أو مواصفات الوصلة

مطابقة حجم الوصلة مع الأنبوب قبل التجميع

يجب أن يتطابق حجم الوصلة والقطر الخارجي للأنبوب مع نطاق التجهيز المُعلن للوصلة أو آلية التوصيل قبل البدء في التجميع. يساعد التحقق من حجم الأنبوب المُقاس في تقليل التوصيلات المرتخية والملاءات القسرية، لأن الوصلة يجب أن تمسك الأنبوب وفقًا لطريقة الملاءمة المخصصة لها.

قد تظهر الوصلة متشابهة في الحجم بينما تستخدم متطلب تجهيز مختلف.

قد تظهر الوصلة متشابهة في الحجم بينما تستخدم متطلب تجهيز مختلف. يؤثر حجم الشوكة ونطاق الضغط ومتطلبات الدفع للتوصيل على كيفية إمساك الأنبوب وإغلاقه، لذا ينبغي التحقق من مرونة الأنبوب ومواصفات الوصلة معًا. تنشئ الملاءمة المرتخية والملاءمة القسرية مخاوف مختلفة: قد لا تمسك الوصلة الأنبوب المرتخي بشكل صحيح، بينما قد يؤدي الإدخال القسري إلى تمدد الأنبوب أو وضع ضغط على التوصيل.

يجب أن يتطابق المخفض أو تجهيزة الانتقال مع أبعاد الأنبوب المُقاسة بدلاً من استخدامه لفرض أحجام أنابيب غير متوافقة معًا.

عندما يستخدم قسم من أنبوب الخط الرئيسي أو التغذية أو الأنبوب الدقيق علاقة حجم مختلفة، يمكن للمخفض توفير انتقال في الحجم عندما يدعم تصميم الوصلة هذا التغيير. يجب أن يتطابق المخفض أو تجهيزة الانتقال مع أبعاد الأنبوب المُقاسة بدلاً من استخدامه لفرض أحجام أنابيب غير متوافقة معًا.

يمكن التحقق من مطابقة حجم الوصلة مع الأنبوب قبل التجميع من خلال قائمة مراجعة ملاءمة قصيرة.

يمكن التحقق من مطابقة حجم الوصلة مع الأنبوب قبل التجميع من خلال قائمة مراجعة ملاءمة قصيرة. للمعلومات الأوسع حول توافق الوصلات، استخدم هذه الفحوصات لتأكيد علاقة الأنبوب والوصلة قبل الإدخال.

• قس القطر الخارجي للأنبوب: أكد القطر الخارجي للأنبوب المستخدم للتوصيل.
• اقرأ نطاق الوصلة: تحقق من نطاق التجهيز المُعلن أو حجم الشوكة أو نطاق الضغط.
• تحقق من نوع الخط: طابق الوصلة مع استخدام أنبوب الخط الرئيسي أو التغذية أو الأنبوب الدقيق.
• طابق آلية التجهيز: أكد أن حالة الأنبوب مناسبة لطريقة الوصلة.
• تجنب الإدخال القسري: لا تجبر الوصلة عندما لا يتوافق حجم الأنبوب أو مرونته.
• اختبر الارتخاء: تحقق من أن علاقة الأنبوب والوصلة مناسبة قبل الاعتماد على التوصيل.

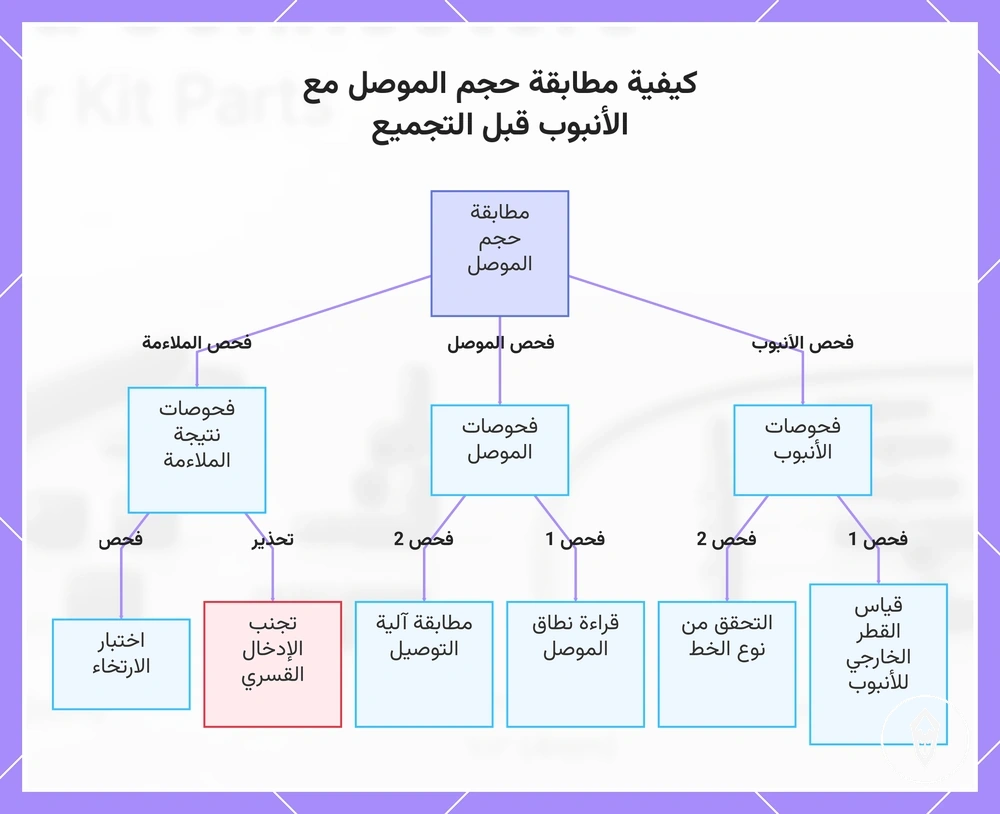

يوضح هذا المخطط الفحوصات الرئيسية للتحقق من توافق حجم الموصل والأنبوب قبل التجميع، بما في ذلك قياس الأنبوب ومواصفات الموصل والتحقق من الملاءمة.

تضارب تسميات حجم البوصة والميليمتر

يمكن أن تسبب الاختلافات بين تسمية البوصة وتسمية الميليمتر ارتباكًا لأن الحجم الاسمي قد يصف فئة حجم بدلاً من القياس المادي نفسه. يساعد التحقق من الحجم الاسمي مقابل القطر الفعلي في توضيح ما إذا كانت التسمية تمثل الأنبوب المُقاس اللازم لملاءمة الوصلة.

يظل الأنبوب المُقاس ونطاق الوصلة المرجعين الحاسمين عند التحقق من مدى ملاءمة علاقة التجهيز.

تسميات الحجم المتشابهة لا تؤكد نفس نتيجة الملاءمة لأن أوصاف الحجم المكافئة قد لا تزال ذات أبعاد مادية مختلفة. يظل الأنبوب المُقاس ونطاق الوصلة المرجعين الحاسمين عند التحقق من مدى ملاءمة علاقة التجهيز.

ما تقوله التسمية	فحص الملاءمة المطلوب
تسمية البوصة	قارن الحجم الاسمي مع القطر الفعلي ونطاق الوصلة قبل التجهيز
تسمية الميليمتر	أكد بُعد الأنبوب المُقاس ونطاق التجهيز للتوصيل
حجم مكافئ	تحقق من الملاءمة الفعلية لأن التسمية المتشابهة لا تؤكد قابلية التبادل في التحجيم

تأثير طول الأنبوب والتفرعات على اختيار الوصلة

يؤثر طول الأنبوب والتفرعات على اختيار الوصلة لأن ميزات التخطيط مثل المسارات الطويلة وتقسيمات الخطوط والانعطافات وانتقالات الأحجام تتطلب أدوار وصلات مختلفة. يمكن أن يغير طول الأنبوب الأطول عدد نقاط التوصيل المطلوبة، بينما يمكن أن يحدد عدد التفرعات ما إذا كانت وصلة تي أو نوع آخر من التجهيزات مطلوبًا.

تؤثر حالات التخطيط هذه على قرارات التفرع وتوجيه الزوايا قبل اختيار الوصلة.

عادةً ما يحتوي المسار البسيط للأصيص على تغييرات تخطيط أقل، بينما قد يتطلب تخطيط الشرفة المتفرع وصلة تي حيث يتم إنشاء خط مقسم. قد يتطلب تخطيط الحديقة الذي يكثر فيه الزوايا وصلة كوع لتوجيه الزوايا، بينما يمكن للمخفض دعم انتقال الحجم بين أقسام الأنابيب المختلفة. تؤثر حالات التخطيط هذه على قرارات التفرع وتوجيه الزوايا قبل اختيار الوصلة.

تتعلق هذه الاعتبارات باستقرار التخطيط بدلاً من مواضيع السعة أو الضغط الأوسع.

عندما ينشئ التخطيط نقاط توصيل متعددة، يجب أن يتوافق اختيار الوصلة مع سلوك الأنبوب المحدد وموضعه. قد يتطلب المسار الطويل الانتباه إلى عدد الوصلات وخطر الملاءمة، بينما تخلق الخطوط المقسمة والزوايا الضيقة ونهايات الخطوط متطلبات توصيل مختلفة. تتعلق هذه الاعتبارات باستقرار التخطيط بدلاً من مواضيع السعة أو الضغط الأوسع.

يمكن تنظيم تأثير طول الأنبوب والتفرعات على اختيار الوصلة في قائمة مراجعة قصيرة.

يمكن تنظيم تأثير طول الأنبوب والتفرعات على اختيار الوصلة في قائمة مراجعة قصيرة. تربط قائمة المراجعة ميزات التخطيط الشائعة بقرارات الوصلة بحيث تكون الخطوة التالية هي اختيار التجهيزات التي تتوافق مع ترتيب الأنابيب.

• المسار الطويل: راجع طول الأنبوب وعدد الوصلات؛ تعتمد الملاءمة على مطابقة أقسام الأنابيب ونقاط التوصيل.
• عدد التفرعات: تحقق مما إذا كانت وصلة تي مطلوبة لخط مقسم؛ يعتمد التحجيم على أقسام الأنابيب الموصولة وانتقال الحجم.
• الانعطافات: ضع في اعتبارك موضع وصلة الكوع لتوجيه الزوايا؛ تعتمد الملاءمة على موضع الأنبوب وتصميم الوصلة.
• التخفيضات: استخدم مخفضًا حيثما تكون هناك حاجة لانتقال الحجم؛ تعتمد المطابقة على علاقة أنبوب الخط الرئيسي أو التغذية أو الأنبوب الدقيق.
• نهايات الخطوط: ضع في اعتبارك غطاء النهاية لنقاط الإنهاء؛ تعتمد الملاءمة على مطابقة الوصلة مع نهاية الأنبوب.

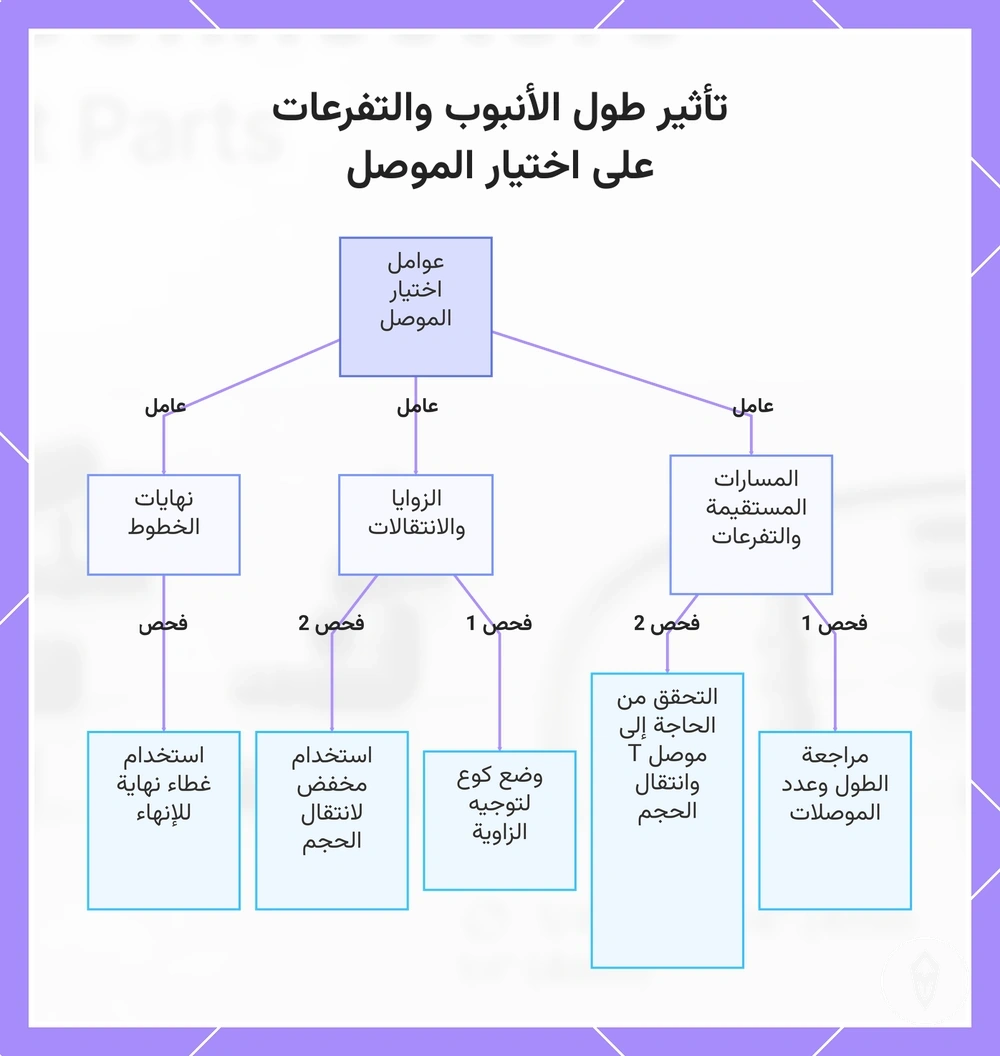

يوضح هذا المخطط كيف تؤثر ميزات التخطيط مثل المسارات الطويلة وعدد التفرعات والانعطافات والتخفيضات ونهايات الخطوط على اختيار الموصل، مع قائمة فحص لكل حالة.

فيما يلي أمثلة على منتجات قد تسهّل عملية المقارنة. قبل الشراء، تحقق دائمًا من معايير التوافق، والخصائص الأساسية، وتفاصيل المنتج.

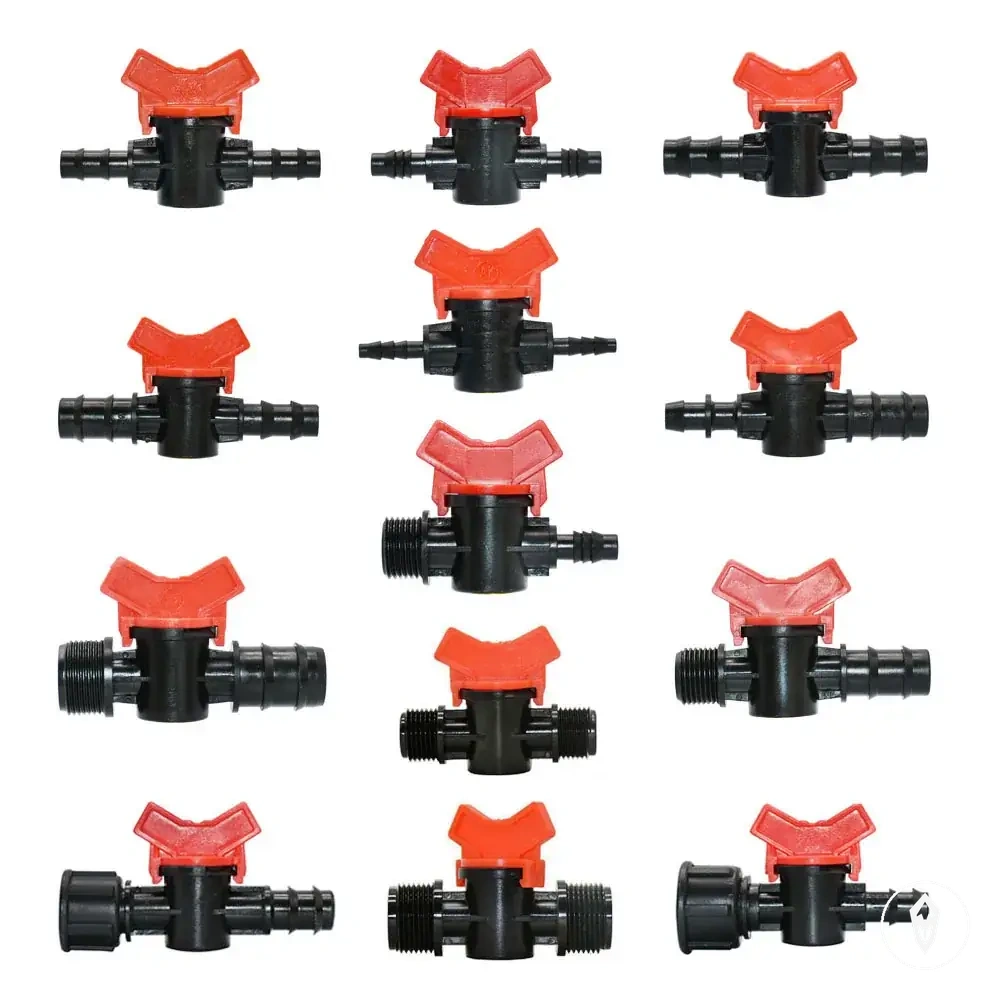

توصيل الأنابيب دون إتلاف الملاءمة

يتطلب توصيل الأنابيب دون إتلاف الملاءمة قطعًا نظيفًا ومحاذاة صحيحة للوصلة وضغط إدخال محكوم. تحمي القطع النظيفة والإدخال الدقيق نهاية الأنبوب وقبضة الوصلة من خلال الحفاظ على علاقة الملاءمة المخصصة.

يتطلب توصيل الأنابيب دون إتلاف الملاءمة قطعًا نظيفًا ومحاذاة صحيحة للوصلة وضغط إدخال محكوم.

ينشئ القطع المستقيم نهاية أنبوب متساوية للتوصيل، بينما يمكن أن تؤثر النهاية التالفة أو غير المستوية على كيفية جلوس الوصلة داخل الأنبوب. يجب أن تكون نهاية الأنبوب نظيفة قبل الإدخال، ويجب استخدام الأنبوب المُلين فقط عندما تكون المادة وطريقة الوصلة مناسبة لذلك الأسلوب.

يمكن أن تغير حالات الأنبوب المختلفة كيفية التعامل مع التوصيل.

يمكن أن تغير حالات الأنبوب المختلفة كيفية التعامل مع التوصيل. إذا تطلب الإدخال قوة مفرطة، فقد يحدث تمدد للأنبوب مما قد يساهم في ارتخاء لاحق لأن شكل الأنبوب قد تغير. تشير العلامات مثل نهاية أنبوب مشوهة أو وصلة مرتخية أو تلف مرئي في الملاءمة إلى أنه ينبغي فحص التوصيل مرة أخرى.

يمكن إكمال توصيل الأنابيب دون إتلاف الملاءمة من خلال فحص توصيل قصير يحافظ على الملاءمة.

يمكن إكمال توصيل الأنابيب دون إتلاف الملاءمة من خلال فحص توصيل قصير يحافظ على الملاءمة. للعملية الأوسع لـ install tubing and connectors، استخدم إرشادات التركيب لسير العمل الكامل بما يتجاوز خطوات التوصيل المحلية هذه.

1. أنشئ قطعًا نظيفًا: اقطع نهاية الأنبوب بقطع مستقيم بحيث تلتقي الوصلة بسطح مستوٍ؛ توقف إذا كانت حافة الأنبوب غير مستوية أو تالفة.
2. حاذِ اتجاه الوصلة: ضع الوصلة في الموضع الصحيح قبل الإدخال لدعم الإغلاق المخصص؛ توقف إذا لم تتماشَ الوصلة مع مسار الأنبوب.
3. تحكم في ضغط الإدخال: أدخل الوصلة بضغط لطيف بدلاً من إجبار الملاءمة؛ توقف إذا تمدد الأنبوب أو تغير شكله.
4. استخدم الأنبوب المُلين عند الاقتضاء: قد يساعد التليين بالماء الدافئ أو الشمس مع مواد الأنبوب المناسبة؛ توقف إذا كانت استجابة المادة غير مؤكدة أو أصبح الأنبوب مشوهًا.
5. أجرِ فحص السحب: اسحب الأنبوب برفق بعد التوصيل للكشف عن الارتخاء أو مشاكل الملاءمة؛ أعد قطع نهاية الأنبوب إذا أثر التلف على سطح التوصيل.

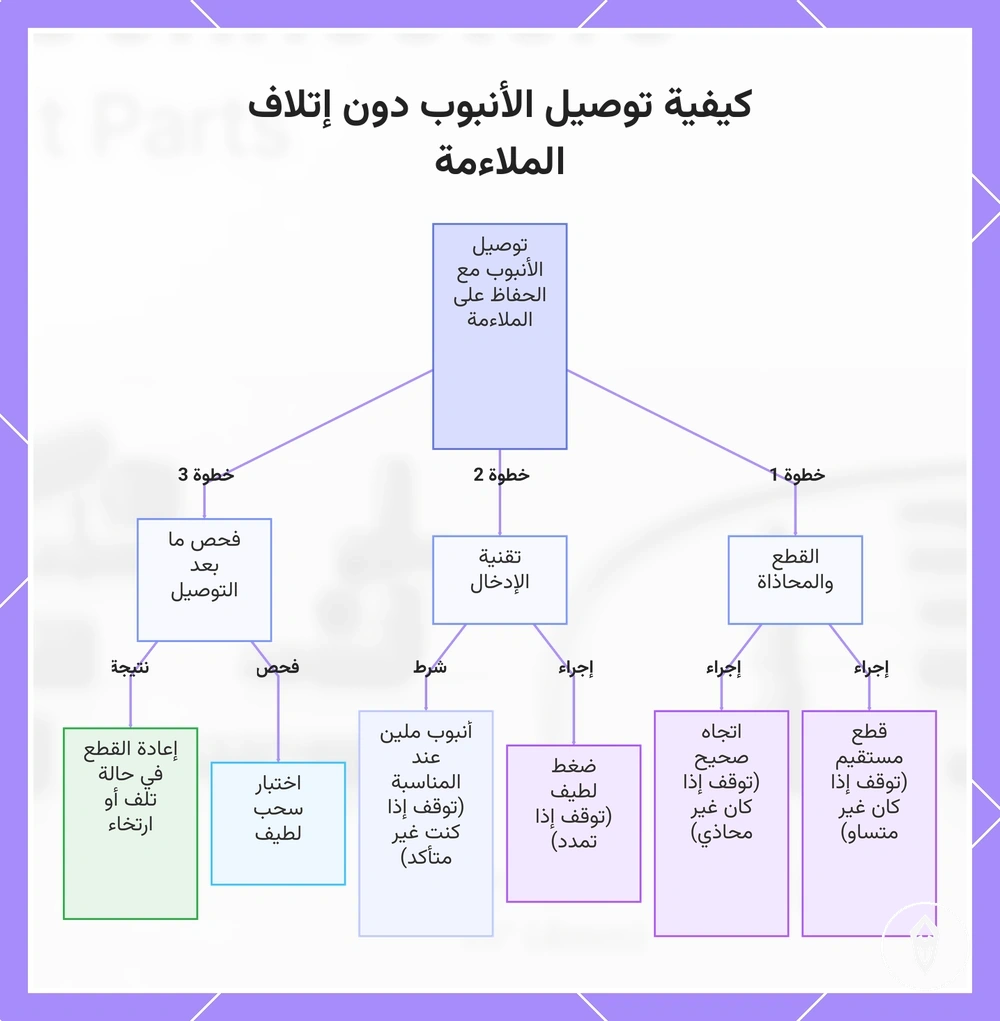

يوضح هذا المخطط الخطوات الرئيسية والتحذيرات لتوصيل الأنبوب مع الحفاظ على الملاءمة، بما في ذلك تحضير القطع وتقنية الإدخال والفحص بعد التوصيل.

مشاكل الملاءمة الشائعة من حجم الأنبوب أو الوصلة الخاطئ

تظهر مشاكل الملاءمة من حجم الأنبوب أو الوصلة الخاطئ بشكل شائع كتسريبات أو توصيلات مرتخية أو إدخال صعب أو انثناءات أو توزيع غير متساوٍ للمياه. يمكن أن يخلق حجم الوصلة الخاطئ هذه الأعراض، لكن ظروف الضغط والحطام والنقاطات والتركيب والصيانة يمكن أن تساهم أيضًا.

تخلق الملاءمة المرتخية والملاءمة القسرية مشاكل توصيل مختلفة.

تخلق الملاءمة المرتخية والملاءمة القسرية مشاكل توصيل مختلفة. قد يحدث التوصيل المرتخي عندما لا يتطابق الأنبوب مع علاقة الوصلة، بينما يمكن أن تخلق الملاءمة القسرية أنبوبًا ممدودًا وارتخاءً مستقبليًا لأن شكل الأنبوب قد تغير.

يمكن أن يظهر عدم تطابق الأنبوب أو الوصلة بشكل مختلف اعتمادًا على حالة التجهيز.

يمكن أن يظهر عدم تطابق الأنبوب أو الوصلة بشكل مختلف اعتمادًا على حالة التجهيز. قد يؤثر المخفض غير الصحيح على انتقال الحجم، وقد تساهم وصلة الكوع الضيقة في حدوث انثناء أثناء توجيه الزوايا، وقد يقلل الشوكة غير المتطابقة من قبضة الأنبوب المخصصة.

يركز الجدول أدناه على الأسباب المتعلقة بالملاءمة مع فصلها عن عوامل النظام الأوسع.

يمكن مراجعة مشاكل الملاءمة الشائعة من حجم الأنبوب أو الوصلة الخاطئ من خلال فحص تشخيصي يربط الأعراض بمشاكل الحجم أو الوصلة المحتملة. يركز الجدول أدناه على الأسباب المتعلقة بالملاءمة مع فصلها عن عوامل النظام الأوسع.

العرض	مشكلة الملاءمة المحتملة	الفحص	ما يعنيه
تسريب	شوكة مرتخية أو حجم وصلة خاطئ	تحقق من ملاءمة الأنبوب وعلاقة الوصلة	قد لا يمسك التوصيل الأنبوب كما هو مخصص
توصيل مرتخٍ	عدم تطابق حجم الأنبوب والوصلة	تحقق من وجود أنبوب ممدود أو تجهيزة غير مناسبة	قد لا تحافظ الوصلة على القبضة المخصصة
إدخال صعب	تجهيزة كبيرة جدًا أو حالة أنبوب غير مناسبة	تحقق من حجم الوصلة ومرونة الأنبوب	قد يؤدي الإدخال القسري إلى تمدد الأنبوب والتأثير على الملاءمة لاحقًا
انثناء	وصلة كوع ضيقة أو توجيه زاوية غير مناسب	تحقق من مسار الأنبوب وموضع الوصلة	قد يقيد التخطيط شكل الأنبوب
توزيع غير متساوٍ للمياه	احتمال وجود مشكلة في الأنبوب أو الوصلة	تحقق من التوصيلات قبل فحوصات النظام الأوسع	قد يمتد السبب إلى ما وراء مطابقة حجم الأنبوب

يمكن لفحوصات التشخيص المركزة على الملاءمة تحديد مشاكل حجم الأنبوب والوصلة، لكن الأعراض المستمرة قد تتطلب استكشاف أخطاء أوسع. للمشاكل التي تتجاوز فحوصات حجم الأنبوب، راجع leaks and clogs in tubing للنظر في الأسباب المحتملة الأخرى للمشاكل المستمرة.
