Schlauch- und Verbindergrößen für automatische Bewässerungssets

Schlauch- und Verbindergrößen für automatische Bewässerungssets legen fest, wie Schlauchabmessungen, Verbinderpassung und Layoutposition innerhalb eines Bewässerungssystems zusammenwirken. Schlauchgröße und Verbinderpassung müssen als Teil derselben Größenentscheidung aufeinander abgestimmt werden, da Verbinder den Wasserpfad zwischen verschiedenen Abschnitten des Layouts verbinden.

Für den weiteren Systemkontext umfassen automatische Bewässerungssets verbundene Teile wie Schläuche und Fittings, die ein Bewässerungslayout bilden.

Für den weiteren Systemkontext umfassen automatische Bewässerungssets verbundene Teile wie Schläuche und Fittings, die ein Bewässerungslayout bilden. Diese Seite konzentriert sich auf Größenbeziehungen zwischen Schläuchen und Verbindern und nicht auf Zeitschaltuhr-Einrichtung, vollständige Installationsabläufe oder allgemeinere Bewässerungshardware.

Widerhakenverbinder und andere Fittings benötigen die entsprechende Schlauchmessung und Verbindungsmethode zur Übereinstimmung.

Das Hauptproblem bei der Größenbestimmung ist, dass eine Bezeichnung allein möglicherweise nicht die vollständige Passungsbeziehung beschreibt. Schlauchgrößenangaben wie Innendurchmesser, Außendurchmesser und Nenngröße beschreiben unterschiedliche Messpunkte, während die Verbinderpassung von den Schlauchabmessungen, Materialeigenschaften und dem Verbindermechanismus abhängt. Widerhakenverbinder und andere Fittings benötigen die entsprechende Schlauchmessung und Verbindungsmethode zur Übereinstimmung.

Das Hauptproblem bei der Größenbestimmung ist, dass eine Bezeichnung allein möglicherweise nicht die vollständige Passungsbeziehung beschreibt.

Schlauch- und Verbindergrößen für automatische Bewässerungssets lassen sich leichter bewerten, wenn die Messreferenz und die Verbinderrolle klar sind. Die folgenden Abschnitte erläutern, wie Nennbezeichnungen, gemessene Durchmesser, Tropfschläuche und Fittings mit der Layout-Kompatibilität zusammenhängen, ohne eine Größe als universellen Standard zu behandeln.

Inhaltsverzeichnis⌄

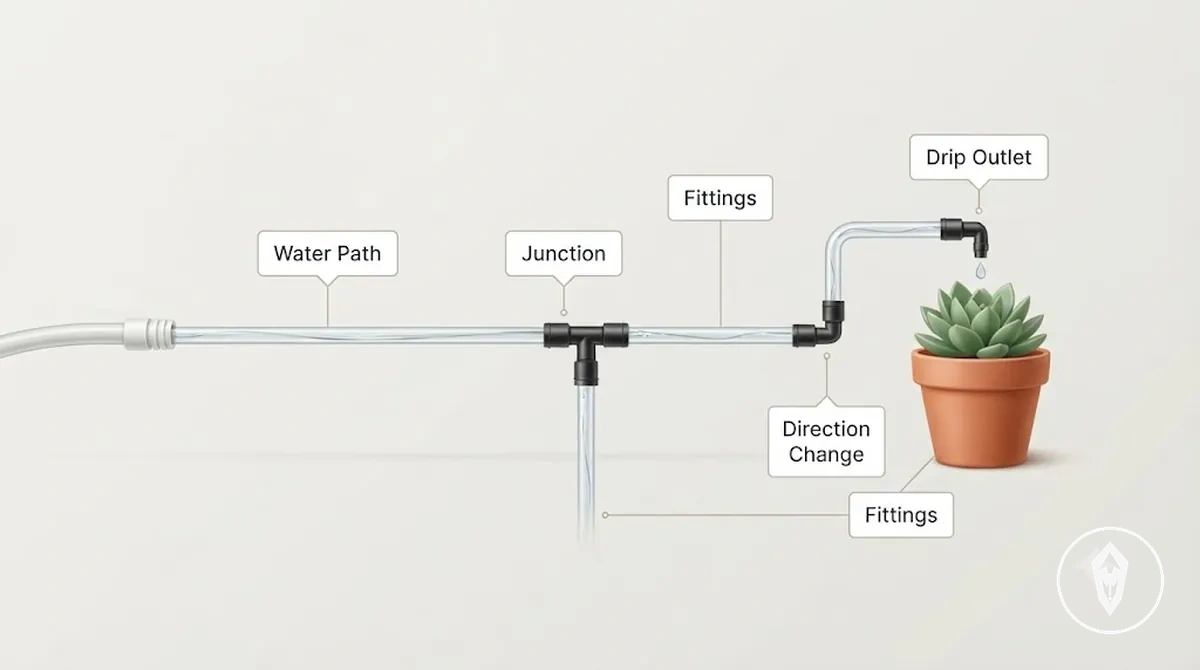

Schläuche und Verbinder in Layouts automatischer Bewässerungssets

Schläuche und Verbinder in Layouts automatischer Bewässerungssets definieren die Rollen der Wasserbewegung und der Leitungsorganisation innerhalb des Systems. Der Schlauch ist der Wasserweg, der Wasser durch das Layout führt, während Verbinder die Verbindungs- und Richtungsänderungsteile sind, die bestimmen, wie Schlauchabschnitte zueinander in Beziehung stehen.

In einem Layout eines automatischen Bewässerungssets erzeugt der Schlauch die Route von der Wasserquellenzone zu den Pflanzenabgabepunkten, während Verbinder festlegen, wo diese Route verbindet, sich teilt, abbiegt oder endet. Ein T-Verbinder erzeugt eine Verbindung für Abzweigleitungen, ein Winkelverbinder ändert die Richtung, und andere Fittings verbinden Schläuche entsprechend der Leitungsposition, des Durchflusspfades und der Größenpassung. Ein Tropfauslass stellt den Abgabepunkt dar, an dem Wasser den Schlauchpfad für eine Pflanzenzone verlässt.

Schläuche und Verbinder sind separate Layoutelemente und keine austauschbaren Teile.

Schläuche und Verbinder sind separate Layoutelemente und keine austauschbaren Teile. Der Schlauch transportiert Wasser durch das automatische Bewässerungsset, Verbinder verbinden oder leiten Schlauchabschnitte um, und Fittings dienen als Schnittstelle zwischen Schlauchgröße, Verbindungsmethode und Layoutposition. Tropfer, Zeitschaltuhren, Filter und Druckteile können den weiteren Bewässerungsprozess beeinflussen, sind aber Randkomponenten außerhalb des Hauptfokus dieser Erklärung zum Schlauch- und Verbinderlayout.

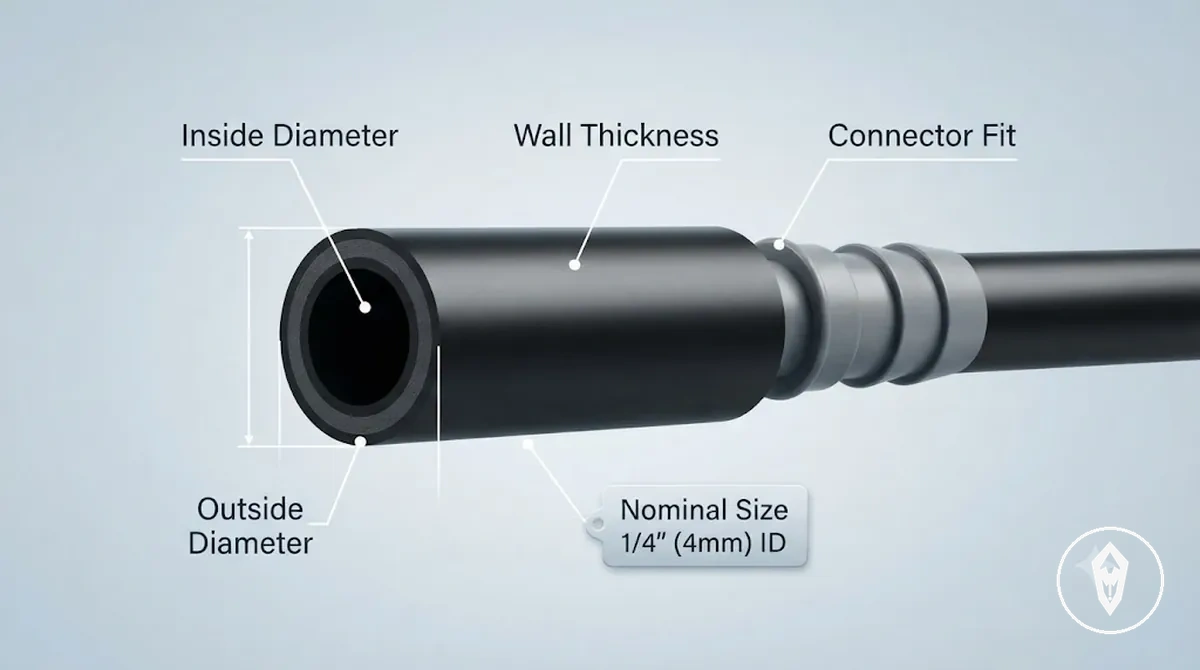

Schlauchgrößenstandards und Messpunkte

Die Schlauchgröße wird durch Messpunkte und Bezeichnungskonventionen bestimmt, daher sollte die Verbinderpassung anhand des gemessenen Schlauchs überprüft werden und nicht allein anhand einer Bezeichnung. Schläuche für automatische Bewässerungssets können durch Innendurchmesser, Außendurchmesser, Nenngröße und Wandstärke beschrieben werden, wobei jede Messung einen anderen Teil der Größenbeziehung darstellt.

Die Nenngröße ist eine angegebene Größenkategorie, und die Wandstärke beschreibt die Materialtiefe zwischen der inneren und äußeren Schlauchoberfläche.

Die Schlauchgröße beschreibt die Abmessungen, die zur Bewertung verwendet werden, wie der Schlauch mit Fittings in einem Layout eines automatischen Bewässerungssets verbunden wird. Der Innendurchmesser bezieht sich auf die innere Öffnung des Schlauchs, während der Außendurchmesser das äußere Maß beschreibt, das von einigen Verbindersystemen verwendet wird. Die Nenngröße ist eine angegebene Größenkategorie, und die Wandstärke beschreibt die Materialtiefe zwischen der inneren und äußeren Schlauchoberfläche.

Das Hauptproblem bei der Größenbestimmung tritt auf, wenn ähnliche Bezeichnungen nicht dasselbe physikalische Maß darstellen. Zollbezeichnungen wie 1/4 Zoll und 1/2 Zoll beschreiben Schlauchgrößenkategorien, aber die Verbinderpassung kann vom gemessenen Durchmesser, Schlauchmaterial, der Wandstärke und dem Passungsbereich des Verbinders abhängen.

Das Hauptproblem bei der Größenbestimmung tritt auf, wenn ähnliche Bezeichnungen nicht dasselbe physikalische Maß darstellen.

Ein Mikroschlauchabschnitt oder Hauptleitungsschlauchabschnitt kann unterschiedliche Größenbezeichnungen verwenden, während dennoch die Verbinderspezifikation mit dem gemessenen Schlauch übereinstimmen muss. Die folgende Tabelle ordnet Messbezeichnungen nach Passungsentscheidung, ohne Zollbezeichnungen und Millimeterbezeichnungen als universelle Umrechnungen zu behandeln.

Messpunkt	Beschreibung	Übliche Bezeichnungsform	Betroffene Passungsentscheidung
Innendurchmesser	Die innere Öffnung des Schlauchs	ID-Bezeichnung	Innenraum und Verbinderbeziehung
Außendurchmesser	Das äußere Maß des Schlauchs	OD-Bezeichnung	Verbindergriff und Fitting-Übereinstimmung
Nenngröße	Eine angegebene Schlauchgrößenkategorie	Zollbezeichnung oder Millimeterbezeichnung	Erste Größenidentifikation vor der physikalischen Messung
Wandstärke	Die Materialtiefe zwischen der inneren und äußeren Schlauchoberfläche	Gemessene Abmessung	Verbindungspassung, wenn die Schlauchstruktur die Fitting-Beziehung beeinflusst
Angegebener Verbinderbereich	Die Schlauchabmessungen, die ein Fitting aufnehmen soll	Fitting-Spezifikation	Kompatibilität zwischen gemessenem Schlauch und Verbindertyp

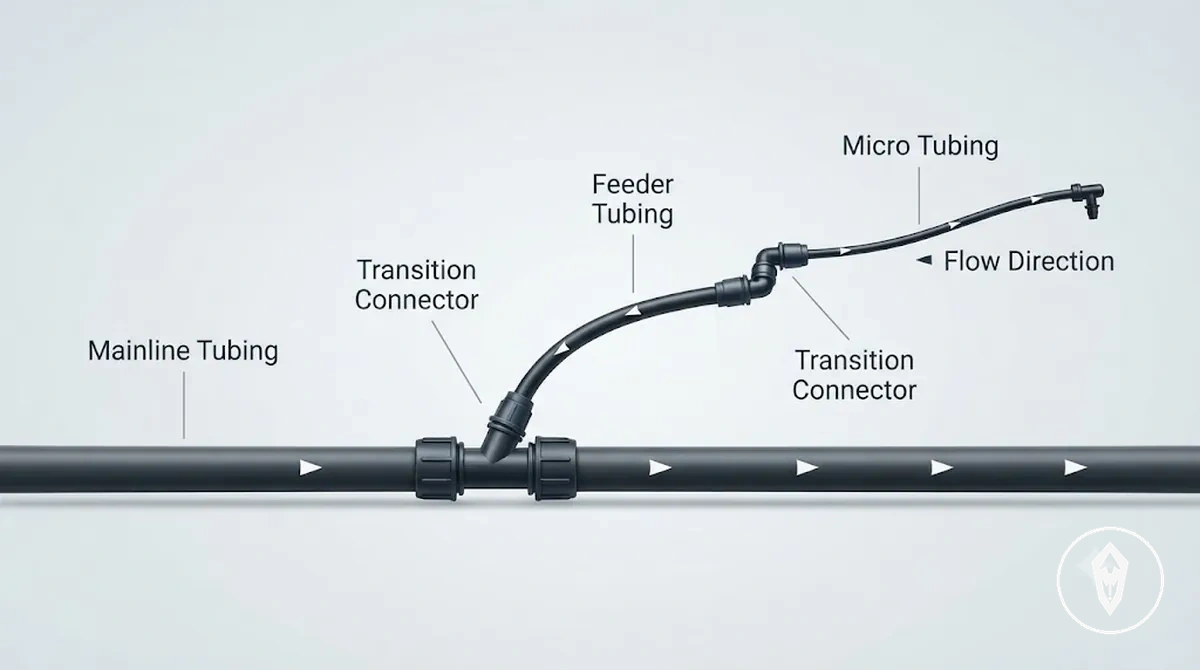

Hauptleitungsschlauch, Zuleitungsschlauch und Mikroschlauch

Hauptleitungsschlauch, Zuleitungsschlauch und Mikroschlauch sind unterschiedliche Schlauchrollen innerhalb eines Layouts eines automatischen Bewässerungssets. Jeder Leitungstyp hat eine bestimmte Position im Wasserpfad, und sein relativer Durchmesser beeinflusst, wie das Layout Versorgungsleitungen, Abzweigleitungen und Pflanzenabgabepunkte verbindet.

Die drei Schlauchtypen lassen sich leichter unterscheiden, wenn sie als verbundene Abschnitte desselben Layouts betrachtet werden.

Die drei Schlauchtypen lassen sich leichter unterscheiden, wenn sie als verbundene Abschnitte desselben Layouts betrachtet werden. Der Hauptleitungsschlauch führt die Hauptversorgungsroute, der Zuleitungsschlauch verlängert die Route in Richtung Pflanzenbereiche, und der Mikroschlauch bildet kleinere Abgabeabzweigungen, wo Übergangsverbinder erforderlich sein können, um verschiedene Schlauchgrößen zu verbinden.

• Hauptleitungsschlauch: Fungiert als Versorgungsleitung für die Hauptroute mit einer größeren relativen Durchmesserrolle, die Abzweigungen zu verbundenen Schlauchabschnitten unterstützt.
• Zuleitungsschlauch: Fungiert als Abzweigleitung zu Pflanzenbereichen mit einer kleineren relativen Durchmesserrolle, die die Hauptroute mit gezielteren Abgabepfaden verbindet.
• Mikroschlauch: Fungiert als kleinere Abgabeleitung zu Tropfauslässen mit einer kleineren relativen Durchmesserrolle, die einen Übergangsverbinder erfordern kann, wenn eine Verbindung zu einer anderen Schlauchgröße hergestellt wird.

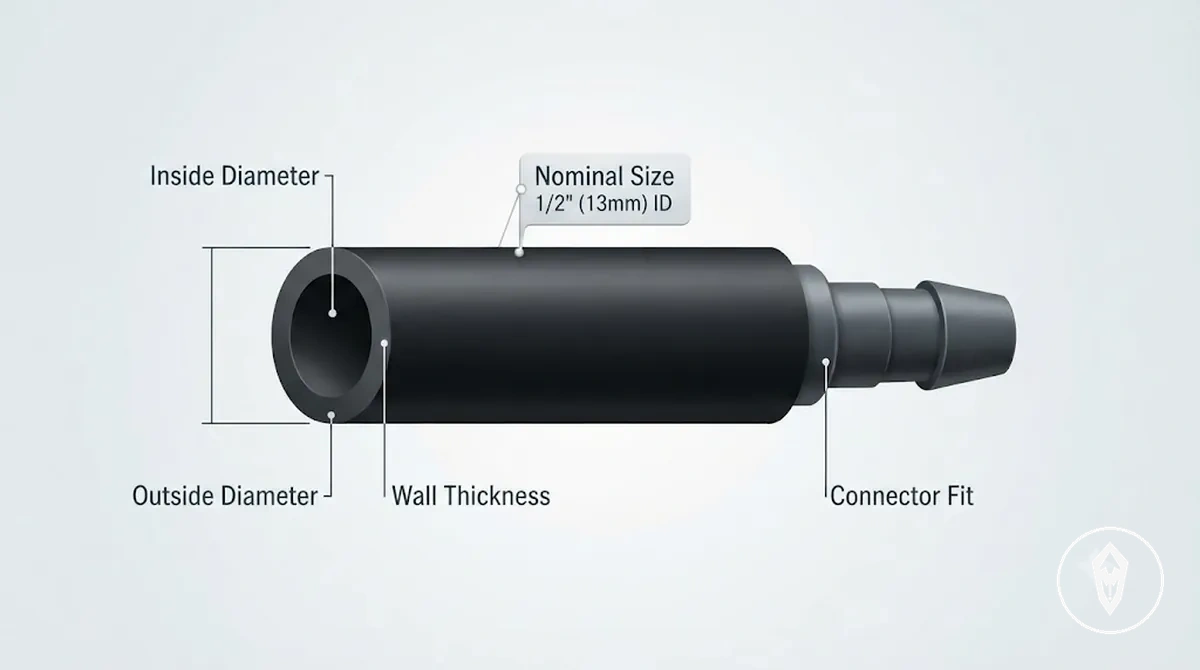

Innendurchmesser, Außendurchmesser und Nenngrößenbezeichnungen

Innendurchmesser, Außendurchmesser und Nenngrößenbezeichnungen beschreiben unterschiedliche Messreferenzen zur Identifizierung von Schläuchen für automatische Bewässerungssets. Der Innendurchmesser identifiziert die innere Wasserwegöffnung, der Außendurchmesser identifiziert die äußere Schlauchabmessung, und die Nenngröße liefert eine angegebene Schlauchbezeichnung, die bei der Bewertung der Verbinderpassung gegen die tatsächliche Messung geprüft werden muss.

Derselbe Schlauch kann durch verschiedene Messpunkte beschrieben werden, was bei der Abstimmung mit einer Verbinderspezifikation zu Verwirrung führen kann.

Derselbe Schlauch kann durch verschiedene Messpunkte beschrieben werden, was bei der Abstimmung mit einer Verbinderspezifikation zu Verwirrung führen kann. Die Wandstärke beschreibt die Materialtiefe zwischen der inneren und äußeren Schlauchoberfläche, während die relevante Passungsentscheidung vom Verbindermechanismus und seinem angegebenen Passungsbereich abhängt.

Bezeichnung	Beschreibung	Passungsrelevanz
Innendurchmesser	Die innere Öffnung und das Maß des Wasserwegs	Bezieht sich auf die Durchflussöffnung und die interne Messreferenz
Außendurchmesser	Das äußere Maß des Schlauchs	Bezieht sich auf die Verbindergriffe und Anforderungen an den Passungsbereich
Nenngröße	Eine angegebene Schlauchgrößenbezeichnung oder -kategorie	Bietet eine Identifikationsreferenz, die gegen die gemessene Größe geprüft werden sollte

Wenn eine Schlauchbezeichnung nicht dasselbe Maß beschreibt, das ein Verbinder verwendet, kann die Verbindungsbewertung unklarer werden. Die gemeinsame Prüfung von Schlauchbezeichnung, gemessener Größe, Wandstärke und Verbinderspezifikation hilft, die Messreferenz an den Passungsbereich anzupassen, ohne anzunehmen, dass die Nenngröße in jedem Fall eine physikalische Abmessung darstellt.

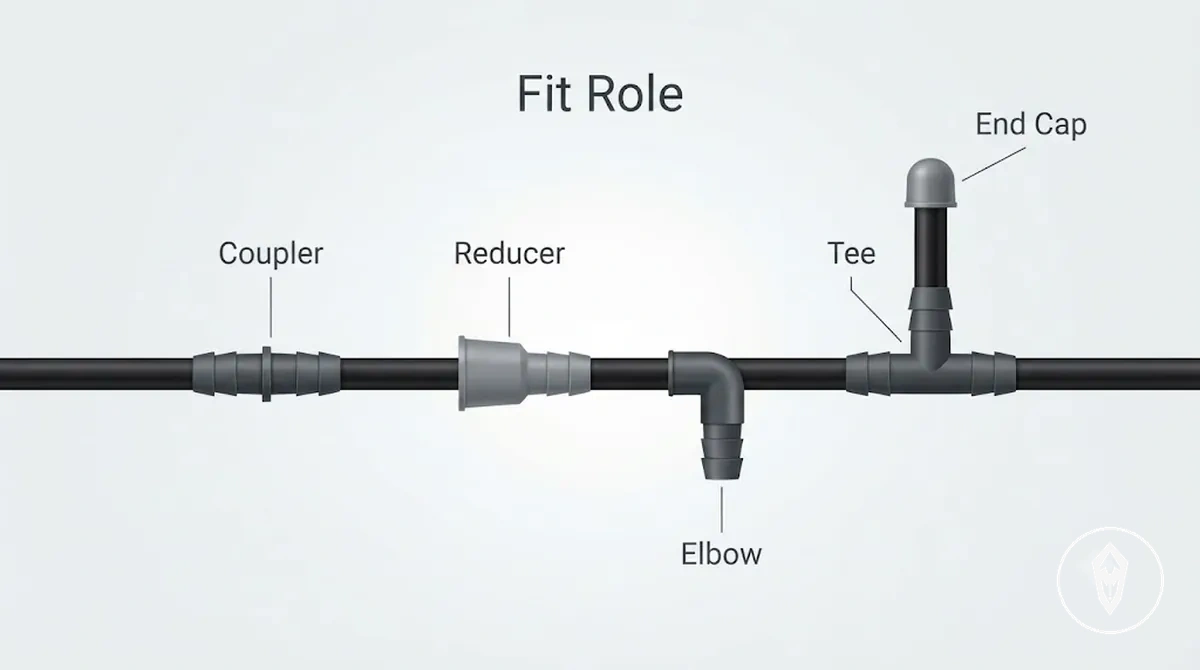

Verbindertypen nach ihrer Rolle im Layout

Verbindertypen werden nach der Rolle im Layout eines automatischen Bewässerungssets klassifiziert. Verbinder verbinden Schläuche, erzeugen Abzweigungen, ändern die Richtung, reduzieren zwischen Größen oder schließen eine Leitung ab, sodass die Fitting-Rolle bestimmt, wie sie sich zum Bewässerungslayout verhält.

Diese Beispiele zeigen, wie sich Verbinderrollen nach ihrem Layoutzweck unterscheiden.

In einer breiteren Systemansicht arbeiten Verbinder zusammen mit Teilen eines automatischen Bewässerungssets, aber dieser Abschnitt konzentriert sich auf Fitting-Funktionen und nicht auf eine vollständige Komponentenübersicht. Ein T-Stück unterstützt eine Abzweigleitung, ein Winkelverbinder unterstützt eine Richtungsänderung, und ein Reduzierstück unterstützt einen Größenübergang zwischen Schlauchabschnitten. Diese Beispiele zeigen, wie sich Verbinderrollen nach ihrem Layoutzweck unterscheiden.

Verbindermüssen sowohl zur Bewegung des Layouts als auch zur Schlauchbeziehung passen. Eine Kupplung verbindet Schlauchabschnitte, ein T-Stück teilt eine Leitung, ein Winkelverbinder ändert die Richtung, ein Reduzierstück passt zwischen Schlauchgrößen an, und eine Endkappe schließt ein Leitungsende. Widerhakenfittings, Kompressionsfittings und Steckfittings verwenden unterschiedliche Verbindungsmethoden, daher beeinflussen Schlauchgröße, Material und Fitting-Design ihre Eignung für einen bestimmten Layoutzustand.

Verbindermüssen sowohl zur Bewegung des Layouts als auch zur Schlauchbeziehung passen.

Verbindertypen nach ihrer Rolle im Layout können anhand der Aufgabe verglichen werden, die jedes Fitting ausführt. Die folgende Tabelle ordnet Fittings nach ihrem Layoutzweck, der Passungsbedingung und dem möglichen Ergebnis, wenn das Fitting nicht zur Schlauchanordnung passt.

Fitting-Typ	Rolle im Layout	Größen- oder Passungsbedingung	Risiko bei Nichtübereinstimmung
Kupplung	Verbinder zwei Schlauchabschnitte	Erfordert kompatible Schlauchabmessungen und Verbindungsmethode	Verbundene Abschnitte könnten nicht mit dem vorgesehenen Layout übereinstimmen
T-Stück	Erzeugt eine Abzweigleitung	Erfordert kompatible Schlauchgrößen an jedem Verbindungspunkt	Abzweigverbindungen könnten nicht zur Layoutstruktur passen
Winkelverbinder	Erzeugt eine Richtungsänderung	Erfordert eine geeignete Schlauchverbindung für die Biegungsposition	Die Schlauchroute könnte nicht der vorgesehenen Richtung entsprechen
Reduzierstück	Erzeugt einen Größenübergang zwischen Schlauchabschnitten	Erfordert kompatible Verbindungen für größere und kleinere Schläuche	Der Größenübergang könnte nicht korrekt verbinden
Endkappe	Schließt ein Leitungsende ab	Erfordert Kompatibilität mit dem Schlauchende	Der Leitungsabschluss könnte nicht zum Layout passen
Widerhakenfitting	Bietet eine Schlauchgriffverbindung	Erfordert geeignete Schlauchgröße und Material für den Fitting-Mechanismus	Die Verbindungseignung könnte reduziert sein
Kompressionsfitting	Verwendet eine Kompressionsverbindungsmethode	Erfordert eine kompatible Schlauchbeziehung und Passungsbereich	Die Verbindung könnte nicht zur Schlauchanforderung passen
Steckfitting	Verwendet eine Steckverbindungsmethode	Erfordert kompatible Schlauchabmessungen und Fitting-Spezifikation	Die Verbindung könnte nicht zum vorgesehenen Layout passen

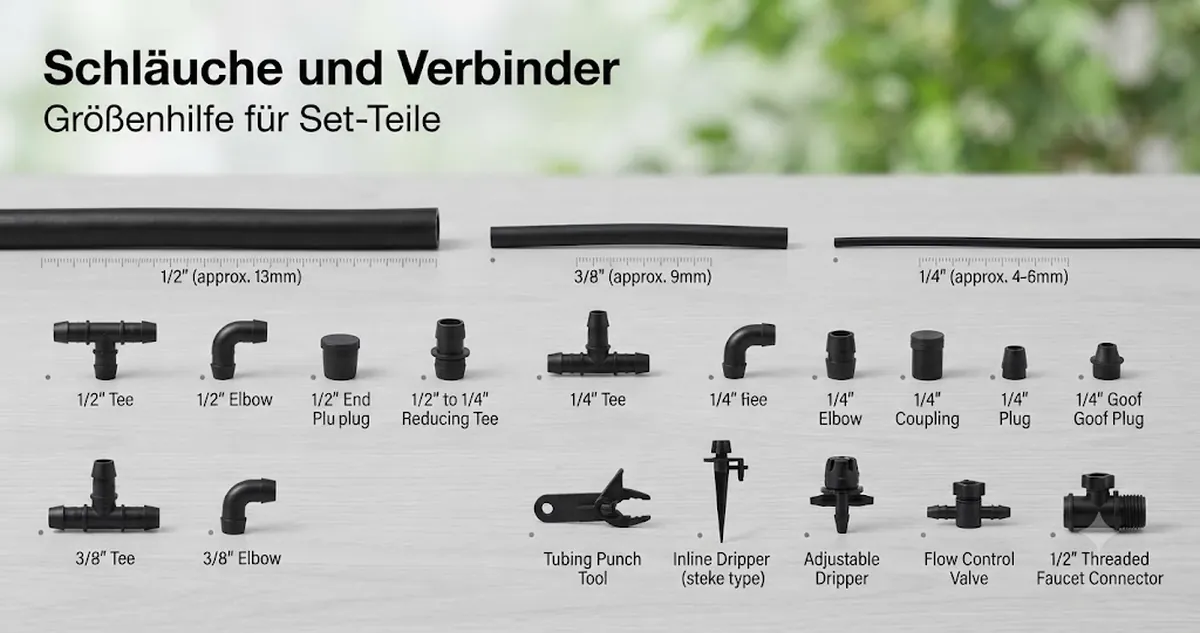

Kupplungen, T-Stücke, Winkelverbinder, Reduzierstücke und Endkappen

Kupplungen, T-Stücke, Winkelverbinder, Reduzierstücke und Endkappen sind Verbinderformen, die nach ihrer Rolle im Layout eines automatischen Bewässerungssets klassifiziert werden. Die Sortierlogik basiert darauf, ob ein Verbinder einen Schlauchabschnitt verbinden, abzweigen, drehen, übergehen oder abschließen muss.

• Kupplung: Verbinder zwei Schlauchabschnitte in einer geraden Strecke, auf der die Leitung weiterführt; die Größenbestimmung hängt von der Übereinstimmung der Schlauchabmessungen und der Verbindungsmethode ab.
• T-Stück: Teilt eine Hauptleitung in eine Abzweigung, wo eine zusätzliche Route benötigt wird; die Größenbestimmung hängt von den an den Abzweigpunkten angeschlossenen Schlauchgrößen ab.
• Winkelverbinder: Dreht den Schlauchpfad an einer Biegung oder Ecke; die Größenbestimmung hängt von den Schlauchabmessungen und dem für die Drehung verwendeten Verbindermechanismus ab.
• Reduzierstück: Geht zwischen verschiedenen Schlauchgrößen über, wo größere und kleinere Leitungen aufeinandertreffen; die Größenbestimmung hängt von den gemessenen Schlauchgrößen und dem Passungsbereich des Reduzierstücks ab.
• Endkappe: Schließt ein Leitungsende ab, wo die Schlauchroute endet; die Größenbestimmung hängt von der Übereinstimmung des Kappenanschlusses mit dem Schlauchende und der Abschlussanforderung ab.

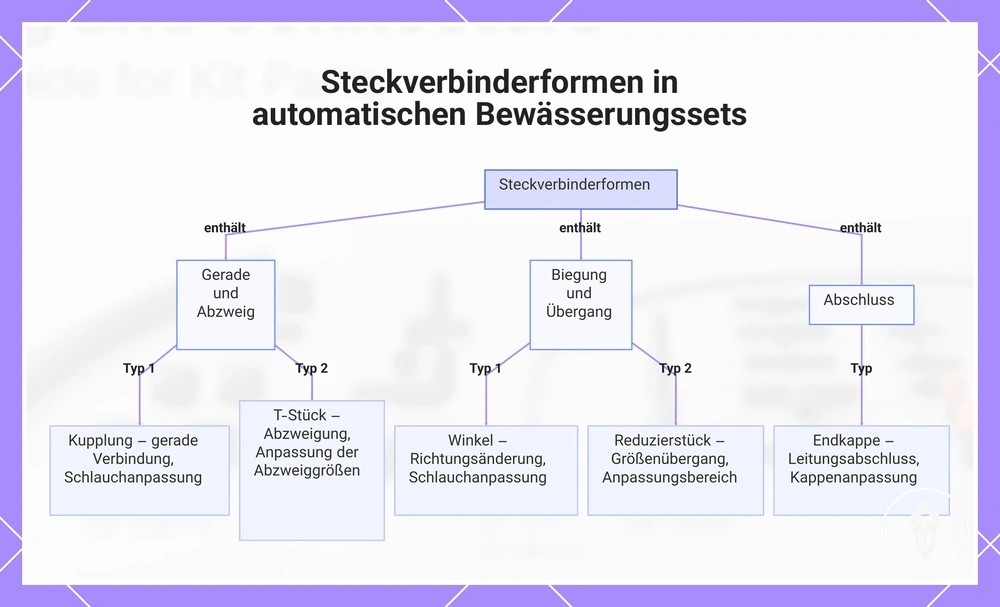

Diese Grafik zeigt die wichtigsten Steckverbinderarten in automatischen Bewässerungssets, gruppiert nach ihrer Rolle im Layout: Verbinden, Abzweigen, Wenden, Überleiten und Beenden.

Widerhaken-, Kompressions- und Steckfittings

Widerhaken-, Kompressions- und Steckfittings verwenden unterschiedliche Haltemechanismen, um Schläuche innerhalb eines automatischen Bewässerungssets zu verbinden. Der Fitting-Mechanismus beeinflusst, wie der Schlauch gegriffen und abgedichtet wird, was die Haltemethode zu einem wichtigen Teil der Passungsbewertung macht.

Jede Verbindungsmethode hat unterschiedliche Schlauchbedingungen, die das Verbindungsergebnis beeinflussen.

Jede Verbindungsmethode hat unterschiedliche Schlauchbedingungen, die das Verbindungsergebnis beeinflussen. Die gemeinsame Prüfung des Schlauchzustands, der Verbinderspezifikation und des Passungsbereichs hilft, Situationen zu identifizieren, in denen Halt, Einführung, Abdichtung oder Lockerungsrisiko weiterer Betrachtung bedürfen.

Fitting-Mechanismus	Erforderlicher Schlauchzustand	Zu beachtendes Passungsrisiko
Widerhakenfitting	Flexibler Schlauch, der für die Widerhaken-Einfügemethode geeignet ist	Der Halt kann beeinträchtigt sein, wenn Schlauchgröße, Material oder Einführpassung nicht übereinstimmen
Kompressionsfitting	Schlauch, der der Kompressionsverbinderspezifikation entspricht	Die Dichtleistung kann beeinträchtigt sein, wenn Schlauchzustand oder Passungsbereich ungeeignet sind
Steckfitting	Schlauch mit geeignetem Endzustand für den Steckmechanismus	Die Verbindungssicherheit kann beeinträchtigt sein, wenn Schlauchabmessungen oder Verbinderspezifikation nicht übereinstimmen

Abstimmung der Verbindergröße auf den Schlauch vor der Montage

Verbindergröße und Schlauchaußendurchmesser müssen vor Montagebeginn mit dem angegebenen Passungsbereich oder Verbindungsmechanismus des Verbinders übereinstimmen. Eine Überprüfung der gemessenen Schlauchgröße hilft, lose Verbindungen und erzwungene Passungen zu reduzieren, da der Verbinder den Schlauch gemäß seiner vorgesehenen Passungsmethode halten muss.

Ein Verbinder kann ähnlich groß erscheinen, aber dennoch eine andere Passungsanforderung haben.

Ein Verbinder kann ähnlich groß erscheinen, aber dennoch eine andere Passungsanforderung haben. Widerhakengröße, Kompressionsbereich und Steckanforderungen beeinflussen, wie der Schlauch gehalten und abgedichtet wird, daher sollten Schlauchflexibilität und Verbinderspezifikation gemeinsam geprüft werden. Eine lose Passung und eine erzwungene Passung verursachen unterschiedliche Probleme: Ein loser Schlauch hält möglicherweise nicht richtig, während ein erzwungenes Einführen den Schlauch dehnen oder Spannung auf die Verbindung ausüben kann.

Ein Reduzier- oder Übergangsfitting sollte zu den gemessenen Schlauchabmessungen passen und nicht verwendet werden, um inkompatible Schlauchgrößen gewaltsam zu verbinden.

Wenn ein Hauptleitungs-, Zuleitungs- oder Mikroschlauchabschnitt eine andere Größenbeziehung verwendet, kann ein Reduzierstück einen Größenübergang ermöglichen, wenn das Verbinderdesign diese Änderung unterstützt. Ein Reduzier- oder Übergangsfitting sollte zu den gemessenen Schlauchabmessungen passen und nicht verwendet werden, um inkompatible Schlauchgrößen gewaltsam zu verbinden.

Die Abstimmung der Verbindergröße auf den Schlauch vor der Montage kann durch eine kurze Passungsprüfliste überprüft werden.

Die Abstimmung der Verbindergröße auf den Schlauch vor der Montage kann durch eine kurze Passungsprüfliste überprüft werden. Für weiterführende Informationen zur Kompatibilität der Verbinder verwenden Sie diese Prüfungen, um die Beziehung zwischen Schlauch und Verbinder vor dem Einführen zu bestätigen.

• Schlauch-Außendurchmesser messen: Bestätigen Sie den für die Verbindung verwendeten Außendurchmesser des Schlauchs.
• Verbinderbereich ablesen: Prüfen Sie den angegebenen Passungsbereich, die Widerhakengröße oder den Kompressionsbereich.
• Leitungstyp prüfen: Ordnen Sie den Verbinder der Verwendung für Hauptleitung, Zuleitung oder Mikroschlauch zu.
• Fitting-Mechanismus abstimmen: Bestätigen Sie, dass der Schlauchzustand zur Verbindermethode passt.
• Erzwungenes Einführen vermeiden: Zwingen Sie keinen Verbinder, wenn Schlauchgröße oder Flexibilität nicht übereinstimmen.
• Auf Lockerheit testen: Prüfen Sie, ob die Beziehung zwischen Schlauch und Verbinder geeignet ist, bevor Sie sich auf die Verbindung verlassen.

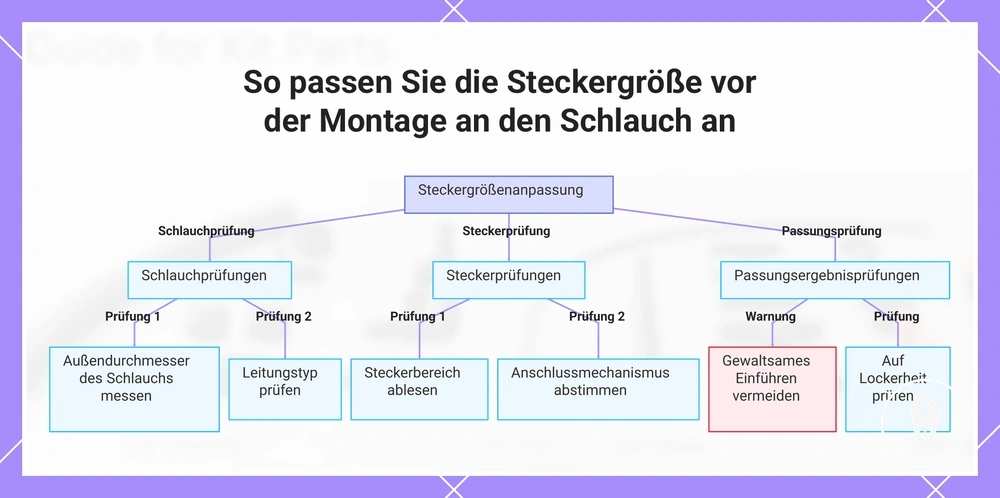

Dieses Diagramm zeigt die wichtigsten Prüfungen zur Überprüfung der Kompatibilität von Stecker- und Schlauchgröße vor der Montage, einschließlich Schlauchmessung, Steckerspezifikation und Passungsprüfung.

Widersprüchliche Zoll- und Millimeter-Größenbezeichnungen

Unterschiede zwischen Zoll- und Millimeterbezeichnungen können Verwirrung stiften, da eine Nenngröße eine Größenkategorie und nicht dasselbe physikalische Maß beschreiben kann. Der Abgleich der Nenngröße mit dem tatsächlichen Durchmesser hilft zu klären, ob die Bezeichnung den gemessenen Schlauch darstellt, der für eine Verbinderpassung benötigt wird.

Der gemessene Schlauch und der Verbinderbereich bleiben die entscheidenden Referenzen bei der Prüfung, ob eine Fitting-Beziehung geeignet ist.

Ähnlich aussehende Größenbezeichnungen bestätigen nicht das gleiche Passungsergebnis, da gleichwertige Größenbeschreibungen dennoch unterschiedliche physikalische Abmessungen haben können. Der gemessene Schlauch und der Verbinderbereich bleiben die entscheidenden Referenzen bei der Prüfung, ob eine Fitting-Beziehung geeignet ist.

Bezeichnung sagt	Passungsprüfung dennoch erforderlich
Zollbezeichnung	Vergleichen Sie die Nenngröße mit dem tatsächlichen Durchmesser und dem Verbinderbereich vor der Montage
Millimeterbezeichnung	Bestätigen Sie die gemessene Schlauchabmessung und den Passungsbereich für die Verbindung
Äquivalente Größe	Überprüfen Sie die physikalische Passung, da eine ähnliche Bezeichnung keine austauschbare Größenbestimmung bestätigt

Auswirkungen von Schlauchlänge und Abzweigungen auf die Verbinderauswahl

Schlauchlänge und Abzweigungen beeinflussen die Verbinderauswahl, da Layouteigenschaften wie lange Strecken, Leitungsabzweigungen, Biegungen und Größenübergänge unterschiedliche Verbinderrollen erfordern. Eine längere Schlauchstrecke kann die Anzahl der benötigten Verbindungspunkte verändern, während die Anzahl der Abzweigungen bestimmen kann, ob ein T-Stück oder ein anderer Verbindertyp erforderlich ist.

Diese Layoutbedingungen beeinflussen die Entscheidungen zu Abzweigungen und Eckführung vor der Verbinderauswahl.

Eine einfache Topfstrecke hat in der Regel weniger Layoutänderungen, während ein verzweigtes Balkonlayout möglicherweise ein T-Stück erfordert, wo eine Abzweigleitung erstellt wird. Ein eckenreiches Gartenlayout kann einen Winkelverbinder für die Eckführung erfordern, während ein Reduzierstück einen Größenübergang zwischen verschiedenen Schlauchabschnitten unterstützen kann. Diese Layoutbedingungen beeinflussen die Entscheidungen zu Abzweigungen und Eckführung vor der Verbinderauswahl.

Diese Überlegungen beziehen sich auf die Layoutstabilität und nicht auf allgemeine Kapazitäts- oder Druckthemen.

Wenn ein Layout mehrere Verbindungspunkte erzeugt, sollte die Verbinderauswahl dem spezifischen Schlauchverhalten und der Position entsprechen. Eine lange Strecke kann Aufmerksamkeit auf die Verbinderanzahl und das Passungsrisiko erfordern, während Abzweigleitungen, enge Ecken und Leitungsenden jeweils unterschiedliche Verbindungsanforderungen schaffen. Diese Überlegungen beziehen sich auf die Layoutstabilität und nicht auf allgemeine Kapazitäts- oder Druckthemen.

Wenn ein Layout mehrere Verbindungspunkte erzeugt, sollte die Verbinderauswahl dem spezifischen Schlauchverhalten und der Position entsprechen.

Die Auswirkungen von Schlauchlänge und Abzweigungen auf die Verbinderauswahl können in einer kurzen Entscheidungscheckliste organisiert werden. Die Checkliste verbindet allgemeine Layouteigenschaften mit Verbinderentscheidungen, sodass der nächste Schritt die Auswahl von Fittings ist, die zur Schlauchanordnung passen.

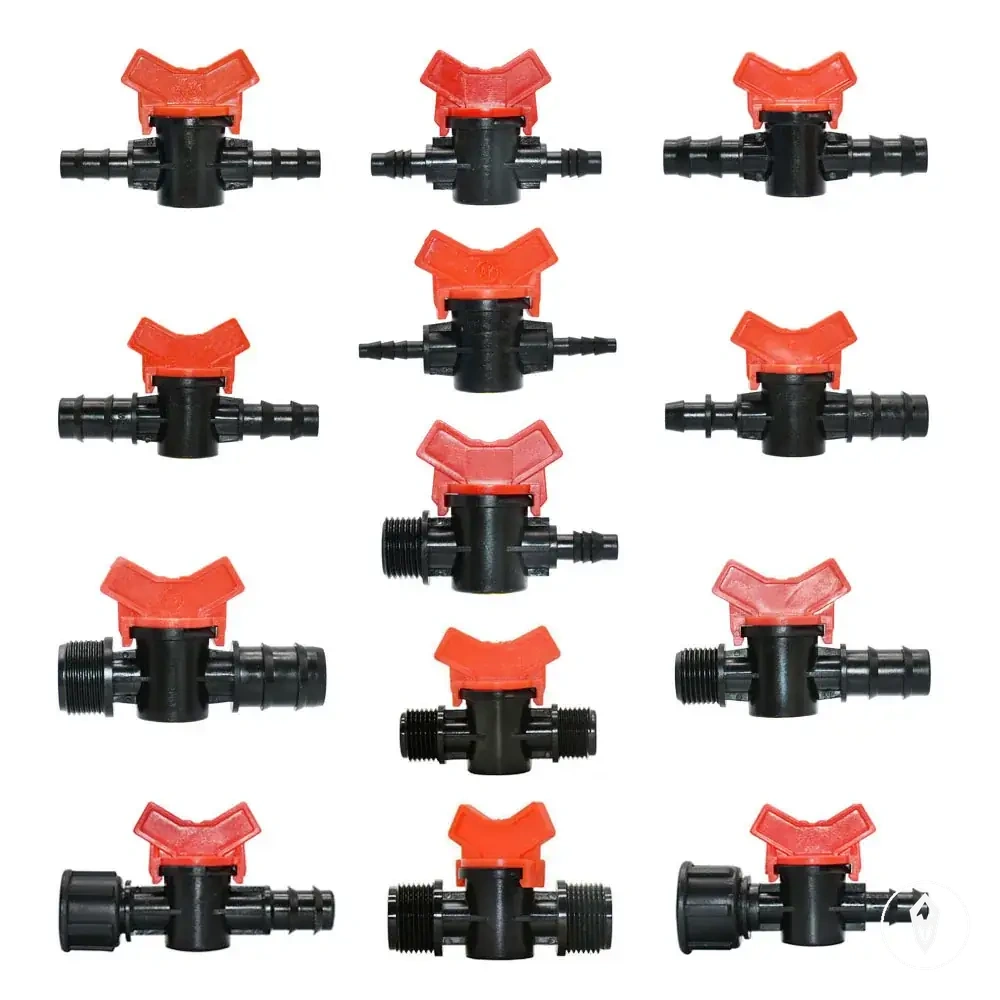

Hier findest du Produktbeispiele, die den Vergleich erleichtern können.

Hier findest du Produktbeispiele, die den Vergleich erleichtern können. Prüfe vor dem Kauf immer die Kompatibilitätskriterien, die wichtigsten Eigenschaften und die Produktdetails.

• Lange Strecke: Überprüfen Sie Schlauchlänge und Verbinderanzahl; die Passung hängt von der Übereinstimmung der Schlauchabschnitte und Verbindungspunkte ab.
• Anzahl der Abzweigungen: Prüfen Sie, ob ein T-Stück für eine Abzweigleitung benötigt wird; die Größenbestimmung hängt von den angeschlossenen Schlauchabschnitten und dem Größenübergang ab.
• Biegungen: Erwägen Sie die Platzierung von Winkelverbindern für die Eckführung; die Passung hängt von der Schlauchposition und dem Verbinderdesign ab.
• Reduzierungen: Verwenden Sie ein Reduzierstück, wo ein Größenübergang erforderlich ist; die Übereinstimmung hängt von der Beziehung zwischen Hauptleitung, Zuleitung oder Mikroschlauch ab.
• Leitungsenden: Erwägen Sie eine Endkappe für Abschlusspunkte; die Passung hängt von der Übereinstimmung des Verbinders mit dem Schlauchende ab.

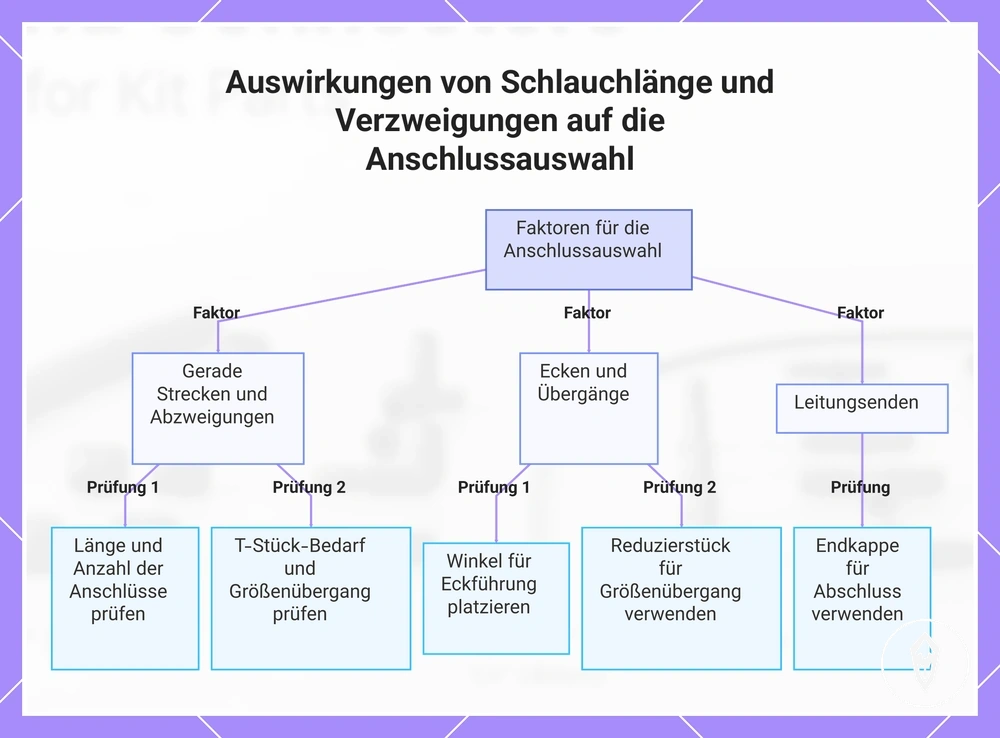

Dieses Diagramm zeigt, wie Layoutmerkmale wie lange Strecken, Abzweigungen, Kurven, Reduzierungen und Leitungsenden die Anschlussauswahl beeinflussen, mit einer Checkliste für jede Bedingung.

Schläuche verbinden, ohne die Passung zu beschädigen

Das Verbinden von Schläuchen ohne Beschädigung der Passung erfordert einen sauberen Schnitt, die korrekte Ausrichtung des Verbinders und kontrollierten Einführungsdruck. Saubere Schnitte und vorsichtiges Einführen schützen das Schlauchende und den Verbindergriff, indem sie die vorgesehene Passungsbeziehung erhalten.

Saubere Schnitte und vorsichtiges Einführen schützen das Schlauchende und den Verbindergriff, indem sie die vorgesehene Passungsbeziehung erhalten.

Ein gerader Schnitt erzeugt ein gleichmäßiges Schlauchende für die Verbindung, während ein beschädigtes oder unebenes Ende beeinflussen kann, wie der Verbinder im Schlauch sitzt. Das Schlauchende sollte vor dem Einführen sauber sein, und aufgeweichter Schlauch sollte nur verwendet werden, wenn das Material und die Verbindermethode für diesen Ansatz geeignet sind.

Verschiedene Schlauchzustände können die Handhabung einer Verbindung verändern.

Verschiedene Schlauchzustände können die Handhabung einer Verbindung verändern. Wenn das Einführen übermäßige Kraft erfordert, kann es zu einer Dehnung des Schlauchs kommen, die später zu Lockerheit beitragen kann, da die Schlauchform verändert wurde. Anzeichen wie ein verformtes Schlauchende, ein loser Verbinder oder sichtbare Passungsschäden deuten darauf hin, dass die Verbindung erneut überprüft werden sollte.

Das Verbinden von Schläuchen ohne Beschädigung der Passung kann mit einer kurzen passungserhaltenden Verbindungsprüfung abgeschlossen werden.

Das Verbinden von Schläuchen ohne Beschädigung der Passung kann mit einer kurzen passungserhaltenden Verbindungsprüfung abgeschlossen werden. Für den weitergehenden Prozess zum install tubing and connectors verwenden Sie die Installationsanleitung für den vollständigen Arbeitsablauf über diese lokalen Verbindungsschritte hinaus.

1. Erstellen Sie einen sauberen Schnitt: Führen Sie einen geraden Schnitt am Schlauchende durch, damit der Verbinder auf eine gleichmäßige Oberfläche trifft; stoppen Sie, wenn die Schlauchkante uneben oder beschädigt ist.
2. Richten Sie den Verbinder aus: Positionieren Sie den Verbinder vor dem Einführen korrekt, um die vorgesehene Abdichtung zu unterstützen; stoppen Sie, wenn der Verbinder nicht mit dem Schlauchpfad ausgerichtet ist.
3. Kontrollieren Sie den Einführungsdruck: Führen Sie den Verbinder mit sanftem Druck ein, anstatt die Passung zu erzwingen; stoppen Sie, wenn der Schlauch gedehnt wird oder seine Form verändert.
4. Verwenden Sie bei Bedarf aufgeweichten Schlauch: Warmwasser- oder Sonnenaufweichung kann bei geeigneten Schlauchmaterialien helfen; stoppen Sie, wenn die Materialreaktion unsicher ist oder der Schlauch verformt wird.
5. Führen Sie einen Zugtest durch: Wenden Sie nach der Verbindung eine sanfte Zugprüfung an, um Lockerheit oder Passungsprobleme zu erkennen; schneiden Sie das Schlauchende erneut, wenn eine Beschädigung die Verbindungsfläche beeinträchtigt.

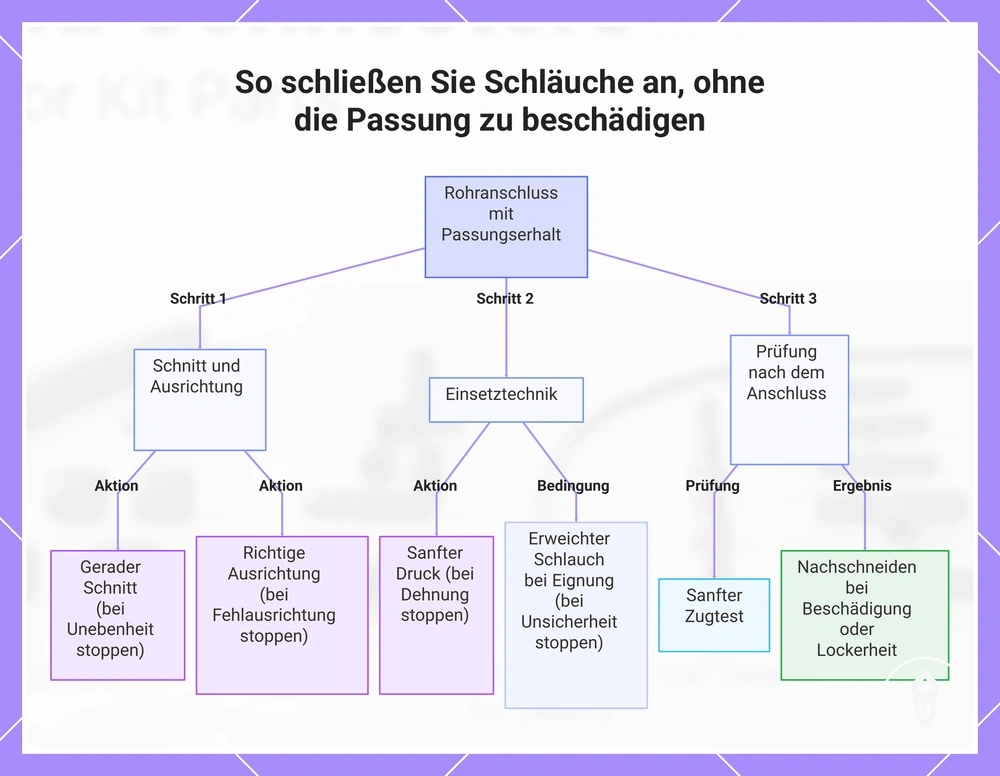

Dieses Diagramm zeigt die wichtigsten Schritte und Warnungen zum Anschließen von Schläuchen unter Erhalt der Passung, einschließlich Schnittvorbereitung, Einsetztechnik und Prüfung nach dem Anschluss.

Häufige Passungsprobleme durch falsche Schlauch- oder Verbindergröße

Passungsprobleme durch falsche Schlauch- oder Verbindergröße zeigen sich häufig als Lecks, lose Verbindungen, schweres Einführen, Knicke oder ungleichmäßige Wasserabgabe. Eine falsche Verbindergröße kann diese Symptome verursachen, aber auch Druckbedingungen, Ablagerungen, Tropfer, Installation und Wartung können dazu beitragen.

Eine lose Passung und eine erzwungene Passung verursachen unterschiedliche Verbindungsprobleme.

Eine lose Passung und eine erzwungene Passung verursachen unterschiedliche Verbindungsprobleme. Eine lockere Verbindung kann auftreten, wenn der Schlauch nicht zur Verbinderbeziehung passt, während eine erzwungene Passung zu einem gedehnten Schlauch und späterer Lockerheit führen kann, da sich die Schlauchform verändert hat.

Eine Schlauch- oder Verbinderfehlanpassung kann je nach Fitting-Zustand unterschiedlich in Erscheinung treten.

Eine Schlauch- oder Verbinderfehlanpassung kann je nach Fitting-Zustand unterschiedlich in Erscheinung treten. Ein falsches Reduzierstück kann einen Größenübergang beeinträchtigen, ein zu enger Winkelverbinder kann während der Eckführung zu einem Knick beitragen, und ein schlecht passender Widerhaken kann den vorgesehenen Schlauchhalt verringern.

Die folgende Tabelle konzentriert sich auf passungsbezogene Ursachen und trennt sie von übergeordneten Systemfaktoren.

Häufige Passungsprobleme durch falsche Schlauch- oder Verbindergröße können durch eine diagnostische Prüfung überprüft werden, die Symptome mit möglichen Größen- oder Verbinderproblemen verknüpft. Die folgende Tabelle konzentriert sich auf passungsbezogene Ursachen und trennt sie von übergeordneten Systemfaktoren.

Symptom	Wahrscheinliches Passungsproblem	Prüfung	Bedeutung
Leck	Lockerer Widerhaken oder falsche Verbindergröße	Schlauchpassung und Verbinderbeziehung prüfen	Die Verbindung hält den Schlauch möglicherweise nicht wie vorgesehen
Lockere Verbindung	Schlauch- und Verbindergrößenfehlanpassung	Auf gedehnten Schlauch oder ungeeignetes Fitting prüfen	Der Verbinder hält den vorgesehenen Griff möglicherweise nicht aufrecht
Schweres Einführen	Zu großes Fitting oder ungeeigneter Schlauchzustand	Verbindergröße und Schlauchflexibilität prüfen	Erzwungenes Einführen kann den Schlauch dehnen und die spätere Passung beeinträchtigen
Knick	Zu enger Winkelverbinder oder ungeeignete Eckführung	Schlauchpfad und Verbinderposition prüfen	Das Layout könnte die Schlauchform einschränken
Ungleichmäßige Wasserabgabe	Mögliches Schlauch- oder Verbinderproblem	Verbindungen vor übergeordneten Systemprüfungen kontrollieren	Die Ursache kann über die Schlauchgrößenanpassung hinausgehen

Passungsorientierte Diagnoseprüfungen können Schlauch- und Verbindergrößenprobleme identifizieren, aber anhaltende Symptome können eine breitere Fehlersuche erfordern. Bei Problemen, die über Schlauchgrößenprüfungen hinausgehen, lesen Sie leaks and clogs in tubing, um andere mögliche Ursachen für anhaltende Probleme zu berücksichtigen.
