Points Clés
| Caractéristiques | Description |
|---|---|
| Chips STM32F205 | Puce de contrôle principale |
| Support JTAG et SWD | Prend en charge les deux interfaces de débogage |
| Compatibilité ARM | Peut déboguer toutes les puces ARM |
| Carte de conversion multifonctionnelle | Fournit diverses interfaces pour une connectivité flexible |
| Environnement de développement intégré | Compatible avec les IDE tels que MDK et IAR |
Description du produit

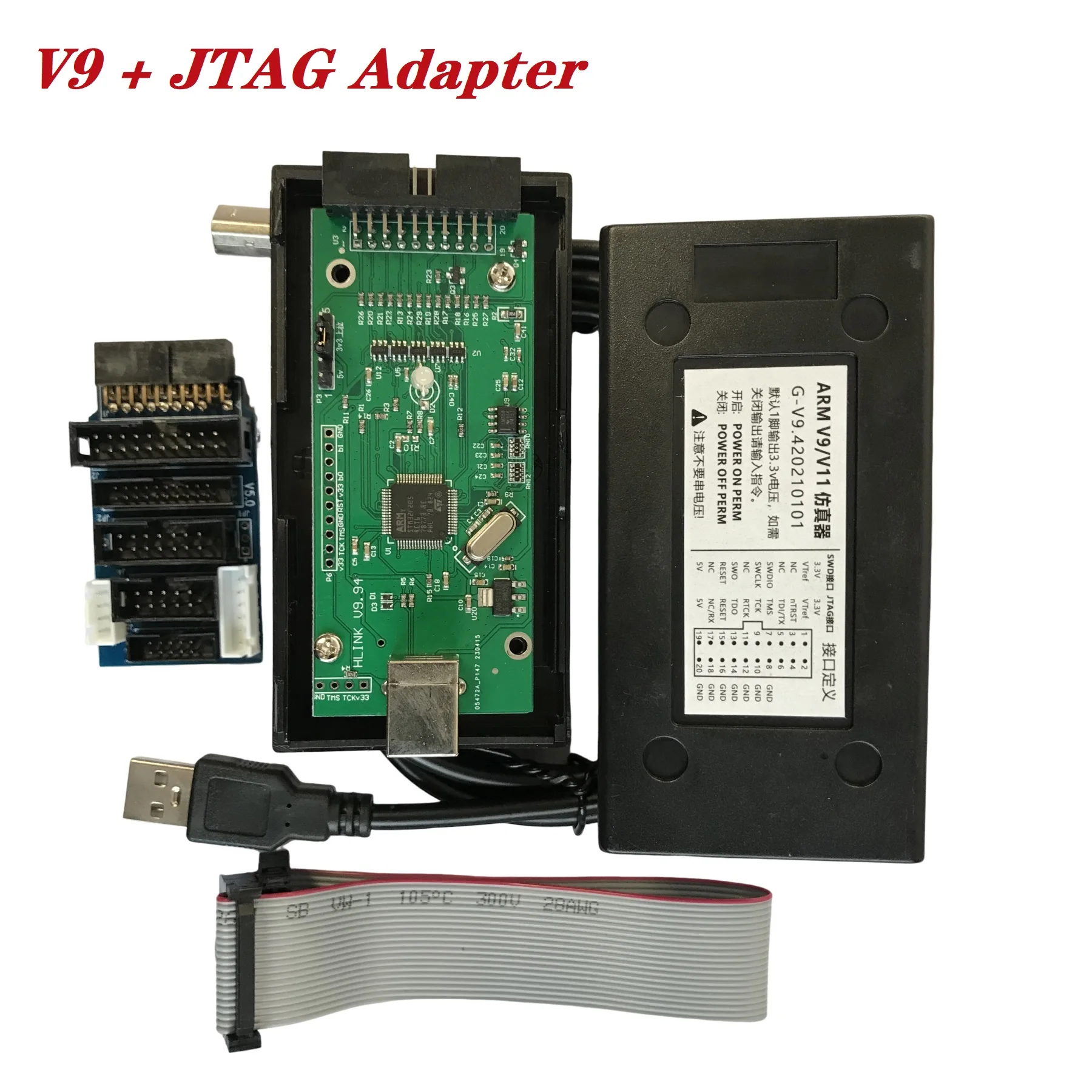

Pour J-LINK V9 JLink V9 J LINK V9 adaptateur d’émulateur de bras pour STM32 ARM MCU USB JTAG outils de débogage avec carte de commutation.
Caractéristiques de JLINK V9:

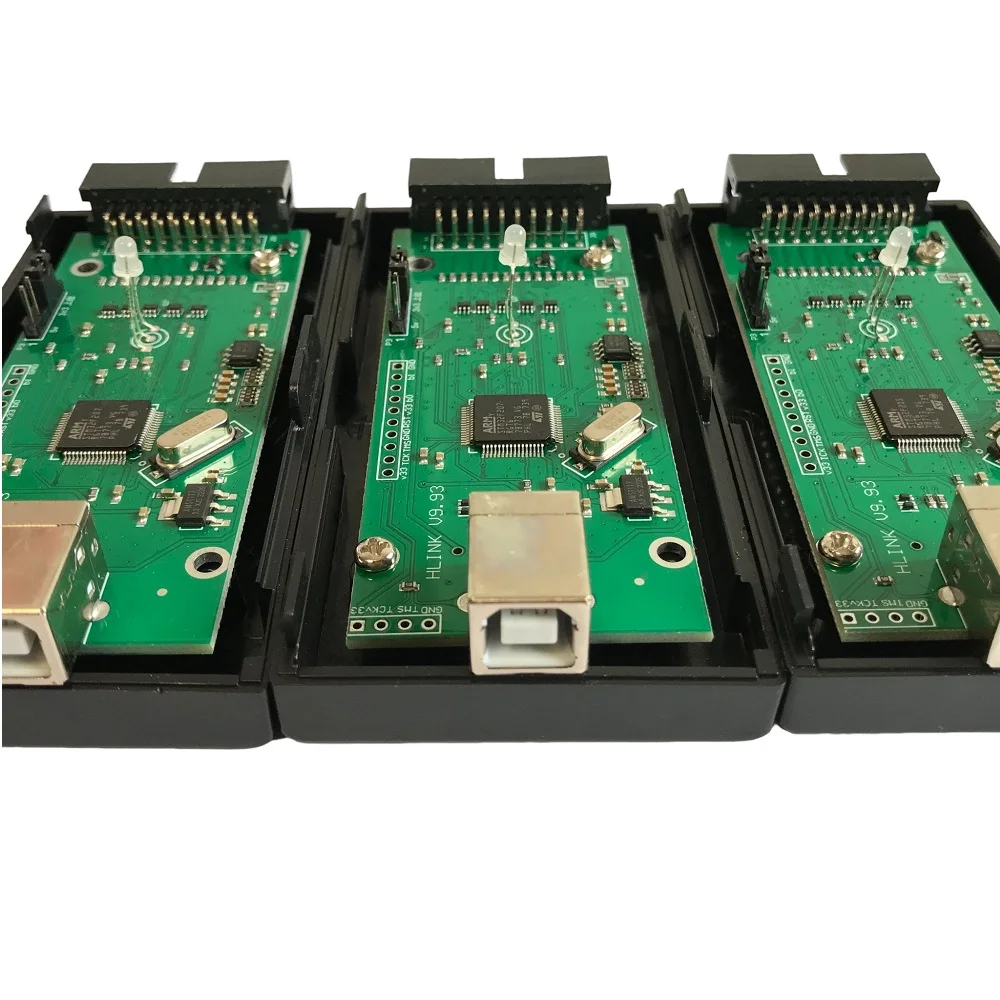

- La puce de contrôle principale est STM32F205, sans perdre le micrologiciel, et le matériel a été mis à niveau vers la dernière version de V9.2
- Il peut fournir une tension de 3.3V 0.8A courant pour la carte de développement (la deuxième broche)
- Prend en charge l’interface JTAG standard et l’interface de débogage SWD à 2 fils. La vitesse peut atteindre 20M (JTAG)/15M (SWD) par seconde.
- Il prend en charge le débogage de toutes les puces ARM, MDK ou IAR, et l’environnement de compilation IDE pris en charge par d’autres JLinks standard.
- Firmware d’origine, mise à niveau du firmware entièrement automatique.
Prise en charge de J-Link pour le noyau ARM:
- ARM7TDMI (Rêv. 1)
- ARM7TDMI (Rêv. 3)
- ARM7TDMI-S (Rev 4)
- ARM720T * ARM920T
- ARM926EJ-S
- ARM946E-S
- ARM966E-S
- ARM11
- Cortex-M3

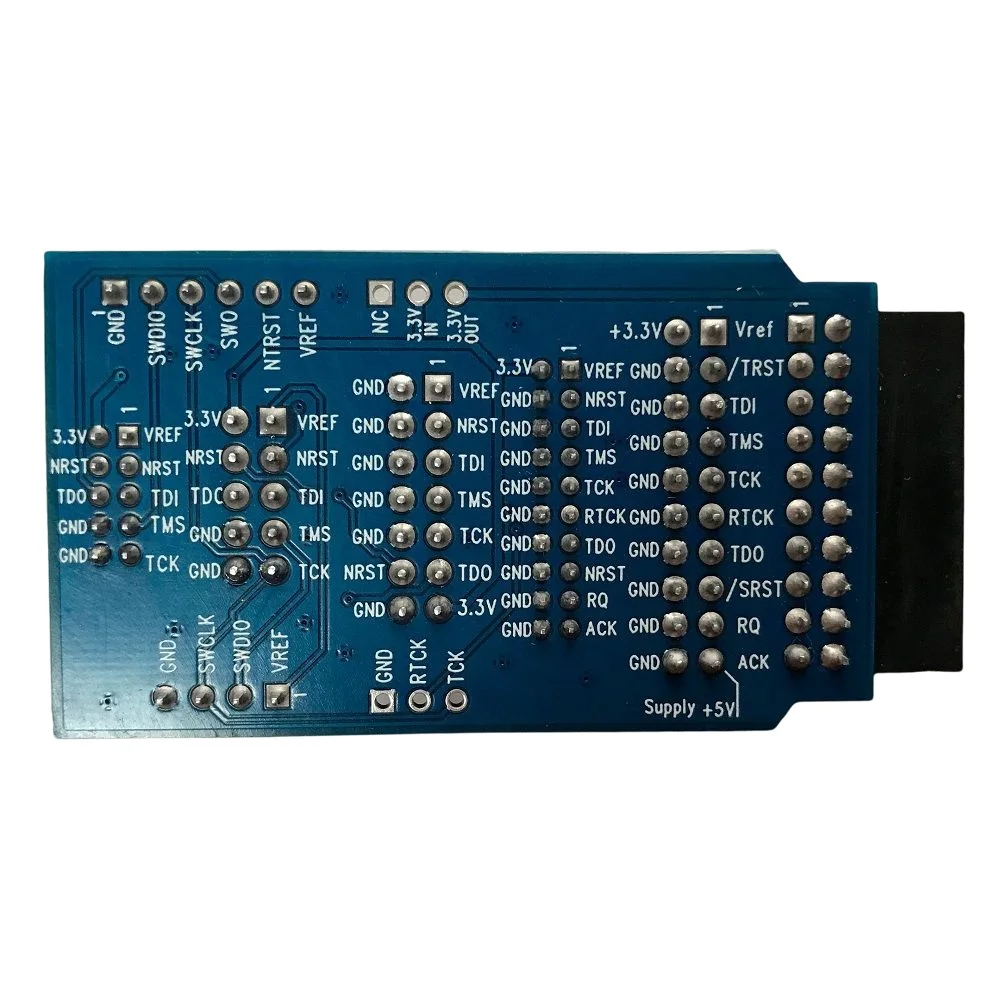

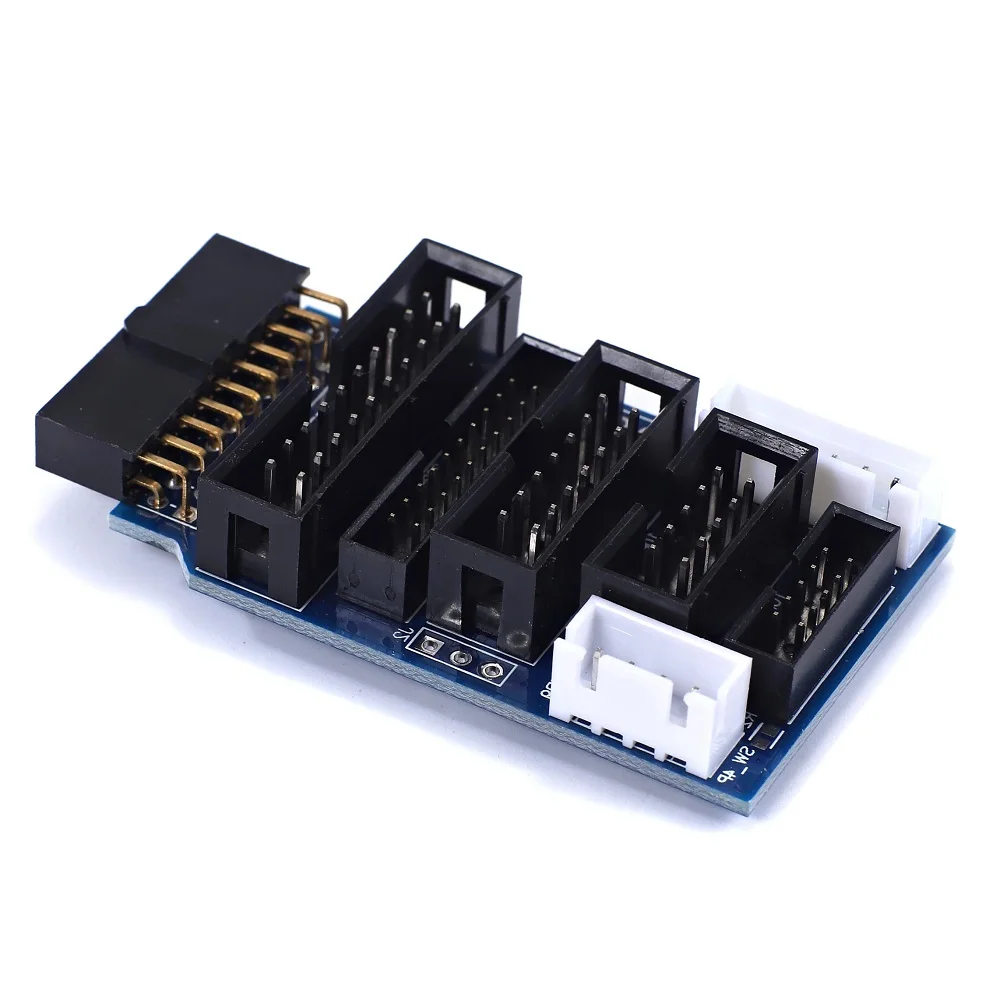

La carte de conversion multifonctionnelle fournit les interfaces suivantes:
- Interface 1: 2.54 pas 20 broches espacement Angle siège (peut être directement connecté au siège JTAG)
- Interface 2: 2.54 pas prise droite à 20 broches
- Interface 3: prise droite à 20 broches à 2.0 pas
- Interface 4: 2.54 pas 14 broches prise droite
- Interface 5: 2.54 pas prise droite à 10 broches
- Interface 6: prise droite à 10 broches à 2.0 pas
- Interface 7: 2.54 pas 6 broches prise droite
- Interface 8: 2.54 pas 4 broches prise droite
Caractéristiques du bras J-Link:
- Environnement de développement intégré IAR EWARM émulateur JTAG connecté de manière transparente
- Prend en charge toutes les puces de base ARM7 / ARM9, ainsi que le cortex M3, y compris le mode Thumb
- Support pour ADS, IAR, KEIL, WINARM, REALVIEW presque tout l’environnement de développement
- Des vitesses de téléchargement jusqu’à ARM7: 600kB / s, ARM9: 550kB / s, via le DCC jusqu’à 800 kB / s
- La vitesse maximale JTAG 12 MHz
- Plage de tension de la carte cible 1.2V-3.3V, compatible 5V
- Reconnaissance automatique de la vitesse
- Entièrement plug and play Surveillance de tous les signaux JTAG et de la tension de la carte cible
- Utilisez l’alimentation USB (mais pas l’alimentation de la carte cible)
- Avec un câble USB et un câble plat à 20 conducteurs
- Prise en charge de la connexion série JTAG multi-appareils
- Connecteur d’émulation JTAG standard à 20 cœurs
- Connecteur d’émulation JTAG 14 cœurs en option
- Adaptateur en option pour carte cible 5V
Différences entre JLink V9 et Jlink v8:
